Устройство прицепное - процесс изготовления самому

Тормоза, сцепка, ступицы и прочие узлы

При сборке прицепа для мотоблока своими руками неизбежно придется принимать решение по конструкции тормозной системы, сцепного устройства, стояночного упора и прочего. Оценим возможные решения и выберем подходящие.Тележка грузоподъемностью более 350 кг должна быть обязательно укомплектована тормозами, иначе груз может толкать мотоблок в самый неподходящий момент. Проще всего изготовить тормоза на базе тормозного цилиндра и соответствующей педали от любого авто. При условии наличия рабочих тормозных цилиндров и колодок в подвеске их необходимо соединить медными трубками с главным тормозным цилиндром и цилиндром педали.

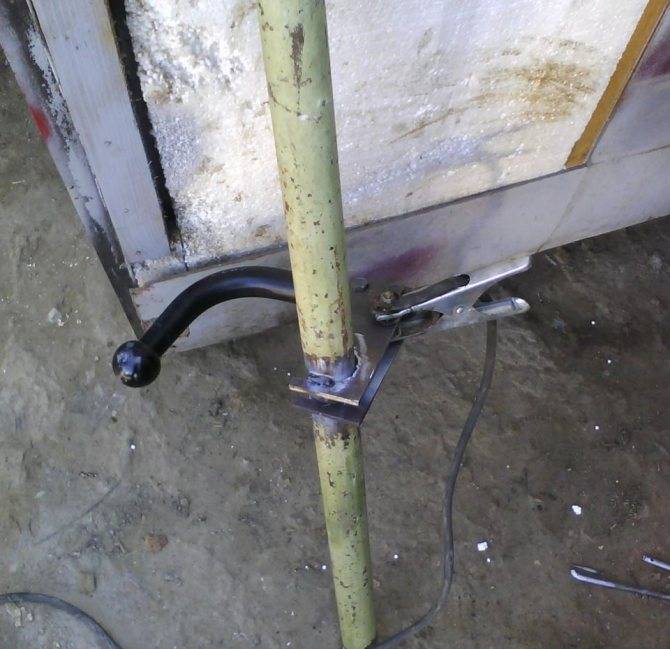

Для тяжелой тележки стояночный тормоз просто необходим. Он подойдет также от любой легковушки и должен быть закреплен к раме рядом с водителем. При наличии стандартных механических приводов тормозов в задней подвеске остается их соединить с рычагом ручника тросом необходимой длины. Гидравлический и механический тормоз обязательно следует хорошенько протестировать, прежде чем грузить прицеп.

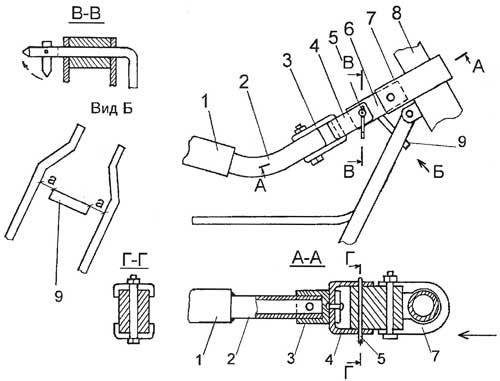

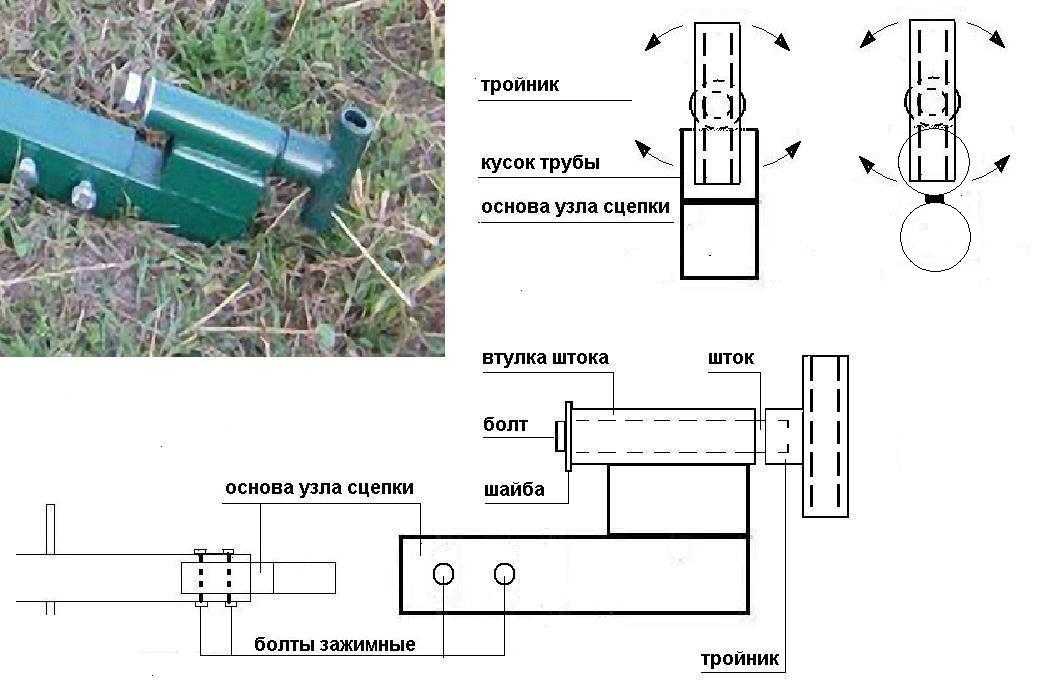

Сцепка – еще один важный узел прицепа. В простейшем случае к дышлу приварена труба, в которой просверлено отверстие под палец. У мотобуксировщиков с воздушным охлаждением двигателя его диаметр обычно равен 16 мм, с водяным охлаждением – 20 мм. В данном примере очень правильно устроена страховка в виде цепи, которая крепится за палец в боковом отверстии сцепки.

Нередко в качестве поворотного элемента сцепки используют кардан. При этом боковые элементы крестовины необходимо заварить, чтобы дышло тележки не проседало.

При использовании 4-х колесного прицепа возможно использование фабричной автомобильной сцепки. В таком случае потребуется переходник с шаром, закрепленный на мотоблоке.

Рассмотрим несколько возможных вариантов переходников для присоединения прицепа. Первый – тот самый шар, который мы упоминали, и он работает с 4-х колесным прицепом. Два других представляют из себя втулку, приваренную к стержню, который может вращаться в трубке. Втулка вставляется в сцепку мотоблока и фиксируется пальцем. Трубка варится к дышлу прицепа. Таким образом, тележка имеет возможность поворачиваться в обе стороны при движении, а также свободно наклоняться на неровной дороге. Высота втулки составляет 60-70 мм (в зависимости от исполнения мотоблока).

На стоянке тележке может потребоваться упор. Конструкция с пружиной напоминает упор велосипеда и позволяет фиксировать штангу в двух положениях.

Надежные запоры заднего борта можно изготовить из полосы, прута и патрубка. Без болгарки и сварки здесь не обойтись.

На небольшом прицепе можно приварить обычные шпингалеты. При этом боковые борта не должны наклоняться, иначе соединение самопроизвольно развалится.

Если борта предполагается наращивать, необходимо предусмотреть проушины для вертикальных стоек. Их удобно изготовить из профильной трубы 40х60 мм.

Иногда достаточно приварить небольшие проушины снизу кузова. Через них можно привязать тент или груз в прицепе.

Петли для заднего борта можно сварить самостоятельно из прутка и трубки. Однако проще приварить обычные дверные петли.

Для крепления обшивки из профнастила удобно использовать саморезы со сверлом. Подойдут обычные с пресс-шайбой или кровельные с уплотнением.

Мы уже видели, как в качестве сидения используется автокресло или офисный стул. Простую скамью для сидения можно изготовить своими руками из куска ДСП, поролона и кожзама. Покрытие крепится к основанию с помощью скобозабивного пистолета.

Я постарался собрать в этой статье наиболее полезную информацию для тех, кто решился изготовить прицеп для мотоблока самостоятельно. Подробный рассказ об особенностях самодельных прицепов предлагают их хозяева в следующих видео.

Установка самодельного фаркопа

Для установки на машину потребуется несколько толстых болтов, гайки и гаечные ключи. Под бампером за задней стенкой кузова расположена балка, в которой имеются заводские отверстия специально для крепления фаркопа. В них вставляются болты и гайки, с помощью которых устанавливается держатель сцепного устройства. Также снизу задней стенки есть специальные выемки как раз для продевания фаркопной системы крепления.

Чтобы проложить проводку, для удобства лучше снять задний бампер. Однако если это проблематично, то провода можно закрепить через низ бампера.

Механическая часть

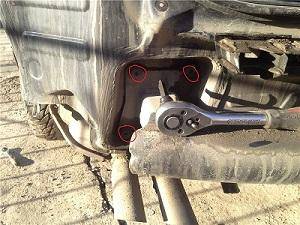

В автомобилях Тойота для удобной установки тягово-сцепного механизма необходимо снимать задний бампер и его усилитель. Для снятия пластиковой накладки кузова необходимо освободить следующие болты и пластмассовые заглушки:

в задней части подкрылка на обеих колёсных арках;
два болта снизу на днище;
два болта сверху в углах внутренней части бампера под крышкой багажника.

Помимо болтов, в бамперах таких седанов, как Тойота Королла, существует ещё несколько заглушек прямоугольной формы. Чтобы извлечь бампер, их необходимо тоже демонтировать. Они расположены сверху заднего бампера под крышкой багажника и снаружи по углам.

Электрическая часть

В соответствии с правилами дорожного движения и эксплуатации автомобиля прицеп нельзя передвигать на машине без опознавательных знаков и сигналов. Это такая же техническая часть авто, которая имеет свой государственный номер, проходит технический осмотр на аккредитованных станциях обслуживания и имеет в своей конструкции электрические элементы в виде габаритных огней, стоп-сигналов и поворотников.

Подключиться напрямую к контактам, например, задних стоп-сигналов или поворотников не получится. Бортовой компьютер не будет распознавать инородных потребителей. В результате на панели будут появляться различные ошибки из-за несогласованности. Кроме того, в случае отсутствия БСФ могут возникнуть следующие проблемы:

возникновение короткого замыкания;
повреждение поводки;
выход из строя бортового оборудования;
перегорание предохранителей.

Блок согласования с фаркопом не только позволяет гореть лампочкам на прицепе. Он также отключает задние парктроники, так как без этого они бы постоянно сигнализировали о приближении к препятствию.

Статья: Масло для вариатора Тойоты Короллы Филдер

Устройство подключается к аккумулятору напрямую. Можно подвязаться к силовому кабелю в районе клеммы. Далее смарт-коннект должен соединяться с датчиком давления масла, топливной системой, бортовым компьютером и стартером.

Установить согласовывающее устройство можно самостоятельно. Но если нет навыков работы с бортовым электрическим оборудованием авто, то лучше доверить это дело профессионалам. Хотя, если разобраться, в подключении нет ничего сложного.

Создание каркаса и крепление к раме автомобиля

Крепление пластины с отверстием для шара

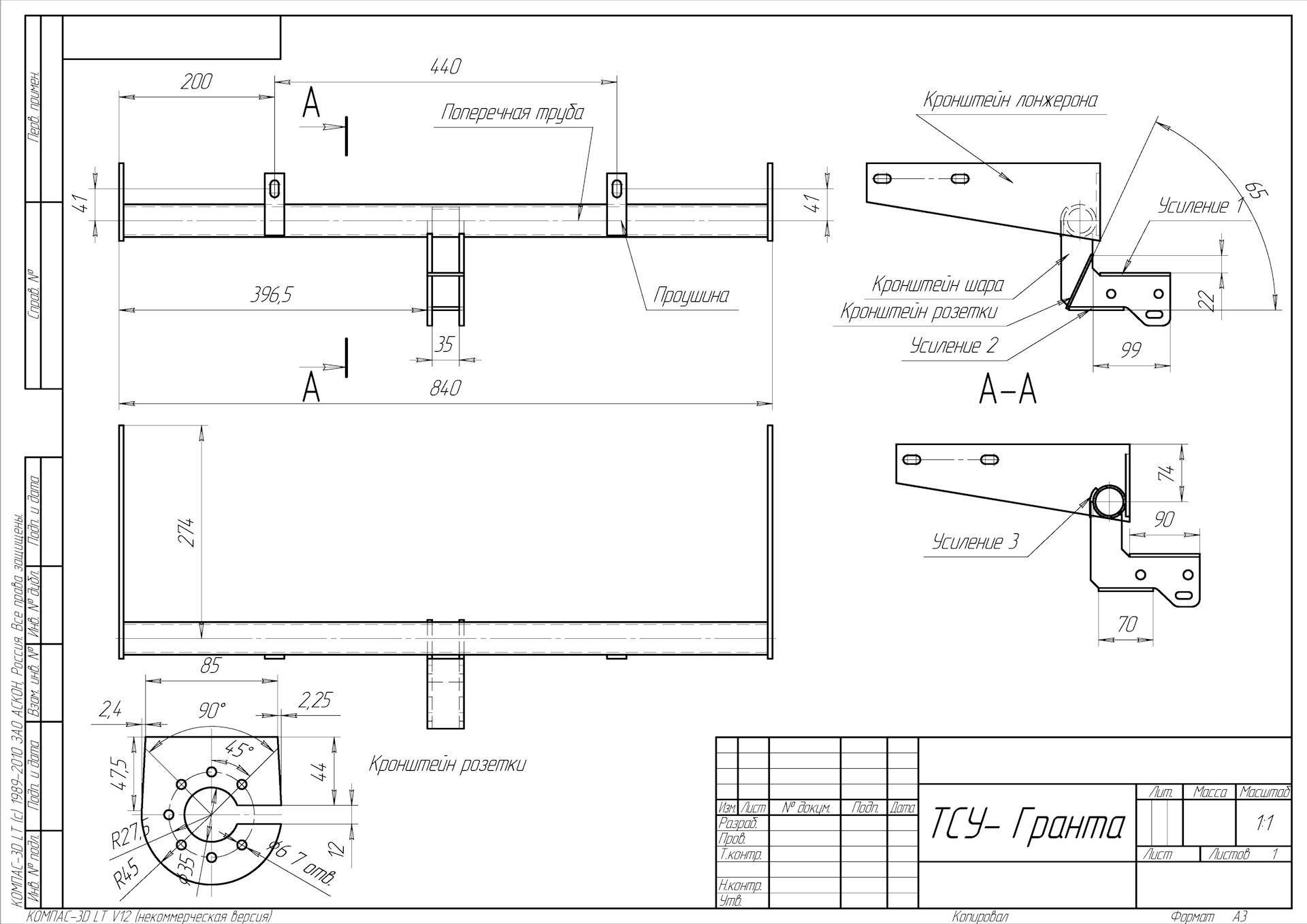

Самый простой вариант каркаса – поперечная балка, к которой, под углом 90° будет крепиться труба с крюком. По бокам балки привариваются стальные листы, в которых просверливаются отверстия для крепления к раме автомобиля. Заусеницы и наплывы металла снимаются болгаркой со шлифовочным кругом и крупнозернистой наждачной бумагой или напильником.

Лонжерон желательно усилить, для этого подойдут стальные уголки, крепление можно использовать болтовое. После сварки и усиления конструкцию можно красить, предварительно выполнив грунтовку.

Крепление крюка фаркопа к торцу трубы. Для усиления приварен стальной уголок

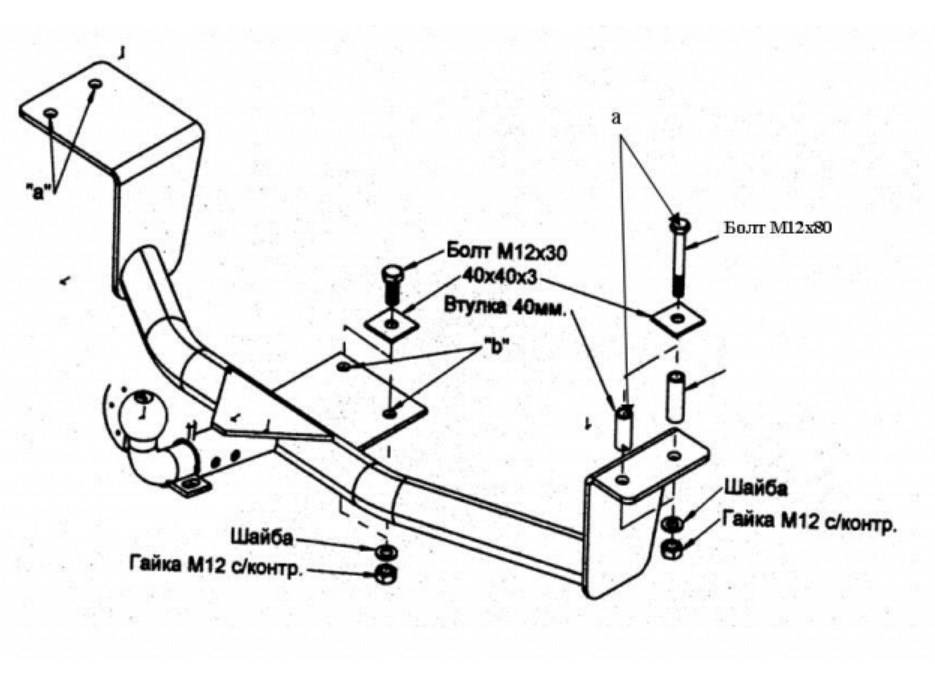

Установка каркаса индивидуальна, но можно выделить несколько общих моментов:

1. Работу лучше выполнять в смотровой яме или с помощью подъёмника.

2. Перед началом работ нужно обесточить автомобиль.

3. Из багажника удалить не только весь груз, но и обивку.

4. Примерить каркас, наметить отверстия.

5. Просверлить намеченные отверстия дрелью, зачистить края от заусениц и установить конструкцию. Крепление лучше выполнять к раме автомобиля, а не к корпусу. Это позволит распределять нагрузку более равномерно, корпус, к тому же, обладает меньшей прочностью.

Основная информация о тягово-сцепном устройстве

Фаркоп является незаменимым устройством для автолюбителей, которые ведут активный образ жизни, любят путешествия, то есть люди, которым приходится часто перевозить габаритные багажи, а для владельцев внедорожников фаркоп вообще является обязательным устройством. Конструкция фаркопа крепится к транспортному средству при помощи специальной площадки, на которой располагается розетка, имеющая несколько разъёмов.

Названия выводов семи контактных розеток:

Задний противотуманный фонарик,
Контактное заземление,
Правый поворот,
Левый поворот,
Стоп-сигналы,
Номерные подвески и левая сторона габаритов,
Номерные подвески и правая сторона габаритов.

Названия выводов розеток, которые устанавливаются на фаркопы для иномарки:

Контактное заземление,
Правый поворот,
Левый поворот,
Стоп-сигналы,
Номерные подвески и левая сторона габаритов,
Номерные подвески и правая сторона габаритов,
Задний противотуманный фонарик,
Задний ход,
12 вольт с аккумуляторной батареи,
12 вольт во время зажигания,
Заземление для девятого контакта,
Заземление для десятого контакта,
Сигнальный проводок.

Некоторые владельцы автомобилей считают, что фаркоп необходим для обеспечения защиты транспортного средства в случае возникновения аварийной ситуации. Они думают, что в случае аварии фаркоп принимает на себя определенную частичку силы удара по заднему бамперу. Но это мнение ошибочно, причем во многих странах мира передвижение с фаркопом без прицепа строго запрещается. Это связано с тем, что кузов транспортного средства повредится намного больше чем, если основной удар придется на фаркоп, а не на задний бампер. Поэтому идеальным вариантом будет, если фаркоп будет сниматься и снова устанавливаться. Таким образом, вы не будете ежедневно подвергать свой автомобиль опасности.

Самодельный фаркоп

Для самостоятельного изготовления фаркопа вам понадобится:

Дрель,
Болгарка,
Наждачка,
Шлифовальный круг,
Шарик с проушинами,
Сварочный аппарат,
Трубочка подходящего диаметра и длиной около двух метров.

Как правильно сделать самодельный фаркоп для своего автомобиля?

Снимаем бампер,
Отрезаем проушины,
Проделываем отверстия при помощи дрели,
С помощью сварочного аппарата сварите крепеж,
Привариваем вторую трубку по центру, так чтоб они соединялись под прямым углом,
Зачищаем шов и краешки трубок при помощи шлифовального круга и крупнозернистой наждачки,
Прогрунтуйте изготовленную конструкцию,
Покрасьте изготовленную конструкцию.

Для усиления лонжерона лучше всего установить небольшой уголочек с гаечками, таким образом вы изготовите съемный фаркоп. Питание фаркопа можно обеспечить при помощи фар, а розетку с помощью коннектора. Поздравляем вас вы изготовили фаркоп своими руками!

Читать также: Как сделать каску из бумаги своими руками.

Установка фаркопа своими руками

Для установления фаркопа на авто вам понадобится домкрат или смотровая яма. Итак, как правильно установить фаркоп своими руками на автомобиль?

Обесточиваем автомобиль,
Достаем все из багажного отделения,
Снимаем обивку и запаску,
Помечаем места, на которых в будущем будет располагаться фаркоп,
Закрепляем конструкцию тягово-сцепного устройства, для этого вам понадобятся хомуты, брусья и струбцины,
Просверливаем отверстия для крепежа прицепного устройства, для этого вам нужно будет воспользоваться дрелью,
С помощью болтиков, шайб и гаек произведите затяжку,
Проделайте 2 добавочных отверстия с внутренней стороны багажного отделения и в нижней части лонжерона, для этого вам нужно будет воспользоваться усиливающими накладками. Благодаря такому креплению сцепление будет более надежное и частично снизит нагрузку с кузова транспортного средства.
Вставляем болтики и надеваем усиливающие накладки с шайбами,
Затягиваем болтики и шайбы при помощи ключа на 17,
Находим отверстия в днище багажного отделения для соединения проводков с розеткой прицепного устройства. Если же вы не найдете такое отверстие, то просверлите его сами.
Закрепите розетку на фаркопе,
Протяните проводок через проделанное отверстие в багажном отделении и подключите его к розетке.

Процесс установления фаркопа на автомобиль полностью завершён, удачи вам в использовании!

Основная информация о тягово-сцепном устройстве

Названия выводов семи контактных розеток:

Задний противотуманный фонарик;
Контактное заземление;
Правый поворот;
Левый поворот;
Стоп-сигналы;
Номерные подвески и левая сторона габаритов;
Номерные подвески и правая сторона габаритов.

Названия выводов розеток, которые устанавливаются на фаркопы для иномарки:

Контактное заземление;
Правый поворот;
Левый поворот;
Стоп-сигналы;
Номерные подвески и левая сторона габаритов;
Номерные подвески и правая сторона габаритов;
Задний противотуманный фонарик;
Задний ход;
12 вольт с аккумуляторной батареи;
12 вольт во время зажигания;
Заземление для девятого контакта;
Заземление для десятого контакта;
Сигнальный проводок.

Самодельный фаркоп

Для самостоятельного изготовления фаркопа вам понадобится:

Дрель;
Болгарка;
Наждачка;
Шлифовальный круг;
Шарик с проушинами;
Сварочный аппарат;
Трубочка подходящего диаметра и длиной около двух метров.

Как правильно сделать самодельный фаркоп для своего автомобиля?

Снимаем бампер;
Отрезаем проушины;
Проделываем отверстия при помощи дрели;
С помощью сварочного аппарата сварите крепеж;
Привариваем вторую трубку по центру, так чтоб они соединялись под прямым углом;
Зачищаем шов и краешки трубок при помощи шлифовального круга и крупнозернистой наждачки;
Прогрунтуйте изготовленную конструкцию;
Покрасьте изготовленную конструкцию.

Есть ли отличия между заводским подкатом и самодельным

Подкаты продаются уже готовые от многих производителей. Но некоторые умельцы делают их самостоятельно. При покупке подкатов нужно покупать два его вида, чаще всего, для переднего и заднего колес. А это стоит немало. Но не всегда самодельные подкаты имеют надежность заводских.

Заводские подкаты относятся к профессиональному оборудованию. Ими пользуются мотоциклисты-профессионалы и гонщики. Здесь очень важна геометрия. Производственные подкаты имеют и ручку, с помощью которой можно выполнить все работы без помощи, самостоятельно.

Подкат можно устанавливать под слайдеры и под маятники. Они регулируются. Выставляется нужная длина и ширина. Главное качествоподката – правильная геометрия, чтобы легко можно было поднять колесо. Только в этом случае мотоцикл можно надежно зафиксировать.

Подкаты для обоих колес мотоцикла между собой не имеют сильных отличий

Самое важное, чтобы они были практичны и надежны

Нужна ли регистрация фаркопа в ГИБДД: новые правила установки фаркопа на легковой автомобиль

Многих водителей волнует вопрос: как законно установить тяговое устройство?

Регистрировать в ГИБДД нужно любые изменения, внесенные в конструкцию автомобиля. Установка фаркопа практически на всех моделях авто разрешена производителем. Это указывается в руководстве по эксплуатации.

Монтаж ТСУ не относится к конструктивным изменениям транспортного средства.

Фаркоп не нужно регистрировать в ГИБДД в следующих случаях:

Установка ТСУ предусмотрена предприятием-изготовителем.
На фаркоп имеется паспорт и сертификат соответствия.
Устройство для прицепа установлено согласно инструкции, приведенной в паспорте, т. е. конструкция машины не изменена.

При установке фаркопа на авто следует руководствоваться сведениями из эксплуатационных документов на машину. Если в них отражено, что устанавливаемое ТСУ сертифицировано для использования в составе данного автомобиля, то регистрировать изменения не нужно.

Фаркоп предназначен для данного авто.
Произведена оценка соответствия ТСУ автомобилю, имеются подтверждающие документы.
Установка предусмотрена заводом-изготовителем.

Информация о том, разрешена ли данному автомобилю буксировка прицепа, указана в его нагрузочной таблице. Она находится на правой средней стойке автомобиля или под капотом. В ней сообщается о возможности подсоединения прицепа.

Если соответствующая строка не содержит данных, фаркоп нужно регистрировать в ГАИ.

Требует оформления ТСУ, присоединенное болтами или приваренное к силовым элементам машины, и необходимое для серьезных тяговых нагрузок.

При установке фаркопа своими руками следует соблюдать следующие правила:

Выбор устройства, подходящего для конкретной марки и модели авто.
Прочтение инструкции к ТСУ.
Подготовка необходимых инструментов.
Демонтаж бампера и его усилителя.
Монтаж балок и кронштейнов к лонжеронам кузова согласно указанной в инструкции схеме.
Крепление подрозетника к балке; присоединение жгута электропроводки к балке пластиковыми шнурами.
Протягивание жгута через проем в задней панели.
Электромонтаж, разъем для него есть на схеме авто.
Соединение двух колодок.
Установка снятых деталей машины.

Внимание! Болты, соединяющие элементы ТСУ с кузовом, должны быть тщательно затянуты. Если места крепления заржавели, следует обработать их антикором. Грамотный монтаж ТСУ обеспечит длительность его эксплуатации, надежность в пути и безотказную работу

Грамотный монтаж ТСУ обеспечит длительность его эксплуатации, надежность в пути и безотказную работу.

Приступаем к сборке легкового прицепа

Чтобы самостоятельно сделать прицеп советуется разделить все мероприятия по сборке на определенные этапы.

Для начала необходимо начать сборку самой конструкции (рамы будущего прицепа). Естественно, она должна быть максимально надежной и обладать высокой прочностью. Этот этап один из главных, так как от него зависит сколько времени вы будете эксплуатировать данное средство передвижения. Как мы уже описывали раньше, в качестве основы мы будем использовать квадратную, металлическую трубу с сечением 40×40 или швеллер 25×50 мм. В соответствии с чертежами приступаем к резке металла на необходимые отрезки, которые будут отвечать за ширину и длину прицепа. После того, как швеллера разрезаны их необходимо сварить в прямоугольную конструкцию. Далее тщательно проверяем качество швов и правильно ли вы сварили конструкцию. Если все отлично, тогда приступаем к установке и свариванию рёбер жесткости.
Часть конструкции прицепа для автомобиля, отвечающая за сцепку (соединительный узел) должна быть максимально короткой. Это обусловлено тем фактором, что чем данный узел короче, тем отзывчивее автоприцеп будет откликаться на маневры. Также тщательно произведите необходимые замеры, так как эта часть должна быть максимально отцентрирована относительно оси конструкции. Чтобы избежать разрыва сварочных частей соединительного узла советуется приварить дополнительные тросы, которые не просто усилят конструкцию, но и обезопасят её.
Соединительная муфта необходима для соединения узла непосредственно с автомобилем. Для крепления допускается использование, как болтов, так и сварочных швов. Учтите, что в случае сваривания конструкция будет надежнее, но, чтобы её отсоединить придется полностью отрезать муфту, а болтовое крепление можно просто открутить при необходимости. Если вы собираетесь использовать болты, тогда позаботьтесь, чтобы они были как можно более качественными

Экономить на таких материалах не советуется, так как они могут попросту лопнуть, не выдержав высокой нагрузки.
Чтобы сделать прицеп для легкового автомобиля своими руками максимально качественно обратите особое внимание на ось прицепа. Зачастую её размещают в таком положении, чтобы задняя часть прицепа и ось находились на расстоянии в среднем 40% от всей длины

Устанавливать ось необходимо на болтовое соединение. После этого можно приступать к установке рамы, крепить которую необходимо также при помощи болтов.

Если есть свободное время и конечно же желание, тогда к прицепу можно приварить «стабилизирующие домкраты». Такой дополнительный элемент способствует максимально горизонтальному размещению конструкции прицепа во время движения. Отличным решением будет их приваривание по углам рамы.
Борта прицепа и днище. Как правило, для этих элементов используется листовая сталь, реже дерево или поликарбонат. Выбор делать необходимо, исходя из условий эксплуатации прицепа и какие грузы на нем будут перевозить. Какой материал не был бы вами выбран днище необходимо крепить непосредственно к раме с помощью болтов. В принципе точно также необходимо крепить и сами борты (каркас бортов необходимо сделать из высокопрочных труб или же швеллеров). Требования, которые относятся к конструкции бортов не такие строгие, как с рамой, поэтому допускается использование материалов с меньшим сечением.
Устанавливаем необходимые электрические элементы. На задний борт прицепа устанавливаются светоотражатели, габаритные огни, поворотники, огни заднего хода и стоп-сигналы. На внешнюю сторону также необходимо установить оранжевые светоотражатели. Борт, который находиться ближе к автомобилю должен быть оснащен белыми габаритными огнями и оранжевыми светоотражателями. Когда проводка правильно подключена ко всем элементам можно приступать к её подключению к автомобилю. Осуществляется такое подключение с помощью розетки фаркопа. Если вы не имеете соответствующего опыта, то подобная работа может занять несколько дней. Главное, это не спешить.

После того, как все вышеперечисленные мероприятия сделаны остается только одно, это процедура регистрации нового самодельного прицепа, но это, впрочем, уже совсем другая история.

Описание техпроцесса

Снимите задний бампер автомобиля. Под креплением бампера находятся два отверстия открывающие полости внутри лонжеронов.
Измерьте расстояние между наружными краями отверстий внутрь лонжеронов. Отрежьте от трубы часть длиною равной этому расстоянию.
Отметьте середину, получившегося отрезка.
На краях полос длиною 20 см прорежьте отверстия 5 × 5 см. Наденьте полосы отверстиями на середину трубы и приварите к ней на расстоянии, позволяющем, вставить между ними крюк с шаром. Если в крюке есть крепежные отверстия просверлите такие же в пластинах, соответственно им, и закрепите между ними крюк при помощи болтов с гайками на 10.

Крепления фаркопа к лонжеронам

После выполнения пункта № 11 вы, практически, сделали фаркоп своими руками. Вам осталось его только установить и подключить розетку к проводке автомобиля.

Полезные советы

Ввиду, того что поломка конструкции во время движения может натворить много бед. Избегайте сварки металла встык. Поэтому предпочтительней для крепления стальных полос к краям балки прорезать в них отверстия по размеру сечения трубы, надеть их на ее концы, а затем обварить.
Не работайте болгаркой без защитных очков, и не варите без маски: берегите глаза.
Если хотите окрасить новый фаркоп своими руками, то вначале, хорошенько подготовьте к покраске его поверхность. Для этого протравите ее любым средством, для преобразования ржавчины в состав которого входит ортофосфорная кислота. После чего прошлифуйте поверхность водостойкой наждачной бумагой, поливая ее водой для смывания отходов. Высушите узел обезжирьте растворителем для нитрокрасок или ацетоном, и покройте адгезионным грунтом из баллончика. Высушите грунт в соответствии с инструкцией. Прошлифуйте наждачной бумагой № 400 с водой чтобы поверхность после высыхания воды была равномерно матовой. Поверхность готова ― сушите, обезжиривайте спиртом или бензином Б-70 (растворителем свежий грунт размажется). Затем можно красить. После такой подготовки ваша краска будет держаться очень долго.

Какого бы типа не были автомобили, на каждый из них можно установить фаркоп, который нужен для того, чтобы прикреплять к нему прицеп или же тележку для перевозки лодки или катера.

В зависимости от того, какие грузы будем перевозить, необходимо учитывать вид фаркопа, его технические характеристики и ту нагрузку, которую он сможет выдержать.

Исходя из того, что сейчас очень трудно найти качественные и недорогие по стоимости вещи, обладая определенными навыками обращения со сварочным аппаратом можно изготовить любой фаркоп к любому автомобилю своими руками.

Существуют следующие виды фаркопа, которые разделяются тип шара фаркопа:

Фаркоп с шаром типа «А». Этот вид очень удобен и крепится на двух болтах. Его очень быстро можно снять, грузоподъемность до 1500 кг веса прицепа и самой нагрузкой на шар до 150 кг;
Фаркоп с шаром типа «Н». Не так уже распространенный тип, но тоже часто встречается в креплениях на отечественные автомобили и имеет ту же грузоподъемность, что и предыдущее крепление;
Фаркопы типа «F» и «G» по своей конструкции они очень схожи. Шар типа«F» имеет два положения для крепления. Шар же типа «G» имеет уже шесть отверстий для крепления. Оба эти типа фаркопов могут регулироваться по высоте, применяются они в основном на внедорожниках, оба имеют грузоподъемность до 3500 кг;
Следующий вид фаркопа имеет грузоподъемность 2500 кг и относится к типу «V». Он не регулируется по высоте, так как имеет всего два отверстия для крепления;
Так же очень распространенным типом является быстросъемный фаркоп вертикального крепления, быстро снимается и после этого остается невидимым.
Фаркоп типа «ВМА». Быстроснимающийся вид фаркопа, удобен для тех, кто часто выезжает за границу и людей, которые владеют дорогими иномарками;
Ну и самым дорогим является вид фаркопа, который убирается под основание бампера, это для тех людей, которые не привыкли себе ни в чем отказывать.

Вот и разобрались с основным видами фаркопов, которые можно устанавливать на любые виды автомобилей, рассчитав грузоподъемность, которая будет необходима при перевозке тех или иных грузов.

Необходимые материалы и инструменты

Перед тем, как сделать первый фаркоп своими руками следует заняться подготовкой необходимых инструментов и материалов. Для этого понадобится:

шлифовальная машинка;
стальной шар, его можно сделать самостоятельно или купить в магазине;
сварочный аппарат;
сверла и дрель.

Что бы изготовить стандартное ТСУ, из материалов понадобится:

лента и провода;
стальная труба (длина 0,5 метра, диаметр 50Х50);
стальные листы толщиной 5 мм;
болты М12 — 6 штук, M10 – 2 штуки;
розетка;
гайки и винты длиной примерно 40 миллиметров.

Чертежи и схемы

Если опыта в составлении чертежей для фаркопа на Ланос или другой машины своими руками нет, можно воспользоваться интернетом. Здесь можно найти схемы практически на любую в машину. Существует три варианта конструкции:

съемный фаркоп;
быстросъемный;
стационарный.

Подбирать одну из них следует, опираясь на особенности конструкции автомобиля. В основном, схема везде одинаковая, но типы разные, учитывая способ крепления к кузову. Например, фиксированный или другими словами стационарный, крепят таким образом, чтобы кузов авто и фаркоп выглядели как одно целое. Съёмную деталь предпочитают водители, которые хотят сохранить внешний вид машины и каждый раз после использования снимать устройство.

Схема крепления

Фаркоп своими руками

Тормоза, сцепка, ступицы и прочие узлы
