Варианты устройства замка межкомнатной двери с защелкой

Типы замков

Существует множество вариантов замков, производство каждого из которых осуществляется по соответствующему ГОСТу. Есть несколько главных критериев, по которым отличаются разные типы фурнитуры.

К примеру, замок для входного дверного блока может быть внешне похож на замок для межкомнатной двери. Но в целом это два полностью отличающихся затворных механизма с разными составными деталями.

1. Встроенный. Такие изделия являются составляющей дверного блока. Они монтируются в полотно двери на этапе производства. Встроенные затворные механизмы чаще всего используют при изготовлении стальных дверей;
2. Врезной. Такие устройства врезаются внутрь полотна, дополнительно могут соединяться с ручкой. Большинство моделей врезных замочных конструкций подходят как для входных, так и для межкомнатных блоков;
3. Накладной. Это самый простой вариант замка для дверей, установленных во входном проеме. Монтаж осуществляется непосредственно на поверхности полотна. В комплектацию большинства моделей не входит дверная ручка. Такие изделия можно легко устанавливать самостоятельно без помощи мастера.

Накладные изделия

Такие затворные приспособления применяются редко, так как они менее надежны. Главная особенность устройства – это его монтаж на поверхность двери без углубления в полотно.

Его конструкция состоит из 2 элементов:

• Основной – личинка с защелкой с одной стороны двери. Со второй расположена скважина, в которую вставляется ключ;
• Второй элемент – ответная панель, устанавливаемая на торцевой части дверного короба. В нее входят ригели при замыкании дверной створки;

Ответная пластина также накладного типа. При самостоятельном монтаже на раме необходимо обеспечить удобное размещение данной детали. Планка должна быть закреплена точно напротив выхода ригелей.

Врезные и встроенные варианты замков

Современные встроенные и врезные замковые устройства сегодня используют чаще, чем обычные накладные конструкции.

Главное отличие врезных изделий – основной элемент врезается в полотно. Снаружи находится скважина и ручка для открытия/закрытия полотна. Участки крепления прикрываются декоративной панелью.

По ГОСТу врезные затворные конструкции вставляются в торцевую часть полотна. Ответная часть, выполненная в форме пластины, врезается с противоположной стороны в коробку. Такой принцип монтажа применяется для дверных блоков, сделанных из разных материалов.

Строение замка встроенного типа, предназначенного для входной двери, отличается более совершенной конструкцией. Их главным отличием является использование большого количества ригелей. При этом они могут быть размещены как сбоку, так и сверху, и снизу, чем обеспечивают полную блокировку дверной конструкции во входном проеме.

Встраиваемые модели монтируются внутрь полотна непосредственно при производстве дверных блоков. Это их главное отличие от врезных конструкций. Извлечь такой замок самостоятельно достаточно сложно.

Основные правила сборки механизма открывания

Осуществляя сборку ранее разобранного механизма, следует соблюдать следующие правила, чтобы избежать возможного появления новых неисправностей, а именно:

1. Действия выполняются в обратной последовательности в сравнении с разборкой изделия открывания дверного полотна.

   Схема сборки замка

2. Первым делом в фурнитурный паз монтируется защелка.
3. Далее ее следует выровнять относительно ручки и аккуратно прикрутить, не сорвав при этом резьбу.
4. После этого устанавливается сама ручка, состоящая из двух отдельных элементов.

   Процесс установки ручки

5. Первой вставляется часть со штифтом.
6. Далее на него нанизывается ответная часть ручки и плотно вставляется в фурнитурный паз.
7. В завершение, с одной стороны прикручиваются фиксирующие винты.

Перед тем как одевать декоративные накладки, следует проверить ручку на работоспособность. Для этого следует несколько раз открыть и закрыть створку, при этом воспользовавшись ключом. Лишь после этого можно сказать, что работа выполнена, и надеть декоративные накладки.Смотрите в видео как правильно разбирать и собирать дверную ручку с замком.

Если у вас нет желания самостоятельно выполнять всю работу, ее лучше доверить сведущему специалисту. Это позволит вам избежать лишних затрат на приобретение новой модели дверной фурнитуры, а также отказаться от самостоятельного исполнения хоть и простой, но в то же время достаточно кропотливой процедуры.

Устройство кодовых дверных замков

Кодовые замки являются отличным решением для деревянных, пластиковых и металлических входных дверей. Устанавливают их на ворота, гаражи. Ставят на двери подъездов и хозяйственных построек.

Внутренние и внешние составляющие запорного механизма:

• корпус;
• защелка;
• крышка;
• накладка с номерами кнопок;
• ответная планка;
• кнопки замка;
• пусковая головка.

Принцип действия зависит от набора деталей, но очень простой: вводится код и замок открывается. Подходят такие механизмы для правых и левых дверных полотен, так как система оснащается защелкой, которую можно переставлять вправо или влево.

Как снять разные виды ручек?

Чтобы определить способ, как снять дверную ручку, необходимо выяснить, к какому виду относится конкретная модель. У каждого вида  собственные принципы установки и демонтажа.

Стационарные модели

Обычно сделаны в виде шара (кноба), скобы. Модели крепятся к дверному полотну стяжками, саморезами, а защелка или замок с ручкой не связаны. Стационарные модели служат рукояткой, которой осуществляется открывание двери.

Демонтаж скобы/кноба необходим в случае порчи внешнего вида рукоятки, ослабления крепления нажимного рычага к декоративной планке или розетке.

Круглая с розеткой

Круглый кноб, в отличие от поворотной модели с защелкой, выполнен из цельного материала, является полнотелым. Типичный способ крепления таких моделей – на одну центральную стяжку при помощи резьбового накручивания. Снять круглую ручку просто: удерживая рукой кноб с одной стороны дверного полотна, скручивают кноб с другой.

Стационарная круглая модель на розетке

Кноб крепится к центральному осевому элементу не при помощи резьбы, а боковым винтиком. В подобных моделях сбоку кноба у основания располагается отверстие, где просматриваться шляпка винтика. Вместо винтика еще встречается защелка, ее нажимают, снимая круглую дверную ручку со стержня.

Односторонний кноб крепится на розетке. Если в розетке нет видимых креплений, значит, она закрыта декоративной накладкой. Для снятия вначале пробуют ее скрутить против часовой стрелки. Обычно накладка откручивается за 2-3 витка. Если накладка не снимается указанным способом, значит, она надета на крепежную планку методом защелкивания. Пластину аккуратно поддевают отверткой и снимают, открывая доступ к крепежным саморезам.

Скоба

Модели-скобы устанавливают на тяжелые входные двери. Скоба чаще бывает на планке, встречаются и модели на стяжках. К последним относятся популярные ручки для пластиковых дверей, часто встречающиеся в офисных помещениях. Крепежные винты в моделях на планке часто не скрыты декоративной накладкой, поэтому разобраться, как их снять, не составит труда.

Ручка скоба

С офисной ручкой скобой неопытному мастеру разбираться сложнее, поскольку не получится сходу разгадать способ крепления. Она удерживается прижимной гайкой, расположенной на основании. Чтобы ее открутить, потребуется сначала найти отверстие под стержень. Удобно использовать тонкий шестигранный ключ, маленькую отвертку. Стержень вставляется в отверстие, гайка откручивается, скоба снимается.

Нажимная модель

Фалевая ручка Г-образной формы становится популярной моделью, которую устанавливают на межкомнатные двери. Для работ по демонтажу дверной ручки подобного типа понадобятся тонкая крестовая и плоская отвертки.

Фалевая ручка

У нажимных ручек встречается устройство двух типов: на планке и розетке. У каждого типа собственные особенности крепления:

• Модели на розетке выпускаются двух видов: с декоративной накладкой и без нее. Ручки без накладки снабжены открытыми креплениями, поэтому к выкручиванию приступают сразу. В моделях с накладкой рычаг с крепежной планкой дополнительно удерживается на поворотном квадрате боковыми винтиками, отверстия под них расположены сбоку на основании скобы. После скручивания декоративной накладки открываются крепежные винты.
• Модели на планке снимаются по такому же принципу. При открытом креплении винты выкручивают сразу. Декоративная накладка удерживается защелкиванием, поэтому ее снимают, поддев отверткой.

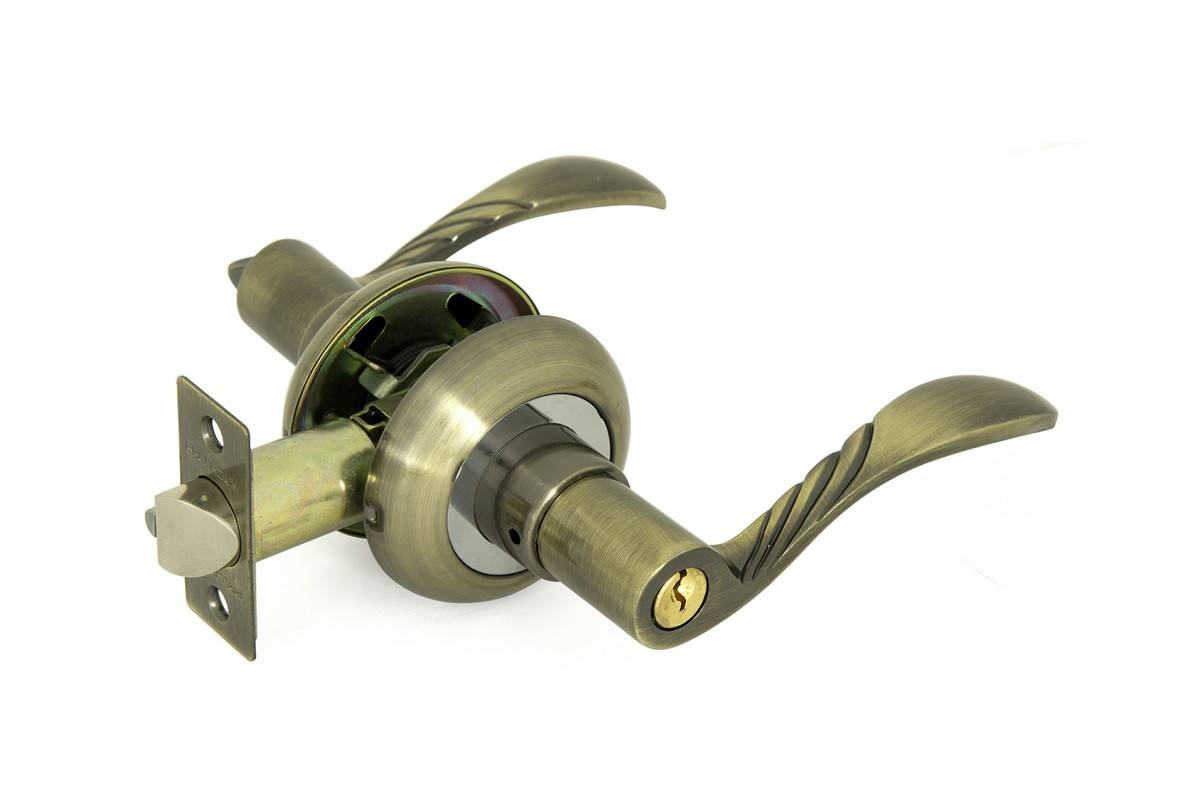

Поворотная

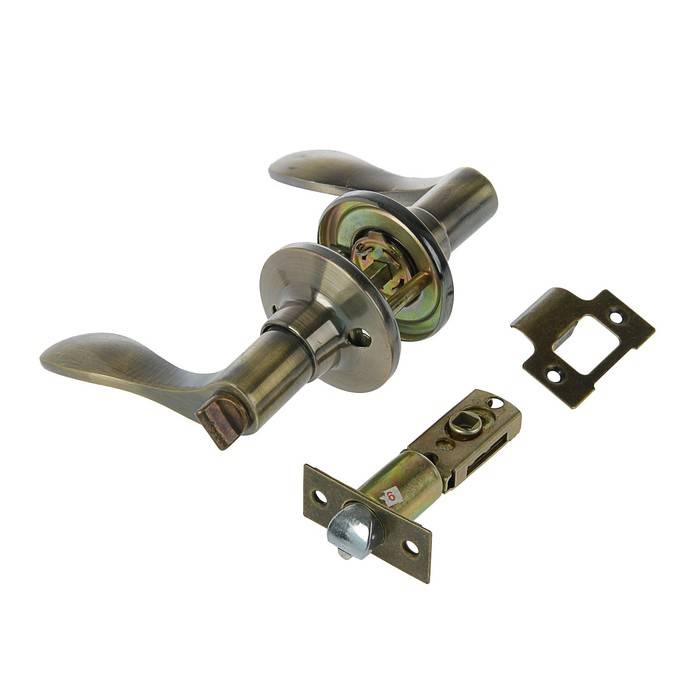

Пустотелые кнобы, продающиеся в комплекте с защелкой, крепятся на розетке большого диаметра с декоративной планкой. Несмотря на сложность конструкции, разборка подобных моделей выполняется просто.

Чтобы разобрать дверную ручку со встроенной защелкой, необходимо выполнить следующие действия:

• Снять кноб;
• Снять накладку;
• Выкрутить винты стяжки.

Чтобы снять кноб, найдите на основании сбоку отверстие, через которое отжимается фиксатор. Для придавливания используйте тонкий металлический предмет (спицу, гвоздь). Нажав на фиксирующий штырь, потяните кноб на себя.

Отжимание фиксирующего элемента на кнобсете

Декоративная планка крепится на резьбе или защелкивающихся зажимах. В ней предусмотрено отверстие для возможности поддеть. Сняв планку, останется выкрутить винты на стяжках.

Видео, как разобрать круглую ручку на розетке:

https://youtube.com/watch?v=eJfMP0fO-A0

Снять любую ручку с двери самому не сложно, если правильно определить способ ее крепления.

При установке плоского запорного механизма

На косяке двери необходимо начертить карандашом вертикальную и горизонтальную оси. Поперечная линия наносится на высоте 965 мм от точки чистового пола. Если дверь выполнена из цельного массива дерева или имеет ретро-конструкцию, то горизонтальную ось следует начертить на высоте 800 мм. Разметку наносят по приложенному к двери замку карандашом и по данному чертежу осуществляют выбор замка. Полученное гнездо будет несколько больше необходимого размера, что позволит отрегулировать зазор для механизма.

При отметке отверстий для монтажа личинки и шпинделя существуют определенные нюансы. Она осуществляется с прикладыванием замка сбоку. Отверстия при этом делают с дополнительным отступом от торца двери. Ширина этих отверстий должна быть равной аналогичному параметру торцевой накладки.

Разборка ручки-кноб

Ручку разбирают, начиная с декоративной накладки. Ее поддевают ножом и снимают. Обратная накладка оснащена пазом, который устанавливают вниз удлинением. Съему саморезов будет препятствовать ручка, поэтому сначала отжимают стопорный стержень и в это же время снимают кноб. Для этого придется приложить некоторые усилия. После съема ручки можно без проблем снять саморезы.

Чтобы разобрать вторую часть замка, которая не оснащена стопором, необходимо ключом из комплекта через функциональный паз надавить над подпружинный стержень. После чего кноб легко снимается. Если ключ не достает до штифта, используют длинный гвоздь.

Обратите внимание! Если при погружении ключа или гвоздя в функциональный (технологический) паз не удалось найти подпружинный штифт – замок был неправильно установлен. Для устранения неполадки необходимо повернуть ручку на пол-оборота по часовой стрелке

Когда ручка снята – выкручивают саморезы и убирают декоративную накладку. После этих действий на дверь можно устанавливать новую ручку или ремонтировать снятый механизм.

• Рольставни на гараж
• Межкомнатные двери из сосны
• Как установить межкомнатную дверь купе своими руками
• Как установить дверь гармошку своими руками

Как установить ручку на межкомнатную дверь: пошаговая инструкция по монтажу

Приделать ручку к двери получится даже у тех, кто раньше не занимался подобной установкой. Главное, качественно выполнять нижеописанные этапы работ, строго соблюдать их последовательность.

Разметка полотна

Прежде чем начинать врезку дверной ручки и защелки, необходимо произвести точную разметку рабочей поверхности. Делать это рекомендуется в таком порядке:

1. Определить направление открытия дверного полотна (от/на себя).
2. Карандашом обозначить высоту установки фурнитуры.
3. Воспользовавшись уголком, на поверхности двери провести линию (горизонтальную), продолжить ее на торце, иной стороне.
4. Поверх торцевой области полотна (посередине начерченной прямой) поставить метку, чтобы там потом создать углубление под язычок.
5. На расстоянии примерно 6 мм от края створки пометить точки (с 2-х сторон полотна). Они помогут просверлить отверстия для крепления дверной ручки.

Внимание! Самостоятельно определять местоположение рукоятки (относительно крайней части двери) допустимо исключительно на глухом полотне. Иначе врезать ее придется с учетом расположения декоративных элементов

Высверливание отверстий под рукоятку и замок

Сначала рекомендуется проводить врезку ручки в межкомнатную дверь, затем – защелки. Тогда при формировании отверстия для последней мастер будет понимать, где ему следует приостановиться. Еще один плюс вышеуказанный последовательности – стружка от сверления падает на пол, ее не придется выдувать из углубления пылесосом.

Отверстие под ручку рекомендуется формировать так:

1. Используя коронку по древесине (диаметром около 5 см), начать сверлить в заранее отмеченном карандашом месте.
2. Продвинувшись на 4 мм, желательно остановиться, удалить опилки и возобновить работу.

Из-за недостаточной глубины коронки с первого захода нельзя проделать сквозное отверстие, потому сверлить дверь придется с 2-х сторон.

Для формирования отверстия под защелку требуется:

1. Поместить сверло в дрель.
2. Проделать перпендикулярную выемку.

Образовавшееся в двери отверстие непременно должно получиться ровненьким. Самостоятельно врезать защелку и ручку в межкомнатную дверь нужно предельно аккуратно, обязательно соблюдая при этом все рекомендации.

Отверстие под замочное устройство высверливается лишь после обозначения его контуров. Потом уже по периметру делаются другие небольшие отверстия.

Установка замка

Ставить замочный механизм в подготовленное полотно нужно в следующем порядке:

1. Вставить замок в готовое отверстие.
2. На торце двери расположить планку, обозначить ее границы.
3. Пользуясь стамеской, выдолбить требуемое по глубине отверстие, соответствующее толщине накладки.
4. Поставить внутрь механизм, прикрутить планку с помощью шурупов.
5. Прикрепить ручку.

Метод крепления рукоятки обязательно указывается в прилагаемой изготовителем инструкции.

Врезка ручки

Установка ручек с наружными шурупами разборки не требует

Монтируя одну из частей, важно точно попасть направляющими в отверстие защелки. Потом устанавливается вторая составляющая конструкции

Стяжка выполняется равномерно, чтобы функционирование ручки двери впоследствии было надлежащим.

Рукоятки, внутри которых спрятаны шурупы, требуется разбирать. Ручка легко снимается впоследствии надавливания на стопор специальным ключом. Устанавливается она методом соединения разобранной части болтиками.

Разметка лутки

После завершения установки ручки в дверь требуется сформировать отверстие под язычок

Причем чрезвычайно важно точно обозначить замеры на раме

Порядок действий:

1. Прикрыть дверь.
2. На лутке обозначить границы места под язычок.
3. Пользуясь угольником, определить середину дверного замка, отметить ее «крестиком».
4. Применяя дрель, в отмеченной точке проделать отверстие.

Совет! Чтобы очистить углубление от излишней древесины, рекомендуется воспользоваться стамеской.

Вырезание паза в лутке

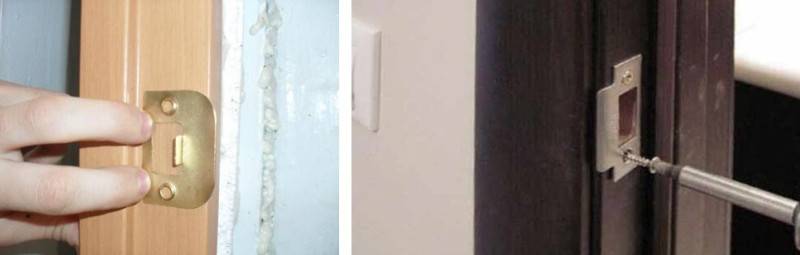

Прежде чем прикрутить накладку, необходимо несколько раз закрыть дверь. Отсутствие проблем будет свидетельствовать о надлежащем формировании паза под язычок.

Если при подергивании закрытая межкомнатная дверь немного шатается, значит имеется люфт. Но пугаться этого не стоит. Как только к пазу будет прибавлена ответная планка, эта проблема скорее всего исчезнет. Ответку следует крепить вровень с луткой.

Важно! Бывают случаи, когда установка накладки не помогает избавиться от шатания двери. Тогда берется планка, и отверткой на ней отодвигается язычок

Механизм секретки

Итак, из чего состоит входной дверной замок? Основная деталь – это личинка, она является тем самым механизмом, который обеспечивает блокировку конструкции в проеме и препятствует проникновению посторонних в помещение.

Различают следующие модели:

• цилиндровые;
• сувальдные;
• дисковые;
• ригельные;
• крестовые.

Варианты дверных замков в зависимости от механизма секретки

Цилиндровые. Это наиболее привычные изделия, секретная часть которых располагается в детали, похожей на цилиндр. Устройство так называемого английского замка следующее: внутри личинки располагаются штифты, которые блокируют механизм в закрытом положении. Ключ имеет насечки, которые сдвигают эти штифты согласно схеме и позволяют провернуть механизм.

Сувальдные. Эти изделия являются очень надежными. Схема сувальдного дверного замка заключается в наличии сувальд внутри механизма. Ключ имеет вид так называемой бабочки или солдатика и при проворачивании приподнимает их до заданного кодировкой уровня.

Дисковые. Это не самый надежный вариант, но тем не менее его можно использовать. Ключ имеет вид разрезанного пополам прута с несколькими насечками. Внутри замка этим ключом проворачиваются диски, образуя тоннель и освобождая механизм.

Ригельные. Устройство такого дверного замка оснащается защелкой с обратной стороны. Сегодня такие варианты используются редко ввиду своей ненадежности. Суть устройства состоит в наличии двух ригелей, которые оттягиваются специальным ключом или защелкой.

Крестовые. Самый слабый вид, ключ имеет крестообразную форму. Личинку можно вскрыть крестовой отверткой или любым другим подходящим предметом.

Виды неисправностей дверных ручек и их устранение

Если обнаружилось, что сломана ручка двери, нужно сначала определить причину. Опыт использования дверных ручек позволяет выделить 5 видов поломок, которые встречаются чаще всего:

• Ручка заедает, при повороте наблюдается сопротивление.
• Отваливается рукоятка, при этом ее крепление остается на месте.
• Ломается четырехгранный штифт (квадрат) внутри замка.
• При повороте ручки не двигается язычок.
• Ручка после поворота не принимает исходное положение.

Теперь рассмотрим, как отремонтировать дверную ручку в каждом из этих случаев.

Если ручка заедает

Металлические части механизма при постоянной эксплуатации подвергаются истиранию, особенно если туда попадают частицы пыли. Чтобы этого избежать, нужно следить за наличием смазки в замке. Капните на ригель немножко масла и покрутите ручку, чтобы оно равномерно распределилось по всем деталям.

Иногда причина кроется в расшатавшихся элементах конструкции. Нужно подкорректировать их положение и затянуть покрепче крепежные болты.

Как правильно смазать дверной механизм

Ремонт при выпадении рукоятки

Виновником поломки в данном случае является стопорное кольцо, которое либо деформируется, либо смещается, а может и совсем лопнуть. Ремонт потребует времени, но сделать его будет несложно:

1. Снять декоративную розетку, повернув ее несколько раз (иногда она крепится маленьким винтиком снизу, тогда его нужно сначала открутить).
2. Открутить с помощью отвертки шурупы или болты, на которые крепится механизм.
3. Вынуть конструкцию и посмотреть состояние стопорного кольца. Если оно гнутое или сломанное (как бывает в большинстве случаев), нужно приобрести новую запчасть.
4. Вставить стопорное кольцо и весь механизм на место.
5. Установить ручку и закрепить ее.

Снятие декоративной планки и откручивание крепежных элементов ручки

При замене мелких деталей в механизме дверной ручки нужно быть очень осторожным, так как этот процесс может быть травмоопасным.

Ремонт при поломке внутреннего четырехгранного штифта (квадрата)

Такое возможно только при эксплуатации дешевых некачественных изделий, которые изготавливаются из хрупкого материала – силумина. В этой ситуации придется менять механизм полностью. Чтобы избежать таких поломок, лучше приобретать стальные конструкции от проверенных производителей. Замена ручки происходит следующим образом:

1. Откручивается крепеж у основания рукоятки, затем снимается она сама.

Откручивание винта у основания рукоятки

1. Отвинчивается декоративная планка и откручиваются болты, после чего вынимается вся конструкция.
2. На торце двери откручивается крепеж на замочной планке, после чего вынимается замочный механизм.
3. Новая ручка с замком устанавливается в обратном порядке.

Если не двигается язычок при повороте ручки

Если при открывании двери не работает защелка, причиной неисправности является слишком короткий квадрат. Он постепенно сдвигается в сторону защелки и прижимает ее. В результате она не может нормально функционировать. В этом случае действовать нужно так:

1. Приобрести на рынке более длинный квадрат. Если длина больше необходимой, можно укоротить его с помощью болгарки.
2. Открутить одну из ручек и вынуть конструкцию.
3. Заменить квадрат и вернуть ручку на место.

Ручка не возвращается в исходное положение

Если ручка не пружинит обратно в горизонтальное положение, это не значит, что она сломалась – возможно, просто соскочила возвратная пружина. Поставить ее на место можно так же, как и стопорное кольцо. Но иногда пружина лопается, и это уже становится проблемой: приобрести эту деталь на рынке очень сложно. Часто в таких случаях меняют весь механизм целиком.

Пружина, отвечающая за возвращение дверной ручки в исходное положение

Ремонт ручки металлической китайской двери

Иногда требуется выполнить ремонт наружной ручки двери из металла, а точнее ее замену, так как китайская фурнитура из силумина часто ломается. Сделать это проще, чем установить замок на металлическую дверь. Алгоритм действий не очень отличается от замены ручки межкомнатной двери:

• Удаляется крепеж.
• Извлекается квадрат. Если он подходящей длины, его можно оставить.
• Прикрепляют накладки и прокладки и устанавливают ручку на квадрат.
• Ставят на место планку, ригель должен встать на место.
• Завинчивают крепежные элементы.

Отремонтировать дверную ручку в большинстве случаев несложно, главное – правильно определить причину. Если же конструкция ремонту не подлежит, стоит задуматься о приобретении качественной фурнитуры от известных производителей. Чтобы более наглядно представить, как разобрать дверную ручку, посмотрите следующее видео.

Главная Установка, замена дверных ручек

Открываем замок шпилькой

Сломанный замок можно открыть и такой простой вещью, как шпилька. В кино не раз можно было наблюдать такую картину. Но в реальной жизни не все так просто, такой способ подходит не ко всем замкам.

Можно попробовать открыть замок толстой проволокой

Шпильку нужно разделить на две части, одну из которых продеть в замок, а другой попытаться подвинуть штифты, одновременно первой поворачивая замок. Вместо шпильки подойдет и прочная проволока, но ей нудно пользоваться аккуратно, чтобы ее части не остались в замке.

Сувальдный замок, открывая проволокой, нужно как можно сильнее потянуть к себе и попытаться подвинуть сувальды.

Последующий разбор и сбор механизма

Как только ручка и замок полностью демонтированы, можно приступать к выявлению неисправности. Это делается следующими способами:

• при визуальном осмотре и выявлении поврежденных деталей и элементов;
• в процессе сборки конструкции вне дверного полотна.

Таким образом, можно выявить практически любую неисправность, начиная от деформации или поломки штифта, до проблем с соединительной защелкой, которая находится под постоянным давлением пружины.

Схема устройства межкомнатного дверного замка с ручкой

Стоит отметить, что при самостоятельном не выявлении неисправности, можно аккуратно собрать механизм согласно инструкции, как все указано и попробовать на работоспособность механизм. Вполне возможно, что при постоянной работе что-то заклинило, и из-за этого проявилась неисправность.

Пошаговая инструкция замены цилиндрического замка

Если же причина кроется поломке какой-либо детали, то ее необходимо заменить либо полностью произвести замену старого механизма на новый элемент открывания двери. Также нельзя забывать о том, что ручка должна плотно прилегать к дверному полотну, чтобы обе ее составные части равномерно накрывали штифт. Выявив неисправность и устранив ее, ручку необходимо собрать и монтировать на прежнее место с помощью отвертки или шуруповерта, в зависимости от того, какой инструмент вы используете для работы.
