Вентиляция в гараже: как правильно сделать вытяжку своими руками

Что вы получаете, обустроив вентиляцию

Далее рассмотрим причины, по которым следует установить вентиляцию в гараже, а также плюсы такого решения:

Очищение воздуха от вредных веществ

Средства для полировки, химикаты, краска и прочные чистящие средства — вот лишь некоторые из предметов, которые есть в любом гараже. Все они выделяют токсичные вещества, которые могут накапливаться до опасного уровня. Вентиляция поможет рассеять неприятные запахи и очистить воздух от химических соединений.

Предупреждение опасности распространения угарного газа

Про монооксид углерода или по-другому угарный газ наверняка слышали многие. Он активно выделяется при работе двигателя автомобиля. В больших концентрациях в непроветриваемом гараже он может вызвать быструю потерю сознания и асфиксию с последующим летальным исходом.

Свежесть воздуха без неприятных запахов

Запах внутри гаража может стать очень затхлым, если нет движения воздуха. Кроме того, гаражные помещения могут быть душными летом, если они должным образом не охлаждаются.

Избавление от конденсата

Вентиляция также может помочь с излишками накапливаемой воды на стенах, потолке, двери гаража. Как известно, влага — питательная среда плесени, грибка, насекомых и другой живности. Кроме того, вода постепенно разрушает конструкцию здания, приводит к образованию трещин, протечек, ржавчине металлических соединений. Это особенно актуально для гаражей, расположенных в районах с резко континентальным климатом, а также в регионах с холодной зимой и жарким летом.

Вытяжка в гараже из пластиковых труб приточного типа

Самая простая и легкая система воздухообмена — приточная. Работает она лучше всего в гараже, не имеющем подвала. Отличается от естественной системы тем, что работает за счет только одного канала. Приток и отток воздушных масс происходит через основное отверстие наружу. Монтаж предельно прост — понадобится всего одна труба.
Прежде чем вы сможете построить вентиляцию гаража, необходимо потратить некоторое время на балансировку расположения концов трубы. На эффективность напрямую влияет высота входного канала. Кроме того, следует учитывать среднее количество осадков. Снег может закупорить входное отверстие, препятствуя притоку воздуха.

Вентиляция в гараже своими руками из пластиковых труб: инструменты и материалы

Для монтажа вытяжки потребуются следующие инструменты:

углошлифовальная машина;
ручная ударная машина;
герметик;
штукатурка.

Для изготовления самой конструкции понадобятся следующие материалы:

трубы соответствующего диаметра из металла, пластика или асбеста;
защитные решетки;
винт с генератором либо вентилятор – если предполагается установка системы механического типа.

После того, как вы определились с расчетами и собрали все необходимое, можно приступать к установке.

Самая важная деталь.

Схема вентиляции в гараже

Монтаж вентиляции в гараже нужно начинать с расчета. В соответствии с нормами СНиП, на каждые 10 м2 площади приходится 15 см от поперечного сечения воздушной трубы.

Например, помещение в гараже имеет размер 5х4 м.
Площадь гаража составит 20 м2.
Используем следующую формулу: 20 х 1,5 = 30 см.

В итоге имеем диаметр канала 30 сантиметров. Это количество следует уменьшить, если вы хотите установить две вытяжки и две приточные трубы.

Как правильно сделать вытяжку в гараже приточного типа: пошаговая инструкция

Традиционная приточно-вытяжная система вентиляции состоит из двух труб, расположенных в противоположных друг от друга по диагонали углах. Порядок работ следующий:

Естественный воздухообмен возможен только при движении воздуха снизу-вверх, при этом один канал должен располагаться горизонтально, на высоте 150-300 мм от уровня пола, а вход вытяжной трубы должен находиться практически на уровне потолка.
Наружная труба должна быть поднята на 500 мм над уровнем крыши гаража. На ее конце устанавливается колпак в форме конуса, цилиндра или пирамиды, предотвращающий попадание в вытяжку дождевых потоков.
Когда возникает обратная тяга, вытяжной канал должен быть снабжен заслонкой, которая может полностью перекрыть участок трубы.

Следуйте инструкции.

Выбираем нужную вентиляцию

Вентиляция гаража своими руками планируется и делается на начальной стадии строительства. Тогда и цена монтажа будет небольшой

Поэтому, желая построить это помещение, так важно учесть все нюансы строительства, чтобы ничего не забыть

Каким бы не был ваш гараж, в любом случае, нужно обязательно помнить о системе вентиляции, ведь она играет важную роль, кроме того именно она благоприятно влияет на нужный микроклимат в этом помещении, а также на сохранность автомобиля, поэтому так важно учитывать это. Итак:

Итак:

Вентиляция в гараже своими руками делается без особых проблем. Здесь не понадобятся особые навыки. Но сделав, вы сможете создать в нем рабочую атмосферу, защищая гараж от токсичных веществ, которые станут скапливаться. Так что, нужно обязательно учитывать, что любой гараж обязательно должен соответствовать важным техническим требованиям.
Помните, что температура этого помещения в зимний период времени не должна быть ниже пяти градусов.
Кроме того, вы должны позаботиться о создании приточной вентиляции, которая будет благоприятно влиять на микроклимат помещения в целом.
При планировке надо учесть и объем помещения. Ведь если у вас есть подвал (см. Вентиляция подвала в гараже: выбираем и делаем), тогда и там нужна циркуляция воздуха. Ведь влага будет не только разрушать автомобиль, но и всю кладку. Может образоваться и грибок, а вывести его будет и не так просто.
Для выбора типа вентиляции надо и подумать о количестве заменяемого воздуха. Это будет зависеть и от того, что вы там делаете. Если вы выполняете заказы и работаете как предприниматель, тогда в некоторых случаях вам простая естественная вентиляция не подойдет. Поэтому придется подбирать другой вариант. Давайте рассмотрим, что можно сделать на сегодняшний день и в каких случаях что применить.

Устройство вентиляции в гараже

Как сделать вытяжку в гараже? Вентилирование гаражного погреба можно сделать путем прокладывания канала через кирпичную кладку. При этом диаметр сечения канала должен быть не более размера кирпича. Такая система позволит создать воздухообмен в подвальном помещении

На образующееся сечение важно установить мелкопористую сетку, способную защитить помещение от насекомых с птицами

В результате через просвет первого воздуховода будет выходить воздух, а через просвет второго – приходить свежий воздух. Описанная схема вентиляции погреба в гараже будет работать всегда.

Для обеспечения максимально эффективного воздухообмена приточную трубу следует размещать относительно пола не менее чем на сорок сантиметров. Вытяжную трубу устанавливают под потолком. Вентилирование естественным способом можно делать с применением труб из:

поливинилхлорида;
жести;
асбестоцемента.

Естественная вытяжка не является самым лучшим вариантом вентилирования подгаражного подвала, но с ее помощью удается улучшить состав воздуха внутри помещения.

Этапы сооружения вентиляции

Как правильно сделать вентиляцию в погребе под гаражом? Для получения отличного результата следует пользоваться последовательным алгоритмом проведения работ:

Установка вытяжного воздуховода. Закрепление данной трубы осуществляется так, чтобы наружный конец возвышался над гаражной кровлей не менее чем на сорок сантиметров. Противоположный край данного воздуховода должен располагаться не менее чем на полтора метра от поверхности пола.
Монтаж приточного воздуховода. Приточный воздуховод фиксируют на противоположной стене от вытяжной трубы. При этом делается небольшой отступ от пола. На улицу трубопровод выводят не менее чем на двадцать сантиметров.
Установка металлической сетки. Вентиляционная система должна защищаться от проникновения птиц с грызунами. Для этого хорошо подходит сетка из металла с некрупными отверстиями. Сетку закрепляют на трубе с помощью специальных креплений либо саморезов.
Присоединение колпачков. Просветы выходных каналов следует накрывать колпачками. Это позволит предотвратить проникновение в помещение дождя, града или снега.
Установка заслонок. С целью контролирования работы вентиляционной системы в гаражном подвале рекомендуется установка заслонок. Благодаря таким нехитрым приспособлениям можно осуществлять регулировку воздушного потока в осенне-зимнее время. При этом недопустимо выстуживание помещения, что позволит избежать заморозки продуктов питания.

Дополнительные элементы

Грамотно организованная вентиляционная система в гаражном подвале требует задействования дополнительных приспособлений. При создании такой системы, как принудительная вентиляция в гараже, своими руками схема подразумевает использование таких комплектующих:

вентилятор;
печной или кондиционирующий нагревательный блок;
воздуховод;
воздухораспределитель с диффузорным корпусом;
вентиляционный тройник.

Принудительное вентилирование эффективно для гаражных погребов больших размеров. Встроенный вентилятор обеспечивает поступление уличных воздушных масс в находящееся под гаражом подвальное помещение. Переключатель скоростей регулирует объем поступившего воздуха с параллельным его очищением и нагреванием.

При установке принудительной системы необходимо грамотно подобрать вентиляторное устройство, способное осуществлять должный уровень воздухообмена в большом помещении. Принудительную вентиляцию можно монтировать по схеме установки естественного, которая описана выше. После монтирования труб в их середину ставят вентилятор, способный нагнетать воздух.

Естественная вентиляция в гараже

Если внутри постройки имеется погреб, то его необходимо оборудовать отдельной вытяжной системой (подробнее об этом читайте здесь). Смотровая яма к этому правилу не относится – ее размер учитывается при расчете общей площади.

Чтобы сделать хорошую вентиляцию, нужно опираться на следующие факторы:

объем воздуха, который нужно менять;
направление ветра и периодичность его смены;
уровень температур в регионе и их перепады в зависимости от сезона.

Большое значение имеет разность температуры внутри и снаружи. Воздух в помещении должен быть теплее, а потому легче – тогда он будет легко замещаться более тяжелым. Свежие потоки будут проникать сквозь воздуховод самостоятельно, без вмешательства механических систем, заменяя собой менее плотные воздушные массы.

Также эффективность такого рода конструкции зависит от разных показателей давления между вертикальным положением притока и вытяжки. Перепад между вводным отверстием и выводным должен быть не менее 3 метров.

Если эти условия не были выполнены при монтаже вытяжки естественного типа, конструкция не будет в полной мере выполнять свои функции. В холодное время года потребуется отопление, чтобы установить разницу температур внутри и снаружи. Входящий поток следует уменьшить путем регулировки открытия воздуховода. Летом вентиляционный проход открывается полностью, а циркуляция обеспечивается за счет направления ветра.

Такая самодельная вытяжка для гаража будет стоить недорого, но ее эффективность не достаточно высока. Приемлемая циркуляция воздуха будет наблюдаться только при температуре на улице ниже +10 градусов. Также может создаваться сквозняк, негативно влияющий на здоровье. Трубы требуют регулярной очистки: летом – от пыли, зимой – от льда.

Устройство естественной вентиляции в гараже

Естественная вентиляция железного гаража своими руками – это просто и недорого

Важно придерживаться основных принципов естественного воздухообмена в металлическом гараже:

надо располагать вытяжные отверстия так, чтобы поток воздуха попадал во все уголки помещения

Особое внимание смотровой яме; объем свежего воздуха, который поступает в помещение, должен соответствовать объему, который из гаража выводится.. Средние показатели воздухообмена естественной вентиляции:. Средние показатели воздухообмена естественной вентиляции:

Средние показатели воздухообмена естественной вентиляции:

для хранения автомобиля – площадь гаража 20 м2 – воздухообмен 180 м3/ч, 60 м2 – 350 м2/час;
частые ремонтные работы в гараже и хранение автомобиля – 20 м2 – 200 м3/час, 60 м2 – 600 м3/час.

На практике сделать вентиляцию и расчет системы просто – 15 мм диаметра трубы соответствуют 1 метру квадратному площади гаража. Следовательно, для бокса, площадь 10 квадратов надо диаметр трубы – 150 мм, для 20 м2 – диаметр трубы – 300 мм.

Площадь всех вентиляционных отверстий для хорошего воздухообмена должна составлять 0,3 процента площади гаража – этого достаточно для стандартного металлического бокса.

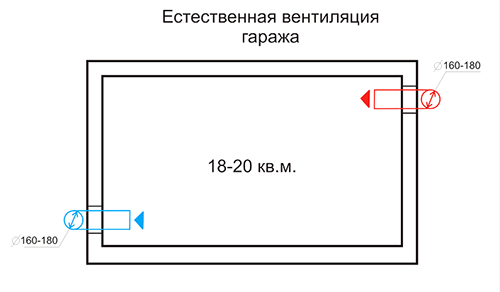

Естественная вентиляция в гараже, как сделать правильно:

вытяжки располагаем по диагонали, на противоположных стенах гаража;
нижнее отверстие должно быть выше поверхности пола на 25 см;
верхнюю вытяжку можно установить в крыше или ниже балки перекрытия на 20 см;
старайтесь располагать верхнюю и нижнюю вытяжку так, чтобы поток воздуха проходил под автомобилем;
если на крыше установить вытяжную трубу, то тяга будет сильнее. Для стандартного небольшого гаража высота трубы – полметра, для большого металлического ангара – не менее 1,5 метра. Обязательно закрыть воздуховод грибком от дождя и сеткой от грызунов и насекомых.

для естественной вентиляции можно использовать недорогие жестяные трубы или пластиковые. Асбестоцемент надежней, но и стоит дороже. Прекрасное решение – гофрированная труба, такая труба легко обрезается по размерам и установить ее самостоятельно нетрудно; вытяжные трубы должны быть утеплены, чтобы зимой в них не скапливался водяной конденсат. Утеплить можно рулонной минеральной ватой с фольгированным покрытием или установить на трубы задвижки шиберы

Зимой можно регулировать поток воздуха, открывая нижний приточный шибер, а потом и верхний; важно над верхней и над нижней трубой снаружи установить небольшой козырек, чтобы вода не затекала внутрь гаража. Обязательно вытяжные трубы надо закрыть решетками снаружи, чтобы в них не попадала грязь, мусор и не пролезали грызуны

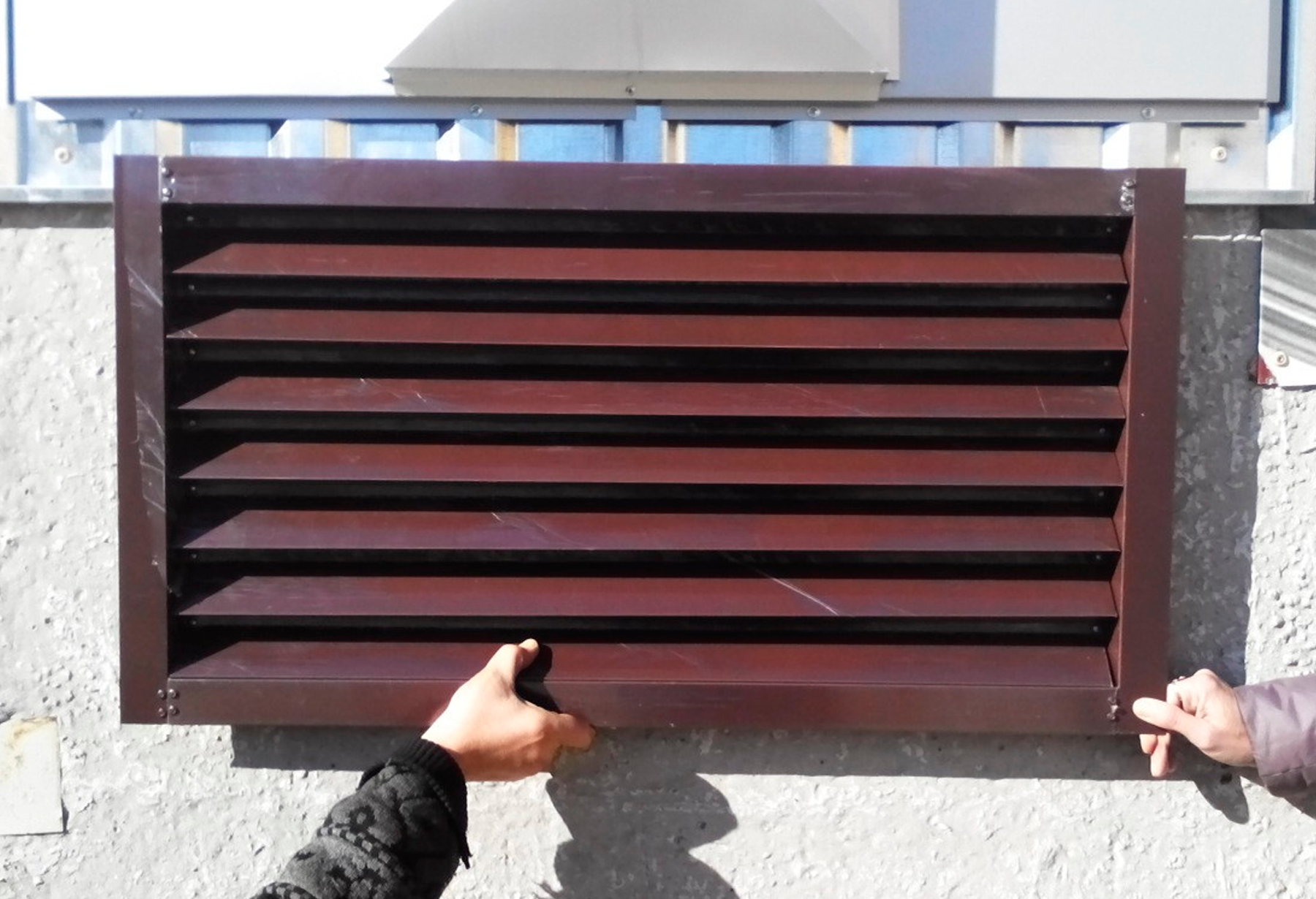

Обязательно вытяжные трубы надо закрыть решетками снаружи, чтобы в них не попадала грязь, мусор и не пролезали грызуны.

Вентиляция смотровой ямы

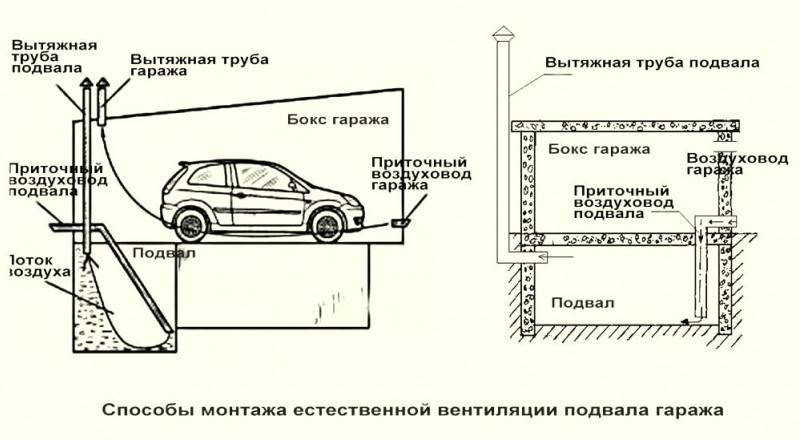

Схема установки труб в подвале

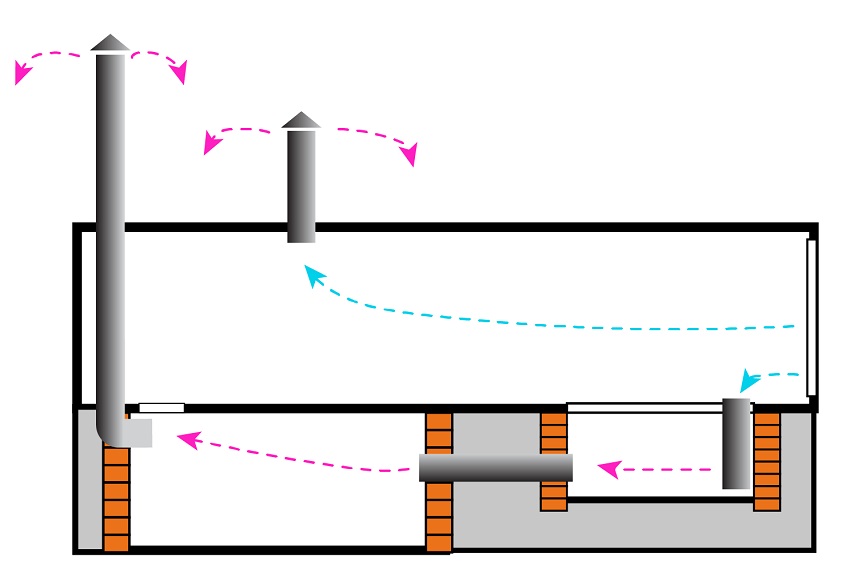

Для смотровой ямы и для погреба в гараже система вентиляции должна монтироваться с соблюдением следующих правил:

приточный воздуховод опускаем до полметра от уровня пола ямы, самая нижняя точка;
вторую, выводящую трубу, устанавливаем над кровлей гаража (высота трубы один метр над крышей).

По аналогичной схеме устанавливается и естественная вентиляция погреба, как показано на рисунке.

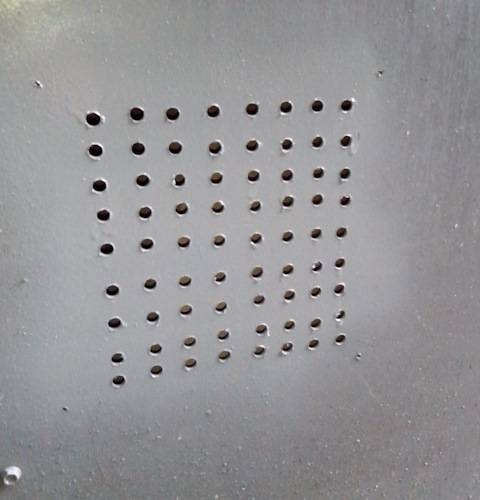

Вариант простейшей естественной вытяжки в металлическом гараже

Если нет желания устанавливать трубы, то простейшую систему вентиляции можно сделать за два часа:

определяем нужный диаметр двух приточных и одного вытяжного отверстий и их расположение;
дрелью сверлим в железной стене отверстия, диаметр сверла 10 мм;
красим просверленные отверстия водоотталкивающей краской из баллона. Сохнет сутки;

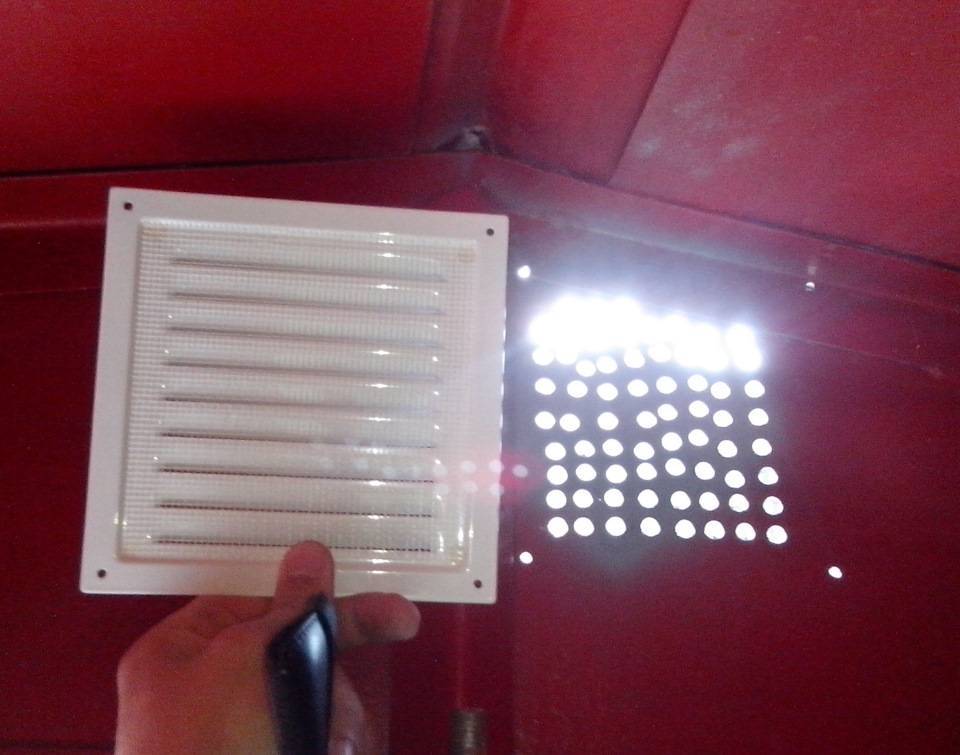

теперь закрываем вентиляцию снаружи обычными вентиляционными решетками по размеру;
решетки крепим на обычные болты с гайками.

На такую вентиляционную систему легко установить автоматическую электрическую вытяжку с таймером. Режим включения – по необходимости.

Как быстро проветрить гараж при ремонтных работах

Любой гаражник знает, что серьезные ремонтные работы по покраске и ремонту проводятся редко, поэтому монтаж дорогой вентиляции нецелесообразен. Как быстро проветрить гараж? Есть несколько простых и быстрых способов:

можно сделать в воротах или в стене отверстие по размеру выхлопной трубы. При ремонте на выхлопную трубку надеваем шланг и выводим его на улицу

Важно соблюдать герметичность соединения шланга и выхлопной трубы; при покраске достаточно установить в гараже мощный вентилятор, высота установки 60 – 80 см. Если в гараже часто проводятся ремонтные и лакокрасочные работы, то нужна принудительная вентиляция

Если в гараже часто проводятся ремонтные и лакокрасочные работы, то нужна принудительная вентиляция.

https://youtube.com/watch?v=8JboxAB_muo

Вытяжка для покрасочного участка

Если гараж одновременно используется в качестве покрасочной мастерской, место проведения работ следует оборудовать локальной вытяжкой с вентилятором. Это надо делать даже при наличии общей принудительной вентиляции в помещении (вытяжка для гаража для покраски). Мощность вентилятора должна быть достаточной, чтобы все токсичные испарения, а заодно и пыль, удалялись без остатка.

Попытка устроить локальную вентиляцию по принципу естественного воздухообмена ни к чему хорошему не приведет, поскольку опасные для здоровья пары при таком способе будут удаляться с недостаточной скоростью.

Покрасочная камера с вытяжкой в пол

Идеальный вариант вентиляции для гаража с покрасочным участком – приточно-вытяжная (вентиляторы установлены в обоих воздуховодах) с фильтром на приточке.

Он задержит уличную грязь, из-за которой покраска может оказаться менее качественной. Чтобы нейтрализовать пыль, уже имеющуюся внутри помещения, пол перед началом работ нужно увлажнить.

Пары краски и других технических жидкостей имеют свойство оседать вниз, поэтому локальную вытяжку на участке покрасочных работ нужно размещать у пола.

Как сделать вентиляцию в гараже своими руками

Вентиляция в гараже своими руками. Обустройство механической или комбинированной системы.

Обустройство комбинированной вентиляции включает в себя естественную циркуляцию с добавлением в вытяжной воздуховод центробежного или осевого вентилятора. В остальном системы естественной и комбинированной вентиляции абсолютно схожи: одинаковое расположение приточных и отводящих патрубков; диаметр воздуховодов; наличие дефлектора.

Прибор монтируется в теплоизолированный участок вытяжки и часто оснащается таймером, располагающимся между розеткой и вилкой. Таймер необходим для экономии электроэнергии и увеличения ресурса устройства.

Но в то же время — это её главные недостатки: зависимость от электричества и вследствие этого достаточно высокая цена.

В гаражах обычно монтируют следующие типы механического вентилирования:

Модульная механическая вентиляция представляет собой систему притока и отвода воздуха, состоящую из отдельных блоков. Блоки отвода и притока воздуха работают отдельно друг от друга. Для их объединения в единый комплекс используются специальные датчики.
Моноблочная механическая вентиляция представляет собой единый механизм, отвечающий и за приток и за вывод воздуха. Наиболее практичными моноблочными моделями являются системы, оснащённые рекуперационными пластинами. Данное устройство гораздо проще в установке. Перед началом его установки потребуется сделать одно отверстие. В то же время модульная система более производительна.

По итогу вышесказанного следует вывод, что механические модели систем лучше применять в отапливаемых боксах. В то время как естественная вентиляция подойдёт для холодных помещений. Гаражные помещения оборудованные под землёй всегда следует оснащать механической вентиляцией, с подсоединёнными датчиками угарного газа.

Как правильно сделать вытяжку в гараже

Естественная вытяжка лучше всего работает в металлических гаражах. Такой гараж хорошо прогревается на солнце, причём и зимой, и летом. Температура воздуха внутри такого гаража обычно значительно выше, чем снаружи. Летом металлический гараж можно даже сравнить с печкой, работающей на солнечной энергии. Тёплыё воздух, поднимается вверх по вытяжной трубе и образует достаточную для эффективной работы естественной вентиляции тягу. Если вытяжка неэффективна – летом такой гараж может прогреваться до слишком высокой температуры, это не пойдёт автомобилю на пользу.

А вот в массивном гараже из кирпича или бетонных блоков естественная вытяжка малоэффективна. Если жарким летним днём в гараже сохраняется приятная ночная прохлада – это может быть хорошо для хозяина гаража, но очень плохо для работы вытяжки. Конечно, суточные колебания температуры обеспечат некоторое движение воздуха через вентиляционные отверстия, но этого может быть недостаточно. Поэтому в таких гаражах обычно устанавливают комбинированную вентиляцию. Если же вы надеетесь на естественную вытяжку – из неё нужно постараться выжать максимальную производительность.

Инструменты и материалы

Чтобы сделать работу быстро, подготовьте заранее нужные материалы и инструменты:

Мощный перфоратор;
Угловая шлифмашинка;
Теплоизолирующий материал и герметик;
Решётки для защиты выходов каналов от грязи;
Трубы из пластмассы или металла необходимого диаметра.

Кроме того, в зависимости от конструкции, возможно, потребуются вентиляторы:

Вытяжные канальные устройства – удобны в работе и доступны. Встроенные регуляторы позволяют менять интенсивность замены воздуха. Оптимальный диаметр – около 160 мм. Но дешевле и проще использовать изделия диаметром 120 мм.
Центробежные – лучше всего работают на вытяжку, но их сложней монтировать. Используют в основном в гаражах, где красят машины.
Вихревые – наиболее подходящие агрегаты для удаления дыма от сварки.

Для обычного гаража самый практичный вариант – вытяжной канальный вентилятор. Это устройство стоит недорого и хорошо выполняет своё предназначение.

Вытяжка в подвале

Мы упоминали о том, что хранящиеся в подвале овощи выделяют немалое количество водяного пара, способствуя таким образом повышению влажности. Кроме того, весьма желательно изолировать их от контакта с парами бензина и других ядовитых веществ. Поэтому вытяжка в подвале (погребе) должна быть обязательно.

Зимой температура грунта в глубине всегда выше температуры воздуха у его поверхности, поэтому воздух в подвале даже при отсутствии отопления ощутимо нагревается.

Благодаря этому, естественная вентиляция в подвале в холодный период года является довольно эффективной.

Устраивают ее, соблюдая правила, которые были приведены для гаража в целом.

Приточный канал должен иметь вид вертикальной трубы, которая опускается до отметки 20 см от уровня пола.

Для усиления естественной вентиляции подвала применяют следующие приемы:

Приточный воздуховод выводят наружу сбоку от гаража или перед ним и на его оголовок устанавливают флюгер-диффузор. В ветреную погоду он разворачивается раструбом против ветра, так что свежий воздух задувается гораздо интенсивнее.
На оголовок вытяжной трубы устанавливают дефлектор (об этом говорилось выше).

Во входном отверстии вытяжки устанавливают маломощную электролампу, которая нагревает воздух и усиливает тем самым конвективный поток.

Центральное и автономное отопление гаража

Нужна ли вентиляция в гараже

Даже не занимаясь сервисным ремонтом авто и не имея дело с промышленным оборудованием, гараж должен хорошо проветриваться. Необходимость обусловлена следующими факторами:

Риск отравиться угарным газом. Автомобиль выпускает в воздух токсичные газы и нефтяные продукты сгорания. Эти вещества могут стать причиной плохого самочувствия человека и даже вызвать смертельное отравление, при их большом скоплении в помещении без проветривания.
Повышенная концентрация ядовитых веществ в воздухе. Многие хранят в гараже различные краски, аэрозоли и различные бытовые химикаты. Если помещение не проветривается, запахи могут сохраняться, особенно в жаркие месяцы. Вентиляция также необходима при хранении пестицидов и инсектицидов. Эти вещества выделяют ядовитые пары, которыми легко можно отравиться.
Образование, плесени, грибка, размножение вредителей. Вентиляция также может помочь в предотвращении проблемы скопления конденсата. Лишняя влага на стенах в теплый сезон приводит к появлению плесени и размножению насекомых, в холодное время — к наледи и протечкам.
Появление разломов и трещин. Тающий снег, дождевая вода и влага от мокрого автомобиля могут нарушить структурную целостность пола гаража, вызывая трещины и повреждения. Это особенно актуально для бетонных полов. Обеспечив достаточную вентиляцию, можно продлить срок службы пола в гараже и исключить необходимость его замены.

Примерные схемы вытяжек в гараже.

Расчет вентиляции гаража

На этапе проектирования воздухопродувной системы гаража рассчитывается естественная вентиляция. В этом сценарии необходимо учитывать характеристики здания, количество стоящих в нем машин, наличие химикатов и ядовитых веществ, а также само назначение помещения.

Существует два способа расчета количества и диметра вентиляционных коммуникаций:

На 1 м2 полагается одно отверстие, размером 15 мм. Выходит, если площадь помещения составляет 10 м2, соответственно потребуются 10 штук вентиляционных коммуникаций.
Общий диаметр всех проемов равен 150 мм. Общая площадь воздухотводных отверстий составляет 0,3% от общей площади сооружения (при расчете для одного канала проветривания).

Расчет установки воздуховодов следует производить, придерживаясь следующих рекомендаций:

приточная труба располагается на 10-15 см выше уровня пола;
если вытяжка встраивается в стену, то необходимо сделать отступ в 10-15 см от линии потолка;
оптимальное расстояние между приточным входом и выпускной трубой — 3 м, высота вытяжной трубы над крышей гаража составляет 50 см.
если результат расчета диаметра вентиляционного канала достаточно велик, используйте две вентиляционные трубы с общим поперечным сечением не меньше расчетного.

Как выбрать вентилятор вытяжной для гаража

В гаражах вентиляцию размещают на верхней и нижней зоне, согласно ВСН 01-89. Если в гараже стоит автомобиль, стоит учитывать, что выхлопные газы тяжелее воздуха. Мощность двигателя машины используется для расчета расхода воздуха:

350 м3/ч — до 90 кВт/120 лошадиных сил;
500 м3/ч — от 90 до 130 кВт/от 120 до 180 лошадиных сил;
650 м3/ч — от 130 до 175 кВт/от 180 до 240 лошадиных сил;
800 м3/ч — 175 кВт/240 лошадиных сил.

Необходимо всё точно рассчитать.

Схемы

В данном разделе мы представим несколько самых эффективных схем обеспечения гаражей вентиляционными системами, эффективными как для самого гаража, так и для погреба (подвала).

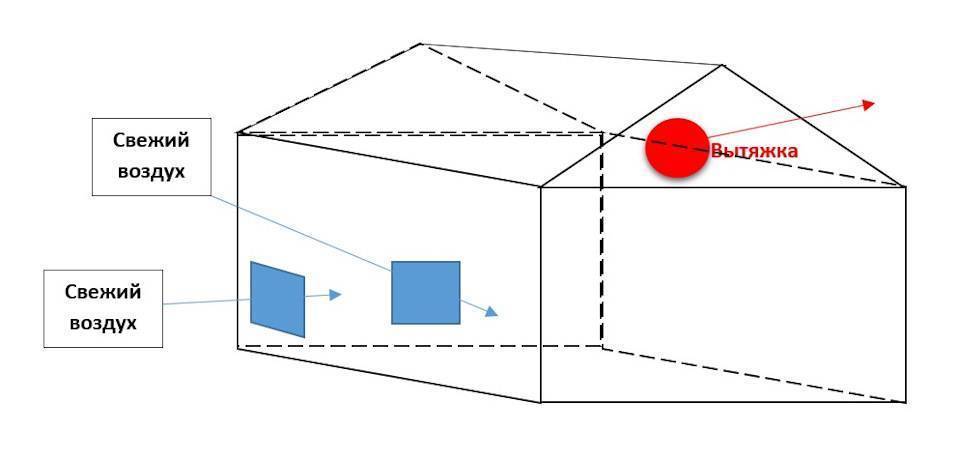

Естественная вентиляция. Схема движения воздуха.

Для гаражей данный тип вентиляции является самым распространенным, благодаря эффективности, простоте и дешевизне. Естественная вентиляция работает по следующей схеме: потоки отработанного воздуха нагреваются и выводятся через отводной канал, при этом в помещении гаража возникает зона разряжения, которая тут же заполняется воздухом из притока.

Чтобы выполнить монтаж самостоятельно, необходимо подготовить следующие инструменты:

Перфоратор для долбления отверстий.
Болгарка или пила по металлу.
Трубы ПВХ (их номенклатуры канализационных изделий).
Решетки на концы труб снаружи.

Правильное обустройство вентиляции в гараже обезопасит металлические детали автомобиля от коррозии

Пошагово монтаж осуществляется следующим образом:

Необходимо произвести расчет площади вентканалов. Не путать площадь с диаметром. Для упрощения подсчетов мы представим таблицу с актуальными данными для самостоятельного подбора параметров сечения труб для вентиляции.
Перфоратором изготавливаются отверстия, в которое будут вмонтированы трубы ПВХ. Герметичность обеспечивается посредством монтажной пены. Приточное отверстие должно быть внизу, отводное – вверху и на противоположной стене.
Наружные отверстия закрываются решетками.

Важно! Многие защитные решетки смонтированы, как диафрагма, которая позволяет регулировку сечения, тем самым позволяя уменьшить (увеличить) приток воздуха в помещение. Это актуально в зимний период.

Наружные отверстия труб закрываются решетками во избежание проникновения мелких грызунов

Схема принудительной вентиляции в гараже

Механическое побуждение циркуляции воздуха является более эффективным вариантом обеспечения гаража свежим воздухом. Приток будет обеспечен вентиляторами, которое дополнительно монтируются в систему. При этом площадь гаража не играет большого значения, в случае если речь идет о частном помещении стандартных габаритов. Следует отметить тот факт, что для обеспечения такой вентиляции потребуется электроэнергия и покупка дополнительного оборудования. Если гараж располагается под землей, то принудительная вентиляция – это единственный возможный способ обеспечения помещения свежим воздухом.

Приточный вентилятор для организации принудительной вентиляции

Данная система наиболее целесообразна в зимний период, так как она может быть дооснащена различными устройствами прогрева воздуха.

Комбинированный способ вентилирования гаража

Данный способ представляет собой комбинацию из естественной системы для наполнения помещения воздухом с принудительной для его отвода с помощью вентилятора. В итоге вентилятор, смонтированный на оттоке, дополнительно создает тягу для притока воздуха через естественный приток.

Принудительная система вентилирования обеспечит более эффективную вентиляцию гаража

Эффективность системы практически не зависит от того, в каком месте будет смонтирован вентилятор для оттока и труба для притока. Трубы можно монтировать даже на одной стене, но нельзя выполнять монтаж труб против друг друга – в этом случае возникнет устойчивая тяга без циркуляции воздуха внутри помещения.

В заключение отметим тот факт, что многие владельцы гаражей дооснащают приточную систему дополнительными вентиляторами. Это мероприятие считается актуальным только в том случае, если труба установлена вертикально и при монтаже были проложены сгибы. Если правильно проанализировать все инженерно-архитектурные параметры гаража, то можно правильно обустроить вентиляционную систему, используя рекомендации данной статьи.

Переоборудование естественной вытяжной системы в принудительную

Временное и постоянное отопление гаража

Какой тип вентиляции выбрать

Тип вентиляции нужно выбирать, ориентируясь на особенности конструкции помещения, наличия погреба или смотровой ямы, варианта фундамента и варианта утепления и гидроизоляции покрытия пола в гараже. Вентиляция может быть трех видов:

естественная вентиляционная система – воздух с улицы через вентиляционные отверстия поступает в помещение и выводится вместе с влажными парами путем естественного сквозняка. Такая система хороша тем, что не требует наличия электросети и такую систему в металлическом гараже легко сделать самому;
принудительная вентиляция – надо устанавливать вентилятор, который и будет гонять воздух по гаражу. Постоянно использовать электрическую вентиляцию дорого, но, для боксов, которые установлены на земляном полу, и в которых ежедневно проводятся ремонтные работы, принудительная вентиляция необходима;
комбинированная вентиляция в гараже – оптимальное соотношение двух типов вентиляции металлического гаража. Автоматическая регулировка включения вентилятора помогает снизить расход электроэнергии и поддерживать в боксе необходимый процент влажности.

Если в гараже есть смотровая яма, то движение воздуха должно быть скорректировано с учетом этого пространства, в котором всегда наиболее высокая влажность.

Как смонтировать вентиляцию: нюансы

Прежде чем дать ответ на подобный вопрос, необходимо точно рассчитать свои финансовые возможности. Наилучшая вентиляционная система, смонтированная в гараже, обойдется приблизительно в 1200 долларов. Не все могут себе такое позволить. Поэтому лучше всего применить естественную вентиляцию, можно смонтировать и комбинированную систему. Эту работу можно провести самостоятельно, без приглашения бригады мастеров.

Естественная вентиляция, пожалуй, самый менее затратный способ, при котором будет происходить воздухообмен помещения. Чтобы применить такой способ, нужно во время строительства гаража предусмотреть в стене пару отверстий.

Первое, приточное, должно находиться около пола, другое, вытяжное, рядом с потолком. Чтобы такая система правильно работала, необходимо расположить эти отверстия диагонально на разных стенах. Их диаметр определяется из конкретного расчета. Каждые 15 мм воздухоотводящей трубы равны 1 кв. м гаража.

Схема приточной вентиляции.

Отрицательной стороной естественного вентилирования считается невысокая эффективность. Это связано с тем, что такая система находится в большой зависимости от самых разных факторов, а этого недостаточно, чтобы бороться с выхлопами и всевозможными испарениями.

Комбинированная вентиляция напоминает естественную. Но разница между ними все-таки имеет место. В гараже тоже должны быть отверстия, через которые будет поступать чистый воздух и удаляться отработанный.

Однако в данном случае совершенно не важно, где будут находиться отверстия. Их можно располагать на одной и той же стене, выдерживая один и тот же уровень. Единственным условием, которого нужно придерживаться, является положение отверстий

Они не должны смотреть в лицо друг другу. В противном случае свежий воздух не сможет попасть внутрь, воздушный поток закольцуется

Единственным условием, которого нужно придерживаться, является положение отверстий. Они не должны смотреть в лицо друг другу. В противном случае свежий воздух не сможет попасть внутрь, воздушный поток закольцуется.

Положительный эффект комбинированной вентиляции связан с принудительным вентилированием за счет встроенных в выходные трубы специальных вентиляторов. Работа системы в этом случае основана на создании давления. Загрязненный воздух удаляется из помещения, его меняет чистый воздушный поток. Заметим, что установленная комбинированная вентиляция способна работать круглогодично, причем смонтированные вытяжные вентиляторы не нуждаются в большом количестве электроэнергии.

Как обустроить вентиляцию в гараже?
