Что такое винтовые сваи, их разновидности и особенности

Создание ростверка

Эскиз создания свайного фундамента для кирпичного ограждения с ковкой

Поскольку вес кирпичного забора довольно велик, необходимо создание ростверка – бетонной ленты, что будет опоясывать сваи по периметру и объединять их в единую прочную конструкцию, передавая им весовые нагрузки. Ширина ростверка возле свай равна толщине будущих кирпичных столбов, на всех остальных участках – толщине полотна забора.

Если, например, столбы выкладываются в полтора кирпича плюс 10 мм на расшивку, то ширина ростверка возле свай для кладки из обычного кирпича с размерами 25х12х6,5 см и расшивочными швами в 10 мм будет составлять 38 см (25+12+1). А на участках, где будут стоять заборные секции, уложенные в один кирпич – 25 см (12+12+1).

Для создания ростверка снимается верхний рыхлый слой почвы, создается подушка из песка, далее устанавливается опалубка, куда помещаются арматурные прутья и заливаются бетоном.

Расчет и проектирование свайно-винтового фундамента

Точный расчет винтового фундамента выполняет конструкторское бюро. Этот этап входит в список обязательных работ при подготовке проектно-технической документации на возведение здания. При этом учитываются несколько показателей:

• определяют тип почвы — эта характеристика влияет на выбор свай и прочность фундамента;
• глубина промерзания — к этому показателю добавляют 20-25 см;
• глубина пролегания грунтовых вод;
• проводится расчет несущей способности 1 сваи;
• определяют вес готового здания с учетом строительных материалов.

Расчет и проектирование фундамента выполняет конструкторское бюро.

Оценка несущей способности

Для каждой сваи указывается ее несущая способность. Так, для опоры диаметром 108 мм этот показатель достигает 5-9 т. Ориентироваться только на эти характеристики не следует, т. к. диапазон составляет 4 т.

На это значение влияет и несущая способность почвы, которая изменяется в зависимости от ее типа. Определить вид грунта для дальнейших подсчетов можно 3 способами:

1. Геологическими изыскательскими работами. В ходе их проведения эксперты пробуривают на участке скважину, берут образцы земли и изучают их. Этот способ дает максимально точные результаты и имеет минимальный поправочный коэффициент — 1,2. Минусом этого варианта является высокая стоимость.
2. Вкручиванием пробной сваи. Во время установки опоры проверяют крутящий момент. Поправочный коэффициент в этом случае немного выше — 1,25. Недостаток этого метода заключается в необходимости привлечения специалистов.
3. Бурением скважины своими силами. После достижения нужной глубины из отверстия извлекают грунт и классифицируют его. Поправочный коэффициент достигает 1,6-1,7, однако финансовые затраты минимальные.

Оценка нагрузок

Под нагрузкой принято понимать вес готового строения вместе с мебелью и снежным покровом на крыше в зимнее время. Расчет лучше поручить опытным специалистам, однако приблизительные данные можно вычислить самостоятельно.

Оценку нагрузок лучше поручить опытным специалистам.

Для расчета потребуется несколько показателей:

1. Площадь стен (внешних и внутренних) и материал.
2. Площадь междуэтажных перекрытий и материал, из которого они изготовлены.
3. Площадь крыши и разновидность кровельного материала.
4. Вес ростверка. Его рекомендуют учитывать только в том случае, если сваи обвязываются железобетонной конструкцией. При использовании деревянного бруса такой ростверк можно не учитывать.

Число свай

Чтобы рассчитать количество опор, суммарное значение нагрузки при строительстве делят на возможную нагрузку 1 сваи. Если полученное число дробное, то его округляют в большую сторону. Например, результат 14,7 будет округлен до 15. Количество опор, полученное в результате расчета по формуле, является минимальным, но не окончательным. Некоторые корректировки вносят с учетом проекта здания

При этом важно учитывать план постройки и материал, используемый для строительства:

1. Шаг 3000 мм при установке опор применяют, если дом будет из бруса, бревен или построен по каркасной технологии.
2. Шаг 2000 мм рекомендуется для более тяжелых конструкций, например, дома из шлако-, газо- или пенобетона.
3. Шаг 3000-3500 используют при возведении легких ограждений.

При расстановке свай важно соблюдать несколько требований:

1. Опоры должны быть по углам дома и в местах, где несущие стены примыкают к внешним или пересекаются между собой.
2. В местах прохождения капитальных и наружных стен опоры должны располагаться на равном друг от друга расстоянии. Шаг рассчитывают с учетом строительных материалов.
3. Пристройки к дому должны иметь отдельный фундамент, не связанный с опорой дома. В целях экономии можно использовать сваи меньшего диаметра.
4. Если в доме будет камин, печь или котел, то в этом месте устанавливают 2 дополнительные опоры.

Чтобы рассчитать количество опор, вычисляют нагрузку на одну сваю.

Пример вычисления количества свай

Рассмотрим особенности расчета на примере дома квадратной формы с периметром 8х8.

К другим особенностям строения относятся:

• каркасный тип, крыша из шифера, крыльцо;
• размеры фундамента – 8х8, высота строения – 3 метра;
• в доме 3 комнаты, образованные пересечением сплошной стены длиной 8 метров и перегородки длиной 4 метра;
• каркас изготовлен из бруса 150х150, ростверк – 200х200;
• стены обшиты сендвич-панелями.

Вычисление площади стен:

• наружные – 8*3*4=96 кв. м;
• внутренние – 8*3+4*3=36 кв. м.

Вычисление массы стен при использовании табличных значений для массы 1 кв. м:

• наружные (несущие) – 50*96=4800 кг;
• перегородки – 30*36=1080 кг;
• общая масса – 4800+1080=5880 кг.

Вычисление массы цокольных и чердачных перекрытий при использовании табличных значений для массы 1 кв. м:

• цокольное – 8*8*150=9600 кг;
• чердачное – 8*8*100=6400 кг;
• общая масса – 9600+6400=16000 кг.

Для определения массы дополнительной нагрузки (внутреннего наполнения дома: отделочных материалов, вещей, оборудования) используется табличное значение 350кг/1кв. м. При вычислении нагрузки для двухэтажного дома вес дополнительной нагрузки умножается на 2.

8*8*350=22400 кг.

Вычисление общей нагрузки на фундамент:

16000+22400=38400 кг.

Вычисление количества свай по формуле К=Р*к/S, где:

«Р» – общая нагрузка;

«к» – коэффициент надежности (в примере – 1.4);

«S» – максимальная нагрузка на 1 сваю (это значение опирается на специфику сваи, в примере это – опора с диаметром 300 мм).

Сопротивление грунта определяется спецификой той местности, на которой возводится дом. В примере это грунт со средней плотностью 3 кг. /куб. см., слабым промерзанием 1 метр и глубоким залеганием грунтовых вод.

38400*1.4/2600=20.6

Приведенный пример показывает возможный вариант вычислений. Он не учитывает конкретную специфику отдельного строения, которая может повлиять на конечное количество свай и их размещение в плане фундамента.

Один из главных моментов – отделочные материалы и прочее наполнение дома, составляющее примерно половину нагрузки. Табличное значение отталкивается от усредненного веса материалов. Если используется массивная обшивка, например, плиты гранита или мрамора, кладка камня или кирпича и т. п., показатель общей нагрузки может существенно измениться. В таких обстоятельствах без точного подсчета веса всех элементов, относящихся к дополнительной нагрузке, не обойтись.

О свайных фундаментах и рекомендованном расстоянии между сваями смотрите в этом видео.

Монтажные работы

Перед началом работы предварительно определяются места, где будут располагаться сваи. Обязательно нужно рассчитать глубину промерзания почвы, ведь сваи нужно загнать в землю на 50 см ниже уровня промерзания.

Определяется состав грунта, для этого с глубины 12 см берется почва и отправляется на анализ. Рекомендовано брать пробу несколько раз в разных местах.

После ввинчивания сваи ее заполняют раствором, чтобы усилить конструкцию и исключить попадание влаги.

На верхнюю часть сваи приваривается стальная пластина, она необходима, чтобы нагрузка будущего строения была распределена на основание равномерно. Сварные швы обрабатывают антикоррозийными составами.

На заключительном этапе свайный фундамент обвязывают деревянным брусом или швеллером, это усилит жесткость и удержит сваю в начальном положении.

Области использования винтовых свай

Винтовые сваи надёжно укрепили своё существование в мире, в особенности в России из-за необычного климата страны, который влечёт за собой сложные грунтовые условия. Конструкция с использованием подобных конструкций позволяет возводить фундамент для малоэтажных зданий за короткое время. Даже в местах постоянной мерзлоты или при наличии болотистых местностей у опытных строителей не возникнет проблем со своей работой.

Использовать фундамент при помощи винтовых свай можно при постройке любого здания, неважно какой материал для стен будет использоваться, пусть это будет кирпич или дерево

На что необходимо обратить внимание при постройке — это количество используемых опор, число зависит от толщины стен самого здания и его размеров

На этом область применения не заканчивается. Использовать винтовые сваи также можно при постройке фундамента под опоры для линий электропередач и любых других высотных сооружений. Остриё с лопастью способно выдержать большие нагрузки на возведённые сооружения даже в пучинистом грунте

Важно понимать, что используя обычный вид опор, в зимнее время сила морозного пучения может выдавить сооружение наверх, это может повлечь за собой трагичные последствия

Имеются и другие области применения винтовых свай, к примеру, такие как:

1. Фундамент под лёгкие сооружения (рекламный щит, заборы и т. д .).
2. Возможное использование в случае установки исторического памятника или обычного торгового павильона, которые с большой вероятностью будут менять свое месторасположение в будущем.

Перечислять области применения винтовых свай можно ещё очень долго, так как они подходят практически под любой вид возводимого объекта.

Какие преимущества у свай винтовых

Чтобы понять, насколько выгодно строить забор на винтовых сваях, предлагаем вернуться в недалёкое прошлое. Приходилось ли вам иметь дело с забором на обычных, пусть даже забетонированных столбах? Если нет, спросите мнение друзей или знакомых. Если да, вы и без нас знаете, как сильно начинают «играть» столбы при замерзании грунта и его оттаивании.

Зачастую подвижка опор выполняется неравномерно. Забор клонит в сторону, обшивка серьёзно деформируется. Результат давно известен – приходится делать ремонт.

И ещё немного информации. На столб из бетона диаметром до 25 см действует выталкивающая сила в 3-4 тонны. Это научный факт, доказанный учёными. А вот на винтовые сваи на забор выталкивающая сила не действует. Они легко входят в почву, не нарушают её целостности. Поэтому площадь сцепления с замёрзшим грунтом намного меньше.

У винтовых свай есть ряд преимуществ

Но давайте вернёмся к преимуществам. Одно из них мы уже назвали – это надёжность конструкции, на которую вообще не действуют заморозки. Вот ещё несколько достоинств винтовых свай:

Простота установки. Во-первых, монтаж может производиться в любое время года – и знойным летом, и холодной зимой. Во-вторых, материал не нуждается в дополнительных земляных или бетонных работах. Высокая прочность. Каждый металлический элемент легко выдерживает нагрузку в несколько тонн

Надёжность, о которой говорилось выше Без ремонта такие заборы могут простоять (внимание!) более 100 лет. Простота демонтажа

При необходимости, забор легко переносится в другое место. Универсальность Допускается установка абсолютно на любом грунте – даже болотистом. Всесезонность

Мы уже говорили об этом, но хотим ещё раз акцентировать внимание на важном преимуществе. Глубокой осенью и зимой все бетонные работы замирают до наступления весны

А монтаж винтовых конструкций можно смело проводить в декабре-январе

Даже если участок засыпан снегом, достаточно убрать его перед началом монтажа – и можно приступать к работе

А монтаж винтовых конструкций можно смело проводить в декабре-январе. Даже если участок засыпан снегом, достаточно убрать его перед началом монтажа – и можно приступать к работе.

Заманчиво, не правда ли? Слишком уж сладко написано – возразят простые пользователи. И будут частично правы. Ведь недостатки у винтовых свай тоже есть, но они совсем незначительны. Можно отметить лишь один минус – относительно высокую стоимость установки, если за дело берётся специальная техника. Устранить этот недостаток легко – достаточно сделать все работы вручную, не привлекая сторонних специалистов.

Как произвести установку?

Процесс создания надежного каркаса под деревянный, бетонный или выполненный из профнастила забор состоит из нескольких этапов:

1. Разметочный. На участке определяются все места, где будут завинчены сваи. Она ведется от самого дальнего угла ограждения. Вначале обозначается первая точка можно использовать небольшой деревянный кол. Затем от него на равных промежутках обозначаются остальные опоры. После их разметки стоит убрать верхний слой почвы, выкопав небольшие ямки. Расстояние между сваями должно быть в пределах от 2,4 до 2,8 м. Оптимальной и кратной для расчетов будущих материалов является длина в 2,5 метра.
2. Подготовительный. Производится пробное ввинчивание сваи на выбранную глубину. Идеальным считается расстояние – 1,5 метра. Если изделия установить выше этого размера, то может быть, что при морозе сваи поднимутся вверх.
3. Установочный. Одному человеку ввинтить сваю очень сложно, ведь ее высота 3 метра, и нужно еще учитывать ее диаметр. К тому же устанавливать ее нужно строго вертикально, так как если допустить ее наклон выровнять конструкцию будет невозможно. Для удобства установки многие используют рычаг, представляющий собой металлическую трубу малого сечения. Она идет длиной около 2 метров, устанавливается на сваю, а с каждого ее конца становится один человек и прокручивает полученную конструкцию. Все сваи должны быть углублены на одинаковое расстояние, чтобы выдержать его, нужно сделать отметку на одной опоре, а затем по ней выполнить разметку на остальных сваях.
4. Корректирующий. После установки всех опор необходимо будет привести их к одинаковой высоте. Вначале внутреннюю пустоту свай заполняют бетонным раствором, этот прием повысит несущую способность опор. Затем они обрезаются до нужной высоты. Для надежности изделия вскрываются еще одним слоем антикоррозионного средства.
5. Монтажный. На этом этапе выполняется установка выбранного материала для ограждения. Если это модульный вариант, то его монтируют прямо на сваи, тоже происходит и сеткой рабицей. Установка забора из профнастила предполагает выполнение связующих перемычек между опорами – лаг. Они привинчиваются или привариваются к опорам, для крепежа профнастила предусматриваются уголки. Листы материала устанавливаются параллельно несущим опорам. Чтобы избежать перекосов, нужно четко провести замеры профнастила, которые прикрепляются к лагам заклепками, между ними выдерживается расстояние в 30 см. Таким образом можно крепить другой листовой материал.

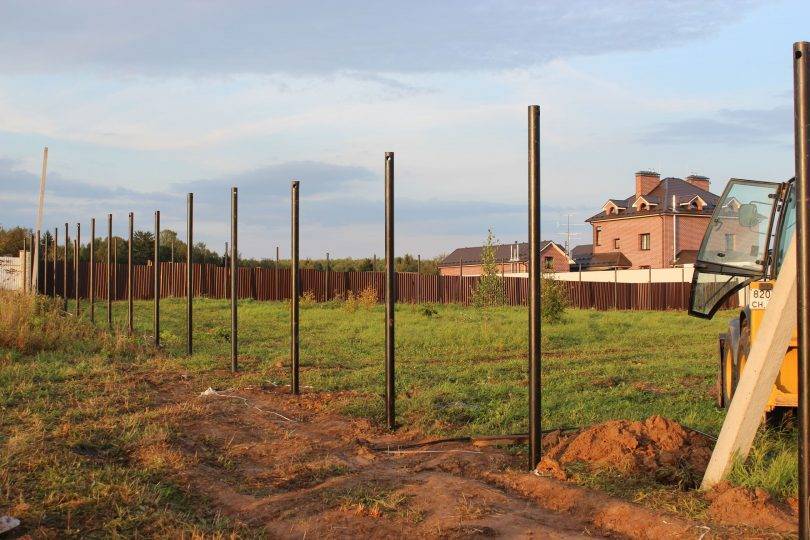

На видео – винтовые сваи для забора:

История появления

Широкое использование свайного фундамента стало возможным в начале 50-х гг. Развитие этой строительной технологии было обусловлено появлением оборудования для ввинчивания опор.

После многочисленных экспериментов в 1955 г. вышла научная работа ТУВС-55, подготовленная отечественными учеными и строителями.

В этом труде содержалось большое количество технических указаний по вопросам проектирования свайных фундаментов. С того времени эти разработки приняли в качестве стандартов.

Винтовые сваи широко используются для строительства оснований.

Нормы и правила, используемые в XXI в., несколько изменились, однако многие положения были заимствованы из ТУВС-55.

Как выбрать

Учитывая, сколько наносится маркировок, можно предположить, на какое количество параметров нужно обращать внимание при выборе. А разновидностей действительно много, поэтому, чтобы среди них не потеряться, в первую очередь учитывают:

• Марку стали. Она зависит от веса конструкции на сваях, а также геологии и химического состава почв на участке.
• Толщина стенки — чем агрессивнее почвы, тем толще она должна быть.
• Диаметр ствола — чем тяжелее окажется конструкция сверху, тем больше диаметр.
• Длина ствола — зависит от точки промерзания почв.
• Диаметр лопастей и их вид — зависит от сложности грунта.

Отсеяв неподходящие варианты по этим параметрам, выбор сделать гораздо легче.

Какие преимущества у свай винтовых

Чтобы понять, насколько выгодно строить забор на винтовых сваях, предлагаем вернуться в недалёкое прошлое. Приходилось ли вам иметь дело с забором на обычных, пусть даже забетонированных столбах? Если нет, спросите мнение друзей или знакомых. Если да, вы и без нас знаете, как сильно начинают «играть» столбы при замерзании грунта и его оттаивании.

Зачастую подвижка опор выполняется неравномерно. Забор клонит в сторону, обшивка серьёзно деформируется. Результат давно известен – приходится делать ремонт.

И ещё немного информации. На столб из бетона диаметром до 25 см действует выталкивающая сила в 3-4 тонны. Это научный факт, доказанный учёными. А вот на винтовые сваи на забор выталкивающая сила не действует. Они легко входят в почву, не нарушают её целостности. Поэтому площадь сцепления с замёрзшим грунтом намного меньше.

У винтовых свай есть ряд преимуществ

Но давайте вернёмся к преимуществам. Одно из них мы уже назвали – это надёжность конструкции, на которую вообще не действуют заморозки. Вот ещё несколько достоинств винтовых свай:

Простота установки. Во-первых, монтаж может производиться в любое время года – и знойным летом, и холодной зимой. Во-вторых, материал не нуждается в дополнительных земляных или бетонных работах.
Высокая прочность. Каждый металлический элемент легко выдерживает нагрузку в несколько тонн.
Надёжность, о которой говорилось выше
Без ремонта такие заборы могут простоять (внимание!) более 100 лет.
Простота демонтажа. При необходимости, забор легко переносится в другое место.
Универсальность
Допускается установка абсолютно на любом грунте – даже болотистом.
Всесезонность

Мы уже говорили об этом, но хотим ещё раз акцентировать внимание на важном преимуществе. Глубокой осенью и зимой все бетонные работы замирают до наступления весны

А монтаж винтовых конструкций можно смело проводить в декабре-январе. Даже если участок засыпан снегом, достаточно убрать его перед началом монтажа – и можно приступать к работе.

Заманчиво, не правда ли? Слишком уж сладко написано – возразят простые пользователи. И будут частично правы. Ведь недостатки у винтовых свай тоже есть, но они совсем незначительны. Можно отметить лишь один минус – относительно высокую стоимость установки, если за дело берётся специальная техника. Устранить этот недостаток легко – достаточно сделать все работы вручную, не привлекая сторонних специалистов.

Изготовление винтовых свай своими руками: видео и фотоматериалы

В принципе, особой сложности в изготовлении винтовых свай нет. Потому что это труба, на которой надо сделать наконечник в виде копья и установить лопасти. Все крепления выполняются сваркой.

Изображение	Описание работ
	Итак, берём трубу и листовой металл.
	Надо подготовить три шаблона: для изготовления конуса наконечника, внутренних отверстий лопастей и внешнего их контура.
	Первый изготавливается из жести из расчёта четыре сектора. То есть, надо длину окружности трубы (π×D) разделить на 4. Затем сместить данный параметр на 45° и полученные точки соединить между собой. Получится вот такой треугольник. В качестве второго шаблона можно применить использованный отрезной диск, который подгоняется под диаметр трубы.
	В качестве шаблона для внешнего контура лопастей используется целый отрезной диск.
	На лист металла с помощью шаблонов наносятся контуры будущих лопастей с линиями, по которым будет производиться разрезание.
	Заготовки можно резать плазморезом или газовым резаком.
	Плазморезом работать быстрее, да и резы получаются ровными без подтёков металла.
	Должны получиться вот такие заготовки.

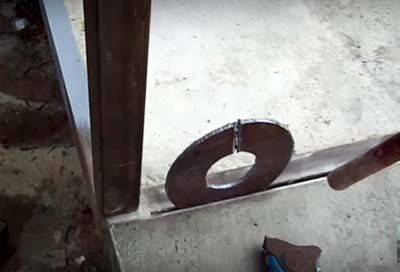

	Заготовка закрепляется в тиски или между двумя прочными металлическими профилями.

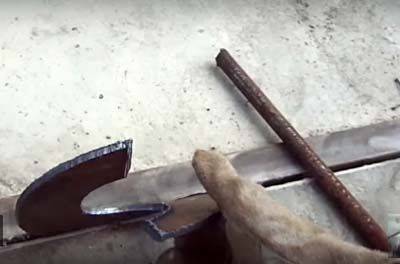

	Между краями вставляется рычаг, это может быть труба или арматура. Затем надо рычагом выдавить один отрезанный конец заготовки на себя.
	Должно получиться вот так. После чего надо перевернуть заготовку и подтянуть таким же образом и второй конец, чтобы придать ему наклонную форму.
	На этом фото чётко видно, в какой последовательности надо делать наконечник. То есть, по шаблону вырезаются секторы трубы, получается форма в виде короны. Затем зубцы надо большим молотком или кувалдой свести в одну точку и обварить их по краям.

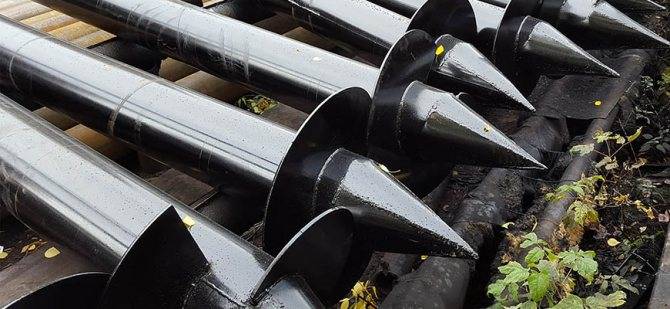

	Винт надевается на трубу и обваривается со всех сторон по местам соединения. Нельзя оставлять ни один не проваренный участок, потому что конструкция подвергается при вкручивании в грунт большим нагрузкам.

Не забываем обработать готовое изделие антикоррозионным составом. Для лучшего вкручивания свай края лопастей затачивают болгаркой, чтобы они стали острыми.

Вес, масса и размеры винтовых свай

Сваи винтовые имеют вес и размеры, разработанные и утвержденные строго в соответствие с ГОСТами. А нормативные документы, в свою очередь, основаны на многочисленных практических испытаниях и экспертизах. В ходе такого многоступенчатого процесса удалось подобрать оптимальные размеры с учетом несущих характеристик.

Размеры винтовых свай

В приведенной ниже таблице указано соответствие диаметров и длины сваи к рабочей массе конструктивного элемента.

Длина сваи, мДиаметр сваи, мм577689108133159165011 кг.12 кг.14 кг.22 кг.27 кг.38 кг.180011 кг.13 кг.15 кг.23 кг.29 кг.41 кг.200012 кг.14 кг.17 кг.25 кг.31 кг.45 кг.250014 кг.17 кг.20 кг.30 кг.38 кг.55 кг.300016 кг.19 кг.23 кг.35 кг.44 кг.64 кг.350018 кг.22 кг.26 кг.40 кг.51 кг.74 кг.400020 кг.25 кг.29 кг.45 кг.57 кг.83 кг.450022 кг.27 кг.32 кг.50 кг.63 кг.93 кг.500024 кг.30 кг.36 кг.55 кг.70 кг.102 кг.550026 кг.33 кг.39 кг.60 кг.76 кг.112 кг.600028 кг.36 кг.42 кг.65 кг.84 кг.121 кг.650030 кг.39 кг.45 кг.70 кг.90 кг.131 кг.700032 кг.42 кг.48 кг.75 кг.97 кг.140 кг.750034 кг.45 кг.51 кг.80 кг.103 кг.150 кг.800036 кг.48 кг.54 кг.85 кг.110 кг.159 кг.850038 кг.51 кг.57 кг.90 кг.116 кг.169 кг.900040 кг.53 кг.60 кг.95 кг.124 кг.178 кг.

Диаметр винтовых свай служит ключевым параметром при использовании в строительстве. Длина может быть изменена с помощью простой нарезки первоначального прута, а вот диаметр закладывается в проекте и с учетом этого изготавливается на производстве. Архитектор, при выборе свайно-винтового типа основания для будущего строения, обязан точно рассчитать не только параметры фундамента, но и оптимальные габариты и характеристики свай.

Вес, размер, масса и другие характеристики винтовых свай

Рассмотрим винтовые сваи, размеры и характеристики которых играют важную роль при формировании несущей способности фундамента. Установлены средние несущие способности для каждого типа сваи: например, диаметр 76 мм обеспечивает надежную опору для нагрузки в 3 тонны; диаметр 108 мм увеличивает несущую способность до 5-7 тонн. Особенность конструкции заключается в том, что вес самой сваи не оказывает влияния на несущие характеристики будущего основания.

Самая распространенная длина сваи составляет 2,5 метра.

Такая величина обеспечивает надежность конструкции и качество основания для любого типа здания. В целом, на современном строительном рынке присутствуют сваи с длиной от 0,5 метра до 11,5. Хотя большинство из них редко применяются в производстве.

Как уже упоминалось, вес винтовой сваи 108 мм способен обеспечить достаточную опору для нагрузки до 7 тонн. Отсюда следует вывод – конструкция сваи служит лучшим примером рационального использование материалов. При минимальных вложениях и точном следовании проекту удается создавать строения высокой прочности и безопасности.

Толщина и марка металла

При изготовлении свай берется во внимание предполагаемая на них нагрузка и условия эксплуатации. Исходя из этого, рассчитывается их толщина. При процессах коррозии стенка сваи истончается

В связи с этим при нормальных показателях грунта (нейтральный) по существующим стандартам толщина стенки должна составлять 8 мм, а там где присутствует химическая активность – 9,5 мм. При строительстве необходимо на это обращать внимание. Так как некоторые производители нарушают требуемые международные стандарты, то это сказывается на качестве используемых конструкций

При процессах коррозии стенка сваи истончается. В связи с этим при нормальных показателях грунта (нейтральный) по существующим стандартам толщина стенки должна составлять 8 мм, а там где присутствует химическая активность – 9,5 мм

При строительстве необходимо на это обращать внимание. Так как некоторые производители нарушают требуемые международные стандарты, то это сказывается на качестве используемых конструкций

Следует учитывать, как толщину стенок конструкции, так и ее лопастей. Если происходит строительство временного или легкого объекта, то допускаются такие показатели, как 5 мм. При строительстве крупных объектов с длительным сроком эксплуатации требуется придерживаться показателей 9,5-12,5 мм.

Разновидности свай по области применения

При строительстве на талых грунтах (промерзает – оттаивает) учитывается объемы возводимых объектов. В зависимости от этого определяются размеры лопастей. Винтовые конструкции можно устанавливать в регионах с любыми погодными условиями, кроме скального грунта (допускаются небольшие архитектурные формы). Их использование сокращает сроки строительства в 2,5 раза по сравнению с другими технологиями.

Многовитковые рекомендованы для скальных и полускальных, пучинистых грунтов. В многолетнемерзлом грунте устанавливают узколопастные конструкции при соотношении диаметра лопасти к стволу более 1,5. Предварительно бурят лидерную скважину, соблюдая требуемые нормы. Такие конструкции обеспечивают точность установки, что трудно достичь при многолопастном варианте. Широколопастная модификация требует большого профессионализма при выполнении монтажных работ.

При установке того или иного типа свай учитываются такие показатели, как грунтовые условия, площадь строительных работ.

Типоразмеры винтовых свай для фундамента

Виды сваи	Диаметр лопасти в мм	Диаметр трубы в мм
Винтовая для талого	300-8500	108-325
Многолетнемерзлого	300-480	168-425
Многовитковые	76-108	До 5000
