Вентиляция в погребе за 5 простых шагов

Особенности обустройства

Для чего нужны продухи в фундаменте ясно. Они являются основными элементами устройства вентиляции, которая необходима для удаления в подполе влажного воздуха, а также природного газа радона. Но качество самого процесса проветривания зависит от того, полностью ли были соблюдены при расчете требования СНИП. При любой строительной деятельности проектировщики должны руководствоваться такими особенностями:

1. Приточные и вытяжные вентиляционные отверстия должны располагаться на противоположных друг другу стенах фундамента.
2. Площадь одного продуха должна быть не меньше 0,05 м², и не больше – 0,85 м². Отверстия с большей площадью необходимо армировать.
3. Общая площадь продухов во всем доме должна равняться 1/400 от площади техподполий. А при расположении сооружений в местах с повышенной радиоактивностью – 1/150.

Вентиляция подполья требует равномерного расположения продушин. Главное, избежать появления невентилируемых зон. Для этого нужен дополнительный расчет архитектурных особенностей здания, определяющий особенности фундамента, наличие в нем перегородок и закрытых пространств. Все этапы обустройства многоквартирных домов вентиляцией должны проводиться на первых этапах строительства. А это облегчает не только работу над расчетом, но и монтажом продухов подполья.

Но, чаще всего при работах с фундаментом, к устройству продухов подходят на ранних этапах строительства. Поэтому во время заливки, короб под будущие «окна» закладывают не менее чем в 30 см от земли.

Правильное расположение продухов в подвале, по требованиям СНиП, обеспечивает беспрепятственное движение воздуха под полом. Поэтому в подвалах жилых домов, «окна» располагают симметрично. То есть их количество должно быть четным. А для того чтобы в пространстве фундамента не было невентилируемых зон, крайние от угла продухи должны быть установлены на расстоянии от внутреннего угла здания не более чем 90 см.

Принудительная вентиляция погреба

Самой эффективной считается вентиляция погреба с принудительным побуждением тяги. Электрификация объекта не обязательна, но в приоритете. Вентилятор устанавливается на вытяжку. Приток образуется за счет разряжения внутри овощехранилища.

Внимание: По регламенту ПУЭ в погреб запрещено заводить 24 – 220 В. Используются аккумуляторы или понижающие трансформаторы на 12 – 18 В

На крыше или фасадах здания возможна установка солнечных панелей. Мощности которых достаточно для привода канального осевого вентилятора. Для экономичного расхода электроэнергии внутри погреба обычно монтируются датчики влажности и температуры.

Включается вытяжная вентиляция погреба только при повышении любого из этих показателей. Для отсечки морозного воздуха зимой на приток и вытяжку устанавливаются обратные клапаны.

4.1 Двухтрубная

С вентилятором вентиляция погреба в частном доме получается более компактной в сравнении с естественным побуждением тяги. Вытяжку не нужно задирать выше крыши. Достаточно вывести ее в стену выше ежегодного снежного покрова в регионе эксплуатации.

В автоматическом режиме вентиляция погреба в гараже гарантированно обеспечит сохранность продуктов без неожиданных «сюрпризов».

При этом приточная вентиляция погреба остается энергонезависимой. Здесь вентилятор не нужен.

4.2 Рекуперативная

Основным недостатком всех ранее рассмотренных систем воздухообмена является сезонность эксплуатации. Холодный воздух в -20 градусов и ниже подавать в погреб опасно. Приток находится внизу, воздух сразу попадает на корнеплоды. С вероятностью 95% они замерзнут, начнут гнить.

Для круглогодичной эксплуатации разработан рекуператор. Это замкнутая энергозависимая система с теплообменником внутри. Холодный уличный воздух обогревается здесь теплым воздухом, выходящим из помещения наружу.

При использовании рекуператора вентиляция погреба дома изготавливается с выходом канала в стену наружу. А вентиляция погреба под гаражом возможна непосредственно внутрь этого не жилого помещения.

Осуществляется вентиляция погреба зимой без остановки в период морозов. Что благотворно сказывается на состоянии овощей, фруктов, корнеплодов.

Инструкция по монтажу вентиляции из пластиковых (канализационных раструбных) труб

Устройство вентиляции в погребе гаража разобрано вместе со всеми требуемыми материалами. Теперь предстоит разбор шагов на примере пластиковых труб. Вначале определяется их расположение. В земле за погребом монтаж произвести можно, но велика вероятность разрушения системы вследствие проседания грунта или вспучивания.

Трубы занимают место внутри стен при их возведении. Это лучший вариант. Если здание построено, они устанавливаются на стены. В такой ситуации каналы монтируются в отверстия, сделанные в перекрытии. Существующие щели герметизируются цементом и гидроизолируются битумной мастикой.

Данная последовательность действий поможет разобраться, как правильно сделать вентиляцию погреба в гараже или другом месте:

1. Выполняются расчеты с учетом выбранной системы;
2. Создается схема. В ней указываются повороты при их наличии и места прокладки;
3. Готовятся материалы;
4. Начинается собираться воздуховод. Для поворотов укладываются отводы;
5. По окончанию конструкция отправляется в канал. Отводы помогают соединить ее;
6. Крепятся к стене решетки жалюзийные. Они необязательны, но помогают с ограничением поступления холодного воздуха в зимний период;
7. Монтируются дефлекторы.

Так и создается вытяжка в погребе. Еще устанавливается вентилятор, но вместе с поворотными петлями. Их присутствие на корпусе позволит отодвинуть устройство в случае его ненадобности.

Пошаговая инструкция по монтажу

Инструкция:

Монтаж вытяжной трубы. Сначала её нужно провести по потолку. После этого её нужно вывести на крышу. Лучшее место для установки этого конструктивного элемента — вблизи каменного или дымового канала.

Такое расположение имеет ряд преимуществ:

• улучшение воздухообмена;
• улучшение тяги.

Заслонкой нужно оснастить нижнюю вытяжку. Заслонка даёт возможность регулировать тягу. Верхнее отверстия нужно оснастить решёткой. Решётка будет предотвращать засорение мусором и листвой.

Монтаж приточной трубы. Этот конструктивный элемент устанавливается в противоположном углу. Он выводится на крышу. В верхней части нужно установить специальную сеточку.

Виды систем вентиляции погреба

Первоначально предстоит выбрать манеру передвижения воздуха. В этом плане вентиляция подпола в частном доме может быть естественная либо принудительная. Выбор делается с учетом особенностей помещения и его размеров – без этого эффективная вентиляция подвала невозможна. Жилой частный дом, гараж и сарай являются наиболее частыми местами, где подпол востребован. Важна каждая деталь, но в начале о каждом варианте поподробнее.

Естественная система вентиляции

Возможность ее осуществления объясняется физикой школьных годов – из-за разницы в весе теплый воздух движется всегда вверх, а постоянное движение обеспечивается отличиями в температуре.

Если перенести это на погреб под гаражом или в доме, то такой обмен воздуха происходит так: массы нагреваются и поднимаются, в то время как на их место приходит холодный уличный воздух, который тяжелее. В итоге получается цикличное вытеснение теплого холодным.

Давление и температура взаимосвязаны. Естественное передвижение возможно вследствие того, что вход-выход погреба имеет разное давление. Выполняться приточно-вытяжная вентиляция может по-разному:

1. Однотрубная. Внутри трубу разделяют перегородкой, создавая приток в одной части и вытяжку в другой. Погреб с одной трубой не столь эффективный и рекомендуемый способ;
2. Двухтрубная. Вентиляция погреба с двумя трубами выглядит предпочтительнее – представляет собой две раздельные трубы: приточная и вытяжная.

В таких системах успех зависит от корректного расположения труб – отверстие притока не может иметь более 25-30 см от пола, вытяжное может располагаться только на 10-20 см ниже потолка (дальше грозит сырость). Подходит лишь для маленьких подпольев.

Принудительная система вентиляции

Гораздо лучше выполняет функцию проветривания. Вентиляция в погребе с одной трубой не подходит, что обусловлено комнатами где она может использоваться и следующей конструкцией:

• приток. За него отвечает первая труба. Располагается у стены, а ее конец имеет небольшое расстояние с полом;
• вытяжка. Вторая труба занимает противоположную стену подальше от входа в погреб. Ее расположение заметно выше первой;
• вентиляторы. Обеспечивают поступление и вывод воздуха на улицу.

Принудительная вентиляция погреба применяется для помещений крупных размеров с потолками от двух метров. В обычных системах вентилятор располагается на вытяжном канале, а его мощность выбирается в зависимости от объема погреба.

В более сложных и больших помещениях по одному устройству устанавливается на каждый канал. Но выполнять без профессионала это не рекомендуется – необходим расчет диаметров двух каналов и производительности прилегающим к ним приборов.

Вариации с вентиляторами не единственные – имеются полноценно автоматические системы. Такие встречаются в винных погребах, где нужно тщательно контролироваться температуру и влажность, что осуществляется системой климат-контроля.

Особенности комбинированной системы

К этому способу прибегают при плохой работе естественной вентиляции. Организовать ее несложно – она также с двумя трубами, отличается лишь добавлением вентилятора.

Он за короткий промежуток времени освобождает погреб от собравшегося воздуха, а на его место приходит новый с улицы.  Место установки и количество устройств подбирается аналогично принудительному способу.

В комбинированных схемах производительность вентилятора может достигать 100 Вт. Выбирают осевые приборы. При их использовании также лучше установить обратный клапан – он не допустит холодный воздух.

Естественная вентиляция погреба

Энергонезависимая вентиляция в погребе своими руками возможна при создании естественного побуждения тяги. Разница плотности в этом варианте создается за счет не одинаковой температуры воздушных масс. Либо за счет подсоса при обтекании верхней трубы вытяжки ветром.

Технически вентиляция погреба труба в трубе своими руками гораздо сложнее. Из-за необходимости вывода внутреннего канала наружу на поверхности. Вытяжка должна быть выше впускного отверстия.

Дешевле на порядок вентиляция под погреб получается на этапе его строительства. А правильная вентиляция в погребе на этапе его эксплуатации требует откапывания, как минимум, двух противоположных стен снаружи.

3.1 Двухтрубная

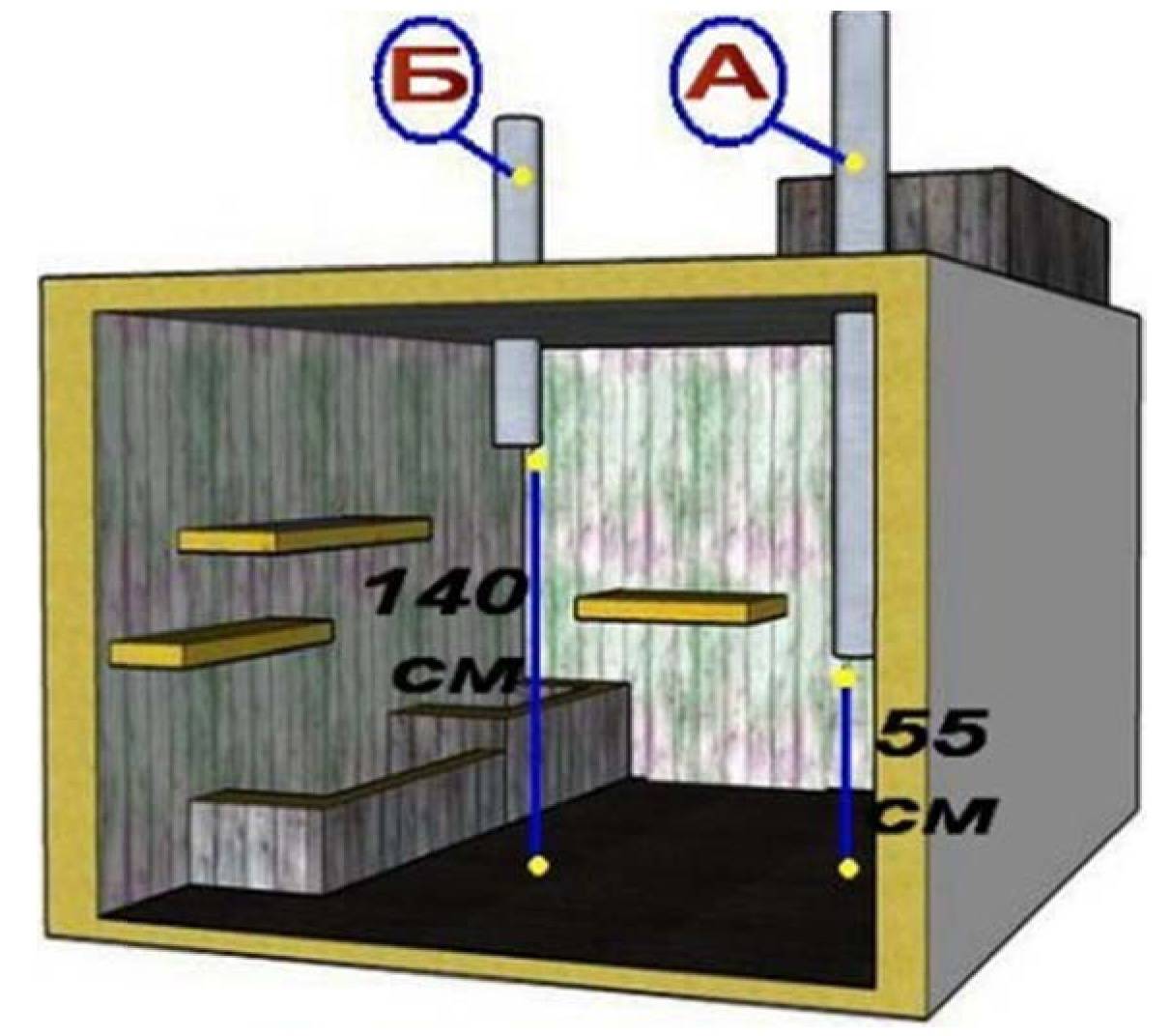

Для вентиляции в погребе с двумя трубами схема приведена на нижнем рисунке.

Основная сложность – необходимость подъема вытяжки над крышей здания. И здесь возможны два варианта:

· узел проходки сквозь плиту в гараже, крышу, кровлю в погребице или доме;

· выпуск в стену, подъем вдоль ограждающей конструкции над скатами крыши.

В первом случае требуется высокая степень надежности герметизации узла проходки. Во втором варианте трубу нужно как-то крепить к стене, ставить растяжки на крыше.

Под землей вентиляция погреба с двумя каналами может проходить снаружи и внутри помещения. Например, пользователь покупает гараж с погребом без системы вентилирования. В этом случае проще всего очистить от земли два участка плиты перекрытия по диагонали.

Затем просверлить отверстия, и запустить туда трубы. Одну ближе к полу овощехранилища – это приточная вентиляция. Другую, наоборот, около плиты перекрытия – это будет канал вытяжки.

На этапе строительства вентиляция погреба с двумя трубами обычно сооружается снаружи. Чтобы увеличить площадь полезного пространства для хранения корнеплодов.

При этом можно использовать резиновые армированные шланги, канализационную трубу, пластиковые короба вентиляции. Или выложить каналы из кирпича, стенового блока.

Не рекомендуется располагать приточку внутри дома. Или, хотя бы, располагать ее в не жилых помещениях. В погребице и гараже приточный канал, наоборот, в приоритете. Его е заносит снегом зимой, не заливает дождем летом.

Вытяжку в любом случае придется тянуть выше уровня крыши. Трубой или канальным способом в стене. Во избежание или для снижения количества конденсата в канале вытяжки его нужно утеплять базальтовой ватой снаружи.

3.2 Труба в трубе

При естественном способе побуждения тяги вентиляция в частном погребе может изготавливаться методом «труба в трубе». Основная сложность здесь заключается в размещении притока, вытяжки в разных углах и уровнях.

Обычно, для притока берется 110 мм труба. Ее монтируют вертикально. Заводят нижний край в плиту перекрытия, но, не опускают ниже. Над землей в гараже она либо оканчивается на уровне 15 см от чистового пола, либо выводится отводом в стену наружу.

Труба диаметром 50 мм входит в нее ли в отвод сверху. Проходит через крышу или вдоль стены снаружи. На верхний оголовок надевается колпак или дефлектор. Внизу, в погребе, труба 50 мм выходит из 110 мм канала почти до уровня пола. Затем отводами протягивается по стене горизонтально в противоположный по диагонали угол.

Это вентиляция погреба с одной трубой и двумя каналами внутри нее. Этот метод обычно используется в погребах, где нужно проложить каналы на этапе эксплуатации. Чтобы не делать лишних отверстий в перекрытии.

Как правильно сделать вентиляцию в погребе ‒ Материалы и инструмент для монтажа вентиляции

Из общего описания вентиляционных систем, приведенного выше, можно понять, что для обустройства эффективной вентиляции в погребе, потребуются:

• Стальные, пластиковые или асбоцементные трубы расчетного диаметра и длины;
• круглые отводы при наличии поворотов по линии вытяжки или притока;
• защитные козырьки или дефлектора для защиты оголовков;
• осевой вентилятор расчетной производительность с рабочей шириной лопастей соответствующей диаметру трубы;
• воздухораспределительные решетки жалюзийного типа.

Инструмент для устройства вентиляции в погребе

Набор принадлежностей для устройства вентиляции в погребе подбирается в зависимости от выбранного типа труб. Для пластиков он будет минимальным, состоящим из измерительной рулетки, карандаша, инструмента для резки, отвертки и молотка.

Стальные трубы дополнительно требуют наличия сварки, которую в данном случае модно заменить хомутовыми зажимными соединениями, но это обойдется дороже.

Выбор воздухообменных труб

Исходя из этого, можно сделать вывод, что самый недорогой и простой вариант — использование пластиковых канализационных труб диаметром 110, 150 или 200 мм. Стальной прокат обойдется намного дороже, а применение сварки усложнит монтаж.

Промышленный выпуск асбоцементных труб сейчас прекращен из-за экологической опасности материала. Поэтому даже, если вам удастся найти недорогие складские остатки, то с наличием соединительных муфт могут возникнуть проблемы. В результате система не будет герметичной и станет доступной для проникновения влаги.

Инструкция по монтажу вентиляции из пластиковых (канализационных раструбных) труб

Вентиляционные трубы из пластика, лучше всего, располагать внутри ограждающих погреб стен. Прокладка в грунте, за пределами строительных конструкций, возможна, но, в случае вспучивания, подвижки и простого проседания грунта, может привести к нарушению целостности системы. Поэтому, выполнять вентиляционные работы, следует во время возведения несущих стен, подвального помещения.

Пример расположения продухов
Приточная труба
Схема обустройства вентиляции

Расположение вентиляционных труб внутри погреба допускается, если система монтируется в уже построенном сооружении. В этом случае пробиваются отверстия в перекрытии, устанавливаются трубы, а все щели герметизируются цементным раствором с промазкой битумной мастикой. Для того, чтобы выполнить монтаж своими руками:

• Произведите расчет необходимого диаметра воздуховодов;
• начертите схему расположения мест прокладки и определите места возможных поворотов, отводами 15, 30, 45 или 90°;
• на основании схемы укомплектуйте материалами каждую линию, при этом учтите, что длина пластиковых труб может быть равна 0.5, 1, 2, 4 или 6 м;
• соберите трубопровод по всей, используя для облегчения работы специальную смазку и болгарку с диском по металлу для резки;
• поместите отводы в места поворотов линии;
• опустите собранный воздуховод в подготовленный канал, соединяя его установленными отводами;
• закрепите на стене в местах отверстий жалюзийные решетки;
• установите на оголовки козырьки или дефлектора.

Монтаж вентилятора в стационарное положение не производится, поскольку он будет создавать помехи для свободной циркуляции воздуха. Как вариант, на его корпусе закрепляются поворотные петли, на которых он ставится в рабочее положение, а когда не нужен, отводится в сторону. Другой способ предусматривает монтаж шпилек, на которых вентилятор фиксируется при необходимости.

Отверстие
Установка направляющих
Фиксация трубы
Заделка отверстия

Виды вентиляционных систем

Существует несколько вариантов, как правильно сделать вентиляцию в погребе: можно использовать уже готовые приборы кондиционирования и просто их установить, а можно сделать воздуховод своими руками.

Второй вариант подходит для бытового использования погреба, первый — для обустройства больших промышленных хранилищ.

Перед тем, как сделать вентиляцию в погребе, следует выбрать наиболее подходящий вариант системы. Они бывают естественными и принудительными.

Основные отличия систем:

• принудительный способ предусматривает установку механизма — стационарного вентилятора. Такой простой, на первый взгляд, метод, подходит для воздухообмена в овощехранилищах больших объемов. Вентилятор для погреба ставят на вытяжной воздуховод;
• для естественной вентиляции также используют вентилятор, но не стационарно, а временно — прибор устанавливается на несколько дней для быстрой просушки хранилища.

Особенности обустройства вентиляции:

• приточную трубу прокладывают через часть фундамента;
• приточная труба должна быть ровной;
• часть вытяжной трубы, необходимо утеплить, для предотвращения появления конденсата.

При выборе определенного типа системы вентиляции следует принимать в расчет периодичность использования и режим поддержки температуры.

Важно! Для эффективного проветривания любого другого помещения, воздухопроводы должны иметь высокую пропускную способность. Чтобы не было недостатка в воздушной массе, очень важно правильно подобрать диаметр трубы для устройства вентиляции погреба

Принудительная вентиляция

Обычная вентиляция с естественной циркуляцией может использоваться только на протяжении 4-5 месяцев, когда холодно. Вентиляция погреба зимой не составляет неудобств, так как разность температур позволяет создать естественные потоки перемещения воздуха.

Но, к сожалению, в теплое время года, когда температура воздуха недостаточно низкая, в погребе образуется застой по причине невозможности перемещения. Для круглогодичного использования погреба рекомендуется устанавливать принудительную вентиляцию, которая бы легко решила большое количество проблем.

Особенности вентиляции в погребе дома

Для создания принудительной циркуляции воздуха в погребе на трубу ставится маломощный вентилятор. Он устанавливается на вытяжную трубу и, откачивая отработанный воздух, создает разность давлений. Именно по этой причине происходит его замена. Дополнительно принудительная вентиляция может применяться в случаях, когда нужно быстро проветрить погреб, или резко в нем понизить уровень влажности.

Как сделать правильно: пошаговая инструкция

Самостоятельный монтаж вентиляционных труб своими руками начинается с подготовки необходимых расходных материалов, определения способа воздухообмена.

Оборудование и материалы

Для обустройства понадобятся:

• асбестовые, пластиковые или оцинкованные трубы одинакового диаметра;
• лист металла или решётка.

Важно
Для подвала с повышенной влажностью допустимо использование трубы большего диаметра для вытяжки.

Из инструментов нужны:

• болгарка;
• перфоратор;
• крепёжные элементы;
• герметик или штукатурная смесь.

Если планируется установка принудительной вентиляции, запасаются вентилятором.

Монтаж системы

Подготовив материалы, инструменты, приступают к монтажу:

1. Перфоратором сверлят сквозные отверстия в стене, расположенные противоположно друг другу. Одно на 10–15 см ниже потолка для вытяжки, а для подачи воздуха — на 15–20 см выше пола.
2. В проёмы вставляют трубы, закрепляют, зазор между трубой и стеной замазывают герметиком или штукатуркой.
3. Вытяжную трубу выводят над поверхностью крыши или земли на расстоянии не менее полуметра. Чем выше труба, тем эффективнее вентиляция.
4. Приточную трубу также выводят наружу.
5. На верхнюю трубу надевают козырёк, изготовленный из металлического листа, чтобы вода не попала в подвал.
6. Нижнюю трубу закрывают мелкой решёткой для предотвращения проникновения грызунов внутрь погреба.
7. Часть трубы, находящейся на улице, утепляют, так как зимой скопившийся конденсат превратится в лёд и снизит тягу.
8. Воздуховод оснащается заслонками для регулировки поступающего и отводящего воздуха.

Совет
Вытяжное отверстие, расположенное на крыше, находится выше приточного. Оптимальное расстояние для приточного выхода — 20–25 см от поверхности земли.

Предлагаем к просмотру видео о том, как произвести монтаж вентиляционной трубы в погребе:

На нашем сайте вы также найдете рекомендации о том, как грамотно обустроить вентиляцию в ванной и на кухне.

Правильный воздухообмен

Устройство качественной вытяжки защищает погреб от множества негативных моментов. Если воздухообмен не предусмотреть, то в овощной яме начнет образовываться конденсат, который приведет к крайне нежелательным последствиям. Высокая влажность в овощной яме – источник заражения овощей. Они загнивают, появляется грибок и неприятная спертость воздуха.

Холодный воздух опускается вниз по одной трубе, а нагретый выходит наружу по другой.

В зимнее время тепло, поступающее от земли, становится причиной того, что в подвале становится намного теплее, чем в гараже. Поэтому воздух начинает постепенно подниматься вверх. Влага, источником которой является овощная яма, способствует возникновению коррозии на кузове и деталях автомобиля и других металлических объектах, находящихся в гараже. Для того чтобы избежать этих проблем, вентиляцию подвала гаража нужно сделать правильно и по всем нормам.

Следует отметить, что такой воздухообмен может происходить естественным образом (за счет того, что теплый воздух легче холодного) или при помощи включения дополнительных вентиляторов. Верхушка трубы должна быть выведена над подвалом и гаражом.

Подготовка погреба к хранению продуктов

В теплое время года, а также в те периоды, когда готовится закладка продуктов для хранения, следует открывать все, двери, окна, не забыть о заслонках на трубах. Это делается для дополнительного просушивания погреба и установления внутри одинаковой температуры.

Если помещение сильно пропиталось влагой, чтобы быстрее просушить воздух, из него убирают все дерево, которые отдельно сушатся под солнцем. Если есть необходимость, погреб можно проветрить вентиляторами в течение 3-5 дней перед заготовкой продуктов.

Простой совет: влага удаляется, если в погребе поставить ведро негашеной известью. Популярным является способ улучшения тяги с помощью свечи, ее следует поставить перед вытяжной трубой.

Эффективным способом также является использование электронагревателей. Подойдут и вентиляторы, которые устанавливаются посередине погреба. После того, как просушивание вентилятором закончено, стены и потолок необходимо будет покрыть пропиткой — наносят слоями. В результате этого должна образоваться водонепроницаемая поверхность.

В тех случаях, когда вытяжка нормально работает, схема вентиляции в погребе предусматривает обычное проветривание не только внутри погреба, но и всего жилого помещения в целом.

Оборудование для устройства вентиляционной системы

Устройство вентиляции погреба предполагает использование асбестоцементных, пластиковых или оцинкованных стальных труб.

Асбестоцементным трубам не страшна коррозия, они не боятся морозов и чрезмерной влажности, поэтому имеют продолжительный срок эксплуатации. Они отличаются большой длиной, из-за чего воздуховод можно соорудить из одной трубы, без состыковки нескольких отрезков.

Оцинкованные стальные трубы отличатся малой массой, невысокой ценой, к тому же их легко монтировать. Если в процессе установки не будет повреждено цинковое покрытие, такие трубы в сырых помещениях прослужат довольно долго.

Самыми часто используемыми при организации системы вентилирования являются пластиковые трубы. Их гладкая внутренняя поверхность способствует наилучшему прохождению воздушных потоков.

Они не ржавеют и не нуждаются в очистке, а срок эксплуатации пластиковых труб достигает 20 лет. При этом их цена существенно ниже, чем труб из иных материалов.

Как определить диаметр труб

Для расчета диаметров вентиляционных каналов необходимо учитывать размеры помещения и принятые нормативы.

Проводить расчеты специалисты рекомендуют, следуя такому правилу: при площади подвала в 1м2 необходимо 26 см2 площади канала воздуховода.

То есть на каждый 1 м2 площади подвала нужна труба с сечением в 13 см.

Необходимое сечение трубы определяется по такой формуле:

(S погреба × 26) ÷ 13.

Например, если площадь подвала равняется 8 м2, то понадобится труба сечением 16 см – (8×26) = 208÷13 = 16 см.

Если планируется монтаж однотрубной системы, то диаметр труб должен быть несколько больше. В нашем примере диметр желательно будет увеличить до 17 см.

Расчет вентиляционной системы

Насколько производительно и стабильно будет функционировать вентиляция в погребе зависит от произведенных расчетов. В некоторых случаях понадобится использовать формулы, но они достаточно просты и понятны.

Расчет воздухообмена в подвальном помещении

Самым первым высчитывается необходимый воздухообмен. Способов подсчета существует два:

1. Формула L = V * K.

В данной ситуации L – это итоговый воздухообмен (м³/ч), V является объемом погреба (м³), а K – минимальная кратность замены воздуха. Результат определит характеристики мощи системы.

Для осуществления формулы узнается объем погреба уже по другой: V = A * B * H. Необходимо просто перемножить длину, ширину и высоту, которые используются в метрах. Пример: 4 * 5 * 2 = 40 м³ объем подвала.

Последний элемент формулы используется из таблиц, где указывается потребность человека в поступлении свежего воздуха за час, также с учетом его деятельности (например, если делается вытяжка для подвала гаража). Для примера берется 3 раза: 40 * 3 = 120 м³ финальный воздухообмен.

2. Формула L = Lp * Nt.

Способ менее предпочтительный, поскольку не учитывает размеры. Здесь итоговый воздухообмен получается на основании норм обмена на одну персону (Lp в м³/ч) вместе с количеством присутствующих в подвале (Nt).

Если говорить о первом, то нормативы следующие: 60 м³/ч при высокой активности, 45 м³/ч при средней и 20-25 м³/ч в случае слабой. Для примера берется показатель в 45 м³/ч и 3 работающих в помещении человека: 45 * 3 = 135 м³/ч итоговый воздухообмен.

Расчет сечения вентиляционных каналов

Не менее ответственным этапом является определение сечения труб, что еще важнее при естественной циркуляции в подвале частного дома. Пренебрежение приведет к необходимости подбирать значение наугад, где вероятность допущения ошибки крайне велика.

Ошибаться нельзя, поскольку чересчур маленькое гарантирует нехватку воздуха в двухтрубной системе. Вентиляция погреба зимой с завышенным же сечением обречет на сильный холод и низкую температуру в помещении, что негативно скажется на продуктах.

Существуют сложные манеры подсчета – они для профессионалов. Самому же можно воспользоваться упрощенным вариантом. Для этого понадобится формула F = L / (S * 3600):

• F – площадь сечения;
• S – скорость движения воздуха (для примера равна 1 м/с);
• L – потребление воздуха (берется из первой формулы с результатом 120 м³).

В итоге площадь получается 120 / (1 * 3600) = 0,033 м². Дальше можно посчитать радиус на примере круглой трубы R=√(F/π), и в таком случае он равен √ (0,033 / 3.14) = 0,1 м (10 см). А диаметр будет 0,2 м (20 см).

Если диаметр слишком крупный, да и материал изготовления не из дешевых, можно провести монтаж двух небольших труб, чье сечение в сумме должно совпадать с расчетами.

Расчет производительности вентилятора для принудительной вытяжки

Далее узнается требуемая производительность вентилятора. Для выяснения необходимо учитывать, что ежечасно система должна оснащать погреб воздухом минимум в том же количестве, чему равен объем самого помещения. Но лучше превышать этот показатель в 1,5 раза.

Объем – 40 м³. Таким образом вентилятор должен быть способен поставлять свежий воздух в погреб в объеме 40-60 м³/ч. Можно посчитать и другим методом. В этом случае объем погреба умножается на 12 и получается: 40 * 12 = 480 м³/ч – необходимая производительность вентилятора.

Использование устройства с меньшим показателем недопустимо — вентиляция подвального помещения не удастся. Превышение тоже нежелательно, поскольку тогда потребуется диффузор, а мощность двигателя в любом случае будет частично тратиться впустую.

Также возможно применение реле времени, которое отвечает за включение вентилятора в определенное время. Отключение происходит само с полной ликвидацией воздуха требуемого объема.

Монтаж системы своими руками
