Как выбрать и установить видеоглазок своими руками: советы специалистов

Типы дверных видеоглазков

Приборы видеонаблюдения, размещаемые вместо привычного дверного глазка, по техническим характеристикам подразделяются на:

• ч/б бескорпусные видеокамеры на ПЗС (CCD) матрице, объектив имеет форму усеченного конуса. Технические характеристики — разрешение от 380 ТВЛ, светочувствительность 0,4 лк, имеется аудиоканал. Этот тип видеокамер, которые можно использовать в качестве дверного видеоглазка, допускает использование ИК-подсветки, стоит около 1100 руб. Достоинства — низкая стоимость, наличие аудиоканала. Недостатки — малое разрешение, сложный монтаж в дверную створку, явное отличие объектива камеры от привычного видеоглазка (как минимум, требуется стеклянный колпак, имитирующий объектив глазка), наличие «вынесенного зрачка» ставит под сомнение законность их использования;
• ч/б корпусные видеоглазки, форма корпуса аналогична классическому дверному глазку. Технические характеристики — ПЗС (CCD) матрица, разрешение от 420 до 600 ТВЛ, светочувствительность 0,1 лк, возможность использования ИК-подсветки. Цена — около 2 500 руб. Достоинства — простой монтаж (установка в существующее отверстие от дверного глазка), хорошее разрешение. Недостаток — высокая цена;
• цветные корпусные видеоглазки, форма корпуса квадратная или имитирующая обычный дверной глазок. Технические характеристики — ПЗС (CCD) матрица, разрешение от 330 до 480 ТВЛ, светочувствительность 0,1 лк, допускается ИК-подсветка. Средняя цена — 2 700 — 3000 руб. Достоинства — относительно легкий монтаж (в случае видеоглазка в корпусе под обычный глазок и подходящей для него ширины дверной створки), цветное изображение, позволяющее лучше рассмотреть посетителя. Недостатки — меньшее, по сравнению с ч/б видеоглазками высокого разрешения, качество изображения, высокая стоимость.

Все описанные типы видеоглазков оснащены электронным затвором — более простые и дешевые камеры имеют затвор 1/50 — 1/3000, более дорогие оснащены электронным затвором 1/50 — 1/100000. Энергопотребление камер видеоглазков, как правило, не превышает 300 мА/12 В. Данный обзор типов видеоглазков не рассматривает модели на основе КМОП (CMOS) матрицы, т.к. качество видео, полученное с CMOS камер, будет значительно хуже, чем с камер на CCD матрице. Несмотря на более низкую стоимость, видеоглазки на CMOS матрице не годятся для эффективного наблюдения за лестничной площадкой.

Видеоглазки различаются по способу записи и передачи информации на аналоговые и цифровые, на проводные и беспроводные. Качество изображения, получаемое от беспроводных IP-камера несколько хуже, чем от аналоговых, кроме того, цифровые видеоглазки имеют меньший угол обзора — как правило, не более 120°.

2. Smart Life R12-gray

Smart Life R12-gray – это видеоглазок для входной двери квартиры, отличающийся прочным стальным корпусом. Прибор произведён в Южной Корее. Угол обзора его камеры достигает 140 градусов, что позволяет охватить достаточно большое пространство лестничной площадки. Рассматриваемое устройство можно также устанавливать на дверь частного дома, поскольку оно обладает защитой от влаги и пыли в степени IP56. Прибор способен осуществлять запись происходящего с аудиодорожкой в беспрерывном режиме или при обнаружении камерой движения. В случае активации датчика движения видеоглазок отправит сигнал на мобильное устройство.

Видео записывается в Full HD разрешении (1920х1080). Передача информации производится беспроводным способом с помощью сети Wi-Fi. Питание осуществляется от электрической сети через специальный адаптер, предусмотренный в комплекте, или через повербанк. Вся полученная информация может храниться в облаке или же на карте памяти, объём которой не превышает 128 Гб. Предусмотрена возможность подключения прибора к системе «умный дом». Визуально модель ничем не отличается от стандартного дверного глазка.

Средняя оценка: 4.8

Средняя цена: 198 руб.

Узнать, где дешевле всего>>>

Плюсы:

• Два типа работы.
• Высокое качество видео.
• Хранение на карте памяти или в облаке.
• Подключение к системе «умный дом».
• Доступная стоимость.

Функциональные особенности и преимущества использования

Даже система видеонаблюдения, установленная в многоквартирном доме или коттедже не может гарантировать получения всей информации о посетителях. С этой точки зрения видеоглазок – наилучший вариант технического устройства для безопасных переговоров  с нежелательными субъектами. Большинство моделей видеоглазков имеют довольно урезанный функционал, по сравнению с полноценной системой видеонаблюдения, что вполне естественно для такого небольшого устройства. Но некоторые вполне способны заменить в системе «умный дом» видеонаблюдение и тревожную сигнализацию для небольшой городской квартиры.

• Широкоформатный обзор посетителей находящихся за дверью;
• Скрытое наблюдение за обстановкой на лестничной клетке в отсутствии хозяев;
• Автоматическая фото и/или видеофиксация посетителей по сигналу детектора движения;
• Отправка SMS сообщений или MMS с изображениями посетителей активировавших видеоглазок по детектору или по звонку;
• Дистанционное общение через переговорное устройство посредством смартфонов;
• Выполнение функций автоответчика.

Установка видеоглазка своими руками

Процесс монтажа и настройки большинства моделей видеоглазков довольно прост. При наличии минимальных умений и небольшого набора инструментов его можно произвести самостоятельно. Все двери, в том числе и бронированные, имеют сквозное отверстие, через которое осуществляется монтаж обычного оптического глазка. Именно через него и будет производиться подключение между внешним и внутренним модулями устройства.

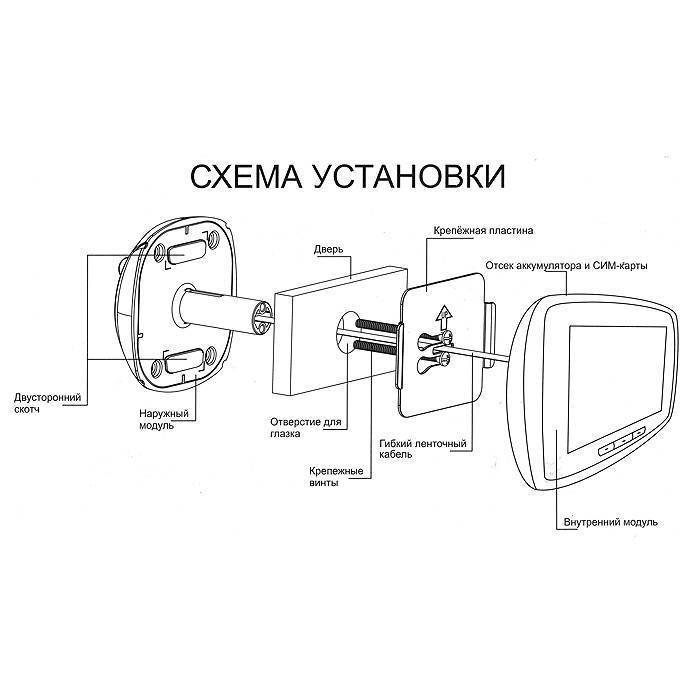

Монтажная схема устройства

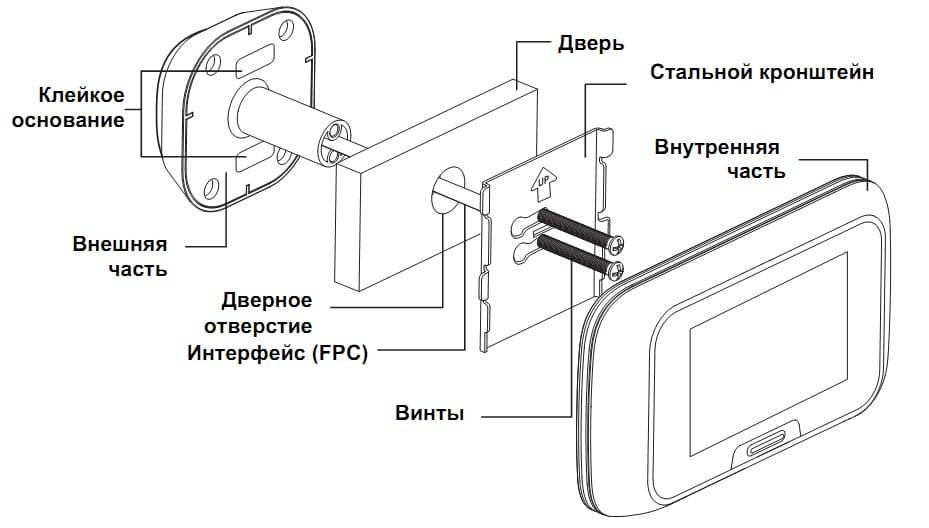

Установку большинства моделей можно произвести за 8 этапов:

1. Замеряем толщину дверного полотна. Она не должна превышать максимального значения принятого для выбранной модели. Обычно колеблется в пределах 35-105 мм;
2. Подбираются крепежные винты соответствующей длины;
3. Демонтируется старый дверной глазок. Для этого необходимо с внутренней стороны двери расклинить трубку или, если есть монтажные пазы, воспользоваться широкой, плоской отверткой и провернуть устройство;
4. Аккуратно продеваем шлейф от внешнего модуля сквозь дверное полотно и устанавливаем камеру на место. Вариантов фиксации может быть много: закручивание внешней антивандальной панели имитирующей обычный глазок, фиксация изнутри стопорным кольцом (скобой) или гайкой или даже двухсторонняя клейкая лента.
5. Наружная часть устройства стягивается с кронштейном или стальной скобой фиксатором винтами;
6. На внутреннюю часть дверного полотна устанавливается кронштейн;
7. Шлейф внешнего модуля подсоединяется к соответствующему разъему на внутреннем устройстве;
8. Закрепить внутреннюю панель на кронштейне.

Видеоглазок из веб камеры своими руками

Видеоглазок относится к устройствам системы безопасности, которые предназначены для установки на входную дверь. Наличие этих устройств позволит безопасно для жильцов наблюдать за тем, что происходит возле двери и на лестничной площадке. Видеоглазки могут применяться в любых помещениях – это могут быть квартиры, загородные дома, коттеджи или дачи.

В отличие от обычных оптических устройств электронный глазок с камерой имеет целый ряд существенных преимуществ. Для того чтобы увидеть кто стоит перед дверью или что происходит на лестничной площадке не обязательно подходить близко к двери и смотреть в окуляр глазка. Видеоглазок позволит рассматривать все происходящее на удаленном мониторе, используя передачу информации, как в системах видеонаблюдения.

Камеры, которые используют видеоглазки, отличаются высокой чувствительностью. Это обеспечивает возможность просмотра картинки даже в условиях плохой освещенности. Если используется инфракрасная камера, наблюдение можно будет вести даже в полной темноте. Электронные видеоглазки отличаются большим углом обзора – он может составлять в пределах от 90º до 180º, что позволит контролировать даже боковые части лестничной площадки.

Видеоглазки владеют автономной системой питания, которую отключить извне невозможно. Поэтому они будут оставаться в работоспособном состоянии до тех пор, пока функционирует их аккумуляторная батарея.

Большинство современных видеоглазков поддерживает возможность записи происходящего на носитель. Это позволит позже посмотреть, кто приходил к дому, что происходило возле двери, когда никого не было дома. Поэтому, сделать видеоглазок для входной двери своими руками станет той задачей, решение которой позволит повысить безопасность и защитить жильцов и их имущество от «непрошеных гостей».

Как сделать видеоглазок из веб камеры своими руками

Изначально следует удалить стандартный оптический глазок с двери и подготовить камеру для установки в образовавшееся отверстие. Устанавливать камеру нужно так, чтобы на линзу ничто не попадало и не ограничивало угол просмотра. Также следует нормально зафиксировать камеру в стандартном отверстии оптического глазка, исключив возможность ее выпадения и проворачивания.

В этом способе роль видеоглазка будет выполнять Web-камера подключаемая к персональному компьютеру

Подключение камеры к удаленному компьютеру или ноутбуку используется USB-удлинитель определенной длины. Для того чтобы иметь возможность работать с камерой ноутбука или компьютера нужно установить специальную программу для работы с Web-камерой.

После этого можно осуществлять просмотр происходящего на лестничной площадке, а также вести запись на внешний носитель. Оставив включенным ноутбук, можно производить запись с помощью Web-камеры всего происходящего на лестничной площадке и около двери в тот промежуток времени пока никого не было дома.

Чтобы сделать видеоглазок из веб камеры своими руками потребуется:

• работающая Web-камера;
• USB-удлинитель;
• персональный компьютер или ноутбук;
• набор инструментов для монтажа камеры.

В этом способе, роль видеоглазка будет выполнять Web-камера, подключаемая к персональному компьютеру, на который будет передаваться видео трансляция того, что происходит за дверью.

Установка видеоглазка своими руками

Многие задаются вопросом, как установить видеоглазок своими руками. Монтаж самодельного глазка следует выполнять в готовое отверстие, которое осталось в двери от оптического глазка. Если его в двери не было, то следует проделать отверстие с помощью электродрели.

После установки устройства на место следует подвести к нему кабель, по которому будет осуществляться подача питания и передача видеосигнала. Кабель следует прокладывать таким образом, чтобы он не переломался при открывании/закрывании двери, а также не мешал проходить через дверной проем.

Что такое видеоглазок?

Изобретение оптического глазка со встроенной видеокамерой расширило функционал. Его часто используют в качестве системы видеонаблюдения и переговорного устройства.

Установка видеоглазка на входную дверь дает возможность осуществлять:

• видеотрансляцию того, что происходит на площадке;
• распознание посетителя при недостаточном освещении;
• фотографирование людей, которые нажимали на звонок;
• получение сообщений на телефон.

Особенности

Ассортимент современных оптических глазков не ограничивает выбор. Модели отличаются по следующим характеристикам:

• Монтаж: выглядят как обычный глазок или как открытая система видеонаблюдения.
• Источники питания: электросеть или пальчиковые батареи с разной автономностью.
• Беспроводной видеоглазок или с мультикабелем.

Несмотря на разнообразие девайсов с видеокамерой, они имеют схожую конструкцию, которая состоит из внешнего и внутреннего модулей. Внешний схож на бескорпусную видеокамеру, которая встраивается в дверь. Внутренняя монтируется на обратной стороне полотна и имеет экранчик для вывода изображения.

Применение

Установка видеоглазка – это возможность сделать оптический глазок многофункциональным:

1. Видеонаблюдение и мониторинг ситуации перед входом. Прибор передает изображение на ПК и гаджеты в режиме реального времени.
2. Домофонное видеоустройство фиксирует все происходящее и записывает на карту памяти. Записи можно просматривать в любое время. Съемка начинается после нажатия на кнопку звонка либо при движении на лестничной площадке.
3. Устанавливают видеоглазок и для переговоров с посетителями. Можно общаться с гостями, даже находясь далеко от дома.

Радиоустройство оснащается дополнительным оборудованием: датчиками, микрофоном, пультом, панелью управления, экраном.

Самостоятельная установка видеоглазка

Большинство существующих моделей несложно установить на входную дверь самостоятельно

Большинство существующих моделей несложно установить на входную дверь самостоятельно. Для этого понадобится минимум рабочих навыков и инструментов. Как правило, устройство монтируется в отверстие, предназначенное для простого глазка. Значение тут имеет толщина дверного полотна и диаметр отверстия, но если видеоглазок подобран с учетом этих параметров, то проблем при установке не возникнет. Проще всего установить беспроводной вариант – для этого достаточно закрепить наружный модуль по инструкции, а внутренний разместить в удобном месте в квартире.

Если требуется установить проводной видеоглазок для входной двери, то необходимо будет продеть провод от внешнего элемента сквозь отверстие в двери и установить видеокамеру на место. Способы закрепления отличаются у разных моделей – фиксация изнутри стопорным кольцом, двусторонним скотчем или гайкой. Внешний элемент устройства стягивается винтами с внутриквартирным кронштейном для монитора.

Кабель от внешнего устройства подсоединяется к нужному порту на внутреннем (монитор с панелью управления). Монитор устанавливается в кронштейн и закрепляется. Далее следует настроить прибор, следуя инструкции.

Использование видеоглазка позволяет не только рассмотреть людей за дверью, не приближаясь к ней, вести наблюдение за происходящим на лестничной площадке, а также может способствовать предотвращению или раскрытию преступлений.

Преимущества и недостатки видеоглазков

Плюсы видеоглазков таковы:

• незаметность видеокамеры для взломщиков и вандалов;
• возможность интеграции в общую систему видеонаблюдения;
• низкая, по сравнению с видеодомофонами, стоимость;
• круглосуточный контроль событий на лестничной клетке;
• гарантированная защита от пулевого ранения через отверстие глазка в плоскости двери;
• видеозапись всех посетителей;
• возможность ведения видеосъемки в отсутствии источников освещения (для видеоглазков с минимальной светочувствительностью 0,01 лк;
• возможность подключения видеоканала к телевизору или к компьютеру, возможность записи на жесткий диск ПК или видеорегистратора.

Минусы видеоглазков:

• они воспринимаются злоумышленниками, как обычные дверные глазки, а значит, будут предприняты попытки заклеить или закрасить их;
• установка видеоглазка бескорпусного или с прямоугольным корпусом создаст ряд трудностей как при монтаже, так и при интеграции в систему видеонаблюдения;
• нет возможности диалога с посетителем, лишь наблюдение за ним;
• передача цветного изображения в цветных видеоглазках не возможна при недостаточном освещении;
• если входная дверь в соседскую квартиру расположена в непосредственной близости к двери с установленным в ней видеоглазком, то, будучи открытой, ее полотно полностью перекроет периметр обзора видеоглазка;
• отсутствие возможности угла обзора более 180°, зависимость качества изображения от матрицы и освещения;
• видеоглазки высокого разрешения и угла обзора стоят недешево.

Устанавливаем видеоглазок своими руками

Сложность монтажа зависит от типа вашего видеоглазка. Беспроводной установить будет легче. Основная задача — хорошо закрепить камеру. Если вы решили устанавливать ее в дверях, тогда нужно заранее измерить их толщину, чтобы подобрать соответствующий размер камеры. Нужно также понимать, что в металлическую дверь установить прибор немного сложнее, чем в деревянную.

Что касается устройства, которое мы называем монитором, то его просто прикрепляете в коридоре любым удобным способом. Можно просто поставить на полочку. Главное чтобы на нем хорошо отображалось всё, что происходит извне.

Видеонаблюдатель — это хорошая возможность обезопасить себя и свой дом, всегда видеть своих гостей и спокойно открывать дверь, независимо от времени суток. Дорогой или не очень, с проводами или беспроводной, цветной или черно-белый — выбор тут настолько велик, что найти подходящий вариант будет совсем несложно

Комментарии

VRUNIQUE

Модель с небольшим углом захвата 120 градусов, но имеет функцию трехкратного зума, с детектором движения, звонком (32 рингтона), автоматической фотосъемкой по нажатию на звонок, автоматической или принудительной записью видео. Кроме того, данный видеоглазок с постоянной записью, однако емкости батареи и объема памяти едва ли хватит на то, чтобы писать видео долго без перерыва.

Устройство поддерживает карты 32 Гб, которые покупаются отдельно. Есть поддержка русского языка, простое управление, а также предпросмотр фото и видео (чтобы посмотреть полученные данные не обязательно снимать карту памяти и вставлять в ПК). Модель выполнен в 4 цветах. Дисплей – 4,3 дюйма, сенсорный. Цена от 3800 рублей.

• широкий набор функций;
• большой выбор рингтонов для звонка;
• режим «не беспокоить»;
• функция постоянно записи;
• индикатор разрядки батареи;
• отличная ночная съемка;
• датчик движения;
• большой дисплей.

• небольшой объем поддерживаемой памяти;
• небольшой угол обзора;
• емкости батареи не хватит, чтобы долго вести запись – придется придумывать, как организовать постоянное питание.

Видеоглазок VRUNIQUE на Яндекс Маркете

Известные производители видеозвонков

Сегодня существует большое количество компаний, которые занимаются разработкой и выпуском систем видеонаблюдения. Они предлагают различные модели с большим количеством функций. Каждый может подобрать оптимальный вариант и купить видеозвонок в квартиру недорого.

К видеозвонкам Commax можно подключать вторую дополнительную внутреннюю панель. Это очень удобно в большом частном доме. При этом оборудование данной марки отличается доступной стоимостью.

Еще одним популярным брендом в области систем наблюдения является компания InterVision. Современные охранные агентства все чаще и чаще отдают предпочтение оборудованию этой корейской фирмы. Цена видеозвонка для металлической двери этой компании отличается доступностью

Стоит отметить еще одно важное преимущество оборудования компании InterVision – они сами производят все комплектующие

Компания Commax является одним из ведущих производителей систем наблюдения

Видеозвонки данного бренда отличаются высокой скоростью записи видео и широким набором возможностей. Официальные представительства InterVision оказывают весь спектр услуг: от консультации до последующего бесплатного обслуживания клиентов. Так, решив один раз купить беспроводной видеозвонок на дверь в квартиру, клиент получает качественное гарантийное и постгарантийное обслуживание.

Бренд Slinex по праву занимает ведущее место среди разработок нестандартных систем наружного наблюдения, видеозвонков и видеодомофонов. Оборудование этой фирмы позволяет решать все вопросы, связанные с контролем территории вокруг дома или квартиры. Для больших особняков производитель специально предусмотрел возможность подключения одновременно четырех мониторов и более десяти внутренних панелей.

Решив купить видеозвонок для дома компании Slinex, клиент раз и навсегда решает вопрос о защите своей собственности. Все оборудование данного бренда может поддерживать связь с владельцем, мгновенно передавать информацию о гостях и нежеланных посетителях, вести видео- и фотозапись в режиме реального времени. Полученные записи сохраняются на специальном съемном носителе. Видеозвонки Slinex оборудованы датчиками движения и камерами с широким углом обзора.

Цветной дверной видеоглазок «Home ZOOM»

Видеоглазок Home ZOOM имеет цветной, широкоформатный монитор и возможность увеличения изображения в 3 раза. Такая функция позволит рассмотреть мелкие детали за дверью (имена на жетонах и документах), или увидеть лицо гостя человеку с плохим зрением. Удобные клавиши позволят управлять при необходимости данным устройством, а универсальное крепление, которое подходит к двери любого типа, позволит легко выполнить монтаж.

Беспроводной видеоглазок с камерой Home ZOOM позволит посмотреть посетителя или обстановку за дверью с помощью кнопки на мониторе, которая включает просмотр с камеры. Кнопки «+» и «-» приближают или отдаляют картинку. Данная модель имеет очень широкий угол обзора: 103 градуса, что позволяет рассмотреть не только большую территорию за дверью, но и объекты, приближенные к двери по бокам от глазка.

Камера 0.3 Мегапикселя передаст качественное изображение, по которому можно будет без проблем распознать лица. Широкий экран на 2.8 дюйма передает цветное и качественное изображение.
Устройство сможет работать даже в холодных и жарких условиях, если будет установлено на двери, выходящей сразу на улицу, так как изготовлено из качественных материалов.

• http://vseispravim.ru/videoglazok-na-vxodnuyu-dver-chto-eto-takoe-kak-ustanovit/
• https://oxpana.by/video/videoglazki
• http://www.stroy-podskazka.ru/dveri/besprovodnoj-videoglazok/
• http://rogaining.spb.ru/catalog/home-zoom/index.html
• http://remoo.ru/okna-i-dveri/videozvonok-na-dver-v-kvartiru

Советы по выбору

Советов в выборе видеоглазков несколько:

Определите, с какой целью вы приобретаете устройство. Допустимо домашнее использование, установка видеоглазка с целью охранять крупную компанию. В зависимости от данного аспекта подбирайте устройства дороже и функциональнее, и с минимальными настройками.
От количества функций зависит работоспособность и вообще полезность устройства

Желательно наличие встроенной карты памяти, датчика движения, и функции снимать в условиях неважного освещения.

Благодаря правильному выбору вы надежно защитите дом от незваных гостей. Надеемся, статья помогла вам познакомиться с востребованными и популярными моделями, сравнить их друг с другом и выбрать подходящую.

Tantos TSc-190HDV

Фото:https://market.yandex.ru

У современных глазков этого типа есть удобная интеграция со специальными системами контроля охраны. Собственный монитор здесь отсутствует, а цветная картинка идет на композитный видеовыход и обрабатывается различными способами. Требуется только соединить изделие с дисплеем, где должны стоять специальные разъемы, а это позволит вести контроль за лестничной площадкой в доме. Размеры у экрана станут ограничиваться только длиной и шириной монитора, которые чуть больше, чем у других моделей видеоглазков для охраны. Если соединить систему с компом, то можно еще организовать обработку сигнала специализированным обеспечением, а также сделать отсылку сообщений.

Tantos TSc-190HDV

Достоинства:

• чувствительность
• угол обзора
• интеграция со всеми системами охраны
• легкая обработка изображения
• для регулярной трансляции достаточно компа и монитора
• корпус с минимальными размерами
• матрица стандартная
• объектив фиксированный

Недостатки:

• отсутствует автономное питание, а это слабая сторона изделия
• без ИК-подсветки
• у устройства внутренняя часть имеет специфический дизайн
• модель одна из лучших, минусов в сети мало

Беспроводные видеоглазки

Беспроводной видеоглазок для входной двери называется так лишь потому, что между двумя частями прибора, а это видеокамера в комплекте с микрофоном и радиоустройством и обзорное устройство с дисплеем и картой памяти, ничего не находится в плане соединяющего приспособления. Поэтому сам глазок с камерой устанавливается в дверное полотно как обычно.

А принимающее устройство с дисплеем можно расположить в любом другом месте помещения. То есть, необязательно на обратной стороне входной двери. Хотя такой вариант можно рассматривать.

По своему функционалу беспроводные модели идентичны проводным. И работают они точно также, плюс ко всему у них одинаковый модельный ряд. Но качество изображения на дисплее у них хуже.

Как выбрать комплект домофона для установки?

Самый простой вариант – это комплект, состоящий из аудиотрубки и аудио вызывающего устройства.

Также есть возможность установки видеодомофона. Такой вариант состоит из аудиотрубки, базы с экраном и видеоглазка, который монтируется непосредственно на входную дверь. Для правильного монтажа такой системы необходимо четко соблюдать последовательность подключения внутренних жил кабеля согласно их цветовой маркировке.

Наиболее удобным комплектом для установки в квартире будет самое обычное изделие, так как аудио вызывающее устройство устанавливается на входной двери подъезда.

Часто решение обзавестись домофоном является коллективным по желанию всех жильцов подъезда и, как правило, удобней всего в этом случае будет обычная модель. Видеодомофон, в свою очередь, больше подходит для эксплуатации в частных домах и коттеджах.
