Установка автоматики своими руками
Какие факторы определяют выбор привода
Вариант автоматики
Существуют некоторые факторы, которые необходимо учитывать при выборе приводов для любого вида ворот, включая и распашные:
Вес створки. Это основной параметр, который нужно учитывать при выборе подходящей автоматики.
Ширина створки. Этот фактор тоже немаловажен, поскольку в распашных воротах весом в полтонны ширина створки может быть равна как одному метру, так и, например, пяти метрам. Конечно, широкие ворота открыть будет намного сложнее.
Площадь створки. Стоит учитывать, что на автоматику распашных ворот всегда оказывает влияние дополнительная нагрузка, которую осуществляет ветер. Общий вес определяется с учетом этого фактора. Поскольку ветровая нагрузка может достигать до 50 кг на 1 км 2, вес створок рассчитывается таким образом: ширина створки 3 м, высота 2 м, вес 100 кг, то ветровая нагрузка будет равняться 3*2*50=300 кг. К этому числу следует прибавить вес створки, поэтому в итоге получим 300+100=400 кг. Выбранный привод должен быть рассчитан на вес более 400 кг.
Легкий ход створок
Важно своевременно проконтролировать легкость открывания ворот (просто толчком пальца). Если после того как распашные ворота установлены, они открываются слишком тяжело, следует искать причину
Этот параметр будет очень влиять на долгосрочность эксплуатации автоматики.
Интенсивность работы. Фактор интенсивности следует рассчитывать как отношение выполняемой работы к временному промежутку ее выполнения. К примеру, установленный вид привода рассчитан пропускать до 30 автомобилей/час. Этого будет достаточно для бытовых целей, но как поступить в том случае, если ворота установлены во дворе промышленной компании, имеющей, например, 50 сотрудников, которые примерно в одно и то же время должны прибыть на рабочее место? Для подобных целей используют виды приводов, которые оснащены охладителем редуктора и мотора, соответствующей тепловой защитой и другими.
Конечно, промышленные приводы будут иметь стоимость значительно выше бытовых, но они же и прослужат намного дольше.
Выбор компании для монтажа автоматики ворот
Преимущества автоматических распашных ворот
Особенности устройства
Из особенностей распашных ворот выделяются:
- традиционное крепление створок положительно сказывается на долговечности конструкции;
- благодаря угловому соединителю исключается возможность провисания профиля;
- специальное покрытие профиля, которое является защитой от ржавчины;
- скрытые крепежи, благодаря чему обеспечивается красивый вид и снаружи, и внутри;
- обширный набор расцветок конструкции.
Важная особенность устройств автоматики – расчет на ту или иную массу ворот.
Прежде, чем выбирать электропривод, учтите такие факторы:
Размер створок
Главный показатель электромотора – мощность, она рассчитана на габариты створок. Ориентируйтесь не на средние, а на максимально возможные величины. В другом случае оборудование без запаса прочностных характеристик, быстро выйдет из строя.
Например, если створка более 100 кг, а электродвигатель выбирается на 200 кг, она прослужит недолго. Особенно возрастет нагрузка на движок при ветрах. Запас по весу нужно выбирать трех-четырех кратный. В случае со 100-кг воротами это 600-800 кг. Эти автоматические системы дорогие, но вам не придется ремонтировать установленное устройство.
Частота открытий/закрытий
Обычный жилой дом вполне обеспечить привод с интенсивностью 30 процентов. Если автоматика выбирается для промышленных территорий, рассматривайте приводы до 50 процентов запаса на интенсивность.
Стоимость движка для распашных створок должна соответствовать особенностям мощности, прочности и надежности. При желании сэкономить умельцы выбирают самостоятельное изготовление автоматики. Для работ используются готовые профлисты и рычажная приводная система. Если распашные ворота и забор во дворе уже установлены, то необходимо чтобы при их работе была легкой, без трудностей.
Самостоятельное изготовление привода возможно со следующими узлами и запасными частями:
- двумя поворотными движками доводчиками от Газели 3302 Катран с электроуправлением;
- питающим кабелем с двужильным сечением 2,5мм, его длины должно хватить до точек установки блока питания и соединителей Wago -4 шт;
- блоком питания – можно использовать компьютерный;
- радиоканалом управления – настраивается при помощи простого реле – одно или двухканального;
Механизмы движков крепятся кронштейном из уголка 40-20 мм. Конструкция редуктора соединяется с верхней частью ворот при помощи рычага, который изготавливается из газовой опоры-стойки.
Если электромеханический привод покупный, перед установкой устройство переводят в режим ручного управления. Для этого используется ключ, который обычно прилагается к устройству. Такое действие облегчит смену положения штока. После этого переместите механизм до максимальной отметки и укрепите на опорах створки ворот.
Подведите электропровода и перейдите к испытательному этапу. Когда механизмы будут отлажены на нужное автозакрытие, оборудуйте ворота замком-шпингалетом. В случае затруднения работы электромеханики, с открытием створок можно будет справиться вручную,.
По типу электропривода изделия делятся на четыре группы
- Рычажные или локтевые, потому что внешне напоминают человеческий локоть при согнутой руке.

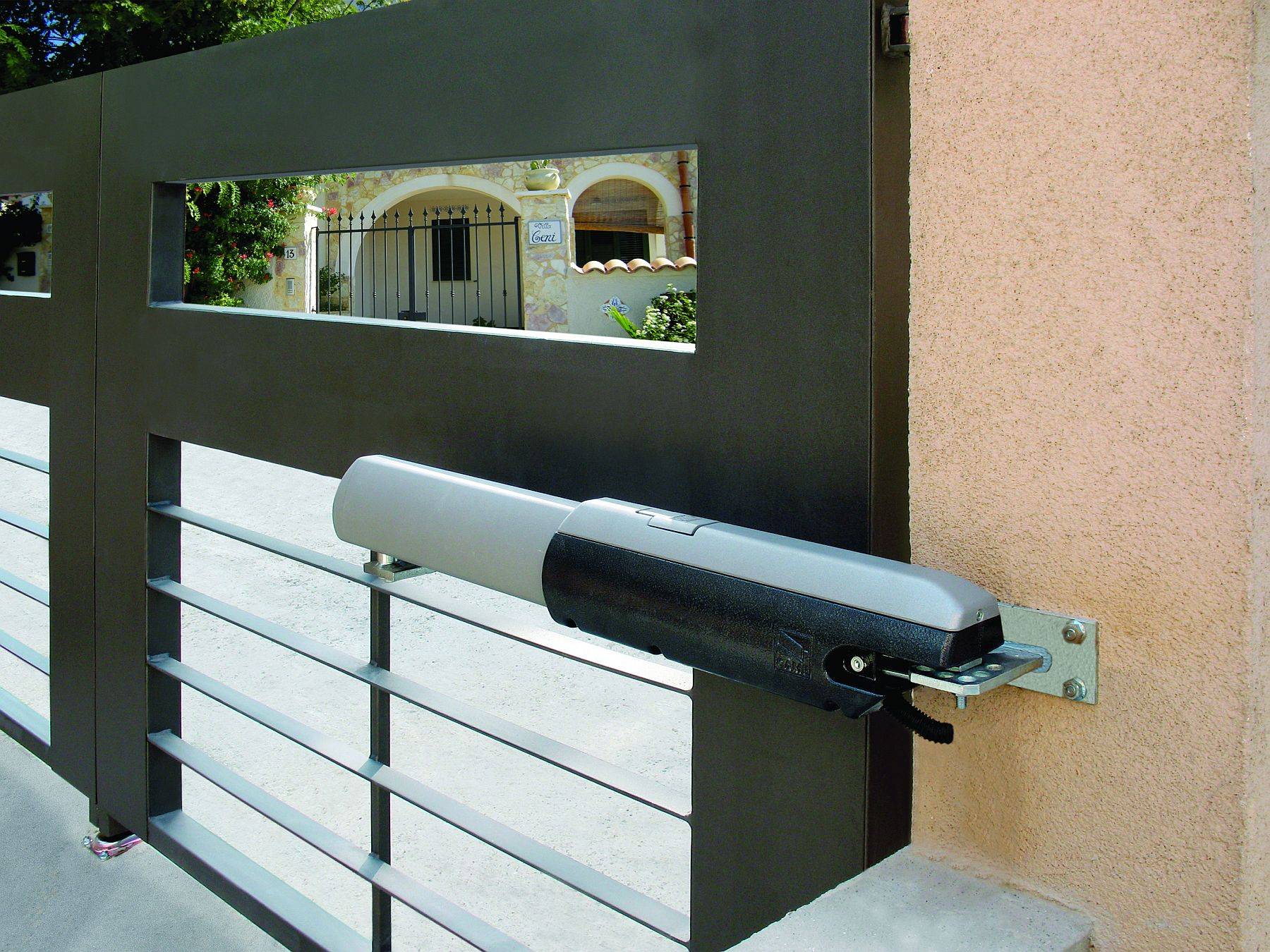

- Линейные, которые работают благодаря периодическому удлинению и укорачиванию штока.
- Электромеханические, применяемые довольно часто, полностью автоматизированы, устанавливаются без использования дорогостоящего оборудования.
- Гидравлические предназначены для ворот большого размера, достаточно массивных, которые интенсивно эксплуатируются.
Рычажный механизм имеет пару рычагов, скрепленных шарниром. Все компоненты соединяются друг с другом с помощью болтов и втулок. Подходит для всех видов распашных ворот, которые крепятся между бетонными или кирпичными столбами.
При установке желательно соблюдать главное требование: расстояние от колонны до металлического полотна ворот должно быть не менее 15 см, и не более 40 см. Механизм работает плавно с минимальным трением, открытие створок происходит медленно и без шума. Для данного типа привода можно ставить ворота, которые весят до 800 кг со створкой, имеющей ширину до 4 метров. Если створки разные, то для каждой ставится свой механизм – левосторонний и правосторонний.
Виды приводов
В зависимости от нагрузки на систему приводы классифицируют на:
1. Электромеханические
Механизм работает от электросети напряжением 220 В, без подключения многочисленного оборудования. Применяется на рычажных, линейных типах. Подходит для легких ворот.
2. Гидравлические
Служит для движения тяжелых вариантов с высокой проходимостью. Работа реверсного гидравлического насоса помогает открывать створку. В гидравлический насос встроены контрольные датчики. Системы устанавливают на масштабных промышленных объектах. Выдерживают длительный эксплуатационный срок в тяжелых погодных условиях.
Комплект для автоматического открывания ворот
Преимущества и недостатки
Автоматика для откатных ворот: устройство и преимущества
Автоматика для распашных ворот
Распашные ворота – широко распространенная конструкция на территории России. Она повсеместно используется для защиты дачных кооперативов, участков, загородных домов, гаражей и стоянок. Последние годы популярность набирает распашная конструкция с автоматическим приводом, которая сочетает в себе классический дизайн и обновленный функционал.
Полотно распашных ворот изготавливается из различных материалов. Это наиболее гармоничная конструкция с визуальной точки зрения
На вопрос “автоматические распашные или откатные ворота лучше” нет однозначного ответа, так как многое зависит от конфигурации въезда (узкие и длинные въездные группы невозможно оснастить откатными воротами, а распашные требуют много места для хода створок), поэтому прежде чем сделать выбор стоит ознакомиться с характеристиками.
Конструкция имеет неоспоримые преимущества:
- открываются наружу и внутрь;
- устанавливаются даже в ограниченном пространстве;
- бюджетный вариант.
Основным же минусом является ненадежность несущих столбов. Со временем они имеют свойство наклоняться под весом створки, меняя геометрию конструкции и выводя привод из строя.
Оснащая распашные ворота автоматическим приводом, необходимо проконсультироваться со специалистом для разъяснения нюансов.
Типы приводов:
- рычажный (работает по принципу независимого хода рычагов и устанавливается на широкие колонны. Угол раскрытия увеличивается до 120 градусов. Подходит для монолитных ворот с весом створки до 600 кг);
- линейный (по желанию клиента устанавливается вверху, внизу, посередине створок. Для монтажа системы не требуются громоздкие столбы, что экономит пространство. Преимуществом является замедление хода в конце закрывания и открывания, что увеличивает срок эксплуатации. Ворота имеют угол открытия и закрытия 90 градусов.)
Тип механизма:
- электромеханический (с червячным редуктором и электродвигателем);
- гидравлический (используется для ворот шириной створки более 3м и весом более 600кг).
Подземный вариант привода для распашных ворот в настоящее время практически не используется на территории России, однако, является одним из лидеров направления. Подземный привод невидим, поэтому абсолютно не портит внешний вид створок и самого участка. Для защиты от коррозии его помещают в специальный короб, находящийся под петлями створок. Механизм работы практически бесшумен и позволяет открывать ворота до 360 градусов. Конструкция рассчитана на вес створок до 900 кг шириной до 5 метров.
Автоматика для откатных ворот от компании «Alutech»
Модели откатных механизмов от компании Alutech отличаются качеством. Этот концерн неизменно создают устройства высокого уровня производительности, специализируется именно на производстве ворот и систем, обеспечивающих их открывание.
Особенностью моделей от этой компании является возможность их применения при разных условиях климата. Вся конструкция с легкостью переносит воздействие атмосферных осадков, не страдает от повышенного уровня влаги, морозов или жары. Когда возникает необходимость применения системы при особенно низких температурах воздуха (больше -30), в работу включается специальный нагревательный элемент, предотвращающий обледенение поверхности.
Выбор автоматики в зависимости от вида ворот
Стандартный комплект автоматики включает в себя следующую «начинку»:
- привод, обеспечивающий движение ворот;
- блок управления;
- систему контроля доступа, больше выполняющую роль охранного устройства.
Привод в свою очередь бывает электромеханическим либо гидравлическим. Первый отличается простотой конструкции и бюджетной стоимостью. Ремонт и обслуживание такого устройства обходятся дешево. У гидравлического привода конструкция более сложная, а сам он гораздо надежнее. Человеку, чей выбор пал на данную автоматику для ворот, придется раскошелиться на монтаж и обслуживание.
Вне зависимости от вида конструкции, любой автоматический привод оснащен защитной системой от помех в сети электропитания. Встроенные блоки регулируют скорость движения створок посредством датчиков усилия и фиксирующих устройств.
Для каждого типа ворот существует свой вид привода. И чтобы конструкция работала слажено, необходимо сделать правильный выбор в пользу той или иной автоматики.
Приводы для откатных ворот
Для данных конструкций используется лишь один вид автоматики. Он состоит из электромотора, редуктора и шестерни, которая через зубчатую рейку передает усилие на створки, отчего последние начинают двигаться. Сам привод монтируется на фундаменте рядом с воротами либо на специально изготовленном постаменте. Решая, какой привод для откатных ворот выбрать, нужно учитывать вес створки. Это обязательное решение.
Автоматика для секционных ворот
При обустройстве секционных конструкций учитывается вес и площадь створки. Автоматизация таких ворот предполагает использование двух разных механизмов – цепного или осевого привода. Первый применяется в отношении маловесных и малогабаритных полотен, к примеру, в коттеджных гаражах. Усилие, создаваемое цепным (потолочным) приводом, передается поднимаемому полотну посредством цепной передачи. Данный механизм монтируется пониженным, наклонным либо стандартным методом с учетом высоты полотен и направления подъема. Осевой (вальный) привод выпускают для ворот больших размеров с высокой частотой использования.
Приводы для распашных ворот
Человеку без опыта сложно понять, как выбрать автоматику для распашных ворот
В данном вопросе важно руководствоваться такими параметрами, как эффективная площадь полотна и прогнозируемая ветровая нагрузка. Автоматизация распашных конструкций осуществляется следующими способами:
- рычажным;
- линейным;
- системой подземного монтажа.
Наибольшей популярностью пользуется линейная автоматика. Особенность установки данного устройства в том, что монтируется он только на ворота, имеющие промежуток 6-8 см от полотна до места крепления привода. Когда монтаж линейных систем невозможен, выбор рычажной автоматики для распашных ворот является наиболее оптимальным решением. Если полотно и внешний вид конструкции не приемлют подобных загромождений (высокая художественная ценность), то единственно возможный вариант — система подземного монтажа.
Ворота с дистанционным управлением откатного типа
При обеспечении дистанционного управления воротами такого типа используется блок управления, который находится в одном корпусе с приводом. Эта система очень удобна в плане монтажа, все механизмы находятся в одном месте, и все коммуникации подводятся именно сюда. При нажатии на пульт управления от пульта к блоку управления передается сигнал, и ворота начинают свое движение.
Так же, как и в предыдущем случае, автоматика снабжается фотореле, которое не позволяет воротам столкнуться с посторонними предметами. Как правило, их монтируют на высоте до одного метра на специальных столбах.
Дизайн и устройство откатных автоматических ворот
Приводы для ворот частных домов в основном работают на переменном напряжении в 220 вольт или на постоянном напряжении в 24 вольта, которое подается благодаря встроенным в блок управления трансформаторам. Мощность двигателя, приводящего в движение ворота, подбирается исходя из габаритов ворот и их веса.
Откатные ворота имеют более сложную систему привода, да и сам механизм открывания сложнее. Кроме этого, их монтаж более сложен и включает в себя не только подготовку опор, но и подготовку площадки под установку привода и механизма открывания. Однако это не препятствует их популярности среди застройщиков.
Они позволяют организовать въезд на участок даже там, где нет достаточного свободного места перед участком. К примеру, если ворота ставятся прямо перед проезжей частью, места для открывания створок распашного типа нет, а вот откатные ворота здесь отлично встанут.
Виды автоматических ворот
Секционные ворота
Это универсальный тип, подходящий и для установки на предприятии, и для частного применения, для дома или установки в гаражных помещениях, Отличаются высокой надежностью, защищены от воздействий неблагоприятных погодных условий. Могут управляться как автоматически, так и вручную, а механизм рассчитан на несколько открываний в день и обладает большой устойчивостью к серьезным нагрузкам, что позволяет использовать ворота в промышленных помещениях. Функционал ворот может быть расширен благодаря возможности установки в них дополнительных дверных и оконных проемов. Установка автоматики на секционные ворота требует соответствия типу подъема ворот – низкий, высокий или стандартный, наклонный или вертикальный.
Для ворот такого типа подходят цепные и вальные приводы. Вальные приводы более мощные, они необходимы, когда полотно имеет большой вес, а также в случае нагрузок высокой интенсивности. Цепные приводы больше применяются в быту, подходят для ворот с низким и стандартным типом подъема.
Подъемно-поворотные ворота
Оснащены подъемно-поворотным механизмом и могут быть установлены в помещении любого типа, так как отличаются простой эксплуатацией и оптимальным соотношением цены и качества. Их полотно представляет собой цельную конструкцию, занимающую все пространство проема. Принцип открывания прост – перемещаясь по специальным направляющим, ворота меняют свое положение с вертикального на горизонтальное. Поэтому такой тип ворот подразумевает отсутствие каких-либо препятствий на пути движения полотна.
В сравнении с другими типами, подъемно-поворотные ворота не так хорошо сохраняют тепло, а установка подходит только для прямоугольных проемов. Если же произойдет частичная поломка, потребуется полная замена ворот. Кроме того существуют ворота подъемно-гильотинного типа, — в данном случае полотно перемещается по принципу гильотины снизу-вверх по внешней стене помещения.
Откатные или сдвижные ворота
Такой тип конструкции отличается высокой надежностью, стойкостью к погодным воздействиям, и лучше всего подходит для установки в условия ограниченного пространства. Ворота оснащены прочным механизмом, способным выдерживать большие нагрузки.
Автоматика для откатных ворот обычно устанавливается на специальную площадку для привода или фундамент. При выборе привода стоит учитывать вес ворот.
Распашные ворота
Конструкция отличается бесшумностью и легкостью открывания и закрывания, но требует свободного пространства. Теплоизоляция поддерживается за счет пластикового профиля, закрывающего просветы в конструкции. Для распашных ворот производятся приводы двух видов – линейные и рычажные (электромеханические, гидравлические).
Рычажные не боятся мороза, оснащены рычагом, могут открываться и наружу и внутрь. Линейные требуют меньше места для монтажа. При подборе автоматики необходимо учитывать площадь полотна ворот. Кроме того, автоматику распашных ворот необходимо содержать в чистоте, особенно в зимний период, очищать от снега.
Автоматические роллетные или рулонные ворота
Представляют собой гибкое полотно, скатанное в рулон. Конструкция отличается повышенной теплоизоляцией, упругостью и прочностью, большими размерами (бывают шириной до 11 метров, и высотой до 9 метров). При этом ворота достаточно компактны, благодаря способности скручиваться в рулон. Подходят для частного применения, на участках, в домах, гаражах и для крупных помещений, предприятий.
Могут быть смонтированы снаружи помещения и внутри него, а также в оконные проемы — так они не только заменят собой ставни, но и обеспечат безопасность, защищая от проникновения (актуально для жителей частных домов и коттеджей, или живущих на первом этаже здания).
Плюсы и минусы автоматических ворот
Автоматика для ворот распашного типа имеет перед иными системами следующие преимущества:
- Возможность установки на ограниченных площадях. Достигается это за счёт особой конструкции подобной автоматики, которая не препятствует въезду и выезду автотранспорта, используя самые минимальные площади перед воротами. При этом сами ворота могут занимать достаточно обширную территорию.
- Относительно низкая цена по сравнению с системами других типов.
- Наличие двух вариантов открытия: наружу или внутрь.
- Широкий вариант выбора технической «начинки», учитывающей все нюансы конструкции тех или иных типов зданий.
Однако, наряду с существенными плюсами, автоматика для ворот такого типа имеет и некоторые минусы. Это:
- Достаточно устаревшая конструкция.
- Наличие такого явления как провисание. Для борьбы с ним приходится постоянно вести технический контроль за столбами и петлями ворот. Если этого не делать, они будут цепляться за землю, что приведёт к отказу автоматического привода.
- Маленький срок службы подобный системы запирания.
Как видим, основные их недостатки связанны с ненадёжностью такого элемента конструкции, как столбы, на которые ворота и навешиваются. Это обстоятельство требует производства работ по их усилению, что ведёт к дополнительным тратам. Однако автоматика для откатных ворот также несовершенна, так как требует обустройства платформы с фундаментом, ролики, а также несущую балку. Стоимость проведения подобных работ значительно превышает стоимость укрепления столбов и петель распашных ворот.
Автоматика для секционных ворот она требует обустройства ворот специальной конструкцией, и её нельзя использовать на неподготовленных площадках. Системы же распашного типа позволяют автоматизировать практически все двери на участке, так как большинство из них как раз является распашными.
Кроме того, описываемый тип устройств для открывания-закрывания позволяет использовать любой отделочный и декоративный материал для ворот. Это может быть кованый металл, металлопрофиль, сэндвич-панели и т.д. В результате вы получите оригинальный и надёжный декоративный элемент подчёркивающий дизайн вашего строения или земельного участка.
Пошаговая инструкция по установке автоматики на распашные ворота
Изготовление привода из автомобильных стеклоподъёмников
Создаем умные ворота своими руками
Чтобы создать умные ворота можно воспользоваться готовыми промышленными комплектами или сделать их самостоятельно. Однако во втором варианте отдельные элементы автоматики все же придется докупать. При этом, автоматизировать можно уже имеющуюся конструкцию или сделать все с нуля.
Процесс начинается с определения вида ворот и требований, предъявляемых к системе. Затем:
подбирается механизм привода. При этом учитывается вес, площадь створок, а также интенсивность работы. Перед тем, как установить автоматику на распашные ворота, рекомендуется ее рассчитать с запасом в 30–40%. Устройство должно быть стойко к негативным факторам окружающей среды и выдерживать значительные перепады температур.
устанавливается основа. Петлевые столбы и приводы усиливаются стальной полосой, после чего на них устанавливаются остальные элементы. Для прокладки кабелей используются заранее уложенные трубы или лотки. Для сборки конструкции используется ровная площадка. Первыми собираются посты створок, на которые впоследствии крепится привод. Собранная рама проверяется на геометрию. Собранные створки навешиваются на петлевые столбы
При выборе петель следует обратить внимание на возможность их регулировки.
монтируется автоматика. Поскольку на приводные кронштейны оказывается повышенная нагрузка, они крепятся с помощью сварки
Устанавливаются электроприводы, провода от которых соединяются с блоком управления. Последний располагается на столбе ворот во влагозащищенном ящике.
проверяется подвижность конструкции. Створки должны перемещаться вручную без особых усилий.
настраивается автоматика. Необходимо настроить концевые положения, задать логику и прописать пульт ДУ.
Для проверки автоматики система несколько раз открываются и закрываются. Движение створок должно быть плавным и не сопровождаться посторонними шумами.
Автоматизация откатных ворот своими руками представлена на видео:
Выбор производителя
Сегодня на рынке конкурируют китайские и европейские производители автоматики. Встречаются и отечественные торговые марки, однако их товар также изготавливается в «Поднебесной».
Китайские системы автоматизации в своем большинстве ориентированы на минимизацию цен, что снижает качество и срок службы готовой продукции. Но бывают и приятные исключения. К примеру, серия ASL от китайского бренда AN-Motors. Выбрать автоматику для ворот этой фирмы значит купить современное и надежное оборудование по доступной цене. Привод ASL очень прост и удобен в настройке и управлении.
Из всего многообразия европейских производителей наибольшего внимания заслуживают две итальянские фирмы: Nice и BFT. Эти марки занимаются производством надежных и качественных комплектов автоматики с оптимальным соотношением цена-качество.
Справка. Nice и BFT производят автоматику в широком ассортименте, благодаря чему удается очень точно подобрать привод как для частного использования, так и для производства.
Кроме этих двух существует еще немало других европейских компаний-производителей оборудования для автоматизации ворот. Однако, аналогичная продукция, к примеру, немецкого бренда, такого же качества будет значительно дороже.
Каждый сам для себя решает какую автоматику для ворот ему выбрать. Однако профессионалы не рекомендуют приобретать дешевую «безымянную» продукцию. Никто не знает, сколько она прослужит и в какую сумму выльется ремонт в случае поломки. Автоматическая система покупается на длительный срок, поэтому лучше на ней не экономить.
