Правило 1. Все решает притолока.
Выбор материала
Необходимо приобрести элементы ворот в гараж согласно спецификации. Для секций часто выбирают металлические или сэндвич панели, реже – рейки из дерева.
Снизу секционное полотно должно закрываться профилем. По бокам он закрыт накладками, которые придают жесткость и защищают торец ворот от влияния внешнего мира. В виде направляющего профиля применяют швеллеры из металла, а в виде угловых вертикальных профилей берут уголки.
Кронштейны также изготовляются из металлопрофиля. Чтобы сделать подъемный механизм, необходимо приобрести следующие детали: вал, трос, пружину и пружинные наконечники, барабан, подвес, соединительную муфту.
Изготавливаем каркас для створок
Размер каркаса самодельных ворот должен быть немного меньше рамы, чтобы он свободно проходил внутрь проема при закрывании. Порядок изготовления:
- отрезается четыре куска выбранного профиля, его длина выбирается на сто-сто пятьдесят миллиметров короче, чем высота рамы; затем – еще столько же, на триста-триста пятьдесят миллиметров меньше ширины;
- сборка и сварка выполняются аналогично подобным работам с рамой.
Конструкция выйдет более жесткой, если добавить дополнительные горизонтальные распорки по центру каркаса. Сварные швы необходимо тщательно обработать болгаркой, чтобы обеспечить идеально ровную плоскость поверхности для плотного прилегания обшивки.

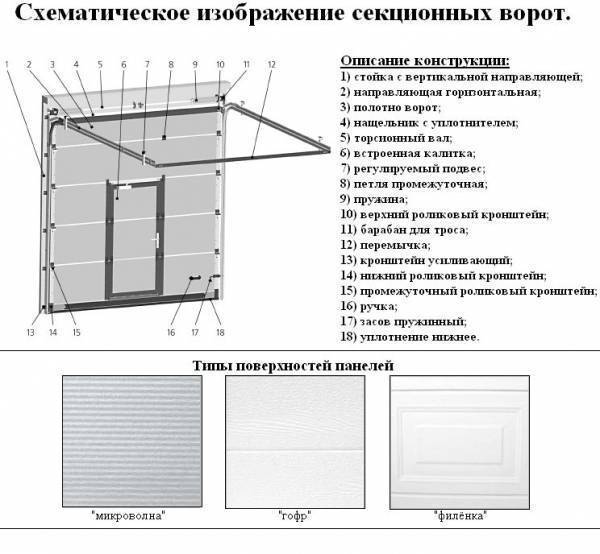

Разновидности конструкции секционных ворот
Секционные ворота представляют собой серьезную конструкцию, совокупность механизмов, секций, полотна, которые передвигаются внутри помещения, по специальным направляющим. Последние особым образом закреплены под потолком.
Современный рынок содержит большое разнообразие въездных систем, отличающихся размерами, иными параметрами. Это позволяет применять их в быту, промышленности.
Преимущества секционных конструкций:
- необходимость минимальной свободной площади, как внутри, так и снаружи помещения;
- разнообразие внешних обрамлений;
- легкость проведения монтажных работ;
- надежность конструкции;
- пожаробезопасность;
- получение высокого уровня звуко- и теплоизоляции;
- автоматическая блокировка системы при выходе механизмов из строя;
- удобство дистанционного управления.
Помимо явных преимуществ, нужно отметить пару недостатков:
- высокая стоимость, особенно в сравнении со стандартными стальными конструкциями;
- дороговизна сервисного обслуживания.
Подъемно-секционные системы можно условно разделить на:
- Гаражные: ставят в гаражах, частных домах. Конструкция легко монтируется, может быть установлена взамен уже существующей.
- Промышленные: ставят на строительных, промышленных объектах. Предполагают наличие постоянной нагрузки высокой интенсивности.
Конструкции вертикального подъема
Здесь пружина может располагаться снизу или наверху. Когда предполагается последний вариант, необходимо, чтобы общая высота равнялась высоте проема и 70 см сверху. При нижнем варианте установки необходимо добавить только 40 см. Для автоматизации требуется оснащение осевого привода, главное ставить на них систему, вес которой не превышает одной тонны.
Главным преимуществом данной разновидности является компактность её размещения, длительный срок безотказной эксплуатации. среди недостатков находятся высокая стоимость, связанная с использованием усиленных материалов.
Конструкции высокого подъема
Чтобы смонтировать конструкцию с высоким подъемом, понадобится высота притолоки от 60 см, максимально этот параметр может равняться пяти метрам.
Автоматизированные механизмы здесь ставят только посредством оснащения вертикальной направляющей. Основным достоинством является надежность, длительный эксплуатационный срок. Среди недостатков, специалисты отмечают высокую цену проведения монтажных работ, приобретения механизма, усиленных креплений, барабана.
Конструкции стандартного подъема
Установка секционных ворот с ориентировкой на стандартный подъем требует притолоки с высотой от 35 до 60 см. Этот подъем позволяет монтировать конструкции, высота которых может достигать 10 метров, а ширина 7 метров. Этот вариант принято считать наиболее дешевым в сравнении с иными моделями, он оказывает минимальное воздействие на механизм движения.
Существует также и высокий вариант, его ставят в тех случаях, когда высота потолочной части будет увеличиваться за счет задней стены помещения. Эта разновидность отличается нестабильностью, часто ломается, отличается высокой стоимостью. Если есть возможность остановиться на иной модели, лучше так и поступить.
Конструкции низкого подъема
Для монтажа системы низкого подъема понадобится минимальная высота, находящаяся в пределах от 15 до 30 см. Когда такой вид открывается, нижняя секция свисает, за счет чего закрывается некоторая часть проема.
Этот вид монтажа позволяет ставить систему «барабан», его ставят спереди, с высотой верхней рельсы на уровне тридцати сантиметров. Чтобы провести установочный процесс понадобятся специальные направляющие, повышающие финансовые затраты.
Когда монтаж производится сзади со стандартными креплениями, нужно будет озаботиться приобретением особых фиксаторов, удерживающих вал. Этот вариант установки автоматического механизма крепится только на потолочной части.
Небольшое отступление
Иногда может потребоваться уплотнение стыков подъёмных ворот. Для этих целей используется специальная эластичная пена, внутри которой образуется минимум пузырьков. Она наносится на угол получившегося косяка, а край самих створок проклеивается скотчем, после чего ворота закрываются. После высыхания пены излишки нужно будет удалить.
Готовый шов после удаления излишков ФОТО: atvarmor.ru
Для подобной работы подойдёт не всякая монтажная пена. На примере ниже можно увидеть 2 варианта этого материала. Левый для уплотнения использовать не стоит – очень быстро рассыплется. А вот правый баллон как раз и является подходящим.
Правый баллон с эластичной пеной именно тот, который требуется для уплотнения ФОТО: atvarmor.ru
После высыхания пены нужно лишь толкнуть створки и, открыв их, удалить скотч.
Вот такой шов получается после уплотнения ФОТО: atvarmor.ru
Виды гаражных ворот
Для начала необходимо определить, какая именно модель будет использована для гаража. В наше время немало их видов, и хозяину нелегко определиться с выбором.
Секционные ворота
Представляют собой набор панелей (сдвижных секций), соединенных между собой петлями. Крепятся и передвигаются по специальным направляющим вверх. При открывании поднимаются одна за другой и заходят в нишу под потолком. Секционные ворота для гаража очень удобны.
Секционные складные ворота используются в частных домах, на фермах, паркингах.
Около частного дома
Большинство пользователей выбирает их за компактный размер.
Преимущества: удобство, защита от взлома, универсальны в использовании. Недостатки: высокая стоимость, складывающиеся конструкции подвержены порче.
Распашные ворота
Распашная модель – классическая гаражная конструкция, состоящая из двух створок, подвешенных на петлях к опорным столбам. Самая распространенная модель. Существует 2 вида: простые и автоматические ворота. Основными достоинствами считают простоту конструкции и надежность.
Недостаток – трудности, связанные с открыванием зимой: необходима чистка снега. Также требуется систематическая смазка петель. Хозяину несложно сделать своими руками именно такие ворота для гаража.
На фото представлен распашной вариант конструкции.
На загородном участке
Откатные ворота
Новая современная модель. Выглядят эстетично и просты в использовании. Принцип действия: внизу и вверху проема крепятся направляющие, по которым 2 створки съезжаются и разъезжаются. Бывает 2 вида открывания: автоматический и ручной. Преимущества: компактные, не занимают много места, долгий срок службы, надежность.
Недостаток – нужен систематический уход за роликовой системой: необходимо исключить попадание снега, воды, посторонних предметов.
Подъемно-поворотные ворота
Это наиболее практичные и удобные вертикальные конструкции. При открывании лист металла поднимается вверх и ложится горизонтально в виде козырька. Конструкция такого механизма несложная. Полотно крепится на раму и движется вокруг оси, меняя горизонтальное положение на вертикальное. Откидные ворота удобны в эксплуатации.
Чертеж подъемной конструкции
Достоинства: стойкость к коррозии и взлому, не требуют дополнительного места.
Недостатки подъемно-поворотных конструкций: высокая стоимость, подходят для проемов только прямоугольной формы, в открытом виде уменьшают высоту проема на 25 см. Сделать подъемные ворота для гаража на даче своими руками будет достаточно проблематично, так же, как и подъёмно-поворотные.
Разнообразие гаражных конструкций затрудняет выбор. Хозяин автомобиля прежде всего озабочен безопасностью своего транспорта. Только потом он учитывает остальные характеристики, такие, как удобство в эксплуатации, цена, габариты конструкции.
Таблица сравнения основных характеристик гаражных ворот.
Руководствуясь показателями в таблице, можно сказать, что выбор – только за покупателем. Все зависит от стоимости и надежности. Например, распашные и секционные модели хорошо ставить в домашнем гараже, но они не подойдут для гаражных кооперативов, так как имеют невысокую степень надежности.
Подъемно-поворотные ворота для гаража подойдут для любого строения, но их главный недостаток – высокая стоимость. Из-за невысокой цены для частного гаража подойдут распашные ворота. При необходимости их можно утеплить, автоматизировать и усилить дополнительным листом металла. К тому же несложно сварить ворота для гаража в домашних условиях.
В процессе установки
Выбор привода
По конструкции делятся на два типа.
Система противовесов
Подходит для больших по весу и размерам полотен.
Один конец троса лебедки крепят к низу створки, потом трос пропускают через механический блок, расположенный на потолке, ближе к противоположной стене. К другому краю монтируют груз (противовес). При открытии ворот он опускается, при закрытии – наоборот. Причем масса противовеса должна быть больше, чем самой створки.
Преимущество ворот с таким приводом – максимальная безопасность от взлома, несанкционированного проникновения.
Шарнирно-рычажный (рычажно-пружинный)
Механизм состоит из:
- пружин;
- роликов;
- рычагов.
Направляющие из металлического профиля крепятся под потолком в горизонтальном положении по краям дверного проема. Внизу фиксируются пружины, рычаги. Ролики ставятся в верхних углах полотна.
При установке важно точно регулировать натяжение пружин, соблюдать вертикаль, горизонталь при крепеже направляющих. Приводя монтируют к потолку
При открытии используют трос, который размещается на профиле под потолком
Приводя монтируют к потолку. При открытии используют трос, который размещается на профиле под потолком.
Открываясь, пружина растягивается, а полотно на роликах двигается по направляющим.
Рекомендуемое расстояние от потолка до дверного проема ‒ от 30 см.
Виды конструкций
Казалось бы, чего проще: выбрать стандартные ворота под свой проем – и не иметь дополнительной головной боли. Но народные умельцы, доказывая себе и миру, что они не лыком шиты, продолжают искать новые пути экономии и применения собственных творческих сил и технических навыков.
Самые простые из них – классические распашные модели. Состоят они обычно из двух створок, в одну из которых устанавливается входная дверь. Как правило, распашные ворота очень массивны и занимают достаточно много места. Так как на их распахивание требуется довольно большая амплитуда. Они устанавливаются на металлическую раму, к которой крепятся прочными навесами. Такие ворота требуют повышенного внимания: контроль смазки навесных механизмов. Из-за недостаточного ухода за распашными воротами иногда можно обнаружить их провисание.
Секционные ворота для гаража представляют собой несколько металлических подвижных полотен, соединенных между собой петлями. Края каждой части оснащены специальными роликами, которые движутся по специальным направляющим, установленным в проеме ворот. Они уходят под потолок, благодаря чему секционные ворота плавно уходят вверх, экономя при этом место в помещении.
Существует удобная вариация этого вида, когда ворота отъезжают в сторону.
Складные гаражные конструкции также состоят из вертикальных секций. Но чаще представляют собой распашные ворота, складывающиеся по бокам гармошкой. Могут быть установлены в проем любой ширины (от этого будет зависеть количество секций – полотен).
Их можно установить таким образом, что они будут складываться как внутрь, так и наружу – в зависимости от размеров помещения и необходимости его экономить. Основная нагрузка ложится на стены и потолок, таким образом, пространство остается свободным и незадействованным.
Одной из самых распространенных и легких в устройстве разновидностей гаражных ворот являются подъемные конструкции. Как и прочие, они могут быть автоматическими, но также имеют собственный уникальный механизм на рычагах.
Пошаговый алгоритм сварки
После того как все сложено и приготовлено, можно начинать заниматься приваркой петель к воротам. Поэтапно это выглядит так:
- Сначала петли равномерным непрерывным швом привариваются к платикам. Так называется пластина из прочного железа, служащая своего рода распределителем нагрузки. Толщина и ширина подбирается исходя из тяжести и размера конструкции ворот.
- После подготовки петель необходимо правильно установить ворота. Они должны стоять в проёме идеально точно во всех плоскостях. Незаменимым помощником при регулировке положения створок послужит длинный строительный уровень.
- Когда подобрано необходимое положение конструкции, следует предварительно смазать петли густой автомобильной смазкой, например, солидолом или его аналогом. Это делается для придания лёгкости и плавности ходу петель после их монтажа.
- Далее необходимо расставить отметки расположения шарниров. Делается это строительным карандашом или мелком. Петли должны быть расположены на расстоянии 30 сантиметров от верхнего и соответственно нижнего краёв конструкции створок.
- На размеченные участки несколькими каплями металла привариваются петли. Это делается для фиксации воротной конструкции. После этого надо попробовать несколько раз открыть и закрыть ворота. Если где-то обнаружится перекос или неровность, исправить положение поможет молоток, которым отбивают петли. Затем они приваривают заново с учётом выявленных отклонений.
- Когда ворота будут открываться и закрываться как положено, следует полностью приварить петли по всей длине. Необходимо добиться ровных непрерывающихся швов. Начинать сварочные работы необходимо с нижнего шарнира.
Утепление
После изготовления конструкцию необходимо окрасить, для обеспечения защиты от коррозии и придания привлекательного внешнего вида. Вначале наносится грунтовка, а после ее высыхания – два слоя краски выбранного цветового оттенка.
К внутренней поверхности створок крепится обрешетка из деревянного бруса. В качестве изолирующего применяется рулонный или листовой материал. Расстояние между элементами обрешетки принимается, в зависимости от размеров листов утеплителя. Альтернативный вариант – использование пенопласта. Он плотно помещается между брусьями обрешетки, стыки задуваются монтажной пеной.
Утеплитель плотно помещается между брусьями, сверху закрывается пленкой. Облицовка выполняется из вагонки или другого подходящего материала.
Ворота должны быть изготовлены не позже окончания подготовки фундамента, поскольку их монтаж выполняется одновременно с возведением стен. Допускается выполнить сборку створок позже, но рама устанавливается при производстве кладки.
Если правильно учесть все необходимые параметры и выполнить сборку и монтаж без отклонений от технологии, особенных проблем с устройством гаражных ворот не возникнет. Главное – оставаться внимательным и не допускать ошибок.
Разновидности конструкции
На сегодняшний день используется несколько конструкций ворот, некоторые из которых появились не так давно. Так как у каждого владельца автомобиля различные вкусы, стоит рассмотреть все виды гаражных ворот:
- Распашные — наиболее известная и надежная конструкция. Она состоит из двух створок, укрепленных на петлях, и дверной коробки.
- Ворота откатные для гаража — активно использоваться начали в середине ХХ столетия и представляют собой одну створку, отъезжающую в сторону параллельно фронтально расположенной стене.
- Подъемно-поворотные — сравнительно новая конструкция, состоящая из одного поднимающегося полотна (створки) и в крайней верхней точке траектории располагающегося параллельно земле. Такие ворота достаточно удобны в использовании, потому что не занимают много места. Однако устанавливать их стоит только в теплом климате или в отапливаемом гараже.
- Подъемно-секционные — полотно состоит из нескольких секций, которые, преломляясь, поднимаются к потолку. Главным достоинством конструкции является экономия пространства.
- Роллетные — не могут обеспечить высокую надежность и при строительстве гаражей используются редко. Створка состоит из алюминиевых пластин и работает аналогично оконным роллетам.
При выборе гаражных ворот необходимо ориентироваться не только на внешний вид и рекламу, но и учитывать практичность, надежность, а также приспособленность к конкретным климатическим условиям.
Безусловно, подъемно-секционные и подъемно-поворотные ворота смотрятся отлично. Но все их преимущества в полной мере проявляются лишь в теплом климате. При сильном морозе направляющие и рычажный механизм могут замерзнуть и в результате попасть в гараж не получится.
Установка
Первоначальным этапом монтирования воротной установки считается проектирование будущей конструкции. Нужно снять размеры с проема и составить эскиз либо взять уже подготовленный чертеж с расчетами и схемами.
Далее необходимо приобрести стройматериалы и найти инструменты, чтобы приступить непосредственно к изготовке воротной конструкции:
- Собирают коробку из отдельных брусков, скрепляемых меж собой железными пластинками либо уголками.
- Коробка фиксируется непосредственно в самом проеме, закрепляется штырями, низ коробки приблизительно на 2-3 см заглубляют в пол.
- Собирают полотно створки. Рама покрывается щитом, а после закрывается листами металла.
- Опору механического устройства изготавливают из уголка. Два отверстия диаметром – 1 см просверливают в полке. Такие отверстия нужны при фиксировании механического приспособления к опорным стойкам. В следующей полке сверлят 3 отверстия, они нужны при установке пружинного кронштейна. Закрепленный к полке кронштейн послужит опорой пружинам.
- Установленный кронштейн вместе с пружинкой соединяют регулировочной пластинкой, такую пластину производят из металлической полосы. Крайние веточки пружинки применяют как зацеп, внизу присоединяют регулятор натяжения. Кольцо получится с одного края, с другого нужно нарезать резьбу.
- Шарнирный узел внизу изготавливают из уголка, в котором должно быть 0,85-сантиметровое отверстие. Приваривается уголок к раме на расстоянии меж ребром и центром отверстия. Такой тип отверстия понадобиться для сборки рычага подъемного механического устройства.
- Пластину, в которой есть нужное отверстие для сборки регулятора натяжения, приваривают к торцевой части рычага.
- Для передвижения щита нужно изготовить рельсы. Края двух составленных уголков приваривают так, чтоб пространство внутри меж пиками вершин составило 5 см.
- Край этой рельсы приваривают к железной пластинке с высверленными отверстиями. Промежуток в 8 см оставляют между осевой линией и самой нижней частью поперечны. Куски швеллера приваривают по краям рельсов на 15-сантиметровом расстоянии. Болтом швеллер крепят к брусу на потолке.
Есть несколько рекомендаций, которых стоит придерживаться при обустройстве подъемно-поворотных конструкций:
- рекомендовано применять сварку для качественной надежной сборки деталей. Так можно понизить надобность в крепежах, высверливании лишних отверстий;
- высота гаражных ворот не может быть менее 2,2 м;
- барабан лучше расположить сзади при достаточно низком подъеме;
- у нижнего профиля гаражного полотна должно быть наличие паза, куда устанавливают уплотнитель;
- основным параметром считается масса полотна, приемлемый вес составит 100 кг;
- реверсную самоблокирующуюся лебедку можно устанавливать как привод;
- для установки автоматики лучше использовать автомобильную сигнализацию.
Что нужно сделать до начала работы?
При установке распашных гаражных ворот прежде всего следует оценить особенности рельефа места, на котором расположен гараж. Учитывая, что створки могут достигать ширины 2,5-3 м, необходимо позаботиться о том, чтобы они могли беспрепятственно открываться наружу в любое время года.
Схема расчета проема гаражных ворот.
Угол открывания их должен составлять не менее 90°, чтобы обеспечить свободное движение автомобиля через проем, без риска повредить боковые поверхности кузова. При невозможности установки ворот со створками придется выбрать более дорогие модели с подъемным механизмом, роллетные или откатные ворота. В любом случае, перед тем как подготовить нужные инструменты и материалы, мастеру потребуется схема, которую тоже можно начертить своими руками.
Во время изготовления чертежа нужно будет нанести на бумагу следующие размеры:
- ширина проема, которая определяется с учетом ширины кузова транспортного средства, плюс 30-50 см с каждой стороны от него до рамы ворот;
- высота ворот, равная 2-2,2 м для легкового автомобиля любой модели и не менее 2,5-3 м для джипа или микроавтобуса;
- размеры створок, каждая из которых равна половине ширины ворот;
- размеры калитки и расстояние до ее рамы от краев створки;
- высота расположения петель створок и калитки, места размещения проушин для замков и внутренних запоров ворот.
Кроме основных размеров ворот, потребуется нанести на схему расположение ребер жесткости на створках и калитке. В готовом виде чертеж распашных гаражных ворот может выглядеть как на рис. 1.
На основании схемы нужно рассчитать количество материала и заготовить:
уголок металлический 65х65 мм и 40х40 мм, толщина металла — 3-4 мм;
- пруток арматурный;
- петли для ворот металлические;
- комплекты задвижек или крюков для запоров изнутри;
- проушины для навесных замков или врезные замки;
- сталь листовая толщиной 3-4 мм или профлист.
Кроме материалов, нужно позаботиться о том, чтобы под рукой были следующие инструменты:
- болгарка;
- строительный и гидравлический уровень;
- рулетка, угольник;
- сварочный аппарат.
