Ворота для гаража: тонкости создания своими руками для новичков универсальной модели гаражных ворот с красивым оформлением

Выбор

Разнообразие гаражных конструкций затрудняет выбор. Хозяин автомобиля прежде всего озабочен безопасностью своего транспорта. Только потом он учитывает остальные характеристики, такие, как удобство в эксплуатации, цена, габариты конструкции.

Таблица сравнения основных характеристик гаражных ворот.

Сравнение характеристик

Руководствуясь показателями в таблице, можно сказать, что выбор – только за покупателем. Все зависит от стоимости и надежности. Например, распашные и секционные модели хорошо ставить в домашнем гараже, но они не подойдут для гаражных кооперативов, так как имеют невысокую степень надежности.

Подъемно-поворотные ворота для гаража подойдут для любого строения, но их главный недостаток – высокая стоимость. Из-за невысокой цены для частного гаража подойдут распашные ворота. При необходимости их можно утеплить, автоматизировать и усилить дополнительным листом металла. К тому же несложно сварить ворота для гаража в домашних условиях.

В процессе установки

Этап первый — проектные работы

Перед созданием конструкции, для начала необходимо определиться с типом ворот, которые будут использоваться для гаража. Самый простой, надежный и бюджетный вариант – распашные ворота. Такая конструкция позволяет добавлять калитку, замки и засовы, усиливать раму или углы, а также использовать автоматическую систему открывания.

Составление плана и подробного чертежа ворот для гаража своими руками поможет точно рассчитать количество материала, который необходимо для постройки и крепежных элементов для устойчивости конструкции. К тому же при изготовлении каркаса необходимо помнить о некоторых правилах:

• проем в воротах должен быть шире автомобиля на 30 см с каждой стороны, чтобы можно было комфортно и безопасно заезжать в гараж;
• высота каркаса ворот не должна быть ниже 2 м. Идеальным вариантом является конструкция с такими параметрами: ширина от 2,5 до 5 м и высота от 2 до 2,5 м;
• при использовании листового металла, его толщина не должна быть меньше 3 мм.

https://youtube.com/watch?v=5WEpOnTbuao

Столь простые правила позволят быстро составить чертеж, а в результате вы получите надежные и устойчивые ворота, эксплуатация которых не доставляет проблем.

Покраска ворот

Покраска изготовленных и установленных ворот необходима для повышения защиты материала конструкции от коррозийных процессов, разрушающих открытый металл. Следует учесть некоторые факторы:

1. Поверхность, требующая окрашивания, хорошо зачищается от заусенцев и задиров, после чего обезжиривается. Для этого используют растворитель.
2. Подготовленные створки сварных ворот грунтуют. Желательно воспользоваться грунтующим составом глубокого проникновения с добавками, противостоящими ржавчине.
3. Поверхность окрашивают в желаемый цвет. Лучше выполнять эту работу пульверизатором или широким валиком.

Средства защиты от взлома

При сборке подъемных гаражных ворот своими руками надо позаботиться и о безопасности, особенно, если используется электропривод для автоматизации ворот. Существует несколько разновидностей средств защиты, которые можно применять по отдельности или одновременно. Популярны следующие устройства:

Автоматический привод. Он оснащается защитной системой блокировка. Если кто-то пытается взломать ворота, происходит заклинивание механизма (так как электрический сигнал отсутствует).

Установка рамы в проем

Установка скрытого замка. Запорное устройство «с секретом» – проверенный временем способ защиты, его часто устанавливается на автоматических подъемниках. Оно не рассчитано на дистанционное управление, и значительно снижает вероятность взлома.
Защитная система с удаленным доступом. Вы получаете доступ к управлению автоматикой через смартфон; система может работать самостоятельно, или стать частью «умного» дома.
Защита против поддомкрачивания. Вы устанавливаете сигнализацию, которая срабатывает при попытке поддеть створку

Элементарный девайс успешно справляется с задачей: отпугивает злоумышленника и привлекает внимание окружающих.

Ручное управление воротами

О секционных воротах с дверью в следующем видео:

Установка замка

В большинстве случаев устанавливают 2 вида замков – навесные или врезные

Важно устройство замкового механизма. Чтобы зимой не пришлось отогревать замок горящими бумажками, лучше приобрести устройство сувальдного типа, в котором установлены жесткие пружины

Схема для изготовления дверей из профтрубы

Для усиления изготавливают штыревые стопоры на створки ворот и мощный запор. Это позволит закрыть их с внутренней стороны гаража, но придется установить входную дверцу в полотне ворот. Монтаж качественного дорогого замка не решит всех проблем, но правильная установка серьезно усложнит возможный взлом гаража.

При установке нужно следовать нескольким важным правилам:

1. Все запорные элементы гаража желательно устанавливать самостоятельно. Чем меньше чужих людей знает о конструкции ворот и об установленных запорах, тем выше безопасность вашего автомобиля.
2. Корпус замка нельзя размещать прямо на внешнем металлическом листе обшивки ворот.
3. Нежелательно использовать внешнюю декоративную накладку, продающуюся с замком. Для защиты замка от влаги лучше изготовить самодельное приспособление, так как дорогие фирменные детали привлекут к гаражу злоумышленников.

Установка запорных конструкций

Фирменная накладка, установленная на замок ворот, – явное указание для криминальных элементов, что в гараже есть что-то очень ценное. Кроме того, данный элемент дополнительно указывает на конструкцию замка. Это повышает возможность взлома и ускоряет работу преступника.

Утепление дверей

Необходимые материалы и инструменты

Для изготовления ворот из металла понадобится сварочный аппарат и навыки работы с ним

Чтобы сделать ворота для гаража своими руками, нужно подготовить материалы для каркаса и полотна. Последнее может быть сделано из панелей сэндвича или толстого листового металла. Второй вариант отличается высокой прочностью, надежностью и малой массой, но финансовые затраты при этом будут выше. Утепленные панели весят больше, что может затруднять самостоятельный монтаж системы.

Для работ потребуется подготовить следующий инструментарий:

• перфоратор;
• аппарат для сварки;
• болгарку для нарезания металла;
• кисточку или краскопульт для декорирования полотна;
• измерительные инструменты – строительную рулетку, угольник и уровень.

Каркас можно сварить из профиля, имеющего толщину 50 мм. Подойдет для этой цели и уголок. Толщину листов для полотна выбирают в зависимости от допустимой нагрузки. Обычно используется сталь в 2-3 мм. Раму изготавливают из стального уголка толщиной 65 мм.

Схемы, чертежи, расчеты

Чертеж гаражных ворот с калиткой

Чтобы конструкция была надежной, рекомендуется перед началом работ создавать эскиз будущих ворот. Для этого можно воспользоваться уже существующими схемами или спроектировать систему самостоятельно. На чертеже должны быть отражены габариты основных элементов. Трехмерную модель конструкции можно подготовить в графической программе

При этом надо учитывать важность расчета опор для рамы. Они должны иметь достаточную прочность и выдерживать массу раздвигающихся створок

Размеры ворот зависят от габаритов машины и ширины гаражного помещения. Дистанцию от рамы до корпуса авто нужно делать достаточно большой (минимум – 0,3 м с каждой из сторон), в противном случае возможны повреждения транспортного средства.

Если решено сделать на створке калитку, нужно заранее определить ее местоположение.

Необходимые материалы и инструменты

Перед тем как сварить гаражные ворота, необходимо подготовить материалы и инструменты. Что касается первых, то нужно приобрести:

• стальной уголок 63 х 63 х 5 мм или профильную трубу 60 х 30 х 2 мм;
• профильную трубу 40 х 40 и 40 х 20 мм;
• листовой прокат толщиной от 1,5 до 3 мм;
• навесы;
• стальные прутья и трубки;
• материалы для антикоррозийной обработки, грунтования и покраски металла;
• замки.

Рисунок 1. Петли для гаражных ворот.

Еще могут понадобиться анкеры, если рама ворот будет крепиться к проему с их помощью.

Для ее изготовления можно использовать или уголок, или профильную трубу. Профтруба намного легче уголка, но после ее установки габариты проема будут несколько меньше, чем после монтажа коробки, сваренной из уголка. Каркасы створок можно сварить и из уголка 50 х 50 х 5 мм, но они будут тяжелее, чем сделанные из профтрубы. Для навешивания ворот нужно купить 6 навесов диаметром не менее 25 мм. Если в одной из створок будет установлена калитка, то для нее нужно приобрести еще 2 навеса. Все они должны быть оснащены или подшипниками, или шариками (рис. 1). Из трубок и прутьев будут изготовлены внутренние запоры. Для этого можно использовать стержни сечением 18 мм и трубы с внутренним диаметром 20 мм.

Для работы понадобятся следующие инструменты:

• сварочный аппарат и электроды;
• шлифмашинка с зачистными и отрезными кругами;
• рулетка;
• уровень;
• угольник;
• перфоратор (для сверления отверстий под анкеры);
• дрель со сверлами.

Для соединения заготовок из уголков и приваривания к ним воротных навесов можно пользоваться электродами толщиной 3 и 4 мм. Однако, сваривая профильные трубы и крепя к ним обшивку, лучше применять электроды не толще 2,5 мм, чтобы не прожечь стенки профтруб и листы.

Делаем откидные ворота своими руками

Для того чтобы самостоятельно сделанная автоматическая конструкция функционировала идеально, на первом этапе необходима подготовка инструментов:

• аппарата для сварки;
• болгарки;
• шуруповерта;
• молотка;
• уровня;
• рулетки;
• карандаша;
• дрели со сверлами с подходящим диаметром.

Самодельные автоматические ворота выполняются так:

1. Создать на основе бруса из дерева или уголка из металла коробку в проеме, на которую приходится большая часть нагрузки общей системы механизма. Элементы соединяются в форме буквы «П». Деревянный материал скрепляется саморезами, помещаясь в приготовленные заранее закладные из дерева. Уголки крепятся анкерными болтами.
2. Сконструировать раму для створки. По чертежу нарезается профильная труба нужных размеров. При помощи угольника следует проверить прямые углы при установке. Перед сваркой стыков можно, при необходимости, внести изменения в изделие.
3. Обработать подготовленный материал болгаркой.
4. Покрыть раму грунтовкой, окрасить алкидной эмалью, двумя слоями.
5. Приварить на торцы верхних углов ролики с кронштейнами.
6. Прикрутить профильный лист к раме при помощи саморезов.
7. Затем следует установка направляющих для механизма. Предварительно нужно проверить прямые углы.
8. Установить на время створку в проем, чтобы отметить место крепления автоматики. После снятия створки прикрепить рычаги к торцам.
9. Прикрепить пружины и урегулировать их функциональность.
10. Приклеить резиновый уплотнитель с целью герметизации зазоров.
11. Поставить дверной замок.

После изготовления всех элементов ворота можно утеплить с помощью минераловатных и пенополистирольных плит. Конструкция готова к эксплуатации.

Изготовление створчатого каркаса

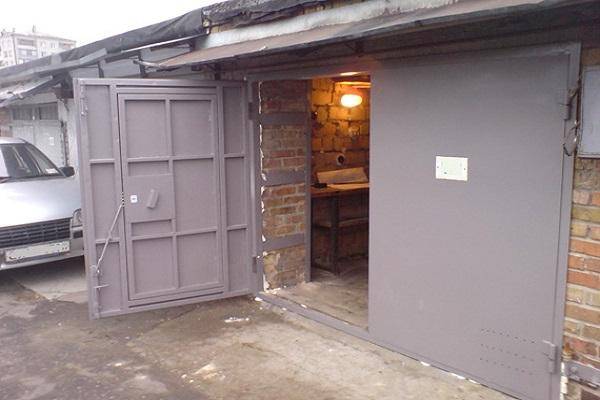

Воротные створки

Чтобы створчатый каркас легко заходил в гаражную раму и плотно прилегал к ее внешней стороне, его размеры по чертежам должны уступать габаритам проемной рамы. Из материалов для такой конструкции подойдет все тот же уголок, или прямоугольный прокат. Выбор зависит от значимости удобства изготовления створчатого каркаса из того или иного изделия для монтажников и увеличения в массе конструкции.

Этапы работ:

• Отрезается 8 кусков прямоугольного профиля, помня, что гаражные ворота будут иметь 2 половины. Длина 4-х вертикальных деталей должны быть меньше размера рамы ворот на 15 мм. Уменьшение длины позволит создать небольшой зазор, который позволит створчатому каркасу легко заходить в периметр внешней рамы. Длина 4-х горизонтальных фрагментов должна быть меньше половины ширины воротной рамы на 30 мм с той же целью.
• Можно также найти ровную площадку, чтобы на нее уложить детали в том положении, в котором они в будущем станут представлять собой створчатый каркас, а можно использовать уже готовую форму воротной рамы. Во втором случае контролировать прямые углы между деталями или устранять огрехи будет значительно легче.
• Производится сварка каркаса из деталей. При желании сделать конструкцию более монолитной можно приварить еще по одному прямоугольному профилю, который будет представлять собой дополнительную связку, перебирающую на себя часть конструктивной нагрузки. Середина каркаса – это наиболее эффективное место расположения дополнительной связи.

Проектируем гаражные ворота

Прежде чем приступать к выполнению работ, необходимо определиться с видом данного конструктива. Гаражные ворота бывают:

• распашными;
• раздвижными;
• откидными;
• раскладными;
• откатными;
• роллетными.

Определившись с конструкцией, приступают к разработке проекта. Не обязательно выполнять детальный чертеж с калиткой, указанием толщины металла и других элементов. Достаточно небольшого эскиза или схемы, учитывающей ширину и высоту конструкции, остальные необходимые размеры.

Относительно габаритов, необходимо придерживаться следующих требований:

• ширина принимается из расчета, чтобы при въезде автомобиля оставался зазор с каждой стороны не менее трехсот миллиметров; не стоит устанавливать данный размер более пяти метров, обычно указанный параметр колеблется в пределах от двух с половиной до трех метров;
• высота принимается в пределах двух метров или немного выше. Если предполагается строить гараж для микроавтобуса, рекомендуется ее увеличить до двух с половиной метров.

Важно! Проектируя гараж, необходимо обеспечить расстояние от рамы ворот до боковых стенок не менее восьмидесяти сантиметров. Гаражные ворота включают следующие составные элементы:

Гаражные ворота включают следующие составные элементы:

• раму, выполненную из равнополочного уголка – шестьдесят пять миллиметров или более;
• каркас полотен из пятидесятого уголка и листового металла толщиной от двух до трех миллиметров с усиленными наружными петлями (если речь идет о распашной конструкции, как наиболее популярной и простой в исполнении).

Обратите внимание! Проектирование ворот производится одновременно с проработкой чертежей всего гаража

Что нужно для самостоятельного изготовления?

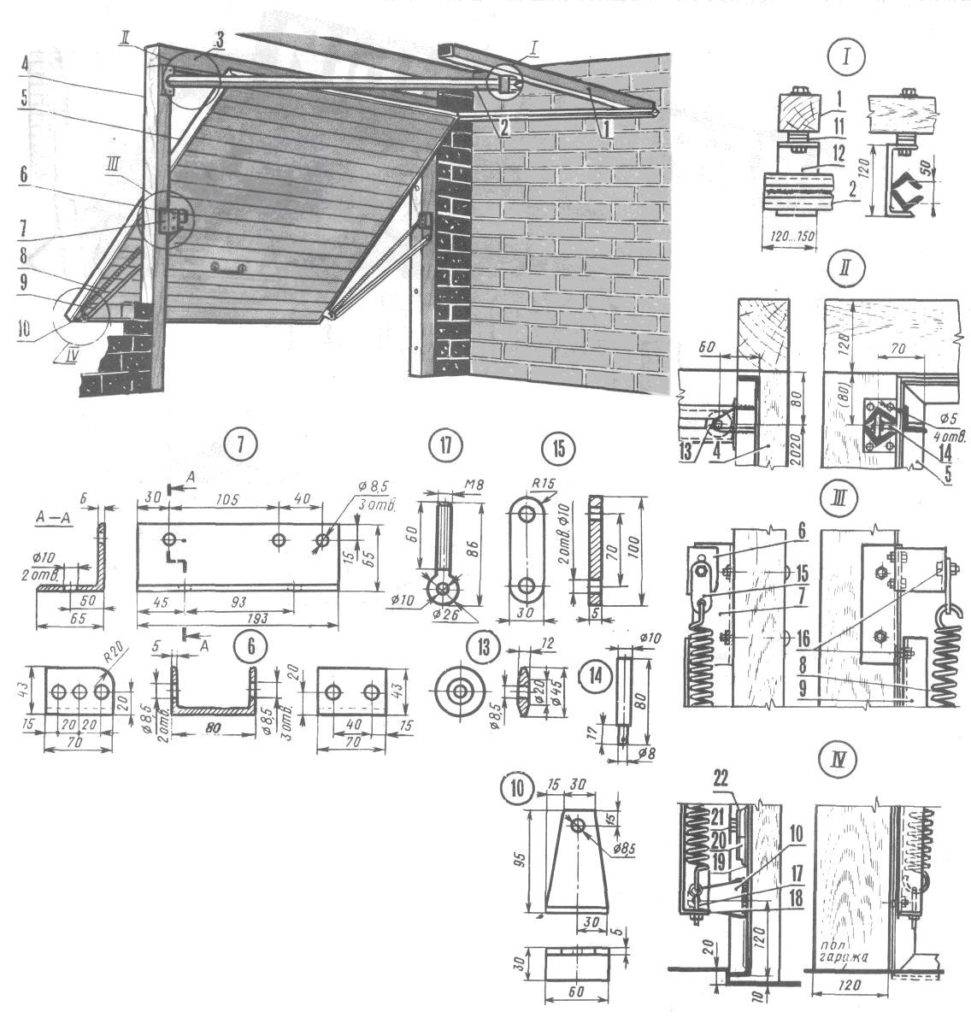

Пример подробного чертежа

Чтобы сделать самодельные поворотные ворота подъемного типа нужно подготовить:

• Сварочный аппарат (без его присутствия сбор остальных пунктов списка нерационален).
• Дрель.
• Гаечные ключи.
• Рулетка.
• Отвертки.
• Уровень.
• Материал для создания шарниров и направляющих составляющих – швеллер или уголок.
• Возвратные пружины.
• Уголки.
• Кронштейны.
• Противовесы.
• Направляющие полозья.
• Трос.
• Выбранные элементы для создания створки.
• Сталь для отделки.
• Профильная труба.


Пример конструкции с автоматизацией

Конкретные данные о количестве материалов, их размерах и параметрах нужно брать из конкретного чертежа, выбранного или созданного для определенного гаража.

Типы подъемных ворот

Все представленные на сегодняшний день гаражные ворота подъёмного типа можно разделить на два вида:

• поворотные;
• секционные.

Установка подъемно-поворотных ворот представляется наиболее разумным решением в ситуации, когда:

• уровень размещения притолоки гаражного проема слишком занижен или же она вообще отсутствует;
• перед владельцем стоит задача обеспечить конструкции ворот повышенную надежность;
• у владельца возникло желание оборудовать свой гараж более современным в плане оформления вариантом ворот.

Разумно задуматься о монтаже секционных ворот тогда, когда в гараже имеется достаточное пространство, чтобы переводить конструкцию из вертикального положения в горизонтальное. По технологии монтажа они схожи с поворотными: в качестве места их размещения выступает внутренняя часть проема. Основу конструкции полотнища ворот образует несколько секций, которые сохраняют подвижность относительно друг друга. При использовании подобной конструкции доступ к гаражу открывается за счет перемещения секций вверх по направляющим, установленным на поверхности стен и потолка гаража.

Расчет материала и подготовка инструмента

Расчет металлических профилей, материала на дверь и уплотнителей производят, опираясь на сведения из чертежа. Рассчитывают площадь зашивки, листы берут так, чтобы меньше было отходов. Стальные детали можно сваривать между собой, поэтому привязываться к продажной длине профиля не стоит.

Для работы готовят инструменты:

• строительный или лазерный уровень, отвес, уголок под 90°;
• молоток, плоскогубцы, отвертка;
• рулетка, карандаш, мел;
• дрель, шуруповерт, болгарка с отрезным кругом по дереву и металлу;
• сварочный агрегат;
• набор гаечных ключей, отвертка, сверла по металлу, дереву, бетону.

Недостающие инструменты можно арендовать на время выполнения работ.

По какому принципу работают подъемно-поворотные ворота

Поворотно-подъемные ворота на гараж состоят из:

• Рамы. Это основа конструкции, устраивается в проеме гаража или непосредственно за ним и служит ведущей частью изделия при перемещении ворот. Изготовление рамы обычно производится из труб прямоугольного сечения.
• Системы роликов и подъемных рычагов, служащих для открывание ворот. С их помощью створка конструкции перемещается по направляющим, а затем закрепляется под потолком гаража.
• Полотна. Нижняя его часть поднимается вверх и над проемом гаража образует козырек. Для утепления гаража дверное полотно обклеивается прессованным пенопластом, утепляется пенополистиролом или другими теплоизоляционными материалами. Для красоты их можно обшить панелями из пластика или дерева.
• Направляющих, которые служат для поворота рамы вокруг своей оси. При этом она переходит из вертикального положения в горизонтальное и обратно.
• Компенсационные пружины, которые в закрытом положении устройства растягиваются, а в открытом остаются свободными.

Варианты конструкций гаражных ворот

В зависимости от способа открывания, принципа работы створок ворота бывают нескольких типов.

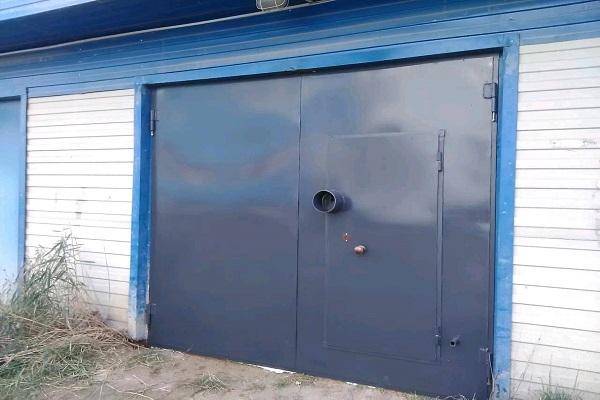

Распашные

Распашная конструкция хороша следующим:

1. Монтаж, стройматериалы и фурнитура в разы дешевле, чем у других видов.
2. Их удобно утеплять, что позволяет сохранять тепло внутри помещения даже зимой.
3. Такие ворота несложно сделать самому.
4. Для установки не требуется много пространства.
5. Возможен монтаж электрического двигателя для подключения автоматической системы управления воротами.

Делают одну или две створки. Открывать их можно как наружу, так и внутрь (на выбор хозяина).

Недостатком считается то, что зимой придется расчищать въезд от снега.

Подробную инструкцию по установке распашных ворот из профнастила.

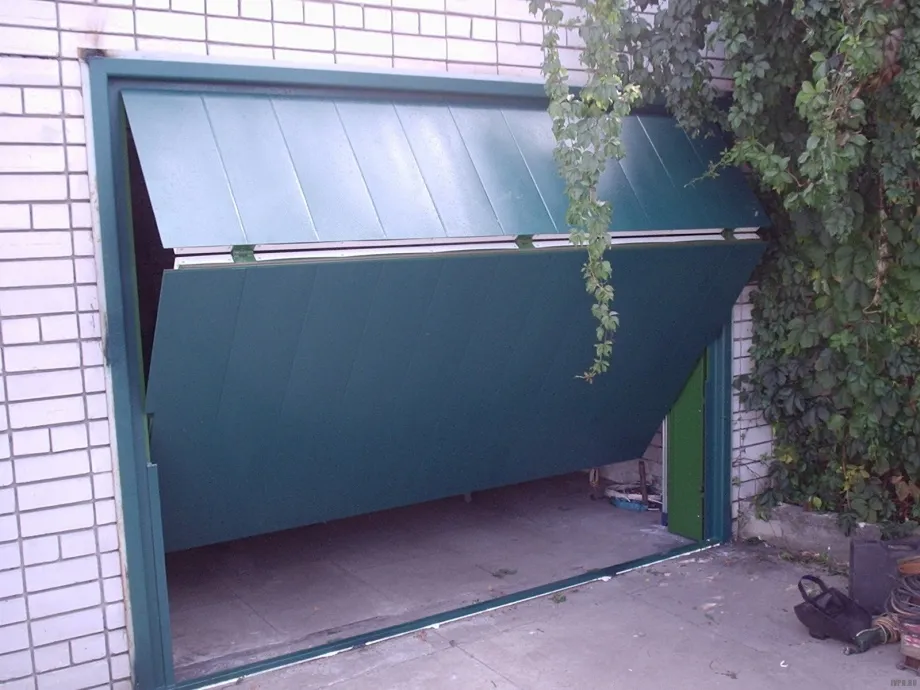

Откидные (подъемно-поворотные)

На вид это цельный щит из профилированного, железного или стального листа, который полностью закрывает дверной проем.

Регулируется работа системой рычагов, электродвигателем и редуктором.

Пользователи отмечают достоинства таких ворот:

• надежные;
• не занимают свободного пространства;
• поддаются теплоизоляции;
• автоматизируются.

Но и минусов у подъемной конструкции с поворотным механизмом достаточно.

• Не подходят для частой эксплуатации.
• Уменьшают высоту проема в среднем от 20 до 30 см.
• Важна точность установки, поэтому рисковать делать их самому не стоит.

По этим причинам откидные ворота не столь популярны среди домовладельцев.

Откатные

Состоят из одной створки. Фиксируются к направляющему верхнему профилю. Работают за счет движения роликов по нижнему рельсу.

При открытии ворота механическим (вручную) путем или с помощью дистанционного управления (автоматика) откатываются по направлению вдоль стены.

Плюсы:

• Откатные ворота обладают повышенной взломостойкостью.
• Во время работы не занимают свободного места.
• Могут быть автоматизированы.
• Открытие не зависит от наличия снега на участке.

Минусы:

• Существенный недостаток в том, что стена, по которой смещается створка, должна быть больше по ширине, чем сама створка.
• При интенсивном использовании отмечается быстрый износ набора роликов.

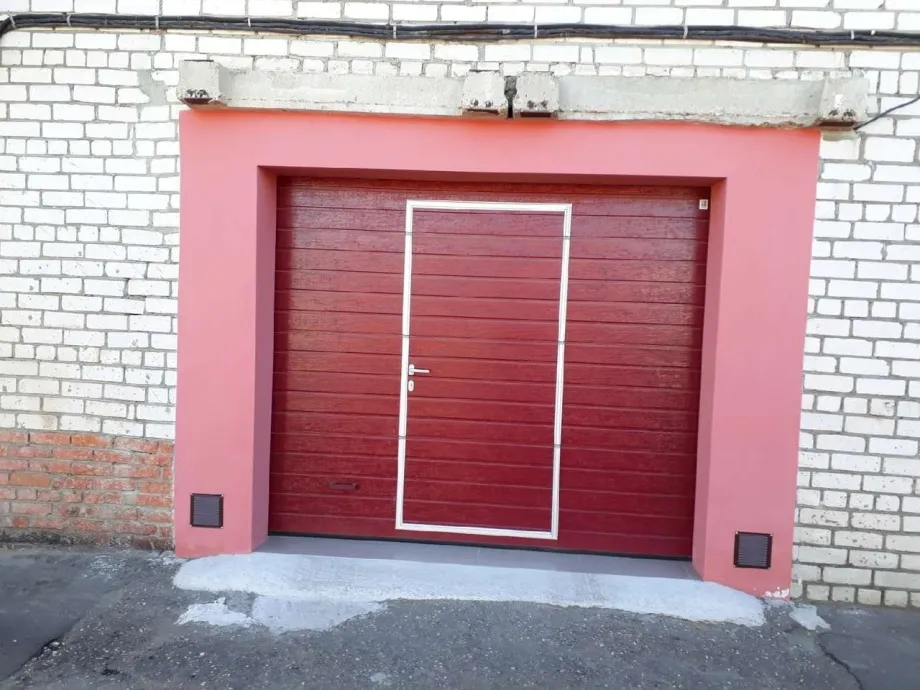

Раскладные (подъемно-секционные)

Насчитывают несколько горизонтальных секций, соединенных между собой петлями. Подъемный механизм расположен на потолке помещения.

Материал секций – сэндвич-панели.

При открытии створка поднимается вверх по направляющим профилям, расположенным по бокам, и фиксируется в горизонтальном положении на потолке.

Простой конструкцию назвать сложно. ЭТО не самый лучший вариант самодельных ворот. Монтаж рекомендуется заказывать у специалистов.

Из плюсов таких дверей:

• автоматизированная система управления;
• аккуратный внешний вид;
• шумоизоляция;
• теплоизоляция;
• экономия свободного пространства;
• длительный срок службы;
• стандартные размеры проема.

Из минусов:

• высокая цена материалов, установки;
• плохая устойчивость к взлому.

Роллетные (рулонные)

Это полотно из множества пластин, образующих цельную створку. При открытии рольставня сворачивается в рулон, наматываясь на короб (фиксируется внутри или снаружи помещения).

Роллетные ворота подходят только для гаражей с высокими потолками. Зачастую применяют под помещения с большой площадью, рассчитанные на несколько автомобилей.

Из плюсов:

• Производятся из легких материалов.
• Компактны в сложенном виде.
• При малом весе прочны и устойчивы к взлому.

Управляются ручным либо автоматическим способом.

Створчатая конструкция на случай прекращения подачи электроэнергии имеет функцию аварийного подъема.

Складные (гармошка)

Относится к секционному типу ворот. Детали располагаются вертикально. Центральные части крепятся между собой шарнирами, крайние монтируются по принципу распашных створок ‒ петлями к коробу. Усиливающий крепеж зафиксирован по нижней, верхней направляющей (зависит от модели).

Материал секций:

• дерево;
• легкий металл (алюминий);
• сэндвич-панели.

Гармошка отличается необычной формой.

Достоинства:

• Ее удобно открывать, закрывать.
• Каждую из секций можно ремонтировать по отдельности, без демонтажа всей конструкции.
• Обойдутся недорого.

Недостатки:

• Быстрый износ комплектующих.
• Низкая устойчивость к взлому.

Подъемные ворота: какими бывают и чем отличаются

Все поворотные конструкции используют один и тот же принцип, когда воротное полотно смещается его подъемом; но реализуется этот принцип по-разному. Распространение получили две разновидности: модели подъемно-секционного и подъемно-поворотного вида.

Подъемно-секционные

Полотно состоит из секций (панелей), соединенных между собой с некоторой степенью свободы при помощи петлей шарнирного типа. Движение полотна при открывании происходит сначала вверх, а затем внутрь гаража, вдоль потолка. Конструкция обладает следующими особенностями:

• Ширина панелей в среднем 50 см. Для их изготовления используют сталь, пластик, иногда древесину.
• Оптимальный вариант для теплоизоляции гаражного помещения – пенополиуретан.
• Для направляющих используют нержавеющую сталь. Подвижные элементы, ролики, муфты сделаны из стали или поливинилхлорида.

Подъемно-секционное полотно с двумя панелями

Плюсы конструкции очевидны: она удобная, безопасная и простая в эксплуатации, обладает высокой прочностью и рассчитана на долгий срок службы. Серьезным недостатком и препятствием для установки является отсутствие механизмов защиты от взлома. Собрать их своими руками сложно, и единственным вариантом остается монтаж готовой воротной системы заводского изготовления.

Подъемно-поворотные

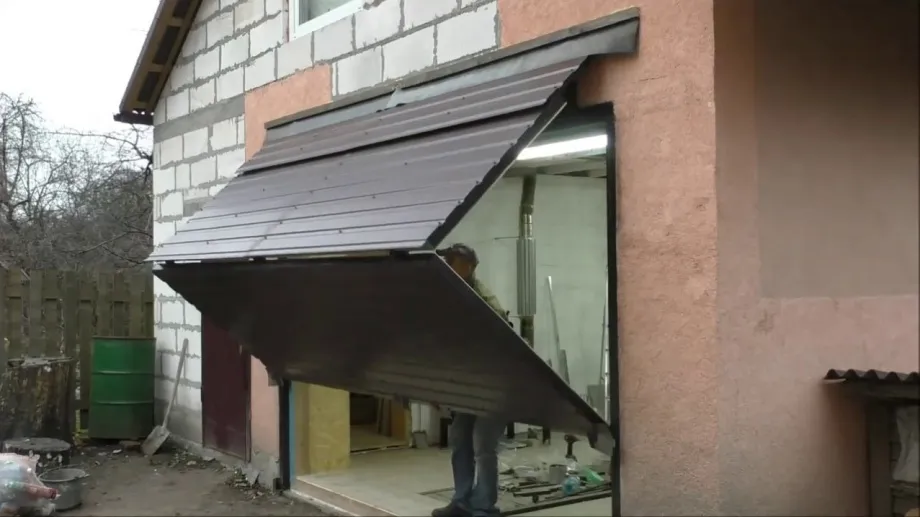

Полотно ворот подъемно-поворотного типа – цельная конструкция, которая при подъеме целиком смещается внутрь гаража к потолку. У конструкции выделяют следующие особенности:

• Движение возможно благодаря шарнирно-рычажному механизму.
• Воротная система отличается прочностью, хорошо защищена от взлома.
• Модель подходит для самостоятельной сборки: процесс состоит из простых монтажных работ, не требующих особых умений.

Полотно подъемно-поворотного типа с дверью

В самодельных подъемных воротах для гаража с поворотным механизмом используют два вида систем открывания:

• С противовесами. Подходит для тяжелых воротных систем. Подъемный механизм включает систему противовесов, которые крепятся к раме с помощью троса. Движение тяжелых ворот управляется лебедкой.
• Шарнирно-рычажное. Популярный способ приведения механизма в движение, простой и надежный, практически исключающий блокировку.

Подъёмно-поворотные

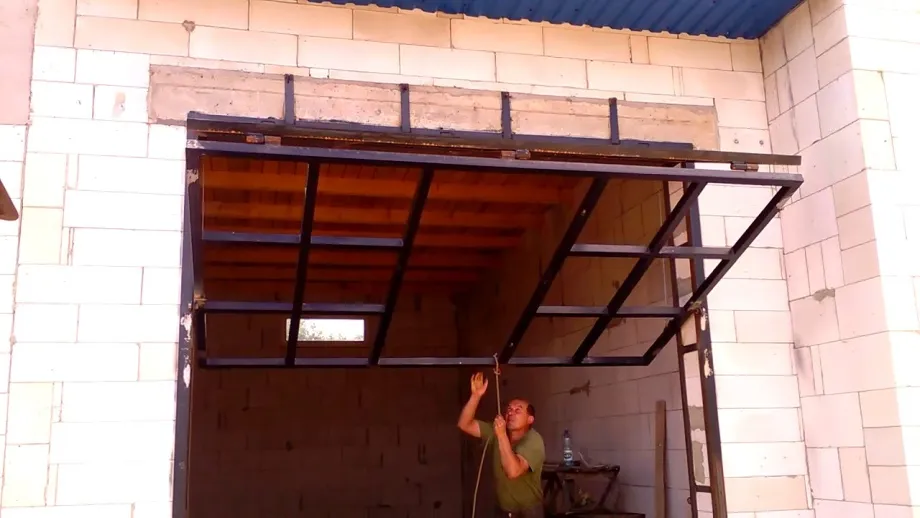

В состав этого типа двери входит коробка, подъёмная створка и механизм, открывающий дверь. Стальной или деревянный каркас монтируют в проём, в коробку обязательно ставятся профили непосредственно для полотна. Оно изготавливается из деревянных досок, сэндвич-панели, покрыть его следует металлом. Дверь, сделанная из цельного куска древесины, очень недешёвое удовольствие, выбор попроще – доски, пропитанные химическим составом, который укроет от погоды и покрытые металлом, покрашенным в любой цвет. Можно обклеить дерево кусками прессованного пенопласта или другого утепляющего материала.

Прежде, чем начать непосредственно делать ворота, надо изучить доступные способы подъёма.

• Способ при использовании шарниров и рычажков. Простенькая конструкция обещает надёжность, однако нужно очень удачно смонтировать направляющие профили и слаженно настроить натяжение пружин. Профили следует поставить параллельно и ровно.
• Противовесный способ. Трос крепят по углам рамы вниз, пропускают через блок, ведут к шкиву лебёдки, а в её конце и находится противовес. Его масса будет соразмеримой весу ворот. Вариант означает, что рама и каркас будут подвержены немалой нагрузке, такой механизм советуют выбирать исключительно для огромных ворот. Следующий шаг: проектировка ворот. Измеряем проём и чертим эскиз (ищем в интернете чертежи).

Важно Понадобятся такие детали: металлический прут на регулятор напряжения диаметр 8 мм; уголок для рельса сечение – 40 х 40 х 4 мм, на раму – 3.5х3.5х0.4 см; деревянные бруски с сечением 12 на 8 и потолочные 10 на 10; кронштейн швеллерный 8 х 4.3 х 0.5 см; штыри металлические; пружина диаметр 3 см. Коробка собирается из деревянных брусков, их концы соединяются пластинками из стали или уголками, а низ углубляется на 2 см вглубь пола, дальше закрепляем её в проём штырями из стали. Коробка собирается из деревянных брусков, их концы соединяются пластинками из стали или уголками, а низ углубляется на 2 см вглубь пола, дальше закрепляем её в проём штырями из стали

Коробка собирается из деревянных брусков, их концы соединяются пластинками из стали или уголками, а низ углубляется на 2 см вглубь пола, дальше закрепляем её в проём штырями из стали.

В состав этого типа двери входит коробка, подъёмная створка и механизм, открывающий дверь.

Отличительные черты конструкции

Подъемные ворота в гараж отличаются тем, что для их работы устанавливаются усиленные подъемные приводы, которые могут быть нескольких видов. На сегодня выделяют такие типы механизмов:

Шарнирно-рычажное устройство.

Оно способно открывать сплошную створку благодаря встроенным роликам, пружинам и рычагам. Этот тип оборудования является наиболее распространенным и подавляющее большинство автовладельцев оборудуют свои гаражи воротами именно на его основе. Принцип действия предельно прост.

По краям проема устанавливаются угловые направляющие, которые укрепляются под потолком. Воротное полотно приводится в движение благодаря пружинам и рычагам на нижней его части по бокам.

Открывая такие подъемные гаражные ворота, створка плавно передвигается на роликах, которые закреплены в ее верхних углах.

Подъемные ворота в гараж

Устанавливая такую систему своими руками, следует уделить особое внимание точности регулировки направляющих по горизонтали и вертикали. Также учитывайте, что пространство от проема до потолка должно составлять не менее 30 см, а до стен – около 45 см

Автоматический привод в этом случае устанавливается на потолке и отворяет полотно с помощью троса, одна сторона которого крепится к створке, а другая к самому приводу. Этот трос располагается в металлическом профиле, который также крепится в подвесном состоянии на кронштейнах к потолку.

Система противовесов. Этот тип механизма используется в основном в промышленных целях, для отворения массивных ворот. Зачастую такими воротами оборудованы большие гаражи для автобусов.

Принцип функционирования заключается в том, что гаражные ворота отворяются специальными весовыми брусками, которые по массе чуть больше веса самой створки.

Так, к нижней части воротного полотна крепится один край лебедки, которая пропускается через механический блок на потолке и ко второму ее концу прикрепляется противовес.

При открытии ворот противовес опускается, а при закрытии поднимается. Для большей наглядности принцип работы системы приведен на схеме ниже.

Схема привода подъемных ворот

Гидравлические приводы. Такие механизмы наиболее практичны и легки в эксплуатации, однако, самые дорогие. Своими руками соорудить такую систему будет очень сложно, но комплекты приводов можно приобрести в специализированных магазинах.

Здесь все просто: два мощных привода крепятся с двух крайних боков внутренней стороны воротного полотна, а гидравлические трубки, которыми они оснащены, монтируются во внутренней части проема. Важным фактором для этого устройства является правильный уход. Нужно постоянно следить за плавностью работы приводов.

Если обнаружатся малейшие затруднения, следует смазать гидравлические трубки специальным маслом. Гаражи с таким механизмом надежно защищены, поскольку в приводах применяются технологии, которые практически исключают возможность взлома.

Подъемные ворота оформленные под дерево

Определившись с подходящими для вас подъемными механизмами, стоит подумать о том из какого материала можно изготовить ворота в гараж. Лучше, конечно же, остановить выбор на изделии из металла.

Металлические ворота прослужат дольше, в отличие от изделий из дерева, которые меньше защищены от факторов внешней среды и подвержены риску появления грибка.

Однако в этом случае следует понимать, что вес металлических ворот должен быть соизмерим с мощностью подъемной системы. Идеальным вариантом в этом плане являются гаражные подъемные конструкции из профнастила.

Разновидности конструкции

Современные секционные ворота подойдут для помещений всех типов.

Варианты ворот

Конструкции вертикального подъема

Предназначаются для гаражей с большой высотой подъема. Продаются исключительно в строительных гипермаркетах и отличаются тем, что занимают минимальное пространство при установке.

Конструкции высокого подъема

Такие ворота стоят дороже и используются там, где небольшая высота не позволяет выполнить вертикальное поднятие полотна. Высокая цена объясняется применением подвесных кронштейнов, специальных направляющих и большого количества расходных материалов.

Конструкции стандартного подъема

Используются в помещениях, которые полностью готовы к установке, с минимальной высотой притолоки минимум 18 см. Все элементы выполняются из нержавеющей стали. Самый простой и удобный вариант, оттого наиболее популярный.

Конструкции низкого подъема

Низкоподъемные ворота целесообразны в условиях ограниченной высоты проема (притолоки). К потолку крепятся контрольные элементы и торсионные пружины, и если он низкий, то весь аппарат фиксируется на тыльной части направляющих. Если говорить более конкретно, то такой аппарат состоит из:

• торсионного вала;
• наматывающих шкивов;
• балансировочных пружин.

После выбора подходящей конструкции можно приступать к подготовительным работам.

Мелкие уточнения и советы

Уделите особое внимание материалу, из которого будут выполнены направляющие. Это должен быть металл достаточной толщины, тогда элементы смогут справиться с весом дверного полотна

Высокой надежностью должно обладать и дверное полотно, однако, при желании вы можете оформить его внешнюю часть при помощи пластика. Благодаря подобному решению вы придадите ему современный вид, что сделает его максимально схожим с заводским вариантом.

Будьте особенно аккуратны с роликами, так как среди всех элементов конструкции они меньше остальных защищены. Во время их установки убедитесь, что они закреплены максимально надежно. Однако вначале следует определиться с подходящим вариантом роликов. Учитывая, что они выполняют роль движущегося элемента конструкции ворот, их характеристики прочности будут самыми низкими.

Большинство владельцев чаще всего ограничиваются установкой одного либо двух роликов. Лучше всего, если вы выберете систему роликов, состоящую из большего количества элементов. Действуя подобным образом, вы сможете рассчитывать на их высокую надежность, при этом, если один ролик сломается, то это не скажется на работе всей конструкции. Ворота будут функционировать без видимых изменений, а вы получите возможность подыскать подходящую замену.

Установка подъемных ворот своими руками — эффективное решение проблемы защиты гаража, которое, помимо всего прочего, обеспечит вам комфорт при пользовании ими. Выполнить эту работу в состоянии любой владелец

Но здесь, как и в любом другом деле, важно уделить особенно тщательное внимание нюансам. Решив сделать гаражные ворота подъемного типа своими руками, тщательно подойдите к выбору материалов, которые должны обладать высокими характеристиками прочности

Также важно в точности соблюдать технологию монтажа, учитывая особенности гаража. При условии выполнения всех рекомендаций вы сможете рассчитывать, что ваши новые гаражные ворота будут служить на протяжении длительного времени, не требуя большого внимания по их обслуживанию

https://youtube.com/watch?v=coP-ewSAo5I

Монтаж потолочных направляющих

Процесс монтажа потолочных направляющих

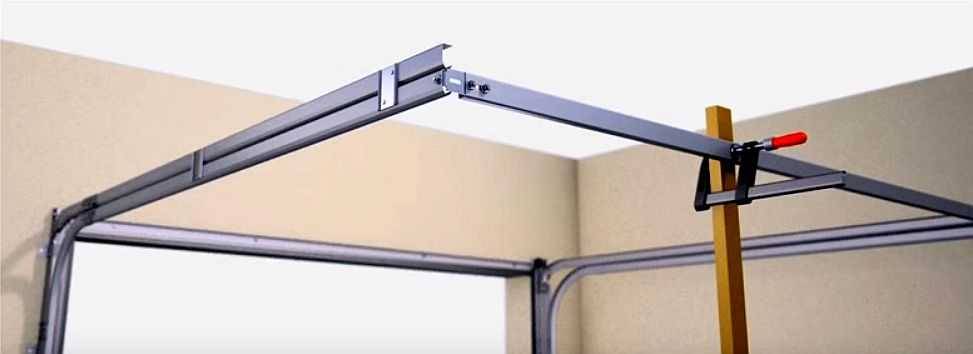

Система потолочных направляющих подвешивается к верхнему перекрытию гаража с помощью телескопических подвесов. Эти приспособления позволяют вывести идеальную плоскость. Высоту подвесов регулируют с помощью винтовых соединений.

Система потолочных профилей имеет изогнутую форму: закругление на стороне, противоположной проёму гаража. После фиксации горизонтальных направляющих к потолку с помощью подвесов устанавливают полудуги, формирующие закругление системы. Завершающий этап – соединение торцов дуг монтажной перемычкой.
