Ворота гаражные из сэндвич панелей: правильная установка

Разновидности конструкции

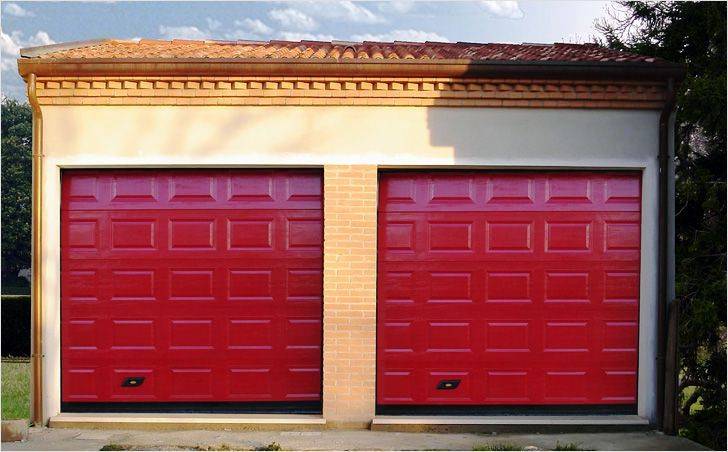

Современные секционные ворота подойдут для помещений всех типов.

Варианты ворот

Конструкции вертикального подъема

Предназначаются для гаражей с большой высотой подъема. Продаются исключительно в строительных гипермаркетах и отличаются тем, что занимают минимальное пространство при установке.

Конструкции высокого подъема

Такие ворота стоят дороже и используются там, где небольшая высота не позволяет выполнить вертикальное поднятие полотна. Высокая цена объясняется применением подвесных кронштейнов, специальных направляющих и большого количества расходных материалов.

Конструкции стандартного подъема

Используются в помещениях, которые полностью готовы к установке, с минимальной высотой притолоки минимум 18 см. Все элементы выполняются из нержавеющей стали. Самый простой и удобный вариант, оттого наиболее популярный.

Конструкции низкого подъема

Низкоподъемные ворота целесообразны в условиях ограниченной высоты проема (притолоки). К потолку крепятся контрольные элементы и торсионные пружины, и если он низкий, то весь аппарат фиксируется на тыльной части направляющих. Если говорить более конкретно, то такой аппарат состоит из:

  • торсионного вала;
  • наматывающих шкивов;
  • балансировочных пружин.

После выбора подходящей конструкции можно приступать к подготовительным работам.

Замеры и размеры

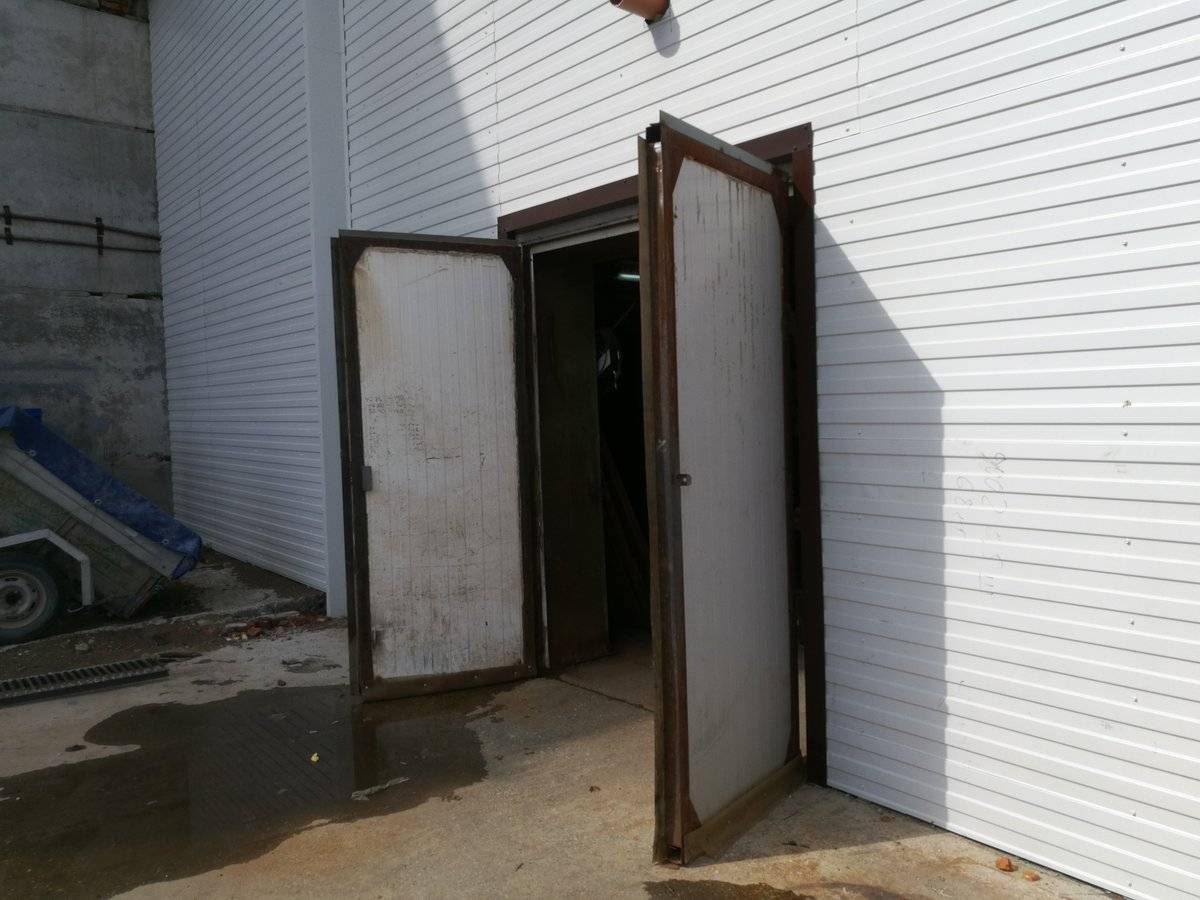

Создание каркаса распашных ворот

Каркас ворот – это две распахивающиеся створки нашего изделия. Именно к ним дальше мы будем присоединять выбранное полотно. Чтобы создать каркас наших створок, идеально подойдет металлический профиль, размером 6х2 см. Пошаговая инструкция создания:

Готовая рама устанавливается на ровную поверхность. При этом ее лицевая сторона должна быть направлена вверх. Из металлического профиля нужно вырезать 8 частей, которые и будут формировать наши две створки

Важно измерять все размеры будущей внутренней рамы. Направляющие вставляются в раму

Расположение каждой из сторон тщательно выравнивается

Дабы наши ворота смогли без проблем открываться и закрываться, нужно создать зазор между створками и самой рамой из металлического уголка. Он должен быть 20–50 мм. Дабы сделать его везде одинаковым, используются вкладыши. Чтобы понять, правильно и ровно ли выставлены элементы, следует тщательно проверить прямые углы. Здесь поможет все тот же угольник. После чего осталось сварить профили друг с другом. Места сварки тщательно шлифуются. Если ворота большие, то для их прочности устанавливаются ребра жесткости. Достаточно приварить внутри каждой створки 1–3 металлические планки меньшего сечения. Благодаря этому при ударе или других нагрузках, конструкция не будет так деформироваться.

На данном этапе у вас должно получиться изделие, которое показано на фото ниже.

По сути, основная и самая трудная часть работы уже выполнена. Дальше будет легче.

Процесс монтажа

Для зашивки распахивающихся ворот чаще всего применяются сэндвич панели. Вы сами можете выбрать материал в зависимости от своих финансовых возможностей:

В первую очередь необходимо изготовить и установить несущие столбцы. Для них можно применять профильную трубу из металла, сечение которой составляет 100х100 мм, брус плотного вида дерева или бетон, как показано на фото. Их следует забетонировать, придерживаясь глубины более чем 1 метр;

Если вы отдадите предпочтение столбам из кирпичей, то будьте готовы, что понадобится забетонировать фундамент на глубину более 1 м и проармировать фундамент и столбик арматурой, как видно на фото. Также не забудьте выдвинуть из столба небольшую арматуру, которая в дальнейшем послужит для крепежа стоек. Для бетонирования столбцов понадобится бетон, изготавливается который из состава цемента, речного песка и щебня, соотношение которых должно составить 1:4. Выбирайте щебень фракции помельче, чтобы работы было поменьше. После залития столб должен находиться в покое дней 7, прежде чем вы начнете осуществлять следующую операцию – монтаж ворот. В то время пока происходит застывание бетона, вы можете заняться производством полотна, как показано на видео;

Поначалу постарайтесь избавить профилированные трубы из металла от коррозийных следов и различных налетов. Вам надобится болгарка с щеткой из металла. Не забывайте о защитных очках, дабы при взаимодействии с этим аппаратом у вас в глазу не очутилась стружка из металла и окалины;
После завершения очищения трубы обезжириваются растворителем, и на них наносится грунтовочный слой для антикоррозии, применяемый для эмалевых красок. Наносится он с применением киски или краскопульта

Причем важно помнить, что кисть за счет более плотного слоя напыления грунтовки придаст более мощную антикоррозийную способность, а краскопульт позволит получить прекрасный внешний вид. Затем грунтовка должна просохнуть.

Как установить своими руками?

Цена секционных ворот

Стоимость во многом зависит от страны, фирмы-производителя, а также декоративной отделки. Повышенным спросом, например, пользуются модели с дизайном «под дерево». Их поверхность практически невозможно отличить от натуральной древесины.

Есть существенные факторы. Так, если вы пожелаете приобрести цветные модели, за них придется заплатить примерно на 30% больше.

Зато серьезная экономия обеспечена, если вы решите именно самостоятельно, своими руками установить секционные гаражные ворота. Готовый для сборки комплект позволяет сэкономить примерно четверть от стоимости! Безусловно, установка производится по подробной инструкции с чертежами и фото, которая прилагается к комплекту.

Монтаж ворот своими руками: пошаговая инструкция

Из-за простой конструкции и легкой установки несложно установить ворота из сэндвича своими руками. Для начала следует подготовить материалы, к которым относят:

  • непосредственно сами панели из алюминия или стали;
  • металлические уголки сечением 65 мм;
  • профиль 100х100 мм;
  • навесные петли;
  • расходные материалы для установки опор (щебень, песок, цемент).

Варианты производства

Для любого типа ворот на участке, в том числе распашных, требуются устойчивые опоры. Работы по их установке включают следующие этапы:

  1. Сначала выкапывают ямы под опоры. Их может быть две или три, что обусловлено наличием или отсутствием калитки. Глубина ям может колебаться от 1 до 2,5 метров в зависимости от состояния почвы. На дно укладывают песок и мелкий щебень и хорошо утрамбовывают.
  2. Далее готовят раствор для заливки опор. При этом используют цемент и песок.
  3. В подготовленные ямы вставляют металлический профиль сечением 100х100 мм. Материал из металла обеспечит более долгий срок службы конструкции. Для большей устойчивости на низ опоры привариваются пластины или небольшая решетка.
  4. Установленные и дополнительно укрепленные металлические столбы заливают подготовленным бетонным раствором. Расположение опор должно быть строго вертикальным.

Схема установки столбов и создания каркаса

Залитую конструкцию оставляют на две-три недели для полного затвердевания бетона. За это время изготавливают створки для ворот.

Методы бетонирования столбов

Работы проводят в такой последовательности:

  1. Делают точные замеры между столбами. Между створками и опорами оставляют зазор в 2 см с обеих сторон.
  2. На подготовленной площадке раскладывают металлические уголки по чертежу, которые свариваются точечным методом. Затем каркас проверяют уровнем на горизонтальность и окончательно проваривают швы. Навесы приваривают к столбам. К ним приставляют и прихватывают сваркой непосредственно створки. После проверки и регулировки хода створок навесы жестко приваривают к опорам.
  3. Установку панелей проводят на снятые с навесов створки. Их располагают на площадке в горизонтальном положении. Алюминиевые или оцинкованные заготовки панелей должны утапливаться в металлические уголки. Цена алюминиевых панелей несколько больше, но они более долговечны.
  4. Саморезами поочередно прикручивают каждую панель к металлическому каркасу. Для этого на уголке просверливают отверстия нужного диаметра. Створки прикрепляют к навесам и проверяют их ход. Заключительным этапом является крепеж ручек.

Макет с главными элементами

Результатом проведения вышеописанных работ будут красивые и аккуратные распашные ворота.

Сэндвич-панели – стеновой материал, состоящий из двух жёстких плоскостей с утеплителем между ними. Соединение слоёв происходит под воздействием прессования.

Края панелей имеют замковую часть для прочного соединения между собой. Выпускается материал разных размеров, что обеспечивает минимальные отходы при монтаже.

В качестве утеплителя используются наполнители:

  1. Минерально-ватные.
  2. Пенополистирольные.
  3. Пенополиуретановые.

В качестве жёстких листов применяются:

  1. Металл.

Для сборки гаража подойдут следующие параметры сэндвич-панелей:

  1. Стеновые и кровельные.
  2. С наружным профилированным листом и оцинкованным изнутри.
  3. Пенополистирольным утеплительным слоем.
  4. Размеры подбираются в зависимости от габаритов гаража и вида монтажа.

Преимущества строительства гаражей из стеновых панелей:

Основанием лёгкой конструкции может служить бетонная плита или .
Сборку можно производить в любое время года.
Монтаж осуществляется быстро и не требует привлечения тяжёлой техники.
Использование панелей исключает облицовку снаружи и отделочные работы внутри гаража.
Благодаря материалу повышается тепловая защита, звукоизоляция. Помещение круглый год остаётся сухим.
Панели хорошо держат огонь

В случае возгорания дальше помещения огонь не выйдет.
Технология позволяет производить повторную сборку, что немаловажно при смене места под гараж.
Длительный эксплуатационный период (30 лет) гарантирован при соблюдении последовательности технологического процесса.

Недостатки конструкции из сэндвич-панелей:

  1. Поверхность боится царапин. Повреждённый участок восстановить практически невозможно.
  2. Минеральный утеплитель впитывает влагу, поэтому проводить герметизацию нужно тщательно.

Установка и сборка готовых ворот

Итак, как уже говорилось, самодельные ворота — это далеко не всегда лучший вариант, так как они сопряжены с большими трудозатратами и низким качеством. Но в случае, если есть возможность купить разобранное изделие, поработать над ним самостоятельно все же выйдет.

В первую очередь мастеру необходимо провести очистку проема, в котором и планируется установка. Если он отличается слабыми и тонкими стенками, нужно установить металлоконструкции, после чего производятся расчеты вместе с разметкой. В большинстве случаев речь будет идти о местах, где крепятся несущие конструкции и где планируется установка разного рода профилей фиксации.

В особенности внимательно стоит отнестись к тому, что автоматика секционных ворот не допускает даже крошечного перекоса. Поэтому требуется точное выставление стоек и профилей на плоскости, в особенности по вертикали, а также надежное крепление каждой из деталей. Особенно внимательно и качественно нужно выравнивать несущие элементы. Здесь не допускаются колышки из дерева или же монтажная пена — только подкладки из металла, которые заготавливаются предварительно, кроме того и готовятся они с совершенно разной толщиной.

После установки несущих деталей и их надежного крепежа начинается установка панелей, которые и укладываются в нижнюю часть. Секции нужно соединить с помощью петель, после чего производится установка верхней панели, которая в обязательном порядке прилегает к нащельникам. С этой целью требуется использование верхних кронштейнов. А дальше, перед тем как установить секционные ворота, надо подумать о механизме управления с разного рода аксессуарами. Стоит постараться хорошо зафиксировать пружины, которые будут уравновешивать конструкцию, и тросы, которые всегда должны быть натянуты. Дальше производится крепление электродвигателя, а также ограничителя. А когда вся конструкция уже полностью отрегулирована, производится ее проверка. Для этого ворота необходимо просто пару раз открыть и закрыть.

Гораздо легче все это сделать будет, если использовать специальный уровень. Именно таким образом и производится установка и сборка секционных гаражных ворот. Времени для этого требуется достаточно много, но при этом домовладелец получает возможность в полной мере насладиться процессом, хотя все же один помощник будет крайне полезен.

А за счет сэкономленных средств вполне можно украсить фасад. К примеру, можно остановить свой выбор не на обычном гладком варианте секций, вместо этого они могут быть филенчатыми или волнистыми. Или же в конструкции могут иметь место декоративные окна, которые не только сделают ее более оригинальной, но и обеспечат дополнительное освещение в светлое время суток. А зная всю конструкцию и особенности установки ворот, владелец сможет практически без посторонней помощи самостоятельно ремонтировать и обслуживать их, хотя таким достоинством и отличаются преимущественно самодельные варианты.

Несмотря на постоянное совершенствование конструкций ворот, появление новых материалов для их изготовления и отделки, распашные системы не теряют своей популярности среди потребителей. Это обусловлено удобством их использования, простотой монтажа. Разнообразить входную группу, выгодно выделить ее среди соседских, позволят распашные ворота из сэндвич панелей.

Их производят из утеплителя (стекло-, минеральной или базальтовой ваты, пенополистирола, пенополиуретана), который заключают между двумя слоями отделочного материала (окрашенной оцинкованной стали).

Такая конструкция напоминается сэндвич, откуда и название материала. Его преимущества в:

теплоизоляционных свойствах. Толщина плиты составляет около 45 мм, внутри нее зашит утеплитель

Это особенно важно при обустройстве въезда в гараж, где необходимо создать благоприятные температурные условиях для хранения транспорта;
шумопоглощении. Благодаря своему строению изделие глушит звуки, поступающие с улицы;
небольшом весе, что облегчает транспортировку, монтаж изделий;
стойкости к воздействию влаги, огня

Наполнители панелей не впитывают воду, не поддаются коррозии, обладают самозатухающим эффектом;
длительном эксплуатационном сроке, который составляет 15 лет;
широкой цветовой гамме, позволяющей подобрать изделие, идеально вписывающее в дизайн участка. Полотна и профиль бывают различных расцветок – как однотонных, так и имитирующих древесину.

Как сделать подъемного типа ворота для гаража: пошаговая инструкция

Ниже поэтапно разберем создание створок, обшитых профнастилом. Укажем наиболее важные моменты при монтаже.

Инструменты, материалы

Для работы понадобятся:

  1. Профнастил толщиной 0,7 мм для обшивки.
  2. Профильная труба размерами 20*40 мм, толщиной 2 мм для рамы.
  3. Металлический уголок 40*40 мм, толщиной 4 мм.
  4. 2 пружины диаметром 30 мм.
  5. 2 ролика для болтового крепления. Ширина зависит от размеров направляющих.
  6. Из крепежных элементов ‒ анкерные болты 30 см, саморезы ‒ 10 см.
  7. Стальной лист толщиной 4 мм.
  8. Швеллер ‒ 40*80 мм.

Из инструментов должны быть:

  • набор гаечных ключей;
  • шуруповерт;
  • электродрель;
  • молоток;
  • отвертка;
  • рулетка, уровень, маркер или карандаш;
  • болгарка;
  • сварочный аппарат.

Подготовка проема

До начала установки стоит учесть, что гаражный проем под ворота должен соответствовать таким требованиям:

  1. Наличие достаточного свободного пространства для крепежа направляющих.
  2. Ровность стен как по вертикали, так и по горизонтали.
  3. Соответствие несущей способности к будущей нагрузки от ворот.

Помещение, возведенное из бетонных блоков или полнотелого кирпича, достаточно надежное и не нуждается в усилении для крепежа направляющих. А вот конструкции, собранные из пустотелых пеноблоков, досок, газоблоков, потребуется усилить или просто отказаться от ворот с подъемником и выбрать другой тип.

С целью усиления на стены наносят в несколько слоев штукатурку или фиксируют по торцам дверного проема металлические уголки размерами 50*50 мм, 75*75 мм.

Создание коробки

Главной силовой деталью будущих ворот станет коробка, вмонтированная в проем, поскольку именно на нее будет приходиться основная нагрузка.

Сделать ее можно из бруса или металлического уголка. Рассмотрим второй вариант. Он более надежен.

Элементы монтируются в виде буквы П: два по бокам и один сверху.

Уголки скрепляем анкерными болтами. Нижнюю часть рекомендуется заглублять минимум на 2‒3 см в пол.

Сборка рамы, установка направляющих

Описание по изготовлению рамы выглядит так:

  1. Профильная труба режется болгаркой на нужные размеры в соответствии с чертежом.
  2. Готовые детали раскладываются на ровном столе или любой ровной плоскости. Проверяется соблюдение прямых углов.
  3. Места стыков прихвачиваются сваркой.
  4. Проверяется длина диагоналей. Если отклонений не обнаружено, то выполняется сплошное приваривание стыков.
  5. Для повышения жесткости рамки по углам допускается приварить косынки.
  6. Все швы зачищаются. Конструкцию покрывают антикоррозийной грунтовкой.
  7. Проводится пробная установка в проем. Проверяется соблюдение уровня.

Теперь нужно приступать к созданию другой рамы, которая будет под потолком:

  1. Делаются два направляющих под ролики. Проще всего сварить их из металлических уголков.
  2. Крепятся к опорным балкам болтами.
  3. Сюда же присоединяются сделанные из швеллера рычаги для открытия и закрытия створки.
  4. Пружины фиксируют к краям рычагов, на опоры, движущиеся кронштейны.

Все соединения проверяются на соблюдение вертикали, горизонтали.

Обшивка, фиксация створки

Порядок работ:

  1. Готовая рамка кладется на горизонтальную плоскость.
  2. К ней кровельными саморезами с резиновым уплотнителем прикручиваются листы профнастила. Шаг крепежа ‒ от 15 до 20 см.
  3. Болтами фиксируется ручка для открывания полотна.
  4. Створка выставляется в проеме. Проверяется крепление рычагов пружин.
  5. Проверяется работа ворот. Если створка движется плавно, то ее снимают и фиксируют болтами рычаги.
  6. Регулируется натяжение пружин.

При механическом управлении ставится запорное устройство, замок.

Утепление ворот

Для теплоизоляции лучше всего подойдут плиты пенопласта или пенополистирола. Минеральная вата также допустима, но со временем она дает усадку.

Пенополистирол нужно брать толщиной 4 см, плотностью 20 кг/ куб. м. Сначала проводятся замеры, обрезаются подходящие куски материала.

Крепятся плиты к профнастилу изнутри помещения жидкими гвоздями. Сверху саморезами со сверлом монтируется стальной лист.

Монтаж системы управления

Для повышения комфорта эксплуатации к ручному способу открытия добавляют автоматический с электроприводом.

В стандартный комплект входят:

  • блок управления;
  • приемник сигнала;
  • пульт дистанционного управления.

Краткий порядок установки автоматики:

  1. Створка проверяется на наличие зазоров.
  2. По инструкции производителя выполняется сборка привода.
  3. По центру потолка фиксируется направляющая балка.
  4. В задней части балки крепятся кронштейны на дюбеля.
  5. Монтируется привод.
  6. Крепится рычаг. Одну его часть фиксируют к створке, вторую ‒ к тросу.
  7. Прокладывается электрическая проводка.
  8. Выполняется пробный запуск.

Подготовительный этап

К каждым воротам при продаже прилагаются инструкции, где точно описывается порядок их монтажа. В одиночку полностью выполнить такую работу невозможно, т.к. придется замерять ширину и высоту проема. Удобнее это делать вместе с помощником.

Потребуется приготовить:

  • пассатижи;
  • молоток;
  • гаечные ключи разных размеров;
  • дрель и сверла;
  • рулетку;
  • уровень.

При проведении монтажа должны тщательно соблюдаться все меры безопасности.

Что и зачем измерять

Производить замеры необходимо очень аккуратно. Исправить ошибку в последствии будет достаточно сложно.

Вначале измеряется высота проема. К ней прибавляется 30 см. После окончания монтажа эта величина уменьшится.

Уровнем проверяют, насколько ровно сделан в помещении пол. К величине ширины проема добавляется 4 см, по 2 см справа и слева.

Для обслуживания ворот необходим технический зазор, минимальная величина которого должна равняться 8 см.

Конструкция ворот подразумевает, что полотно будет двигаться к потолку, поэтому еще одним важным параметром является глубина гаража. Она должна превышать высоту.

Подготовка оборудования

Помимо карандаша и рулетки для проведения работ понадобятся:

  • отвертки универсальные;
  • клепальный пистолет;
  • острый нож;
  • шлифмашинка;
  • арматура диаметром 12-14 мм.

Подготовка проема

Качество выполняемых работ во многом зависит от того, как будет подготовлен проем

При работе с ним надо учитывать, что важное значение приобретает притолока, ее высота не меньше 200 мм. Не менее строгие требования предъявляются к состоянию стен проема. Они расположены в одной плоскости

Стены проема делают из кирпича или бетона. При наличии пеноблоков крепление будет ненадежно, и придется создавать дополнительное укрепление с помощью стального уголка

Они расположены в одной плоскости. Стены проема делают из кирпича или бетона. При наличии пеноблоков крепление будет ненадежно, и придется создавать дополнительное укрепление с помощью стального уголка.

Установка ворот начинается лишь после того, когда будет полностью подготовлен проем. Основная нагрузка при монтаже ворот приходится на потолок и поперечную перемычку, которую располагают над проемом. Поэтому, если помещение имеет слабую крышу, монтировать изделие нежелательно. Если предусматривается установка конструкции с электроприводом, в помещении недалеко от входа должна располагаться розетка.

Преимущества ворот для гаража из сэндвич-панелей

Ворота для гаража из сэндвич-панелей – это экономичный и практичный вариант, который сможет оценить каждый автомобилист. Такие ворота не требуют особых затрат, фундамента и легко монтируются. Данный материал отлично держит тепло, не уступая кирпичу, а значит – любое помещение не потребует дополнительного обогрева. Но даже если обогрев понадобится, то вы можете быть спокойны, ведь конструкции из сэндвич-панелей не горючи.

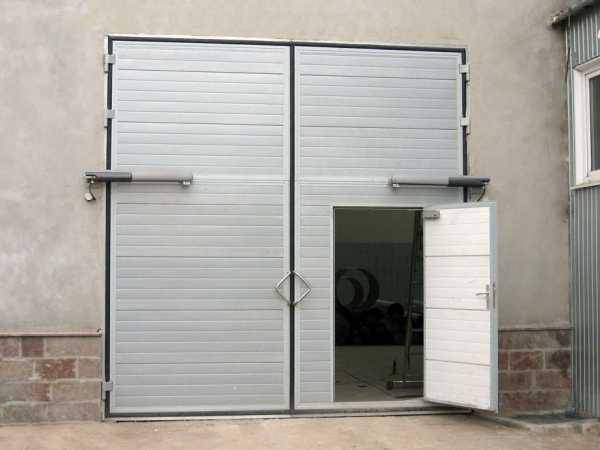

Распашные ворота из сэндвич-панелей

Благодаря широкому ассортименту, вы можете подобрать гаражные полотна, которые будут гармонично вписываться в основной материал постройки. Также полотно ворот такого плана оббивается алюминиевым профилем в цвет материала, а потом покрывается полимерным составом, который избавляет полотно от коррозии и других воздействий окружающей среды.

Существует большой выбор типов панелей, которые отличаются своей фактурой и могут подбираться в зависимости от предпочтений заказчика. Таким образом, красивый гараж могут обустроить те, кто живет в классическом доме и заказчики, предпочитающие стильный модерн или хай-тэк.

Преимущества распашных ворот из панелей

Отметим ряд преимуществ, которыми обладают гаражные ворота из этого материала:• Благодаря ассортименту профилей, заказчик может выбрать из 20 разнообразных конфигураций.

  • Срок эксплуатации изделия значительно увеличивается за счет обработки алюминиевого профиля специальными антикоррозийными покрытиями.
  • Отсутствие провисаний створок, а также надежность швов и соединений обеспечивается за счет использования во время сборки кнопочных стягивающих уголков.
  • Надежные петли хорошо фиксируют створки и защищают ворота от провисания.

Откатные ворота

Откатные ворота из сэндвич-панелей удобны, а также практичны и устанавливаются не только на частных, но и на промышленных объектах. Для ворот такого класса необходима закладка фундамента, а также монтаж механизма на роликовых опорах. Гаражные ворота вы сможете открывать вручную, а при желании – сможете установить автоматизированную систему отката. Также панели позволяют создание дополнительной калитки, которая не потребует от вас эксплуатации всего механизма.

Благодаря особенной конструкции исходного материала вы можете заказать себе левое или правое открывание, электрозамок или засов для безопасности. Изделия из сэндвич-панелей имеют не только разнообразную фактуру, но и отличаются большим выбором древесной текстуры. Это позволит выбрать для вашего загородного дома или коттеджа индивидуальный стиль.

Преимущества откатных ворот из панелей

Среди прерогатив такого материала можно отметить:

Высокая стойкость к механическим воздействиям – ударам и нагрузкам.
Благодаря оптимальной толщине в 45 мм полотно выдерживает ветровые нагрузки, что немаловажно для загородного жилья
 Сэндвич-панели оснащены уплотнителем, который обеспечивает прочность при низкой температуре, а также позволяет материалу быть эластичным и без зазоров.
Между штапиком и панелью установлен каучуковый уплотнитель, который находится по периметру заполнения.

Выбирая конструкции из сэндвич-панелей, вы делаете ставку на прочность, качество, теплоизоляцию и доступную стоимость, которые объединены в одном материале!

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
