Ворота и калитки из профнастила кованными элементами

В чем сложность создания кованых изделий

Чтобы самому начать ковать отдельные элементы или целое полотно потребуется приобрести специальное приспособление для спирального продольного, поперечного скручивания. За счет него получиться создать витиеватые узоры любых размеров, форм.

Создание кованого элемента требует наличия точного эскиза, в соответствии с которым выполняется вырезание заготовки. Перед сваркой все элементы выкладываются на поверхность, чтобы получить общую картину и соблюсти симметричность.

При ковке важно не передержать детали, чтобы они не вышли перекрученными. Если у вас нет опыта или времени на создание калитки, то лучше обратиться за помощью к специалистам

Если у вас нет опыта или времени на создание калитки, то лучше обратиться за помощью к специалистам.

Сплошной узор из кованых элементов

Особенно красиво выглядит профлист, полностью покрытый ажуром из кованых прутков. Разнообразие и неповторимость узоров создают сказочный образ ограды.

Профлист и пики

Преимущества забора из профлиста, украшенного металлическими кружевами, перед кованым забором очевидна:

• между элементами можно оставлять большие просветы;
• стоимость и расход материала ниже;
• монтаж проще;
• прочность такая же;
• вариантов оформления больше.

Кованый забор делается на прочном фундаменте. Как правило, его прутки расположены на расстоянии 100 мм. Просветы между деталями маленькие, но все зависит от особенностей составления рисунка. В результате такое ограждение имеет значительный вес.

Профлист с прутьями

Ворота из профнастила, украшенные элементами ковки, прочные и надежные. Они дешевле кованых и выглядят красиво. Каждый владелец участка может самостоятельно укрепить и украсить свою ограду коваными элементами.

Размещение элементов ковки

После выполнения перечисленных действий, когда калитка ещё не навешена, производят украшение её коваными элементами. На ней можно размещать следующее:

1. Декоративные колпаки на столбах. Они защищают опорные столбы и в то же время исполняют роль декоративного украшения.
2. Кованый узор на калиточной створке. Он может быть из прямых линий, геометрических фигур, в виде цветов и животных. Это зависит от предпочтений хозяина и того стиля, который избран для оформления калитки.
3. Кованые петли, ручки, щеколды, выполненные под старину или в современном стиле.
4. Элементы декора, закреплённые на верхней части створки или по её углам.

Кованые элементы не рекомендуется приваривать непосредственно только к профнастилу, поскольку у него толщина небольшая и его легко можно прожечь электродом. Если украшение объединено в единую конструкцию, то крепить её следует к каркасу, изготовленному из металлопрофиля или трубы. А для одиночных деталей следует придумать декоративные решётки для укрепления их на каркасной раме.

Но здесь следует помнить общее правило оформления: нельзя перенасыщать основу, на которой размещаются кованые украшения. В видео показан процесс размещения кованых элементов на калитке. Она может не выдержать веса металла, к тому же будет смотреться как выражение плохого вкуса. Калитка с элементами ковки должна изготавливаться и устанавливаться в соответствии с избранным стилем оформления ворот и вписываться в общий ансамбль ограды приусадебного участка. Уход за ней несложный. Выполненная с соблюдением всех технологических требований, она прослужит владельцу достаточно долго.

Изготовление калитки

• Изготавливаем каркас из стальной трубы. Счищаем с нее грязь, ржавчину, следы старой краски, используя металлическую щетку или болгарку со специальной насадкой.
• С вертикальных торцов срезаем углы, а поперченные элементы подрезаем под углом 45°.
• Прикладываем посередине конструкции балку, строго перпендикулярно боковым опорам.
• Завариваем все детали конструкции.

Чертеж: размеры калитки из профнастила

• Зачищаем следы сварки и обрабатываем корпус антикоррозийным составом.
• Затем калитку грунтуем и окрашиваем краской.
• При помощи саморезов или клепальной машины обшиваем калитку профнастилом.
• С внутренней стороны калитки, на высоте 90 см от земли, устанавливаем задвижку, закрепляя саморезами.
• Привариваем к опорным столбам петли и навешиваем на них калитку.
• Для того чтобы створка открывалась в одну сторону, на вторую опору устанавливают отбойник. Чтобы определить его расположение, торец калитки смазывают составом, который оставляет следы. Затем закрывают калитку, там где останутся отметины и нужно вешать отбойник.

Ворота из профнастила с элементами ажурной ковки

Декорируем стальную конструкцию при помощи кованых элементов, приобретенных в магазине. Подчеркнуть изящество конструкции помогут светильники в кованом корпусе. Все элементы привариваются при помощи сварки.

Ворота из профнастила смотрятся дорого, прослужат долго, а установить из самостоятельно очень просто. Элементы ковки придают конструкции фешенебельный вид. При этом ворота не требует особого ухода и больших вложений для изготовления.

Материалы и инструменты

Для изготовления калитки из профнастила своими руками потребуются следующие материалы:

• профнастил с полимерным покрытием (из акрила, поливинилхлорида, полиэстера, полиуретана);рекомендуемая толщина 0,6-0,9 мм; высота волны обычно бывает небольшая – порядка 10 мм;
• кровельныесаморезы с резиновый шайбой, окрашенные под цвет листа;
• стальные трубы размерами не менее 80х80 мм для опорных столбов, для небольшой калитки без ворот можно взять трубу размером 60х60 мм;с толщиной стенки не менее 3 мм; трубу можно заменить конструкцией из двух сваренных в форме трубы П-образных швеллеров;
• стальные трубы размером 40х40 мм или 60х40 мм для каркаса калитки;
• антикоррозионную грунтовку;
• краску для наружных работ, стойкую к атмосферным воздействиям;
• петли;
• замок;
• щебень, песок, цемент для раствора;
• гравий или щебень средней фракции;
• электроды.

Перечень инструментов:

• сварочный аппарат. Можно воспользоваться услугами сварщика – но для усадьбы лучше приобрести аппарат и научиться выполнять нехитрые работы самому. Цена аппарата за годы эксплуатации окупится с лихвой, ведь работа сварщика стоит недешево. Для домашнего мастера достаточно иметь инверторный сварочный аппарат со сварочным током 160-200 А;
• угловая шлифмашинка (болгарка) с кругами для резки и шлифовки металла;
• дрель и шуруповерт – для сверления отверстий и закручивания саморезов;
• строительная рулетка, металлическая линейка, уровень, строительный угольник, отвес, мел, чертилка;
• струбцины – необходимы при сборке каркаса, при установке петель и замка;
• садовый бур диаметром 250-300 мм – для выбуривания ямы под опорные стойки;
• бетономешалка или строительный миксер и емкость для перемешивания бетона;
• совковая лопата – для загрузки сыпучих материалов в бетономешалку или для ручного перемешивания бетона;
• штыковая и совковая лопаты – для выкапывания ямы, если нет возможности воспользоваться буром; яма, выкопанная вручную, будет иметь неровные края – это увеличит расход бетона;
• лом – пригодится при выкапывании котлованов под столбы для разбивки плотной породы.

Как самостоятельно монтировать ворота

Особых сложностей при установке кованых ворот возникнуть не должно – технология такая же, как и при работе с прочими ограждениями. Перед началом трудового процесса нужно тщательно изучить территорию и разметить план

Обратите внимание на то, что в диаметре раскрытия ворот не должно находиться коммуникаций (в особенности, электрических сетей), преград в виде столбов и деревьев

Фото — Кованые ворота и каменный забор

После этого Вы должны подготовить место установки петель для калитки – если ворота распашные, и специальных реек для автоматической ограды. Теперь действуем по такой схеме: либо насаживаем на петли калитку, либо устанавливаем её на рейки. Все места соединения смазываем маслом и специальной грунтовкой, после покрываем слоем защитной краски.

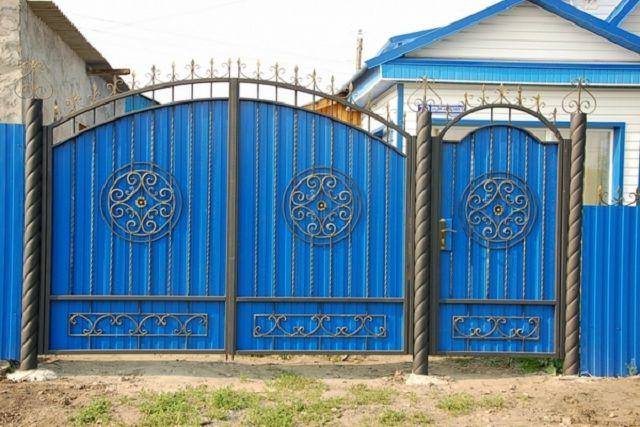

Фото — Калитка из профнастила с кованными элементами

Периодически эту защиту нужно обновлять раз в полгода для того, чтобы нигде не образовывались трещины в железе и коррозионные пятна. Петли необходимо промазывать каждые пару месяцев, чтобы избежать неприятных скрипов калитки и стирания штифтов.

Гораздо дешевле провести все работы самостоятельно, ведь цена даже за кованые простые ворота с профнастилом достаточно высокая. Средняя стоимость по городам России следующая:

Город	Цена за калитку с прямыми полосами и волнистыми линиями
Москва	13 000
Воронеж	11 000
Санкт-Петербург	12 000
Краснодар	11 000
Красноярск	11 000
Ростов-на-Дону	12 000

При этом установка не входит в стоимость. Часто за монтаж придется заплатить сумму от 2000 рублей за один комплект. Благодаря тому, что профнастил отлично подходит для окраски, Вы можете подобрать для своей калитки любой цвет – синий, красный, черный, зеленый. Для увеличения их долговечности обсудите с мастером возможность обработки металлических изделий полимерными материалами.

Установка стоек

Начало работы – это всегда установка и укрепление опор. Это этого этапа зависит успех всего дела. Глубина закладки столбов должна составлять не менее одного метра. Вот как рассчитывается высота столбика для ворот: к длине створки ворот прибавляем десять сантиметров и один метр на установку.

Металлопрокат обязательно обработать антикоррозийной жидкостью пред тем, как поставить в выкопанные углубления, засыпать ямки щебнем с последующей утрамбовкой.

Столбы для ворот могут быть сделаны из разных материалов: деревянного бруса со стороной сечения в 150 мм, швеллерной балки с толщиной 16 мм, профильной трубы с сечением 80 х 100 мм с толщиной стенок не меньше 7-ми мм.

Ямы под столбы роем глубиной не менее одного метра и диаметром от 20-ти до 50-ти см. В них устанавливаем профтрубу или швеллерную балку, заливаем цементный раствор.

Следующий этап – заливка ямок цементным раствором, который готовят из смеси песка и цемента в соотношении 3:1. Дать пару дней для застывания цемента – дело обязательное. После этого приступаем к оформлению стоек, чтобы они гармонировали по внешнему виду с самими воротами. Очень рекомендуется выстроить кирпичные ободки.

Этапы оформления стоек ворот следующие:

• Раствор цемента и песка перемешать до сметанообразного состояния.
• Кирпичную кладку выполняют с перекрытием швов последующими рядами.
• Расшивку кирпичных рядом выполняют после неполного высыхания.
• Стойки лучше всего украсить колпачками на верхушках: и для красоты, и для защиты от осадков.

Площадку для ворот нужно выбирать с учетом размера ворот, к длине которых нужно прибавить два метра. Швеллер раскладывают так, чтобы ворота выдавались из него на 20 см. Укладку проверяют уровнем.

Преимущества такой ограды

Профильный металлический лист с орнаментальными узорами сочетает в себе изысканность ажурных кованых ворот и защитные функции глухих ограждений. Основные плюсы:

• Разнообразие дизайнерских решений. Изделиям придают вид цветов, ветвей, листьев, абстрактных узоров. Из пластичной стали изготавливают и другие детали: фамильные вензеля, логотипы компаний для офисных зданий.
• Широкий ценовой диапазон. Можно заказать уникальный декор по собственным эскизам или приобрести готовый комплект.
• Простота крепления.
• Возможность обновления ограды без демонтажа.

Разновидности кованых изделий для заборов и ворот из профнастила

Несмотря на разнообразие художественного оформления элементов, все они делятся на четыре основных группы:

• Парапетные (коньки). Они представляют собой прямые или волнистые конструкции, проходящие по верхнему контуру ограждений.
• Фурнитура, защитные устройства. Сверху калитка или забор дополняются антивандальными пиками. Пригодятся засовы или шпингалеты, изготовленные кузнечным способом.
• Накладки (колпаки) для опорных столбов. Есть универсальные модели, позволяющие смонтировать осветительные приборы наружного освещения.
• Декоративные решетки. Это наиболее эффектная и дорогостоящая конструкция, рассчитанная на всю секцию ограждения. В целях экономии можно купить ворота с уже готовыми художественными изделями, а пролеты из профлиста выполнить в более лаконичном стиле.

Как фиксировать элементы ковки?

Иногда предлагается крепить декор с помощью сварки, однако толщина профлиста (0,6-0,7 мм) не позволяет этого сделать. Тонкие изделия прожигаются мощной электрической дугой. Более надежны и безопасны другие способы фиксации:

1. Чаще всего практикуется изготовление металлического каркаса. Именно к нему крепят всевозможные декорации. Основой обычно является рама из сварной трубы или стального уголка. Служит для присоединения не только украшений, но и профлистов. Она придает прочность и жесткость всему забору, избавляет от необходимости монтажа между столбами специальных прогонов для обшивки секциями.

2. Чтобы изготовить ворота с элементами ковки, можно купить готовые съемные рамки и прикрутить их к листу шурупами. Внешне будет казаться, что рисунок нанесен прямо на металл.

Ворота из профнастила своими руками

Обеспечить безопасность личной территории на дачном участке или оградить от несанкционированного проникновения свое жилище, вполне разумное желание каждого собственника. Строительство забора с воротами для хозяйственных нужд и входными калитками планируется застройщиком сразу после возведения коробки жилого строения.

Выбор материала для изготовления ворот зависит от выбранной конструкции ограждающего забора – в деревянном заборе обычно предусматривается устройство ворот из дерева. Ограда территории вокруг здания из металлических профилированных листов, обычно предполагает устройство ворот и калиток из идентичного материала.

Виды и типы распашных ворот

Как отмечалось выше распашные въездные ворота в зависимости от материала, могут быть двух видов: деревянные и металлические. По конструкции принято отличать ворота двуполые (двухстворчатые) и с одной полой (створкой).

Очень часто, в особенности в конструкциях ворот для гаражей, ангаров и складских помещений, применяются комбинированный тип — двуполые ворота с калиткой. Тем самым экономится место и материалы для отдельного входа. Но в большинстве случаев они выполняются как «глухие» элементы, и лишь некоторых местах (госучреждениях, больницах и т.д.) можно встретить кованные, решетчатые или трубчатые распашные ворота с входом на них.

Другой тип ворот — это металлические распашные ворота на две створы с применением художественного оформления и (или) облицованные крашенным профлистом. Полы ворот имеют облегченный вид, а вход (калитка) выполнен рядом с ними.

Данный вид отлично подойдет для частного дома. Он получил широкое применение, поскольку служит десятилетиями и практически не требует ремонта, в отличие от деревянных аналогов. Дополнительно конструкция может быть оснащена автоматикой, что еще больше повысит их функционал.

Столбы для кованых заборов

Секции ограждения имеют большой вес. Крепить их следует только к прочным стойкам из металла. Приварить железные конструкции можно к платикам и планкам, вмонтированным в столбы:

1. Металлические.
2. Каменные.
3. Кирпичные.
4. Литые бетонные.

Разновидности столбов для кованых элементов

Стойки из квадратной трубы 100х100 мм свободно выдержат конструкцию заграждений при ленточно-опорном фундаменте. Рама приваривается непосредственно к столбам. Узкие стойки придают ограждению дополнительную воздушность. Забор подходит для дачного участка или небольшого коттеджа.

Перед большим жилым домом забор с металлическими стойками выглядит неестественно. Если столбы оставить без облицовки, ограждение и весь двор проиграют в эстетическом виде. Ажурные красивые пролеты и простые опоры между ними – это как картина без багета. Дорогой кованый забор достоин иметь внушительный фундамент и столбы.

Вариант устройства надежного фундамента с цоколем

Массивные стойки придают ограждению солидность, превращая его в часть наружного архитектурного дизайна участка и дома.

Металлические столбы готовой изгороди обкладываются кирпичом или натуральным камнем. При возведении стоек до монтажа пролетов в кладку вставляются планки. К ним приваривается рама. Полая внутренняя часть столба заполняется арматурой и заливается бетоном для прочности.

Гармонично сочетаются тонкие изогнутые пруты с бетонными столбами. В опалубке сразу делаются пазы, в которые заводятся металлические пластины для монтажа. Они соединяются с внутренней арматурой сваркой до заливки раствора.

Пример устройства кованого забора с металлическими опорами

Вопрос-ответ

Какие ворота лучше всего выбрать

Прежде чем устанавливать забор и ворота, надо учесть все нюансы, такие как прочность и долговечность, красота и стиль. Исходя из всех критериев, большой популярностью пользуются кованые ворота. Прежде всего, ковка металла обеспечивает его прочность, надежность и долгий срок службы. При заказе оговаривается не только цена, но и дизайн забора и ворот. Поэтому здесь возможны любые варианты.

Профнастил – это уникальный строительный материал, который пользуется большой популярностью. Его изготавливают из самой прочной стали на прокатном оборудовании. На нем выдавливаются трапециевидные волны, что повышает его устойчивость и надежность.

Профнастил устойчив к любым механическим воздействиям, по желанию клиента его могут окрасить в любой цвет, он не поддается коррозии, имеет достаточно высокую прочность. Профнастил можно быстро снять и переставить на другое место, если есть такая необходимость.

Кованые ворота с профнастилом не надо мыть или постоянно красить, ведь оцинковка профлиста на 50 лет убережет своих хозяев от посторонних людей.

Какими могут быть ворота с ковкой?

В зависимости от количества декоративных элементов и их сложности, различают изделия эконом-класса и бизнес-класса:

• Если используется небольшое количество дополнительных элементов, и их форма не является сложной, такие изделия с ковкой считаются бюджетными. Для них характерно наличие традиционных элементов, отсутствие мелких и сложных деталей. Впрочем, это совершенно не означает, что ворота будут смотреться чересчур бедно. Если элементы расположить грамотно, конструкция будет смотреться впечатляюще.
• При наличии большого количества кованых деталей, а также если для изготовления ворот и калитки потребовалась ювелирная точность, конструкция приобретает особую ценность, и относится уже к бизнес-классу. Как правило, своими руками изготовить ее крайне сложно, поэтому привлекаются опытные специалисты.

Откатные ворота своими руками

Основу конструкции откатных ворот представляет металлическая сварная рама, для изготовления которой используются трубы или металлический профиль (уголок). Движение створок обеспечивается с помощью роликового механизма. Обшивка каркаса выполняется из профилированных листов металла с выбранным видом покрытия (эмаль или слой ПВХ).

Схема строительства откатных ворот

Перед началом работ по изготовлению ворот стоит тщательно и точно выполнить необходимые замеры, фиксируя результаты.

Важно! Опорная рама каркаса ворот должна быть сварена строго по размерам, без отклонений и перекосов.

• Опорные столбы под ворота устанавливают в ямы, глубиной до 1 метра, с тщательным соблюдением вертикальности установки и тщательным бетонированием. Длину фундаментной опоры предусматривают равной половине ширины створки ворот.
• На изготовленном каркасе закрепляются обшивка из профильных листов и направляющие для движения роликовых опор. Роликовая платформа укрепляется на фундаментной площадке, верхние ролики — на опорах столбов.

Совет! При монтаже важно проверять вертикальность установки ворот с использованием строительного уровня.

Для придания декоративного эффекта на створки устанавливаются дополнительные детали, особенно красивы кованые накладки из прочного металла. Откатные ворота, в силу конструктивных ограничений, не удастся декорировать объемными коваными деталями — допускается использовать только плоские накладки, которые незначительно увеличивают толщину створок.

Детали, необходимые для откатных ворот

Изготовление калитки

• Изготавливаем каркас из стальной трубы. Счищаем с нее грязь, ржавчину, следы старой краски, используя металлическую щетку или болгарку со специальной насадкой.
• С вертикальных торцов срезаем углы, а поперченные элементы подрезаем под углом 45°.
• Прикладываем посередине конструкции балку, строго перпендикулярно боковым опорам.
• Завариваем все детали конструкции.

Чертеж: размеры калитки из профнастила

• Зачищаем следы сварки и обрабатываем корпус антикоррозийным составом.
• Затем калитку грунтуем и окрашиваем краской.
• При помощи саморезов или клепальной машины обшиваем калитку профнастилом.
• С внутренней стороны калитки, на высоте 90 см от земли, устанавливаем задвижку, закрепляя саморезами.
• Привариваем к опорным столбам петли и навешиваем на них калитку.
• Для того чтобы створка открывалась в одну сторону, на вторую опору устанавливают отбойник. Чтобы определить его расположение, торец калитки смазывают составом, который оставляет следы. Затем закрывают калитку, там где останутся отметины и нужно вешать отбойник.

Ворота из профнастила с элементами ажурной ковки

Декорируем стальную конструкцию при помощи кованых элементов, приобретенных в магазине. Подчеркнуть изящество конструкции помогут светильники в кованом корпусе. Все элементы привариваются при помощи сварки.

Ворота из профнастила смотрятся дорого, прослужат долго, а установить из самостоятельно очень просто. Элементы ковки придают конструкции фешенебельный вид. При этом ворота не требует особого ухода и больших вложений для изготовления.

Шаг 1 – Определяемся с видом и формой

Самостоятельное изготовление всегда имеет неоспоримое преимущество – возможность сделать максимально подходящее под имеющиеся условия изделие. Перед тем, как рисовать, вычислять и искать материалы следует подобрать место для будущих ворот, изучить грунт, продумать дизайн и форму.

Конструкция ворот из профнастила может быть нескольких видов:

• Откатные (со специальным механизмом) и распашные;
• С перемычками, расположенными по диагонали, горизонтально, вертикально и крест-накрест;
• Со встроенной и отдельно расположенной калиткой;
• С одной или двумя створками;
• Со стационарной рамой (наличие верхней перекладины) и без нее.
