Гаражные ворота — выбираем правильно! Разновидности, плюсы и минусы конструкций, тонкости изготовления своими руками

Полезные советы

На какие детали стоит обратить внимание при выборе подходящих гаражных ворот? Примите к сведению несколько важных советов

При покупке обязательно проверьте надёжность полимерного покрытия и узнайте, каким образом была проведена оцинковка элементов. Эти показатели влияют на долговечность ворот. Обычно оцинковка осуществляется методом порошкового термонапыления. Требуйте только качественный полиуретановый наполнитель, если остановились на панелях

Это позволит им прослужить дольше, не расслаиваясь, и сохранить свои теплоизоляционные свойства

Обратите внимание на стыки — там должен быть использован только качественный и износостойкий полимер. Узнайте у продавца, укреплены ли панели металлическими пластинами, так как это обеспечивает дополнительную прочность

Установите блокировочное устройство на торсионные пружины, чтобы ворота при поломке не упали на вас или на ваше авто. Выбирайте материал, подходящий для вашего климата. В местности с повышенной влажностью или суровыми погодными условиями потребуется антикоррозионная защита. Спросите, как отреагирует конструкция на сильные морозы.  Уточните, осуществляется ли гарантийное обслуживание ваших ворот

Поинтересуйтесь, сколько продержится конструкция в случае взлома, чтобы знать, стоит ли устанавливать дополнительные засовы или замки. Помните, что «замки — для честных», поэтому сигнализацию, видеонаблюдение и другие средства для охраны вашего гаражного имущества никто не отменял.

Электропривод автоматического открывания устанавливается как на виду, так и маскируется в полу. Учтите, что наибольшее расстояние, с которого срабатывает система автоматического открывания — это 50 метров. Привод потребляет от 240 Вт до 260 Вт и не нуждается в специальном обслуживании, но для него понадобится автоблокировка при попадании инородного тела под створки (или полотно). А с помощью пульта можно как открывать ворота, так и включать свет в гараже.

Учтите, что при покупке вам назовут цену за базовый комплект, состоящий из полотна, рамы, запоров и ручного привода, а все дополнительные аксессуары и элементы придётся оплачивать по отдельности. Выбирая образец, убедитесь, что пальцы не защемляются стыками секций. У разных фирм профили сопряжения секций отличаются.

Врезка калитки

Секционные ворота по структуре нельзя назвать простыми. Тем не менее, некоторые производители позаботились и предусмотрели в конструкциях возможность размещения калитки для входа. Но даже тут у разных производителей секционных ворот имеются собственные ограничения, которые касаются обустройства подобного входа.

Калитки не имеют разновидностей, то есть существуют только распашные. Исключение составляют те случаи, когда их вырезают непосредственно в полотне ворот. При этом, какие это ворота – распашные или раздвижные, роли не играет.

Советы профессионалов

Владельцам, которые хотят самостоятельно построить гараж, рекомендуют учесть такие моменты:

1. Если для обшивки берется лист стали, то его оптимальная толщина составляет от 2 до 5 мм.
2. Средне допустимыми размерами дверного проема под заезд легкого, грузового автомобиля считаются 2,4*2,1 м, 5,4*2,4 м.
3. Расстояние от борта автомобиля до боковой части должно быть минимум 30 см.
4. Минимальная высота проема — 2 м.
5. Не рекомендуется использовать висячий замок с внешними петлями.
6. Регулярная смазка петель предотвращает их смещение, поломку штока, другие неисправности.
7. Упростит процесс сборки наличие чертежей ключевых деталей ворот.
8. Чтобы створки не провисали, необходимо правильно приварить поперечины, усилить каркас металлическими косынками, поставить распорки.

Как сделать подъемного типа ворота для гаража: пошаговая инструкция

Ниже поэтапно разберем создание створок, обшитых профнастилом. Укажем наиболее важные моменты при монтаже.

Инструменты, материалы

Для работы понадобятся:

1. Профнастил толщиной 0,7 мм для обшивки.
2. Профильная труба размерами 20*40 мм, толщиной 2 мм для рамы.
3. Металлический уголок 40*40 мм, толщиной 4 мм.
4. 2 пружины диаметром 30 мм.
5. 2 ролика для болтового крепления. Ширина зависит от размеров направляющих.
6. Из крепежных элементов ‒ анкерные болты 30 см, саморезы ‒ 10 см.
7. Стальной лист толщиной 4 мм.
8. Швеллер ‒ 40*80 мм.

Из инструментов должны быть:

• набор гаечных ключей;
• шуруповерт;
• электродрель;
• молоток;
• отвертка;
• рулетка, уровень, маркер или карандаш;
• болгарка;
• сварочный аппарат.

Подготовка проема

До начала установки стоит учесть, что гаражный проем под ворота должен соответствовать таким требованиям:

1. Наличие достаточного свободного пространства для крепежа направляющих.
2. Ровность стен как по вертикали, так и по горизонтали.
3. Соответствие несущей способности к будущей нагрузки от ворот.

Помещение, возведенное из бетонных блоков или полнотелого кирпича, достаточно надежное и не нуждается в усилении для крепежа направляющих. А вот конструкции, собранные из пустотелых пеноблоков, досок, газоблоков, потребуется усилить или просто отказаться от ворот с подъемником и выбрать другой тип.

С целью усиления на стены наносят в несколько слоев штукатурку или фиксируют по торцам дверного проема металлические уголки размерами 50*50 мм, 75*75 мм.

Создание коробки

Главной силовой деталью будущих ворот станет коробка, вмонтированная в проем, поскольку именно на нее будет приходиться основная нагрузка.

Сделать ее можно из бруса или металлического уголка. Рассмотрим второй вариант. Он более надежен.

Элементы монтируются в виде буквы П: два по бокам и один сверху.

Уголки скрепляем анкерными болтами. Нижнюю часть рекомендуется заглублять минимум на 2‒3 см в пол.

Сборка рамы, установка направляющих

Описание по изготовлению рамы выглядит так:

1. Профильная труба режется болгаркой на нужные размеры в соответствии с чертежом.
2. Готовые детали раскладываются на ровном столе или любой ровной плоскости. Проверяется соблюдение прямых углов.
3. Места стыков прихвачиваются сваркой.
4. Проверяется длина диагоналей. Если отклонений не обнаружено, то выполняется сплошное приваривание стыков.
5. Для повышения жесткости рамки по углам допускается приварить косынки.
6. Все швы зачищаются. Конструкцию покрывают антикоррозийной грунтовкой.
7. Проводится пробная установка в проем. Проверяется соблюдение уровня.

Теперь нужно приступать к созданию другой рамы, которая будет под потолком:

1. Делаются два направляющих под ролики. Проще всего сварить их из металлических уголков.
2. Крепятся к опорным балкам болтами.
3. Сюда же присоединяются сделанные из швеллера рычаги для открытия и закрытия створки.
4. Пружины фиксируют к краям рычагов, на опоры, движущиеся кронштейны.

Все соединения проверяются на соблюдение вертикали, горизонтали.

Обшивка, фиксация створки

Порядок работ:

1. Готовая рамка кладется на горизонтальную плоскость.
2. К ней кровельными саморезами с резиновым уплотнителем прикручиваются листы профнастила. Шаг крепежа ‒ от 15 до 20 см.
3. Болтами фиксируется ручка для открывания полотна.
4. Створка выставляется в проеме. Проверяется крепление рычагов пружин.
5. Проверяется работа ворот. Если створка движется плавно, то ее снимают и фиксируют болтами рычаги.
6. Регулируется натяжение пружин.

При механическом управлении ставится запорное устройство, замок.

Утепление ворот

Для теплоизоляции лучше всего подойдут плиты пенопласта или пенополистирола. Минеральная вата также допустима, но со временем она дает усадку.

Пенополистирол нужно брать толщиной 4 см, плотностью 20 кг/ куб. м. Сначала проводятся замеры, обрезаются подходящие куски материала.

Крепятся плиты к профнастилу изнутри помещения жидкими гвоздями. Сверху саморезами со сверлом монтируется стальной лист.

Монтаж системы управления

Для повышения комфорта эксплуатации к ручному способу открытия добавляют автоматический с электроприводом.

В стандартный комплект входят:

• блок управления;
• приемник сигнала;
• пульт дистанционного управления.

Краткий порядок установки автоматики:

1. Створка проверяется на наличие зазоров.
2. По инструкции производителя выполняется сборка привода.
3. По центру потолка фиксируется направляющая балка.
4. В задней части балки крепятся кронштейны на дюбеля.
5. Монтируется привод.
6. Крепится рычаг. Одну его часть фиксируют к створке, вторую ‒ к тросу.
7. Прокладывается электрическая проводка.
8. Выполняется пробный запуск.

Фото подъемных ворот для гаража

• Секционными. Воротное полотно состоит из нескольких секций, соединенных петлями. С обеих сторон нижней и верхней секции закреплены ходовые ролики, с помощью которых полотно движется по направляющим. Сами направляющие закреплены в дверном проеме. При открывании полотно сначала сдвигается вверх, после чего движется по горизонтальным направляющим. В открытом положении полотно находится в горизонтальном положении под потолком.
• Поворотными. В этой конструкции полотно изготавливается цельным и жестким. Во время открывания воротная створка приподнимается вверх и по направляющим «уходит» вверх под потолок. При закрывании полотно заходит в раму, которая отвечает за герметичность ворот. Процессы открывания-закрывания осуществляются за счет работы шарнирно-рычажного механизма.

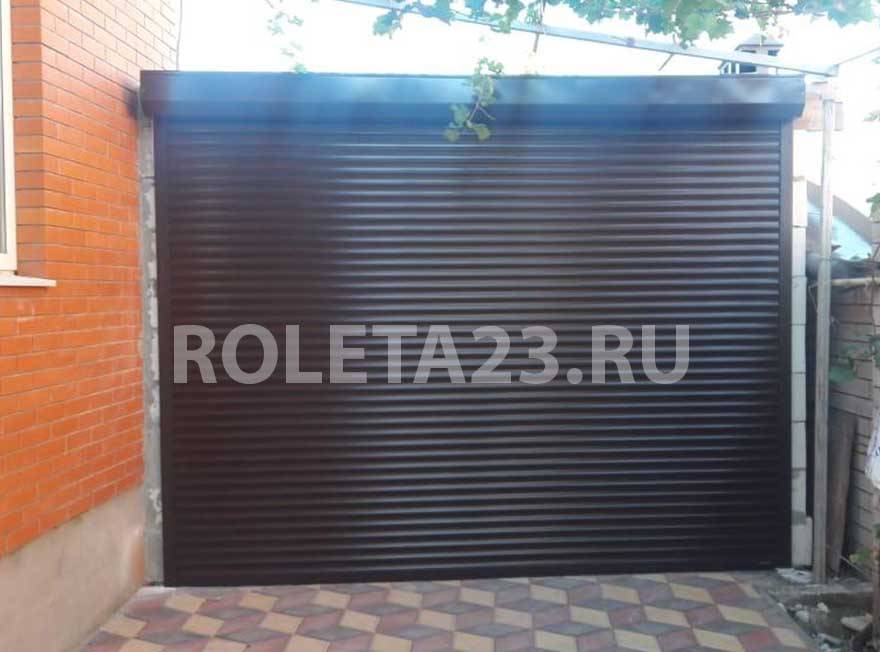

• Рулонными. Так называют роллетные ворота, которые при открывании сворачиваются в рулон. Полотно состоит из узких ламелей, скрепленных друг с другом шарнирами. Рулон находится в защитном коробе, который располагается в верхней части проема.
• Складными. Полотно ворот состоит из двух секций, скрепленных петлями. В нижней части полотна предусмотрены ролики, которые катятся по направляющим вверх. Полотно складывается пополам, образуя над проемом снаружи гаража козырек.

Делаем выбор

Для принятия решения как выбрать ворота гаражные, надо учесть некоторые существенные детали. Без этого ничего не получится. На это в первую очередь повлияет следующее.

Место в помещении	Здесь надо обратить в первую очередь на высоту гаража. Ведь решая, как выбрать гаражные ворота сразу надо посмотреть на то, что любые секционные задвигаются во внутрь гаража. Для этого надо место. И причем не менее полуметра.
Место перед воротами	Это в основном касается любых распашных конструкций и откатных. В первом случае надо чтобы у вас впереди было место, во втором в стороне гаража. Причем в обоих случаях на длину створки.

Нельзя решать гаражные ворота какие выбрать, не проанализировав возможные конструкции. Все они имеют свои особенности и перед выбором их надо учесть.

Давайте рассмотрим самые распространенные конструкции, которые есть сегодня в продаже.

Разработка проекта

Качество ворот зависит от того, насколько правильно подобраны размеры их элементов и насколько точно детали подогнаны друг к другу, поэтому перед тем, как сделать гаражные ворота своими руками, нужно составить проект. Несмотря на простоту распашной конструкции, она состоит из множества частей, и без чертежей или эскизов в работе будет легко ошибиться.

В первую очередь нужно определиться с размерами ворот. Чтобы ими было удобно пользоваться, суммарная ширина створок должна быть на 0,6 м больше ширины автомобиля. Чаще всего размер ворот выбирается в пределах 2−4 м; если ширина превысит 5 м, эксплуатация конструкции будет затруднена. Высота створок также рассчитывается исходя из габаритов автомобиля.

В конструкцию распашных ворот входит рама, которая закрепляется по периметру гаражного проема, и две створки, в одну из которых встроена калитка, — они закрепляются на раме при помощи петель. Рама изготавливается из стального уголка шириной 65 мм. Для каркаса створок лучше выбрать профильную трубу с прямоугольным сечением; размер ее может быть любым.

Внешняя поверхность створок обшивается листовой сталью толщиной 3 мм. Изнутри каркас можно обшить досками, фанерой. Делается это, если ворота утепляются. Количество материалов рассчитывается исходя из площади створок.

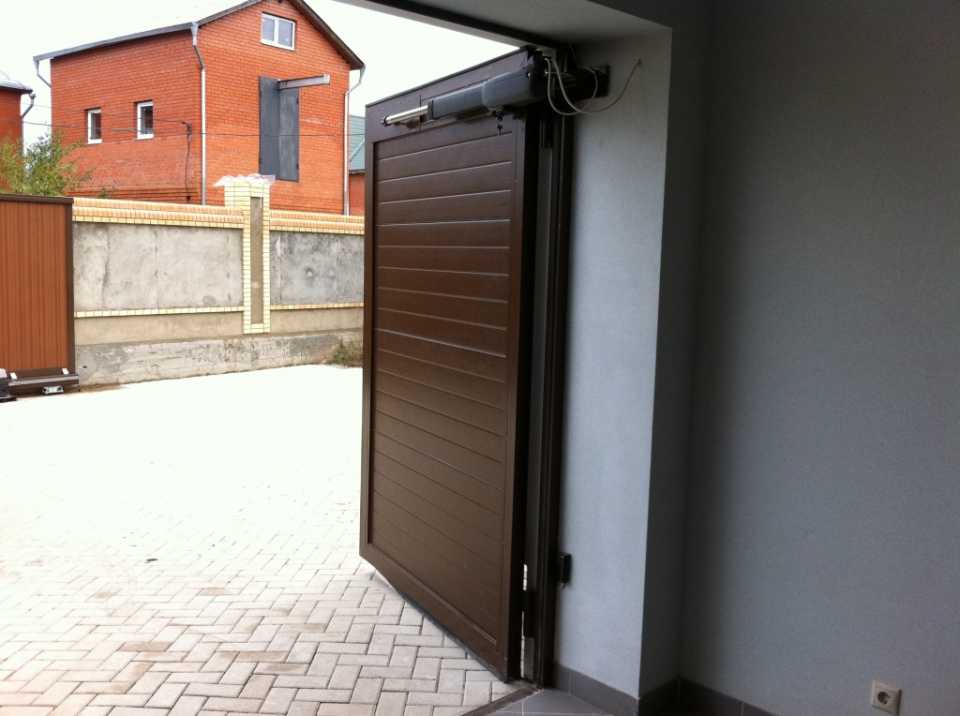

Распашные ворота

Данные ворота являются на сегодняшний день, пожалуй, самыми популярными. В основном, они   изготавливаются с двумя створками, однако существует одностворчатые модели. Так как некоторые виды почвы, в зимний период времени могут создавать пучение, то в таких ситуациях ворота поднимают на 10 см выше уровня земли, чтобы избежать проблем с их свободным открытием. Для более удобного использования, иногда, в данные ворота встраивают небольшую калитку.Достоинства конструкции

Простота сборки

Некоторые недостатки:

• Чтобы заехать в гараж, необходимо выделить много места.
• Есть необходимость в постоянной расчистке снега.

Подъемно-поворотные ворота

Это самый простой тип конструкции. Полотно ворот приводится в действие за счет рычага и шарнирного механизма, поворачивается под углом вовнутрь гаража и по направляющим сдвигается под потолок, совершая в итоге поворот на 90 градусов. Полотно цельное, не поделено на секции, а рама изготавливается из труб квадратного сечения

При выборе обращайте внимание не только на толщину металла, но и на конструкцию усилений, от этого напрямую зависит прочность полотна в целом, его взломостойкость и устойчивость к механическим повреждениям. Не стоит выбирать ворота, основываясь только на толщину металла, металл – это только часть конструкции

Как правило, подъемно-поворотные ворота изготавливаются из металла и не утеплены. В отличии от секционных ворот, полотно которых изготовлено из сэндвич-панелей, данная конструкция часто остается неутепленной. Можно сделать ворота более «теплыми», использовав легкий утеплитель толщиной более 20 мм. Но стоит понимать что примыкание полотна к раме, в силу конструкции, может продувать.

Подъемный механизм может быть устроен одним из следующих способов:

• с пружинами – более простой, надежный, а потому и более распространенный тип конструкции. Рычаг приводит в действие пружины и шарниры, ворота открываются и закрываются, исключается случайная блокировка механизма. Это долговечные конструкции, если, конечно, направляющие были смонтированы правильно, а пружины – корректно отрегулированы;
• с противовесом (может быть несколько) – конструкция удобнее в эксплуатации, если полотно тяжелое. Противовесы крепятся к раме через трос.

Это все касается механического управления воротами. Также ворота можно оснастить автоматикой, чтобы можно было управлять ими, просто нажав на кнопку. Это удорожает конструкцию, но и делает эксплуатацию более комфортной.

Плюсы подъемно-поворотных ворот:

• наилучшие взломостойкие качества среди всех подъемных ворот, так как имеем дело с надежным монолитным полотном, которое сложнее всего повредить. Более того, система блокируется изнутри, потому попасть в гараж можно, если только сделать отверстие в самих воротах, а это сложно и шумно;
• компактность при открывании, потому установить конструкцию можно практически в любом гараже;
• возможность дополнительной теплоизоляции и декора по своему усмотрению;
• относительно простой и быстрый монтаж;
• простота в эксплуатации, возможность установить автоматику.

Из минусов отметим:

плохая ремонтопригодность

При серьезном повреждении части полотна придется полностью его менять – обойтись заменой лишь одной из секций не получится;
между полотном ворот и проемом обязательно остаются щели, которые желательно скрыть уплотнителем, если гараж отапливается и/или утеплен;
данные ворота, как и другие подъемные механизмы, могут быть установлены только в прямоугольные проемы, причем очень важно, чтобы в гараже не было перекосов – требования к геометрии самой постройки достаточно жесткие;
механизм крадет примерно 20 см высоты гаража, это стоит учесть при проектировании;

автомобиль необходимо оставлять за 1,5-2 м от ворот перед открыванием.

Управление

Управлять секционными воротами можно как вручную, так и в полном автоматическом режиме.

• Ручное управление. Основой конструкции такого типа ворот является специальный пружинный механизм. Установка ручного управления подразумевает установку ручки с обеих сторон полотна ворот. Чтобы поднимать ворота при открытии, придется прилагать усилия, потому что вес таких ворот не слишком легкий.
• Автоматическое управление. Секционные автоматические ворота подразумевают открытие и закрытие при помощи специального пульта управления. Также такой тип ворот может регулироваться при помощи обычного мобильного телефона.

Дополнительные элементы для расширения функционала

Каждый покупатель может дополнить конструкцию ворот на свое усмотрение, чтобы использование стало еще более комфортным. Один из таких дополнительных элементов – калитка.

Калитки открываются только наружу и могут комплектоваться линейными доводчиками, вмонтированными датчиками положения, козырьками для защиты от дождя, антивандальными ручками из металла, устройствами для исключения провисания створок. Калитка может быть с плоским порогом (высота 20 м), высоким или в стандартном исполнении (145 и 100 мм соответственно). От попадания пыли внутрь помещения надежно защитит двойная щетка, установленная в нижней секции калитки.

Секционные ворота с калиткойКалитка с высоким порогом

«Умная» автоматика не позволит открыть ворота, если будет распахнута дверь калитки. Это гарантирует дополнительную безопасность и надежность всей конструкции в целом.

Калитка в гаражные ворота

Калитка позволяет экономить ресурсы секционных ворот (у каждой заводской конструкции есть определенный запас прочности, выражающийся в гарантированном числе подъемов и опусканий створки). Если необходимо просто попасть внутрь гаража, не обязательно приводить в движение подъемный механизм ворот. Таким образом, не только экономится электроэнергия, но и тепло остается внутри помещения.

Гараж на два автомобиля. Ворота с калиткой и без

Обрамление калитки обычно предлагается в двух оттенках: серебристом и сером. Впрочем, всегда можно заказать окрашивание в любимый цвет.

Встроенная калитка, вид изнутри

Не нравится калитка? Смело устанавливайте боковую дверь. Входная конструкция монтируется в отдельный проем рядом с воротами. Выгодные преимущества двери:

• многообразие типов монтажа;
• широкая цветовая палитра дверей, коробок, фурнитуры;
• возможность дополнить дверное полотно классическими или панорамными окнами, доводчиком, вентиляционными решетками.

Тандем ворот и двери дополнит и украсит фасад здания.

Секционные ворота и боковая дверь

В классическом варианте секционное полотно глухое, но если необходимо снизить расходы на освещение гаража в дневное время, то стоит выбрать ворота с окнами.

Так, например, компания «Алютех» предлагает круглые (диаметр 322 мм), квадратные (322х322 мм) и прямоугольные (522х322 мм) окна с акриловым однокамерным стеклопакетом толщиной 18 мм.

Дополнительные декоративные элементы для прямоугольных окон:

• комплект вставок «рассвет»;
• вставка «прямой крест».

Оконные рамы и вставки изготавливаются белого и коричневого оттенков.

Цены на ворота

ворота
Декоративные накладки на окнаВоротное полотно и дополнительная дверь оснащены окнами. Для декорирования применены вставки «рассвет»

Не стоит забывать о замках. Элемент, который часто входит в базовую комплектацию – задвижка. Актуально при наличии дополнительного входа в гараж, так как задвижку можно закрыть и открыть только изнутри помещения.

Задвижка для запирания ворот изнутри

Замок «Антипаника» для калитки позволит открывать ее изнутри простым нажатием ручки, даже если снаружи замок был закрыт на все обороты.

Устройство экстренного открывания дверей для секционных ворот

Чтобы открывать и закрывать ворота, находясь на улице, лучше выбрать замок ригельного типа или установить комплект автоматики. Например, комплект автоматики Alutech An-Motors серии ASG обойдется в 9360 – 10 490 рублей.

Замок ригельного типаПривод AnMotors ASG 600 3KIT-L

Современная автоматика работает даже при температуре минус 20 градусов.

Если в регионе наблюдаются частые перебои с электроснабжением, рекомендуется установить внешнюю разблокировку электропривода (например, «Алютех» предлагает комплект механизма разблокировки в качестве дополнительно опции всего за 915 рублей). Установив этот элемент, можно быть полностью уверенным, что ворота не будут заблокированы при очередных перебоях электроэнергии. Впрочем, если в гараж есть дополнительный вход, то открыть ворота будет легко с внутренней стороны.

Механизм разблокировки электропривода

Складные

Конструкция этого вида ворот выполнена из вертикальных секций, изготовленных из алюминиевых сплавов. В открытом состоянии эти соединённые створки напоминают собранную ширму. Складные ворота применяют в ангарах, гаражах и крупных складских помещениях.

Эти ворота имеют свои положительные особенности:

• Складные ворота можно устанавливать в любой гараж, независимо от его высоты и ширины.
• Конструкцию из вертикальных секций можно закреплять с любой стороны проёма, а также вверху или внизу.
• Приемлемые цены.
• Легко ремонтировать и заменять секции.

К недостаткам этой конструкции относятся:

• Створки таких ворот быстро изнашиваются.
• Не защитят от взломов и проникновений.

Средние размеры ворот для гаража

• Минимальная ширина – 2,25 метра;
• Рекомендуемая – 2,5 метра;
• Для джипа или микроавтобуса — минимальная ширина – 2,8 метра;

• Для двух автомобилей рекомендуется ширина не менее 4,8 метра;
• Минимальная высота любых гаражных ворот – 2 метра.

Для мотоцикла — минимальная ширина ворот – 1,8 метра;

Конструкция гаражных ворот также оказывает серьезное влияние на их размеры, так как гораздо выгоднее и удобнее использовать типовые элементы, даже если изготавливаешь ворота собственными руками. В случае заказа готовых ворот нестандартных размеров фирме-производителю, цена значительно вырастет, по сравнению с типовыми. Различают несколько типов гаражных ворот:

• Распашные (самые простые);

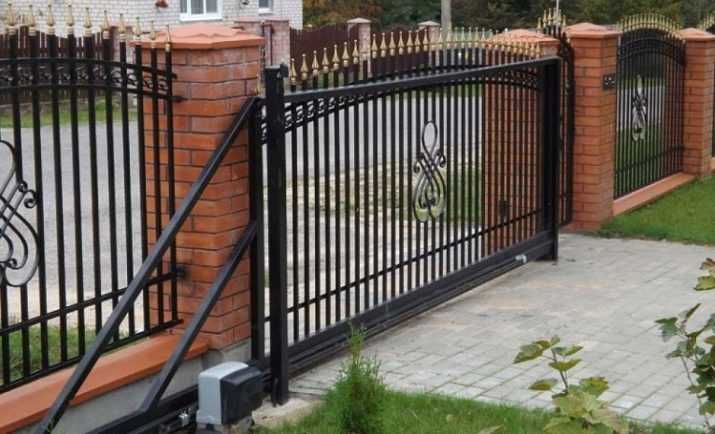

• Откатные (наиболее часто применяются для промышленных гаражей, так как могут достигать очень больших размеров);
• Подъемные.

Как выбрать ворота для гаража

Выбор ворот для гаража зависит от предпочтений покупателя. Немаловажную роль имеет ценовая категория. Однако существует несколько практических рекомендаций, помогающих избежать ошибок при покупке.

Утеплить ворота своими руками можно обычным пенопластом

Подбирать модель можно, опираясь на следующие производственные показатели:

• Покрытие ворот полимерами. Необходимо удостовериться в качестве материала. Рекомендуется уточнить, какой способ оцинковки был использован при производстве данной модели. Этот момент оказывает влияние на стойкость к ржавлению и длительность эксплуатации.
• Устойчивость к возгоранию наполнителя. Если применялся полиуретан, следует определить, не загорается ли пена и не крошиться при надавливании. Это важный момент, так как при воздействии низких температур качественный наполнитель предотвращает поломку ворот. Обычно производители, выпускающие качественную продукцию, дают гарантию сроком в 10 лет. Недорогие конструкции быстро деформируются и перестают функционировать.
• Наличие блокировочного устройства. У секционных ворот зачастую происходит обрыв пружин. Падение ворот предотвратит установка устройства блокировки.
• Уровень теплоизоляции. С наступлением холодов некоторые элементы ворот могут замерзнуть. Рекомендуется выяснить, какой материал использован, включены ли в конструкцию детали, которые способны замерзнуть, подлежат ли открытию эти элементы.
• Защита от взлома. Абсолютной гарантии ни один производитель дать не может, но изделие должно продержаться какое-то время, необходимое для приезда представителей охранной фирмы.
• Гарантийный срок. Продолжительность службы высококачественных изделий составляет как минимум 5 лет. Большую роль играет правильный уход за конструкцией, предполагающий смазку и слежение за функциональностью замков.

Правильное изготовление металлических ворот

Ворота для гаража металлические делаются в несколько этапов. Каждый важен.

Если сделать не правильно чертеж, тогда вы просто их не вставите в проем. Если не правильно сделать сварку, тогда вы получите ненадежную конструкцию. Поэтому стоит отнестись серьезно к каждому этапу.

Что понадобится

Гаражные ворота металлические своими руками надо начинать делать с выбора рабочего места, иначе вы не сможете сделать правильную геометрию конструкции.

Также с закупки инструмента и материала:

• В первую очередь, ищем ровное место. Оно должно быть больше габаритов ворот на метр. Ведь вы должны свободно перемещаться.
• Кладем швеллер. Его надо выставить в одной плоскости. Иначе после сварки вы получите пропеллер. Для этого можно применить гидравлический уровень или просто строительный, но большой длинны.

Теперь надо будет запастись инструментом и материалом:

• Рулетка;
• Аппарат для сварки;
• Болгарка;
• Уровень;
• Металлические уголки для изготовления крепежной (несущей рамы);
• Угольник;
• Задвижка;
• Обшивка (дерево, стальной лист, профнастил, ковка — на ваш выбор);
• Петли;
• Профиль – 60х20 или 60х30.

Делаем чертеж

Первый шаг — выполнение чертежа. Сделать его легко: нарисуйте на бумажном листке эскиз, указав при этом все размеры и материалы.

Ворота металлические для гаража надо делать по требуемой высоте и ширине (см. Оптимальный размер гаражных ворот в разных вариантах):

• Минимально допустимы значения: от воротной рамы до корпуса машины (с обеих ее сторон) должно быть свободное расстояние не меньше 30 см. И чем это пространство больше, тем комфортнее будет заезжать в гараж.
• Обычно ширину гаражных ворот делают от 2.5 до 3м. Но все же целесообразной и максимальной допустимой шириной считается показатель в 5 м.

Сегодня рассмотрим, как делаются металлические гаражные ворота своими руками с рамой и двумя створками. При этом рама охватывает собой гаражный подъем и въезд.

• Сделать такую раму можно из стального уголка толщиной не меньше 65 мм.
• Для создания каркаса подойдет профиль прямоугольного типа или уголок 50 мм.
• Готовую конструкцию обшивают листовым железом (толщина 2-3 мм). Петли должны быть усиленными и находиться снаружи.

Далее можно приступать к вычислению необходимого количества материалов и отправляться за ними в магазин. При этом учитываются параметры нарисованной ранее схемы гаражных ворот.

Виды профилей, устанавливающие на проем гаража

Производители обычно предлагают разные линейки рольставней, которые отличаются рядом параметров, стоимостью, надежностью. Это означает, что и по конструкции они отличаются, т. к. за счет этого обеспечивается разница между моделями

В числе первых обращают внимание на характеристики профиля рольставней, т. к

это основа конструкции. Из таких элементов составляется полотно, которое будет подвергаться воздействию внешних факторов, а значит, они должны быть прочными. К профилю предъявляются и другие требования: тепло-, звукоизоляция, вес и др.

Некоторые особенности распространенной продукции разных марок:

• Алютех: 55 мм – из такого профиля составляется небольшое полотно, еще один вариант, но для производства роллет стандартных размеров – 77 мм;
• Дорхан: к распространенным относят варианты – 58 и 77 мм.

Пенонаполненный профиль для гаража

Другое название – профиль роликовой прокатки. Изготавливается из листового металла, отличается малой толщиной, при производстве можно получить разную форму. Внутри содержится наполнитель, улучшающий свойства изделия. Пенонаполненные профили встречаются в ассортименте разных марок:

• Алютех: PD55, PD77, AG77;
• Дорхан: RH58, RH77.

Выбор варианта делается по степени защиты, классы: Р1-Р8. Наименее надежными называют варианты 55/58. Это бюджетные изделия, поэтому их обычно приобретают там, где новая входная группа может не быть максимально прочной – в частном доме, в гараже, расположенном в глубине участка.

Ролллетные ворота во дворе из профиля 58мм в глубине двора частного дома

Экструдированный защитный профиль

Изделия отличаются надежностью. Они часто выбираются, когда необходимо повысить стойкость конструкции к взлому, вандализму. Изготавливаются профили путем выдавливания из экструдера – масса проходит через матрицу, в результате получают материал любой формы сечения, с более толстыми стенками. Примеры профилей разных марок для рольставней на гаражные конструкции:

• Алютех – AEG55;
• Дорхан – RHE58, RHE78G, последний из вариантов решетчатый, RHE84 (экструдированные одностенные).

Особенности автоматики

Автоматические ворота в соответствии с конструктивными особенностями делятся на распашные и раздвижные (откатные). В зависимости от того, какие из них выберет хозяин, устанавливается вид автоматики, который предусмотрен для данного типа.

Так, при установке распашного типа могут использоваться такие виды электроприводов:

• линейный;
• рычажной;
• гидравлический.

Основное условие при выборе – полезная площадь, занимаемая полотном ворот. Также к сведению принимаются такие критерии как:

• насколько часто они будут использоваться;
• ветровая нагрузка на них;
• с открытием внутрь или наружу они устроены;
• вес и длина створок.

7фотографий

Плюсы привода для распашной конструкции:

• дистанционное управление;
• фиксация полотна ворот в закрытом положении настолько надежна, что нужды устанавливать дополнительные запорные устройства нет;
• система разблокировки легко откроет устройство, если отключат электроэнергию;
• конструкция работает стабильно, даже если электросеть – нет;
• можно использовать как при минусовых, так и при высоких температурах.

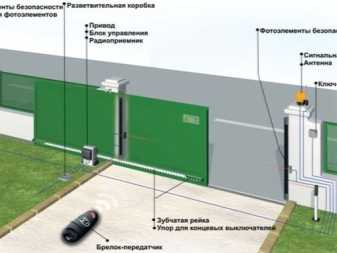

Для ворот откатного типа предусмотрен цепной привод. Он хорош по следующим причинам:

• наличие дистанционного управления;
• если нет электричества, системой разблокировки легко открыть ворота;
• для ворот, створки которых открываются в разные стороны, достаточно установки одного привода;
• в привод встроены плата и блок управления. Плата не выходит из строя в случае перепадов электронапряжения. Блок не теряет полезных свойств в условиях нестабильной работы сети.
