Калитки и ворота из металлопрофиля: фото, виды и цена для забора

Изготовление калитки из профнастила своими руками

Так как мы будем приваривать калитку к уже существующим опорам, то нам не придётся бетонировать стойки, что существенно облегчит и ускорит работу.

Перечень материалов и инструментов

Для монтажа калитки из профнастила потребуется минимум материалов и только самые необходимые инструменты:

• металлопрофиль — лист С21–1150 с оцинкованным или полимерным покрытием — рабочая ширина 1 метр, длина 2 или 2,2 метра;
• металлическая квадратная труба — сечение 40х24 мм;
• две петли металлические дверные (можно полимерные) – ɸ30 мм;
• засов и замок уличный врезной.
• газо- или электросварка;
• болгарка;
• отрезной и шлифовальный круг по металлу;
• шуруповёрт и мощная дрель;
• заклёпочный пистолет;
• краска и кисти;
• отвес или строительный уровень, рулетка на 5 метров;
• строительный угол;
• набор отвёрток.

Этапы изготовления распашной калитки

Мы представляем способ устройства распашной калитки из металлических труб и обшивки из металлопрофиля непосредственно на опорные столбы.

1. Вначале размечаем место, где будем устанавливать калитку и делаем проём в заборе определённой ширины между двумя металлическими опорами. В будущем мы будем приваривать к ним трубы, которые будут составлять каркас калитки. Выбирая такую схему, мы изначально будем уверены, что готовая калитка точно подойдёт по всем параметрам. Тогда проблемы, которые возникают при сваривании калитки в другом месте, не появятся.
2. Свариваем предварительный каркас забора в соответствии с проведёнными замерами. Расстояние между опорами должно быть более 1 метра для того, получить калитку размером 1х2 метра. Во избежание деформации и крена каркаса его привариваем к опорным столбам в нескольких местах.
3. Привариваем к вертикальной стойке каркаса верхнюю часть петель. Это необходимо для того, чтобы видеть, на каком уровне они должны находиться.
4. Для усиления конструкции из труб монтируем посередине поперечину из такой же квадратной трубы. Все углы должны быть по 90°.
5. Проверяем их с помощью уголка или уровня.
6. После того как мы убедились, что каркас получился ровным и правильным, срезаем его в местах сварки и кладём на ровную поверхность.
7. Обрезаем болгаркой все лишние куски и ещё раз повторно провариваем все швы.
8. Затем с помощью болгарки и шлифовального круга зачищаем стыки.
9. После этого зачищаем места крепления сваркой нижних элементов петель на самих опорах, чтобы удалить ржавчину.
10. Привариваем нижний элемент верхней петли, затем навешиваем каркас и уже по месту привариваем вторую часть петли сверху. Если каркас калитки сварен правильно, то она будет свободно и легко открываться и закрываться.
11. Снимаем калитку и привариваем петли более тщательно, а затем зачищаем все швы. Во время сварки необходимо подкладывать асбестовый лист или обычный картон, чтобы искры и окалина не попали на профнастил забора.
12. Размечаем место для врезного замка на каркасе калитки по чертежу и вырезаем его болгаркой. Замок и ручки устанавливаются на высоте 80–90 см от земли.
13. Вырезаем отверстия и прикручиваем ответную планку замка с помощью шуруповёрта. Проверяем работу замка, лёгкость открывания и закрывания калитки. Затем окрашиваем конструкцию защитной антикоррозийной краской.
14. Берём профнастил, предварительно отрезанный по размеру, и с помощью дрели и заклёпочного пистолета прикрепляем его на каркас калитки. В качестве альтернативы можно использовать кровельные саморезы.
15. Если предполагается установка накладного замка, который будет располагаться на внутренней стороне каркаса калитки, крепёжные отверстия под него располагаем на поперечной перекладине каркаса. В профлисте высверливаем отверстия методом «сверления по контуру», а затем дополнительно обрабатываем шарошкой. Для закрепления замка в поперечине конструкции и приваренной к ней пластине с помощью дрели со сверлом и специального метчика делаем резьбовое отверстие под установку винта.
16. Устанавливаем декоративные накладки с ручками на замок.
17. Делаем ограничитель для калитки. Для этого внутрь проёма устанавливаем металлическую болванку, которую отрезаем от трубы.

Подготовка к строительству ворот из металлопрофиля

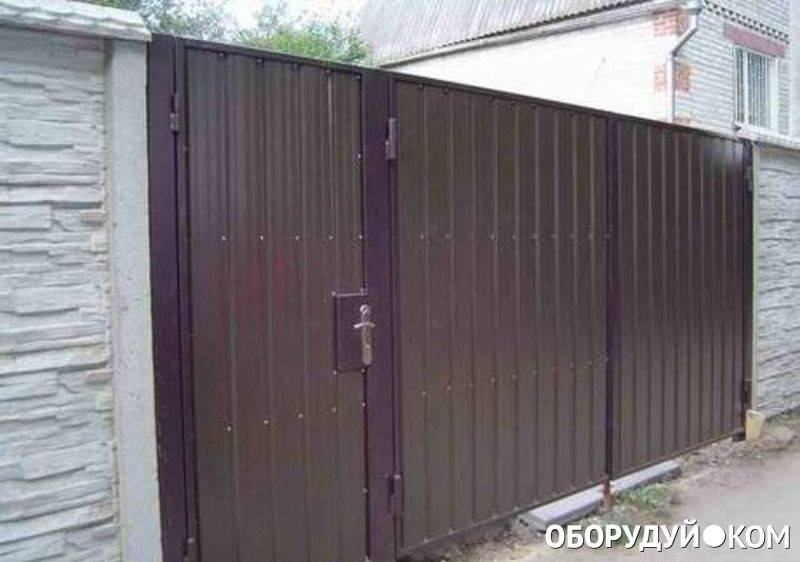

Ворота из металлопрофиля

Будет ли калитка отдельной либо же встроенной в одну из створок, решайте сами.

Монтаж ворот из металлопрофиля начинается с выполнения ряда подготовительных задач, в частности – сборки требуемых инструментов, дополнительных приспособлений и материалов.

Набор для самостоятельного изготовления ворот из металлопрофиля

1. Болгарка с шлифовальным кругом, подходящим для резки металлопрофиля.
2. Сварочный аппарат.
3. Электрический шуруповерт.
4. Электродрель.
5. Рулетка для снятия необходимых замеров.
6. Молоток.
7. Клепатель.
8. Бур.
9. Бетономешалка. При ее отсутствии нужно хотя бы подготовить емкость для приготовления раствора.
10. Угломер.
11. Краска для отделки каркаса. Также часто применяется грунтовка. В этом вопросе ориентируйтесь на свои личные предпочтения и доступный бюджет.
12. Лопата.
13. Саморезы. Также подойдут заклепки.

Для сборки ворот лучше всего подходит металлопрофиль С8. Материал этой марки имеет толщину порядка 0,6 мм, а высота волны составляет 8 мм. Самодельные ворота из такого профлиста будут иметь аккуратный внешний вид и высокую прочность. Расчет нужного количества материалов выполняется индивидуально в каждом конкретном случае. Ориентируйтесь на выбранную прямоугольную площадь воротных створок.

Профнастил С8

Створки, как уже отмечалось, крепятся к стойкам. Функцию опорных столбов могут выполнять трубы из стали. В большинстве случаев достаточно изделий диаметром около 6 см. Нужную длину опоры подбирайте в соответствии с запланированной высотой будущих самодельных ворот. К рассчитанной длине добавьте еще примерно 30-35% — именно такая часть трубы должна быть вкопана в землю.

При установке столбы заливаются бетонным раствором. Смесь вполне стандартная. Готовится из части цемента (будет достаточно марки М400), трех частей песка и 4-5 частей щебенки. Обязательно используется армирующая проволока. Ее применение поспособствует увеличению прочности и в целом надежности конструкции.

Каркас конструкции традиционно изготавливается из профиля. Отлично подойдет материал шириной 4 см и толщиной 2 см. Эти показатели можно уменьшать или же увеличивать, все зависит от особенностей конкретного случая.

Виды ворот

Существует четыре основных типа ворот:

• Распашные
• Подъемные
• Откатные
• Прочие (рулонные, декоративные и пр.)

Для самостоятельного изготовления больше подходят распашные ворота.

Откатные ворота

Ворота такого типа позволяют экономить место в момент их открытия: полотно конструкции движется вдоль забора (стены гаража). Известны три типа конструкции откатных ворот: подвесного, консольного и на колесиках. Наиболее оптимальной являются консольные ворота, так как они не ограничивают въезд автотранспорта.

Распашные ворота

Традиционный тип ворот и сейчас является самым распространенным. Несмотря на свой существенный недостаток – требование к наличию свободного пространства для распахивания створок, они привлекают простотой конструкции и дешевизной.

Особенности металлопрофиля

Как видно на фото, калитка и ворота из металлопрофиля выглядят очень эффектно. Но одного внешнего вида недостаточно, ведь металлопрофиль нуждается в дополнительном уходе. Так, чтобы защитить этот материал от внешних воздействий и увеличить срок его службы, при установке ворот с калиткой покройте их полимером для улучшения прочности. А если выбрать покрытие того или иного оттенка, вы придадите воротам дополнительную привлекательность.

Преимущества металлопрофиля перед другими материалами для установки калиток и ворот:

• функциональность;
• практичность при обработке;
• малый вес и удобство при установке;
• если подключать к воротам и калитке автоматизацию, можно использовать маломощный привод, позволяющий сэкономить на электричестве;
• долговечность материала;
• доступная цена металлопрофиля.

Особенности установки двери на воротах

Прорисовка схемы

Чтобы входная конструкция гармонично вписалась в окружающий ландшафт, необходимо предварительно сделать чертеж калитки. На нем следует изобразить точные габариты изделия, его внешний вид:

• форму (прямоугольную, арочную, трапециевидную);
• будет ли она сплошной (полностью зашитой профнастилом) или со вставками из других материалов, коваными элементами.

Эта схема позволит рассчитать и закупить все материалы, необходимые для сооружения входной конструкции, гармонично вписать ее в архитектурно-ландшафтный дизайн участка.

Установка столбов

Важный момент в сооружении калитки из профлиста своими руками — крепление опор. От их прочности, качества монтажа зависит ровность и надежность входной конструкции.

Материалом для изготовления стоек может послужить:

• металл. Для этого применяются профтрубы сечением 80х80 мм или их круглые аналоги, толщина стенок которых составляет 4 мм. Они отличаются простотой и легкостью монтажа — изделие всего лишь необходимо углубить в землю;
• кирпич/камень. Их чаще всего сооружают в том случае, если ограда участка выполнена из данных материалов. Кладка при этом осуществляется в 1,5 кирпича, а поскольку данные столбы довольно увесистые, то требуют заливки фундамента.

Учтите: металлические опоры обойдутся дешевле каменных/кирпичных. Они проще и легче в монтаже. Установки каменных/металлических столбов занимает много времени. Кроме того, конструкцию придется дополнительно укреплять металлической трубой, поскольку сама по себе кладка не обладает необходимой стойкостью к нагрузкам.

Чтобы калитка из профиля была надежной и не просела со временем необходимо правильно установить опоры. В каменистой почве их углубляют в землю на 0,7 м, в глинистой — ниже уровня ее промерзания, на 1,2 м.

Установка опор осуществляется в такой последовательности:

1. Выкапывают ямы необходимой глубины.
2. Их дно утрамбовывают слоем щебня.
3. Устанавливают столбы, выравнивая их по уровню.
4. Заливают стойки бетонной смесью.

Помните: бетон набирает прочность постепенно, поэтому от его заливки до навешивания калитки из профлиста должно пройти 6-10 дней.

Изготовление рамы

Как сделать калитку из профнастила? Сначала сооружают ее каркас. Применяются для этого профильные трубы сечением 40х40/60х30 мм. Их очищают от ржавчины, нарезают детали необходимых размеров, формируя окончания под углом 45° для удобства сборки конструкции.

Заготовки соединяют сварочными швами. Если полотно изделия будет габаритным, рекомендуется сделать 1-2 горизонтальные поперечины. После остывания сварочных швов их защищают.

Установка изделия

Калитка из металлопрофиля своими руками еще не завершена, но ее уже можно зафиксировать на столбах. Предварительно на опорах намечают места крепления петель и приваривают их.

Каркас двери размещают в проеме, поднимая на нужную высоту при помощи подкладных брусков. Производят его приварку. После проверки конструкции на открывания/закрывание, точечные швы заменяют сплошными. Стыки зачищают, грунтуют и покрывают краской.

Обшивка конструкции

В каркасе изделия следует закрепить профлист. Это действие осуществляется без сварки, а при помощи саморезов. Фиксация листа осуществляется через каждую волну.

Чтобы у вас получилась красивая калитка из профнастила, ее можно дополнительно декорировать. Для этого используются специальные кованые заготовки. Их раскладывают на полотне, формируя определенный узор, а затем прихватывают сваркой.

Рекомендация: если позволяют средства, изготовление двери из профлиста с ковкой лучше заказать у мастера. Он сможет украсить ее оригинальными авторскими элементами тонкой работы, которые невозможно изготовить заводским способом.

Изготовление калитки из профнастила приближается к завершению, остается только оснастить конструкцию замком и ручкой. Их устанавливают за 0,9 м от нижнего края изделия. Сначала намечают месторасположение замка и ручки. Под них болгаркой вырезают отверстия в полотне калитки, придавая им нужную форму при помощи напильника.

Затем делают отверстия для крепежных винтов. Место, где будет установлен замок, защищают, грунтуют и красят. После высыхания покрытия, проводят монтаж затвора, калитку занавешивают в проеме.

Намечают месторасположение ответной части замка в столбе и вырезают отверстие под нее. Дополнительно конструкцию можно оснастить защелкой.

Стоимость изделия

До того как сделать калитку из профлиста, рекомендуется предварительно просчитать стоимости конструкции. Готовое изделие обойдется от 4,5 тыс. р. Это зависит от сложности его исполнения. А если изготавливать калитку самому, можно существенно сэкономить. Материалы для нее обойдутся всего в 2-2,5 тыс. р.

Калитка из профнастила своими руками — отличный способ обеспечить безопасность приватной территории, придав ей красивый внешний вид и не потратив много средств. Применив собственную фантазию, базовые навыки работы с металлом, можно создать оригинальное авторское изделие, которое станет визитной карточкой участка.

Виды ворот

По механизму открывания все ворота делятся на несколько видов:

1. Распашные ворота

Это самый распространенный вид ворот, открывающийся внутрь или наружу, требует большого пространства внутри участка.

2. Откатные

Экономят пространство, механизм открывания предусматривает движение ворот по «рельсам» вдоль забора. Бывают двух видов: раздвижные и сдвижные. Ворота первого типа представляют собой две створки, раздвигающиеся в разные стороны, второго типа – одну створку, сдвигающуюся влево или вправо.

3. Подъемные

В основном, это гаражные ворота, предусматривающие наличие места сверху для подъема полотна.

4. Декоративные

Ворота из профиля дополняются коваными элементами или коваными декоративными воротами. Это служит украшением и дополнительной защитой.

Ворота бывают автоматические и механические.

По месту монтажа калитки ворота бывают двух типов: со встроенной калиткой и отдельно стоящей.

Первый вариант экономит место в заборе, особенно, когда для ворот отведено не много места. По внешнему виду она создает цельную композицию с воротами и забором, но при всем этом, сложнее в монтаже. К тому же, встроенная калитка увеличивает общую массу ворот, оказывая тем самым большую нагрузку на петли. Неудобства может вызвать ее ограничение сверху и снизу рамками профилей ворот.

Гаражные ворота

Гаражные ворота являются отдельным видом входных секций на участке. Выделяют следующие типы гаражных ворот:

• Подъемные (роллетные, подъемно-поворотные, секционные: см. Подъемные ворота для гаража)
• Распашные

Сдвижные

Складные

Гаражные ворота могут быть как со встроенной калиткой, так и без нее. Роллетный тип гаражных ворот не совместим с калиткой, в этом случае возможен только отдельный вход.

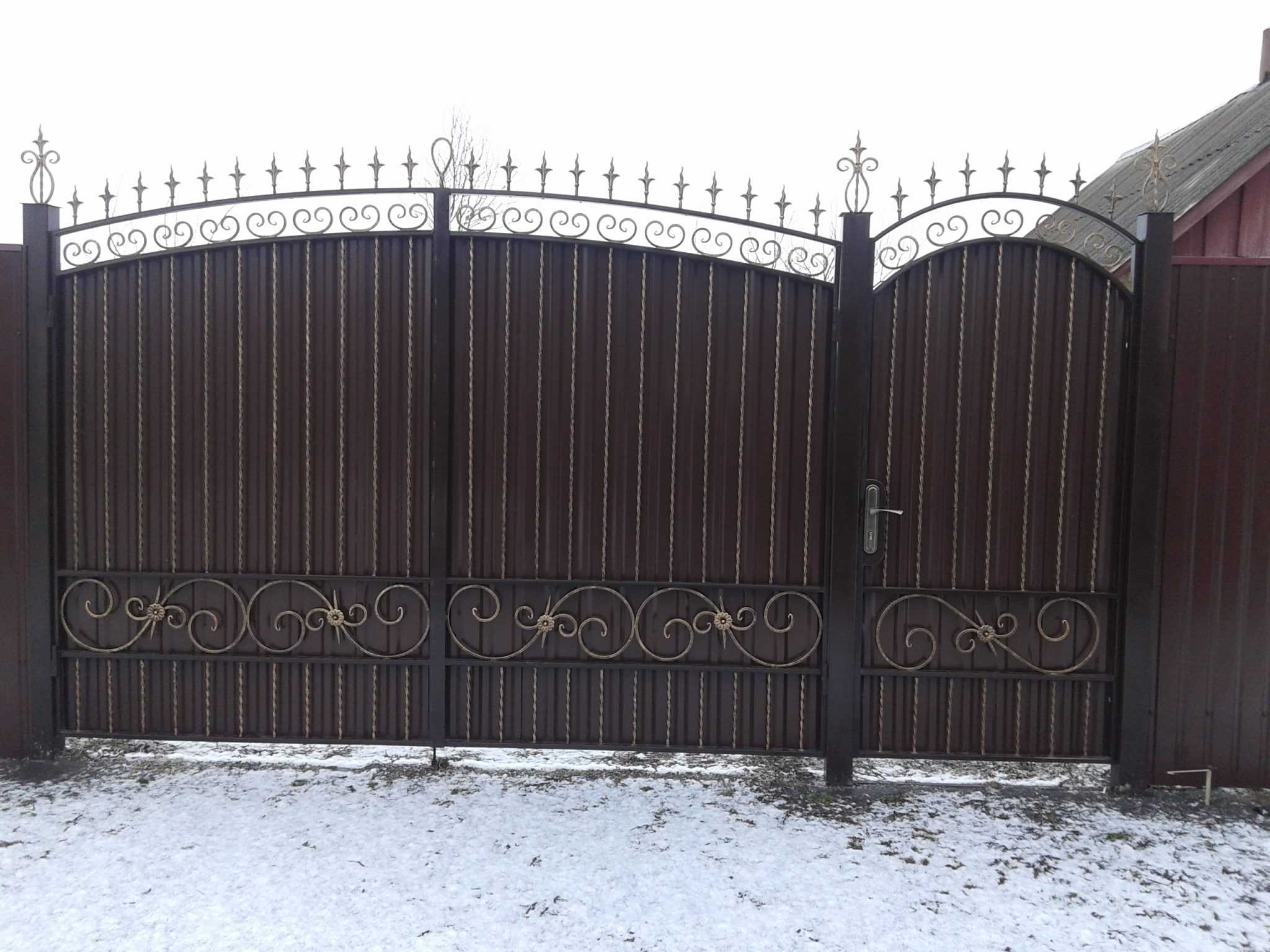

Размещение элементов ковки

Сегодня используют два варианта создания кованых декоративных деталей. Первый из них называют холодным. Необходимую форму металлу придают посредством выгибания без использования высоких температур. Стоят такие элементы недорого, ассортимент готовых изделий достаточен, чтобы при наличии минимальной фантазии достаточно эффектно украсить калитку и ворота. Среди минусов таких решений можно отметить меньшую в сравнении с кованными традиционным способом деталями износостойкость. Плюс — доступность, позволяющую создать оригинальную калитку при минимальных финансовых затратах.

Ассортимент штампованных кованых изделий достаточно широк

Горячая ковка дает возможность создавать по-настоящему эксклюзивные детали самых причудливых форм. Минус — сложность самостоятельного изготовления. Необходим не только солидный список оборудования, но и опыт, без которого витиеватая роза может превратиться в унылый бесформенный бутон. Стоить такое решение, заказанное у специалистов, будет в разы дороже, чем штампованные элементы, купленные в ближайшем магазине строительных материалов.

Создание оригинальных деталей посредством горячей ковки

Список элементов, которыми можно украсить и укрепить калитку из профнастила, обширен. Это:

• ажурные детали, размещаемые по углам калитки, в верхней, средней или нижней ее части;
• кованые колпаки, защищающие и одновременно украшающие бетонные, кирпичные, металлические опорные столбы;
• петли для крепления створки, задвижки, ручки, щеколды, подчеркивающие общую стилистику;
• декор верхней части калитки, ограждения или ворот, который не только украшает, но и защищает от доступа непрошеных гостей;
• кованый прут, который при умелом расположении на полотне калитки способен стать достойным ее дополнением.

Декорируя калитку ковкой, вы подчеркиваете собственный хороший вкус и делаете экстерьер дома гармоничным

Заранее подготовленные элементы выкладывают на горизонтальной поверхности, создавая необходимый рисунок. Крепятся детали при помощи сварки. После этого все детали и стыки, к которым они приваривались, тщательно шлифуются. Это делает конструкцию максимально долговечной. При необходимости процесс сварки повторяют. Металл обезжиривают, покрывают антикоррозийным составом, не пропуская ни единого шва

Поверхность каркаса и кованых деталей необходимо покрасить, уделяя особое внимание завиткам и хомутам

Достоинства и недостатки металлопрофиля

Ворота и калитки из металлопрофиля выглядт солидно и привлекательно, этот материал защищен от негативных внешних факторов, надежно защищая участок от несанкционированного проникновения. Среди неоспоримых преимуществ конструкции этого типа необходимо выделить:

• высокая функциональность;
• быстрая, относительно простая сборка и монтаж;
• небольшой вес конструкции, не требующий устройства дополнительного фундамента (точечная бетонная заливка требуется только для опор);
• практичность конструкции;
• возможность выбора типа открывания створки ворот;
• возможность монтажа автоматики;
• доступная стоимость материалов;
• стильный внешний вид, для таких ворот можно использовать комбинированные вставки, например, кованые элементы и решетки.

Фотоотчет об изготовлении и установке ворот

Это один из вариантов того, как можно сделать ворота из профнастила своими руками. Технология не лучшая, но и не худшая: все функционирует без проблем на протяжении уже шести лет.

К установленным столбам 80-80 мм приварены петли, ответные части приварены на требуемом расстоянии на вертикальных частях стоек из трубы 40*40 мм — на правой и левой. Стойки навешиваем на петли на столбе, подкладываем между ними и столбами нужной толщины прослойку и фиксируем струбциной.

Навешиваем стойки на приваренные на столбах петли

Отмеряем требуемую высоту и обрезаем излишки, сверху к стойкам, не к столбам, привариваем поперечину из той же трубы 40*40 мм

Главное чтобы все было ровно и держалось вместе. Потому точками прихватываем в нескольких местах.

К стойкам воротин приварена поперечина

Точно также прихватываем трубу по низу.

Привариваем нижнюю трубу

Находим середину поперечных балок. От середины в обе стороны откладываем по 3 мм. Делаем четкие отметки. Замеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, привариваем по отметкам (между двумя вертикальными трубами должен остаться зазор в 6 мм).

По середине с зазором в 6 мм привариваем две вертикальные трубы

Замеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше измерять отдельно. Отрезаете трубы нужной длины и прихватываете их на нужной высоте. Если требуется больше поперечин — устанавливаете и их.

Приваренные поперечины для усиления жесткости

По отмеченному центру болгаркой вверху и внизу делаем сквозные пропилы, разделяя ворота на две половины. Так очень просто мы получили ворота, которые будут открываться и закрываться без особых проблем.

Разделенные половинки ворот

Каркас створок ворот готов. Его снимаем, укладываем на ровную горизонтальную поверхность и хорошо провариваем швы

Уложив створку на ровную горизонтальную поверхность провариваем все швы

Приступаем к сборке опоры для крепления профильного листа. Для уменьшения парусности его разрезали на две части, так что лист не цельный, а резаный. Для этого используем профилированную трубу 20*20 мм. Ее нарезаем на отрезки нужной длинны, так, чтобы можно было закрепить по внутреннему периметру.

Нарезаем трубу 20*20 мм и прикручиваем по внутреннему периметру

Выставляем их в одной плоскости с наружной частью — прикручиваться лист будет изнутри. Крепим на саморезы, предварительно просверлив отверстия требуемого диаметра.

Как крепить планки для профлиста

Так выглядит готовый каркас створки ворот

Готовый каркас красим — внутри светло-серой краской, снаружи — красно-коричневой, в тон окраске профнастила. Оставляем сохнуть.

Приступаем к монтажу профлиста на ворота. Его нарезают чуть меньшего размера, чем основная рама — по периметру на 2-3 мм должен быть отступ. Укладывают на подготовленные опоры и крепят изнутри по периметру на саморезы.

Монтаж профлиста на ворота

Можно брать специальные, со шляпками и прокладками, но посадили на обычные.

Для экономии использовали обычные саморезы по металлу

Можно сказать, что ворота готовы.

Осталось установить запоры. Можно, конечно врезать замок и ручку, но качество недорогих очень низкое, а брать дорогие — на данный момент непозволительная роскошь. Потому из остатков труб и арматуры сварены засовы. Они точно работают при любых условиях.

Один (верхний) посажен на саморезы с ответной частью на створки, два нижних прикреплены к стойкам. В грунте в нужных местах пробурены небольшие лунки, в которых забетонированы отрезки круглых труб, диаметр которых больше диаметра стержня. Калитка сделана по той же методе, только в нее врезан замок.

Готовые ворота из профнастила своими руками
