Виды конструкций
Учитывая то, что консольная конструкция позволяет не только сделать наиболее приемлемые для установки и эксплуатации ворота, но и оснастить их устройством автоматического открытия, стоит рассматривать именно эту модель. Правда, при этом нужно упомянуть о недостатках других конструкций, чтобы убедиться в правильности выбора.
Подвесной тип позволяет сделать не одну панель створки, а оснастить ее двумя половинками, которые будут открываться в разные стороны. С другой стороны, сразу стоит учесть то, что въезд в усадьбу будет ограничен по высоте габаритами направляющей.
Конструктив
Кроме этого, стоит вспомнить и о том, что все равно придется применять опорные ролики и ограничители для нормального функционирования устройства. В условиях снежных и затяжных зим работа именно опорных роликов будет весьма проблематичной.
Такая же ситуация – и у опорных видов моделей: здесь нужно постоянно следить за состоянием направляющих, очищать их от попадания воды, очищать от льда и снега. В противном случае движение по направляющим будет невозможно.
Что касается консольной конструкции, то здесь даже без установки электрооборудования движение будет осуществляться нормально, без рывков и сбоев, а главное, ни снег, ни лед ей будут не страшны.
Говоря о моделях и конструкциях, стоит рассмотреть и модели, имеющие встроенную калитку. Это решение оптимально с точки зрения удобства: традиционная калитка в виде открывающейся двери, встроенная в рамку каркаса, не выходит за габариты общего полотна, что положительно сказывается на работоспособности системы. Такие варианты наглядно показаны на фото готовых работ.

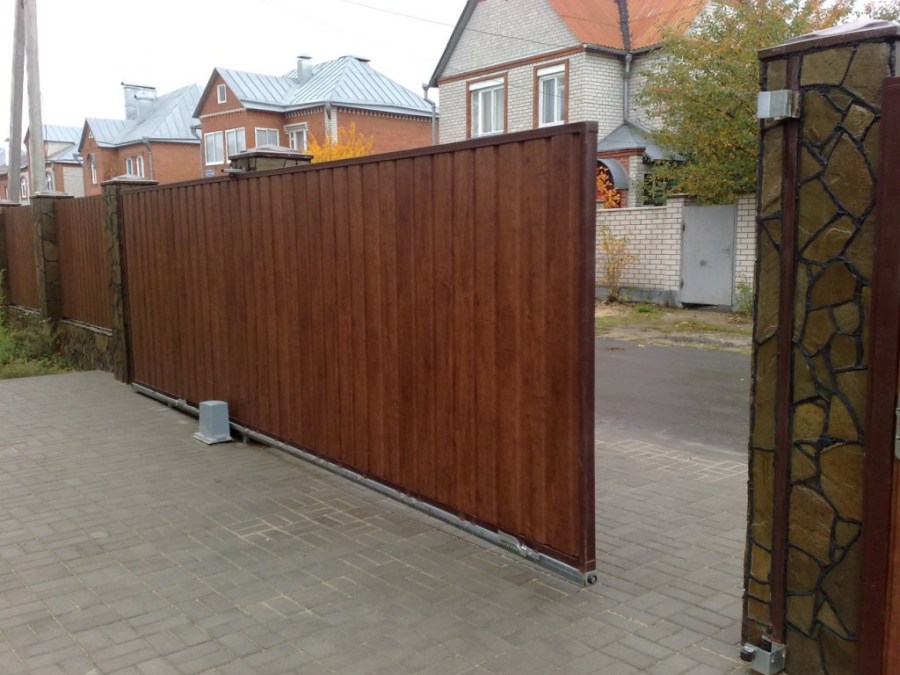

На фото изображены красивые ворота.
Для кирпичного ограждения
Какие существуют разновидности откатных ворот?
Подвижная створка на роликах встречается в нескольких исполнениях:
- Подвесные;
- Откатные, движение которых осуществляется по рельсу;
- Консольные.
Каждый из вариантов имеет свои нюансы устройства, плюсы и минусы, которые не позволяют применять их в определенных ситуациях, но делают возможной установку в других случаях.
Подвесные ворота
Устройство автоматических откатных ворот подвесного типа отличается от остальных двух вариантов способом крепления подвижной створки: она соединена с верхней балкой, закрепленной на уровне 3-5 м. Высота установки верхней направляющей определяется видом объекта, где она используется.
Конструкция откатных ворот данного вида не слишком популярна сегодня, что обусловлено ограничением проема по высоте и в результате далеко не весь транспорт может проехать на объект.
Подвижная секция, которая перемещается по рельсу
Как можно понять из названия, устройство этих ворот на роликах отличает присутствие нижней рельсовой направляющей. По данному элементу движется вся конструкция.
Учитывая расположение направляющей (поперек проема), при эксплуатации откатных ворот данного типа возникает ряд сложностей: необходимо регулярно очищать направляющую рельсу от загрязнений, снега (в зимний период); балка хоть незначительно, однако, все же мешает проезду машин. Кроме того, устройство такой подвижной секции на роликах не позволяет применять ее при сильной ветровой нагрузке.

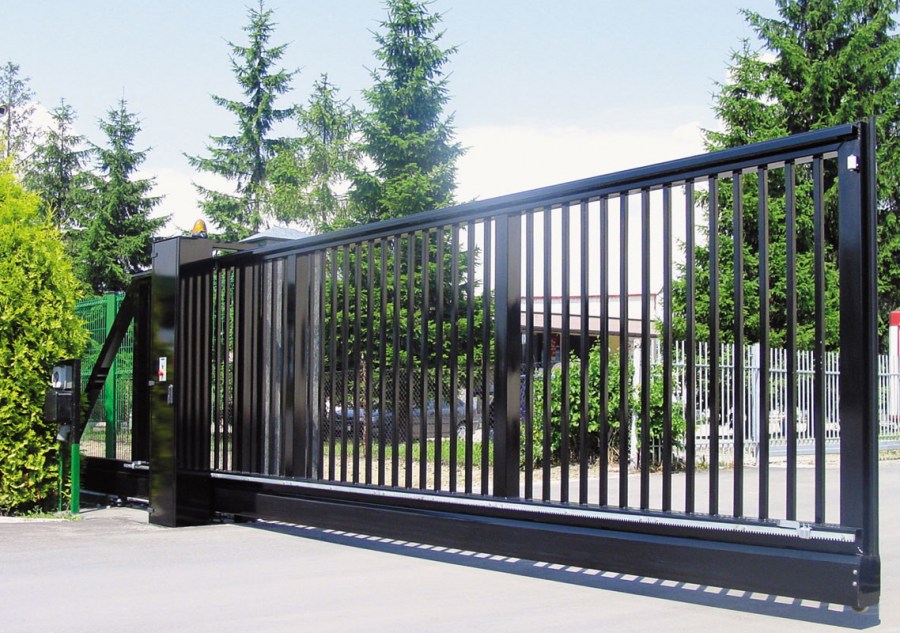

Консольные конструкции
Это наиболее удобный в эксплуатации вариант откатных ворот, потому как он не предусматривает ограничения проема по высоте, а снизу отсутствует направляющий рельс.
Консольные конструкции со средней рельсой
Удерживает конструкцию нижняя балка, закрепленная на консольных блоках (роликовые опоры). Встречаются разные исполнения откатных ворот данной разновидности:
- Направляющий элемент располагается снизу конструкции;
- Монтаж балки в верхней части подвижной створки;
- Направляющий блок установлен посередине откатных ворот.
Каждый из вариантов рекомендуется применять при разных условиях. Это позволит получить наиболее эффективные в эксплуатации.
Чертежи, схемы, эскизы и конструкция откатных ворот
Как сделать своими руками подвесные откатные ворота
Рельса для подвесной конструкции находится над воротами. К положительным характеристикам этого варианта можно отнести тот факт, что полотно створки не опрокинется. Но отрицательным моментом является ограничение высоты въезда сквозь ворота.
Необходимые для работы инструменты и материалы
Набор инструментов и материалов повторяется независимо от выбранной конструкции ворот. Можно, конечно, многие детали и даже целые сборки купить. Но это будет дорого. Поэтому домашнему мастеру в основном приходится использовать тот материал и те детали, что ему доступны.
А набор слесарного инструмента у него должен быть. Сварочный аппарат можно брать в аренду, а токарные работы заказать.
Изготовление каркаса
Каркасом всего сооружения являются крайние столбы проёма ворот и один дополнительный столб с ловушкой, в который створка упирается, когда ворота открыты. Ловушка имеется и на столбе забора, в который створка упирается, когда ворота закрыты.

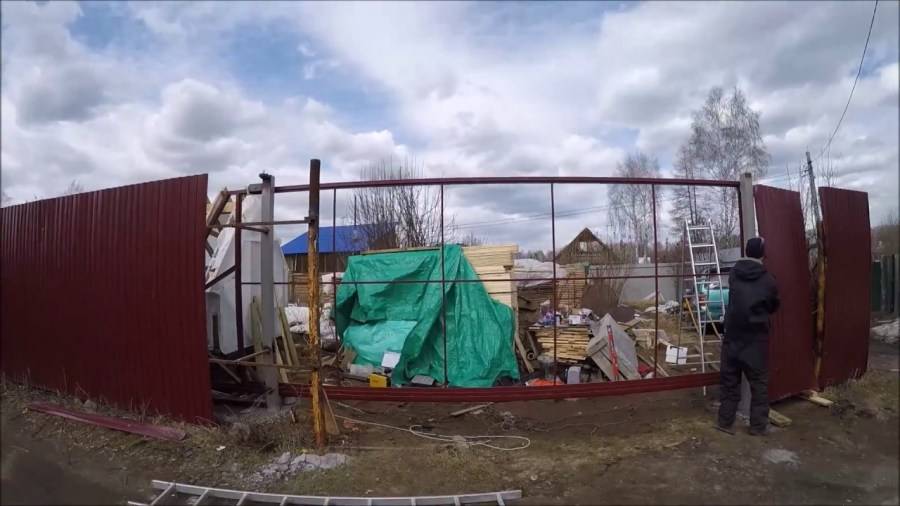

Изготовление и монтаж рамы
Рама ворот изготавливается по той же технологии, что и предыдущий вариант. Главное, следить за тем, чтобы сварка была качественной, а геометрия рамы не имела перекосов. На верхней кромке рамы устанавливаются две каретки.
Установка направляющих и фурнитуры
Сначала изготавливаются две каретки. Их основа вырезается в виде треугольников из листа металла толщиной 10 мм. В них сверлится по два отверстия для установки осей подшипников. Их диаметры выбираются по диаметру выбранных подшипников. Оси выравниваются до перпендикулярного к пластине положения и привариваются. Потом на них напрессовываются подшипники.

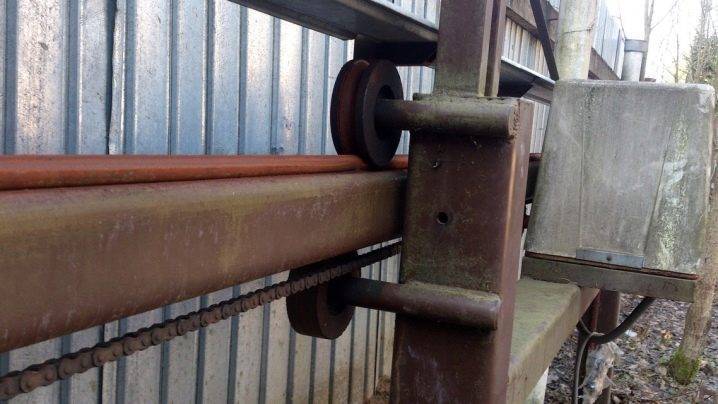

ФОТО: youtube.comКаретка для подвесных воротФОТО: youtube.comКаретка в сборе с подшипниками и направляющая
Направляющая изготавливается из профильной трубы сечением примерно 60×60×4 мм и длиной, равной двум длинам створки ворот. В трубе прорезается щель шириной 15 мм. В трубу вставляется каретка подшипниками внутрь. В нижней наружной вершине треугольника сверлится отверстие для крепления каретки к створке ворот.
Направляющая закрепляется на трёх столбах каркаса. На самой створке устанавливаются ручка для перемещения руками и проушины для замка.
ФОТО: youtube.comФрагмент подвески ворот
Статья по теме:
Комплектующие для раздвижных ворот своими руками
Важно предварительно подготовить также комплектующие, который гарантируют качественную бесперебойную работу в любое время года:
- тележки несущие, роликовые каретки;
- ограничитель (верхний и нижний) уменьшит качание полотна при ветреной погоде;
- балка несущая, толщина которой напрямую зависит от тяжести ворот;
- ролик концевой обеспечивает тихую работу, также способствует снижению тяжести ворот в открытом виде;
- плата, удерживающая полотно при открывании от раскачивания.
Для большего удобства использования сегодня ворота любого типа могут быть оборудованы автоматикой. В таком случае дополнительно потребуется приобрести:
- Рейка зубчатого типа, предпочтительнее из нержавеющей стали. Если изделия более пяти метров, рейка стоит выбирать толщиной от 9 мм.
- Редуктор.
- Пульт дистанционного управления.
- Основание для монтажа.
- Лампа сигнальная.
Выбирая автоматику стоит отдавать предпочтение немецким и итальянским производителям. Именно они характеризуются высоким качеством, надежностью, высокой производительностью. Модели известных производителей проверены временем и могут использоваться в любых климатических условиях.
Как заменить самодельную фурнитуру на заводскую, когда ворота уже готовы
Один из наших клиентов столкнулся с такой проблемой: после установки автоматики привод сильно грелся во время перемещения створки, потому наши специалисты решили выехать на место, чтобы выявить причину. При визуальном осмотре ворот все стало понятно – фурнитура была сделана самостоятельно и в самых ответственных узлах не соответствовала необходимым требованиям.
Наши специалисты предложили заменить самодельную фурнитуру на заводскую отечественно производителя «Світ Воріттм» . И далее я расскажу, что было сделано.
Демонтировали створку. Для этого нужно убрать из направляющего рельса нижний концевой ролик и полностью открыть створку, чтобы она сошла с роликовых опор.
Далее уложили полотно на ровную поверхность и начали срезать болгаркой сварочные швы, которые крепили направляющую квадратную трубу к каркасу створки.
На фото ниже Вы можете видеть одну из причин, по которой ворота клинили и привод сильно грелся: направляющий рельс сильно деформирован и очень ржавый.
Монтажники решили использовать направляющий рельс украинского производства, который изготовлен из стали с повышенным содержанием углерода, чтобы от нагрузки он не деформировался.

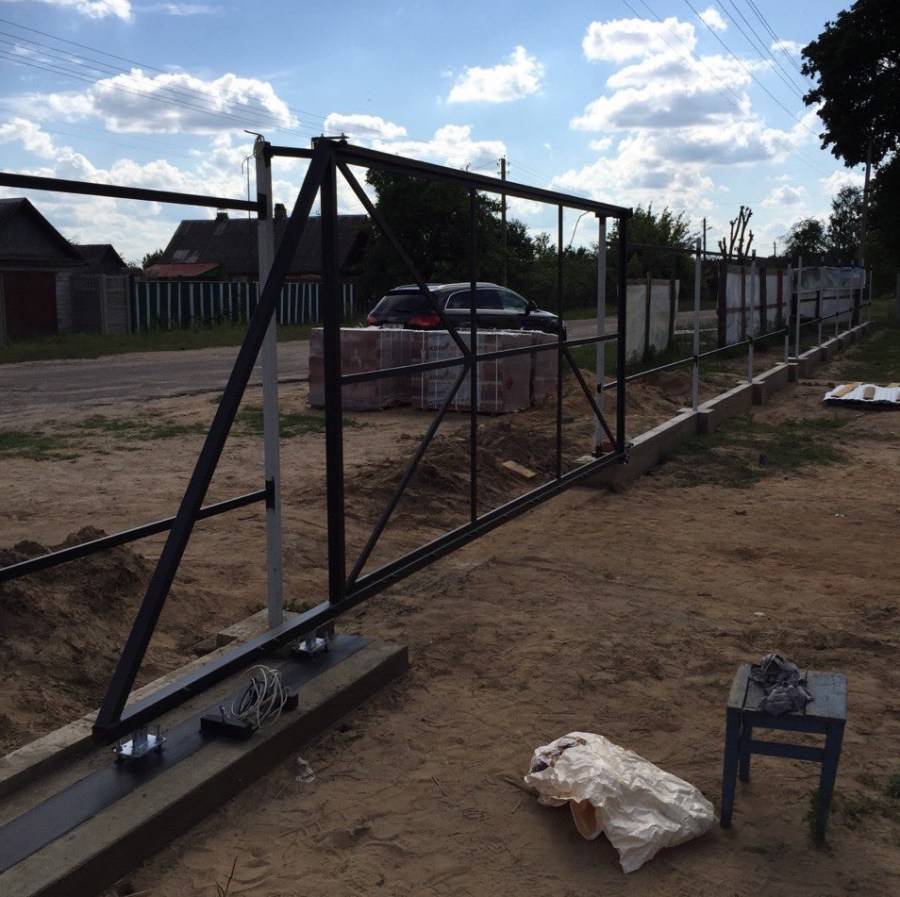

Снизу направляющей временно было приварено два металлических профиля длиной по 600 мм, которые нужны в качестве подставок, чтобы дальнейшие работы выполнять с горизонтально установленной створкой.

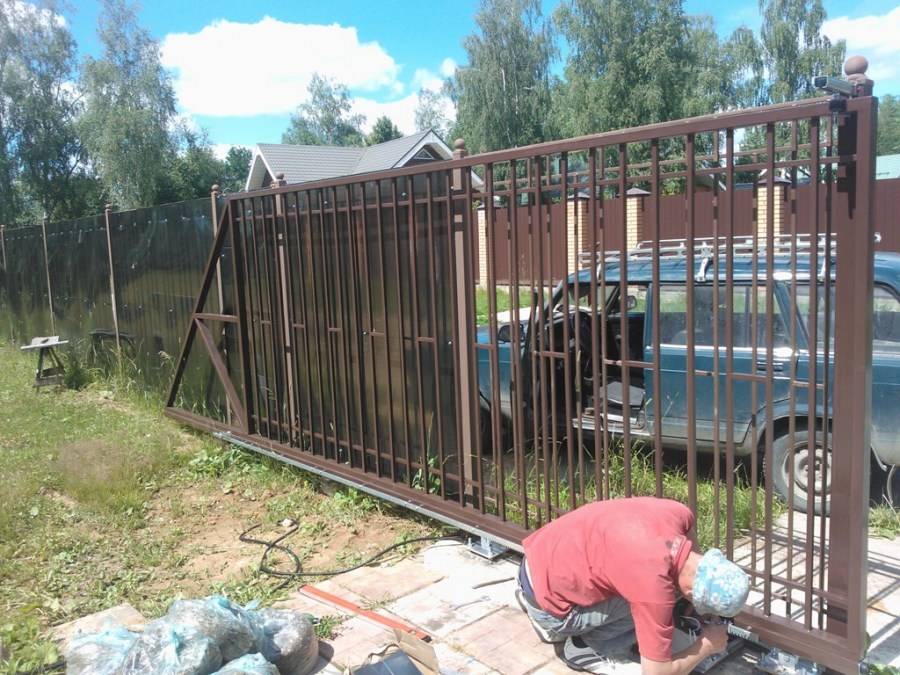

Створку установили на направляющий рельс и начали соединять с ним ее нижнюю трубу каркаса.

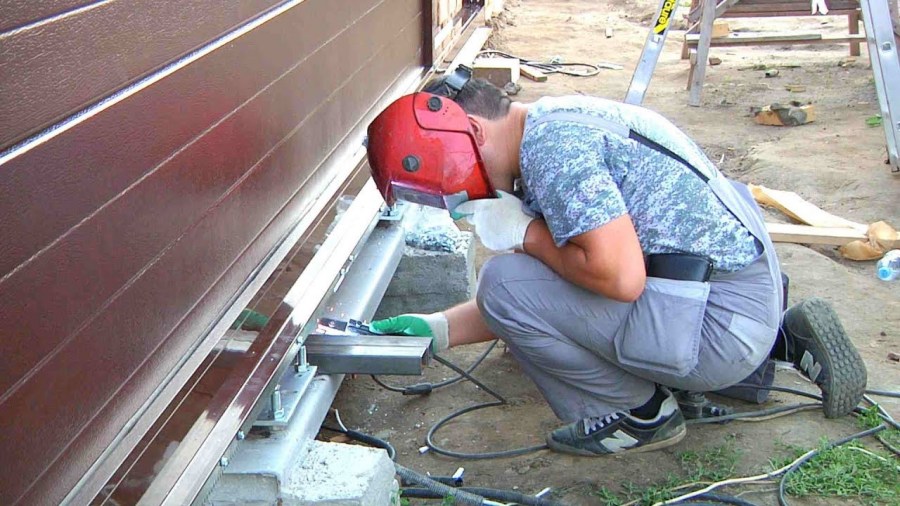

Соединение выполнялось сваркой с двух сторон прихватками в шахматном порядке шагом 700 мм длиной шва 20-30 мм.
Обратите внимание! Соединение сплошными швами запрещено, иначе направляющий профиль может быть деформирован и ворота будут клинить
После того, как рельс был прикреплен к створке, был использован автомобильный герметик, чтобы закрыть зазор между направляющим рельсом и трубой каркаса створки. Таким образом была исключена вероятность попадания между изделиями влаги, которая могла бы привести к появлению ржавчины.
Далее направляющий рельс и нижняя труба каркаса были прогрунтованы и покрашены в три слоя. Монтажники саму створку не трогали (покраска), поскольку такая задача не стояла.
Далее специалисты приступили к демонтажу старых роликовых опор, которые мягко говоря, уже не годились к дальнейшей эксплуатации.
Вместо них были использованы изделия с усиленными подшипниками, которые имели металлические обоймы.
После того, как роликовые опоры были установлены в необходимое положение, и створка начала легко передвигаться, основание опор обварили по периметру, соединив с горячекатаным забетонированным швеллером.
Далее были закреплены новые верхний и нижний улавливатели, а также верхняя пластина с роликами.
На этом замена самодельной фурнитуры на заводскую была закончена. Включив привод автоматики при перемещении ворот заказчик и монтажники убедились, что мотор-редуктор больше не греется, то есть причины были устранены.
Акция!
При покупке фурнитуры, которую рекомендуют наши специалисты, в качестве подарка будет вместе с заказом выслана пошаговая инструкция по изготовлению и монтажу откатных ворот, а также их комплектующих.
Преимущества откатных ворот
Плюсами откатных ворот можно назвать:
экономию пространства перед въездом и за ним за счет конструкции, которая занимает очень мало места и не требует дополнительного пространства как, например, распашные ворота;
их можно сделать своими руками, даже если вы не являетесь профессионалом. Хватит начальных навыков обращения со сварочным аппаратом и металлом или профлистом;
удобное использование и возможность полной автоматизации. Нет особых сложностей в процессе эксплуатации
Изредка может потребоваться мойка створки или смазывание роликов;
устойчивость при ветряной погоде, что особенно важно в местности с частыми бурями или ураганами;
в зимнее время нет необходимости убирать перед ними снег, чтобы открыть. Достаточно будет расчистить дорогу.
Как спроектировать чертеж и начертить схему
Перед осуществлением действий по строительству своими руками откатных ворот, выясняются их габариты. Сам процесс по сооружению откатной конструкции будет легок, если заранее начертить чертеж и указать на нем все размеры. Размеры некоторых составляющих частей откатных ворот в бок описаны в таблице.
Таблица 1. Размеры составных частей откатных ворот
| Часть | Размер |
| Силовая рама в виде трубы из профиля | 60*30 мм |
| Другие возможные размеры силовой рамы | 60*40 мм или 50*50 мм |
| Внутренний каркас | 40*20 мм или 30*20 мм |
Ниже представлен рисунок, на котором указано каким образом необходимо соединять части ворот.

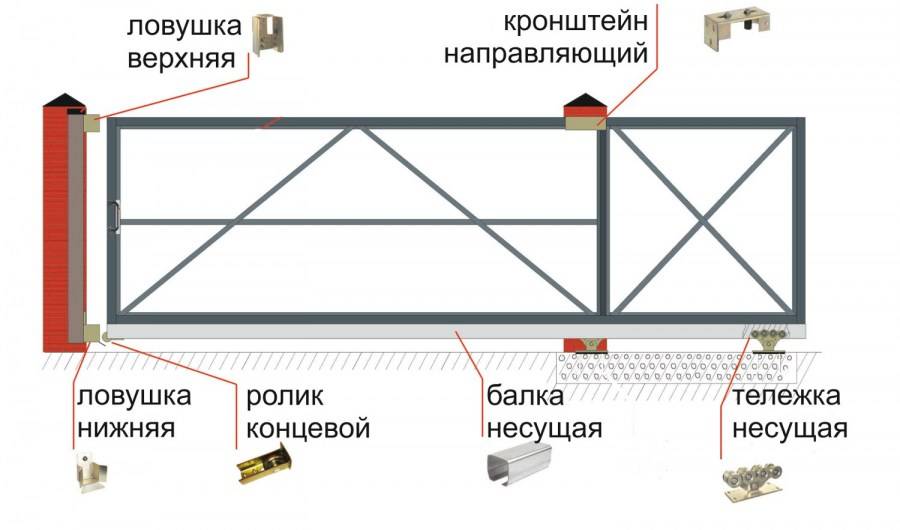

Рис. 1 Пример соединения частей откатных ворот
Материалы для строительства
Основная составляющая ворот – металлическое полотно. Количество его зависит от высоты забора и размера въезда. Для строительства понадобятся следующие комплектующие:
- Рельс направляющий. Представляет собой железную балку толщиной от 3 мм и длиной от шести метров.
- Заглушки и ограничители, для защиты от грязи, мусора, снега и т.д.
- Каретки с роликами – благодаря им металлическое полотно будет плавно перемещаться по рельсу.
- Концевые ролики с ловушками необходимы для предотвращения выпадения полотна и будут ограничивать его скольжение.
Количество комплектующих строго индивидуально. Рассчитывать его, как и количество полотна, придется самостоятельно, исходя из размера ваших ворот.
Примерно сориентироваться в том, сколько комплектующих понадобится, поможет следующий алгоритм:
- Длина полотна не превышает 5 метров – закупается фурнитура, способная выдержать до 600 кг нагрузки.
- Длина полотна не превышает 6 метров – закупается фурнитура, способная выдержать до 700 кг, и т.д.
Помимо комплектации необходимо подготовить инструменты для строительства, и все материалы для фундамента.
Виды конструкций
Всего существует несколько видов конструкций:
- Подвесной тип пользуется популярностью за счет отличных характеристик, гарантирующих прочность и надежность конструкции. В данном случае полотно на роликовых тележках крепят к верхней горизонтальной опоре, располагающейся на пятиметровой высоте.
- Консольные откатные системы предназначены для установки в регионах со сложными климатическими условиями. Установка верхней балки здесь не требуется, фундамент служит точкой опоры и надежно удерживает вес конструкции. Воротам этого типа не страшны снежные заносы, сильный ветер и прочие неблагоприятные природные явления.
- Монтаж ворот на винтовых сваях занимает больше всего времени и сил. Сваи выступают в качестве несущих элементов, надежно удерживающих конструкцию.
- Эксплуатация механических ворот осуществляется ручным способом. Простые в установке, они не требуют больших финансовых вложений.
- Автоматические ворота оснащаются электрическим приводом и пультом ДУ. Автоматика идеально подходит, если пользоваться воротами приходиться часто.
Любой из вышеперечисленных типов конструкции отличается надежностью и долгим сроком эксплуатации.
Поэтапный монтаж откатных ворот
Важно соблюдать последовательность строительных работ, выдерживая необходимые паузы между этапами для закрепления результата. Схема откатных ворот для дачи
Схема откатных ворот для дачи
Установка опорных столбов
Изготавливаются опоры из кирпича, бетона, камня, металла.
Металлические или бетонные опоры просто заливают и бетонируют в ямах глубиной 1 м и шириной 0,5 м. Столбы из камня или кирпича выкладывают, начиная с такой же глубины, армируя слои закладными в виде металлических площадок с приваренной к ним проволокой.
Изготовление фундамента
Длина фундамента должна быть больше длины противовеса на 30 см. Для этого выкапывается траншея глубиной не менее 1 м. Изготавливают закладную, используя швеллер шириной 20 см. К нижней части швеллера привариваются куски арматуры, длина которых равна глубине траншеи. Арматура скрепляется между собой короткими отрезками металла.

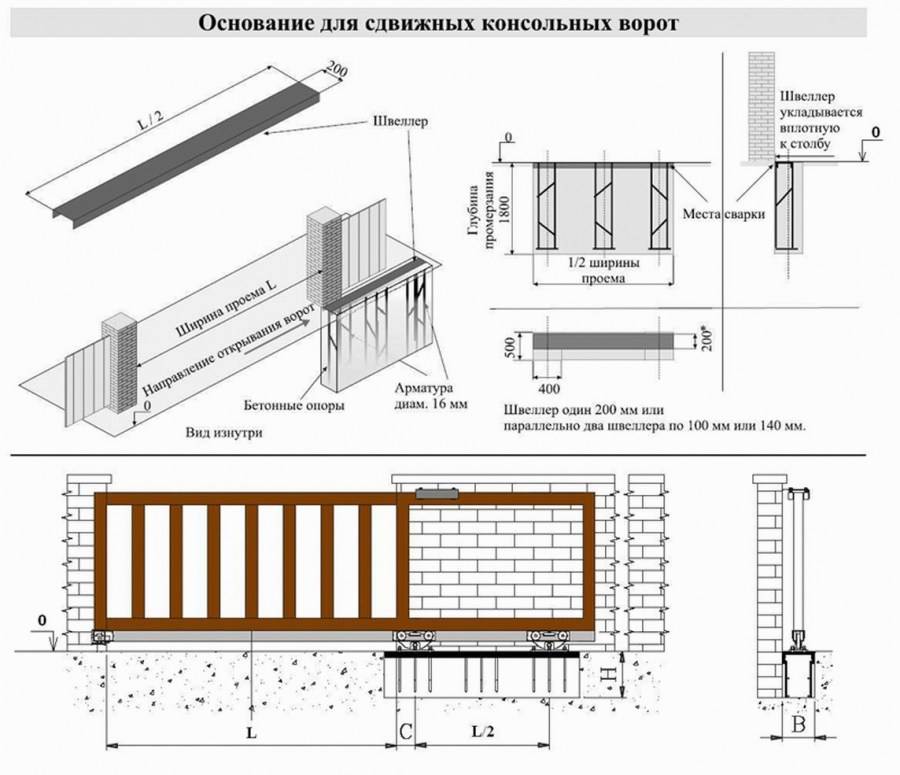

Схема фундамента
Совет: если ворота будут снабжены системой автоматики, то предварительно для нее прокладываются силовые кабели, помещенные в защитные гофры.
Швеллер устанавливается в траншею так, чтобы его верхняя плоскость находилась на уровне земли с учетом укладки плитки или асфальта. Арматура выступает в качестве силового пояса. Траншея бетонируется. После заливки бетон необходимо выдержать около 3-х недель.
Фундамент ворот перед заливкой
Изготовление откатной створки
Створка изготавливается из профилированной трубы сечением не менее 5 х 5 см. Сначала сваривается каркас рамы, а затем к нему привариваются заполняющие элементы. Для внутренних элементов можно использовать трубу сечением 2 х 4 см. Створка грунтуется и окрашивается.

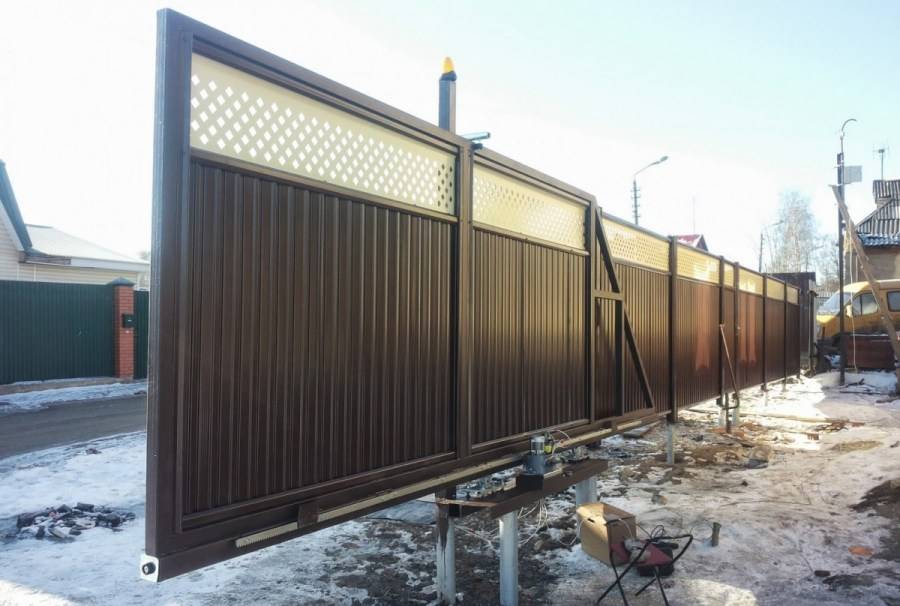

Монтаж конструкции
- Монтируются площадки для установки роликовых опор. Их лишь прихватывают сваркой.
- На площадках устанавливаются ролики.

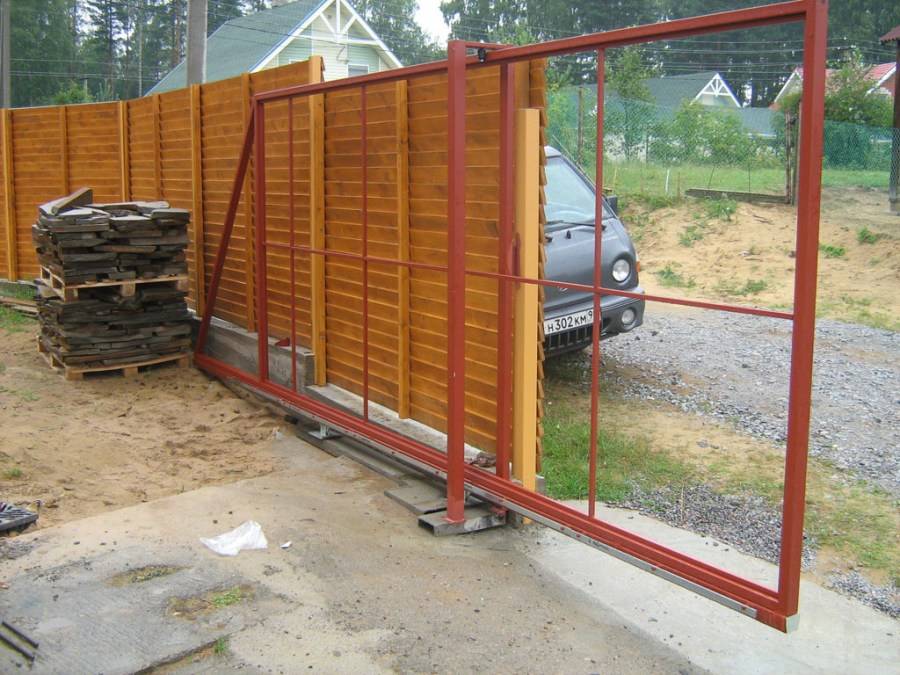

- Створку примеряется по месту методом накатки ее на ролики.
- Створка и тележки демонтируются.
- Роликовые опоры устанавливаются на свои места.
- Створка фиксируется в закрытом положении и выставляется горизонтально посредством регулировочных болтов.
- Внутрь направляющей балки вставляется ролик, а затем фиксируется болтом или сваркой.
- На верхний край полотна, напротив ближнего опорного столба, монтируется роликовый ограничитель.
- Устанавливается нижний, а затем верхний улавливатели.
- Выполняется регулировка улавливателей и опорных роликов.
- Торцы направляющей закрываются пластиковыми заглушками.
- Створка зашивается выбранным материалом.
Роликовая каретка

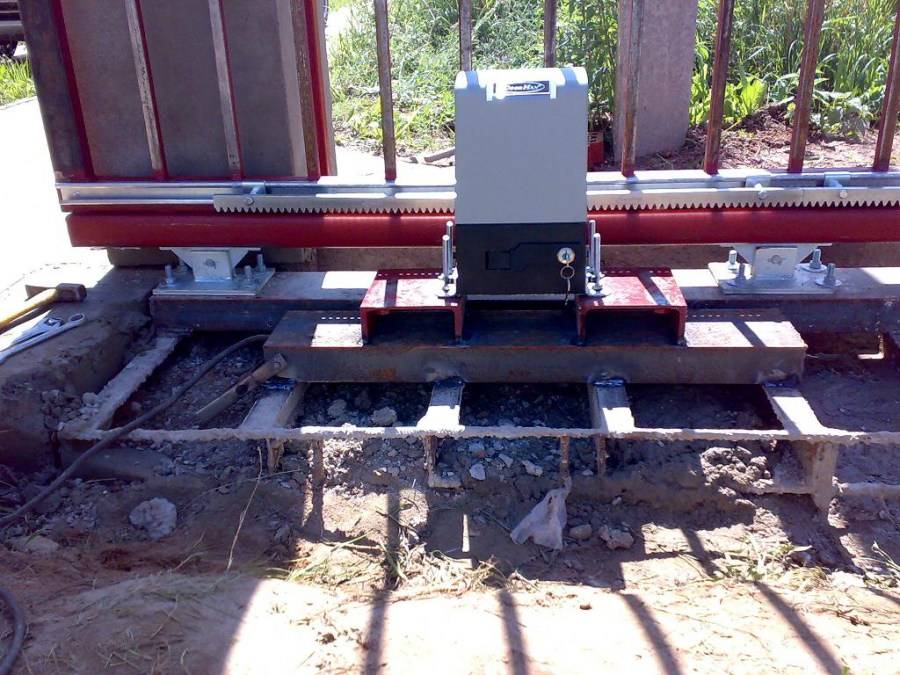

Подключение автоматики

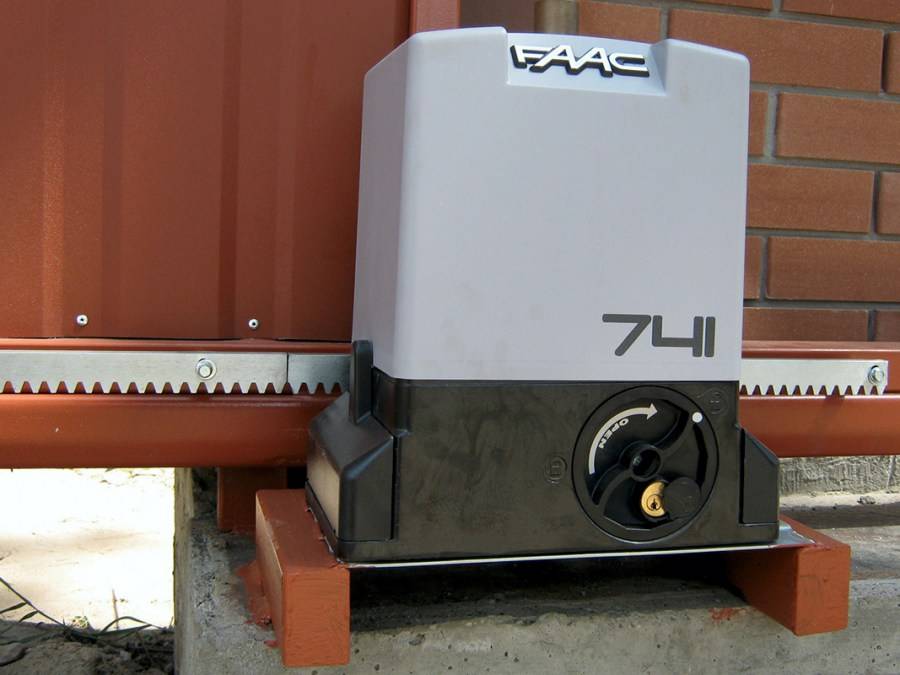

Для установки автоматики приобретаются электропривод, зубчатая рейка, блок управления, концевики, пульт ДУ, сигнальная лампа, фотоэлементы. Как правило, в продаже имеются уже готовые комплекты с инструкцией.
Особенности конструкций и эксплуатации раздвижных ворот
Раздвижные ворота различаются по конструкциям и бывают:
- рельсовыми;
- подвесными;
- консольными.
Чтобы определиться с выбором конструкции, подходящей для вас, рассмотрим каждую подробнее. Различаются они не только способом эксплуатации, но и сложностью чертежа, и длительностью работ.
Консольный механизм
Здесь откатное полотно установлено поверх направляющего рельса. Преимущества данного сооружения следующие:
отсутствие ограничителя по верху, что немаловажно, если на территорию будет заезжать не крупногабаритный транспорт; большая парусность; механизм непросто взломать; простота чертежа и возведения; легко изготавливаются самостоятельно; подвесные ворота. Как понятно из названия, крепятся на рельс снизу
Они подойдут для гаража, ангара и других крытых построек. При установке их на приусадебном участке стоит помнить, что крупная техника и транспорт не смогут проехать во двор. Монтаж их сложнее
Как понятно из названия, крепятся на рельс снизу. Они подойдут для гаража, ангара и других крытых построек. При установке их на приусадебном участке стоит помнить, что крупная техника и транспорт не смогут проехать во двор. Монтаж их сложнее.
Колесные ворота
Это наземная модель, и она имеет массу недостатков:
- При монтаже направляющий рельс крепится прямо в бетон или грунт, поэтому потребуется повышенное количество роликов для плавного скольжения.
- Конструкция располагается непосредственно на земле, это повышает риск засорения и блокировки механизма.
- Летом и в межсезонье внутрь будет попадать мусор, трава и листья, в зимнее время наледь. При дождях и таянии снега металл подвергнется коррозии.
Чтобы сделать выбор в пользу какого-то варианта, нужно исходить из личной ситуации: живете ли вы в доме постоянно, или приезжаете, время от времени, будет ли заезжать на придомовую территорию транспорт и т.д.
Необходимые материалы, инструмент, покупные изделия
Благодаря простой конструкции, подвесные ворота можно выполнить своими руками. Для этого понадобятся:
- Металлическая труба квадратного сечения 40х40 мм и 20х20 мм для каркаса ворот;
- Листовой металл, профнастил или сэндвич-панели для изготовления полотна ворот;
- Труба квадратного сечения 120х120х4 мм для выполнения опор и верхней балки;
- Направляющая длиной в два раза больше ширины ворот (обычно 6 м);
- Комплект фурнитуры для подвесных ворот;
- Комплект автоматики для подвесных ворот, если вы хотите автоматизировать процесс открывания и закрывания ворот;
- Сварочный аппарат;
- Болгарка;
- Врезной замок.
Стандартная ширина ворот для легковых автомобилей обычно не превышает 3 метров. Если вы хотите сделать ворота шире, то для облегчения конструкции можно выполнить их двухстворчатыми, раздвигающимися в разные стороны. Комплекты для подвесных ворот продаются уже готовыми, часто вместе с направляющей. Они рассчитаны на определенную массу ворот, поэтому перед покупкой необходимо ее посчитать. Если вы делаете двухстворчатые ворота, вам понадобятся 2 комплекта.
Ролики для подвесных ворот
Автоматика для открывания также продается, в зависимости от необходимых функций ее цена значительно колеблется, и любой сможет подобрать удобный для себя вариант, или оставить ворота без автоматического открывания, с ручным приводом.
Особенности модели и сфера применения
Раздвижные ворота на роликах
Ворота представляют собой разновидность раздвижной конструкции. Принцип действия основывается на отъезде полотна в сторону вдоль ограждения снаружи или стены внутри помещения. Балка крепится на опорном столбе в верхней области проема.
Ворота подвесного типа включают полотна или створки, а также комплектующие. Фурнитуру составляют ролики, кронштейны, крепления и направляющие. Правильно выбранные детали обеспечивают высокий уровень функциональности, надежность, привлекательный внешний вид и долговечность эксплуатации.
Подвесные ворота на роликах отличаются надежностью. Могут применяться как для частных гаражей и загородных домов, так и для заводских и складских помещений. Модель удобна, может использоваться при любой температуре.
Сооружение каркаса раздвижного забора
Деревянные изготавливаются реже, данный материал используется чаще в качестве облицовочного материала. Для сооружения каркаса полотна используется метал — профильная труба
Очень важно чтобы измерения осуществлялись максимально точно. Перед началом работы со сваркой металлические детали рекомендуется обработать металлической щеткой устраняя окалины, далее следует поверхность обработать антикоррозийными средствами, а также обезжирить специальными растворителем. Работы необходимо выполнять на ровной поверхности, рекомендуется предварительно соорудить стол, либо своего рода стенд
Сварочные работы можно разделить на несколько основных этапов:
Работы необходимо выполнять на ровной поверхности, рекомендуется предварительно соорудить стол, либо своего рода стенд. Сварочные работы можно разделить на несколько основных этапов:
- Сначала укладываются поперечные, продольные рамы. Нужно сначала прихватить все элементы и проверить диагонали. Только после этого можно проваривать все места соединений.
- Далее начинается укладка обрешетка, таким самым способом сначала прихватить все элементы, проверить ровность и после зафиксировать все швы.
- Все соединения зачищаются, обезжириваются. Весь каркас окрашивается специальными лакокрасочными средствами.
Процедура установки
Створка будет осуществлять движение внутри, в пределах участка и ничто не должно ей при этом мешать. Необходимо учитывать такие моменты при подготовке проёма для ворот. И только после учёта всех деталей можете установить на своём участке откатные ворота.
Процедуру установки можно подразделить на несколько этапов:
фундамент – необходимо сделать для создания устойчивости;
проведение электрического тока;
расположение специального столбика в определенном месте;
внедрение в систему автоматики для ворот и её запуск.
Таким образом, можно установить откатные ворота своими руками, а можно воспользоваться услугами профессионалов.
Допускаемые ошибки
Часто за работу берутся те, кто не имеет опыта в строительной сфере. Во время конструирования могут быть допущены некоторые ошибки. Они влияют на работоспособность механизма, за счет чего часто ворота выходят из строя уже через короткий промежуток времени, или не функционируют сразу после установки.
Ошибки, которые часто допускаются:
- изготовление некачественного фундамента;
- ошибки в креплении всех важных элементов;
- неправильно подобрана несущая балка под массу створки;
- потеки краски во время окрашивания, которые могут повлиять на нормальную работоспособность створок.
Вот такие ошибки часто допускают те, кто столкнулся с предстоящей работой впервые. Но если соблюдать все требования и выполнять все работы строго по этапам, ворота, будут служить длительное время без поломок. Если хотите сделать другой вариант ворот, то для вас мы подобрали инструкцию о том, как сделать распашные ворота.
Виды ворот
Итак, для начала нужно определиться, какие именно ворота Вы хотите сделать. Существует несколько видов систем, и каждая из них имеет как свои преимущества, так и недостатки.
Распашные.
Простейший вариант, встречающийся повсеместно. Конструкция у них довольно простая: две створки, распахивающиеся в разные стороны. Изготовить такие ворота и установить их проще всего. Срок службы также обещает быть долгим. Но есть здесь и слабые стороны. Так, Вы должны следить за тем, чтобы выездной путь (в сторону открывания) был очищен, иначе ворота просто не будут распахиваться. Если Вы захотите приобрести автоматику, Вас будут поджидать серьёзные расходы: створок у конструкции две, и механизм требуется на каждую из них.
Откатные.
Здесь имеется только одна створка, так что, если Вы решите автоматизировать её, это обойдётся дешевле, чем с предыдущей конструкцией (и не только с ней). Кроме того, при открывании она движется вдоль стены, что уже не занимает много пространства. Подобные ворота делятся ещё на три подвида:
— рельсовый. Основной особенностью этого типа является рельса, по которой передвигается створка.
— подвесной. Здесь конструкция для передвижения находится сверху. Это удобно, так как её можно продолжить и над въездом, что сделать внизу не так просто. Такой вариант обойдётся довольно дорого.
— консольный. Самая сложная конструкция, в основу которой входят консольные механизмы и швеллерная балка. Зато не издаёт сильных шумов при открывании, да и направляющая не забивается так, как в случае с рельсовым видом.
Раздвижные.
Предусматриваются две створки, разъезжающиеся в разные стороны. Такой выбор подойдёт тем, у кого места за въездом немного, и вся конструкция с одной стороны не помещается. Кроме того, пользоваться проездом и калиткой одновременно получится только в том, случае, если последняя находится подальше от системы, иначе створка будет перекрывать её.
Преимущества откатных ворот
Плюсами откатных ворот можно назвать:
экономию пространства перед въездом и за ним за счет конструкции, которая занимает очень мало места и не требует дополнительного пространства как, например, распашные ворота; их можно сделать своими руками, даже если вы не являетесь профессионалом. Хватит начальных навыков обращения со сварочным аппаратом и металлом или профлистом; удобное использование и возможность полной автоматизации. Нет особых сложностей в процессе эксплуатации
Изредка может потребоваться мойка створки или смазывание роликов; устойчивость при ветряной погоде, что особенно важно в местности с частыми бурями или ураганами; в зимнее время нет необходимости убирать перед ними снег, чтобы открыть. Достаточно будет расчистить дорогу
Расчет фундамента для раздвижных ворот
Провести расчет основания достаточно просто, особых навыков не потребуется. Фундамент по длине будет равняется половине длины самого пролета. При расстоянии 4 метра, основания необходимо сформировать около двух метров, шириной 50 сантиметров. Глубина делается ниже уровня промерзания грунта, это предотвратит сезонные воздействия грунта на бетонное основание.
При рытье котлована нужно прокопать на 10-15 сантиметров глубже запланированного. Это потребуется для формирования гравийно-песчаной подушки
Фундамент важно армировать, используя арматуру размером 10-12 мм. К верхней части каркаса приваривается швеллер
Он является «нулевым» уровнем. Альтернативой бетонного основания является винтовая металлическая свая, их потребуется несколько штук. К ним будет приваривается швеллер.
Чертежи, фото и видео откатных ворот своими руками: выбор и установка автоматики
Для установки автоматических откатных ворот понадобится специализированное электрооборудование. Выбор автоматики – это достаточно сложный вопрос, так как он зависит от веса конструкции, условий окружающей среды и многих других факторов
Особое внимание следует уделить таким характеристикам:
Материал шестерней в редукторе – металлические являются самыми надежными и лучше всего переносят неблагоприятные условия окружающей среды. Кроме того, они характеризуются долговечностью. Запас мощности двигателя – при сильном морозе нагрузка на двигатель больше, чем в обычных условиях, поэтому и запас мощности в таком случае должен быть солидным. Тип выключателя – металлический концевой выключатель может барахлить в холодное время года, поэтому для использования в суровом климате лучше выбирать магнитный.
Схема автоматики для откатных ворот: 1 — электромеханический привод, 2 — пульт управления, 3 — фотоэлементы на стойке, 4 — фотоэлементы, 5 — сигнальная лампа, 6 — переключатель, 7 — солнечная панель, 8 — блок аккумуляторных батарей, 9 — многофункциональное устройство O-View
Еще один важный параметр при выборе автоматики – это вес створки. Если он не превышает 500 кг, то можно смело выбирать привод для облегченных ворот, а если доходит до 1 тонны – то нужна автоматика для утяжеленных конструкций. Отдельный тип оборудования применяется для ворот промышленного назначения.
Что касается популярных производителей автоматики для раздвижных ворот, то обратить внимание можно на следующие фирмы:
- Came – французский производитель, продукция которого пользуется большой популярностью в теплых регионах. Зимой на зубчатой рейке и концевых выключателях может намерзать лед, поэтому модели от этой фирмы не рекомендуется использовать в условиях суровой зимы;
- Nice – качественная автоматика для ворот облегченного типа. Стоит относительно недорого, характеризуется долговечностью и износостойкостью в условиях нормальной эксплуатации. Внутренние шестерни изготовлены из пластика, поэтому при превышении допустимого веса могут очень быстро прийти в негодность;
Автоматический привод для откатных ворот
Самостоятельный монтаж автоматики осуществляется достаточно просто, так как в комплекте с набором находится инструкция по установке.
Откатные ворота для участка можно сделать своими руками или заказать готовые и смонтировать
Обзор готовых моделей откатных ворот
Если у вас нет времени, желания или необходимых навыков для того, чтобы изготовить ворота своими руками, можно обратить внимание на ряд готовых моделей от известных производителей:
| Производитель | Особенности |
| Hormann | Крупнейший в Европе производитель гаражных и других типов ворот, а также комплектующих для них. Ворота от компании пользуются большой популярностью и характеризуются высоким уровнем надежности. |
| CAME Group | Ворота этого производителя характеризуются надежностью, безопасностью и простотой в эксплуатации. Продукция фирмы постоянно совершенствуется, а модельный ряд – расширяется. |
| РОЛТЭК | Отечественный производитель откатных ворот, продукция которого отличается демократичной стоимостью и высоким уровнем качества. Один из лучших производителей ворот и комплектующих для них на рынке. |
| DoorHan | Один из фаворитов на рынке ограждающих конструкций, специализируется на изготовлении полного спектра запчастей для всех типов ворот. Компания активно развивается и постоянно улучшает качество своей продукции. |
Как и у любой другой конструкции, у раздвижных ворот есть свои преимущества и недостатки. К положительным можно отнести следующие моменты:
Безопасны для людей, в частности, для маленьких детей. Характеризуются высокими показателями прочности и несущей способности, а также хорошей жесткостью. В холодное время года нет необходимости расчищать снег перед воротами для того, чтобы открыть их.
Откатные ворота для въездной зоны могут быть выполнены из металла, дерева, профнастила и иметь свой эксклюзивный дизайн
Негативные стороны:
- Большинство моделей не предусматривает наличие калитки, т.е. заходить через такие ворота можно, только открывая их полностью.
- Откатные ворота забирают пространство у забора.
- Довольно сложно подобрать направляющие решетки нужного типа, для этого нужно провести большое количество расчетов.
Рассуждать о других преимуществах и недостатках откатных ворот можно достаточно долго, однако одно стоит знать наверняка – такой тип ограждения является достаточно надежным и занимает немного места, что может стать решающим фактором при выборе красивой и функциональной конструкции для загородного участка.
