Как изготовить ворота на роликах своими руками?

Монтаж ворот

Собранные своими руками раздвижные ворота монтируются иначе, чем распашные. Рассмотрим процесс по порядку:

1. К направляющей, закрепленной на фундаменте, приваривается задний блок только с нижними подшипниками. Верхние болты будут приварены в последнюю очередь.
2. Передний блок приваривается полностью собранным.
3. На свое место ложится опорная балка, и только затем привариваются верхние болты с подшипниками на заднем блоке. Между балкой и подшипниками нужно выдержать зазор 1-1,5 мм.

После этих операций балку надо извлечь и на ровной поверхности приварить ее через проставки к воротам. Здесь требуются особая аккуратность и точность при выполнении работ. Когда створка собрана, ее можно устанавливать на законное место, и только после этого фиксировать уловитель и ограничители.

Роликовая тележка

Это самая важная часть раздвижных ворот и самая дорогостоящая. В продаже имеются комплекты, включающие в себя ролики, балку и уловители. Стоимость их от 10 000 рублей, наша же цель – сделать раздвижные ворота на роликах своими руками.

Большую и заслуженную популярность получила конструкция, называемая схемой Якселя. Рассмотрим ее подробнее, но вначале разберемся, чем она отличается от имеющейся в продаже.

В заводской схеме используется специальная балка, внутри которой передвигаются блоки роликов, что имеет как преимущества (защита от обледенения), так и недостатки (высокая стоимость).

В схеме Якселя в качестве опорной балки раздвижных ворот на роликах применена обычная профильная труба квадратного сечения, установленная ромбом. Ролики, в качестве которых использованы закрытые подшипники, находятся снаружи, и балка движется между ними.

Направляющая, на которой устанавливаются подшипники, имеет длину, составляющую не менее 1/3 ширины створки. Она изготовлена из швеллера или двух угольников 50 Х 50 мм. Направляющая приваривается строго горизонтально к металлическому основанию, заложенному в фундамент. Далее к ней привариваются блоки подшипников, в которых будет двигаться опорная балка.

Блоки подшипников собираются отдельно из отрезков угольника 50 Х 50 мм длиной 130 мм, подшипники крепятся на болтах М20. Если требуется усилить конструкцию, вместо одного подшипника можно устанавливать по два.

Полезная информация

Многие считают, что для ПОВ нужно использовать особую фурнитуру, но это не так. Для них подойдут консольные комплектующие, перевернутые снизу вверх.

Некоторые утверждают, что для ПОВ лучше использовать заточенную фурнитуру. Эта мысль верна, но, к сожалению, в нашей стране ее практически невозможно найти. А то, что продается, чаще всего имеет низкое качество и высокую цену.

Фурнитура для ПОВ

Учитывая это, с откатной фурнитурой можно самостоятельно создать ПОВ до 400 килограмм. Ширина конструкции будет равна от двух до пяти метров, а масса полотна около двухсот килограмм. В такой ситуации фурнитура будет отвечать за разгибание полок.

Как сделать своими руками подвесные откатные ворота

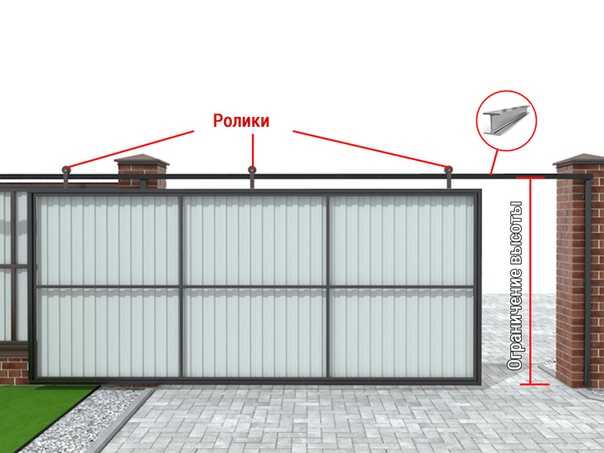

Рельса для подвесной конструкции находится над воротами. К положительным характеристикам этого варианта можно отнести тот факт, что полотно створки не опрокинется. Но отрицательным моментом является ограничение высоты въезда сквозь ворота.

Необходимые для работы инструменты и материалы

Набор инструментов и материалов повторяется независимо от выбранной конструкции ворот. Можно, конечно, многие детали и даже целые сборки купить. Но это будет дорого. Поэтому домашнему мастеру в основном приходится использовать тот материал и те детали, что ему доступны.

А набор слесарного инструмента у него должен быть. Сварочный аппарат можно брать в аренду, а токарные работы заказать.

Изготовление каркаса

Каркасом всего сооружения являются крайние столбы проёма ворот и один дополнительный столб с ловушкой, в который створка упирается, когда ворота открыты. Ловушка имеется и на столбе забора, в который створка упирается, когда ворота закрыты.

Изготовление и монтаж рамы

Рама ворот изготавливается по той же технологии, что и предыдущий вариант. Главное, следить за тем, чтобы сварка была качественной, а геометрия рамы не имела перекосов. На верхней кромке рамы устанавливаются две каретки.

Установка направляющих и фурнитуры

Сначала изготавливаются две каретки. Их основа вырезается в виде треугольников из листа металла толщиной 10 мм.  В них сверлится по два отверстия для установки осей подшипников. Их диаметры выбираются по диаметру выбранных подшипников. Оси выравниваются до перпендикулярного к пластине положения и привариваются. Потом на них напрессовываются подшипники.

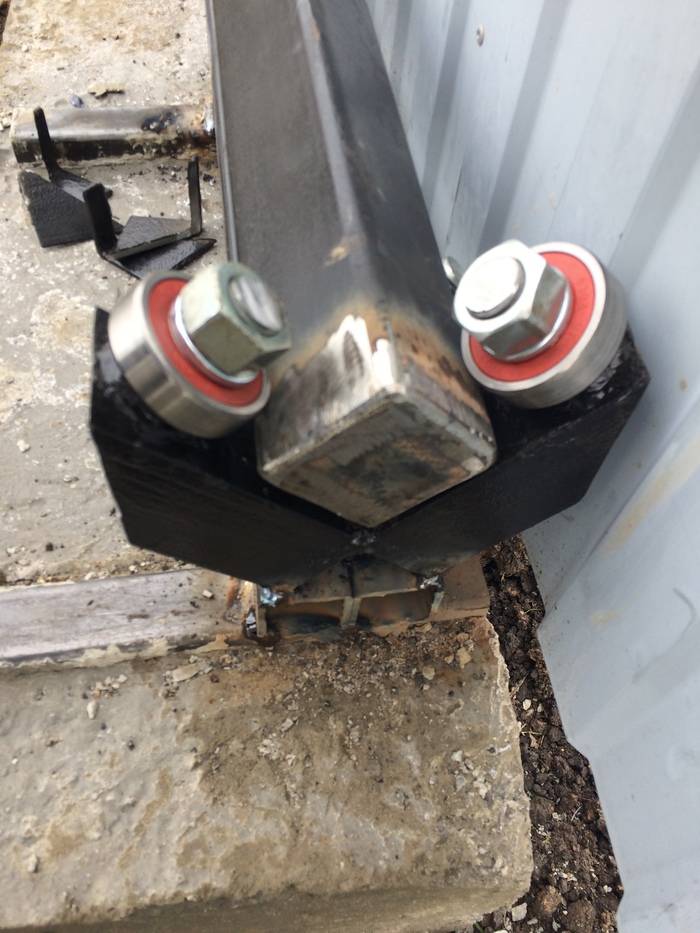

ФОТО: youtube.comКаретка для подвесных воротФОТО: youtube.comКаретка в сборе с подшипниками и направляющая

Направляющая изготавливается из профильной трубы сечением примерно 60×60×4 мм и длиной, равной двум длинам створки ворот. В трубе прорезается щель шириной 15 мм. В трубу вставляется каретка подшипниками внутрь. В нижней наружной вершине треугольника сверлится отверстие для крепления каретки к створке ворот.

Направляющая закрепляется на трёх столбах каркаса. На самой створке устанавливаются ручка для перемещения руками и проушины для замка.

ФОТО: youtube.comФрагмент подвески ворот

Статья по теме:

Ролики для открытия ворот своими руками

Все детали собираются по инструкции, прилагаемой к роликам

Ролики для откатных ворот собирают своими руками по эскизу и точно следуя пошаговой инструкции от производителя. Работа это кропотливая, но выполнимая.

Для изготовления нужны:

• комплектующие для фурнитуры;
• опорные трубы;
• электродрель;
• стальные уголки;
• гаечный ключ, набор сверл.

Может понадобиться электропривод и аксессуары к нему.

Сборка ворот на роликах

Сборка роликовых ворот

Начинают работы после установок опорных боковых столбов и изготовления полотна. Собирают ролики по инструкции. В большинстве случаев это готовая деталь.

1. К нижнему краю рамы створки приваривают направляющую.
2. Колеса вставляют в паз профиля и закрепляют, равномерно размещая по длине полотна. Прежде чем закрепить их намертво, полотно вставляют в швеллер и проверяют, насколько свободно двигается створка.
3. В верхней части опорных столбов высверливают отверстия и ставят кронштейн, а на него приваривают поддерживающий ролик. Он снижает вибрацию и раскачивание полотна при движении.
4. Устанавливают накатывающий ролик. На конец швеллера крепят заглушки.
5. В крайних допустимых положениях створки монтируют нижние уловители. Можно продублировать их верхними, но последние призваны, скорее, обеспечить более плавный ход, чем ограничить его.
6. Полотно устанавливают в паз балки и проверяют вертикальность положения и плавность хода. При затруднениях положение полотна корректируют, изменяя положение колесиков. Для этого используют гаечный ключ.

Монтаж раздвижных ворот довольно сложен. Функциональность их сильно зависит от качества фурнитуры и от правильности ее установки, так что эту работу нужно делать тщательно.

Выбор материала

Одним из самых распространенных материалов для изготовления является металл. Также применяется профлист. Зачастую используется пластик, который приобретается в виде отдельных панелей, а затем собирается в цельное полотно. Используется принцип «паз-гребень». Если имеется цель сохранения тепла внутри помещения, за основу полотна можно взять сендвич-панели.

Выбор фурнитуры

Роликовые ворота с противовесом

Навесные откатные ворота своими руками дополняются фурнитурой. При выборе деталей учитывается ряд факторов.

К основным показателям следует отнести:

• Вес полотна. Масса ворот может быть разной. Этот фактор оказывает влияние на функциональность роликов и зубчатой передачи. Обеспечение высококачественной эксплуатации возможно при установке опорных роликов на основе металла, которые берут на себя основную нагрузку. Чем выше вес полотна, тем большее количество опор этого типа применяется.
• Ветровая нагрузка. Следует выбирать ролики, изготовленные из качественного металла.
• Качество направляющей. Элемент воспринимает основную нагрузку. Качественное изделие должно обладать равномерным сечением и не иметь перекосов. Сколы или неровности могут вызвать блокировку роликов при движении.
• Опорные балки. Основой изготовления должна служить прочная конструкционная сталь. Толщина выбирается в зависимости от веса полотна.

Установка рамы и столбов для опоры

Следующим этапом монтажа навесных ворот выступает изготовление рамы. Основу детали составляет металлическая труба с квадратным сечением и показателем ширины 12 см. Соединение осуществляется посредством сварки. При наличии одной створки верхняя балка должна обладать длиной, равной ее ширине.

Если ворота имеют двустворчатую конструкцию, используется две детали. Длина каждой должна совпадать с шириной соответствующей створки.

В качестве столбов для опоры также применяются трубы из металла. Они закапываются в землю на глубину более 1 м, а затем заливаются раствором бетона. Необходимо убедиться в том, чтобы опоры приняли вертикальное положение, с помощью строительного уровня или отвеса.

Про оптимальную длину ворот в заборе

Делая ограждение собственного участка, следует сразу озаботиться расположением и шириной ворот в заборе. Эта ширина должна позволять полноценно въезжать на участок машине владельца, чтобы без проблем можно было подъехать к гаражу или крытой стоянке. Кроме того, следует помнить, что к вам иногда будут приезжать и другие люди на машинах с иными габаритами, а также, возможно, потребуется въезд на участок сельскохозяйственной техники, машины ассенизаторов, строительной технике и т.п.

Оптимальная длина ворот в заборе — без использования грузовой техники

Какой выбрать материал для ворот?

Материал для ворот должны соответствовать по цвету и исполнению вашему забору и, желательно, симпатично смотреться рядом со строениями на самом участке. То есть если забор деревянный, то и ворота лучше сделать с использованием дерева и металла. Металл будет выполнять роль каркаса и, возможно, декора. Не забудьте вовремя обрабатывать древесину специальными пропитками от насекомых и гниения, чтобы не потребовалась скорая замена, а также покрывать лакокрасочными материалами. Делается это обычно один раз в 4-5 лет.

Самый популярный материал для ограждения участка — профнастил. Его так же можно использовать для возведения калитки и ворот. Преимущества профнастила: быстрый и простой монтаж, большое разнообразие цветовых решений (есть качественные имитации под дерево, плитку и кирпич), отсутствие уходовых процедур во время эксплуатации, а также невысокая цена. Для каркаса конструкции можно будет использовать металлические профили или трубы (лучше всего — квадратного сечения).

Дольше всего прослужит полностью металлическая конструкция. Минимальный срок эксплуатации — 30 лет. Единственный недостаток — периодически необходимо подкрашивать, но так как делается это достаточно легко и быстро, то серьезным недостатком такое назвать нельзя. Тем более что можно будет использовать различные краски для разнообразия в оформлении вашего участка. Зато металл огнестоек, прочен, выдерживает сильные удары и практически любые природные катаклизмы.

Какая должна быть длина ворот в заборе?

Проектируя ширину ворот, следует отталкиваться от того, какой именно заезд на участок — прямой или под углом, требующий маневра? Если последнее, тогда ширина должна быть чуть больше, чем при прямом въезде

Это особенно важно в тех случаях, если вы планируете остановиться на размерах в 3-3,5 метра или меньше

Для удобства можете использовать такие параметры:

• для въезда только легковых автомобилей — 2,5-3 метра,
• для въезда легковых авто и машин среднего звена (в том числе «Газель») — 3,5 метра и больше,
• для грузовых автомобилей, сельхоз.техники и т.п. — минимум 4 метра.

Как сэкономить?

Если с вопросом «Какая ширина ворот должна быть?» мы уже разобрались и решили, что сооружение лучше делать из металла, то остался вопрос «Как можно сэкономить без ущерба для качества?». Вопрос вполне закономерный, так как на него очень влияет ширина и высота изделия. Если с длиной вопрос уже решен, то отталкиваясь от высоты и толщины используемого металла можно высчитать окончательную стоимость и возможную экономию при изменении этих параметров. Обычно высота конструкции равна ограждению или чуть выше его и составляет 2-2,5 метра, но никто не запрещает вам сделать ее ниже.

Например, можно дополнительно сэкономить на типе изготовления изделия. Их всего 2:

• сварные изготавливают методом сварки различных материалов обычно уже на участке заказчика,
• кованные изготавливают вручную мастера-кузницы, как правило, они украшены различными декоративными элементами, которые придают им оригинальности и увеличивают стоимость. По требованию заказчика их количество может быть уменьшено или же вы можете потребовать их вообще не использовать, сделав только «голую» конструкцию.

Типы конструкции

Конструкция ворот разделяется на несколько видов, каждый из которых отличается друг от друга:

1. Подвесные. Еще с советских времен эта тяжелая, но в то же время надежная конструкция приобрела огромную популярность. В ней полотно на роликовых тележках закрепляется к балке, которая располагается над проездом, высотой до 5 м. Как следствие эта высота является ограничением при въезде высоких машин.
2. Консольные. Этот тип ворот идеален для климатических особенностей России. Эта конструкция не оборудуется балкой над проездом. Такие ворота не смогут вывести из строя заносы снегом, ветер, пыль и тому подобное. Так, полотно закрепляется к балке с помощью роликовых тележек. При этом вся конструкция закреплена на мощном фундаменте, который заливается сбоку проема.
3. На винтовых сваях. На глубину 1500 мм в землю закручиваются металлические сваи, которые будут являться несущими всего сооружения. Их изготовление и установка займет до 3 дней.
4. Механические. Такие ворота открываются/закрываются вручную. Механические намного дешевле в себестоимости и проще в установке. Подходят они для тех случаев, если дачей или загородным домом пользуются редко.
5. Автоматические. Такие ворота – полная противоположность механическим. Они оснащаются электроприводом и ПДУ. Для регулярного использования оптимальный вариант.

https://youtube.com/watch?v=NlyV7eyRgDg

Достоинства и недостатки данной конструкции

Достоинства и недостатки

Достоинства:

• Такая конструкция ворот не мешает выезду/въезду транспортного средства в условиях маленькой площадки. Консольные ворота позволяют значительно экономить место.
• Наличие нижнего крепления консольной системы позволяет обустраивать ворота при любых климатических условиях.
• Отделка может быть выполнена из разных материалов, например, вертикальная обрешетка, профнастил, ковка и не только.
• Возможность выбора варианта конструкции, например, из сэндвич-панели или профлиста.
• В сравнении с другими типами ворот (например, распашные) отсутствует такое явление, как провисание петель. Имеющаяся автоматика и механизм закрывания/открывания ворот предусматривает продолжительный эксплуатационный период.
• Существует возможность выбирать различную автоматику для ворот.

Недостатки:

• В отличие от других типов ворот, к примеру, распашных, обустройство откатных требует больше финансовых затрат, приблизительно на 10–20%.
• Для крепления консольной части и привода необходимо производить дополнительный фундамент.
• Вдоль забора понадобится выделить достаточное пространство.

Преимущества и недостатки откатных ворот

Откатные ворота, в сравнении с распашными, обладают некоторыми плюсами. Они же имеют и недостатки, о которых следует знать. Основным минусом создания откатных ворот является высокая стоимость их устройства. Перед работой понадобится подготовить множество элементов. Большинство из них не получится соорудить самостоятельно. К примеру, электромотор имеет сложную конструкцию и должен обладать высокими техническими показателями.

Внимание! Однако некоторые элементы все же получится сделать в домашних условиях. Это позволит существенно сэкономить на строительстве откатных ворот

Еще одним минусом таких ворот является площадь участка возле забора, которая нужна для открывания створки. Некоторые ограждения переделывают специально для оборудования таких ворот. Это выливается в дополнительные траты. На этом список недостатков откатных конструкций можно закончить.

Перед началом строительства важно определиться и с преимуществами откатных ворот. К примеру, они могут пропустить автомобиль любой высоты

Если система сделана правильно, она исправно прослужит 50 тыс. циклов. Зашивать конструкцию можно любым материалом на свой выбор. Обычно для этой цели выбирают профнастил, дерево или поликарбонатные панели.

Еще одна весомая причина – откатные конструкции очень удобны в эксплуатации. Это объясняется наличием автоматики, которая быстр открывает и закрывает створку. Если хочется сэкономить, можно и не устанавливать электромотор. Открывание и закрывание в этом случае осуществляется вручную.

Ворота с роликовым механизмом

При сооружении таких ворот потребуется подготовить определенные инструменты и материалы

Важно в точности следовать инструкции. Технология постройки откатных ворот с роликовым механизмом не отличается сложностью

Подготовка материалов

Когда вопрос об изготовлении роликов для откатных ворот решен, можно приступать к подготовке материалов для сооружения створки и рамы. Чтобы создать целостную конструкцию, потребуется найти:

• профилированный металлический настил;
• опорные трубы;
• профили из стали;
• ролики подшипникового типа;
• гаечный ключ;
• стальные уголки;
• материалы для изготовления бетона;
• направляющая балка;
• электродрель;
• лопата;
• электропривод;
• сверла подходящего размера;
• аппарат для сварки.

Когда все эти материалы будут подготовлены, можно начинать изготовление откатных ворот.

Инструкция

Перед установкой ворот откатного типа нужно вырыть два котлована. Каждый должен иметь глубину по полтора метра. Лучше, если они будут диаметром полметра. В эти углубления впоследствии будет залит фундамент для откатных ворот.

Внимание! Разметку для основания необходимо сделать заранее. Она должна учитывать предполагаемые нагрузки, передаваемые роликами от створки

Затем следует выполнить такие действия:

• Установить опорные металлические трубы. Для проверки вертикали используют строительный уровень. Затем в ямы засыпается щебень. Опорные трубы необходимо соединить. Лучше, если для этой задачи будет использоваться металлическая опора. Места стыков завариваются.
• Замешивание цементного раствора. Добавлять в смесь песок и цемент необходимо в соотношении три к одному (соответственно). Объем воды составляет 25% от общей массы.
• Полученная смесь заливается в ямки. Полностью фундамент застынет по прошествии недели. В этом время стоит заняться созданием воротникового полотна.
• Сооружение воротникового полотна следует начать с соединения стальных профилей и уголков. Их необходимо уложить на ровную поверхность в форме прямоугольника. После корректировки положения элементов уровнем, необходимо сварить все элементы воедино. Чтобы придать конструкции жесткости, следует добавить перекрещенные профили.

Затем нужно сделать треугольник, который будет выполнять функцию противовеса. Для этой задачи подготавливают металлические профили. Их нужно разместить на ровной поверхности, затем проверить углы и сварить вместе. Треугольник приваривается к прямоугольнику створки.

Затем следует занять дальнейшей постройкой откатных ворот:

На каркас приваривается профнастил. Можно закрепить материала и на саморезы.
К нижнему основанию полотна приваривают направляющую балку.
Затем необходимо найти опорную пластину основания и приварить регулировочные планки. После этого монтируются держатели для роликов. Лучше всего фиксация осуществляется роликовыми держателями. На этом этапе основа конструкции, за счет которой ворота будут двигаться, может считаться выполненной. Остается установить дополнительные детали.

Уловители устанавливают на опорные столбы. Ролик для регулировки необходимо зафиксировать на кронштейн вверху. Он станет ограничителем. Чтобы установить эти элементы, потребуется использовать электродрель. При помощи этого инструмента следует выполнить отверстия в опорах. Элементы фиксации откатных ворот представляют собой дюбеля. Чтобы повысить надежность конструкции, следует задействовать стальные пластины.

После создания роликов для откатных ворот можно начать изготовление створки. Полотно вставляется так, чтобы ролики попали в направляющую балку. Нижний и верхний края должны попасть в соответствующие пазы.
После установки полотна проверяется его горизонтальность. Если обнаружены неточности конструкции, ролики корректируются. Для этой цели применяют гаечный ключ

Важно проверить, как будет двигаться створка.
На последнем этапе монтажа откатных ворот устанавливается система автоматики. За счет нее вся конструкция будет двигаться

Привод должен быть размещен на бетонном основании. Необходимо, чтобы шестеренка попадала в соответствующие пазы.

Теперь откатные ворота можно считать завершенными. Остается следить за правильной эксплуатацией устройства. Если при движении ворот слышно поскрипывание – необходимо смазать внутренние детали роликового механизма. Для этой цели лучше использовать солидол.

2 этап – расчет откатных ворот из профнастила

Для нормального функционирования откатных ворот, нужно правильно рассчитать параметры их основных элементов:

Вес ворот

Масса откатных ворот оказывает прямое влияние на все несущие элементы. Общая масса состоит из веса каркаса, противовеса (хвостовика), веса обшивки, веса декоративных элементов. Если планируется изготовление ворот из профнастила с внутренней калиткой, учитывается вес каркаса и материала калитки. Вес замков и автоматики хоть и не столь существенен, но ими в расчетах также не стоит пренебрегать.

Снизить вес воротной створки можно путем обустройства двух створок. Т.е. вместо откатных, сделать раздвижные ворота.

Для примера, вес 4-х метровых ворот, сваренных из трубы сечением 60х20, обшитых профнастилом с одной стороны составляет около 200 кг.

Длина консоли (направляющей рельсы или балки)

Длина определяется шириной проема плюс ½ длины противовеса (хвостовика). Уменьшать этот параметр не рекомендуется, т.к. быстро износится механизм отката. При ширине ворот в 4 000 мм. длина консоли составит 6 000 мм. Таким образом, сторона забора, на которую будет заходить полотно ворот должна быть длиннее 6 000 мм.

Если забор короче, следует делать две створки ворот с двумя противовесами и комплектами автоматики. Это увеличивает стоимость откатных ворот, но позволит «поместиться» в заданные размеры (длину забора рядом с воротами). В противном случае нужно устанавливать распашные ворота из профнастила.

Противовес в ¼ от ширины ворот возможен только при использовании роликовых направляющих консоли.

Совет. Если въезд во двор расположен на узкой улице целесообразно делать проем и ворота шире, чтобы обеспечить свободное место для маневра.

Влияние веса откатных ворот на параметры направляющей рельсы (консоли)

Масса створки ворот, кг.	Сечение направляющей рельсы, мм.	Толщина стали, мм.
До 300	60х70	3,5
300-700	85х95	5
800 и более	170х180	12

Сечение балки (рельсы) для откатных ворот

Фурнитура

Чем тяжелее ворота – тем прочнее нужно приобретать фурнитуру. Это позволит избежать ее деформации и перекоса ворот в процессе эксплуатации.

Автоматика

Чем массивнее полотно створки, тем мощнее нужно брать автоматику. В свою очередь, автоматика для откатных ворот выбирается с учетом запаса по мощности. Поэтому покупая нужно прибавить к весу ворот 100 кг.

Влияние веса откатных ворот на параметры электропривода (мощность)

Масса створки ворот, кг.	Мощность электропривода, Ватт
До 300	250
300-700	350
800 и более	500
