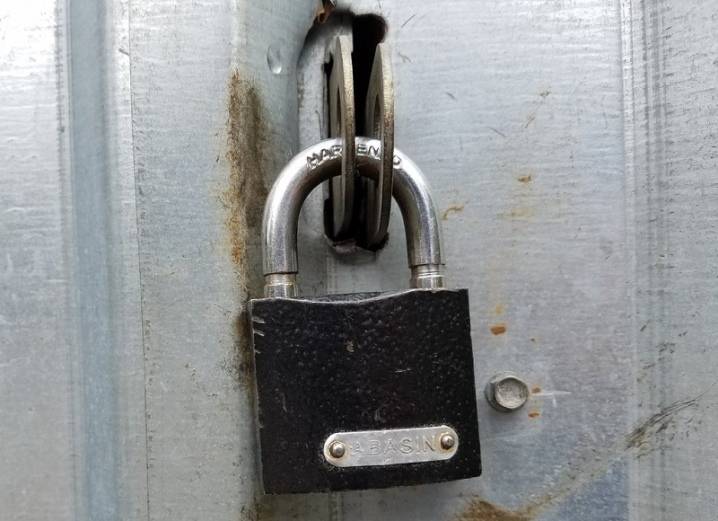

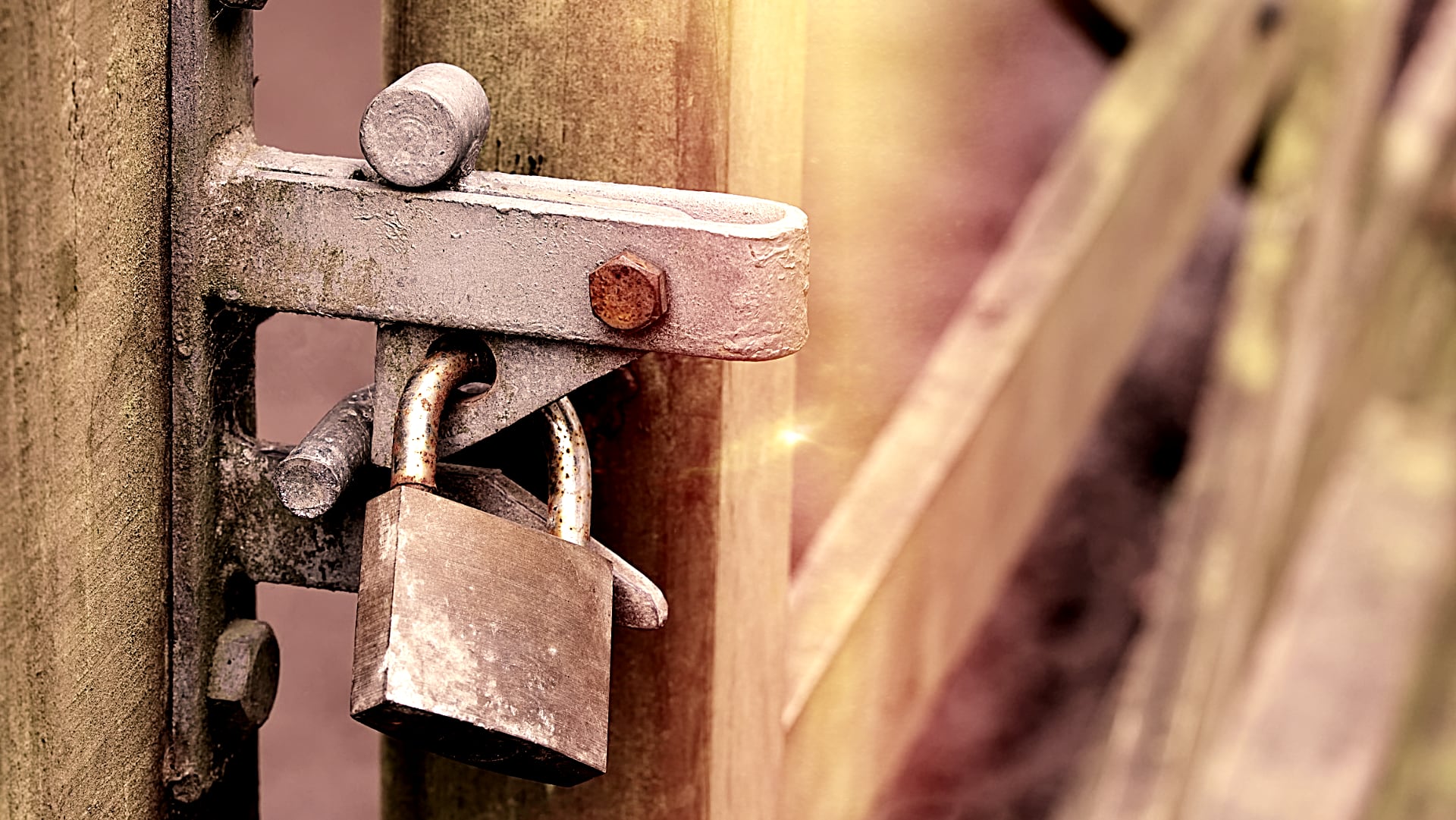

Навесной замок
Кто из нас, глядя на фото замка на калитку, не видел на них навесные экземпляры? Наверное, это один из наиболее доступных и простых замков, которые существовали в давние времена. Такие устройства можно монтировать на абсолютно любую дверь, вне зависимости от материала.
Для установки такого замка, нужно предварительно определить место, где вы установите петли. Маркером обязательно сделайте отметины на двери и на торце калитки. В дверь, сделанную из дерева, углубления можно сделать стамеской, на металлическую дверь прикрепить можно используя дрель и саморезы либо сварку.
Финальным этапом окончания застройки участка считается монтаж замка на калитку. Именно от выбора запирающего механизма и будет зависеть то, насколько безопасно будет жить в доме и находиться на участке.
Помните, что лучше заплатить за качественный и надежный замок на калитку, чем потом платить за последствия проникновения злодеев на ваш участок и в ваш дом.

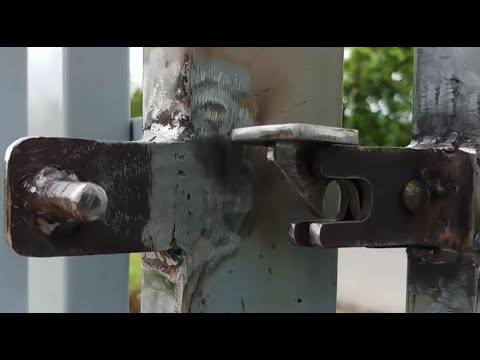

Действие задвижки
Единственным недостатком таких приспособлений является то, что запираются они только с внутренней стороны. Хотя умельцы придумали такие варианты, чтобы была возможность с обеих сторон эксплуатировать задвижку. Для фиксации створки применяют металлическую арматуру или прутья с загнутыми концами или приваренной ручкой, которые проворачиваются в сторону калитки и не представляют опасности.
Принцип изготовления
Простой запирающий механизм
На каркасе и на самой калитке, если они металлические, привариваются дуги, диаметром чуть больше арматуры, так, чтобы задвижка свободно скользила. Если изделие деревянное, то подобные дуги вырезаются из металлического листа, и крепятся к нему саморезами.
Чаще на калитку крепят горизонтальные задвижки, этот вариант удобен в эксплуатации. Не нужно будет наклоняться к земле, чтобы ее открыть или закрыть. Для того чтобы самодельная щеколда запиралась наглухо, в плоскости дуги высверливаются отверстия с резьбой. В них будут ввинчиваться до упора соответствующие по диаметру болты. Этот способ закрепления щеколды удобен для ночного пользования, так как она становится неподвижной.
Необходимый материал
Чтобы соорудить такую незамысловатую конструкцию понадобятся:
- арматура такой длины, чтобы ее было достаточно для соединения каркаса с калиткой, и для сгибания (подобие ручки);
- металлический лист или такая же арматура для создания дужек;
- сварочный аппарат или саморезы;
- вспомогательный столярный инструмент;
- краска.

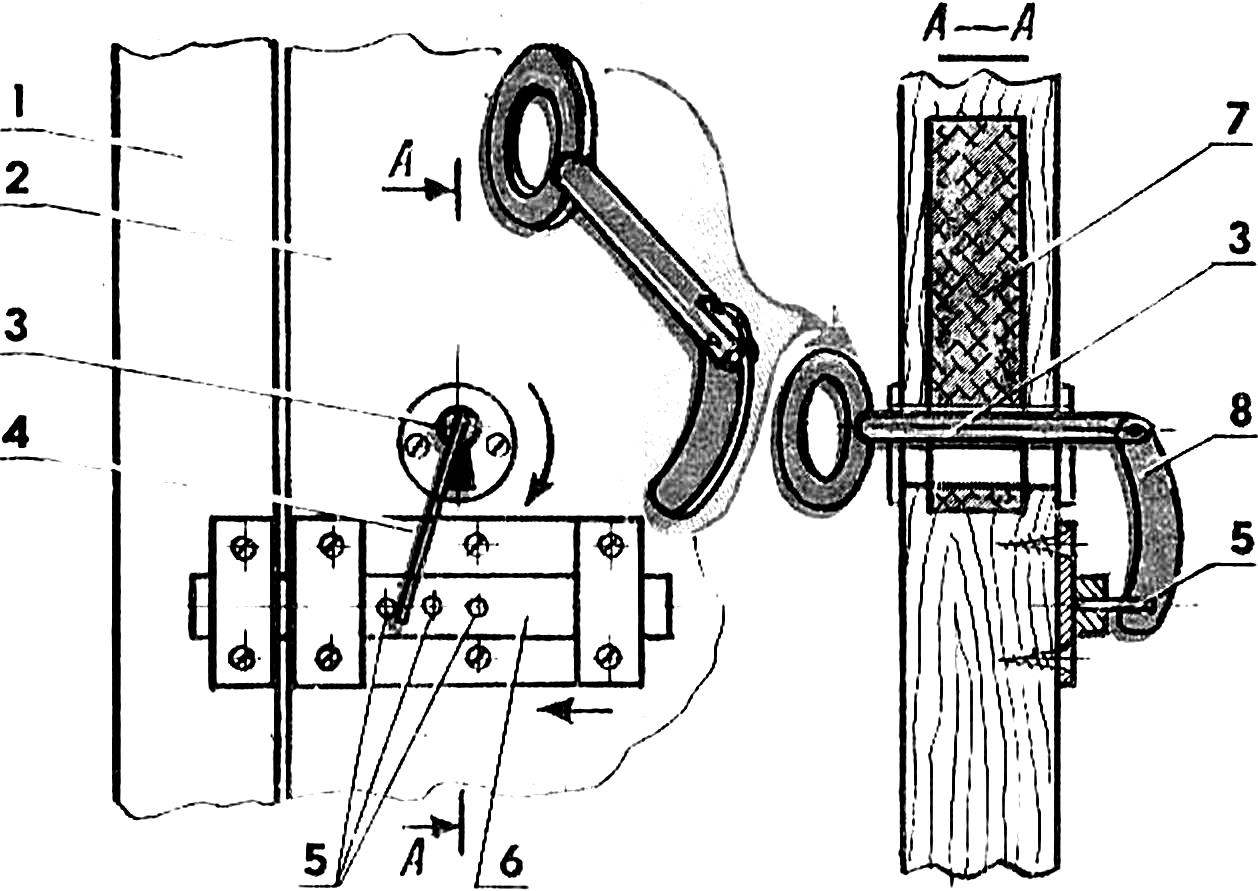

Винтовой механизм
Вместо дужек можно использовать профильную трубу, в которой вырезаются соответствующие отверстия для свободного движения ручки щеколды. Об этом способе изготовления доступно описано в видеоуроке в конце статьи.
Бюджетные варианты
Простой и неприхотливый механический замок отличается невысокой стоимостью и при правильном его выборе все еще способен обеспечить должный уровень защиты. Всего различают три вида механических устройств:
реечный;
сувальдный;
цилиндровый.
Реечный уличный замок был популярен еще лет 20 назад. Однако теперь его не стоит рассматривать как достойный внимания вариант. И дело даже не в его громоздкости и неудобстве в эксплуатации. Главный минус механизма состоит в низком уровне защиты.
Сувальдные замки напротив, прекрасно справляются с возложенной на них задачей. Механизмы с количеством сувальд 5 и выше более продвинутым и дорогим вариантам в плане надежности практически не уступают.
Качественные цилиндровые замки так же все еще способны защитить участок от несанкционированного проникновения. Их трудно взломать отмычками или грубой силой.
Так же среди механических запирающих устройств стоит выделить магнитный и кодовый замок. Кодовый имеет одно преимущество перед открывающимися ключом собратьями, которое так же можно считать и не достатком: для открытия калитки не нужен ключ.
Автоматически защелкивающиеся магнитные замки отпираются с помощью ключа-магнита, что удобно и практично. Но не очень надежно. Главный минус механических замков – наличие подвижных металлических элементов. Кроме того, незащищенные от проникновения влаги внутрь механизмы часто сбоят при падении температуры воздуха ниже нуля.
Врезные варианты защищены от осадков самой конструкцией калитка, а вот выбирая накладные замки, стоит обратить внимание на гидроизоляцию корпуса
Еще к недостаткам механических версий запирающего устройства относят сравнительно быстрый износ подвижных частей механизма
Поэтому, если планируется высокая частота открытия калитки, то лучше обратить внимание на более дорогие и износостойкие варианты
Классы надежности
Все навесные замки подразделяются на 4 класса по степени защиты. К конструкциям первого класса относятся замки, которые изготавливаются из дешевых материалов. Запорные конструкции, относящиеся ко второму классу надежности, изготавливаются из более прочных материалов. Они могут быть взломаны, но для этого потребуется больше времени.
К третьему классу защиты относятся механизмы, отличающиеся хорошими охранными качествами. Они изготавливаются из качественных материалов и имеют сложный механизм. Для их взлома потребуется приложить немало усилий. Замки четвертого класса защищенности отличаются сложным механизмом и прочными материалами дужки и корпуса. Даже профессиональному взломщику потребуется много времени для взлома.
Установка
К установке замка нужно отнестись весьма серьёзно. Далеко не все вышеперечисленные виды можно установить самостоятельно. А не имея никаких навыков строительства и работы с инструментом, лучше доверить установку профессионалам.
Перед установкой нужно убедиться в структуре вашей калитки. Если калитка деревянная, то при установке навесного оборудования не должно быть каких-либо проблем. Петельки для такого вида можно купить в том же магазине, в котором приобретался замок.
При установке внутреннего устройства нужно быть более аккуратным. Внимательно перенести размеры замка на калитку двери, определиться с отверстием для щеколды и только потом прорезать отверстия под замок.
Если же калитка изготовлена из металла, то устанавливать замок будет гораздо проще в обоих случаях. Но стоит отметить, что без навыков сварщика и его инструментов тут не обойтись.
https://youtube.com/watch?v=4h2O6N9-i5I
Затворы для калиток из профнастила
Если ваш забор выполнен из профнастила, то защелка на калитку из профнастила подбирается с учетом этого материала.
Для профнастила существуют такие замки:
- кодовые;
- цилиндрические;
- сувальдные.
Достаточная степень надежности – у кодового. Снаружи он открывается путем введения кода, изнутри обладает спецзащелкой. Единственный минус – со временем кнопки кода стираются. Любой человек сможет разглядеть секретный код.
Обычный тип
Цилиндрический работает на механизме совпадения внутренних мелких деталей. Преимущества: аккуратный небольшой размер, если сломается – легко починить. Но чувствителен к влаге и пыли.
Сувальдный замок отлично подходит для профлиста. Он имеет ключи с зубцами разного размера, которые абсолютно совпадают с внутренними деталями замка. Если что-то не совпадает, открыть его невозможно.
Электрические замки
Электрический замок на калитку заслуженно занимает лидирующее место в среднем ценовом сегменте. Электрозамки разделены на три вида по принципу работы:
- электромеханические и электромоторные;
- электромагнитные.
Запирающий магнитный механизм электромеханического замка имеет дублирующее пружинное устройство, которое приводится в действие обычным ключом, в случае возникновения неполадок с напряжением в сети
Это важное достоинство замка. Накладной или врезной электромеханический замок способен выдержать большую физическую нагрузку. Запорное устройство рекомендуется использовать как замок на калитку из профнастила или листового металла
Запорное устройство рекомендуется использовать как замок на калитку из профнастила или листового металла.
Установленный на калитку электромеханический замок
Электромоторный замок имеет тот же принцип действия, что электромеханический, только засов приводится в действие не магнитом, а мотором. К недостаткам этих запирающих устройств можно отнести относительно большой вес и громоздкость.
В таблице приведены наиболее популярные производители таких замков.
Электромагнитный замок – надежное и мощное запирающее устройство. По принципу действия они бывают удерживающими и сдвиговыми. В удерживающем замке электромагнитная катушка создает магнитное поле, которое прочно фиксирует калитку в закрытом положении. Уличный замок на калитку должен иметь мощность не менее 200 кг.
Электромагнитный замок на калитку
Работа сдвигового замка подобна электромеханическому. К достоинствам подобных запирающих устройств следует отнести простоту в установке, надежность в эксплуатации, устойчивость к перепадам температуры. Основным недостатком может стать неработоспособность замка во время длительного отсутствия электроэнергии.
| Врезные (SOCA) | |
| Накладные (Falcon Eye) |
Все виды электрозамков легко коммутируются с системами удаленного управления, в том числе с видеодомофонами.
Особенности установки врезных замков для калитки
Для наглядности, предлагаем рассмотреть вариант установки врезного замка на калитку, изготовленную из двух листов металлопрофиля. Инструкция по монтажу:
1. Для начала, следует заранее позаботиться о сооружении металлического короба, привариваемого на дверную раму.
2. Если в основе конструкции присутствует стальная труба с большим диаметром, то процедура упрощается.
3. Перед началом врезки замка, следует провести работы по разметке его места расположения. Для этого, на торцевых участках ранее сооруженной коробки устанавливается механизм замка. Кроме того, не следует забывать о стыковых участках.
4. Далее необходимо вырезать отверстие под монтаж замка, кроме того, следует разметить точки, которые будут фиксировать замок на поверхности.
5. Для их обустройства воспользуйтесь электродрелью
На следующем этапе проведения работ обустраивается ниша под личинку, учтите, что все замеры должны проводиться с особой осторожностью
6. Если на замке планируется устанавливаться ручка, то для ее монтажа следует также обустроить нишу.
7. Непосредственные работы по монтажу состоят из установки корпуса в пазовое отверстие, монтаж личинки, фиксация замка шурупами.
8. В уже установленную конструкцию монтируется стержень, для ручки. Чаще всего, он отличается наличием квадратного сечения, фиксация стержня осуществляется саморезами.
9. В установленном замке фиксируется ручка с помощью затяжных болтов, далее вся система проверяется на работоспособность.
Замок на калитку видео:
Как выбирать замки для калитки
При выборе закрывающего устройства, в первую очередь необходимо обратить внимание на наличие сертификата качества. Настоящие замки, которые вас смогут обезопасить, имеют сертификат от Института точной механики либо от Департамента охраны
Сертифицированные изделия состоят только из высококачественных материалов, которые разбить будет не по силам даже двум взрослым мужчинам. Да и учитывая тот факт, что при взломе используют сверла и дрели, навесные замки с сертификатом, защищены прочными металлами в уязвимых местах.
При выборе замка для калиток не стоит забывать о ключе. Ключ должен быть небольших размеров и легко вставляться в замочную скважину. Не стоит приобретать навесной замок с необычным процессом закрытия и открытия (например, сначала влево, а потом вправо).
Кодовый замок
Следует учесть, что существуют замыкающие устройства со встроенной сигнализацией, которая при первой попытке взлома передает сигнал на станцию охраны. Да и необходимо отметить, что замки для калиток на коде также являются популярными на сегодняшний день. Выбирать их следует с вариантами более ста тысяч комбинаций.
Во время выбора, обратите внимание на внешний вид изделия. Замыкающее устройство на калитку не должно иметь видимых дефектов: трещин, глубоких царапин или ржавчины на участках с металлом
При покупке качественного закрывающего механизма, должна предоставляться гарантия с паспортом, где указаны все данные о производителе и стоит печать, подтверждающая прохождение лабораторных испытаний замка.
Установка замка
Перед тем, как делать самостоятельный монтаж этого устройства, следует ознакомиться с инструкцией. Ведь на рынке существует множество разных моделей и они могут отличаться между собой по способу установки.
Установка механизма
Для работы понадобится такой инструмент:
- шуруповерт;
- отвертки;
- рулетка;
- болгарка.
Также потребуется карандаш для разметки отверстий.
Механический замок монтируется в такой последовательности:
- вначале, следует убедиться в исправной работе механизма;
- после этого, на калитке выбирается удобное для комфортного использования место и делается отметка;
- теперь, нужно взять замок и ответную часть и приставить их к калитке;
- первой, крепится ответная часть – для этого, ее нужно прикрутить саморезами к опорному столбу;
- затем, нужно снять крышку с основного корпуса и приставить его к ответке, защелка должна войти в паз;
- при этом, нужно следить, чтобы расстояние между замком и ответной частью не было слишком большим, однако и ставить их слишком близко друг к другу не стоит – оптимальное расстояние между ними составляет 0,2-0,3 см;
- когда корпус выставлен, его можно фиксировать саморезами;
- если же рамка калитки сделана из уголка, тогда придется использовать болты;
- при этом, под корпус замка придется положить
- теперь, нужно отметить посадочное место для цифровой панели;
- теперь, нужно сделать в дверном полотне прорезь, легче всего, высверлить дырки по краям разметки, а после сделать два реза болгаркой;
- после, нужно обработать края напильником, чтобы не было заусенцев, при этом наружная часть должна легко входить в отверстие;
- и последний этап, нужно прикрепить декоративную планку на лицевой части калитки;
- однако, перед этим, желательно смазать кнопки – во-первых, они будут лучше работать, а во-вторых, не будут перемерзать;
- проще всего зафиксировать ее на саморезы;
А после того, как все детали будут установлены, необходимо провести настройку механизма и проверить его в работе.
Таким образом, установить замок с кодовым механизмом, не должно составлять проблем. Однако это касается простых механических замков. Для более сложных электронных устройств, желательно привлекать специалистов.
Краткое описание
Установка забора, ворот и калитки является логичным действием для защиты своего пространства от нежелательных панорам, внимания и «гостей». Поэтому установка калитки для прохода требует и установки замка. Это позволит усложнить проникновение на территорию посторонних, кроме того, калитка и запор показывают завершенность всей заградительной конструкции. При выборе замка некоторые люди отдают предпочтение внешне красивым приспособлением, но они не всегда прочны и надежны
Важно помнить, что основной критерий в выборе запоров – это их надежность. Все запоры и замки можно условно разделить на несколько категорий:
Устройство реечного замка.
Реечные. Такие замки часто использовали в прошлом. Принцип заключается в продавливании ключа определенной формы с силой в скважину, что заставляет пружины сжиматься и открывать засовы, которых может быть несколько.
Навесные. Это самый древний вид замка, его появление относят к раннему Средневековью. Запор состоит из стальной дужки, которая вставляется в механизм запирания. Для его установки требуется установить на калитку и ее опору по кольцу, через которые можно продеть дужку. Однако установка таких замков не рекомендуется – их легко взломать, они являются индикатором присутствия/отсутствия хозяина, они часто выходят из строя в зимнее время из-за наледи внутри механизма. Наиболее часто их устанавливают на гаражные ворота как второй, дублирующий запор.
Врезные и накладные приспособления. Они наиболее широко распространены в настоящее время. Можно подобрать любой механизм запирания, который может иметь и дополнительный механический привод для продольной фиксации двери вверху и внизу
Важной деталью таких замков является фиксирующая планка, которая должна иметь толщину не менее 3 мм. В противном случае запор легко можно выломать
Обычно при приобретении смотрят на тип ключа, толщину запорных элементов, а на планки просто не обращают внимания, что иногда приводит к печальным последствиям. При выборе именно такого рода механизмов следует выбирать устройства без автоматического запирания. Такой «автомат» часто заклинивает (особенно если он находится под открытым небом), что выводит из строя весь запор.
Схема врезного замка.
Магнитные приспособления. Бывают нескольких типов – кодовые, сенсорные и электронные. Это наиболее дорогой тип замка, он имеет высокую надежность. Однако таким устройствам необходимо постоянное питание от электросети. При его отсутствии запирающее устройство будет разблокировано. Кроме того, такие устройства требуют регулярного сервисного обслуживания, что делает их дорогими.
Щеколды. Их обычно устанавливают таким образом, чтобы их нельзя было увидеть со стороны. Для запирания/отпирания не требуются ключи, они просты, прочны и надежны, однако их следует устанавливать так, чтобы их нельзя было достать извне. Классическая щеколда имеет ручки, которые выполнены в виде колец, через которые можно продеть дужку навесного замка.
Следующим важным моментом является тип калитки и забора и материалы их изготовления. Наиболее часто калитки делают распашными, однако бывают варианты раздвижные и подъемные
Важное значение имеет и материал, из которого изготовлен забор. Это может быть дерево (доски), трубы, листы металла, сетка, различные кованые конструкции
В последнее время заборы стали часто делать из профнастила. Помимо материала изготовления самой калитки, важен и материал косяка. Совокупность всех моментов требует их подробного рассмотрения.
Вариант №6: электромагнитные
Пример калитки, оборудованной электромагнитным замком
Наверняка, вы уже не раз сталкивались с такими экземплярами на дверях подъездов многоэтажных домов. Чтобы их открыть, требуется к нужному месту поднести специальный магнитный ключ, на который настроен запорный механизм, также работающий по электромагнитному принципу.
И когда такие устройства только начали завоёвывать города, можно было смело говорить об их высочайшей надёжности. Но на сегодняшний день злоумышленники научились достаточно просто подбирать при помощи специального оборудования нужную электромагнитную комбинацию.
Шопинг
Модель «AccordTec ML-194»:
| Параметр | Описание |
| Выдерживаемая сила вырывания | 0,5 т |
| Ток потребления | 0,64 А |
| Источник питания | 12 В |
| Габариты корпуса, содержащего блок электроники | 36 на 66 на 36 мм |
| Рабочая температура | От -30 до +50 градусов Цельсия |
| Габариты устройства | 275 на 75 на 45 мм |
| Вес всего комплекта | 5600 г |
| Стоимость | 2100 Рублей |
Образец модели «AccordTec ML-194»
| Параметр | Описание |
| Выдерживаемая сила вырывания | 0,18 т |
| Ток потребления | 0,35 А |
| Источник питания | 12 В |
| Рабочая температура | От -40 до +50 градусов Цельсия |
| Габариты устройства | 170 на 39,5 на 21 мм |
| Стоимость | 1500 Рублей |
Образец модели «FE-L180»
Модель «GL-200»:
| Параметр | Описание |
| Выдерживаемая сила вырывания | 0,3 т |
| Ток потребления | 0,42 А |
| Источник питания | 12 В |
| Рабочая температура | От -10 до +70 градусов Цельсия |
| Габариты устройства | 204 на 42 на 28 мм |
| Вес всего комплекта | 2300 г |
| Стоимость | 3150 Рублей |
Образец модели «GL-200»
Подбор материала
Внешний вид входной группы определяет выбор строительных материалов для опорных столбов и зашивки полотен. Можно сварить калитку из круглой трубы, но на нее неудобно крепить петли, а при соединении углов рамы возникают сложности. Квадратное сечение позволяет избежать подобных трудностей.
Внутреннее заполнение делают из сетки, художественной ковки, такая структура смотрится ажурно, приоткрывает обзор внутреннего пространства двора. Профнастил применяют чаще из-за богатого выбора цвета и рисунка под камень, дерево.
Для полотна используют ячеистый или монолитный поликарбонат, ставят сэндвич-панели. Иногда сочетают кованые элементы с деревянным заполнением.
Характеристики профтруб
Вся профильная трубная продукция обладает следующими основными характеристиками:
- доступной стоимостью;
- надежностью и прочностью в применении;
- небольшим весом;
- значительной степенью устойчивости к механическим воздействиям и коррозийным процессам.
Каждый домашний умелец при желании способен без помощи мастера изготовить калитку из профильной трубы своими руками, для чего не требуется наличия профессиональных знаний и навыков. Нужно лишь уверенно пользоваться дрелью, сварочным аппаратом, болгаркой. Также необходимо будет нарисовать несложный чертеж.
Для проектируемой конструкции следует приобрести качественные стройматериалы. Но прежде, чем отправляться за покупками, разрабатывают подробный чертеж калитки из профильной трубы со всеми размерами.
Стоимость и вес
Цена трубы зависит от размера и толщины стенки. Продукцию выпускают квадратной и прямоугольной формы. Размеры полочек профиля 10–180 мм. Толщина стенки 1–14 мм. Для частного строительства используют профильную трубу толщиной от 1 до 4 мм, она прочная, легкая, круглый аналог тяжелее на 20 %.
Разновидности профтрубы для создания каркаса
Самый ходовой профиль для строительства калитки из профильной трубы в домашних условиях:
- Для столбов и каркаса 3D-калиток используют трубу 60х30 и 60х40 мм с толщиной стенки 2 мм. Приблизительная стоимость 128–140 рублей за погонный метр.
- Для изготовления рамы открытого типа больших размеров применяют трубу 50х25х2 мм. Цена в зависимости от региона составляет в среднем 110 руб.
- Профиль 40х20х2 мм – самый распространённый для продукции данного вида. Его применяют для изделий из профнастила, а также из металлического листа. Цена трубы за один метр – 78 руб.
- Для облегчения конструкции применяют профиль 40х20 мм с толщиной стенки 1,5 мм. Цена одного метра – 75 руб. Перемычки для жёсткости делают из профиля 20х20х1,5 мм, стоимость составляет 40 руб. за погонный метр.
Форма прямоугольника позволяет с большим удобством крепить облицовочный материал
Благодаря прямоугольной форме у трубы есть естественные ребра жесткости, за счет этого она прочная, выдерживает большие нагрузки, в этом преимущество профилей перед круглым аналогом.
Современные виды запоров
Прогресс не стоит на месте, и сейчас уже не редкость увидеть на воротах электроприводы либо электрические замки. Для автоматики распашных ворот используются как приводы соленоидного типа, так и устройство, состоящее из электродвигателей и тросов. Последний тип часто собирается самостоятельно, если это, конечно, не касается откатных ворот, которые работают именно по этому принципу.
Для закрытия калитки, в основном, используются два вида замков — электромеханические и электромагнитные.
Электромагнитные замки довольно часто встречаются в специальных магазинах и организациях, занимающихся системами контроля доступа. Принцип их работы в том, что при подаче на него напряжения срабатывает электромагнит, который притягивает к себе калитку или створку ворот. Причем притяжение происходит с довольно большой силой, и без спецтехники открыть такие ворота практически невозможно.
Смонтированный электромагнитный замок для ворот
Электромеханические замки
Для некоторых особо заядлых любителей безопасности в настоящий момент компании могут предложить детектор отпечатков, который откроет ворота при считывании отпечатков пальцев. Для калиток обычно эти системы дополнительно оснащаются аудио- или видеодомофонами, которые позволяют из дома поговорить с посетителем и открыть ему калитку. В последнее время эти устройства работают от электрического тока не более 12 вольт, что делает их безопасным для использования и исключает поражение электричеством.
Вариант электромагнитного замка для сварных ворот
механические кодовые замки
Рекомендуется как можно чаще менять комбинацию цифр для большей безопасности. К тому же со временем цифры начинают стираться, и определить, какие необходимо нажать для открытия замка, не составит труда.
На рынке представлен очень широкий выбор замков и запоров для калиток и ворот. Различные конструкции засовов и их типы позволят практически каждому владельцу подобрать засовы на свой вкус и под свои нужды. Выбор устройства зависит от цели, которую требуется достичь, и, естественно финансовых возможностей. Некоторые простые виды запоров возможно изготовить самостоятельно в домашних условиях.
Как итог
В выборе замка в первую очередь нужно руководствоваться качеством изделия, а не ценой, потому что хороший замок хоть и не будет стоить гроши, зато не будет заедать и клинить при малейшем попадании в него влаги, не говоря уже о непосредственной задаче – защите от рук злоумышленников.
Стоит заметить, что человек, занимающийся продажей навесных замков, должен иметь определенные документы на каждый из них, а именно: паспорт, где указан тип; класс его надежности; данные об органе, утвердившем сертификацию изделия; номер, присвоенный заводом-изготовителем. Все это позволит выбрать качественную вещь, а не подделку.
