Каркас для ворот из профиля своими руками

Схемы и чертежи сдвижных ворот без автоматики

Правильно спроектированные и изготовленные ворота должны открываться практически без усилий. Хорошая система роликов вместе с грамотно рассчитанным распределением веса по конструкции в результате дают плавный и лёгкий ход ворот по направляющей балке. Рассмотрим для примера схему, которая описывает все необходимые элементы и комплектующие для откатных ворот.

Стальные столбы из профилированной трубы размерами 100х100 и высотой 4 метра в бетонном основании
Металлические столбы устанавливаются в бетонные столбы, изготовленные по технологии ТИСЭ (с расширяющейся подошвой снизу)
Бетонная лента фундамента, залитая поверх столбов и вмещающая примерно полтора кубических метра бетона.
Правая колёсная группа
Левая колёсная группа
Верхняя колёсная группа для фиксации полотна и дополнительной защиты от падения
Металлический каркас из профилированной трубы (60х40 или 40х25) с толщиной стенки от 2 до 4 мм
Рама для калитки, изготовленная из трубы квадратного сечения 100х100 мм и толщиной стенки 3 мм. Крепится к столбу длинными болтами на уровне верхней и нижней граней
Рама калитки из профилированной трубы. Сечение труб такое же, как у каркаса ворот
Уровень земли (асфальт, брусчатка)
Длинный швеллер приварен к нижней балке воротной рамы
Электропривод (опционально)
Зубчатая рейка для сцепления с маховиком электропривода
Место расположения противовеса. Его масса рассчитывается исходя из габаритов воротной базы.
Платформы для роликовых групп, зафиксированные в бетонном фундаменте с помощью закладных
Забор из профильной трубы 60х40 или 40х25
Большие и прочные петли
Петли для калитки. Также должны быть очень прочными

На данной схеме показан полный комплект необходимых деталей для создания сдвижных ворот. Они могут работать как на автоматическом приводе, так и открываться вручную, без электродвигателя.

Один из самых технологически сложных элементов — это роликовая база. Чаще всего, если есть возможность и ресурсы сделать откатные ворота своими руками, то ролики самостоятельно не изготавливаются. От их прочности и надёжности будет во многом зависеть долговечность конструкции и удобство её использования. А хорошие ролики сделать можно только обладая достаточно высокими навыками работы с токарным станком.

Поэтому, колёсная база сдвижных ворот обычно приобретается отдельно. Её стоимость в районе 10 000 рублей. В эту сумму входит комплект из направляющей балки (от 5 до 7 м), опоры с 8 роликами на металлическом основании, концевой ролик, нижний и верхний ловители ворот, квадратный кронштейн и нейлоновый ролик. Устройство в сборе способно выдерживать ворота весом до 500 кг. На фото ниже для примера изображён комплект Ролтэк Эко 6.

Если есть навык точной обработки металлических деталей на станке, то можно изготовить ролики самостоятельно. Пример готовой колёсной базы с чертежами роликов, которую сделал профессиональный токарь, можно видеть на фото ниже.

При проектировке конкретных ворот важно правильно рассчитать размеры всех деталей рамы, чтобы она не деформировалась под собственным весом в процессе эксплуатации

Особое внимание следует уделить габаритам противовесной стороны, которая будет уравновешивать основную, видимую снаружи часть рамы. Соотношения сторон проиллюстрированы на следующей схеме

Пример грамотно спроектированных откатных ворот с точными размерами проёма и калитки на схеме ниже.

Если смотреть на конструкцию сверху, то расположение элементов будет иметь такой вид.

Комплект фурнитуры, которая потребуется для соединения воротной базы в единую систему, включает в себя такие детали.

В зависимости от устройства конкретной модели ворот, список элементов может быть больше или меньше. Существуют также варианты создания подвесных откатных ворот. В таких конструкциях рама передвигается на роликах, закреплённых сверху. Они перемещаются в верхней горизонтальной направляющей. Неудобства такого варианта в том, что верхняя перекладина ограничивает высоту транспорта, который может проехать под ней. Далее будет рассмотрена методика изготовления и установки простых откатных ворот на основе заводской роликовой базы.

Установка профнастила: заключительный этап монтажных работ

Изготовление ворот из пиломатериала

О материалах и инструментах

Воплощение строительных планов в жизнь невозможно без определённых материалов и инструментов. После снятия всех размеров , прорисовки чертежа и определения нужного количества рабочего материала необходимо провести закупку. Речь идёт о составляющих элементах и подготовке нужного инструмента. Для обустройства ворот нам понадобятся профильные трубы разного диаметра. Ведя речь об основных столбах надо понимать, что трубы должны быть в размерах 100/100. Говоря о перемычках показатели профильных труб подходят в пределах 25/25. Под каркас подойдут трубы 50/50. Обшивать каркас можно используя профнастил. Можно использовать всю палитру расцветок, подбирая нужное сочетание ворот и калитки.

Вариант конструкции ворот

Обратите внимание на высоту забора и бетонирование столбов.. Если говорить о дереве, необходимо понимать, что это дорогой обшивочный материал. Зато, он смотрится более выигрышно, в сравнении с другими видами обшивки

Однако, гниение дерева и чувствительность к механическим воздействиям, может свести на нет все ваши усилия. На помощь придут средства защиты древесины от негативного влияния природных явлений. Речь идёт об обработке древесины разными пропитками от разрушения, которые продлевают срок службы

Зато, он смотрится более выигрышно, в сравнении с другими видами обшивки. Однако, гниение дерева и чувствительность к механическим воздействиям, может свести на нет все ваши усилия. На помощь придут средства защиты древесины от негативного влияния природных явлений. Речь идёт об обработке древесины разными пропитками от разрушения, которые продлевают срок службы

Если говорить о дереве, необходимо понимать, что это дорогой обшивочный материал. Зато, он смотрится более выигрышно, в сравнении с другими видами обшивки. Однако, гниение дерева и чувствительность к механическим воздействиям, может свести на нет все ваши усилия. На помощь придут средства защиты древесины от негативного влияния природных явлений. Речь идёт об обработке древесины разными пропитками от разрушения, которые продлевают срок службы.

Кованые элементы придают конструкции внушительный вид и солидность. Смотрятся мощно и красиво. Ворота из профильных труб в сочетании с коваными элементами – это дорогой вариант. К тому же, ворота и калитки из профильной трубы должны держаться на мощных петлях во избежание перекоса под собственной тяжестью со временем.

Нужно приобрести саморезы по металлу. Нужно купить грунтовку и краски, если обшивать каркас деревом. Для сварки ворот и калитки из профильной трубы нужно подготовить ряд инструментов. Это:

Сварочный аппарат с электродами. Болгарку, которая будет резать трубы на составляющие части в заданных размерах

Важно не забыть дрель. Измерительные инструменты, в том числе: рулетку, уголок, уровень

Нужно запастись кругом для шлифования сварочных швов. Понадобится ступица и молот.

И нужно купить кисть для обработки и покраски рабочей поверхности.

Изготовление ворот

Привариваем шарниры или петли. Их лучше выбирать с шариком, они обеспечивают легкое открывание. Чтобы приварить, требуется стойку из профиля прижать двумя струбцинами к столбу, сделав зазор 1,5 мм двумя металлическими пластинами. Высоту столба и стойки выравнивают. Затем прихватывают сваркой петли, приваривают их и зачищают сварные швы.

Отрезают две направляющих такой длины, чтобы они были впритык к шарнирным стойкам, и выставляют горизонтально при помощи уровня. Приваривают нижнюю и верхнюю направляющие.

Далее на нижней направляющей отмечают центр и две линии от центра по 6 см. Прижимают струбцинами одну диагональ и отмечают места обрезки. Обрезав диагональ по размеру, отрезают по ее шаблону вторую. Приваривают диагонали.

Обрезают по центру вначале верхнюю, затем нижнюю направляющие, соблюдая осторожность, в несколько подходов, т.к. диск болгарки может быть зажат

Приваривают центральные направляющие, состоящие из четырех частей, к стойкам и диагоналям.

Следующий этап – приваривают изнутри две скобы для навесного замка. Либо устанавливают простые недорогие внутренние горизонтальные запоры. Ворота всегда открываются изнутри. На обе створки ворот в нижней части приваривают вертикальные запоры для фиксации, чтобы ворота не шатались от ветра. В местах, куда они должны входить, в бетон или землю, вставляют две трубы.

Калитка изготавливается аналогично, за исключением того, что в наружную стойку врезается замок. Лучше всего подходит врезной замок, для которого при помощи болгарки и дрели проделывают отверстия. Замок вставляют в отверстия, приваривают либо закрепляют болтами или саморезами. В столбе проделывают отверстие для засова замка.

Пошаговая инструкция монтажа

Разновидности ворот и их каркасы

Обшивать их исключительно профнастилом необязательно. Существует и масса других, не менее практичных и оригинальных материалов начиная от древесины и заканчивая сэндвич панелями. Но основой любых ворот является их каркас. Именно ему будет посвящена большая часть материалов этой статьи.

Наиболее распространены два вида конструкций: распашные и откатные. Самостоятельно проще собирать распашные ворота, так как они имеют более простую конструкцию, состоящую из двух половинок (в большинстве случаев) или из одной створки. Но в последнем варианте конструкции на петли воздействует большее усилие, и поэтому они должны быть гораздо массивнее.

Чертежи распашных ворот и калиток

При составлении чертежа важно определить ширину проема ворот и калитки, высоту, а также модель каркаса. Не стоит забывать, что при проектировании ворот нужно правильно распределить нагрузку по створке, ведь она крепится на боковые петли и их вес полностью ложится на столбы опор

По этой причине столбы ворот нередко делают из более толстой профильной трубы или выкладывают из кирпича.

Толщина металла профильной трубы должна составлять не менее 3-4 мм. Соответственно и фундамент под опорами ворот должен быть достаточно надежным. Слабые опоры приведут к провисанию створок и деформации конструкции от ветровых нагрузок и силы тяжести створок. Для каркаса нужно использовать более легкую профильную трубу, чтобы не допустить перегрузку на створках, однако слишком тонкий каркас не устоит перед ветровыми нагрузками.

Обратите внимание на выбор ширины ворот. Оптимальной является ширина в 4 метра она позволяет спокойно въезжать как легковым, так и грузовым автомобилям даже с узкой улицы

Помните, чем шире створка, тем большую нагрузку она создает на опоры (в соответствии с законом рычага).

Схемы ворот и калитки из профнастила с параллельным каркасом

1. Перед нами «классический » и хорошо сбалансированный чертеж ворот с калиткой. Высота в 2 метра соответствует традиционной высоте забора из профлиста. Столбы 60х60 должны справиться с каркасом из трубы 40х20. Сам каркас не перегружен, прост в расчетах, не требует много материалов. У него лишь один недостаток – отсутствие диагональной жесткости. Ее компенсирует наличие сразу двух горизонтальных планок профильной трубы, которые образуют на створке три секции шириной 60-70 см.

Также характерной особенностью является наличие верхней перекладины. Она дает более сбалансированное распределение нагрузки, предотвращает смещение столбов по направлению друг к другу однако для успешного въезда на участок высоких машин нужно сделать ее съемной.

2. Еще один вариант чертежа. На этот раз без перекладины

Обратите внимание, что опорные столбы в связи с отсутствием перекладины имеют больший диаметр

3. Распашные ворота со встроенной калиткой. Такая схема прекрасно подойдет тем, кто имеет ограниченное пространство для входа/въезда на территорию. На ширине в 4 метра помещаются и ворота, и калитка. Однако, стоит понимать, что наличие калитки увеличивает массу створки, а значит сечение бокового столба должно быть не менее чем 10х10 см и лучше разместить калитку ближе к столбу (по закону рычага она даст меньшую нагрузку опору ворот).

Схемы ворот и калитки с диагоналями

Наличие диагональных элементов каркаса повышает жесткость конструкции и делает ее устойчивой к различного рода деформациями, однако следует помнить, что дополнительные линии – это дополнительная нагрузка и здесь важно правильно подобрать рисунок. Так вместо двух горизонтальных планок лучше использовать одну

Варианты расположения диагональных планок приведены в чертежах ниже. Сечение опорных столбов для забора с диагоналями должно быть не менее 80х80.

1. Диагонали от крайних углов к середине или наоборот. Такие схемы достаточно красиво выглядят. Одна похожа на снежинку, другая образует ромбовидный рисунок.

Рассчитать длину диагоналей можно при помощи теоремы Пифагора, как длину гипотенузы прямоугольного треугольника ( с).

Длина гипотенузы:, где а и b – стороны прямоугольного треугольника.

2. Диагонали от одного угла створки к другому. Схема позволяет минимизировать нагрузку на створку и при этом придать необходимую жесткость, однако сваривать такую диагональ не очень удобно.

3. Небольшие диагонали по углам створок. Достаточно красиво выглядит создает минимум нагрузки, однако такие створки обладают высокой парусностью, а, значит, могут пострадать от ветровых нагрузок.

В следующем видео вы получите ценные советы, как предотвратить скашивание опорных столбов под тяжестью створок:

https://youtube.com/watch?v=kBmCOqxYyNU

Другие типы конструкций своими руками

Кованые гаражные ворота изготавливаются в той же последовательности, что и стандартные металлические. Различие состоит в том, что на металлические листы закрепляются предварительно изготовленные художественные кованые композиции.

Важно! Декоративные элементы значительно увеличивают вес конструкции, что необходимо учитывать при разработке проект каркаса. Кованые элементы можно изготовить самостоятельно либо приобрести готовые

Кованые элементы можно изготовить самостоятельно либо приобрести готовые.

Ворота из профнастила для гаража своими руками можно сделать различных типов:

одинарные;
двойные;
автоматические (с системой дистанционного управления). Этот вариант наиболее удобный, так как открывать гараж можно, не покидая салон автомобиля.

Распашные варианты из профнастила состоят из металлической рамы и створок, соединенных петлями.

Преимущество профнастила состоит в возможности сооружения ворот откатных и подъемных. Оптимальным считается подъемный вариант. Он представляет собой полотно, состоящее из нескольких секций. Специальный механизм задвигает ворота внутрь гаража при их открытии. При установке следует учесть, что гараж должен быть достаточно вместителен для такой конструкции.

Самостоятельное изготовление ворот для гаража не только выгодное, но и интересное дело для мужчины. Однако без специальных навыков следует быть максимально осторожным и внимательным к мелочам, чтобы полученная конструкция была надежной и не перекосилась через пару сезонов.

Другие типы конструкций своими руками

Кованые элементы можно изготовить самостоятельно либо приобрести готовые.

Ворота из профнастила для гаража своими руками можно сделать различных типов:

одинарные;
двойные;
автоматические (с системой дистанционного управления). Этот вариант наиболее удобный, так как открывать гараж можно, не покидая салон автомобиля.

Распашные варианты из профнастила состоят из металлической рамы и створок, соединенных петлями.

Советы по отделке

Металлоконструкция ворот в обязательном порядке должна быть надёжно защищена от воздействия природных факторов. Для этого применяется грунтовка по металлу и эмаль, которая после высыхания грунта наносится с помощью кисти, валика или пульверизатора. Можно использовать аэрозоль в баллончике, предлагаемую на рынке.

Не принципиально, когда осуществлять покраску — до навески створок или после монтажа

Важно обеспечить качественное покрытие эмалью всех частей металлоконструкции. Имеется возможность улучшить внешний вид ворот, используя различные материалы и элементы декора

Декорирование ковкой

Можно оригинально декорировать ворота из профильной трубы коваными деталями.

Для оформления использованы кованые элементы

Самостоятельно изготовить кованые элементы проблематично. Их можно приобрести в специализированных магазинах или заказать в кузнице.

Сочетание кованых элементов и гнутых прутьев создаёт оригинальный узор

Готовый декор несложно приварить самостоятельно к готовому изделию в необходимых местах, создав оригинальный узор.

Применение профлиста

Использование для зашивки каркаса ворот профильных листов позволяет снизить расходы на изготовление.

Бюджетный вариант отделки

Широкая цветовая гамма предлагаемых в торговой сети профлистов позволяет гармонично вписать конструкцию в интерьер участка.

Цвет профильного листа подчёркивает отделку здания

Небольшая масса способствует снижению нагрузки на подвесные петли.

Отделка древесиной

Древесина, которую можно применить для декорирования ворот, отличается оригинальной текстурой и придаёт изделию презентабельный вид.

Фактурная древесина делает ворота презентабельными

Материал требует дополнительной обработки для предохранения от влаги и растрескивания.

Древесина, покрытая лаком, устойчива к влаге

Использование сетки

Металлическая сетка — бюджетное решение для оформления. Используя сетку, можно легко обшить металлоконструкцию каркаса и обеспечить возможность свободного обзора прилегающей территории.

Такие ворота обеспечивают возможность обзора

Сетка, изготовленная из оцинкованной проволоки, менее подвержена коррозии и отличается долговечностью.

Вариант ворот с проволочной сеткой

Обшивка поликарбонатом

Поликарбонат — современный материал, используемый при изготовлении конструкции.

Сочетание поликарбоната с ковкой улучшает товарный вид

Лёгкость материала и простота крепления делают его популярным.

Вариант отделки ворот цветным поликарбонатом

Применение поликарбоната различных цветов позволяет творчески подойти к оформлению.

Зашивка металлом

Металлические листы — простое и быстрое решение для зашивки каркаса.

Ворота, зашитые металлом, выглядят эстетично благодаря применению декоративных элементов

Обладая повышенной прочностью, материал отличается значительной массой. Это увеличивает вес створок и требует дополнительного усиления конструкции.

Пошаговый монтаж изделия

Делайте работу в определенной последовательности. Вначале ставятся столбы, затем сооружается каркас, потом устанавливаются профильные листы. В самом конце конструкция обустраивается фурнитурой и остальными декоративными элементами.

Установка опор

По технологии первым делом устанавливаются столбы. Когда бетон будет высыхать, можно заняться сборкой каркаса. После изготовления каркаса бетон уже высохнет, и тогда можно производить последующие манипуляции, связанные с опорами. Если калитка будет отдельной от ворот, то монтируется 3 опоры. Порядок работы:

С помощью лопаты выкопать 3 лунки на глубину 120 см. Не стоит копать слишком широкие ямы, поскольку это повлияет на перерасход бетона.
Сделать подушку из песка и щебня толщиной 15 см. Затем нанести на профильную трубу грунтовку.
После чего, используя уровень, поставить трубу ровно по вертикали. Нужно максимально ровно установить столб, в случае перекоса вся конструкция не будет работать так, как нужно.
Квадратная труба фиксируется распорками и заливается подготовленным бетоном. Наверх столба приварить заглушку, чтобы во время дождя вода не попадала внутрь.

Изготовление каркаса

Бетонные столбы установлены, бетон сохнет. Чтобы не тратить время, в процессе высыхания бетона нужно приняться за изготовление каркаса для створок. Последовательность изготовления ворот из профлиста своими руками по технологии:

Нарезать детали по размерам. Угол среза квадратных труб составляет 45 градусов. Конечно, можно приварить элементы встык, но так получится менее эстетично, поэтому желательно на краях заготовок сделать углы.
Взять все детали и начать их выкладывать на ровной поверхности, чтобы получилась створка. Все места соединений прихватываются несколькими точками. Затем конструкция корректируется. После чего каркас обваривается со всех сторон.
Две створки готовы. Обычно их усиливают перемычками — косыми или крестообразными. Например, если выбраны перемычки, которые будут привариваться по диагонали, то квадратная труба прикладывается к левому верхнему углу правой створки и приставляется к нижнему углу этой же створки. Такая манипуляция проделывается с другой створкой. Теперь в центре двух створок по горизонтали приваривается другая перемычка. Таким способом делают усиление ворот.
В конце сварные швы освобождаются от шлака и зачищаются

Весь металл окрашивается краской, но важно не забыть предварительно нанести грунтовку.

Предупреждение! Ворота при закрывании не должны тереться створками, поэтому очень важно точно рассчитать зазор

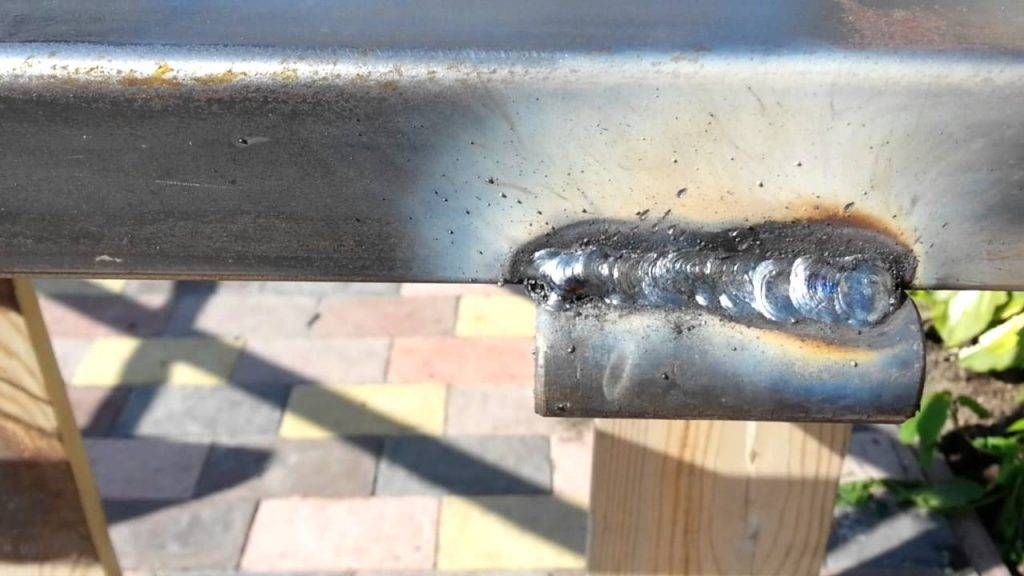

Приваривание петель

Если навесы приварить криво, то ворота будут открываться неровно и со скрипом. Поэтому этот этап работы можно считать самым важным. Профессионалы прикрепляют петли по такому принципу:

Вначале навесы надо приварить к опорам. На столбе отмечается мелом вертикальная линия, к которой приставляются шарниры и прихватываются. После прихватки последует точная корректировка. Только после этого петли полностью обвариваются.
Затем такая процедура проделывается со створками и калиткой. Если вы желаете, чтобы ворота открывались внутрь и наружу, то шарниры прикрепляются встык к колонне. Если в планах, чтобы створки открывались только наружу, то навесы привариваются только внахлест с уличной стороны.

Примечание! Шарниры должны установиться симметрично друг другу с точностью до 1 мм. От низа колонн они привариваются на 20−30 см от земли.

Крепление профильных листов

Иногда профнастил закрепляется только с внешней стороны, а бывает и с обеих сторон. Мастера быстро делают работу по установке листов, они придерживаются следующих правил:

В раме и на листах с помощью дрели проделываются отверстия. Шаг между отверстиями составляет 15 см. Сверление касается не только периметра створок, но и диагональных перемычек.
Далее нужно взять болты, гайки и гаечные ключи. Прикручивать сверху, продвигаясь в сторону по створке, затем — по бокам конструкции и в самом низу.

Примечание! Для закрутки болтов можно применить шуруповерт со специальной шестигранной насадкой. С одной стороны придерживать гайку ключом, а с другой — вкручивать сам болт.

По окончании работы в листе на калитке вырезается отверстие для замка. Далее необходимо прикрепить горизонтальную задвижку. В нижней части створок закрепить две вертикальные задвижки, которые опускаются в трубки, предварительно вбитые в грунт.

https://youtube.com/watch?v=gumoq9guC5o

Профильная труба как материал для ворот

Профильная труба позволяет сделать прочный каркас для ворот

Производственной заготовкой служит круглая труба, которой придают форму методом холодной деформации с помощью прокатки на валиках. Затем продукцию подвергают термической обработке, чтобы убрать внутренние механические усилия, возникающие при формовке. Изделия, полученные этим способом, не рассчитаны на большие нагрузки, их не используют в каркасном строительстве, а применяют для изготовления навесов, беседок, перил, ворот, заборов и других малых форм на частном дворе.

Положительные характеристики материала:

низкая стоимость продукции;
небольшой вес готовых изделий;
легкая обработка;
привлекательный вид конструкций после финишной обработки;
долговечность;
удобство в стыковке отрезков, присоединении петель, вкручивании саморезов.

Недостатки проявляются в том, что при несоблюдении технологии изготовления возникают места, где нарушен внешний слой, появляется ржавчина, затем коррозия. Резьбовые и болтовые соединения со временем расшатываются, поэтому используют сварочный аппарат. Конструкция требует грунтовки и окраски, чтобы получить красивый вид, дополнительно защитить металл от разрушения.

Этапы изготовления ворот

Чтобы сделать ворота из профильной трубы, надо:

произвести замеры;
подготовить чертеж;
приобрести необходимые материалы;
собрать и установить конструкцию.

Параметры ворот

Каркас ворот из профильной трубы должен быть сооружен таким образом, чтобы автомобиль мог спокойно проехать. Оптимальными считаются размеры:

Если совместно с воротами устанавливается и калитка, то ее высота должна соответствовать высоте ворот, а ширина не должна быть менее 0,75м

Оптимальная ширина и высота ворот для въезда на садовый участок

Если ворота устанавливается на ранее построенный забор, то параметры выбираются следующим образом:

высота ворот и калиток должна быть аналогичной высоте общего забора. В некоторых ситуациях, например, дизайнерское решение, допускается уменьшение высоты на 20-40 см;
ширина ворот должна определяться расстоянием между двумя столбами, на которые предполагается крепление каркаса.

Чертеж ворот

На следующем этапе необходимо выполнить чертеж ворот из профильной трубы, на котором помимо основных параметров ворот и калитки будут указаны размеры дополнительных элементов, например, для придания конструкции жесткости, и габариты применяемых труб.

Чертеж разрабатывается на бумаге и позволяет, также как параметры ворот, правильно рассчитать количество необходимых материалов.

Чертеж распашных ворот для загородного участка

Чертеж распашных ворот с дополнительной калиткой

Необходимые материалы и инструменты

После того, как сняты основные размеры, построен чертеж и определено количество необходимых материалов, надо приобрести составляющие элементы и подготовить инструмент для выполнения работы.

Для ворот потребуются:

профтрубы различных размеров;

материал, который будет применяться в качестве обшивки (наиболее часто используется профлист различных цветов);

Материал для обшивки каркаса ворот и калиток

петли для крепления ворот к столбам;
саморезы, предназначенные для металла;
грунтовка и краска (если используются неоцинкованные трубы).

Теперь разберемся, как правильно сварить ворота из профильной трубы. Для работы потребуется следующий набор инструментов:

аппарат для проведения сварки с набором электродов;
болгарка для разрезания труб на составляющие части;
дрель;
измерительные инструменты: рулетка, уголок, строительный уровень;
круг для шлифования сварочных швов;
кисть для обработки и покраски.

Сборка и установка ворот

Чтобы сварить ворота из профильных труб, надо придерживаться следующей схемы:

перед изготовлением каркаса требуется внимательно нарезать трубы на составляющие определенной чертежом длины;

Нарезание профильных труб по размерам

все подготовленные элементы очистить от ржавчины, отшлифовать места среза, чтобы обезопасить человека от ран;
далее проводятся земляные работы. В определенных местах выкатываются ямы, в которые устанавливаются основные столбы конструкции;

Схема установки столба для ворот

на следующем этапе производится сварка ворот из профильной трубы в единую конструкцию

При проведении работ требуется уделять внимание ровности образуемых углов и правильности геометрической формы конструкции, не допускать перекосов и неточностей;

Сборка каркаса ворот сварочным аппаратом

после сбора каркаса требуется обработать все сварочные швы. Это также требуется для обеспечения безопасности окружающих людей и придания конструкции эстетичного вида;

Зачистка сварочных швов

далее к основным столбам и каркасу ворот привариваются петли, и навешивается готовое изделие;
последний этап предполагает обезжиривание и покраску каркаса, после чего можно приступать к обшивке и установке замков.

Установленные и обшитые профлистом ворота с калиткой

Для изготовления и установки ворот рекомендуется применять вышеописанный способ, так как готовая конструкция получается более точной и правильной формы. Более наглядно способ изготовления ворот представлен на видео.

Самостоятельное изготовление и установка ворот из профильных труб и профлиста позволяет сэкономить существенную сумму денег. Кроме этого изготовление конструкций своими силами – очень увлекательное занятие.

Изготовим надежную конструкцию каркаса ворот из профиля
