Ворота с калиткой: красивые, простые, чертежи для изготовления

Как изготовить ворота самостоятельно

Прежде чем приступать к изготовлению ворот, важно определиться с выбором материала, сделать чертеж и необходимые расчеты, подготовить инструменты и материалы, и только потом приступать к монтажу, соблюдая пошаговую инструкцию

Подготовительные работы

Для правильного расчета, составления проекта, чертежей и смет на материалы и монтажные работы по производству и установке ворот, следует тщательно продумать все нюансы:

Выбрать конструкцию, определить надобность установки автоматики. Ворота можно сделать цельными, на несколько створок, откатными.
Продумать обшивку и цветовой тон каркаса.
Выполнить необходимые замеры. Во двор должен беспрепятственно въехать не только личный автомобиль владельца, но и машины различных коммунальных, медицинских, пожарных служб. Кроме этого, учесть нужно площадь, необходимую воротам для распахивания.
Разработать подробный чертеж с указанием размера и месторасположения калитки, дополнительными петлями, элементами усиления, подключение автоматических устройств.
Согласно выполненному эскизу, определяется метраж трубы и необходимое количество обшивки, закупается материал.

Как сделать необходимые расчеты для конструкции?

Для изготовления опор обычно используют стальную трубу, диаметром 100 х 100 мм, а устройство каркаса выполняют трубами 50 х 50 мм. Для сваривания перемычек и продольных полос, нужно подготовить куски труб 40 х 20 мм.

Согласно разработанному плану, необходимо закупить материал, кроме этого понадобятся мелкие детали, фурнитура и вещества для обработки поверхности: грунтовка, краска и кисточка для покрытия всех деталей, цемент и песок для приготовления раствора, сварочный аппарат с электродами в комплекте, болгарка, молоток, уровень, строительный уголок, петли, замок, саморезы.

После покупки всех необходимых материалов и подготовки строительных инструментов, можно приступать к подготовке деталей и монтажу.

Материалы для распашных ворот

Металлические распашные ворота для дачи или гаража можно назвать традиционным вариантом оформления въезда. Создаются они под размер проема. Учитывается, также, направление открытия дверей.

Стильные металлические распашные ворота

В целом, такая конструкция довольно проста, а чертежи металлических распашных ворот можно найти даже в интернете. Состоят они, как правило, из двух створок, представляющих собой несущую раму в облицовке. Поскольку створки усаживаются на петли, открываются они вполне бесшумно, даже имея приличный вес.

Ворота из металла — надежное ограждение для вашего двора

Металлические ворота с калиткой с деревянными элементами и элементами ковки

Кованые распашные ворота с калиткой

Обязательной составляющей дачных ворот является калитка. Она может быть расположена отдельно или встроена в саму конструкцию. Довольно популярны нынче гаражные металлические распашные ворота с калиткой.

Металлические ворота с калиткой в стиле рустика

Идея! Даже если в Вашем гараже установлены обычные ворота, можно вырезать в них калитку. Вам не придется всякий раз отпирать навесной замок, который в морозы замерзает, или расчищать снег, чтобы попасть в гараж, скажем, за хранящейся там картошкой.

Наиболее привычными являются железные ворота. Однако сегодня металлургическая промышленность предлагает массу более интересных вариантов облицовки. Это могут быть сэндвич-панели или прочная оцинкованная сталь. Большой популярностью, ввиду своей практичности и легкости, пользуются металлические распашные ворота из профнастила. Особенно элегантно смотрятся ворота, украшенные ковкой.

Ворота загородной усадьбы с калиткой

Распашные ворота и калитка с кованым узором

Крепление створок

Следующий этап в сборке ворот – это крепление каркаса к опорным столбам.

Для большего удобства процесса, лучше всего заранее окрасить каркас в необходимый цвет.

Далее на опорные столбы приваривается одна из частей петель – та, в которой есть отверстие с заглушкой снизу.

Потребуется приварить по 2 таких детали на каждой из створок ворот, одна располагается снизу, вторая сверху.

Следующий этап – установка каркаса рядом с опорными столбами. Для того, чтобы на протяжении всего времени не держать каркас руками, его можно установить на кирпичи или любые другие подставки так, чтобы верхняя часть обеих створок совпадала.

Следующим этапом вторая часть петли вставляется в первую и тут же приваривается к створке именно так, как она расположена.

Поочередно так следует проделать со всеми петлями, в таком случае соединение будет максимально ровным.

Створки готовы к дальнейшей работе, а именно к облицовке. В этот период можно покрасить опорные столбы и обработать швы в местах крепления петель.

Советы и рекомендации

Материалы для обшивки калитки

Пошаговая инструкция по изготовлению и монтажу ворот

После расчистки места для установки конструкции и подготовки материалов и инструментов можно начинать основную работу.

Разметить место для закапывания опорных столбов, а затем буром сделать ямы под их установку глубиной примерно 1,2 м, а диаметром 0,5 м. Если нет бура, можно использовать лопату. Столбы должны стоять очень прочно, так как от этого зависит и надёжность будущих ворот.
Зачистить трубы, удаляя с них ржавчину, обработать антикоррозийным средством и обернуть нижний край рубероидом. Это необходимо для защиты деталей от коррозии.
На дно каждой ямы насыпать слой щебня толщиной около 15 см, установить трубы и залить бетоном. Верхние части каждой стойки закрыть специальными заглушками, чтобы внутрь не попадала вода.
Вертикальность опор проконтролировать с помощью уровня. Чтобы столбы не покосились, их можно подпереть специальными брусьями. Подождать, пока бетон высохнет (3–5 дней).
Собрать раму на специальной ровной площадке.
Сварить её и дополнительно укрепить стальными уголками.
Длинные стороны каркаса зрительно разделить на 3 части и к условным точкам приварить перемычки — рёбра жёсткости. Можно приварить планки ещё и по диагонали.
Приварить петли к местам крепления перемычек.
Облицевать каркас профлистом, предварительно вырезав ножом по металлу прямоугольные выемки для петель.
Для крепления использовать шурупы с шестигранной головкой, подобранные под цвет основного материала.
Петли лучше приваривать, когда каркас ещё находится на площадке. Чтобы ворота невозможно было снять, приварить над верхней частью дополнительные крепёжные уголки.
Навесить ворота на петли и подложить под середину конструкции деревянную подставку.

Электропривод для распашных ворот

Эту деталь также можно сделать своими руками, если вы разбираетесь в электричестве. Главная её часть — механизм от параболической антенны с червячной передачей. Спутниковое ТВ старого образца имеет поворотный механизм, который можно установить на распашных воротах. Червячная передача действует, как и поворотный механизм, но может работать от низкого напряжения в 36 вольт. Заводские приводы работают только от электросети в 220 вольт.

Электропривод от спутниковой антенны можно установить на распашные ворота

Для сборки понадобится:

два электрических привода с наиболее длинными штоками, которые можно купить в специализированных магазинах;
пульт дистанционного управления с дальностью действия не менее 50 м;
понижающий трансформатор;
электрическое реле для предотвращения поломки привода в случае попадания под ворота посторонних предметов.

Собрать устройство можно за один день.

Установка заводского электропривода

Если вы предпочитаете более надёжную систему, лучше использовать автоматические заводские устройства. Но вначале необходимо определиться, куда будут открываться створки — внутрь или наружу.

Створки распашных ворот могут открываться внутрь или наружу

Инструменты для установки привода:

электрическая дрель;
плоскогубцы;
шуруповёрт;
рулетка;
изоляционная лента;
молоток.

Чтобы выбрать тип устройства, понадобится замерить расстояние между петлями и внутренней стороной опоры:

если оно менее 15 мм, подойдёт более дешёвый линейный механизм, не оборудованный рычагами;
если от 15 до 30 мм, то придётся приобретать рычажный вариант или сделать определённые ниши для первой системы.

Далее, мы определяем ширину створки, а также учитываем обязательную ветровую нагрузку. Створки ворот должны ходить легко, чтобы электропривод мог плавно открывать и закрывать их. Если конструкция открывается внутрь, можно устанавливать любые электрические приводы. Для стальных столбов лучше всего взять линейную или рычажную модель, а для кирпичных — только вторую. Если створки ворот открываются наружу, то подойдёт любая система, которую монтируют внутри проёма. Места она займёт около 15 сантиметров с каждой стороны конструкции.

Порядок работы:

По кругу колонны приварить металлические усилители при осуществлении монтажа электропривода на кирпичный столб.
Установить гидравлический привод на ручной режим и подсоединить с помощью сварки крепёжные элементы к воротам.
Если выбрана линейная модель, то после приваривания оставить после полного открывания ворот хотя бы 1 см для плавного и свободного хода. Проверить ход створок и чёткость движения электропривода, а затем поставить упоры и двигатели.
Поставить планки, подшить пульты и включить систему. Затем автоматику оборудовать выключателями.
Установить сигнальную лампу и фотографическое устройство, которое невозможно оборудовать, пока не будут отрегулированы все остальные системы.

По какой технике осуществляется создание кованых ворот

Как сделать ограждение своими руками

Пошаговая инструкция

Подготовка элементов и монтаж при изготовлении распашных и откатных ворот имеют различные особенности.

Распашные ворота

Это более простая конструкция и требует меньших затрат.

Алгоритм подготовки и монтажа таких ворот:

Новые трубы обезжиривают растворителем. Если для установки ворот используют не новые трубы, их тщательно очищают, снимают коррозию с помощью шлифовального круга. Использование обычной наждачной бумаги в этом случае приведет к дополнительным затратам времени.
Далее необходимо согласно чертежу, разметить и нарезать металл.
Для установки опор выкапываются 2 глубокие ямы, не меньше метра глубиной и размером 50 х 50 см. Столбы устанавливают вертикально, по уровню и заливают заранее подготовленным раствором. Время застывания цемента – 7 дней при температуре воздуха 25 градусов и отсутствии осадков.
Все нарезанные профильные трубы сваривают в единую конструкцию. Главное, внимательно следить и контролировать сварку углов, иначе каркас получится неровным. После окончания работ по сварке, швы шлифуют.
Когда каркас подготовлен, приступают к привариванию петлей. В одиночку это сделать достаточно сложно, поэтому для подобной работы требуется минимум два человека, сначала петли присоединяют к опорам, а потом приваривают к каркасу.
На последнем этапе остается определиться с облицовкой и зашить каркас. Профнастил или деревянные панели присоединяются саморезами. Причем первый из них, можно крепить на конструкцию как снаружи, так и изнутри двора. Металлические листы имеют большой вес, поэтому чаще соединяются с каркасом посредством сварки. При их использовании в качестве отделки ворот еще на начальном этапе нужно продумать необходимые мощные петли.

Откатные ворота

Откатные ворота характеризуются большим сроком службы. Однако стоимость таких ворот до сих пор остается в разы выше, чем распашных, для их изготовления применяют более дорогостоящие материалы, кроме того, затрат требует механизм для открывания таких ворот.

Процесс подготовки откатных ворот не сильно отличается от сваривания распашной конструкции, отличия касаются монтажа. В зависимости от механизма откатные ворота могут быть на консолях, подвесными или рельсовыми.

Подвесная конструкция сделана из внутреннего и внешнего каркаса и специальной обрешетки, на которую устанавливаются откатные механизмы.
Рельсовые ворота намного дешевле подвесных и для их конструирования расходуется гораздо меньше деталей.
Откатные варианты считаются самыми удобными, а поэтому наиболее востребованы. В начале проектируется рельса, а затем крепятся ролики на нижнюю часть каркаса или один ролик на верхнюю часть.

Для работы откатной системы подготавливают фундамент – роют ямы, устанавливают мощные столбы из трубы, диаметром 100 х 100 мм. Для надежности их дополнительно обкладывают кирпичом или камнями.

Движение системы происходит при помощи прочно и плотно приваренной направляющей к нижней или верхней части каркаса, закрепленном на опорных столбах.

Все элементы необходимо защитить от проникновения воды, пыли и грязи.

В воротах на стадии проектирования предусматривают удобную калитку.

В качестве обшивки применяют любой материал.

Планировка и чертеж конструкции

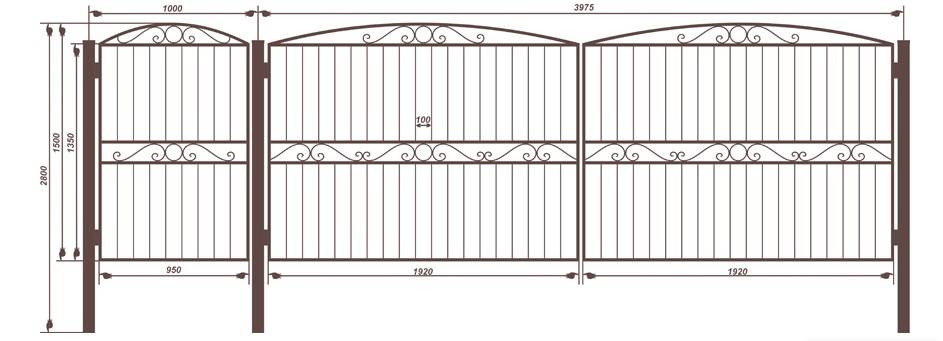

Чертеж конструкции со встроенной калиткой

Важно! Перед выбором уличных ворот с калитками для их установки на своем дворе обязательно нужно сначала составить чертеж и все спланировать.

На чертеже следует учитывать следующие нюансы:

Ширину.
При определении ширины принимают во внимание размеры своего автомобиля и того транспорта, который приезжает в гости. Размеры машин у всех разные

Лучший вариант — использовать стандартные размеры легкового автомобиля и приплюсовать к ним еще один метр. Подавляющее большинство легковых машин проедут в такие ворота.

Размеры вместе со встроенной калиткой.
Поскольку калитка является составной частью, нужно определиться с ее размерами и видом. Размеры нужно заносить на чертеж, при этом не забывать о создании порожка.

Конструкцию уличных ворот.
Разновидностей много: распашные, откатные, подъемные и прочие. Эти вопросы важны, поскольку каждая разновидность нуждается в определенной площади. К тому же для того или иного типа вместе с калиткой нужно обязательно создать условия.

Материалы для изготовления и их стоимость.
Два этих аспекта оказывают друг на друга непосредственное влияние. За небольшие деньги не удастся купить материалы высокого качества и, следовательно, недорогие ворота будут недолговечными. Поэтому нужно все продумать, прежде чем окончательно решить, какой материал использовать для изготовления.

Основные виды ворот для дачных и загородных домов

распашные – представляют собой две распашные створки, которые открываются внутрь или наружу. Простые и дешевые в установке, однако, при въезде могут повредить автомобиль, особенно если будет сильный ветер. Также под них нужно расчищать значительное пространство.
сдвижные или откатные ворота с направляющим рельсом – дверь двигается на роликовом механизме вдоль линии забора. Сложная конструкция, специальная дорогостоящая фурнитура делает такие ворота не самыми доступными. Но они обеспечивают более высокий уровень комфорта: автоматизированный привод дает возможность открывать их, не выходя из машины.

Как сделать распашные ворота своими руками?

Для начала стоит сделать простейший чертеж распашных ворот, в нем необходимо указать все размеры. Также нужно точно определить место для установки ворот.

Потом нужно изготовить каркас, можно эту работу сделать самостоятельно, но мы рекомендуем обратиться к профессионалу. И в этом есть свои преимущества:

У специалиста есть определенные знания и навыки.
У него есть все оборудование, которые потребуется в процессе создания каркаса.

Обязательно в каркасе должны быть несколько ребер прочности, в таком случае каркас ворот будет надежнее. Именно поэтому ворота не будут деформироваться в процессе эксплуатации. Монтаж ворот осуществляются следующим образом:

Профнастил крепится к каркасу с помощью саморезов с резиновыми уплотнителями. Если взять саморезы без уплотнителей, то в место соединения попадет влага, и тогда профнастил начнет ржаветь.

Потом с помощью лопаты или специального бура необходимо сделать углубления, чем они будут глубже, тем надежнее будет стоять конструкция.

Затем устанавливаются столбы, их нужно утрамбовать щебенкой и песком, а самым верхним слоем нужно залить бетон. Такая технология установки опорных столбов используется для всех подобных конструкций. Если опоры устанавливались грамотно, то они смогут прослужить 10 и более лет.

Далее нужно по уровню приварить петли, этой работе важно уделить особое внимание. Так как если вы приварите их с наклоном в 1 градус, то уже будет сильный перекос ворот

Если производится установка ворот с калиткой, то для дверцы внутри ворот нужно также приварить петли.

В завершении устанавливается запирающее устройство на калитке и воротах. Далее вы можете рассмотреть фото монтажа распашных ворот.

Также после установки ворот можно заняться обустройством автоматики для распашных ворот. Электрическую систему открывания ворот можно вполне установить самостоятельно, а вот гидравлическая система сложнее, поэтому не обойтись без специалиста.

Особенности установки откатных ворот

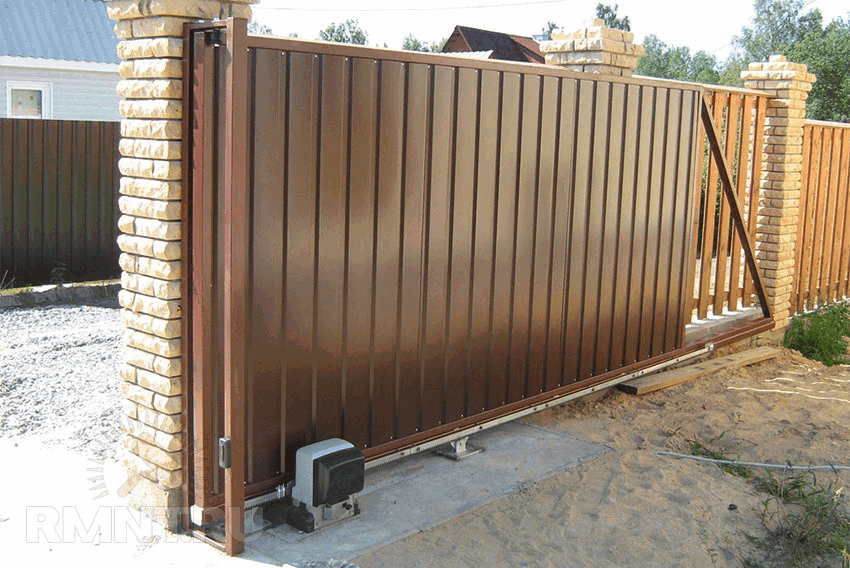

Фото откатной конструкции для дома.

Откатные ворота наиболее распространены на территориях, не подверженных обильным снегопадам и сильному снижению температуры воздуха в зимнее время. Их конструкция выполняется таким образом, что створка при открытии и закрытии движется по швеллеру, вмонтированному в бетонный фундамент.

Как и в случае с распашными, начинать возведение откатных ворот следует с разработки эскиза и составления чертежа конструкции с указанием всех размеров. Ширина проема в этом случае обычно составляет не более 4-х метров, а высота должна быть равной основному ограждению.

Кроме того, необходимо заранее подготовить комплектующие, материалы и инструменты для работы. Самыми оптимальными полотнами для этого считаются профили из металла и листы профнастила, однако, некоторые владельцы приусадебных участков используют в качестве обшивки конструкции деревянный брус или кованые чугунные элементы.

Закладка фундамента

Под установку откатной конструкции, необходимо вырыть траншею согласно ранее обозначенным в чертеже размерам. Копается она с той стороны ворот, куда приходится основная нагрузка, то есть, где будет фиксироваться створка.

Далее дно траншеи покрывается слоями щебня и песка, которые необходимо утрамбовать. После чего в нее устанавливается опалубок, поверх которого укладывается гидроизоляционный материал и каркас из армирующих стальных прутьев.

Затем траншея заливается бетонирующей смесью, и в нее кладется швеллер полками вниз до их полного погружения. Продолжать процесс установки ворот можно будет лишь через несколько недель после закладки фундамента, дождавшись полного высыхания цемента.

Опорами в откатных воротах, как правило, служат кирпичные или бетонные столбы, которые устанавливаются по обычной схеме после затвердевания фундамента.

Соединение рамной конструкции и крепление обшивки

Каркас откатных ворот чаще всего делается из профильной трубы с сечением 60х40 или 60х30 мм. Для установки перемычек потребуются стальные прутья с меньшим сечением. Весь материал следует заранее обработать растворителем, разрезать с помощью болгарки на заготовки необходимого размера и покрасить.

Части профтрубы с большим сечением свариваются между собой по периметру, образовывая рамную конструкцию. После чего устанавливаются на внутреннюю ее часть перемычки посередине и по диагонали, а к нижней части приварить несущую балку.

Монтаж обшивки можно выполнить сразу, до того как рама будет закреплена на столбы. Для этого профнастил разрезается на листы и закрепляется на каркасе саморезами или специальными заклепками таким образом, чтобы второй и последующие листы шли немного внахлест предыдущему.

При этом, расстояние между местами крепления не должно быть слишком большим, приблизительно на 1 м2 полотна выходит по 6 фиксаторов.

Установка ворот

Для установки готовой конструкции сначала потребуется выполнить сборку откатного механизма. Для этого каретки насаживаются на монтажную пластину и по отмеченному расстоянию привариваются к швеллеру. На них и на створку с помощью болтов и сварки устанавливаются ролики и уловители, работу которых необходимо сразу проверить.

Чтобы изготовить въездные ворота с автоматическим управлением, следует заранее выбрать подходящий комплект автоматики, учитывая размер и вес всей конструкции. Лучше всего ее монтаж выполнять не самому, а доверить установку специалистам.

Как бы сложна ни казалась на первый взгляд установка металлических или деревянных ворот различных конструкций, выполнить все работы для этого своими руками все же можно. При этом, сделанное самостоятельно ограждение не только позволит сэкономить на привлечении специалистов, но и принесет бесценный опыт, который может пригодиться в дальнейшем, а также доставит удовольствие от самого процесса.

Основы самостоятельного изготовления

Рассмотрим этапы изготовления на примере распашных конструкций со встроенной или отдельно стоящей калиткой.

Материалы и инструменты

Для каркаса потребуется жесткий профиль 20*20 мм, металлопрофиль с круглым сечением (60*30 мм), для обшивки – металл, профнастил или дерево. Также потребуются петли и задвижка, грунтовка и краска. Из инструментов – сварочный аппарат, болгарка, шлифовальный круг и шуруповерт.

Каркас

Чертеж каркаса с размерами

Перед изготовлением самого каркаса, металлические трубы очищают шлифмашиной от коррозии и неровностей. Обезжиривают растворителем и наносят грунтовку. Из, заранее подготовленных по размерам деталей, варят раму.

Если ворота и калитка разделены, потребуется сделать 3 каркаса из металлопрофиля 60*30 мм: 2 – для створок, 1 – для калитки. Каркас может быть квадратным или прямоугольным. Это зависит от форм створок.

Следом, по периметру к внутренней стороне рамы, варится каркас из профиля 20*20 мм. Для укрепления конструкции из этого же профиля приваривают диагональные раскосы.

Для створки со встроенной калиткой варят квадратную или прямоугольную раму с двумя внутренними стойками на ширину калитки. Расположение калитки может быть как сбоку, так и посередине. Отдельно сваривают раму калитки и крепят петлями на одну из стоек. При необходимости зачищают места сварки и грунтуют.

Обшивка

Обшивка готовой конструкции профнастилом

Для обшивки ворот деревом используют штакетник, доску или рейки. Любой из вариантов крепится саморезами. Располагать дерево можно вертикально с зазорами или без, или диагонально с просветом.

Если обшивка металлическая, лучше выбирать оцинкованные листы или профнастил с ПВХ-покрытием.

Крепят их к каркасу саморезами или специальными заклепками. Они также должны быть оцинкованы или прокрашены.

Особенности конструкций

После того, как куплен участок земли, первым делом его огораживают. Огораживают не только будущие загородные имения, но и дачные угодья. Для этой цели используют либо кирпичные, либо решетчатые, либо заборы из профнастила.

Основные сложности случаются при выборе ворот, поскольку их подбирают, отталкиваясь от вида рельефа местности, габаритов дома и от площади участка. Немаловажным является и основное назначение ворот, и расположение улицы, и ширина проезжей части.

Въездные ворота в большинстве случаев состоят из рамочной створки, заполнителя для створок, фурнитуры перемещения и несущих столбиков.

Выбор профильного листа материалов для каркаса и столбов

Для изготовления створок каркаса используют профильную трубу. Чтобы обеспечить конструкции продолжительный срок службы, нужно правильно выбрать размер сечения. Чаще пользуются трубами 40*20, имеющих толщину 1,5мм. Если нужна повышенная прочность, выбирают изделия в 2 мм толщиной. При выборе следует учитывать нагрузку от ветра.

Для выполнения створок пользуются профильной трубой, учитывая при этом вес ворот. Для ворот в 150 кг хватит размера 80*80*4. При увеличении веса конструкции нужно выбирать и столбы побольше.

В качестве опорных элементов иногда используют каменные столбы. Кирпичные опоры имеют привлекательный внешний вид. Внутрь могут помещать металлический стол для повышения надежности. Трубами с круглым сечением пользоваться не рекомендуют, так как к ним сложно приваривать полотна.

Покраска

Для наружных работ применяют лаки, эмали и грунты, образующие на поверхности дерева защитную пленку. Они производятся на основе акрила, латекса, алкидных смол или масел. Отличительная характеристика материалов для обработки древесины — высокая стойкость к влаге, морозам и УФ-лучам.

Чтобы краска ровно легла и пропитала слой дерева как можно глубже, поверхность нужно высушить и отшлифовать. Для материалов на водной основе кисти должны быть средней жесткости с искусственной щетиной. Масляные или алкидные составы лучше наносятся кистью из натуральной щетины.

Сначала древесину покрывают грунтом, а после его высыхания — 2-3 слоями краски. Ее наносят равномерно вдоль волокон, каждый слой нужно хорошо просушить.

Распашная или раздвижная?

Конструктивно калитки делятся на два типа: распашные или раздвижные.

Достоинства и недостатки их приведены в таблице:

Тип калитки	Достоинства	Недостатки
Распашная	простота изготовления	зимой необходимо расчищать снег
небольшой вес	полностью отсутствует звукоизоляция
небольшая цена
красивый внешний вид
проверенная временем конструкция с петлями безотказна
Раздвижная	изготовление сложнее, чем распашной	при отключении электропитания могут возникнуть сложности со входом на участок
цена выше (электродвигатель и автоматика стоят дороже простых профилей и листа металла или профнастила)	при поломке электродвигателя требуется время на покупку и замену, в это время калиткой нельзя пользоваться
красивый внешний вид	полностью отсутствует звукоизоляция
небольшая экономия пространства	самостоятельно смонтировать сложно

В целом выбор типа калитки — дело вкуса, хотя многие предпочитают традиционную конструкцию на петлях — так привычней. Основные плюсы раздвижных работ — автоматизация и экономия места для распахивания не столь актуальны для небольших калиток.

Калитка

Калитка должна быть достаточно широкой, чтобы проходящий человек не задевал проем плечами

Установив на участке только въездные ворота, то их придется открывать и закрывать каждый раз, когда нужно выйти за территорию двора. Калитка же избавляет от этой необходимости. Более того, если воротное полотно и калитка изготовлены в едином стилистическом оформлении, такой тандем прекрасно сочетается и украшает двор.

Дополнив калитку доводчиком и электрозащелкой (используется вместе с домофоном и аналогичными системами управления доступом), можно в разы повысить удобство ее использования. Если ворота с автоматическим управлением, а электричество внезапно отключили, через калитку всегда легко попасть во двор, разблокировать привод, открыть створки вручную изнутри.

Главный вопрос – где делать калитку? Остановиться ли на встроенной конструкции или предпочесть отдельно стоящую калитку, которая будет находиться рядом с воротами?

Калитка встроенная

Встроенную калитку устанавливают в распашные ворота и откатные ворота серии Comfort. Три главных аргумента в пользу врезной калитки – экономия средств и пространства, увеличение срока службы ворот.

У встроенных калиток есть ряд особенностей:

ширина врезной калитки не может быть более 900 мм;
проем, в котором будет установлена калитка, не может быть выше 2210 мм и шире 4250 мм. Минимальные значения высоты и ширины проема –3500 х 1835 мм.

Стоит обратить внимание на качество фурнитуры, наличие ручки для открывания калитки и замка для запирания

Калитка отдельно стоящая

Калитка, расположенная отдельно от ворот, более удобна и обладает такими преимуществами, как:

возможность создания уникального дизайна благодаря широкому выбору заполнения;
возможность быстрого ремонта заполнения и даже его полной замены;
безопасность и внешняя привлекательность благодаря скрытому крепежу;
устойчивость к коррозии и различным внешним факторам благодаря высококачественному покрытию и особому типу соединения профилей;
жесткость, снижающая риски провисания полотна калитки со временем.

Как выбрать ширину калитки? В этом вопросе стоит руководствоваться собственными пожеланиями. Подумайте, будет ли вам удобно заходить в калитку, удерживая в обеих руках полные пакеты с продуктами? Нужно ли вам поворачиваться боком каждый раз при входе во двор через калитку? Сможет ли через проем проехать классическая строительная тачка со стройматериалом, к примеру? Проем должен быть достаточно просторным, чтобы человек при входе не задевал каркас плечами и головой.

Важно правильно выбрать ширину проема калитки

Не забывайте – чтобы выдержать экстерьер всего дома в едином стиле, нужно заказывать калитку с тем же заполнением и оттенком, что и ворота. Так, к коттеджам из бруса и бревна прекрасно подойдут ворота и калитка с покрытием, копирующим фактуру древесину. Популярные оттенки: золотой или темный дуб, вишня. А въездные ворота и калитка пурпурно-красного оттенка лучшим образом дополнят экстерьер дома, облицованного красным кирпичом или клинкером.

Ворота и калитка с одинаковым типом заполнения

Вопрос №8: Нужен ли утеплитель?

Бояться, что секционные ворота будут «перекошены» вследствие перепадов температуры, не нужно. Можно не задумываться и о дополнительном утеплении гаража: коэффициент теплопроводности у автоматических ворот почти такой же, как у стен дома. Резиновый уплотнитель, расположенный по периметру проема, обеспечивает герметичность ворот.

У конструкций с высокой теплоизоляцией на стыках полотен устанавливаются уплотнительные прокладки. В качестве теплоизоляционного материала используют пенополиуретан высокой и средней плотности, которым заполняют пространство между стальными листами сэндвич-панели.

Материал для их изготовления

Изделия, защищающие вход, делаются достаточно прочными, чтобы было невозможно сделать проход подручными средствами. Второй критерий выбора материала – декоративность, природность. Жители частного дома много времени проводят во дворе. Прозрачный забор нарушает их уединение.

Уместно будет сделать каркас из бруса. Его недостаток – в недолговечности и необходимости постоянно покрывать дерево защитными составами.

Чертеж для монтажа своими руками

Металлические трубы 20х20, 40х40 и 60х30 мм – универсальные. Они подходят под любое полотно:

профнастил;
металлический лист;
дерево;
пластик;
кованые ворота.

Металлический профиль выдерживает большие нагрузки, легко сваривается, долговечен. Прямоугольные трубы большего сечения идут на раму, перемычки каркаса створок ворот. Профиль меньшего сечения используют для изготовления проема, рамы калитки.

Мастером кованные ворота отличаются высокими прочностью и декоративностью. Они – надежная преграда и украшение двора. Калитка гармонично вписывается в кованый рисунок, легко устанавливается на прочных прутьях. Для основания используется квадратный прут сечением 12х12 мм или труба 60х40, 60х60 мм.

Схема каркаса с размерами

Полотно крепится к каркасу с помощью саморезов. Железные ворота полностью изготавливаются с помощью сварки.

Особенности уличных ворот со встроенной и отдельно стоящей калиткой
