Как выбрать оптимальный вариант ворот?
Для того, чтобы выбрать один из вариантов ворот, необходимо узнать о каждой их разновидности по-отдельности. Самыми популярными среди населения считаются распашные и раздвижные конструкции. Каждая из данных типов имеет свои положительные и отрицательные стороны при возведении и дальнейшем использовании.
Распашная конструкция
Фото варианта распашных ворот.
Распашные ворота (книжка) – самая распространенная разновидность ограждения, которую можно увидеть, в основном, на территории частных домов и дачных построек. Она пользуется популярностью, так как для возведения данной конструкции материалы можно подобрать самые доступные, к тому же установить ее своими руками под силу даже новичкам.
Схема ворот-книжки представляет собой несложный каркас в виде двух или трех столбов, на которые с помощью петель фиксируются створки. В зависимости от того, с какой стороны опор они прикреплены, определяется, вовнутрь или наружу двора будут открываться ворота.
Створки, как правило, выполняются из профильной трубы и внешне выглядят как рамная конструкция, которая может быть обшита различным материалом, таким как дерево или листы из металла
При изготовлении рамы и установке обшивки важно учитывать, что их общий вес не должен получиться слишком большим, так как опорные столбы могут прогнуться, а сами ворота не будут функционировать должным образом
Главным недостатком в использовании распашной конструкции считается наличие свободного пространства для открытия створок. Особенно неудобно ей пользоваться во время зимнего периода, когда появляется необходимость расчищать снег, чтобы заехать или выехать во двор автотранспорту.
Разновидности раздвижных конструкций
Фото консольных ворот с направляющей балкой, расположенной посередине.
Откатные.
Подвесные откатные.
Раздвижные ворота, которые можно сделать самостоятельно, подразделяются на несколько подвидов: консольные, откатные и подвесные. Последние из перечисленных редко используются в качестве части ограждения, так как их конструкция имеет важную отличительную особенность – створки вешаются сверху, что существенно ограничивает высоту автомашин, которые могут заехать во двор.
Консольные и откатные ворота изготавливаются, в основном, для частных и промышленных территорий.
Их конструкции схожи тем, что на опоры вешается одна створка, которая при открытии отъезжает в сторону. Благодаря такой схеме, пространство возле ворот используется самым оптимальным образом.
В отличие от откатной, отличие консольной конструкции в том, что балка, по которой перемещается полотно створки, располагается на каркасе сооружения на разной высоте, в зависимости от предпочтения владельца. Кроме того, она имеет только один столбец-опору.
Такая разновидность ограждения считается самой практичной, но и самой затратной по сравнению с распашными и откатными. Кроме того, установить данный тип ворот своими руками будет достаточно сложно, не имея ранее полученного опыта в строительстве подобных сооружений.
Откатные ворота. Чертеж и схема откатных ворот.
Чертежи, фото и видео откатных ворот своими руками: выбор и установка автоматики
Для установки автоматических откатных ворот понадобится специализированное электрооборудование. Выбор автоматики – это достаточно сложный вопрос, так как он зависит от веса конструкции, условий окружающей среды и многих других факторов
Особое внимание следует уделить таким характеристикам:
Материал шестерней в редукторе – металлические являются самыми надежными и лучше всего переносят неблагоприятные условия окружающей среды. Кроме того, они характеризуются долговечностью. Запас мощности двигателя – при сильном морозе нагрузка на двигатель больше, чем в обычных условиях, поэтому и запас мощности в таком случае должен быть солидным. Тип выключателя – металлический концевой выключатель может барахлить в холодное время года, поэтому для использования в суровом климате лучше выбирать магнитный.
Схема автоматики для откатных ворот: 1 — электромеханический привод, 2 — пульт управления, 3 — фотоэлементы на стойке, 4 — фотоэлементы, 5 — сигнальная лампа, 6 — переключатель, 7 — солнечная панель, 8 — блок аккумуляторных батарей, 9 — многофункциональное устройство O-View
Еще один важный параметр при выборе автоматики – это вес створки. Если он не превышает 500 кг, то можно смело выбирать привод для облегченных ворот, а если доходит до 1 тонны – то нужна автоматика для утяжеленных конструкций. Отдельный тип оборудования применяется для ворот промышленного назначения.
Что касается популярных производителей автоматики для раздвижных ворот, то обратить внимание можно на следующие фирмы:
- Came – французский производитель, продукция которого пользуется большой популярностью в теплых регионах. Зимой на зубчатой рейке и концевых выключателях может намерзать лед, поэтому модели от этой фирмы не рекомендуется использовать в условиях суровой зимы;
- Nice – качественная автоматика для ворот облегченного типа. Стоит относительно недорого, характеризуется долговечностью и износостойкостью в условиях нормальной эксплуатации. Внутренние шестерни изготовлены из пластика, поэтому при превышении допустимого веса могут очень быстро прийти в негодность;
Автоматический привод для откатных ворот
Самостоятельный монтаж автоматики осуществляется достаточно просто, так как в комплекте с набором находится инструкция по установке.
Откатные ворота для участка можно сделать своими руками или заказать готовые и смонтировать
Обзор готовых моделей откатных ворот
Если у вас нет времени, желания или необходимых навыков для того, чтобы изготовить ворота своими руками, можно обратить внимание на ряд готовых моделей от известных производителей:
| Производитель | Особенности |
| Hormann | Крупнейший в Европе производитель гаражных и других типов ворот, а также комплектующих для них. Ворота от компании пользуются большой популярностью и характеризуются высоким уровнем надежности. |
| CAME Group | Ворота этого производителя характеризуются надежностью, безопасностью и простотой в эксплуатации. Продукция фирмы постоянно совершенствуется, а модельный ряд – расширяется. |
| РОЛТЭК | Отечественный производитель откатных ворот, продукция которого отличается демократичной стоимостью и высоким уровнем качества. Один из лучших производителей ворот и комплектующих для них на рынке. |
| DoorHan | Один из фаворитов на рынке ограждающих конструкций, специализируется на изготовлении полного спектра запчастей для всех типов ворот. Компания активно развивается и постоянно улучшает качество своей продукции. |
Как и у любой другой конструкции, у раздвижных ворот есть свои преимущества и недостатки. К положительным можно отнести следующие моменты:
Безопасны для людей, в частности, для маленьких детей. Характеризуются высокими показателями прочности и несущей способности, а также хорошей жесткостью. В холодное время года нет необходимости расчищать снег перед воротами для того, чтобы открыть их.
Откатные ворота для въездной зоны могут быть выполнены из металла, дерева, профнастила и иметь свой эксклюзивный дизайн
Негативные стороны:
- Большинство моделей не предусматривает наличие калитки, т.е. заходить через такие ворота можно, только открывая их полностью.
- Откатные ворота забирают пространство у забора.
- Довольно сложно подобрать направляющие решетки нужного типа, для этого нужно провести большое количество расчетов.
Рассуждать о других преимуществах и недостатках откатных ворот можно достаточно долго, однако одно стоит знать наверняка – такой тип ограждения является достаточно надежным и занимает немного места, что может стать решающим фактором при выборе красивой и функциональной конструкции для загородного участка.
Что понадобится для сооружения своими руками
Как сделать консольные откатные ворота
Основные виды
С учетом того, как створка будет открываться, ворота для забора из профнастила делятся на два вида: раздвижные либо распашные. Каждая конструкция из профлиста имеет достоинства и недостатки.
Распашные конструкции из профлиста
Этот вид воротных конструкций из профлиста самый простой для монтажа своими руками. Распашные изделия имеют два несущих столба, куда крепятся створки, оцинкованные металлическим листом.
Вариант ворот и калитки
Установленные гаражные воротные системы можно сделать с открытием вручную либо оборудовать автоматикой. Причем встраивать электрический привод можно для створок изделий любого размера.
Самодельные распашные воротные системы просты в монтаже, но есть один недостаток – требуется пространство, чтобы открыть створки в гараж.
Откатные системы
Наиболее удобными в эксплуатации являются откатные конструкции из профлиста. Их устройство сделано так, что полотно во время открывания отъезжает в сторону, что значительно экономит место.
Откатные ворота
Помимо этого, после монтажа раздвижной конструкции из профлиста отпадает надобность очищать территорию от снега, чтобы открыть створку зимой. Но, невзирая на множество преимуществ, есть определенные недостатки:
- для установки воротной системы потребуется покупка некоторых дополнительных комплектующих элементов для монтажа;
- заливка фундамента производится по более сложной схеме;
- стоимость этих воротных систем из профнастила намного дороже.
Такие воротные системы чаще всего оборудуют автоматикой. Открывать вручную конструкцию ворот из профлиста очень сложно.
Схема движения створки
Складные конструкции из профлиста
Воротная система представляет собой вертикальные створки, соединяющиеся друг с другом и работающие по принципу «гармошки». Створка перемещается на роликах по направляющим вверх. Воротные системы небольшие по размерам, поэтому могут устанавливаться в любой части проема. Но такая конструкция является не очень надежной.
Декоративные изделия
Эти воротные конструкции, как правило, декорируют аркой, разными элементами ковки. Чтобы соорудить красивую модель с художественными элементами декора, необязательно иметь кузнечный опыт и уметь ковать. Все можно купить в магазинах. Для установки кованых деталей необходимы лишь навыки сварщика.
Красивое фото конструкции ворот из профлиста можно посмотреть ниже.
Вариант с ковкой
Проведение замеров
Прежде, чем разработать чертеж гаражных ворот, необходимо произвести качественные замеры проемов для их установки.
Для этого понадобятся:
- Рулетка.
- Уровень строительный.
- Металлический метр.
Наиболее распространенными стандартными параметрами для изготовления гаражных проемов являются:
- Ширина (см. Ширина ворот гаража в разных вариантах). Ее размеры должны быть достаточными для свободного проезда среднестатистического легкового авто. При этом между машиной и краем гаражного проема промежуток должен быть свыше 300 миллиметров. По возможности расстояние лучше брать немного больше. Это позволит в случае приобретения автомобиля с большими габаритами не переделывать ворота.
- Высота. Она не должна быть менее двух метров (см. Оптимальная высота ворот гаража).
- При формировании размеров проема гаража должны учитываться дополнительные припуски для монтажа рамы. Оптимальные размеры проема:
- ширина – от 250 до 550 сантиметров;
- высота — от 210 до 240 сантиметров.
Чертеж рамы для проема в гараже
Чертеж ворот
Учитывая полученные после замеров величины, можно разработать чертежи, по которым будут изготовлены ворота, не создающие в будущем дополнительных проблем. Обычно проем укрепляется рамой, что уменьшает размеры каркаса створок распашных гаражных ворот.
Чтобы ставни конструкций свободно и плавно перемещались, между каркасом ворот и рамой выбирается зазор свыше 10 миллиметров, оптимальный размер — 20 миллиметров, как на фото.
Чертеж гаражных ворот
На чертеже имеются ребра жесткости с указанием размеров между ними. В зависимости от конструкции эти величины могут меняться: при установке дополнительных горизонтальных ребер; увеличении размеров конструкции в целом.
Чертеж калитки
Калитка для гаражных ворот
Особенность чертежа калитки для распашных гаражных ворот — наличие кармана под врезной замок и ушей под крепления навесного замка. Размеры на чертеже выбираются для прохода ростом взрослого мужчины со средним ростом 1,75 метра. Расстояние от низа калитки до замков меняется при изменении количества запоров на чертеже.
Размеры самого кармана, для крепления врезного замка, зависят от габаритов замка. Зазоры с каждой стороны выбираются в пределах до 3 сантиметров с каждой стороны замка.
Конструкция гаражных ворот
Проем для устройства подъемных ворот
Так же как и для установки распашных вначале разрабатываются чертежи подъемных гаражных ворот.
Для этого, прежде всего, определяются размеры проема:
- Определяется ширина и высота проема. Снимаются размеры в трех местах по ширине и в двух по высоте существующего проема и выбирается большая величина.
- Измеряются боковые расстояния. Они должны быть с каждой стороны больше 15 сантиметров. При установке дополнительного оборудования расстояния выбираются:
- для осевого привода – от 35 до 45 сантиметров;
- для цепного редуктора – от 24 до 36 сантиметров.
Выбирается размер притолоки. Для подъемных ворот она должна быть от 25 до 30 сантиметров. При размере притолоке менее 11 сантиметров, для установки потолочного привода, его следует увеличить занижением проема установкой профильной трубы, деревянного бруса. Снаружи, чтобы закрыть конструкцию монтируется фальш-панель.
Чертеж проема ворот
На рисунке в проеме:
- B — ширина в свету;
- H — высота в свету;
- b1 — левый заплечик;
- b2 — правый заплечик;
- h – притолока.
Сборочный чертеж подъемных ворот
После определения размеров проема, заказываются чертежи подъемно поворотных ворот для гаража. Сложность их изготовления и монтажа, не гарантирует качественное изготовления конструкции.
Лучше пригласить специалистов, которые не только все сделают правильно, но и выполнят регулировку плавности хода устройства, дадут гарантию на определенное время работы всех механизмов. Чтобы понять все нюансы монтажа гаражных ворот рекомендуется просмотреть видео.
https://youtube.com/watch?v=5WEpOnTbuao
Чертежи, схемы, эскизы и конструкция откатных ворот
Монтируем несущую раму
Первый этап работ после приобретения необходимых материалов и подготовки инструментов – изготовление и монтаж несущей рамы.
Данный элемент состоит из внутренней и наружной частей. Работы выполняются в такой последовательности:
- с помощью болгарки отрезается восемь кусков уголка, длина четырех из них – по ширине конструкции, остальных – по размеру высоты;
- нарезанный уголок раскладывается на плоскости, угольником проверяется прямолинейность углов между элементами;
- сваривается рама;
- наружная сторона стыков тщательно выравнивается болгаркой.
Чтобы конструкцию не повело при сварке, рекомендуется предварительно выполнить прихватки и зафиксировать элементы стальным арматурным прутом, впоследствии срезаемым. Дополнительную жесткость конструкции придадут небольшие куски металлических уголков, вваренных по углам.
Как устроены распашные ворота. Стандартная схема
Как уже упоминалось выше, главным преимуществом конструкции распашных ворот является простота устройства. Основу составляет всего несколько элементов: столбы, рама створок с обшивкой и фурнитура, у всех из них есть особенности.
Стойки или опоры для крепления ворот
Изготавливаются из разных материалов, но обычно устанавливают металлические трубы в качестве закладной детали, кирпичные опоры. Существует альтернативный вариант – отдельно столбы не используются, а крепление ворот осуществляется непосредственно на торце передних стенок, для жесткости предусматривают закладные детали или раму из металлических уголков. Выбор делают с учетом характеристик створок, их размеров и веса, типа материала. Чем они крупнее, тем массивнее должны быть опоры и закладные детали.
Рама для жесткости
Выбор материала зависит от проекта гаража. Какие варианты рассматривают:
деревянные ворота: более легкие, материал дышащий, значит, плотная установка не повлияет на интенсивность вентиляции, отмечают и легкость работы с ним – это важно, когда монтаж выполняется своими руками, но у деревянной конструкции есть и недостатки, среди них отмечают низкую прочность, подверженность внешним факторам (прежде всего, осадкам);
металлические: отличаются надежностью, долговечные, но для изготовления понадобится опыт работы со сварочным аппаратом и выполнения сварки, для установки необходимо предусмотреть раму на торце стены гаража, где устанавливаются петли, или закладную деталь.
Отделочный материал для обшивки
Перед началом процесса монтажа распашных ворот своими руками нужно продумать, как они будут выглядеть. Вариантов довольно много. Какие можно рассматривать:
- в основе – один материал: вариант имеет преимущество – не придется думать, как поведут себя створки при сочетании материалов с разными свойствами;
- комбинированные ворота: предполагают использование обшивки разных типов, можно сочетать даже дерево и металл – доски крепятся на железной раме, в этом случае учитывают отличия свойств материалов, чтобы создать более прочную конструкцию.
Виды обшивки, которые можно применять:
- дерево;
- металл;
- профнастил;
- кованые элементы.
По внешнему виду и уровню привлекательности все варианты примерно равны, однако несколько лидирует последний из них, к тому же его можно комбинировать с другими. Представительно выглядят ворота из профлиста и ковки.
Фурнитура: задвижки, замки, петли
Необходимо продумать, какой замок будет применяться, подобрать ручки, задвижку, петли. Чтобы ворота долго использовались, необходимо выбирать фурнитуру высокой ценовой категории, проверенной марки, учитывая нагрузку.
Автоматический механизм
При выборе необходимо учесть ширину ворот, а также вес конструкции. Это позволит определить мощность электропривода. Можно приобрести узел автоматики в полной комплектации. Для обеспечения безопасности предусматривается индикация, предупреждающая о начале движения ворот. Причем узел автоматики не портит дизайн конструкции. Можно управлять им дистанционно, это облегчает эксплуатацию.
Особенности модели и сфера применения
Раздвижные ворота на роликах
Ворота представляют собой разновидность раздвижной конструкции. Принцип действия основывается на отъезде полотна в сторону вдоль ограждения снаружи или стены внутри помещения. Балка крепится на опорном столбе в верхней области проема.
Ворота подвесного типа включают полотна или створки, а также комплектующие. Фурнитуру составляют ролики, кронштейны, крепления и направляющие. Правильно выбранные детали обеспечивают высокий уровень функциональности, надежность, привлекательный внешний вид и долговечность эксплуатации.
Подвесные ворота на роликах отличаются надежностью. Могут применяться как для частных гаражей и загородных домов, так и для заводских и складских помещений. Модель удобна, может использоваться при любой температуре.
Изготовление распашных ворот для гаража
Одному человеку, даже при наличии необходимых навыков, полностью выполнить работы будет проблематично из-за большого веса некоторых элементов. Поэтому для монтажа целесообразно пригласить помощника.
Сварка рамы
Сварка рамы из профильной трубы
Чтобы сделать гаражные ворота своими руками, нужно подготовить раму. Делать это начинают только после того, как будет возведена фронтальная стенка. Из уголка вырезают 8 элементов, 4 из которых соответствуют в длину высоте проема, а оставшиеся – ширине. Из них формируются наружная и внутренняя части рамы. Элементы укладывают на ровную плоскость и измеряют углы. Убедившись в том, что все детали имеют прямые углы, их сваривают швами. Если в процессе прямота нарушилась, это корректируется сделанным из обрезков рычагом. При необходимости возможно также приваривание добавочных уголков. Когда дефекты будут ликвидированы, рама шлифуется.
Сварка каркасов створок
Каркас делают из труб металлопрофиля. При нарезке не следует забывать о необходимости технологического зазора в 10-20 мм между каркасом и рамой. Он нужен, чтобы конструкция отрывалась свободно. Проверив углы, производят сварку. Чтобы ворота были надежнее, в каркас по высоте устанавливаются ребра жесткости. В каждую створку монтируются два таких элемента. Если конструкция отличается большой длиной или весом, число ребер увеличивается.
Монтаж металлических листов
Лист для первой створки вырезают таких габаритов, чтобы он закрывал внахлест вторую сторону на 20 мм. Потом производится его прихватка к каркасу. Для второй створки лист вырезают, учитывая нахлест. Он должен не доходить до края на 20 мм. Чтобы полотно не повело, листы привариваются точечно. Если накладываются сплошные швы, каркасные трубки струбцинами фиксируются к швеллерным элементам. Сварочные работы ведутся поочередно с двух сторон фрагментами по 0,1 м.
Крепление петель
Петли должны соответствовать весу конструкции
Нижнюю часть петель фиксируют к несущей раме, верхнюю – к полотну. Сделать их надежнее можно, используя внутренние вложения из тонких прутков арматуры. Швы зачищаются. Самый надежный замок для таких ворот – сувальдный. Возможно и использование врезной модели.
Покраска
Красят ворота каждые 2 года с целью предохранить полотно от коррозионных явлений. Поверхность обезжиривают растворителем, грунтуют специальным составом и после его высыхания покрывают окрашивающей смесью. Для этого подойдет валик или пульверизатор.
Необходимые материалы и инструменты
Необходимо заранее приобрести все необходимые материалы для работы. Для этого замеряем размеры проема для въезда и толщину стен.
Нам понадобится следующее:
- Стальной равнополочный уголок. Его ширина должна быть около 7,5 сантиметров. Он понадобится для создания створок и установки рам на стены возле проема для въезда.
- Такой же уголок, но 6 сантиметров. Он необходим для раскосов.
- Металлический лист. Его толщина – от 2 миллиметров и больше. Он нужен для дверного полотна и связей для рам.
- Навесы в форме цилиндра для установки снаружи.
- 4 задвижки. Их можно купить или сварить при помощи кругляка.
- Замки.
Кроме материалов, нам нужны и инструменты:
- Аппарат для сварки.
- Болгарка для сварки.
- Дрель и набор сверл.
- Струбцины для фиксации деталей.
- Приспособления, которые нужны, чтобы замерять размеры (линейка, рулетка и уровень).
- Обычные инструменты для слесарных дел (молоток, плоскогубцы).
- Круги по металлу.
- Сварочные электроды (3 миллиметра в диаметре).
- Шайбы, болты и гайки (для замков).
Эмаль и грунтовка (если вы хотите покрасить ворота).
Достоинства и недостатки откатной конструкции дачных ворот
Многих интересует, почему выбирается откатная конструкция? Сложность исполнения откатного механизма выше, а стоимость — больше. Но перечень преимуществ у откатных ворот своими руками намного шире, чем список недостатков.
Достоинства откатных воротных створок:
Простые действия при открывании створок, без приложения чрезмерных усилий. Невысокая цена на строительный комплект, низкая себестоимость конструкции. Собранные ворота своими руками можно автоматизировать и механизировать, не усложняя конструкцию
Открытые створки ворот не нужно фиксировать, как распашные створки, что особенно важно при ветре на открытой местности. Каждую или любую из половинок ворот можно остановить в любом месте при наличии системы автоматического открывания
Автоматизированный объект можно снабдить блокировкой. При должной защите всех узлов и механизмов срок без службы ворот без ремонта – 50 лет и более. Если необходимо провести плановый или срочный ремонт, ворота продолжат работать даже при отключении электронных и электрических систем.
Отрицательные моменты при эксплуатации ворот своими руками:

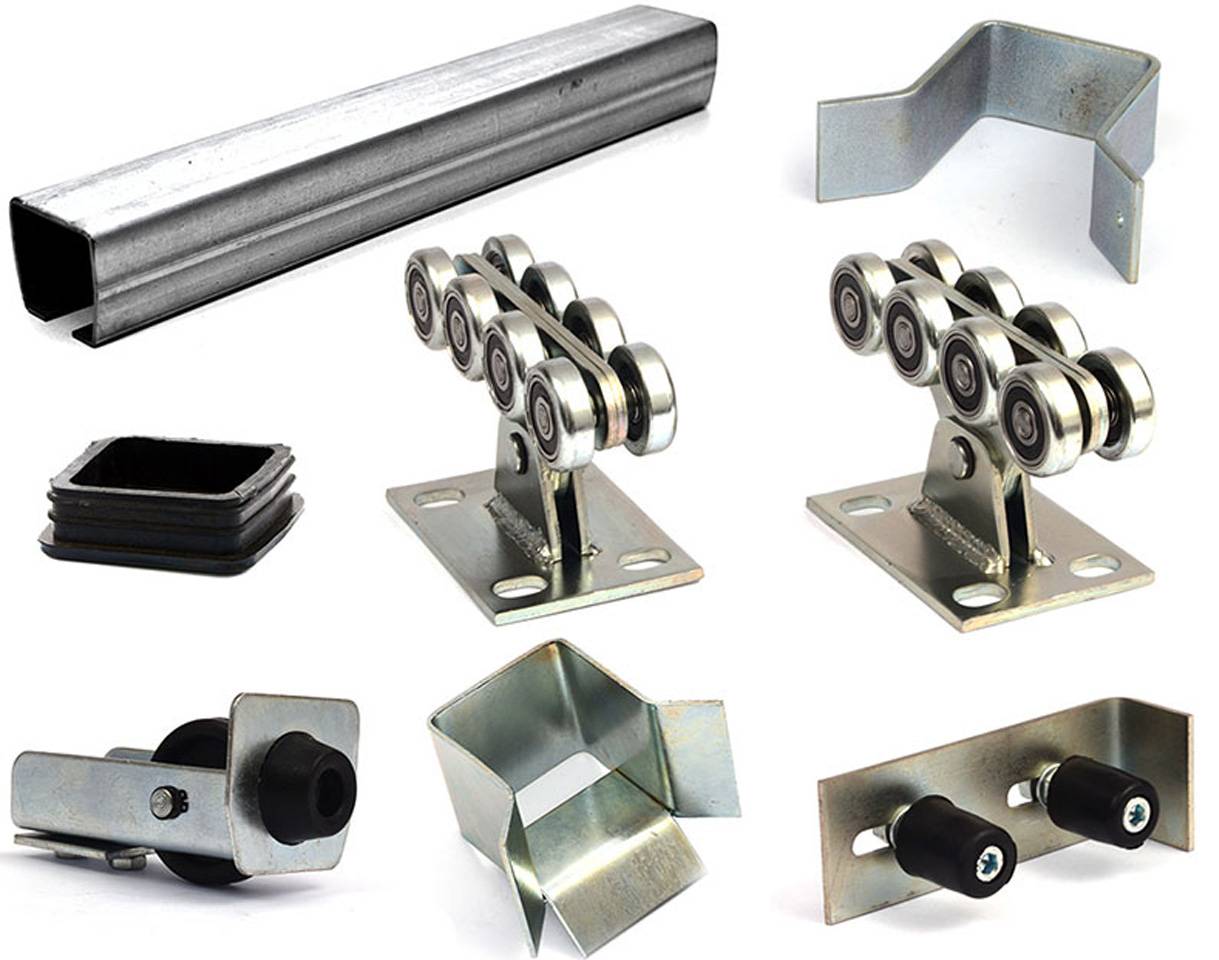

- Чтобы смонтировать ворота своими силами, покупается специальная фурнитура.
- Под столбы воротных створок необходимо обустраивать мощный заглубленный фундамент.
Секционные ворота
Секционные ворота были изобретены в Германии 40 лет назад, и сегодня это один из самых распространенных в мире видов гаражных ворот. С недавних пор секционные ворота начали набирать популярность и в России. Существует множество фирм, предлагающих соответствующие услуги по монтажу, но можно сделать гаражные ворота из сэндвич-панелей своими руками.
Характеристики
Принцип работы секционных ворот довольно прост – подъемный механизм поднимает и убирает под потолок гибкое полотно ворот. Полотно состоит обычно из 4-6 секций, скрепленных шарнирами. Когда ворота открываются, секции сдвигаются вверх, укладываясь друг на друга. Барабаны и тросы обеспечивают плавное равномерное смещение секций по направляющим вдоль рамы и под потолком.
Секционные ворота имеют стандартные размеры: от 2 до 6 м в высоту, до 5 м в длину (иногда под заказ изготавливают ворота 7 м), ширина каждой секции составляет от 36 до 61 см.
Рекомендуется делать секционные ворота с наиболее малыми габаритами, поскольку компактные конструкции более стабильны, а риск блокировки снижается к минимуму. Тяжелые большие модели очень часто заклинивают в направляющих пазах.
Толщина сэндвич панелей для строительства секций определяется в зависимости от того, будет отапливаться закрываемое помещение или нет. Для простого неотапливаемого гаража или склада подойдет «холодная» панель толщиной 20 мм. Более толстые утепленные секции (35-45 мм) по теплоизоляционным характеристикам можно сравнить с кирпичной кладкой в 1,5 кирпича. Между секциями из сэндвич-панелей устанавливается пробковый материал, обеспечивающий максимально плотное примыкание модулей. Также его задачей является предотвращение образования «мостиков холода».
По нижнему краю ворот проходит эластичный уплотнитель, который не позволяет металлической секции примерзать к полу в холодное время года.
На все секционные ворота из сэндвич-панелей необходимо установить электропривод с возможностью ручного управления на случай отключения электропитания. Электромотор обычно устанавливают на среднем рельсе, регулирующем движение гаражных створок.
Установка
Изготовление секционных ворот своими руками позволит существенно сэкономить деньги и реализовать свой творческий потенциал. Вы можете разработать индивидуальный дизайн и сделать все по-своему, однако в процессе могут возникнуть определенные сложности с конструкцией. В техническом плане фирменные ворота отличаются большей надежностью и долговечностью. Так, на «покупных» воротах есть специальный механизма, исключающий аварийное падение полотна.
Оптимальным решением будет сборка секционных ворот по оригинальным чертежам с использованием более дешевых деталей. Например, вы можете приобрести подержанный механизм надежного проверенного производителя.
Чтобы самостоятельно установить секционные ворота, вам потребуются следующие инструменты и материалы:
- сэндвич-панели;
- торсионный механизм;
- направляющие;
- крепежи;
- пассатижи;
- набор гаечных ключей;
- пистолет для клепания;
- молоток;
- рулетка;
- строительный уровень;
- дрель;
- защитные перчатки и очки;
- перфоратор.
Установка секционных ворот осуществляется в несколько этапов:
- Подготовка помещения и дверного проема. Снимите замеры ширины проема сверху, снизу и посередине. Самое большое значение возьмите за основу.
- Отрегулируйте горизонтальность пола при помощи строительного уровня. Допустимая погрешность составляет не более 0,1 см.
- Проследите, чтобы притолока и заплечники находились в одной плоскости. Они должны быть изготовлены из прочного материала и укреплены металлическим каркасом, поскольку будут принимать основную нагрузку во время работы ворот. Оптимальные габариты для притолоки составляют от 25 до 50 см, для заплечников – примерно 45 см.
- Рассчитайте минимальную глубину ворот: высота + 50 см (обычные ворота), высота + 100 см (ворота с электроприводом).
- Оштукатурьте проем перед установкой ворот.
- Перенесите схему ворот из инструкции на проем, отметьте точки крепления горизонтальных и вертикальных профилей.
- Выставьте и зафиксируйте вертикаль проема.
- Несущие детали надо начинать прикреплять с нижней ламели, а сборку полотна с нижней секционной панели.
- Верхнюю створку полотна максимально плотно пододвиньте к защельнику, отрегулировав верхние кронштейны.
- Укрепите механизм управления, ручки и засовы.
- Установите уравновешивающие пружины и натяните подъемные тросы.
- Установите и подсоедините электропривод и ограничитель хода полотна.
Осталось лишь проверить работу ворот и наслаждаться плодами своего труда.
Утепление
После изготовления конструкцию необходимо окрасить, для обеспечения защиты от коррозии и придания привлекательного внешнего вида. Вначале наносится грунтовка, а после ее высыхания – два слоя краски выбранного цветового оттенка.
К внутренней поверхности створок крепится обрешетка из деревянного бруса. В качестве изолирующего применяется рулонный или листовой материал. Расстояние между элементами обрешетки принимается, в зависимости от размеров листов утеплителя. Альтернативный вариант – использование пенопласта. Он плотно помещается между брусьями обрешетки, стыки задуваются монтажной пеной.
Утеплитель плотно помещается между брусьями, сверху закрывается пленкой. Облицовка выполняется из вагонки или другого подходящего материала.
Ворота должны быть изготовлены не позже окончания подготовки фундамента, поскольку их монтаж выполняется одновременно с возведением стен. Допускается выполнить сборку створок позже, но рама устанавливается при производстве кладки.
Если правильно учесть все необходимые параметры и выполнить сборку и монтаж без отклонений от технологии, особенных проблем с устройством гаражных ворот не возникнет. Главное – оставаться внимательным и не допускать ошибок.
