Ставим столбы

Наиболее популярный вариант материала для опор – металлические трубы. Устанавливаются они быстро, стоят недорого, надежные и служат долго.

Точный показатель заглубления подбирается в зависимости от типа грунта, климатических условий региона. Он должен быть ниже уровня промерзания почвы, чтобы опоры под действием морозного пучения не начало выталкивать наружу.

Металлические столбы допускается вкапывать, но гораздо надежнее их бетонировать.

Рекомендуем: «Пошаговая инструкция по бетонированию опор».

На устойчивых грунтах допускается выкладывать кирпичные, каменные опоры. В этом случае потребуется обустройство надежного фундамента.

Дерево в качестве опор не подойдет из-за низкой устойчивости в влаге, ограниченному сроку службы.

Последующие этапы

Выбор и монтаж

Выбор подходящего типа фундамента зависит от многих факторов, но в первую очередь на это влияют характеристики грунта, удаленность от автомобильной дороги и вес самого ограждения.

Ограждение участка изгородью

Опоры

Так как стоимость варианта с установкой опор является наиболее низкой по сравнению с другими предложенными, то и популярностью он пользуется наибольшей. В качестве опор применяют деревянные или асбестоцементные столбы.

При выборе первого варианта потребуется предварительная обработка антисептиком. Часть столба, предназначенная для заглубления, должна отличаться максимальной прочностью, поэтому предварительно ее обрабатывают паяльной лампой, а затем – битумной грунтовкой.

Технология установки опор состоит из следующих этапов:

Отметить места для установки опор

Важно помнить, что максимальное расстояние между ними должно составлять не более 3 м.

Применив ручной ямобур, в отмеченных местах необходимо вырыть ямы глубиной от 1 до 1,5 м и шириной 150 мм. Глубина ямы зависит от высоты будущего ограждения

То есть чем выше забор, тем глубже необходимо делать ямы.

На дно каждого углубления необходимо насыпать слой (150–200 мм) среднефракционного гравия. Затем установить столбы, используя отвес для строго вертикального направления, и залить все цементным раствором.

Для того чтобы опоры были более прочными, с обеих сторон опор стоит приварить металлические пруты, которые также углубляются в землю.

Для застывания цемента потребуется не менее трех дней, поэтому в этот период все работы необходимо прекратить.

Каркас

После того как фундамент под опорными столбами застынет, можно приступить к следующему этапу – сборке каркаса для забора. Технология заключается в навешивании на опорные столбы профилей сечением 40х25 мм, служащих перекладинами. Процесс делится на несколько этапов:

Располагать лаги требуется в два ряда: на расстоянии 4 см от верхней точки опор и на расстоянии 4 см – от края земли.
Высокий забор (более 2 м) требует установки еще и третьего ряда перекладин, который размещается посередине.
Для крепления перекладин к опорным столбам применяются саморезы, под которые подкладывается уплотнитель, который предотвратит коррозионные процессы. Для более прочного крепления применяется электросварка.

Для того чтобы защитить все металлические элементы конструкции от коррозионных процессов, необходимо покрыть их специальной грунтовкой.

Профнастил

Монтаж забора завершается креплением профлиста к готовому каркасу. Несколько советов:

Для крепления применяются саморезы с уплотнительной подкладкой.
Крепление листов обязательно стоит выполнять внахлест на одну волну для увеличения прочности ограждения.
Интервал между креплениями должен составлять не более 50 см.

Для обеспечения собственной безопасности стоит использовать плотные перчатки для хозяйственных работ, поскольку материалом можно легко пораниться.

Как установить ворота самостоятельно

О материалах и инструментах

Воплощение строительных планов в жизнь невозможно без определённых материалов и инструментов. После снятия всех размеров , прорисовки чертежа и определения нужного количества рабочего материала необходимо провести закупку. Речь идёт о составляющих элементах и подготовке нужного инструмента. Для обустройства ворот нам понадобятся профильные трубы разного диаметра. Ведя речь об основных столбах надо понимать, что трубы должны быть в размерах 100/100. Говоря о перемычках показатели профильных труб подходят в пределах 25/25. Под каркас подойдут трубы 50/50. Обшивать каркас можно используя профнастил. Можно использовать всю палитру расцветок, подбирая нужное сочетание ворот и калитки.

Если говорить о дереве, необходимо понимать, что это дорогой обшивочный материал. Зато, он смотрится более выигрышно, в сравнении с другими видами обшивки. Однако, гниение дерева и чувствительность к механическим воздействиям, может свести на нет все ваши усилия. На помощь придут средства защиты древесины от негативного влияния природных явлений. Речь идёт об обработке древесины разными пропитками от разрушения, которые продлевают срок службы.

Кованые элементы придают конструкции внушительный вид и солидность. Смотрятся мощно и красиво. Ворота из профильных труб в сочетании с коваными элементами – это дорогой вариант. К тому же, ворота и калитки из профильной трубы должны держаться на мощных петлях во избежание перекоса под собственной тяжестью со временем.

Нужно приобрести саморезы по металлу. Нужно купить грунтовку и краски, если обшивать каркас деревом. Для сварки ворот и калитки из профильной трубы нужно подготовить ряд инструментов. Это:

Сварочный аппарат с электродами. Болгарку, которая будет резать трубы на составляющие части в заданных размерах

Важно не забыть дрель. Измерительные инструменты, в том числе: рулетку, уголок, уровень

Нужно запастись кругом для шлифования сварочных швов. Понадобится ступица и молот.

И нужно купить кисть для обработки и покраски рабочей поверхности.

Проектирование

Из чего сделать ворота, калитку и столбы

Расчет необходимого количества материалов для ворот с калиткой из профнастила можно сделать только на основании чертежа ворот, на который нанесены следующие данные:

ширина проема между опорными столбами;
размеры распашных створок;
конфигурация несущего каркаса створок с указанием материала и сечения его составных элементов;
количество, расположение и габариты опорных столбов;
место установки и размеры калитки;
монтажные места приваренных петель;
информация о замке и фиксаторах.

При необходимости, на чертеж следует нанести элементы усиления конструкции для повышения сопротивления ветровым нагрузкам. В состав комплекта материалов входит:

профилированный лист для обшивки;
стальные трубы 60х60 мм с толщиной стенки 2,5-3,0 мм для установки в качестве опорной стойки столбов;
профильные трубы 40х40 мм или 60х20 мм для сборки несущего каркаса створок и калитки;
саморезы с шестигранной головкой для закрепления профлиста;
металлический лист или полоса для изготовления косынок и закладных;
сварную сетку для армирования кирпичной кладки столбов;
петли, замки защелки и нижние фиксаторы;
грунтовку, краску, растворитель;
сварочные электроды.

Усиление конструкции каркаса осуществляется при помощи профильной трубы 20х20 мм или равнополочного уголка такого же размера. Для дополнительного художественного оформления ворот можно приобрести кованые элементы декора, которые будут приварены по верхнему краю створок.

Характеристики профнастила для ворот и забора.

Изготовление ворот из пиломатериала

Что стоит учесть при монтаже распашных ворот?

Расходные материалы и инструменты

На основании чертежа стоит определиться с используемыми стройматериалами и их количеством. Для создания ворот нужно купить:

профнастил;
самонарезающие шурупы;
труба из стали с сечением не меньше 60 на 60 мм и толщиной стенки 3 мм;
профильного типа трубы типовых размеров 60 на 20 мм или 40 на 40 мм;
профтруба сечением 20 на 20 мм;
стальной лист;
замок, петли, фиксаторы;
грунтовка для металла и красящее средство;
элементы для декора (если вам будет нужно).

Инструменты, которые нужно подготовить: сварочный агрегат, дрель-шуруповерт, уровень, ножницы для листов из стали, рулетка, болгарка, кисти.

Структура и конструкция воротного портала

Структура ворот из профнастила

На первый взгляд задача по самостоятельному изготовлению и монтажу въездного портала кажется сложной. Особенно, если навык в монтаже и сварке отсутствует. На самом деле обзавестись таким навыком не составит большого труда. Всё, что потребуется для начала – это умение точно производить расчёты и внимательно отнестись к выбору материала под будущий каркас и обшивку. Разумеется, не стоит забывать о про дополнительные материалы и прочую важную атрибутику: саморезы, ручки, петли и т.п.

Обычно, ворота состоят из двух створок, открывающихся вовнутрь или наружу. Каркас для каждой створки изготавливается отдельно из металлопрофиля. Для периметра используют уголок размерами 50×50мм. Он обеспечивает хорошую жёсткость для конструкции, а потому считается наиболее приемлемым вариантом.

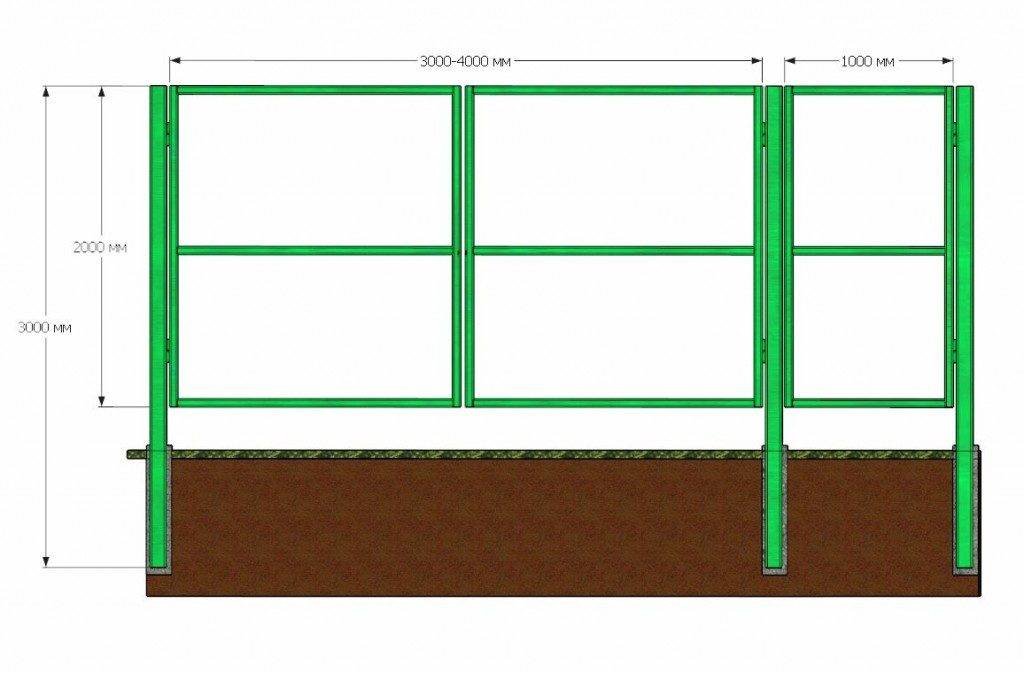

Схема калитки ворот

Для проведения более точных расчётов материала потребуется определить параметры створок, их высоту и длину. Для этого необходимо определиться, для каких автомобилей будет использоваться данный въезд на территорию участка. Если речь идёт об обычных легковых автомобилях, то 4 м в длину будет достаточно. А вот для грузовых машин проём придётся расширять вплоть до 6-6,5 м. Следовательно, размеры створок могут быть по 2-3 м в длину каждая. Оптимальная высота ворот для легковых автомобилей – 2-2,2 м.

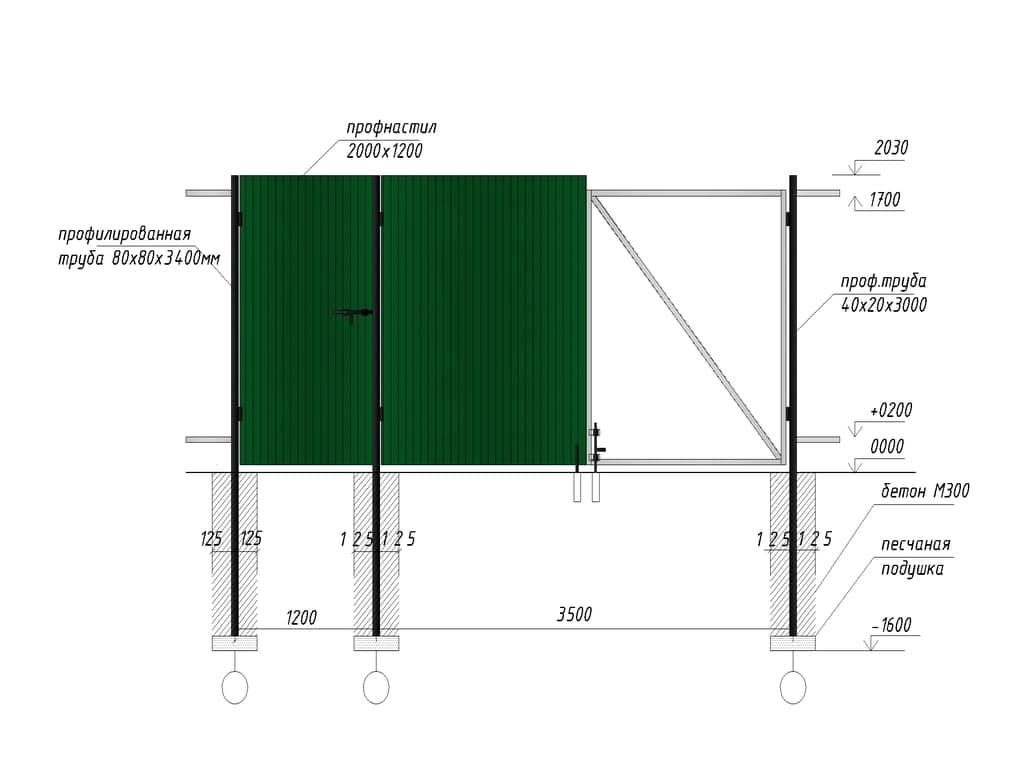

Чертёж стандартных ворот под профнастил

Лишь после произведения всевозможных расчётов можно приступать к следующему этапу – нарезке профнастила по выбранной схеме.

Как установить конструкцию на участке?

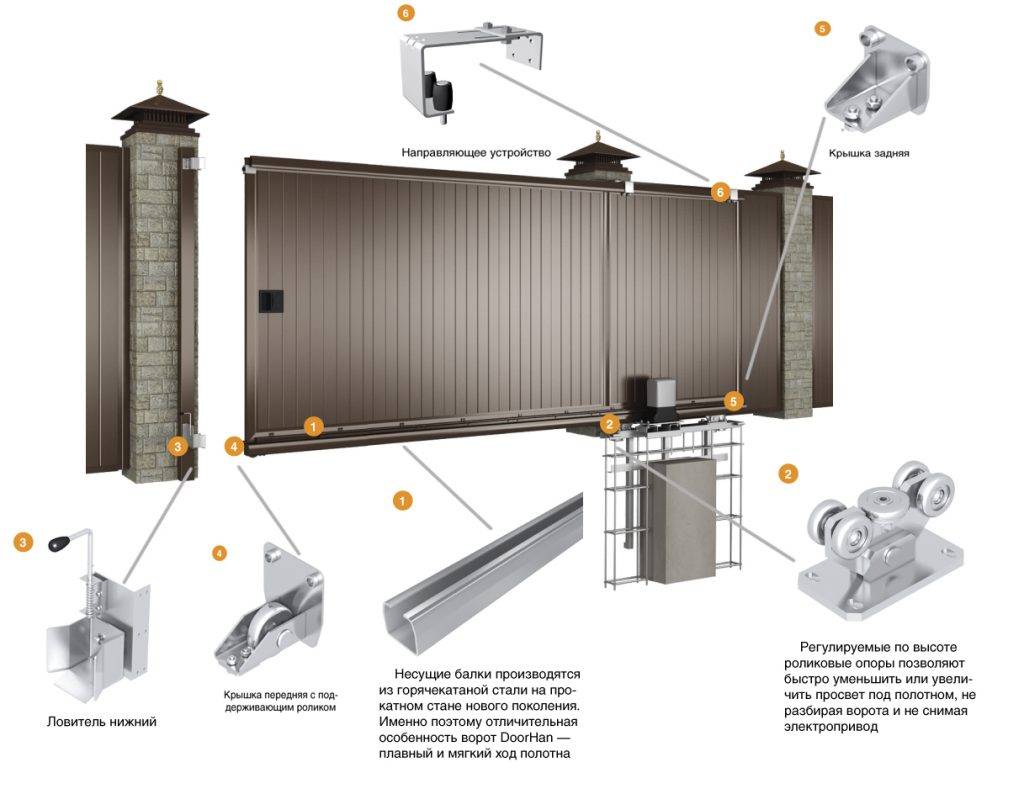

Все начинается с приобретения расходных материалов и фурнитуры. Для сборки понадобятся:

Регулируемая подставка.

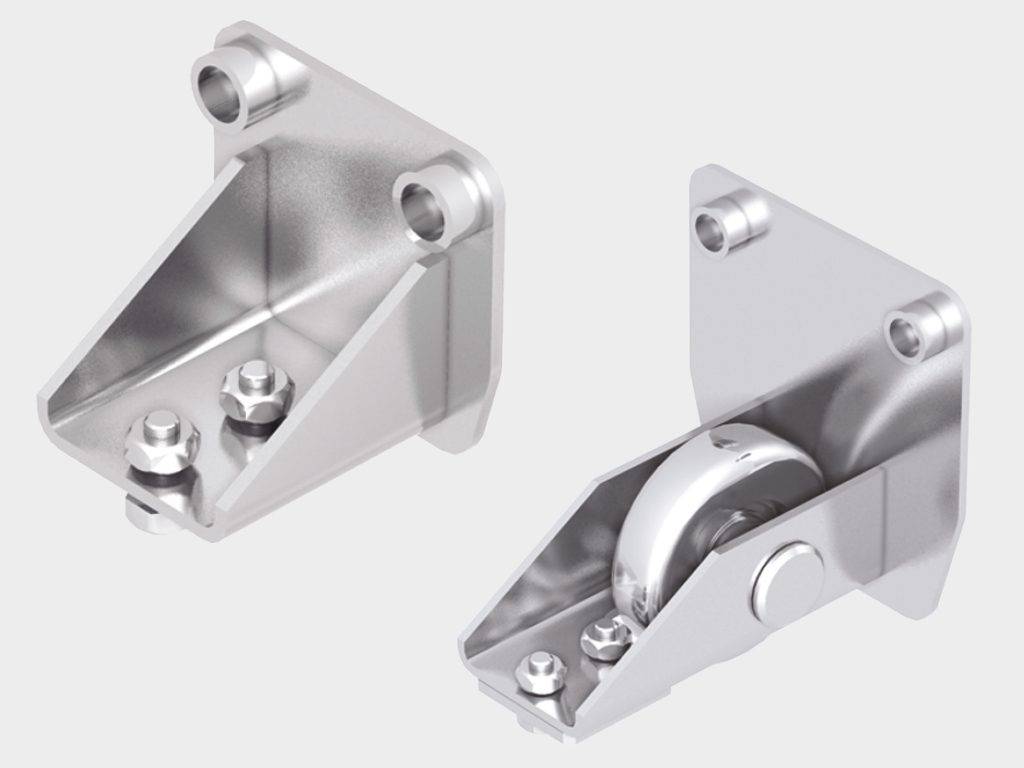

Уловитель (2 штуки).
Направляющая рельса.
Фиксатор с роликами для верхней части.
Зубчатая цепь.
Съемный концевой ролик.
Пластины для фиксации каретки.

Установка откатных ворот в Москве и в других местах должна выполняться только качественной фурнитурой. Чтобы не прогадать следует сделать заказ у профессионалов. Наша фирма предоставляет полный комплект для монтажа, изготовленный по индивидуальному заказу.

Установка автоматических моделей выполняется по следующему плану:

Создание траншеи и заливка прочного фундамента.
Монтаж проводов.
Крепление роликовых элементов.
Фиксация полотна на прокатный механизм.
Закрепление фурнитуры.
Регулировка и подключение автоматики.

Прежде, чем приступить к сборке, следует осмотреть выбранную территорию. Для нормального функционирования нужно оставить пространство вдоль забора в 1,5 раза шире, чем проем, а глубиной до 40 см.

Следует помнить при обустройстве участка, что створка отодвигается по внутренней стороне забора. Монтаж откатных ворот в Москве и Московской области должна выполняться на ровной поверхности. Бугры или впадины увеличат нагрузку на автоматику, и выведут ее из строя.

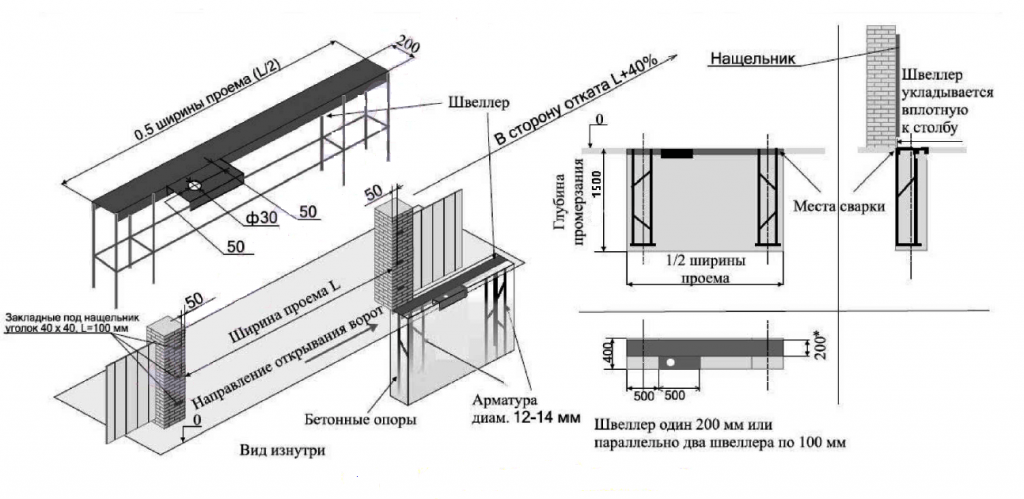

На закладку фундамента и рытье траншеи влияет тип грунта и масса конструкции. Для выполнения сварочных работ лучше пригласить мастера, поскольку исправление ошибки обойдется дороже. При соблюдении всех правил, конструкция прослужит долго, без осложнений.

Монтаж под ключ – одна из услуг нашей компании. Обратившись к профессионалам, вы сэкономите время и силы.

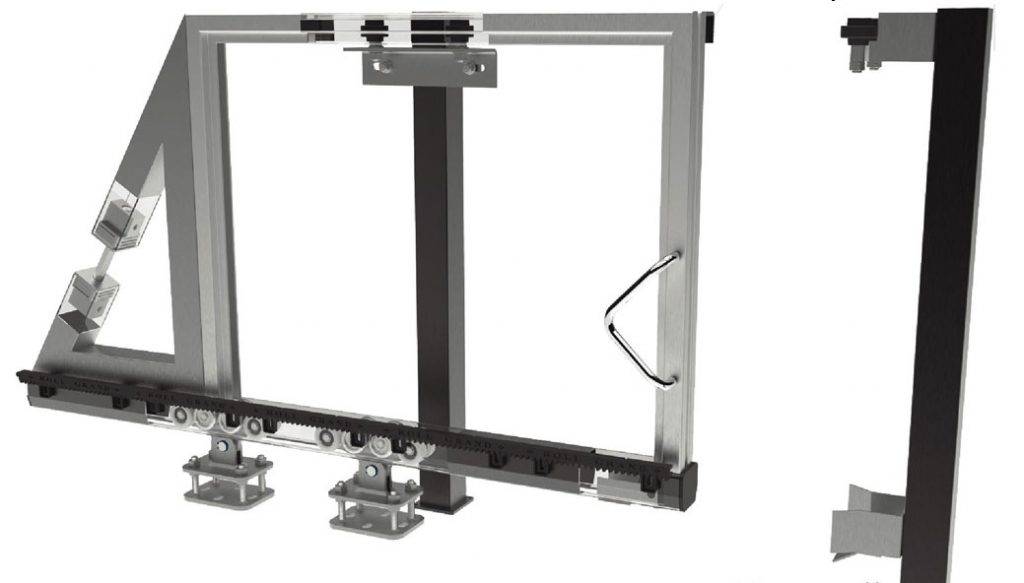

Этапы возведения откатных ворот

Как и в случае с обычными распашными воротами, возведение откатной конструкции начинается с создания проекта, чертежа и необходимого материала для работы. Однако, при этом следует учитывать, что подготовительный этап, как и само ограждение данного типа, сложнее и обойдется дороже.

В чертеж откатных ворот обязательно должны быть включены следующие параметры:

высота конструкции;
ширина проема для ворот, учитывая противовес, и без него;
размеры всех перемычек.

Помимо материала для установки данного ограждения, необходимо заранее приобрести специальные комплектующие элементы:

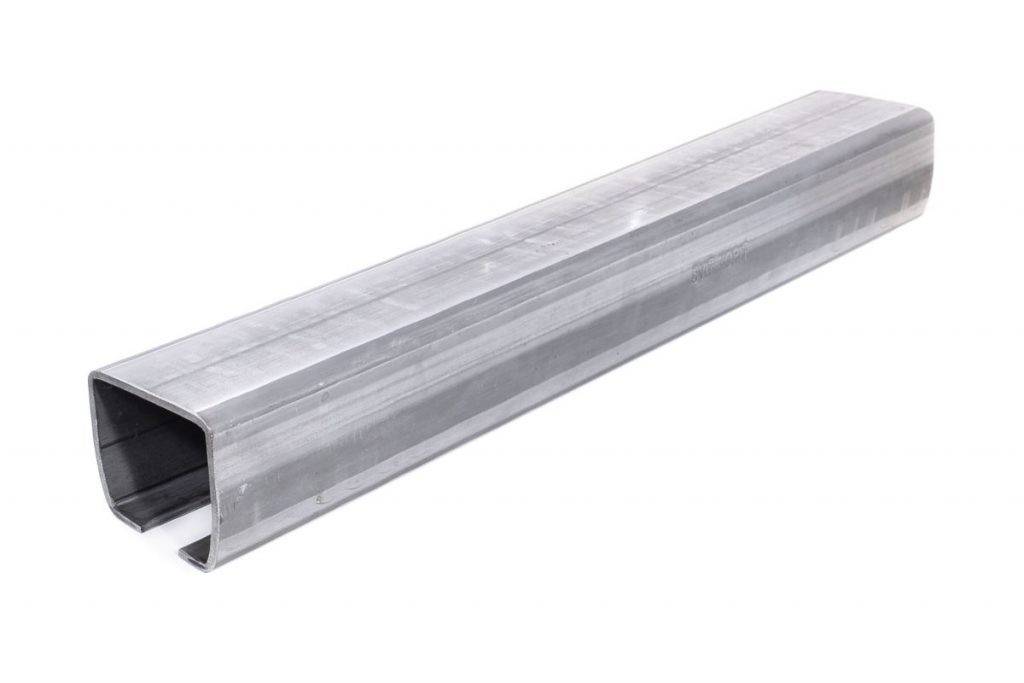

направляющая балка;

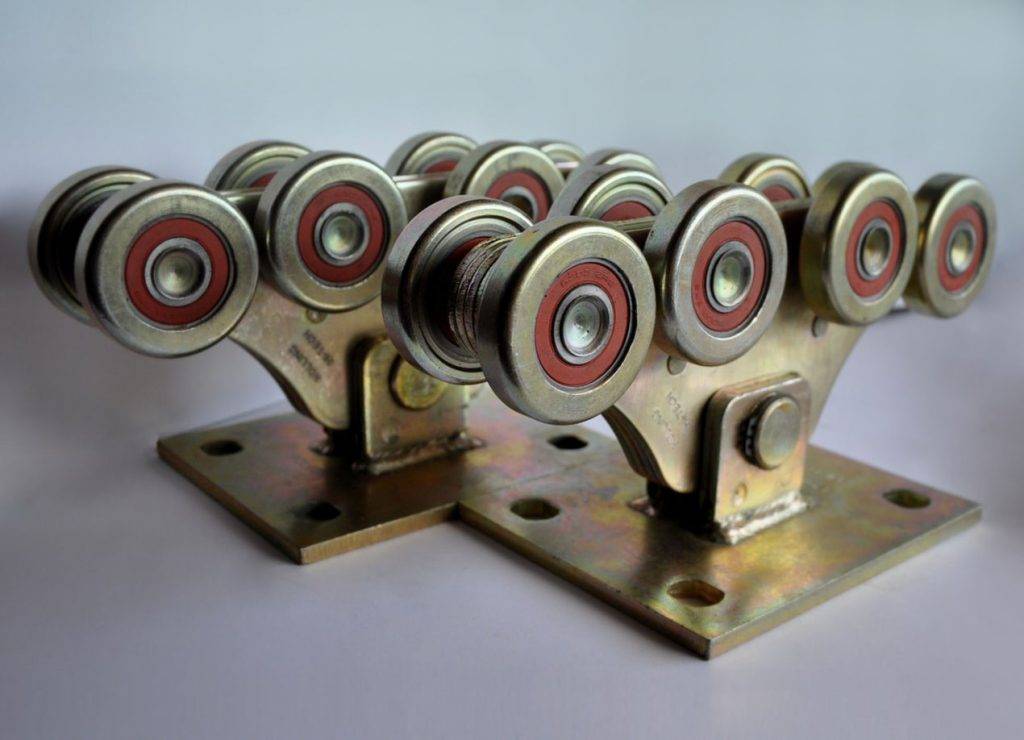

роликовые каретки;
уловители;
концевой ролик;
плата, которая сдерживает качание конструкции.

Если планируется устанавливать автоматическое управление воротами, то следует дополнительно купить определенный комплект техники, в который входят фотоэлементы, редуктор и монтажное основание. Приобрести такой набор можно в специализированных магазинах.

Возведение опорных столбов

Для возведения столбов для откатных ворот можно воспользоваться той же схемой действия, что и в случае с распашной конструкцией. В качестве опоры могут использоваться:

деревянный брус;
бетонный столб;
швеллер;
металлическая труба.

Чтобы конструкция прослужила длительный период, чаще всего закладывают швеллер. Он выступает своего рода фундаментом для опор и должен быть на том же уровне, что и поверхность почвы, чтобы транспорту было удобно заезжать.

Соединение рамы

Для того, чтобы изготовить рамный каркас, потребуются профильные трубы с сечением 60х30 мм, а для удерживающих перемычек – 40х20 мм. Материал заранее режется с помощью болгарки на части, в соответствии с размерами на чертеже, обезжиривается, грунтуется и красится. После чего соединяется сварочным аппаратом наружный каркас.

Затем на раму фиксируются удерживающие перемычки на расстоянии немного меньшем, чем ширина профлиста, так как именно на них будет крепиться обшивка.

Установка конструкции и обшивка

Чтобы установить каркас, сначала необходимо на фундамент выставить ролики таким образом, чтобы дальний из них не выбивал заглушку при закрытии ворот. Затем на них ставится готовая рама, которую требуется выровнять до необходимого положения. Если все установлено должным образом, то платформы тележек, концевой ролик и уловители привариваются к конструкции.

После того как каркас зафиксирован, он обшивается листами профнастила с помощью саморезов или заклепок. Если предусмотрено в конструкции автоматическое управление, его можно установить на готовые створки.

Ворота из профлиста, выполненные своими руками, можно установить на даче, на промышленной территории и на приусадебном участке. Это достаточно экономичная и долговечная разновидность ограждения. К тому же, широкая гамма выпускаемых расцветок позволяет выбрать наиболее подходящий вариант для любого участка.

Пошаговая инструкция монтажа

Особенности

Заборы из профнастила встречаются при ограждении как временных, так и постоянных конструкций. Используются они для частных домовладений, городских сооружений, административных зданий и строительных объектов. Популярность этого ограждения вполне объяснима.

Плюсы

Профнастил был создан для несколько других целей, но, как оказалось, для ограждений он подходит идеально. Рассмотрим основные его положительные качества и характеристики:

легкий вес, позволяющий установку без дополнительного возведения несущей конструкции и беспрепятственное крепление к лагам;
высокая прочность, достигающаяся за счет ребер жесткости, которые образуются в процессе профилирования;
легкость монтажа;
легкость в сгибе и резке материала, для которой потребуется только болгарка;
долговечность благодаря многослойной (антикоррозионное, декоративное полимерное покрытие) защитной обработке;
эстетичность внешнего вида благодаря неординарной форме листа и выбору цветовой палитры.

При необходимости можно заказать изготовление материала в любом цветовом исполнении.

Минусы

Несмотря на большое количество достоинств, у заборов из профнастила существуют и недостатки:

недостаточный уровень защиты от несанкционированного проникновения из-за легкой возможности повреждения материала ножницами или ножом;
самостоятельное откручивание саморезов, которое устраняется путем установки заклепок, но стоит отметить, что цена такой работы будет значительно выше;
при недостаточном закреплении опорных столбов существует большая вероятность появления повреждения под напором сильных порывов ветра;
подверженность коррозионному воздействию;
сложности в процессе окрашивания, которые можно решить, применив малярный скотч.

Преимущества и недостатки профнастила

Достоинства этого материала успели оценить многие:

листы металлопрофиля покрыты антикоррозийным слоем, что делает их устойчивыми к атмосферным воздействиям
ворота из профлиста могут служить до 50 лет
конструкцию для парадного въезда можно изготовить самостоятельно
профнастил выпускается в разных цветовых гаммах, смотрится аккуратно, эстетично
стоимость профлиста относительно невысокая

Как у любого другого материала, у профлиста есть некоторые недостатки:

из-за небольшой толщины листы металлопрофиля подвержены механическим повреждениям и деформации
на месте царапины лист начинает ржаветь
при изготовлении ворот из профнастила следует учитывать высокую парусность материала

Установка профнастила: заключительный этап монтажных работ

Ворота из профлиста – плюсы и минусы

Самой популярной моделью ворот считается металлическая распашная конструкция, представленная на фото, которая открывается на обе стороны. При этом для обшивки каркаса используют крашеный профнастил, который можно украсить элементами ковки. Полы оградительной системы имеют облегчённую конструкцию с калиткой, расположенной, по соседству. Такая разновидность ворот получила популярность в домах частного сектора.

Такая популярность была достигнута большим эксплуатационным ресурсом изделия без необходимости проведения регулярных ремонтов в отличие от деревянных аналогов. Современные модели ворот из профлиста часто дополняются автоматической системой открывания, что очень удобно. При этом профилированный лист, используемый для изготовления ограждений, имеет целый ряд следующих преимуществ:

сравнительно невысокая стоимость профлиста;
простой процесс изготовления и установки ворот, как с калиткой, так и без неё;
длительный эксплуатационный ресурс и простота в уходе;
многофункциональность материала;
привлекательный внешний вид окрашенного профнастила.

Если рассматривать недостатки такого материала, то хочется выделить следующие проблемы:

для открывания распашной конструкции ворот нужно большое свободное пространство вокруг оградительной конструкции;
из-за большой площади створок ворот на них действует повышенная ветровая нагрузка, которую необходимо учитывать в зависимости от региона, в котором устанавливается заграждение.

Но всё-таки достоинства распашной конструкции ворот с калиткой, приведённые на фото перечёркивают незначительные недостатки такого изделия. Тем более что проблемы не столь критичны и их, можно устранить в процессе проведения монтажных работ своими руками. А как стало известно из практики, ворота из профлиста являются самыми надёжными среди подобных конструкций.

Подготовительные этапы

Перед тем, как сделать калитку из профнастила своими руками, следует продумать последовательность действий и подготовиться.

Первый этап подготовки – определение размеров калитки. Высота дверцы зависит от высоты забора, но обычно не превышает два метра (два метра десять сантиметров, если в семье есть высокорослые мужчины). Если забор очень высокий, то калитку не делают на всю высоту забора, а над дверцей делают перемычки из стального профиля и зашивают профлистом. Ширину проема обычно делают метр-метр десять сантиметров – такая ширина позволяет пройти на участок с крупными сумками в руках или занести мебель. Большая ширина калитки требует более тяжелой и прочной рамы с дополнительными перемычками; не очень удобна для открывания; есть вероятность перекоса дверцы в процессе эксплуатации.

Вторым этапом следует продумать конструкцию дверцы и опорных стоек и начертить схему с размерами.

Третий этап подготовки – подготовить материалы и инструменты.

Собираем ворота: инструкция по сборке

Этапы сборки ворот включают в себя:

снятие рабочих замеров;
наброска эскиза и/или построение чертежа;
приобретение необходимых материалов;
сборка конструкции с последующим монтажом.

Если у вас в пользовании есть легковой или грузовой транспорт нужно учитывать при обустройстве въезда размер машины. За основу берутся показатели автомобиля (они могут отличаться) длина 3 метра, высота 1,5 м. Главный принцип: автомобиль должен беспрепятственно проезжать в открытые ворота. Высота калитки из профильной трубы та же, а ширина составляет 0,75 метра.

Для ворот необходимо оставлять расстояние между опорными столбами забора. За основу возьмём стандартный шаг между опорами – это 3 метра. Этого вполне хватит для установки каркасных ворот из профильных труб.

Посмотрите это видео перед началом работ:

Материалы для строительства

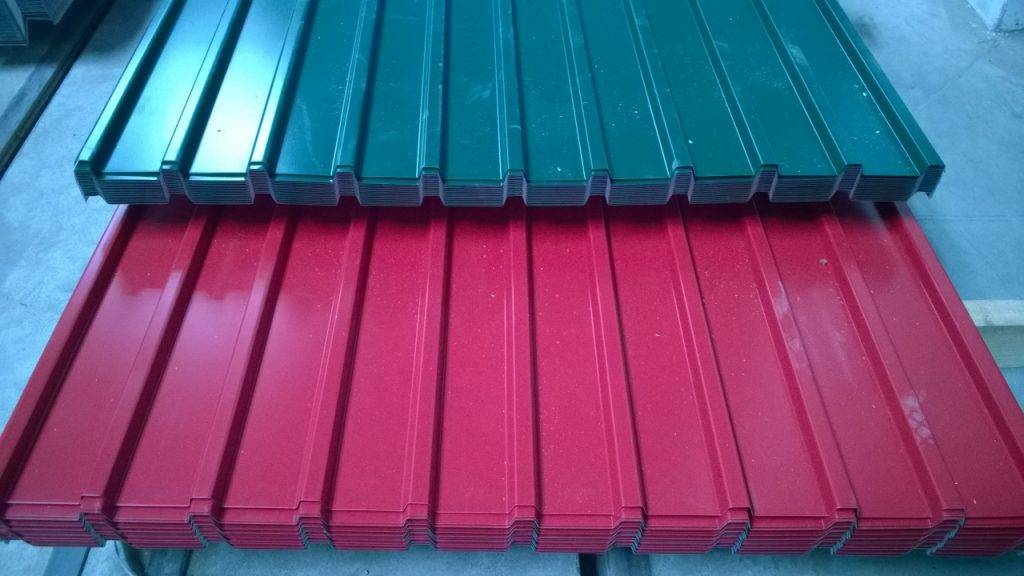

Как выбрать подходящий профиллированный лист?

Такие листы производятся различной толщины, жесткости и цветового исполнения, поэтому каждый сможет подобрать материал, подходящий к общему экстерьеру участка. Для грамотного выбора, следует знать, каким образом листы маркируются.

Профнастил с-18.

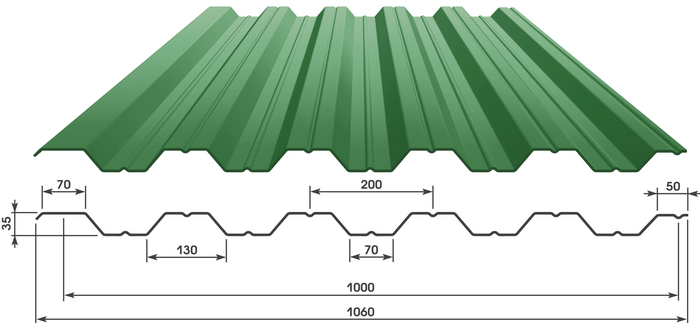

Профнастил НС35.

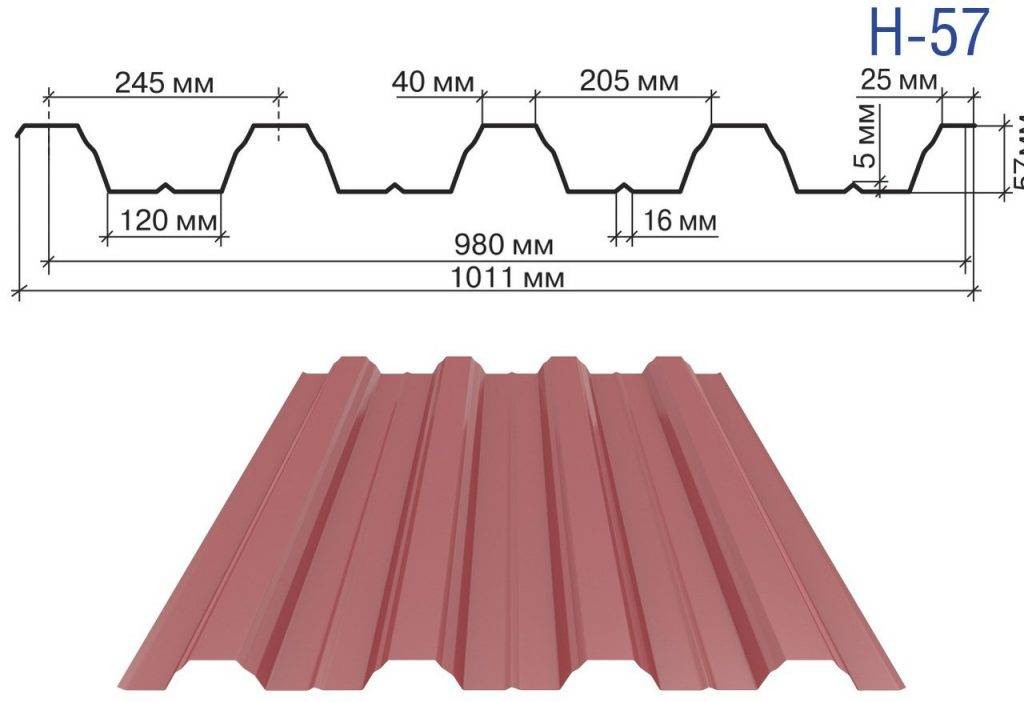

Профнастил Н-57 полиэстер 0,5 мм.

От степени жесткости, которая определяется высотой «ребер», зависит и маркировка. Она расшифровывается следующим образом:

«С» – профнастил с небольшой толщиной и малой высотой «ребер». Такой материал применяют для возведения различных ограждений.
«НС» – более плотный материал, который используется при строительстве крыш, ворот и заборов.
«Н» – самый тяжелый и плотный профиллированный лист, который в основном применяется в установке ангаров. Для использования в качестве материала для ворот такая маркировка нежелательна.

Помимо толщины и плотности материала в маркировке указывается высота «ребер». Наиболее подходящими для изготовления ворот считаются С8 и С10, где цифры указывают на высоту «волн» в миллиметрах.

Оцинковка – не единственный слой, которым покрываются стальные листы при изготовлении профнастила. Кроме него, на материал кладут полимерный слой, защищающий поверхность от механических повреждений. Он имеет различные расцветки, и выбрать наиболее гармонирующий к забору и постройкам на участке можно по фото в каталогах, предлагаемых в специализированных супермаркетах.

Сооружение раздвижной входной системы пошагово

Особенности различных типов

Имеется множество различных видов ворот, сделать из металлопрофиля своими руками которые можно без особых трудностей в домашних условиях. Самыми распространенными разновидностями являются раздвижные, распашные и подъемные конструкции.

Новички должны начинать именно с распашных разновидностей. В качестве основополагающих элементов таких конструкций выступает одна или пара опорных стоек, на которые крепится каркас из металла, а в завершение устанавливаются металлопрофильные листы. Створки изделия при этом навешиваются на небольшие петельки с подшипниками. Проем для калитки, как правило, проделывается в одной из этих створок, однако ее возможно установить и отдельно.

Если есть желание, то распашные ворота из металлопрофиля можно дополнительно оборудовать электроприводом, с помощью которого конструкцию можно будет открывать и закрывать автоматическим путем. При этом не потребуется никакого специфического оборудования, так как металлопрофильные листы довольно лёгкие.

Еще одним довольно распространенным типом самодельных конструкций считаются откатные. Основное отличие их заключается в том, что для того, чтобы их открыть, необходимо раздвинуть створки противоположной стороны. Когда ворота откроются, они будут скрыты за забором. Удобство такой системы заключается в том, что она не потребует наличия большой площади за или перед собой, чтобы удобно произвести открытие.

Как изготовить ворота самостоятельно

Прежде чем приступать к изготовлению ворот, важно определиться с выбором материала, сделать чертеж и необходимые расчеты, подготовить инструменты и материалы, и только потом приступать к монтажу, соблюдая пошаговую инструкцию

Подготовительные работы

Для правильного расчета, составления проекта, чертежей и смет на материалы и монтажные работы по производству и установке ворот, следует тщательно продумать все нюансы:

Выбрать конструкцию, определить надобность установки автоматики. Ворота можно сделать цельными, на несколько створок, откатными.
Продумать обшивку и цветовой тон каркаса.
Выполнить необходимые замеры. Во двор должен беспрепятственно въехать не только личный автомобиль владельца, но и машины различных коммунальных, медицинских, пожарных служб. Кроме этого, учесть нужно площадь, необходимую воротам для распахивания.
Разработать подробный чертеж с указанием размера и месторасположения калитки, дополнительными петлями, элементами усиления, подключение автоматических устройств.
Согласно выполненному эскизу, определяется метраж трубы и необходимое количество обшивки, закупается материал.

Как сделать необходимые расчеты для конструкции?

Для изготовления опор обычно используют стальную трубу, диаметром 100 х 100 мм, а устройство каркаса выполняют трубами 50 х 50 мм. Для сваривания перемычек и продольных полос, нужно подготовить куски труб 40 х 20 мм.

Согласно разработанному плану, необходимо закупить материал, кроме этого понадобятся мелкие детали, фурнитура и вещества для обработки поверхности: грунтовка, краска и кисточка для покрытия всех деталей, цемент и песок для приготовления раствора, сварочный аппарат с электродами в комплекте, болгарка, молоток, уровень, строительный уголок, петли, замок, саморезы.

После покупки всех необходимых материалов и подготовки строительных инструментов, можно приступать к подготовке деталей и монтажу.

Особенности конструкций и эксплуатации раздвижных ворот

Раздвижные ворота различаются по конструкциям и бывают:

рельсовыми;
подвесными;
консольными.

рельсовые консольные подвесные Чтобы определиться с выбором конструкции, подходящей для вас, рассмотрим каждую подробнее. Различаются они не только способом эксплуатации, но и сложностью чертежа, и длительностью работ.

Консольный механизм

Здесь откатное полотно установлено поверх направляющего рельса. Преимущества данного сооружения следующие:

отсутствие ограничителя по верху, что немаловажно, если на территорию будет заезжать не крупногабаритный транспорт; большая парусность; механизм непросто взломать; простота чертежа и возведения; легко изготавливаются самостоятельно; подвесные ворота. Как понятно из названия, крепятся на рельс снизу

Они подойдут для гаража, ангара и других крытых построек. При установке их на приусадебном участке стоит помнить, что крупная техника и транспорт не смогут проехать во двор. Монтаж их сложнее

Как понятно из названия, крепятся на рельс снизу. Они подойдут для гаража, ангара и других крытых построек. При установке их на приусадебном участке стоит помнить, что крупная техника и транспорт не смогут проехать во двор. Монтаж их сложнее.

Колесные ворота

Это наземная модель, и она имеет массу недостатков:

При монтаже направляющий рельс крепится прямо в бетон или грунт, поэтому потребуется повышенное количество роликов для плавного скольжения.
Конструкция располагается непосредственно на земле, это повышает риск засорения и блокировки механизма.
Летом и в межсезонье внутрь будет попадать мусор, трава и листья, в зимнее время наледь. При дождях и таянии снега металл подвергнется коррозии.

Чтобы сделать выбор в пользу какого-то варианта, нужно исходить из личной ситуации: живете ли вы в доме постоянно, или приезжаете, время от времени, будет ли заезжать на придомовую территорию транспорт и т.д.

Виды ворот

Выделяют несколько видов ворот по механизму их открывания и закрывания:

Распашные ворота (наиболее популярный вид ворот, единственным недостатком которого является необходимость большого свободного пространства для открывания; для самостоятельного изготовления это самый подходящий вариант).

Распашные ворота из профнастила

Распашные ворота — наиболее популярный вид ворот

Откатные ворота (вариант, при котором экономится место при открывании; для него необходимо предусмотреть верхние и нижние «рельсы» вдоль забора для движения полотна).

Откатные ворота из профилированного листа

Внешний вид створок ворот из профилированного листа отличается привлекательностью

Подъемные ворота (используются для гаражей или прочих сооружений; необходимо место сверху для подъема полотна).

Декоративные ворота (профнастил дополняется коваными деталями, что не только улучшает внешний вид ворот, но и делает конструкцию более прочной).

Великолепные ворота из профнастила с кованным декором

Ворота и калитки из профнастила легки в уходе

Ворота с кованными элементами можно установить и за небольшую стоимость

Все ворота также можно разделить на два типа по месту монтажа калитки. Более популярны варианты, когда устанавливаются ворота с отдельно стоящей калиткой из профнастила. При нехватке места или по другим соображениям калитка делается прямо в воротах – это чуть усложняет работу по изготовлению и монтажу конструкции.

https://youtube.com/watch?v=I9fRj35gRwY

Особенности конструкции ворот распашного типа

2 этап – расчет откатных ворот из профнастила

Для нормального функционирования откатных ворот, нужно правильно рассчитать параметры их основных элементов:

Вес ворот

Масса откатных ворот оказывает прямое влияние на все несущие элементы. Общая масса состоит из веса каркаса, противовеса (хвостовика), веса обшивки, веса декоративных элементов. Если планируется изготовление ворот из профнастила с внутренней калиткой, учитывается вес каркаса и материала калитки. Вес замков и автоматики хоть и не столь существенен, но ими в расчетах также не стоит пренебрегать.

Снизить вес воротной створки можно путем обустройства двух створок. Т.е. вместо откатных, сделать раздвижные ворота.

Для примера, вес 4-х метровых ворот, сваренных из трубы сечением 60х20, обшитых профнастилом с одной стороны составляет около 200 кг.

Длина консоли (направляющей рельсы или балки)

Длина определяется шириной проема плюс ½ длины противовеса (хвостовика). Уменьшать этот параметр не рекомендуется, т.к. быстро износится механизм отката. При ширине ворот в 4 000 мм. длина консоли составит 6 000 мм. Таким образом, сторона забора, на которую будет заходить полотно ворот должна быть длиннее 6 000 мм.

Если забор короче, следует делать две створки ворот с двумя противовесами и комплектами автоматики. Это увеличивает стоимость откатных ворот, но позволит «поместиться» в заданные размеры (длину забора рядом с воротами). В противном случае нужно устанавливать распашные ворота из профнастила.

Противовес в ¼ от ширины ворот возможен только при использовании роликовых направляющих консоли.

Совет. Если въезд во двор расположен на узкой улице целесообразно делать проем и ворота шире, чтобы обеспечить свободное место для маневра.

Влияние веса откатных ворот на параметры направляющей рельсы (консоли)

Масса створки ворот, кг.	Сечение направляющей рельсы, мм.	Толщина стали, мм.
До 300	60х70	3,5
300-700	85х95	5
800 и более	170х180	12

Сечение балки (рельсы) для откатных ворот

Фурнитура

Чем тяжелее ворота – тем прочнее нужно приобретать фурнитуру. Это позволит избежать ее деформации и перекоса ворот в процессе эксплуатации.

Автоматика

Чем массивнее полотно створки, тем мощнее нужно брать автоматику. В свою очередь, автоматика для откатных ворот выбирается с учетом запаса по мощности. Поэтому покупая нужно прибавить к весу ворот 100 кг.

Влияние веса откатных ворот на параметры электропривода (мощность)

Масса створки ворот, кг.	Мощность электропривода, Ватт
До 300	250
300-700	350
800 и более	500

Необходимое оборудование и инструменты

В процессе работы понадобятся:

Веревка, деревянные колышки, рулетка и уровень – для проведения разметки.
Лопата или садовый бур, трамбовка – для установки столбов.
Болгарка и круг по металлу – для резки металлопрофиля на подходящие по размеру сегменты.
Сварочный аппарат, электроды, защитная маска – для соединения деталей каркаса, крепежа готовой рамки к столбам.
Шуруповерт с саморезами – для фиксации профнастила.
Щетка по металлу, шлифовальная машинка – для зачистки деталей от ржавчины, сварочных швов.
Кисть, валик или краскопульт – для покраски, грунтовки металлических элементов.

Пригодится молоток, дрель со сверлами по металлу. При бетонировании опор понадобится строительный миксер, чтобы ускорить замес раствора.

Рекомендуем ознакомиться: «Панели для имитации кирпичных столбов».

Забор и ворота из профнастила с калиткой своими руками. Пошаговая инструкция, как сделать распашные и откатные ворота по чертежам
