Столбы для забора из асбестовых труб

Пошаговая инструкция по строительству

Создавая асбоцементный фундамент, следует использовать такое поэтапное руководство:

1. Выполнение математических расчетов.
2. Организация места, строительных материалов и приспособлений.
3. Выкапывание траншей.
4. Монтаж труб.
5. Заливка цементной смеси.
6. Обустройство свайной подошвы и засыпка углублений.
7. Армирование опор.
8. Заливка скважины бетонным раствором.

Проведение расчетов

Этапу выполнения расчетов нужно уделять особое внимание, поскольку допущенные ошибки приведут к неоправданным затратам. При возведении фундамента необходимо определить:

При возведении фундамента необходимо определить:

1. Глубину скважин. Она рассчитывается таким образом, чтобы столбы погружались до стабильной почвы и ниже точки промерзания.
2. Длину труб. В большинстве случаев ее делают на 10 см больше глубины траншеи, однако в местах с высоким риском подтопления добавляют еще 20 см.
3. Число опор. Сваи размещаются в угловых точках под пересечениями стен и в местах с высокой нагрузкой.
4. Диаметр труб. В первую очередь, следует определить вес будущего строения, руководствуясь таблицами СНиП. Потом полученные значения разделяются на число опор.
5. Диаметр скважин. Они должны быть на 10-20 см больше, чем трубы.
6. Расход бетонного раствора. Пропорции рассчитываются по формуле V=0,785*D2*n*(L+0,2). Буква V указывает на объем трубы, D — на ее диаметр, а L — длину. A n характеризует общее число труб.

Инструменты и материалы

Для реализации предстоящего проекта по возведению фундамента нужно подготовить некоторые материалы и инструменты. Помимо труб, понадобятся рубероид и битумная мастика для гидроизоляционного покрытия, нерастяжимая веревка и стальные прутья. Еще нужно запастись песком и гравием в объеме в два раза превышающем объем сухой цементной смеси.

Из необходимых строительных инструментов стоит взять лопату, ручной бур, строительный уровень и отвес, а по возможности — виброоборудование для замешивания раствора бетона.

Подготовка скважин

Скважины под фундамент из асбестоцементных труб своими руками создаются по такой инструкции:

1. Сначала выкапывается углубление с нужными параметрами, а на дно помещается подушка из песка высотой 20 см.
2. Песок проливается водой и поддается трамбовке.
3. Поверх этой подушки выстилается рубероид для защиты подошвы от влаги.

Установка труб

Трубы для фундамента будут использоваться в качестве стационарный опалубки, поэтому их положение нужно рассчитать заранее. Внести какие-либо поправки после заливки нельзя. Весь процесс осуществляется в два этапа:

1. Погружение труб в скважину.
2. Временная фиксация конструкций опорами из дерева или металла.

Подготовка цементного раствора

Цементная смесь создается по такой инструкции:

1. Для начала следует смешать в пропорции 1:2 цемент с песком, а потом постепенно заливать их водой до образования тестообразной массы.
2. Дальше в состав вводится 2 части гравия и производится финальное замешивание.

Засыпка скважин

Когда подошва из бетона нормально застынет, скважину нужно будет засыпать, закрепив опалубку. Для этого трубы оборачиваются рубероидом и засыпаются слоем песка на 15-20 см. Все слои проливаются водой и поддаются трамбовке. Между засыпкой проверяется правильность размещения труб.

Армирование опор

Процедура армирования подразумевает связывание стальных прутьев с помощью проволоки таким образом, чтобы они находились параллельно друг к другу и создавали ребра призмы. Дальше в центр опалубки опускаются арматурные связки. Главное, чтобы они не перекосились в процессе заливки.

https://youtube.com/watch?v=yIq_I5e68xQ

Заливка труб

Последний этап заключается в заливке труб. Для этого поверхность бетона предварительно проливается водой, что способствует лучшему сцеплению со следующим слоем. Дальше осуществляется заливка цементной смеси в опалубку.

При наличии вибрационного прибора, следует удалить из его состава пузырьки воздуха. Если он отсутствует, достаточно проткнуть стяжку металлическим предметом. За 18-28 дней поверхность должна затвердеть.

Расчет пролетов ограды по периметру участка, подрезка труб, бурение скважин

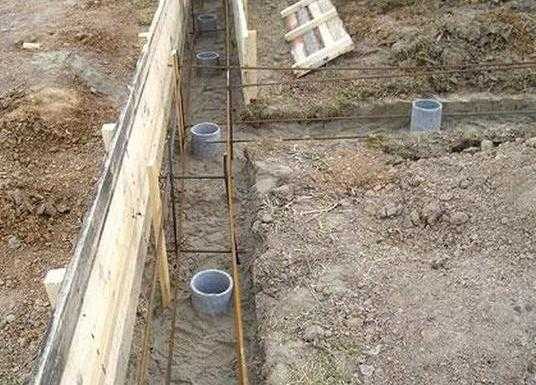

Варианты фундамента для забора с использованием асбестоцементных труб.

Столбы из асбестоцемента для ограждения лучше всего сочетаются с конструкциями из сетки Рабица, дерева, профнастила. Для того чтобы установить столбы, надо хорошо подготовиться к процессу монтажа. Чаще всего используют трубы со следующими техническими характеристиками:

внешний диаметр — 118 мм;внутренний диаметр — 100 мм;толщина стенки — 9 мм;длина — 3950 мм;вес — 24,1 кг.

Для подрезания труб по необходимому размеру используют болгарку с алмазным кругом. Расстояние между несущими элементами забора зависит от того, какой материал будет использован в качестве обрешетки. В среднем оно составляет 2-3 м.

После расчета пролетов для залегания труб бурятся скважины ручным буром, их диаметр должен быть вдвое больше внешнего диаметра трубы. Обычно глубина составляет 70-90 см. Она, как правило, пропорциональна наземной части опоры и, конечно же, определяется в зависимости от состава грунта, длины пролетов, парусности обрешетки (восприимчивости кинетической энергии воздушного потока) и ветровых условий климатической зоны.

Схема установки асбестоцементных труб: а — врезка крестовины в деревянный столб, 6 — приваривание уголка к металлическому столбу, в — заполнение асбоцементной трубы раствором.

Дно ямы заливается цементным раствором либо покрывается гидроизоляционным материалом, к примеру, рубероидом, для предотвращения соприкосновения грунта с песчано-гравийной подушкой, которая обязательно насыпается перед установкой опоры.

Углубление армируют металлическими прутами. Нижнюю часть опоры, которая будет находиться в грунте, требуется усилить, залив ее горячим битумом. Ямки после установки труб заливают бетоном, он также заливается внутрь трубы для повышения устойчивости опоры и предупреждения проникновения влаги в ее полость.

Вода, попадая во внутреннюю часть асбестоцементной трубы, в зимнее время замерзает и увеличивается в объеме, что влечет за собой ее повреждение (разрыв). Считается, что залитый бетон обеспечивает устойчивость конструкции. Этот способ применим только на легких непучинистых грунтах.

Пучинистый грунт подвержен морозному пучению.

Пучинистость грунта зависит от содержащейся в нем воды. К таким видам грунта относят все глинистые его разновидности: супеси, глины, суглинки. Такие грунты не удержат опору с залитым бетоном.

Силы пучения могут снести фундаменты больших зданий. Столбы, которые закапываются ниже промерзания грунта и заливаются бетоном, становятся решением проблемы. Надо отметить, что при таком способе тратится много бетона и асбестоцементные трубы углубляются в почве почти на половину изначальной длины.

Существует метод установки асбоцементных опор для любых разновидностей грунта без бетона.

Он заключается в том, что высверливается лунка чуть больше внешнего диаметра опоры.

После ее установки все свободное пространство вокруг трубы в грунте засыпается мелким гравием, затем трамбуется. Такой подход обеспечивает отведение влаги вокруг трубы и делает пучинистый грунт устойчивым. При применении бетона он создает преграду для грунтовых вод; они свободно перемещаются ниже промерзающего слоя, не влияя на опору.

Если забор требуется установить на непучинистую песчаную почву, то лунки сверлятся сразу под диаметр опор. Расходы, которые связаны с покупкой бура, оказываются значительно ниже расходов на цемент при установке опор традиционным способом. Но этот подход требует навыков точного сверления лунок по вертикали и строго по меткам ограждения.

Через несколько дней после установки асбестоцементных опор по всему периметру ограждения начинают крепление несущих балок с последующей облицовкой и созданием проемов для ворот. Для этого в столбах сверлят отверстия.

Если для балок применялся металлический профиль, то крепление облицовки производят при помощи хомутов или проволоки. Если балка из дерева, можно использовать шурупы. Конечно же, как и любой материал, асбоцементные трубы имеют и свои недостатки, к которым относят:

высокую хрупкость материала;трудности с транспортировкой и установкой;сложность монтажа по причине большого веса и объема конструкции;при попадании воды в полость трубы и ее замерзании в зимнее время конструкция повреждается;непривлекательный внешний вид.

Главные преимущества асбоцементных опор — отсутствие необходимости в покраске, а также гнилостных и коррозионных явлений, невысокая стоимость. В итоге из них получается прочное и недорогое ограждение для дачи.

https://youtube.com/watch?v=APLJDfGq3lErel%3D0%26controls%3D0%26showinfo%3D0

Источник

Габаритные размеры труб

Перечислим основные размеры металлических труб, применяемых для изготовления ограждений:

1. Толщина трубных стенок. Она может находиться в пределах 1-12 мм. В нашем случае необходимо проследить, чтобы стенки имели толщину не менее 2 мм. Лучше выбрать толщину 4-5 мм.
2. Диаметр сечения. Данный параметр напрямую влияет на устойчивость опор. Чем диаметр сечения будет больше, тем надежнее стойка будет стоять в грунте. Однако слишком толстые столбы тоже применять не следует. Во-первых, их установка будет сопряжена со значительными трудностями, а во-вторых, под собственным весом такие опоры могут перекоситься. Диаметр 100х100 мм является максимально допустимым для изготовления ограждения. Оптимальным для основных опор считается диаметр 57 мм для круглого сечения, 60х60 мм для квадрата, и 40х60 мм для прямоугольных опор.

В качестве промежуточных опор могут быть использованы трубы, как имеющие диаметр 60х60 мм, так и более тонкие. Например, 50х50, 50х40, 40х40 мм.

Любая труба, будь то сечение 57 или 60х60 мм, должна сверху накрываться чем-либо или завариваться во избежание попадание внутрь нее влаги.

1. Длина. Стандартная длина железных отрезков составляет 1,5, 3 и 6 м. Разумеется, их можно нарезать на отрезки необходимой вам длины. В случае, если приобрели трубы, скажем, 1,5 м, а такая длина является слишком маленькой, изделия легко можно нарастить при помощи сварки. Конечная длина трубы на забор выбирается больше на 50-70 см, нежели планируемая высота ее установки. Это исходит из того, что на такую глубину железная опора будет уходить в землю. На песчаных и рыхлых почвах установка трубы может потребовать более солидного заглубления, до 1 м или даже больше.

Чтобы опоры стояли в почве более устойчиво, рекомендуется после установки труб в ямы, забить их в грунт, а уже потом забетонировать ямы. Такую стойку не сможет вывернуть ветер даже при условии повышенной парусности ограждения.

Столбчатый фундамент своими руками

Прежде чем начинать строительство на участке, нужно тщательно изучить особенности столбчатого фундамента из асбестовых труб. Выражение «дешево и сердито» не значит правильно, нельзя забывать о рациональности и целесообразности. Записываем и запоминаем некоторые особенности, без которых не обойтись при строительстве.

1. Фундамент из асбестовых труб годится только для легких конструкций: деревянных беседок, веранд, каркасных домов, бань, небольших дачных домиков.
2. При возведении нужно обязательно учитывать тип грунта, глубину промерзания и уровень грунтовых вод, вес постройки.
3. Глубина размещения труб будет зависеть от типа строения.
4. Уместным будет использовать асбестовые трубы в качестве фундамента на склонах, неровных участках.
5. Закладку такого фундамента можно производить даже зимой при небольших морозах.
6. Постройки на асбестовом фундаменте хорошо сохраняют тепло, поскольку соприкосновение с поверхностью земли минимально. Сухость и комфорт вам обеспечены.
7. Произвести расчеты фундамента и построить его под силу каждому, не обязательно обращаться к специалистам.
8. Лучше использовать для фундамента безнапорные асбестовые трубы диаметром 150-250 мм. Расчет таков: для легких конструкций типа веранды, беседки можно использовать трубы до 200 мм в диаметре, а вот если конструкция более сложная и тяжелая, то берется труба не менее 250 мм в диаметре.

Асбестовые трубы для фундамента подходят для легких построек: беседок, небольших дачных домиков, веранд.

Необходимые расчеты

Правильная планировка будущего фундамента – залог успешного строительства. Сперва нужно определить, какое количество свай необходимо и на какую глубину их закапывать.

Количество столбов будет зависеть от типа постройки. Их равномерно распределяют под углы здания, вдоль периметра, по центру в местах пересечения внутренних и внешних стен. Обычно их устанавливают через каждые два метра по длине и по ширине.

Глубина напрямую будет зависеть от типа грунта, веса постройки. Придется изучить особенности участка, на котором планируется строительство, залегание грунтовых вод, степень промерзания почвы. Обычно, высота асбестовых труб над уровнем земли равна 30-50 см. Но она может быть увеличена, если существует угроза паводков, подтоплений.

Количество свай и их глубина будет зависеть от вида строения, его размеров.

Подготовительные работы

Начинаются они с зачистки территории. Перед разметкой убирается мусор, корчуются кусты, деревья, снимается 20-сантиметровый слой земли. Намечаются границы расширенного участка, для этого достаточно отступить от главного фундамента 2 метра во все стороны.

С помощью колышков и шнура отмечаются места, где будут установлены асбестовые трубы. Колышки или металлические прутья вбиваются в углах пересечения веревок. Только потом размечаются места, где будут размещаться промежуточные столбы. Выравнивание производят и по диагоналям, чтобы избежать перекоса здания в дальнейшем.

Все неровности на участке засыпаются песком или гравием. Теперь пора приступать к основному делу – возведению самого фундамента из асбестоцементных труб своими руками.

Нормативы по установке

Ограждение должно стоять от земельного участка соседей на расстоянии:

• Трёх метров от жилого дома;
• Четырёх метров от строений с домашними животными;
• Одного метра от любого другого вида построек;
• Двух метров от невысоких деревьев, четырёх – от высоких и от кустов – 1м.

Помимо этого, высота забора должна быть не больше 1,8 метра и расстояние от подземной газовой трубы должно составлять не меньше 1 м. Получить документы, в которых прописаны нормативы, можно у представителей местной власти. Чтобы в будущем не пришлось прибегать к сносу забора, к его строительству можно приступать только после согласования всех вопросов по монтажу.

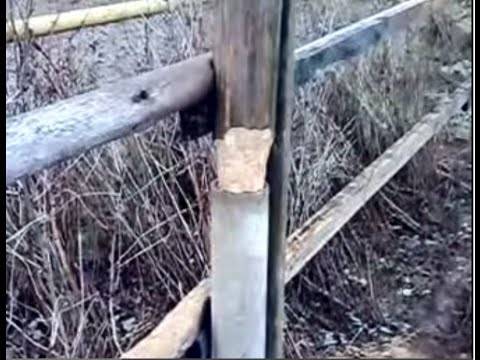

Как прикрепить доску к асбестовой трубе. Применение асбестоцементных труб для установки забора

Возведение ограждения вокруг дома является завершающим, но от этого не менее важным этапом строительства. К этому моменту бюджет, как правило, значительно «похудел» и на первый план выходит вопрос экономии средств без потери качества постройки.

Чаще всего при строительстве заборов используют металлические, деревянные или бетонные столбы. Асбестоцементные трубы – достойная альтернатива и к тому же более бюджетное решение. Какой бы выбор ни был сделан, всегда есть свои нюансы, преимущества и недостатки. Забор со столбами из асбоцемента – не исключение.

Плюсы и минусы

К преимуществам относятся:

• Более низкая цена, чем на металлические или бетонные.
• Столбы из асбоцемента не гниют и не коррозируют. Склонность к коррозии делает почти невозможным использование столбов из металла в регионах, для которых характерна высокая влажность. Столбы из дерева или металла необходимо постоянно покрывать антикоррозийными составами и красками, а в случае со столбами из асбоцемента на средствах для ухода можно сэкономить.

Столбы из асбоцемента при контакте с влагой год от года становятся крепче и надежней.

К недостаткам опор для заборов, сделанных из асбоцемента, можно отнести:

• Трудоемкая установка.
• Столбы из асбоцемента относительно хрупкие и могут расколоться при падении или сильном ударе. Также могут пойти трещины при попадании дождевой воды вовнутрь столба.
• Не самый привлекательный внешний вид.

Технология монтажа асбестоцементных труб для заборов

Глубина скважины для установки рассчитывается исходя из свойств грунта, ветровой нагрузки, расстояния между столбами. Если в расчетах была допущена ошибка, то забор впоследствии может перекосить или даже вывернуть столб из земли. Но обычно глубина скважины приблизительно равна наземной части столба.

Основание либо заливается бетоном, либо поверхность скважины нуждается в гидроизоляции во избежание смешивания песка и глины, так как такой грунт способен вытолкнуть столб на поверхность.

Трубу нужно устанавливать на утрамбованный слой песка и гравия. Использование изделий с расширением книзу предпочтительнее, так как таким образом повышается устойчивость столба. Такой столб можно увидеть на фото.

Если залить скважину бетоном, то еще более велика вероятность выталкивания изделия грунтом. Бороться с этим можно следующим образом: слой бетона не превышает 30 см, далее следует плотный слой песка.

Перед установкой столба в землю вбиваются арматурные прутья для создания своего рода защитного каркаса, а вовнутрь трубы также обязательно заливается бетон.

Кстати, такая технология также может уберечь от попадания вовнутрь дождевой воды и, как следствие, растрескивания асбестоцементной трубы. Подробная и наглядная технология заливки – на видео.

Деревянный настил или сетку Рабица крепят к столбам следующими способами:

• Саморезами;
• Хомутами;
• Металлической проволокой;

Характеристики асбестоцементных опор

На сегодняшний день на строительном рынке представлены асбестоцементные трубы со следующими показателями:

• Наружный и внутренний диаметры столба из асбоцемента соответственно 118 и 100 мм.
• Толщина стенок – 9 мм.

Длина столба – 3950 мм (если эта длина слишком велика, столб легко обрезать своими руками при помощи болгарки).

Стандартный пакет состоит из 42-х изделий, имеет вес 1012 кг и объем 1,83 куб. м.

В сочетании со стойками из таких труб хорошо себя показывают сетка Рабица, дерево или профнастил. На фото можно посмотреть наиболее удачные решения заборов, сделанных своими руками.

Если сделать все правильно, корректно рассчитать глубину скважины, необходимое расстояние между столбами, соблюсти технологию заливки бетоном, то такой забор может прослужить десятки лет без какого-либо дополнительного ухода и покраски обработки антикоррозийными составами. Этого нельзя сказать о заборах с деревянными или металлическими столбами.

А сэкономленные средства можно потратить на обустройства дома своей мечты.

Одним из самых популярных и востребованных в современных загородных домах держателей для забора является асбестовая труба. Этот материал хорошо зарекомендовал себя не только для обустройства канализации, дренажной системы, дымохода или вытяжки, но и для самого обыкновенного ограждения. Дерево гниет и деформируется при попадании влаги, металл подвержен коррозии.

Также оба материала требуют регулярной зачистки и покраски, в то же время, асбестоцемент более удобный и простой в обслуживании материал.

Трубопровод отличается повышенной прочностью и гладкостью по всей поверхности, однако так же, как и прочие материалы, имеет как достоинства, так и недостатки.

Пошаговая инструкция по строительству

Создавая асбоцементный фундамент, следует использовать такое поэтапное руководство:

1. Выполнение математических расчетов.
2. Организация места, строительных материалов и приспособлений.
3. Выкапывание траншей.
4. Монтаж труб.
5. Заливка цементной смеси.
6. Обустройство свайной подошвы и засыпка углублений.
7. Армирование опор.
8. Заливка скважины бетонным раствором.

Проведение расчетов

Этапу выполнения расчетов нужно уделять особое внимание, поскольку допущенные ошибки приведут к неоправданным затратам. При возведении фундамента необходимо определить:

При возведении фундамента необходимо определить:

При возведении фундамента необходимо определить:

1. Глубину скважин. Она рассчитывается таким образом, чтобы столбы погружались до стабильной почвы и ниже точки промерзания.
2. Длину труб. В большинстве случаев ее делают на 10 см больше глубины траншеи, однако в местах с высоким риском подтопления добавляют еще 20 см.
3. Число опор. Сваи размещаются в угловых точках под пересечениями стен и в местах с высокой нагрузкой.
4. Диаметр труб. В первую очередь, следует определить вес будущего строения, руководствуясь таблицами СНиП. Потом полученные значения разделяются на число опор.
5. Диаметр скважин. Они должны быть на 10-20 см больше, чем трубы.
6. Расход бетонного раствора. Пропорции рассчитываются по формуле V=0,785*D2*n*(L+0,2). Буква V указывает на объем трубы, D — на ее диаметр, а L — длину. A n характеризует общее число труб.

Инструменты и материалы

Для реализации предстоящего проекта по возведению фундамента нужно подготовить некоторые материалы и инструменты. Помимо труб, понадобятся рубероид и битумная мастика для гидроизоляционного покрытия, нерастяжимая веревка и стальные прутья. Еще нужно запастись песком и гравием в объеме в два раза превышающем объем сухой цементной смеси.

Из необходимых строительных инструментов стоит взять лопату, ручной бур, строительный уровень и отвес, а по возможности — виброоборудование для замешивания раствора бетона.

Подготовка скважин

Скважины под фундамент из асбестоцементных труб своими руками создаются по такой инструкции:

1. Сначала выкапывается углубление с нужными параметрами, а на дно помещается подушка из песка высотой 20 см.
2. Песок проливается водой и поддается трамбовке.
3. Поверх этой подушки выстилается рубероид для защиты подошвы от влаги.

Установка труб

Трубы для фундамента будут использоваться в качестве стационарный опалубки, поэтому их положение нужно рассчитать заранее. Внести какие-либо поправки после заливки нельзя. Весь процесс осуществляется в два этапа:

1. Погружение труб в скважину.
2. Временная фиксация конструкций опорами из дерева или металла.

Подготовка цементного раствора

Цементная смесь создается по такой инструкции:

1. Для начала следует смешать в пропорции 1:2 цемент с песком, а потом постепенно заливать их водой до образования тестообразной массы.
2. Дальше в состав вводится 2 части гравия и производится финальное замешивание.

Засыпка скважин

Когда подошва из бетона нормально застынет, скважину нужно будет засыпать, закрепив опалубку. Для этого трубы оборачиваются рубероидом и засыпаются слоем песка на 15-20 см. Все слои проливаются водой и поддаются трамбовке. Между засыпкой проверяется правильность размещения труб.

Армирование опор

Процедура армирования подразумевает связывание стальных прутьев с помощью проволоки таким образом, чтобы они находились параллельно друг к другу и создавали ребра призмы. Дальше в центр опалубки опускаются арматурные связки. Главное, чтобы они не перекосились в процессе заливки.

Правила использования

Асбестоцемент – хрупкий материал, который при нарушении технологии может треснуть и развалиться на части. При использовании деталей придерживаются требований СНиП. Существуют общие рекомендации, помогающие безопасно работать с сырьем.

Как разрезать

Асбестоцементные трубы выпускают в разных размерах, но при необходимости конструкцию можно разделить. Во время резки в воздух поднимается опасная для здоровья пыль. Чтобы минимизировать вред, исполнители должны выполнять операции в защитных респираторах и очках.

Если нужно сделать отверстие в трубе, то достаточно электрической дрели с насадкой из победита. При использовании обычных сверл по металлу инструменты быстро тупятся. Наконечник позволяет просверливать дыры, диаметром в 10-12 мм. Для пробоин от 12 см применяют алмазные или твердосплавные модели. Технику ставят в безударный режим, иначе поверхность лопнет.

Материал легче всего разрезать болгаркой. Инструмент работает с изделиями разного диаметра и толщины стенок, а высокая скорость оборотов алмазного круга оградит от сколов и появления трещин. Если используют циркулярную пилу, то устанавливают диск с твердосплавными деталями. Один должен человек резать, а второй поливать участок среза водой. Жидкость минимизирует образование опасной пыли.

Работа с болгаркой Источник truby-moskva.ru
