Защелка на калитку: пошаговая инструкция, как изготовить замок с автоматической или механической защелкой для уличной калитки

Запор на калитку с секретом своими руками

Общие сведения

Среди множества разновидностей запоров наиболее надежные механического типа, то есть обычные замки. Для их открывания требуется более или менее уникальный ключ. Кроме того, целесообразно еще ставить дополнительно ручную защелку – именно на нее калитку закрывают в те моменты, года хозяева сидят дома.

Вне зависимости от того, из профнастила изготовлены ваши ворота или, к примеру, из дерева, системы засосов используются одни и те же. Бывают они:

• горизонтальными;
• вертикальными.

Различают также по типу механизма. Существуют:

• ригельные;
• накладные сдвижные;
• винтовые;
• защелки с пружиной;
• пазовые (снабженные поворотным механизмом).

Виды приспособлений

Условное подразделение запорных устройств производят по разным критериям. Имеет значение степень сложности, необходимость применения ключа для устройства

Также важно то, в каком качестве будут использовать данный механизм: как автономное средство для защиты прохода или как вспомогательное для временного перекрытия, пока хозяева дома

Стоит обратить внимание на следующее:

Вариант самостоятельного изготовления задвижек и запоров для ворот и калиток предполагает наличие профессиональных навыков и инструментов, если есть необходимость в изготовлении сложного механизма.

Некомпетентные источники нередко путают изготовление воротных засовов с процессами по оборудованию задвижки для калитки. Хотя любой человек, столкнувшийся с этой проблемой, понимает, что типы устройств отличаются по весу, надежности, функциональности и даже по частоте использования.

Конечно, оптимальный вариант создания надежного закрытия – приобретение калитки вместе с воротами и защелкой или задвижкой. Есть специально разработанные системы соответствия механизмов. Они обеспечивают одновременно надежность устройства и его беспроблемную эксплуатацию.

Приобретение на строительном рынке или в супермаркете готового устройства должно проводиться с учетом особенностей калитки, ее конструкции, типа использованного стройматериала для забора.

При этом важно качество запорного устройства, его устойчивость к природным воздействиям. Также учитывают необходимость ремонта сложного электромеханического замка

Возможно, хорошим решением будет приобретение более простого, надежно работающего механизма.

Навесной замок

Кто из нас, глядя на фото замка на калитку, не видел на них навесные экземпляры? Наверное, это один из наиболее доступных и простых замков, которые существовали в давние времена. Такие устройства можно монтировать на абсолютно любую дверь, вне зависимости от материала.

Для установки такого замка, нужно предварительно определить место, где вы установите петли. Маркером обязательно сделайте отметины на двери и на торце калитки. В дверь, сделанную из дерева, углубления можно сделать стамеской, на металлическую дверь прикрепить можно используя дрель и саморезы либо сварку.

Финальным этапом окончания застройки участка считается монтаж замка на калитку. Именно от выбора запирающего механизма и будет зависеть то, насколько безопасно будет жить в доме и находиться на участке.

Помните, что лучше заплатить за качественный и надежный замок на калитку, чем потом платить за последствия проникновения злодеев на ваш участок и в ваш дом.

Направление запирания

Если получилось изготовить калитку своими руками, то установить на нее замок также не составит сложности. Устройства можно разделить на 2 основных типа по данному признаку.

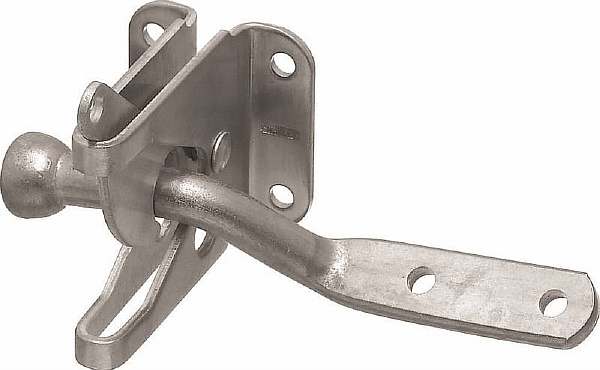

Защелка на складе

Вертикальные защелки

Эффективная защелка для калитки, обеспечивающая максимально надежный запор системы. В основном этот вид запорного механизма устанавливается на распашные конструкции. Для фиксации дверного полотна в закрытом состоянии применяется ручка со стальным стержнем, который входит в выемку, сделанную в земле.

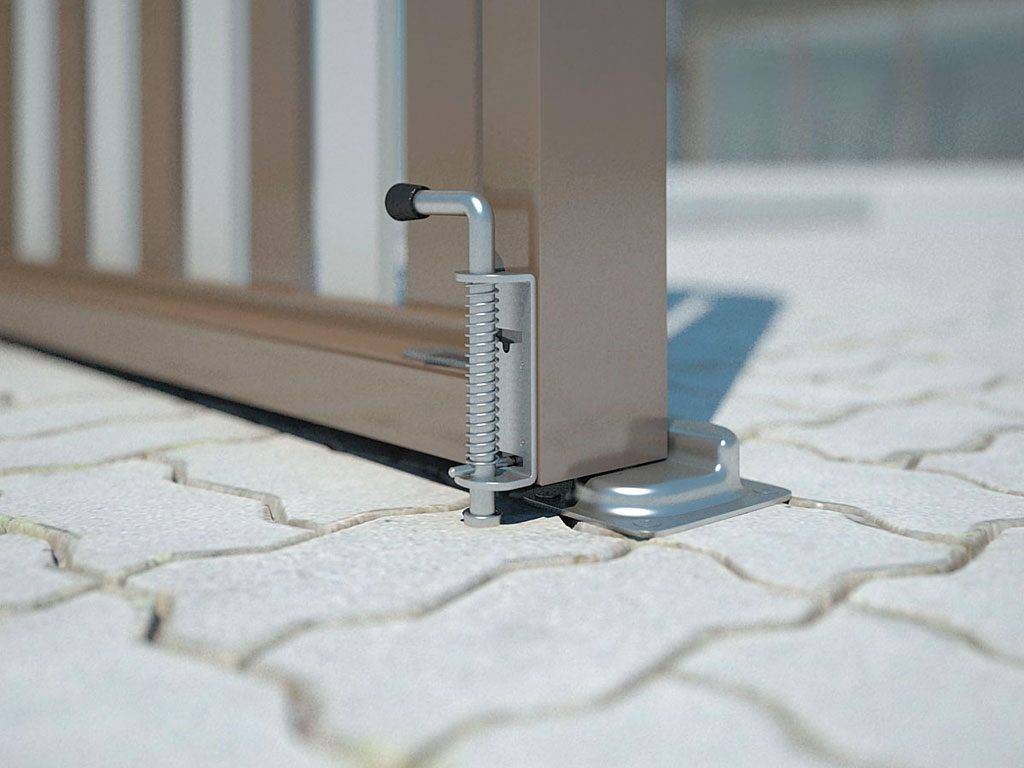

Вертикальный запор для калитки и ворот

Во врезных створках тоже используются эти шпингалеты, но в миниатюрном размере. Для фиксации сверху и снизу проема калитки устанавливают стальные ответные крепления с отверстием для стержня засова.

Но при установке запора снизу фиксация производится за счет отверстия в грунте, залитого цементной стяжкой. При желании можно установить двухстороннюю защелку на калитке.

Схема изготовления запора для калитки

Горизонтальные накладные задвижки

Это самые распространенные запорные механизмы, использующиеся в любых видах ворот и калиток. Принцип работы приблизительно тот же, как и у вертикального способа закрывания. Непосредственно щеколду делают из металлического стержня или пластины, запорного ушка и держателя. К популярным заводским моделям относится запор для калитки НОЭЗ ЗК-230-S (черный, матовый).

На фото изображена створка на даче.

Вариант установки

Особенности выбора

Перед тем, как приобрести конкретную модель, следует заранее продумать, что должен иметь замок для уличной калитки и как он будет установлен. Ведь отличие разных видов замков не только в цене. Какой электромеханический замок лучше купить подскажет вам любой менеджер в соответствующем отделе магазина. Однако, разумнее будет для начала самому разобраться в особенностях конструкции и эксплуатации таких замков, а не спешить покупать первую предложенную модель по совету заинтересованного менеджера магазина.

Ознакомившись со всеми особенностями, достоинствами и недостатками электромеханических замков на калитку, стоит приступать к выбору данного устройства. Прежде всего, проверьте, на каких условиях основывается его работа. Если речь идет о выборе замка на калитку, то его эксплуатация должна допускаться в уличных условиях. Таким образом, замок должен быть влагоустойчивым и морозостойким. Чаще всего уличные электромеханические замки для калиток защищены нержавеющим корпусом.

Также, при выборе замка, обязательно проверьте наличие в комплекте двух типов ключей: механического и электронного. Электронный ключ может быть в виде намагниченной карточки или таблетки. Если появляются сбои с электропередачей, то всегда есть резервный механический ключ.

CISA

• Итальянская фирма CISA — это лучшее решение при выборе электромеханических замков на калитки.
• Срок эксплуатации врезных замков CISA — 10 лет.
• Общие характеристики: сила тока — 3,1 А, питание — 12 В, сопротивление DC — 3 Ом, изоляция — класса F. Цена варьируется от 3,5 до 4,5 тыс.руб.
• Накладные замки CISA высоко защищены и устойчивы к перепадам температур и влаге.

Имеются также беспроводные электромеханические замки с автономным питанием (батарейки). Устанавливают такие замки в местах, где проложить электропроводку невозможно или очень затруднительно. Батареек хватает примерно на год, а по завершении срока остается возможность открыть замок при помощи обычного ключа.

Уход за электромеханическим замком в процессе эксплуатации

Для длительной эксплуатации электромеханического замка очень важно своевременно за ним ухаживать

• не забывайте иногда проверять, исправен ли замок. Если выявлены сбои, то не откладывайте ремонт на потом. Лучше сразу выясните, что не так.
• следует обеспечить замок защитным (например, металлическим) козырьком.
• проверяйте замок ежегодно перед зимним сезоном и после морозов.

( Пока оценок нет )

Олег Сомов/ автор статьи

Запоры-фиксаторы

Такие запоры трудно назвать засовами. Они предназначены для плотного запирания ворот и применяются в основном в гаражах. Там имеется возможность поставить два засова, вверху и внизу, что редко бывает на воротах забора.

Самая распространенная конструкция добывается в запчастях для грузовичков и «Газелей». Запор для дверей фургона, для бортов – уже готовый вариант. Осталось только приложить его к своим воротам.

Принцип действия прост, его даже можно повторить самостоятельно. Неподвижная часть прихватывается петлей и притягивает створку. Из крайнего положения сама она выскочить не может. Для надежности достаточно повесить небольшой замок.

Засов своими руками

Самостоятельное изготовление

Как сделать запор–фиксатор?

Ворота.

Ворота.

Фиксатор.

Запоры-фиксаторы применяются в основном не предназначенным для въезда на территорию участка ворот, а для фиксации гаражных. Такой механизм обычно ставится парно – сверху и снизу.

Многие народные умельцы используют готовые варианты такого устройства, оставшиеся после демонтажа грузовых автомобилей. Также можно для этих целей воспользоваться отрезком стального прута, который сгибается и фиксируется петлями на створки ворот. Чтобы щеколда плотно удерживала створки в закрытом положении, в раме просверливаются отверстия, куда будет входить прут.

Разновидности засовов для двустворчатых ворот

Устройства, которые мы рассмотрим ниже, хорошо подходят для двустворчатых входных групп. И каждый вид изделия хозяин сможет сделать в домашних условиях.

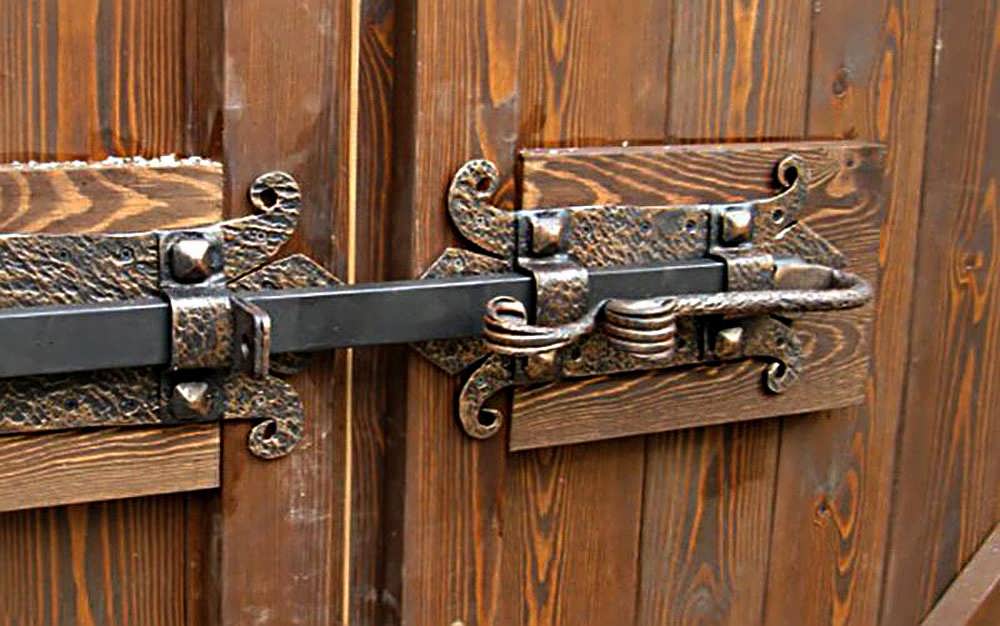

«Шлагбаум» — самый распространенный засов для двухстворчатых ворот

«Вертушка»

Этот тип засова встречается на воротах гаражей и разных хозяйственных построек, которые закрываются при помощи распашных двустворчатых ворот или дверей (возможно, они также изготавливались своими руками). «Вертушка» – самое примитивное устройство, движущейся частью которому служит деревянный брусок.

Засов «Вертушка» для двухстворчатых ворот

Параметры данной детали таковы :

Держаться деревянные балки будут на швеллерах. Их крепят на ворота сквозным болтом, добиваясь полной неподвижности. Дырочку просверливают дрелью с насадкой по металлу. Если дрели нет, работу выполняют сварочным аппаратом. Один швеллер крепят чуть выше, второй – пониже. Брусок фиксируют в центральной части края полотна, открывающегося внутрь. Его вращение должно происходить против часовой стрелки.

«Шлагбаум»

На распашные ворота поставить этот засов своими руками также несложно.

Засов «Шлагбаум» используют с уличной стороны ворот

1. Брус или железную пластину длиной до 60 см крепят болтом к створке (на 1/3 от края).
2. Приваривают два швеллера длиной 10 см. Ширина элементов должна соответствовать брусу. При работе с пластиной швеллер заменяют обрезанным металлическим уголком (пластина должна плотно внедряться между деталью и створкой).

Если есть желание оснастить «шлагбаум» навесным замком, с одной стороны пластины под запор приваривают петлю. Второе кольцо крепят на створку.

«Шпингалет»

Модель станет более функциональной при сочетании с вертикальными запорами. Изготавливают ее из трубки Ø 10 мм и больше. Материал режут на 3 куска с длиной одного около 10 см и двух других – по 5 см.

Шпингалет лучше использовать вместе с вертикальными засовами

Самую длинную часть приваривают на край полотна горизонтально. Один 5-сантиметровый отрезок приваривают по краю противоположно первой трубке. Далее в них вдевают шпингалет, согнутый из Т-образного штыря (для его изготовления прут по диаметру подбирают так, чтобы он без затруднений входил в трубку). Шпингалет перемещают до упора и на его край приваривают 3-й отрезок трубы.

Фиксируют запор креплением куска металлической пластины под ручку. Для навесного замка предусматривают легкий вход ручки в проушины с петлями.

Засов с запорным механизмом

Этот вариант считается идеальным для высоких железных врат. Изготавливают засов с запорным механизмом следующим образом :

1. Вверху коробки приваривают кусок арматуры диаметром 15 см (так называемый палец). В ходе эксплуатации за него будет заходить другой изогнутый палец, зафиксированный анкерным стержнем.
2. Сам анкерный стержень крепят на кусок трубы подходящего диаметра. Еще один кусок позиционируют ниже центральной точки. После фиксации стержня дно нижней трубочки заваривают, после чего проверяют вращение анкера.
3. В анкерном стержне пропиливают болгаркой отверстие и вставляют калёную железную пластину, производя закрепление болтом. На втором полотне делают крючок, за который при закрытии ворот будет уходить пластина.

Преимущества самостоятельного изготовления и места использования

Самостоятельное изготовление запоров позволяет задействовать старые запчасти, материалы, сэкономить и сделать надежную конструкцию. Если у вас установлены большие ворота, но нет запорного механизма, то охранять дворовую территорию, дом и постройки не получится.

Если установить запор своими руками, то злоумышленник не будет знать, как его открыть из-за нестандартности конструкции, что убережет от кражи. Конечно, если вор профессионал, то откроет запор шпилькой, ломом.

Но всё равно крепкая преграда доставит ему неудобство. Для садовых участков используют самодельные шпингалеты.

Для защиты более ценного места – гаража, применяют засовы-фиксаторы в комбинации с навесными замками. А для частных домов подойдут самые сложные варианты: шлагбаумы, навесные и электронные замки.

Для охраны территории могут использоваться категории устройств:

1. Обычные защелки, шпингалеты и т.п. Они не могут защищать от взлома, но сдержат открытие и зафиксируют закрытое положение.
2. Контейнерной категории – они большие о прочные. Подойдут для сдвигающихся и распахивающихся створок.
3. Механизмы, производящиеся для ангаров. Они запирают тяжелые двери, с которыми не справятся другие устройства.
4. Системы, оснащенные электрическим приводом и сигнализацией. Они подойдут для частных домов.

Владельцы подбирают категорию запоров в зависимости от нужных функций. Зачастую для частного сектора не требуется сигнализация, достаточно контейнерных механизмов.

Запоры-задвижки своими руками

Засов такого типа более популярен и в магазине можно найти несколько разных конструкций: плоские, круглые, с пружинами. Но их легко сделать своими руками из подручных средств. Для этого желательно иметь:

Изготовление задвижки начинаем с поиска пары труба-стержень. Стержень (запирающий пруток) должен свободно перемещаться в трубе. Отметим, что труба не обязательно должна быть круглой. В профильную трубу 15х15 мм с толщиной стенок 2 мм входит пруток диаметром 10 мм. Для усиления ее можно вставить в трубу следующего размера (20х20) и заварить края. Толщина стенок станет 4 мм – более чем достаточно.

Самый простой вариант задвижки, когда берут три отрезка трубы и стержень. Два отрезка приваривают непосредственно на створки ворот, вставляют пруток и приваривают ручку-болтик (как у оконного шпингалета). Ответную часть крепят на другой створке.

В более сложном варианте два отрезка трубы варят к полосе металла, добавляют ограничители хода, ушки для замка, иногда возвратную пружину. Затем такую задвижку можно прикрутить на саморезы, болты, приварить к любым воротам.

По такому же типу делают фиксаторы для створок в крайних положениях, только отрезки труб приваривают вертикально в нижней и верхней части створок.

Разновидности дверных засовов

Итак, дверные засовы могут:

• приобретаться в магазинах. Стоимость готовых устройств небольшая, а широкое разнообразие позволяет выбрать наиболее подходящий запорный механизм;
• изготавливаться самостоятельно.

Готовые засовы

Засов на дверь различается по нескольким основным признакам:

• способу установки;
• способу работы.

Засов на калитку, дверь ворота может быть установлен:

внутрь дверного полотна. Врезной засов отличается сложностью монтажа, так как для установки потребуется делать нишу для основной части запорного механизма и более высокой стоимостью;

Засов с замком для калитки или двери

на поверхность дверного полотна. Накладной засов можно установить за несколько минут, имея необходимые инструменты и определенные навыки работы с ними. Стоимость накладных запорных механизмов ниже, чем врезных. Однако и степень защиты засова меньше, так как все рабочие элементы устройства располагаются на поверхности и легко просматриваются.

Засов-фиксатор, устанавливаемый на поверхность дверного полотна

Если врезные засовы выпускаются одного типа, то накладные запорные устройства могут быть следующих видов:

1. задвижка-засов. Наиболее популярное устройство, которое состоит из корпуса и двигающейся металлической пластины. Для фиксации пластины в закрытом положении на дверной раме устанавливается небольшая планка с отверстием. Задвижки выпускаются разных размеров и могут быть дополнены декоративными элементами;

Засов-задвижка для калиток и дверей

Задвижка может быть:

• горизонтальной (рисунок выше). Такие устройства устанавливаются на двери разного назначения, в том числе и калитки;
• вертикальной. Устройства предназначены для створок ворот.

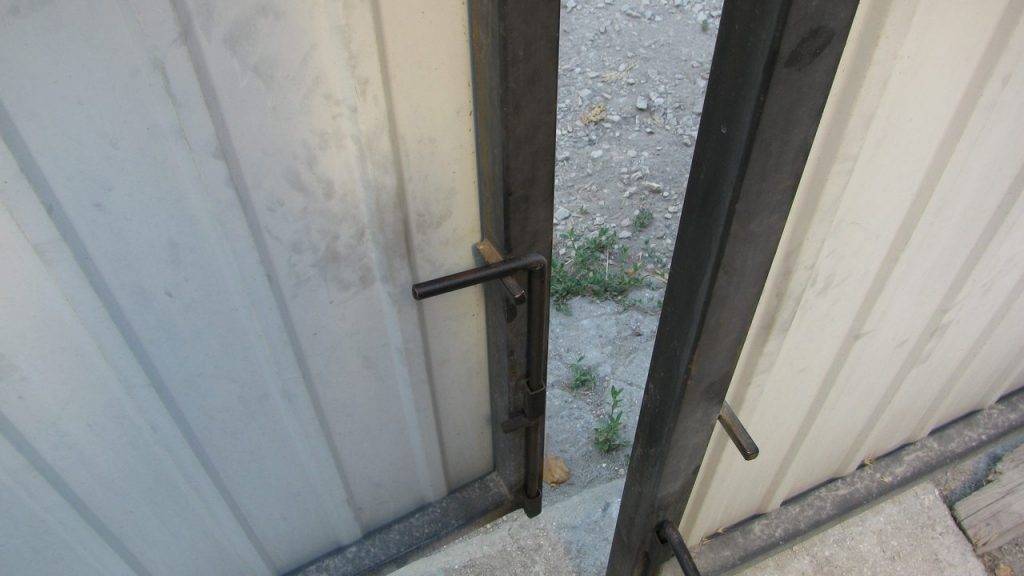

Задвижки вертикальные для ворот

1. засов-крючок. Простейшее запорное устройство, которое можно приобрести в магазине или изготовить самостоятельно. Запорный элемент – крючок – опускается в скобу, тем самым фиксируя створку в закрытом положении;

Засов в форме крючка для фиксации двери

Как сделать засов своими руками? Необходимо:

• найти проволоку подходящего диаметра;
• согнуть проволоку в форме крючка;
• изготовить две планки: для крепления устройства к дверному полотну и фиксации запорного элемента. Планки можно изготовить из той же проволоки или металлической пластины;

1. засов с пружиной. На стандартное запорное устройство устанавливается небольшая пружина, которая возвращает запорный элемент в исходное (закрытое) положение. Открывается засов вручную, а после закрытия двери защелкивается автоматически.

Задвижка для дверей на основе пружинного механизма

Засовы, изготовленные своими руками

Самодельный засов может быть:

Вертушка – это устройство, которое изготавливается из небольшого деревянного бруска и деревянного (металлического) прутка, выступающего в качестве оси вращения.

Принцип действия устройства достаточно прост. Лопасти вертушки, при расположении ее в горизонтальном направлении, зацепляются за раму калитки. Если лопасти засова расположены в вертикальном направлении, то засов открыт.

Засов вертушка для калиток

Шпингалет – это более надежное устройство для фиксации двери. Металлический профиль, являющийся запорным элементом опускается в специальные ниши, которые также изготавливаются из металла. Если изготовить шпингалет с проушинами, то засов можно дополнить навесным замком.

Металлический засов для ворот и калиток

Единственным недостатком шпингалета является необходимость постоянно следить за перекосами ворот (дверей, калиток), так как любое нарушение геометрии приведет к неработоспособности устройства.

Основные конструктивные элементы

В общем случае запоры на калитку состоят из нескольких функциональных элементов:

• корпуса;
• приводного элемента (ручки, ключи) осуществляющего отпирание/запирание двери;
• исполнительного элемента, передающего движение от ключа (ручки) к засову, задвижке;
• запорной (ответной) планки — детали с отверстием для входа засова;
• засова, служащего фиксатором двери в закрытом состоянии;
• поводка, детали служащей для перемещения засова.

При различных вариантах исполнения состав деталей может изменяться.

Изготавливая замок на калитку своими руками, необходимо соблюсти все требования к запирающим устройствам.

Ориентируясь на конструктивные особенности и принцип действия, в быту выделяют следующие типы дверных запоров:

• Щеколды — устройства механического или полуавтоматического действия. Рабочим органом является металлическая пластина с рычажком-ручкой. При закрывании под действием пружины или силы тяжести задвижка попадает в паз ответной планки. Для открывания необходимо приложить усилие к рычагу и поднять запорную пластину или с помощью ручки вывести засов из паза. Щеколды могут быть самозащёлкивающимися или с ручным приводом.
• Задвижки состоят из засова с прикреплённой ручкой. Для закрывания необходимо задвинуть металлический штырь или пластину в паз, отсюда и произошло название.
• Шпингалет, один из видов запора с круглым стержнем-засовом, скользящим внутри корпуса.
• Засовом обычно называют большие по размерам задвижки, предназначенные для фиксации массивных ворот и калиток, гаражей. Часто оснащаются возвратными пружинами и пазами для фиксации рабочего органа в закрытом положении.

В домашних условиях для запирания калиток изготавливают щеколды, шпингалеты и пружинные засовы. Каждое из этих устройств наиболее подходит для решения конкретных задач, обладает рядом преимуществ и недостатков.

Принцип работы

Варианты конструкции по принципу работы можно разделить на несколько типов.

Защелка на деревянной створке

Винтовые защелки

Простую винтовую защелку крепят с наружной части калитки. Данная модель состоит из стержня с нарезанной резьбой и замком отпирания, имеющим маленький шпиль и паз. Механизм запирания активируется ключом с необходимой прорезью и шпилем на конце.

Такую щеколду на калитку можно легко смастерить самому. Готовое изделие рекомендуется оцинковывать, чтобы продлить срок эксплуатации.

На даче

Сложность этой самодельной конструкции заключается в том, что в дверном проеме должно находиться достаточно свободного пространства для резьбовой выемки, в которую вкручивается непосредственно ключ в виде стержня. Причем этот накладной механизм очень просто взломать с помощью подбора схожего ключа.

Накладные сдвижные запоры

Это механизм, легко закрепляющийся на ровный металлопрофиль. За счет плоского стержня такой запор обеспечивает прочность закрывания дверного полотна. Механизм можно закрепить или с внутренней, или с внешней части забора. Для большей эффективности с наружной части можно поставить навесной замок.

Чертеж засова для ворот

Поворотный пазовый механизм

Это простой по конструкции замок, имеющий высокую эффективность и степень защиты против взлома. Устройство можно собрать самому, но будут необходимы определенные познания и оборудование. Ключ, опускающийся во время вставки в щель, круговыми вращениями активирует зубчатый механизм, отпирающий створку.

Реечный ригельный механизм

Это изделие можно купить в торговой сети «Леруа Мерлен». Изготовить такое запирающее приспособление самостоятельно может лишь специалист. Конструкция состоит из ключа с выемками и запорной основы. Этот механизм имеет высокую прочность и продолжительное время службы, но есть вероятность подделки ключа. Поэтому для запирания двери часто пользуются каким-либо дополнительным фиксатором.

На фото ниже представлена накладная задвижка.

Металлическая дверь в заборе

Врезная конструкция для калитки

Это самая популярная конструкция запорных механизмов, продающаяся в каждом строительном магазине. Чтобы установить этот замок, необходимо вырезать паз в основе створки. Надежность такого устройства очень высокая.

Защелки с креплением на основе пружины

Такие конструкции чаще всего устанавливаются с внутренней части. Они являются дополнительным запорным механизмом на защелкивающей основе. Их пружинное устройство дает возможность с легкостью активировать защелку.

Устройство

Кодовый замок на калитку

Это удобный замок с высокой степенью надежности. Механизм активируется за счет одновременного нажатия клавиш в соответствии с предварительно установленной цифровой комбинацией. Для надежности лучше всего регулярно менять код.

Схема с размерами

Электромагнитный замок

За счет новейших технологий электромагниты практически нельзя взломать. Замок магнитного типа можно приобрести в магазинах. Для установки конструкции, вероятней всего, будет необходима помощь мастеров.

Благодаря усиленному магниту, работающему с помощью электричества, закрытая калитка прочно фиксируется. При запирании полотна происходит автозакрытие. Открывается устройство при помощи магнитной карты или кнопки.

Уличная электрозащелка

Электромеханическая защелка

Электромеханический замок – это устройство, где объединены механическая и электронная конструкция. Потому в комплекте с замком находятся 2 вида ключей – электронный и механический. Калитка запирается в автоматическом режиме.

Электромеханическое устройство для дворовой калитки из профлиста по виду и конструкции практически не отличается от простого механического замка. Отличает электрозащелку только установка специального электронного блока для управления механизмом.

Электромеханический замок

Есть множество разных запорных устройств, которые используют для защиты приусадебной территории. С учетом сложности определенного механизма можно приобрести замок в магазине либо сделать самому.

Чтобы определиться в выборе вида защелки, также можно посмотреть видео ниже.
