Заземление в гараже и правила выполнения работы

Предназначение и установка заземляющего контура

Как известно, гаражи выполняются из металла (см. Металлический сборный гараж и правила монтажа) и имеют плохую гидроизоляцию, вследствие чего внутри гаража повышается влажность. При ремонте машины автовладельцы пользуются достаточно мощными электроинструментами, такими как: обогреватели, сварочный аппарат, компрессор (см. Компрессор для гаража своими руками: как правильно сделать) и тому подобные.

• Конечно, все вышеуказанные инструменты должны быть заземлены, в обратном случае, если произойдет утечка тока на корпус, учитывая влажность помещения, вас может поразить электрический ток. Есть возможность легко отделаться и получить только травму, но не всегда все заканчивается хорошо, и, дабы не испытывать судьбу и не подвергаться опасности, лучше сделать в гараже заземление.
• Это можно сделать самостоятельно, используя минимум времени и денежных затрат. Ниже приведена инструкция по установлению заземляющего контура, а также советы о том, каких схем лучше избегать.

Типы схем заземления

Существует четыре основные схемы, которыми пользуются многие электрики. Рекомендуется детальнее ознакомиться с их описанием и отличительными особенностями.

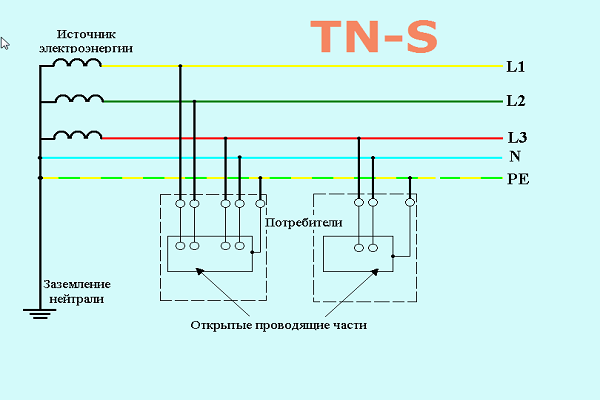

Система TN-S

Среди наиболее надежных схем заземления электрической сети гаражного помещения выделают TN-S. Однако многие электрики отказываются пользоваться ею, так как монтаж системы занимает много времени.

При выполнении монтажных работ человеку придется позаботиться о том, чтобы от подстанции к автогаражу были проведены провода N и PE. Самостоятельно это сделать сложно и поэтому приходится пользоваться помощью специальных компаний, услуги которых стоят недешево. Люди считают это экономически невыгодным и выбирают более дешевые методы.

Схема TN-С

Этот метод намного популярнее предыдущего, так как он не требует больших финансовых затрат. При использовании схемы проводник с фазой подключаются к электрическому щитку, установленному внутри автогаража. При подключении заземляющего контура PEN-провод разделяется на отдельные проводки N и РЕ. Это позволяет владельцу гаража подключить контур собственноручно.

Однако у этой схемы имеется недостаток, который связан с тем, что фаза может перейти на все устройства, подключенные к сети. Такая проблема возникает, если совмещенный провод разрывается. Это приводит к следующим последствиям:

• возможность удара током при работе с приборами;
• подача высокого напряжения на подключенные инструменты.

Схема заземления TN-С-S

Опытные электрики советуют пользоваться именно этой схемой, так как она в разы безопаснее остальных. Однако при проведении заземляющего контура таким методом придется потратить немало финансовых средств. Большая часть денег будет израсходована на проведение кабеля к гаражу, а также на полную модернизацию электропроводки.

Используя схему TN-С-S, проводник подстанции подключают к распределительному щитку гаражного кооператива. После этого к строению проводят пятижильный провод.

Система заземления ТТ

Людям, которых интересует простое заземление, следует обратить внимание на схему ТТ. В этом случае владельцу гаража придется самостоятельно сделать контур из нескольких электродов, которые вкапываются в грунт неподалеку от автогаража

К главным достоинствам такой технологии относят то, что она не требует вложения денег.

Заземляющий контур своими руками

Итак, как сделать заземление в гараже, чтобы оно эффективно защищало от поражения электрическим током? Для этого создается так называемый заземляющий контур – совокупность металлических деталей, которые отводят электрический ток и рассеивают его. Основным параметром контура является величина электрического сопротивления между ним и физической землей. Ниже приведена таблица его зависимости от состава грунта.

Как видите, традиционная фундаментная подсыпка из гравия и глины по своему электрическому сопротивлению почти не отличается от человеческого тела. Поэтому просто заколотить металлический штырь на глубину около полуметра и присоединить к нему корпус станка или третий контакт евророзетки – это совершенно недостаточная мера для создания эффективной защиты.

Для проникновения во влажные и хорошо проводящие ток слои грунта необходим металлический штырь длиной около двух метров, а в отдельных случаях и до трех метров. Заземляющий контур должен состоять минимум из трех вертикальных штырей и соединяющих их горизонтальных металлических проводников.

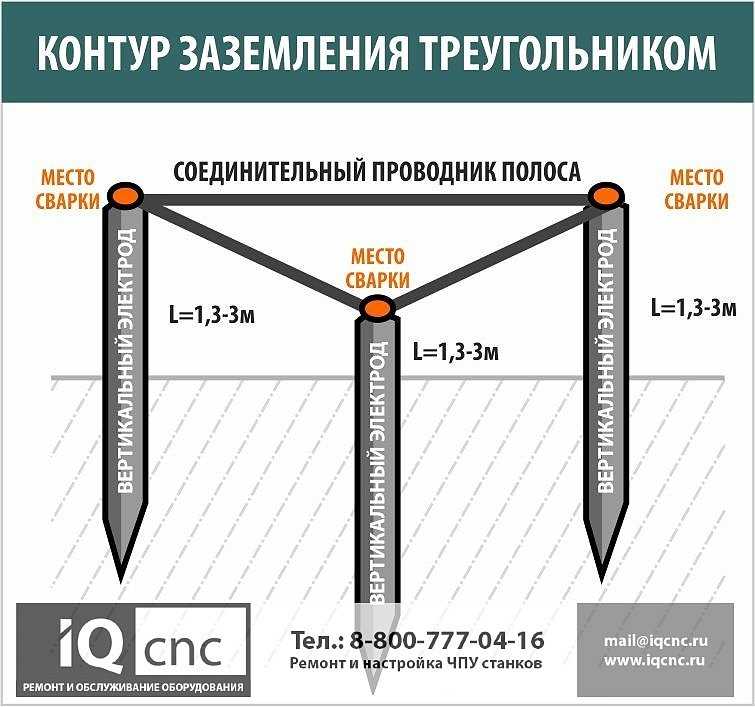

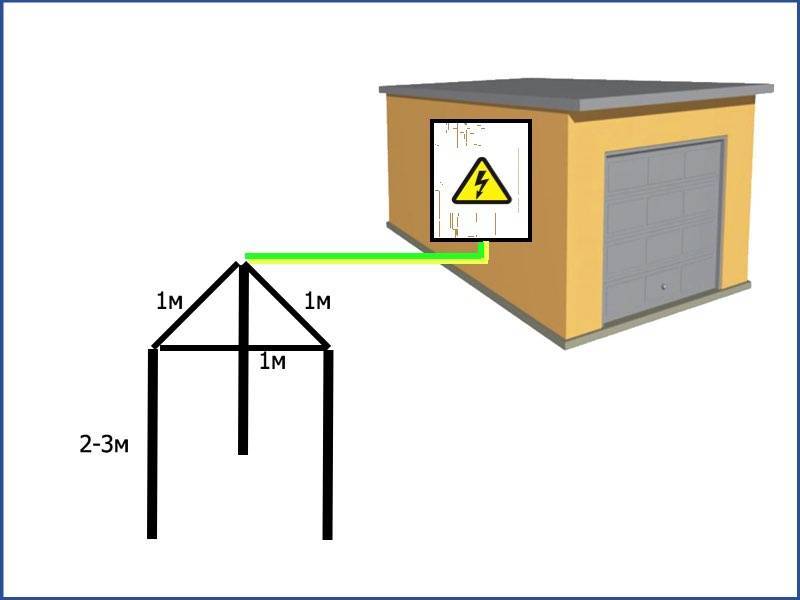

Поэтому его традиционно делают в виде равностороннего треугольника с расстоянием между вершинами, равным одному метру. Это лучшая конфигурация для стекания тока и его рассеивания. Но если по условиям местности такую фигуру построить проблематично, вы можете разомкнуть контур и вытянуть его в линию.

На месте установки проводников копается траншея глубиной около полуметра и такой же ширины. В качестве вертикальных штырей используется круглый, четырех- или шестигранный пруток из черного или нержавеющего металла. Можно использовать и трубы, но их сложнее забивать. Диаметр вертикальных элементов из черного металла от 16 до 32 мм. При использовании нержавеющей стали можно ограничиться меньшими размерами – от 10 до 25 мм (последнее значение для труб).

Горизонтальные проводники делаются из плоского проката – полос или уголков. Их ширина не менее 10 мм. Правила устройства электроустановок рекомендуют, чтобы площадь их сечения была не менее 100 мм2. Плоская форма выбирается исходя из соображений большего контакта с землей, именно это условие обеспечивает эффективное стекание тока с проводников в землю.

Вертикальные штыри лучше заколачивать не кувалдой, а перфоратором. Длинный прут вгонять в землю неудобно, лучше его разрезать на куски и соединять их, приваривая к концам трубчатые муфты. Горизонтальные элементы контура к штырям привариваются, а места соединений покрываются битумной мастикой и другими материалами, защищающими от коррозии.

К концу одного из вертикальных штырей приваривается металлическая проушина, к которой с помощью болта с гайкой крепится заземляющий провод – лучшим его видом является плоская гибкая полоса, сплетенная из медных прядей. Этот элемент должен находиться над поверхностью земли.

После монтажа вертикальных и горизонтальных элементов траншею засыпают, плотно утрамбовывая грунт для лучшего контакта с металлом. Неплохо будет обильно пролить его водой.

Для проверки работоспособности контура заземления можно воспользоваться простейшим приспособлением, состоящим из электрического патрона с лампой накаливания и двух проводов с зажимами-крокодилами на концах.

Один зажим присоедините к фазному проводу. Второй – к заземляющему проводнику (можно использовать точку, где он присоединяется к третьему контакту евророзетки). Если все сделано правильно, яркость свечения лампы должна быть такой же, как при штатном включении в сеть. Это неофициальный метод контроля, но он довольно действенен.

Заземляющий контур не является окончательным решением проблемы электробезопасности. Электрическая проводка в гараже должна быть защищена автоматическими выключателями, а к каждой розетке подключено УЗО.

Если вам необходимо приобрести геосинтетические материалы, то на данном сайте kazgeodor.kz  вы найдете лучшую цену.

Как производится подключение

Сначала необходимо разобраться со схемой правильного заземления контура гаража. Во вводном щитке необходимо подключить устройство дифференциального тока. Оно устанавливается для защиты проводки при обнаружении токов утечки. Описываемое устройство при возникновении аварийной ситуации мгновенно отключает ток на вводном устройстве.

Некоторые опытные электрики советуют создавать заземление в форме буквы Т. В таком случае 2 электрода вбиваются по углам, а остальные 2 располагаются в смотровой яме. После этого все элементы соединяются вместе и подключаются к щитку.

В качестве электродов могут выступать уголки, которые сделаны из металла. Они должны иметь длину от 2 до 2,5 метров. Стоит помнить, что размер такого элемента не должен быть меньше 50х50 мм. Если же в качестве элемента системы заземления гаража используется металлическая труба, стоит выбирать изделие диаметр которой составляет не менее 3,2 см. При этом толщина стенок должна быть не меньше 3 с половиной мм.

Также необходим гибкий провод, необходимый для соединения щитка с остальными элементами. Часто опытные электрики отдают предпочтение медному проводу.

После подготовки всех описанных элементов системы можно начинать работу по е сборке. Все происходит в несколько этапов:

1. Сначала электроды вкапываются в почву. Для этого необходимо создать небольшие ямки, имеющие глубину до 50 см.
2. После этого между ними необходимо создать траншеи. В них будет укладываться заземляющая арматура. Стоит помнить, что расстояние установленными элементами должно быть не меньше 1,5 метра.
3. На следующем этапе нужно вбить уголки в землю. Чтобы это происходило быстрее, конец указанного элемента можно подточить при помощи болгарки. Забивание производится кувалдой до тех пор, пока уголок полностью не войдет в дно ямы. Верхний конец должен располагаться ниже поверхности примерно на полметра. Таким же образом происходит вбивание остальных уголков.
4. Все вбитые в землю. Элементы необходимо соединить полосой из металла, которая имеет толщину около 4 мм и ширину около 4 см. Соединение следует производить сваркой после зачистки металла до блеска.

Чтобы удобнее подключать провод  к уголку, можно приварить к нему болт или клемму. После проведенных работ нужно протянуть трехжильный провод от щитка по всему гаражу и подключить его к розеткам и светильникам. Перед тем как сделать заземление в гараже своими руками, стоит посмотреть видео с описанием данного процесса. Это позволит избежать многих ошибок, которые совершаются неопытными людьми.

Сделанная таким образом система заземления позволит защитить людей, работающих в гараже от удара током.

Нужен ли заземляющий контур

Многие гаражи создаются из металла и не имеют хорошей гидроизоляции. При этом в помещениях часто наблюдается повышенный уровень влажности. Во время ремонта автомобиля часто используются электроинструменты, которые должны быть заземлены.

Если это правило не соблюдается, при утечке тока на корпус можно пострадать от удара током. Чтобы не подвергаться опасности, стоит правильно произвести заземление в гараже. На проведение таких работ требуется небольшое количество денег, а все действия осуществляются достаточно быстро. Перед тем, как производить заземление в собственном гараже следует посоветоваться с профессиональными электриками.

Стоит помнить, что из-за отсутствия системы заземления в гараже можно пострадать во время использования различных инструментов. Даже если этого не случалось на протяжение длительного времени, стоит обезопасить себя и произвести описанные работы.

Зачем нужно заземление в гараже?

В первую очередь важно выяснить, насколько важно заземление в гараже, зачем вообще делать в этом помещении заземляющий контур, какие проблемы он может решить. Известно, что очень много гаражных строений возведено из металла

При этом в большинстве случаев внутри гаражного помещения повышен уровень влажности. Дополнительный серьезный фактор риска – использование мощных электрических инструментов: например, гаражники работают со сварочными аппаратами, компрессорами и обогревателями. Безусловно, становится очевидно: факторов риска в гараже очень много, а в совокупности они значительно повышают риск возникновения различных аварийных ситуаций

Известно, что очень много гаражных строений возведено из металла. При этом в большинстве случаев внутри гаражного помещения повышен уровень влажности. Дополнительный серьезный фактор риска – использование мощных электрических инструментов: например, гаражники работают со сварочными аппаратами, компрессорами и обогревателями. Безусловно, становится очевидно: факторов риска в гараже очень много, а в совокупности они значительно повышают риск возникновения различных аварийных ситуаций.

Все инструменты в обязательном порядке должны быть заземлены. И для этого как раз необходима заземляющая жила, чтобы к ней подключить общую электрическую проводку. В противном случае, если заземления нет, сохраняется высокая вероятность утечки тока на корпус электрического оборудования. И человека может поразить током. Запомните! Когда на корпус мощных электроприборов идет «пробивание» током, обычная защита, например, перчатки, не поможет. Током может бить даже на расстоянии. Не стоит испытывать судьбу и подвергать свои жизнь, здоровье опасности. Лучшее решение – сделать в гаражном помещении надежное заземление и обеспечить безопасность.

Опытные гаражники отмечают: с процедурой проведения заземляющей жилы вполне можно справиться своими силами. Понадобится только схема заземления гаража, которую вы сами сумеете составить, небольшой набор материалов и инструментов. Если разобраться во всех нюансах, знать алгоритм работы, процесс монтажа не представляет никаких сложностей.

Рассмотрим конкретную инструкцию и выясним, какие могут быть схемы заземления.

Системы заземления

В сетях с глухозаземленной нейтралью существует три вида систем подключения рабочих и заземляющих проводников. Рабочими являются нулевые проводники, по которым протекает ток нагрузки, защитные же служат только для доставки потребителю потенциала земли от заземляющих устройств. Рассмотрим их особенности, и как будет делаться заземление для разных систем.

Система TN-C

Все сети, созданные более десятилетия назад, собраны по системе TN-C. Узнать об этом можно, подсчитав количество проводов в питающем кабеле: их будет только два. Один из них – фазный, другой – нулевой совмещенный (PEN). Совмещенным он называется потому, что по нему протекает рабочий ток, и он же соединен с контуром заземления питающей линии.

Использовать нулевой проводник при такой организации в качестве заземляющего нельзя. Если его подключить к заземляющим контактам розеток, есть риск внезапно оказаться под напряжением при исправных электроприборах.

Во-первых, в этом будет виноват вероятный обрыв проводника PEN. Это вполне ожидаемое событие для старых электросетей, контактные соединения которых находятся в плачевном состоянии, особенно в гаражах. В результате перераспределения токов по фазам в нулевом проводе возникнет потенциал в диапазоне 0 – 220 В. Все заземляющие контакты розеток окажутся под напряжением, а вместе с ними – и корпуса электроприборов.

Но в гаражах даже не потребуется ждать обрыва нулевого провода, чтобы получить потенциал на PEN-проводнике. Электропроводка имеет незначительное сечение (кто-то сэкономил), а расстояние до подстанции значительно. Если вы замечали, что при сварочных работах в соседних гаражах у вас свет может не только тускнеть, но и становиться ярче, то это – результат повышенного сопротивления электропроводки. В эти моменты на нулевом проводнике относительно земли гарантированно появляется потенциал.

Даже если вы устроите у себя контур заземления и подключите его к PEN-проводнику, его все равно нельзя использовать в качестве заземляющего.

Система TN-S

Если ваш питающий кабель имеет три жилы, а в щитке установлены две нулевых шинки – вам повезло. Это признаки наличия системы заземления TN-S. В ней функции защитного и рабочего нулевого проводника разделены. Вне зависимости от нагрузки в гаражах и обрывов нулевых рабочих проводов (N) на защитном (РЕ) не будет опасного потенциала.

Если ваш гараж находится недалеко от подстанции, а проводник РЕ начинается не в соседнем щитке, а на ней самой, то сделанный своими руками контур заземления вам не очень то и нужен. Но если до подстанции далеко, то лишним он не будет.

Вывод от собственного контура подключается к шине РЕ в распределительном (вводном) щитке.

Система TN-C-S

Это гибридная система, при выполнении которой осуществляется переход от TN-C к TN-S. На каком-то участке сети совмещенный нулевой проводник разделяется на рабочий и защитный. В этой точке устраивается контур повторного заземления. Далее потребителям отправляется уже три проводника по системе TN-S.

Сконструировать такой переход можно и у себя в гараже. Но в этом есть один подвох, опять же связанный с возможностью обрыва совмещенного нулевого проводника в сети до вашего гаража. Если при появлении на нем опасного для жизни потенциала ток, проходящий через ваш контур заземления, сможет вызвать срабатывание вашего вводного автомата, то собрать такую систему можно. Если нет – опять же, возникает определенный риск. В этом случае групповые линии лучше дополнительно защитить УЗО.

Система ТТ

Это – то же самое, что и TN-C, но контур заземления не подключается к PEN-проводнику. Он остается независимым и соединяется только с корпусами и металлическими оболочками, заземляющими контактами розеток. Все отходящие от щитка линии в обязательном порядке защищаются УЗО на ток, не более 30 мА.

Недостаток системы в том, что она не спасает от повреждения питающего кабеля, если потенциал фазы от него попадет на металлический корпус гаража.

Как правильно сделать заземление

Особенности освещения дома светодиодными лампами

Для того чтобы выполнить правильное заземление загородного дома, недостаточно присоединить провод к трубам отопления или водоснабжения которые, как казалось бы тоже соединены надёжно с землёй. При неожиданном пробое в таком случае может пострадать уже не один человек, а несколько, то есть все те, кто во время появления напряжения на корпусе, а значит и на водопроводных трубах, прикоснуться к ним. Также это приводит к разрушению и самих металлических изделий. Главная задача заземления это обеспечение безопасности.

В электроснабжении различают два вида заземления:

1. Рабочее. Это когда проводник используется как нулевой провод и необходим для создания нужного напряжения, такого как стандартные 220 В, на которые и рассчитана основная масса электроприборов. При системе трёхфазного напряжения величина между одной фазой и землёй как раз и будет 220 Вольт. Сечение фазного и нулевого проводника стоит выбирать по мощности нагрузки которая будет подключена к сети. Розетки при таком электроснабжении могут не иметь дополнительного вывода;
2. Защитное. Это совершенно другой вид заземляющего устройства, который подключается только с целью защитить человека в случае пробоя изоляции.

Организовать защитное заземление в частном доме, на даче или в коттедже намного проще, чем в многоквартирном доме, тем более, когда вы живёте не на первом этаже.

Наиболее эффективной является так называемая система заземления тт, в которой защитный провод РЕ ни в коем случае не соединяется с нулевым рабочим проводником N. Это отчётливо видно из рисунка, приведённого ниже.

Как сделать заземление своими руками

После того как закуплены все материалы, можно приступать к собственно изготовлению контура заземления. Для начала нарезают металл на отрезки. Длина их должна быть больше расчетной примерно на 20-30 см — при забивании вершины штыре изгибаются, так что приходится их срезать.

Заточить забиваемые края вертикальных электродов — дело пойдет быстрее

Есть способ уменьшить сопротивление при забивании электродов — один конец уголка или штыря заточить под углом 30°. Этот угол оптимален при забивании в грунт. Второй момент — к верхнему краю электрода, сверху, приварить площадку из металла. Во-первых, по ней проще попасть, во-вторых, меньше деформируется металл.

Порядок работ

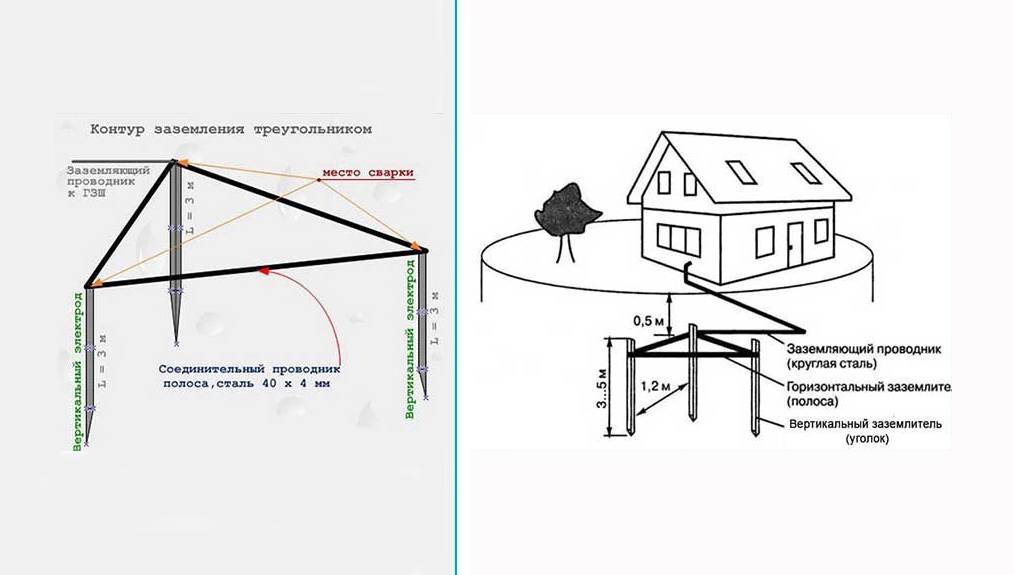

Независимо от формы контура, начинается все с земляных работ. Необходимо выкопать канаву. Лучше ее сделать со скошенными краями — так она меньше обсыпается. Порядок работ такой:

• Расчищают площадь, на которой будет размещаться контур заземления, наносят разметку.
• По разметке копают траншею глубиной 70-80 см, шириной около 50 см. Глубина неслучайна — если проложить металлосвязь ниже или выше, металл будет быстрее корродировать.

• Подготовленные штыри ставят в намеченных местах, забивают до тех пор, пока над поверхностью не останется участок около 20 см.

• Когда все вертикальные электроды забиты, срезают площадки или искореженные куски, зачищают металл, приваривают горизонтальный электрод — маталлосвязь. Шов должен быть непрерывный, хорошего качества.

• После остывания места сварки, шов прокрасить. Только ни в коем случае не красьте сами электроды и полосу, их соединяющую. Это очень ухудшит контакт с землей, все придется переделывать. Краской защищается только место сварки, как наиболее подверженное коррозии. Вся остальная поверхность металла должна быть без краски.

• От ближайшей к дому точки готового контура заземления копают канаву такой же глубины как и под -контур  60-70 см. Ширина ее может быть меньше — если полоса будет цельной и не надо ее сваривать.
• Полосу металла сечением не менее 25*4 мм укладывают в вырытую канаву. Ее приваривают к электроду или металлосвязи.

• Возле стены дома уложенная полоса поднимается из земли на расстояние не менее 200 мм от поверхности. В этом месте можно подключать шину или провод, который идет к шине защитного заземления, расположенной в щитке.

Собственно, на этом все. Заземление в частном доме своими руками сделали. Осталось его подключить. Для этого надо разобраться со схемами организации заземления.

Ввод контура заземления в дом

Контур заземления необходимо каким-то образом завести на шину заземления. Сделать это можно при помощи стальной полосы 24*4 мм, медной проволоки сечением 10 мм2, алюминиевым проводом сечением 16 мм2.

В случае использования проводов, их лучше искать в изоляции. Тогда к контуру приваривается болт, конец проводника надевается гильза с контактной площадкой (круглой). На болт накручивается гайка, на нее — шайба, затем провод, сверху — еще одна шайба и все это затягивается гайкой (картинка справа).

Как завести «землю» в дом

При использовании стальной полосы есть два выхода — завести в дом шину или провод. Стальную шину размером 24*4 мм тянуть очень не хочется — вид неэстетичный. Если есть — можно при помощи того же болтового соединения провести медную шину. Она нужна гораздо меньшего размера, смотрится лучше (фото слева).

Также можно сделать переход с металлической шины на медный провод (сечение 10 мм2). В этом случае к шине приваривают два болтана расстоянии в несколько сантиметров друг от друга (5-10 см). Медный провод закручивают вокруг обоих болтов, прижимая их с помощью шайбы и гайки к металлу (затягивать как можно лучше). Это способ — самый экономный и удобный. Требует не так много денег, как при использовании только медного/алюминиевого провода, провести его через стену проще, чем шину (даже медную).

Инструменты для работы

Электропроводка в гараже должна монтироваться правильными безопасными инструментами. с хорошо заизолированными рукоятками. Можно дополнить имеющиеся модификации надежной защитой из нескольких слоев изоленты. Мастеру, решившему сделать электропроводку в гараже самостоятельно, понадобятся:

• Плоскогубцы с плоской рабочей поверхностью и мелкой насечкой. Ими удобно осуществлять сгибание и перекусывание. Пригодятся особенные модели с изогнутыми губками, если монтаж производится в труднодоступных местах. Могут использоваться пассатижи с круглой либо острой металлической формой.
• Круглогубцы используют, чтобы фигурно подогнуть проволоку для подключения контактов.
• Отвертки в ассортименте: фигурная, прямая отвертка. Особый инструмент — индикаторная отвертка для определения параметров электросети и наличия напряжения.
• Минитрактор, стриппер для удаления изоляции. Их продают в строительных супермаркетов, а вид зависит от площади сечения кабеля.
• Монтажный нож с комплектом лезвий. При проведении монтажных работ является незаменимым инструментом.
• Бокорезы с острым лезвием. Помогут перекусывать мощные жилы или снимать изоляцию без стриппера.
• Молоток. Этот универсальный инструмент поможет вбить дюбель в перекрытие, забить скобу.
• Зубило в комплексе с молотком нужно, чтобы сделать штробу.
• Обжимные клещи, если провода при монтаже электропроводки в гараже соединяются с применением гильз.
• Наборы для опрессовки кабеля — дорогое удовольствие, поэтому домашние умельцы заменяют эти предметы имеющимися инструментами.
• Электродрель и перфоратор, помогут быстро закрепить части проводки.

Помимо основных инструментов, самостоятельный монтаж проводки потребует наличия: изоленты, разных термоусадок, крепежей (шурупы, саморезы), коробок, коробов, гофрированных труб в зависимости от способа монтажа. В коробках используется зажимное соединение винтами, но традиционный способ спайки медных проводов тоже возможен.

Если дом совмещен с гаражом, то работы стоит производить с особой аккуратностью, учитывая имеющуюся разводку. Работа с электричеством — трудоемкий процесс, который доступен заинтересованным умельцам.

Зачем контур заземления в гараже?

Как сделать заземление своими руками

После того как закуплены все материалы, можно приступать к собственно изготовлению контура заземления. Для начала нарезают металл на отрезки. Длина их должна быть больше расчетной примерно на 20-30 см — при забивании вершины штыре изгибаются, так что приходится их срезать.

Заточить забиваемые края вертикальных электродов — дело пойдет быстрее

Есть способ уменьшить сопротивление при забивании электродов — один конец уголка или штыря заточить под углом 30°. Этот угол оптимален при забивании в грунт. Второй момент — к верхнему краю электрода, сверху, приварить площадку из металла. Во-первых, по ней проще попасть, во-вторых, меньше деформируется металл.

Порядок работ

Независимо от формы контура, начинается все с земляных работ. Необходимо выкопать канаву. Лучше ее сделать со скошенными краями — так она меньше обсыпается. Порядок работ такой:

• Расчищают площадь, на которой будет размещаться контур заземления, наносят разметку.
• По разметке копают траншею глубиной 70-80 см, шириной около 50 см. Глубина неслучайна — если проложить металлосвязь ниже или выше, металл будет быстрее корродировать.

• Подготовленные штыри ставят в намеченных местах, забивают до тех пор, пока над поверхностью не останется участок около 20 см.

• Когда все вертикальные электроды забиты, срезают площадки или искореженные куски, зачищают металл, приваривают горизонтальный электрод — маталлосвязь. Шов должен быть непрерывный, хорошего качества.

• После остывания места сварки, шов прокрасить. Только ни в коем случае не красьте сами электроды и полосу, их соединяющую. Это очень ухудшит контакт с землей, все придется переделывать. Краской защищается только место сварки, как наиболее подверженное коррозии. Вся остальная поверхность металла должна быть без краски.

• От ближайшей к дому точки готового контура заземления копают канаву такой же глубины как и под -контур  60-70 см. Ширина ее может быть меньше — если полоса будет цельной и не надо ее сваривать.
• Полосу металла сечением не менее 25*4 мм укладывают в вырытую канаву. Ее приваривают к электроду или металлосвязи.

• Возле стены дома уложенная полоса поднимается из земли на расстояние не менее 200 мм от поверхности. В этом месте можно подключать шину или провод, который идет к шине защитного заземления, расположенной в щитке.

Собственно, на этом все. Заземление в частном доме своими руками сделали. Осталось его подключить. Для этого надо разобраться со схемами организации заземления.

Ввод контура заземления в дом

Контур заземления необходимо каким-то образом завести на шину заземления. Сделать это можно при помощи стальной полосы 24*4 мм, медной проволоки сечением 10 мм2, алюминиевым проводом сечением 16 мм2.

В случае использования проводов, их лучше искать в изоляции. Тогда к контуру приваривается болт, конец проводника надевается гильза с контактной площадкой (круглой). На болт накручивается гайка, на нее — шайба, затем провод, сверху — еще одна шайба и все это затягивается гайкой (картинка справа).

Как завести «землю» в дом

При использовании стальной полосы есть два выхода — завести в дом шину или провод. Стальную шину размером 24*4 мм тянуть очень не хочется — вид неэстетичный. Если есть — можно при помощи того же болтового соединения провести медную шину. Она нужна гораздо меньшего размера, смотрится лучше (фото слева).

Также можно сделать переход с металлической шины на медный провод (сечение 10 мм2). В этом случае к шине приваривают два болтана расстоянии в несколько сантиметров друг от друга (5-10 см). Медный провод закручивают вокруг обоих болтов, прижимая их с помощью шайбы и гайки к металлу (затягивать как можно лучше). Это способ — самый экономный и удобный. Требует не так много денег, как при использовании только медного/алюминиевого провода, провести его через стену проще, чем шину (даже медную).

Горизонтальный заземлитель

Для организации в гараже горизонтального заземления металлическая полоса укладывается на поверхности выкопанной траншеи. Далее на нем при помощи сварки закрепляется болт, к которому подводится медный или алюминиевый кабель. Второй конец последнего присоединяется к шине РЕ, расположенной в распределительном щитке. В завершении траншею следует закопать рыхлым грунтом, исключив из него предварительно камни и строительный мусор.

По окончании всех работ по заземлению в гараже рекомендуется проверить созданную электросеть. Для этого необходимо обратиться к специалисту, имеющему соответствующее оборудование, посредством которого можно измерить показатели контура заземления. В случае, когда полученный результат превышает 47 Ом, в бетонном полу следует пробить несколько дополнительных отверстий для установки электродов.

Если гараж располагается около частного дома, то проведение описанной выше работы не потребуется. Достаточно протянуть к постройке 3-жильный кабель от распределительного щитка, расположенного в жилище. Предполагается, что жилище на момент проведения работ оборудовано заземлением.

Проверка системы

Вне зависимости от выбранной схемы организации заземления после окончания работы требуется протестировать созданную систему на работоспособность.

С этой целью рекомендуется пригласить профессионального электрика, имеющего специальное оборудование. Результат проверки, дающий показатель свыше 47 Ом, указывает на необходимость установки еще нескольких электродов.

Описанные схемы актуальны для гаражей, находящихся на отдалении от жилых построек. Если гараж расположен рядом с частным домом, оборудованным заземлительным контуром, ситуация принципиально иная. Достаточно подтянуть к гаражному строению трехжильный кабель от распредщита.

Делаем заземление своими руками

Виды заземления

Существует несколько систем заземляющих конструкций:

• TN-S;
• TN-C;
• TN-C-S;
• TT.

Что представляет собой система TN-S? Чтобы ею воспользоваться, необходимо всем владельцам рядом стоящих построек протянуть провода своего BPY к подстанции. Поэтому это не совсем то, что подойдет каждому автолюбителю.

Рассмотрим систему TN-C. Она предполагает подведение проводника и фазы к щитку в совмещенном виде. При подключении провода необходимо его разделить на PE (заземление) и N (нейтрал). Однако в случае обрыва этого провода фаза перейдет на все заземленные приборы. Естественно, что все они будут под напряжением в 220 В. При прикосновении к таким приборам можно получить сильный удар током. Такую систему использовать в индивидуальном порядке достаточно опасно.

Описывая систему TN-C-S, стоит заметить, что она наиболее безопасная. Суть ее состоит в том, что совмещенный провод прокладывается от подстанции к общему BPY, а впоследствии осуществляется еще одно заземление. От каждого владельца гаража будет тянуться провод к BPY. Новые объединения собственников гаражей пользуются именно таким способом заземления.

Самой простой и дешевой системой заземления для самостоятельного пользования является TT. Заземление осуществляется легко, путем вкапывания нескольких электродов в землю недалеко от гаражного помещения. Так достигается создание индивидуального контура.

Выбрать, как сделать заземление в гараже, придется в любом случае. Главное – придерживаться определенных инструкций.

Устройство контура заземления

Вертикальный заземлитель

В большинстве случаев для создания вертикального контура выбирают вертикальные заземлители с использованием (на выбор) уголков, труб или медного проводника. Ниже представлена стандартная схема организации заземления в гараже.

Для монтажа заземлительного контура заранее выкапывают яму. Ее глубина должна составлять примерно полметра.

Установленные электроды объединяют друг с другом металлической лентой или прутком. Рекомендуемое сечение ленты — от 100 квадратных миллиметров. Диаметр прутка должен превышать 10 миллиметров.

Соединения выполняют при помощи сварочного аппарата. Все швы подлежат покраске, чтобы защитить металл от коррозийных процессов.

Финальная часть работы — прокладка трехжильного кабеля, который отходит от электрощита. Кабель подключают к розеткам и осветительной технике.
