Простейшее зарядное устройство своими руками

ИП

Если лишнего ИБП под рукой нет, то для ИП ЗУ нужно искать трансформатор на железе, его собственная постоянная времени (электрическая инерция) больше таковой АКБ, что очень хорошо по безопасности пользования. «Лепить» самодельный ИБП ни в коем случае не надо, его постоянная времени по выходу на 2 порядка меньше, чем у АКБ. Самодельный ИБП для ЗУ без сложных встроенных схем защиты способен стать причиной разного рода нештатных ситуаций. Помните – кипение электролита это туман и брызги крепкой ядовитой кислоты! А если АКБ с герметичными банками, то возможен и ее взрыв!

ИП ЗУ состоит из понижающего трансформатора и выпрямителя. Сглаживающий фильтр для зарядки АКБ не нужен. Трансформатор ИП ЗУ рекомендуют искать силовой с накальными обмотками от старых ламповых телевизоров – ТС-130, ТС-180, ТС-220, ТС-270. По мощности они годятся с избытком, но, во-первых, от влаги никак не защищены, в гараже могут и не перезимовать. Во-вторых, специалисты по вторичным металлам прекрасно знают, сколько выручки дает ТС, и найти их становится все труднее.

Понижающие трансформаторы типов ТП и ТПП

Если нет желания и/или возможности рассчитать и намотать трансформатор самому, для ИП ЗУ лучше будет купить трансформатор ТП или ТПП, они дешевле, чем ИБП б/у. Мощность – от 50 Вт, ее указывают последние 2 цифры в обозначении типономинала, напр. ТПП 36-220-80. 3 цифры в середине – рабочее напряжение первичной обмотки, а первые 2 или 3 кодируют количество и напряжение вторичных обмоток, оно 6,3 или 12,6 В на обмотку. Предпочтение следует отдавать трансформаторам в паровлагозащищенном исполнении («зеленым», слева на рис.), они способны неограниченно долгое время работать в атмосфере с влажностью 100% и примесями химически агрессивных паров. Трансформатор с обмотками на каркасе из плавкого пластика (справа) – вариант на самый крайний случай. Такие не рассчитаны на эксплуатацию в условиях ЗУ: работу свыше 50% времени использования на полной мощности с систематическими перегрузками по току. Вдруг берете такой, его мощность нужна от 120 Вт.

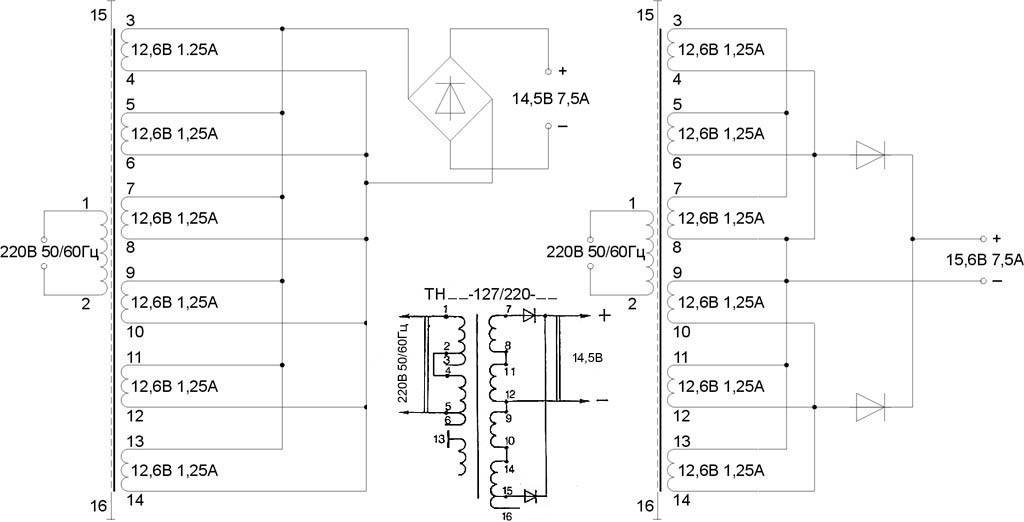

Типовые схемы соединения обмоток ТП и ТПП на 12,6 В под выпрямление мостом или двухполупериодное со средней точкой даны на рис. слева и справа:

Схемы соединения обмоток типовых трансформаторов питания

У конкретного экземпляра они могут отличаться, т.к. производители вправе произвольно менять разводку выводов по ТУ заказчика. Остатки идут в продажу, а выпуск особо популярного типономинала может быть продолжен для рынка. Поэтому, приобретая ТП или ТПП, сверяйтесь со спецификацией к нему; если ее нет, придется вызванивать обмотки. Общие правила разводки выводов и соединения обмоток ТП/ТПП такие:

1. Сетевые (первичные) обмотки выводятся на первые номера.
2. Межобмоточные экраны выводятся на последние номера.
3. Для соединения обмоток в параллель нечетные выводы соединяются с нечетными; четные – с четными.
4. Для последовательного соединения обмоток нечетные выводы соединяются с четными.

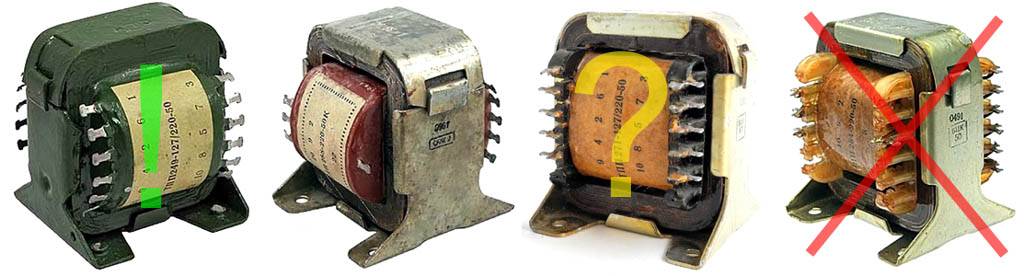

Вариант подешевле – присмотреть на железном базаре старый накальный трансформатор ТН; система обозначений аналогична ТП/ТПП. «Кладоискатели» до ТНов не охочи: возни с разборкой много, медяшки мало. Типовая схема включения ТН для ЗУ дана на врезке в центре рис. Переключать, для повышения выходного напряжения, нижний по схеме диод с вывода 15 на 16 нельзя, нарушится симметрия обмоток!

Выпрямитель Шоттки

Выходные напряжения на схемах выше даны для входного (сетевого) 220 В. Если оно упадет, пойдет недозаряд. Вместе с тем, поскольку АКБ на заряд от внешнего ЗУ ставят холодной, остается некоторый запас на увеличение напряжения заряда; его возможно использовать полностью, если ЗУ с защитой. В таком случае выпрямитель нужно делать со средней точкой на сборке диодов Шоттки – выходное напряжение увеличится прим. на 0,6 В.

Современные диоды Шоттки с платиновым барьером для использования в ЗУ АКБ вполне пригодны, см. спецификацию на рис.:

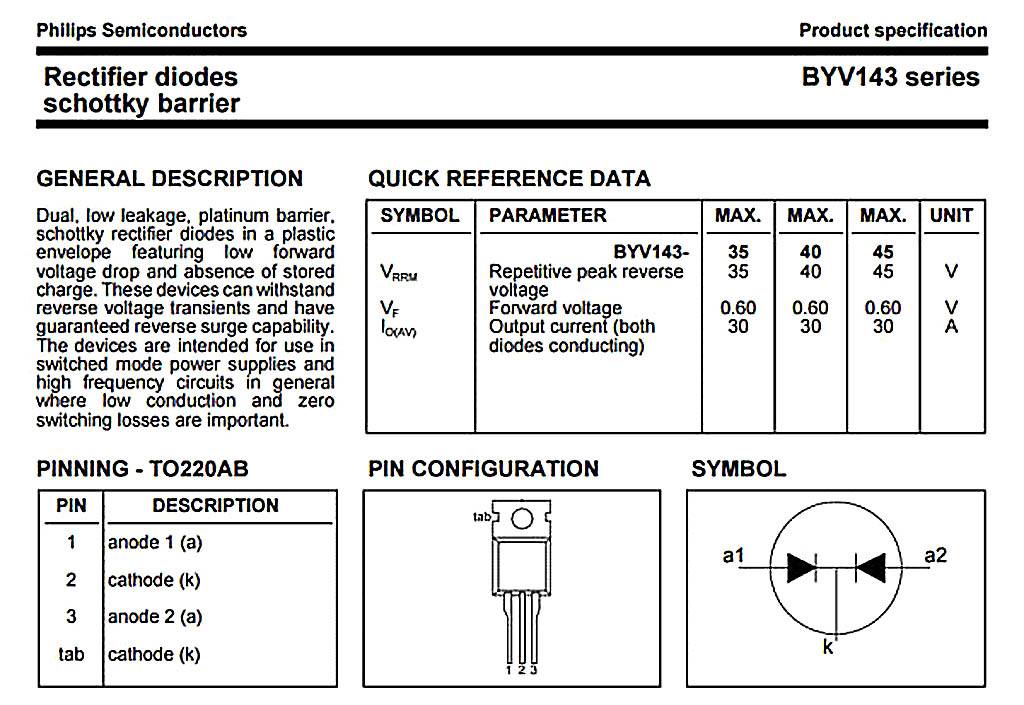

Спецификация на сборку диодов Шоттки для выпрямителя зарядного устройства автоаккумулятора

Кроме того, на сборку из пары диодов Шоттки нужен радиатор от 50 кв. см, а каждому обычному, с p-n переходом, на ток до 10 А – от 100 кв. см. Брать сборки Шоттки нужно с максимальным обратным напряжением от 35 В и пиковым прямым током от 30 А, т.к. в схеме выпрямителя со средней точкой соотв. величины достигают 1,7 амплитудного значения напряжения вторичной обмотки и 2,4 выпрямленного тока (31 В и 24 А при 12,6 В и 10 А; начальный пиковый ток заряда полностью разряженной АКБ на 60 А/ч – 10 А).

Требования к конструкции

Зарядное устройство должно быть смонтировано в закрытом корпусе.

1. Если корпус металлический, то должна быть предусмотрена возможность его заземления.
2. Все токоведущие части напряжением 220 или 380В должны быть недоступны прикосновению.
3. Должна быть предусмотрена защита от коротких замыканий и сверхтоков предохранителями или автоматическими выключателями с электромагнитными расцепителями.
4. Подсоединение ЗУ к выводам аккумулятора должно производиться гибкими медными проводами с зажимами типа «крокодил» или другими, обеспечивающими надежный электрический контакт.
5. Рукоятки зажимов должны быть заизолированы трубками ПВХ или изоляционной лентой. Цвет изоляции положительного провода красный, отрицательного – синий или черный.
6. Сечение проводов не ниже 2,5 мм².

Образцом подобного устройства может служить ЗУ, изготовленное на базе компьютерного блока питания, изображенное на фото 1. Элементы устройства должны быть надежно соединены между собой пайкой, скруткой или болтовым соединением.

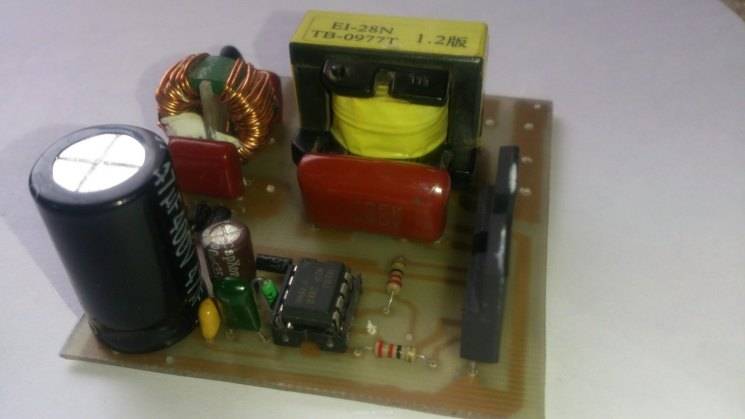

Если схема содержит большое количество радиоэлементов, то рекомендуется объединять их на печатных или макетных платах с помощью объемного монтажа. Фото 3 иллюстрирует внешний вид такой платы.

Для снижения затрат на изготовление зарядных устройств рекомендуется не приобретать в радиомагазинах комплектующие элементы, а использовать их от ненужной аппаратуры, иначе самодельные ЗУ могут оказаться дороже новых импортных китайских. Основное условие их применения – чтобы они были исправны и сохраняли свои характеристики.

Схема универсального зарядного устройства для всех типов аккумуляторов своими руками

Детали для сборки универсального зарядника указаны в таблице. При замене деталей аналогами нужно учитывать основные характеристики.

Тип	Обозначение	Кол. шт.	Номинал
Линейный регулятор	—	1	142ЕН12
Биполярный транзистор	Q1	1	МП42
Выпрямительный диод	D1	1	1N4001
Диод	BR1	1	B30C2000
Электролитический конденсатор	С1	1	2000 мкФ 25 В
Резисторы	R1, R2, R3, R4, R5, R6, R7	1	12 Ом; 5,1 Ом; 2,4 Ом; 1,2 Ом; 100 Ом; 5,1 кОм; 2,1 кОм
Светодиод	D2	1	Зеленый
Светодиод	D3	1	Красный
Предохранители	F1 и F2	1	1,5 и 1,25 А
Трансформатор	Т1	1	—
Разъемы	J1, J2	1	—

Это наиболее простая схема, у которой выходное напряжение, несмотря на постоянный источник тока, меняется в зависимости от типа аккумулятора. Чтобы получить идеальную стабильность, нужно нормализовать источник питания. Для индикации используют германиевый транзистор. Предохранитель F2 и диод D1 предохраняют от неправильного включения.

Рекомендации по сборке:

1. При выборе конденсатора необходимо проверить соотношение 1 А: 2000 мкФ.
2. Зарядный ток определяется номиналами резисторов.
3. Микросхему можно заменить на аналогичную. В представленном устройстве использован КР142ЕН12.
4. Для подзарядки автомобильного кислотного аккумулятора с емкостью 0,002 Ом в цепь нужно ввести дополнительное сопротивление на 2 Ом. Это необходимо для стабилизации тока.

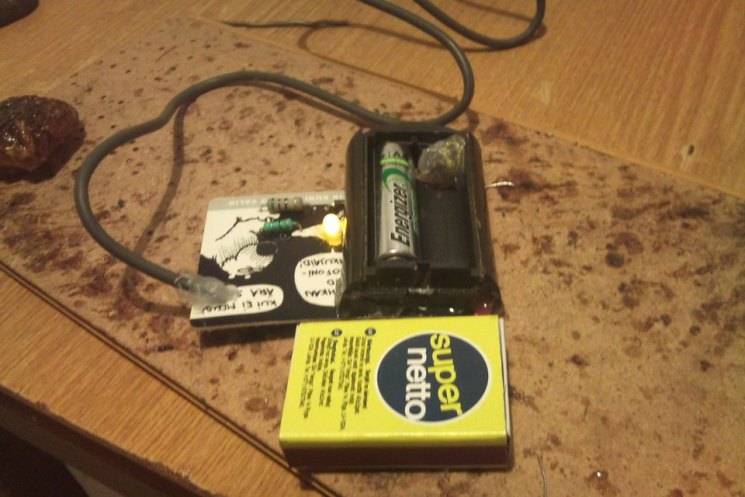

Самостоятельно собранное зарядное устройство подходит для зарядки источников питания всех конструкций — кислотных, литиевых, современных-герметичных и даже щелочных

Важно обратить внимание на то, чтобы резистор R1 оставался на месте, иначе возникнут проблемы с переключателем тока. Не стоит менять резисторы на низкоомные — при повышении нагрузки более 0,2 А возникает нестабильность подвижного контакта

При работе с аккумуляторами нужно учитывать их тип. Никель-кадмиевые и никель-металлогидридные нужно полностью разрядить. При повторной зарядке им нужно дать 120% заряда по номиналу. Если придерживаться рекомендованного режима, то возобновить работу можно будет через 12 часов.

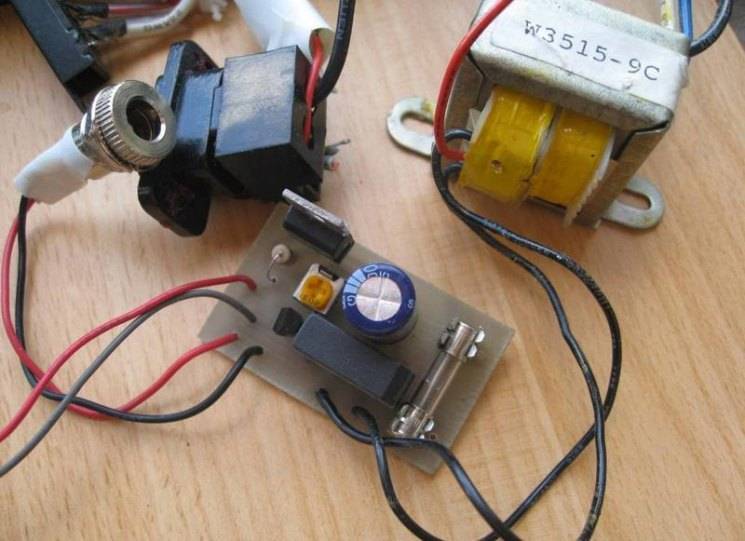

Существуют и другие зарядные устройства, которые реально изготовить самостоятельно. Изменить значение тока и напряжения можно с помощью стрелочного прибора в ручном режиме. В предложенную схему входят:

• диоды выпрямительного моста — КД226, 1N4007 и др., емкостью 0,5 А;
• диодный мост — тип КЦ403;
• транзисторы — VT1, VT2 (тип КТ805, 815 и 817) или аналог PN2222;
• светодиод — АЛ307;
• микросхема — DA1;
• стабилизаторы напряжения регулируемые, на выбор — LM317 или КРЕН12А.

Плавная регулировка заменена дискретным переключателем, который можно установить в несколько положений — от 1,2 до 12 В. Резисторы допустимо подбирать самостоятельно. Ток контролируется стрелочным микроамперметром, к тому же его можно установить резистором – на схеме он обозначен как Р1.

Инструкция для настройки:

1. Сопротивление на 100 Ом с мощностью до 5 Вт подключают к клеммам J1 и J2.
2. Переключатель S1 устанавливают в крайнее положение.
3. При подборе резисторов следует учитывать, что на выходных клеммах напряжение должно быть на 20% выше, чем на входных. То есть, если 1,2 — 1,4 и т. д.

При переключении S1 подбирают следующий резистор по тому же принципу. Шкалу нужно проградуировать.

Схемы зарядного устройства для авто АБ

Для заряда аккумуляторов обычно используется бытовая сеть 220 В, которая преобразуется в пониженное напряжение при помощи преобразователя.

Простые схемы

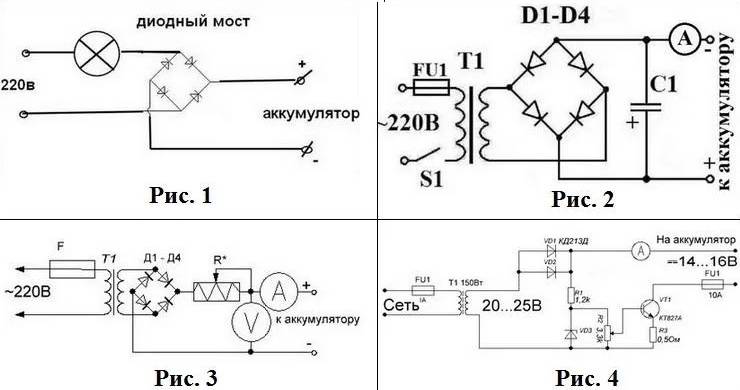

Наиболее простой и эффективный способ — использование понижающего трансформатора. Именно он понижает 220 В до требуемых 13-15 В. Такие трансформаторы можно найти в старых ламповых телевизорах (ТС-180-2), компьютерных блоках питания, найти на «развалах» блошиного рынка.

Но на выходе трансформатора получается переменное напряжение, которое необходимо выпрямить. Делают это при помощи:

• Одного выпрямляющего диода, который устанавливают после трансформатора. На выходе такого ЗУ ток получается пульсирующим, причем биения сильные — срезана только одна полуволна.

• Диодного моста, который отрицательную волну «заворачивает» наверх. Ток тоже пульсирующий, но биения меньше. Именно эта схема чаще всего реализуется самостоятельно, хотя не является лучшим вариантом. Можно собрать диодный мост самостоятельно на любых выпрямляющих диодах, можно купить готовую сборку .

• Диодного моста и сглаживающего конденсатора (4000-5000 мкФ, 25 В). На выходе этой схемы получаем постоянный ток.

В приведенных схемах присутствуют также предохранители (1 А) и измерительные приборы. Они дают возможность контролировать процесс заряда. Их из схемы можно исключить, но придется периодически использовать для контроля мультиметр. С контролем напряжения это еще терпимо (просто приставлять к клеммам щупы), то контролировать ток сложно — в этом режиме измерительный прибор включают в разрыв цепи. То есть, придется каждый раз выключать питание, ставить мультиметр в режиме измерения тока, включать питание. разбирать измерительную цепь в обратном порядке. Потому, использование хотя-бы амперметра на 10 А — очень желательно.

Недостатки этих схем очевидны — нет возможности регулировать параметры заряда.  То есть, при выборе элементной базы выбирайте параметры так, чтобы на выходе сила тока была те самые 10% от емкости вашего аккумулятора (или чуть меньше). Напряжение вы знаете — желательно в пределах 13,2-14,4 В. Что делать, если ток получается больше желаемого? Добавить в схему резистор. Его ставят на плюсовом выходе диодного моста перед амперметром. Сопротивление подбираете «по месту», ориентируясь на ток, мощность резистора — побольше, так как на них будет рассеиваться лишний заряд (10-20 ВТ или около того).

И еще один момент: зарядное устройство для автомобильного аккумулятора своими руками, сделанное по этим схемам, скорее всего, будет сильно греться. Потому желательно добавить куллер. Его можно вставить в схему после диодного моста.

Схемы с возможностью регулировки

Как уже говорили, недостаток всех этих схем — в невозможности регулировки тока. Единственная возможность — менять сопротивления. Кстати, можно поставить тут переменный подстроечный резистор. Это будет самый простой выход. Но более надежно реализована ручная регулировка тока в схеме с двумя транзисторами и подстроечным резистором.

Схема зарядного устройства для автомобильного аккумулятора с возможностью ручной регулировки тока заряда

Ток заряда изменяется переменным резистором. Он стоит уже после составного транзистора VT1-VT2, так что ток через него протекает небольшой. Потому мощность может быть порядка 0,5-1 Вт. Его номинал зависит от выбранных транзисторов, подбирается опытным путем (1-4,7 кОм).

Трансформатор мощностью 250-500 Вт, вторичная обмотка 15-17 В. Диодный мост собирается на диодах с рабочим током 5А и выше.

Транзистор VT1 — П210, VT2 выбирается из нескольких вариантов: германиевые П13 — П17; кремниевые КТ814, КТ 816. Для отвода тепла устанавливать на металлической пластине или радиаторе (не менее 300 см2).

Предохранители: на входе ПР1 — на 1 А, на выходе ПР2 — на 5 А. Также в схеме есть сигнальные лампы — наличия напряжения 220 В (HI1) и тока заряда (HI2). Тут можно ставить любые лампы на 24 В (в том числе и светодиоды).

Зарядка для АКБ из блока питания компьютера

Для зарядки любого аккумулятора хватит 5-6 ампер-часов, это является около 10% от емкости всей батареи. Произвести его, может, любой блок питания емкостью от 150 Вт.

Итак, рассмотрим 2 способа самостоятельного изготовления зарядного устройства из компьютерного блока питания.

Способ первый

Для изготовления нужны следующие детали:

• блок питания, мощностью от 150 Вт;
• резистор 27 кОм;
• регулятор тока R10 или блок резисторов;
• провода длиной от 1 метра с клеммами;

Ход выполнения работ:

1. Для начала нам потребуется разобрать блок питания.
2. Извлекаем неиспользуемые нами провода, а именно -5в, +5в, -12в и +12в.
3. Совершаем замену резистора R1 на заранее заготовленный резистор 27 кОм.
4. Удаляем провода 14 и 15, а 16 просто отключаем.
5. Из блока выводим сетевой шнур и провода к аккумуляторной батарее.
6. Устанавливаем регулятор тока R10. В отсутствие такого регулятора, можно изготовить самодельный блок резисторов. Состоять будет он из двух резисторов 5 Вт, которые будут соединены параллельно.
7. Для настройки зарядного устройства, в плату устанавливаем переменный резистор.
8. К выходам 1,14,15,16 припаиваем провода, а резистором устанавливаем напряжение 13,8-14,5в.
9. На окончание проводов присоединяем клеммы.
10. Остальные ненужные дорожки удаляем.

Важно: придерживайтесь полного руководства, малейшее уклонение может привести к перегоранию прибора.

Способ второй

Для изготовления нашего устройства по данному способу, потребуется блок питания немного мощнее, а именно на 350 Вт. Так как он может выдать 12-14 ампер, что удовлетворит наши потребности.

Ход выполнения работ:

1. В блоках питания от компьютера импульсный трансформатор имеет несколько обмоток, Одна из них на 12в, а вторая на 5в. Для изготовления нашего устройства нужна только обмотка на 12в.
2. Для запуска нашего блока потребуется найти зеленый провод и замкнуть его с черным проводом. При использовании дешевого китайского блока, возможно, там будет не зеленый, а серый провод.
3. Если у вас блок питания старого образца с кнопкой включения, вышеуказанная процедура не нужна.
4. Далее, составляем из желтых и черных проводов 2 толстые шины, а ненужные провода обрезаем. Черная шина будет минусом, желтая соответственно плюсом.
5. Для повышения надежности нашего устройства можно осуществить замену местами диодов. Дело в том, что на 5в шине стоит более мощный диод, чем на 12в.
6. Так как в блоке питания стоит встроенный вентилятор, то ему не страшны перегревы.

Способ третий

Для изготовления нам потребуются следующие детали:

• блок питания, мощностью 230 Вт;
• плата с микросхемой TL 431;
• резистор 2,7 кОм;
• резистор 200 Ом мощностью 2 Вт;
• резистор 68 Ом мощностью 0,5 Вт;
• резистор 0,47 Ом мощностью 1 Вт;
• реле на 4 контакта;
• 2 диода 1N4007 или подобные диоды;
• резистор 1кОм;
• светодиод яркого цвета;
• длина провода не менее 1 метра и сечением не меньше 2,5 мм 2, с клеммами;

Ход выполнения работ:

1. Выпаиваем все провода кроме 4 черных и 2 желтых проводов, так как по ним поступает питание.
2. Замкнуть перемычкой контакты, отвечающие за защиту от перенапряжения, чтобы наш блок питания не выключался от перенапряжения.
3. Заменяем на плате с микросхемой TL 431 встроенный резистор на резистор 2,7 кОм, для установки выходного напряжения 14,4в.
4. Добавляем резистор 200 Ом мощностью 2 Вт на выход с канала 12в, для стабилизации напряжения.
5. Добавляем резистор 68 Ом мощностью 0,5 Вт на выход с канала 5в, для стабилизации напряжения.
6. Выпаиваем транзистор на плате с микросхемой TL 431, для устранения препятствий при установке напряжения.
7. Заменяем стандартный резистор, в первичной цепи обмотки трансформатора, на резистор 0,47 Ом мощностью 1 Вт.
8. Собираем схему защиты от неправильного подключения к аккумулятору.
9. Выпаиваем из блока питания ненужные части.
10. Выводим необходимые провода из блока питания.
11. Припаиваем клеммы к проводам.

Для удобства пользования зарядным устройством подключите амперметр.

Преимуществом такого самодельного устройства является отсутствие возможности перезарядки батареи.

Устройство, принцип действия

Аккумулятор состоит из двух свинцовых пластин, погруженных в раствор серной кислоты. Одна из них является анодом, другая – катодом. В результате взаимодействия свинца с серной кислотой на поверхности пластин образуется сульфат свинца PbSO4.

Для заряда аккумулятора нужно приложить к аноду положительное напряжение, а к катоду – отрицательное, после чего на аноде начнет образовываться двуокись свинца PbO2, а на катоде – губчатый свинец Pb.

• При разряде происходит обратное восстановление до сульфата свинца.
• Напряжение полностью заряженного аккумулятора составляет около 2,12 В.
• Стартерная аккумуляторная батарея с номинальным напряжением 12 В содержит шесть аккумуляторов, соединенных последовательно.
• Следовательно, то, что в просторечье часто называют «аккумулятором», на самом деле является аккумуляторной батареей.

Заряжают АКБ с помощью специальных зарядных устройств ЗУ («зарядок»), которые можно приобрести в автомагазине, но можно изготовить и самостоятельно.

Зарядное устройство для автомобиля

Обычно аккумулятор внутри автомобиля подзаряжается сам, от генератора. Но со временем отсутствие нормальной зарядки сказывается на ёмкости батареи. И чем старше аккумулятор, тем больше он нуждается в подзарядке не от генератора, а от альтернативного источника питания.

При наличии под рукой электрических деталей, приборов, и, само собой, понимания того, как такие вещи собираются, появляется возможность создать зарядку самостоятельно. Ниже будет рассказано, как сделать автомобильное зарядное устройство своими руками.

Простейший вариант – попытка собрать зарядник из кабеля лампового телевизора. Отсюда нужно взять только трансформатор и выпрямитель.

Трансформатор от телевизора состоит из двух обмоток. Их нужно подключить последовательно. Во вторичной обмотке для этого достаточно соединить выводы 9 и 9′.

Что касается следующих – десятых – к каждому из них полагается припаять медные проводки сечением не меньше 2,5 мм.

Первичная обмотка должна пройти практически ту же процедуру, но между собой соединяются первые выводы, а ко вторым припаиваются провода с вилкой. После этого трансформатор можно на время оставить в покое.

Диодный мост потребуется для своего создания 4 диода, предназначенных для силы тока минимум в 10 А. Их припаивают к мостам под номерами 242, 243, 245, 246. Затем диодный мост соединяется с проводками, которые были припаяны к десятым выводам.

Для долговечности системы нужно установить предохранители на выводе «плюс» с моста и на выходе от второго трансформатора. При этом первый должен быть предназначен для 10 ампер, а второй – только на половину.

Перед началом работы зарядное устройство нужно проверить амперметром и вольтметром.

Если телевизора под рукой нет, то подойдёт также микроволновая печь или блок питания ATX. Различия в сборке присутствуют, но небольшие. При достаточных знаниях в физике и электронике проблемы со сборкой не возникнут.

Следует остановиться на моменте как сделать зарядное устройство из компьютерного блока питания. Конечно, для этого потребуется блок питания персонального компьютера.

В первую очередь нужно отключить его от сети, извлечь из системного блока, и пройтись лампочкой по всей поверхности – электролиты с высоким напряжением могут ещё сохраниться.

Конструкция автоматического зарядного устройства

Все детали зарядного устройства размещены в корпусе миллиамперметра В3-38, из которого удалено все его содержимое, кроме стрелочного прибора. Монтаж элементов, кроме схемы автоматики, выполнен навесным способом.

Конструкция корпуса миллиамперметра, представляет собой две прямоугольные рамки, соединенные четырьмя уголками. В уголках с равным шагом сделаны отверстия, к которым удобно крепить детали.

Силовой трансформатор ТН61-220 закреплен на четырех винтах М4 на алюминиевой пластине толщиной 2 мм, пластина в свою очередь прикреплена винтами М3 к нижним уголкам корпуса. На этой пластине установлен и С1. На фото вид зарядного устройства снизу.

К верхним уголкам корпуса закреплена тоже пластина из стеклотекстолита толщиной 2 мм, а к ней винтами конденсаторы С4-С9 и реле Р1 и Р2. К этим уголкам также прикручена печатная плата, на которой спаяна схема автоматического управления зарядкой аккумулятора. Реально количество конденсаторов не шесть, как по схеме, а 14, так как для получения конденсатора нужного номинала приходилось соединять их параллельно. Конденсаторы и реле подключены к остальной схеме зарядного устройства через разъем (на фото выше голубой), что облегчило доступ к другим элементам при монтаже.

На внешней стороне задней стенки установлен ребристый алюминиевый радиатор для охлаждения силовых диодов VD2-VD5. Тут также установлен предохранитель Пр1 на 1 А и вилка, (взята от блока питания компьютера) для подачи питающего напряжения.

Силовые диоды зарядного устройства закреплены с помощью двух прижимных планок к радиатору внутри корпуса. Для этого в задней стенке корпуса сделано прямоугольное отверстие. Такое техническое решение позволило к минимуму свести количество выделяемого тепла внутри корпуса и экономии места. Выводы диодов и подводящие провода распаяны на незакрепленную планку из фольгированного стеклотекстолита.

На фотографии вид самодельного зарядного устройства с правой стороны. Монтаж электрической схемы выполнен цветными проводами, переменного напряжения – коричневым, плюсовые – красным, минусовые – проводами синего цвета. Сечение проводов, идущих от вторичной обмотки трансформатора к клеммам для подключения аккумулятора должно быть не менее 1 мм2.

Шунт амперметра представляет собой отрезок высокоомного провода константана длиной около сантиметра, концы которого запаяны в медные полоски. Длина провода шунта подбирается при калибровке амперметра. Провод я взял от шунта сгоревшего стрелочного тестера. Один конец из медных полосок припаян непосредственно к выходной клемме плюса, ко второй полоске припаян толстый проводник, идущий от контактов реле Р3. На стрелочный прибор от шунта идут желтый и красный провод.

Печатная плата блока автоматики зарядного устройства

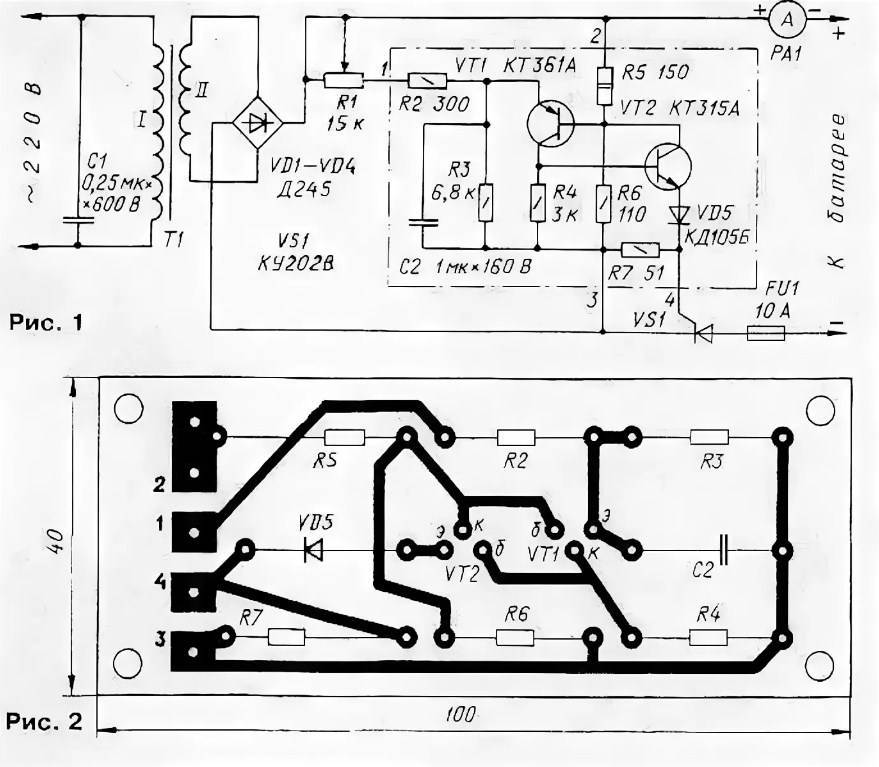

Схема автоматического регулирования и защиты от неправильного подключения аккумулятора к зарядному устройству спаяна на печатной плате из фольгированного стеклотекстолита.

На фотографии представлен внешний вид собранной схемы. Рисунок печатной платы схемы автоматического регулирования и защиты простой, отверстия выполнены с шагом 2,5 мм.

На фотографии выше вид печатной платы со стороны установки деталей с нанесенной красным цветом маркировкой деталей. Такой чертеж удобен при сборке печатной платы.

Чертеж печатной платы выше пригодится при ее изготовлении с помощью технологии с применением лазерного принтера.

А этот чертеж печатной платы пригодится при нанесении токоведущих дорожек печатной платы ручным способом.

Шкала вольтметра и амперметра зарядного устройства

Шкала стрелочного прибора милливольтметра В3-38 не подходила под требуемые измерения, пришлось начертить на компьютере свой вариант, напечатал на плотной белой бумаге и клеем момент приклеил сверху на штатную шкалу.

Благодаря большему размеру шкалы и калибровки прибора в зоне измерения, точность отсчета напряжения получилась 0,2 В.

Провода для подключения АЗУ к клеммам аккумулятора и сети

На провода для подключения автомобильного аккумулятора к зарядному устройству с одной стороны установлены зажимы типа крокодил, с другой стороны разрезные наконечники. Для подключения плюсового вывода аккумулятора выбран красный провод, для подключения минусового – синий. Сечение проводов для подключения к устройству аккумулятора должно быть не менее 1 мм2.

К электрической сети зарядное устройство подключается с помощью универсального шнура с вилкой и розеткой, как применяется для подключения компьютеров, оргтехники и других электроприборов.

Какие аккумуляторы можно заряжать

Вне зависимости от типа бытовых устройств, принцип действия у аккумуляторов аналогичный. Они состоят из 2 электродов — анода (положительного) и катода (отрицательного) погруженных в электролит. Вследствие электролитической диссоциации образуются ионы, которые и создают напряжение (в среднем от 3 до 12 вольт).

Можно заряжать аккумуляторы следующих типов:

1. Свинцовые (DNS). Их считают устаревшими, но до сих пор используют в возобновляемых энергетических источниках и в автомобилях. При полном разряде устройства саморазрушаются.
2. Никель-кадмиевые (NiCd). Отличаются безопасностью и морозоустойчивостью. Их устанавливают в фонарики, детские игрушки, электроинструменты. Эти элементы можно полностью разряжать.
3. Никель-металлогидридные (NiMH). Можно хранить полностью заряженными. В элементы питания не входит кадмий, оказывающий негативное влияние на окружающую среду. Используют элементы в тех же сферах, как и NiCd и фотоэлектронике. Они подходят для работ на открытом воздухе.
4. Литий-ионные. Устанавливают в персональные гаджеты и электродвигатели для транспорта. Это достаточно большая группа аккумуляторов, в нее входят устройства с разными типами электролитов и материалов, из которых изготавливают катоды.

Чтобы определить, в рабочем ли состоянии более простые источники питания, необходимо уметь обращаться с вольтметром. Только не следует ждать, пока аккумулятор полностью разрядится. Свинцовый повторной зарядке не подлежит. Литий-ионный же вариант проверяют только на микроконтроллере — он обязательно входит в схему гаджета.

Особенности функционирования аккумуляторов

Не все водители знают о том, что в автомобилях используются свинцово-кислотные аккумуляторы. Такие АКБ отличаются своей выносливостью, поэтому способны служить до 5 лет.

Для зарядки свинцовых АКБ используется ток, который равняется 10% от общей ёмкости аккумулятора. Это значит, что для зарядки аккумулятора, ёмкость которого составляет 55 А/ч, требуется зарядный ток в 5,5 А. Если подать очень большой ток, то это может привести к закипанию электролита, что, в свою очередь, приведёт к снижению срока службы устройства. Маленький ток зарядки не продлевает срок службы АКБ, однако он не способен негативно отражаться на целостности устройства.

При зарядке АКБ происходит протекание зарядного тока обратно рабочему. Напряжение для каждой банки не должно быть выше 2,7 В. В АКБ на 12 В установлено 6 банок, которые между собой не связаны. В зависимости от напряжения аккумулятора, отличается количество банок, а также необходимое напряжение для каждой банки. Если напряжение будет больше, то это приведёт к возникновению процесса разложения электролита и пластин, что способствует выходу из строя АКБ. Чтобы исключить возникновение процесса закипания электролита, напряжение ограничивают на 0,1 В.

Батарея считается разряженной, если при подключении вольтметра или мультиметра, приборы показывают напряжение 11,9-12,1 В. Такой аккумулятор следует немедленно подзарядить. Заряженный аккумулятор имеет напряжение на клеммах 12,5-12,7 В.

Пример напряжения на клеммах заряженного аккумулятора

Процесс заряда представляет собой восстановление израсходованной ёмкости. Зарядка аккумуляторов может выполняться двумя способами:

1. Постоянный ток. При этом регулируется зарядный ток, значение которого составляет 10% от ёмкости устройства. Время заряда составляет 10 часов. Напряжение заряда при этом изменяется от 13,8 В до 12,8 В за всю длительность зарядки. Недостаток такого способа заключается в том, что необходимо контролировать процесс зарядки, и вовремя отключить зарядное устройство до закипания электролита. Такой способ является щадящим для АКБ и нейтрально влияет на их срок службы. Для воплощения такого способа используются трансформаторные зарядные аппараты.
2. Постоянное напряжение. При этом на клеммы АКБ подаётся напряжение величиной 14,4 В, а ток изменяется от больших значений к меньшим автоматически. Причём это изменение тока зависит от такого параметра, как время. Чем дольше заряжается АКБ, тем ниже становится величина тока. Перезаряд АКБ получить не сможет, если только не забыть выключить аппарат и оставить его несколько суток. Преимущество такого способа в том, что уже через 5-7 часов аккумулятор зарядится на 90-95%. АКБ можно также оставлять без присмотра, поэтому такой способ пользуется популярностью. Однако мало кому из автовладельцев известно о том, что такой метод зарядки является «экстренным». При его использовании существенно снижается срок службы АКБ. Кроме того, чем чаще осуществлять зарядку таким способом, тем быстрее будет разряжаться устройство.

Теперь даже неопытный водитель может понять, что если нет необходимости торопиться с зарядкой АКБ, то лучше отдать предпочтение первому варианту (по току). При ускоренном восстановлении заряда снижается срок службы устройства, поэтому высока вероятность того, что уже в ближайшее время понадобится покупать новый аккумулятор. Исходя из вышесказанного, в материале будут рассматриваться варианты изготовления зарядных устройств по току и напряжению. Для изготовления можно использовать любые подручные устройства, о которых поговорим далее.
