Как правильно построить автомобильный навес своими руками

Для самостоятельного сооружения навеса особые строительные навыки не нужны, но нужно хотя бы на минимальном уровне уметь работать пилой и молотком.

Алгоритм работы по монтажу навеса не зависит от используемого материала, поэтому постройка деревянного навеса или сооружения из профнастила не будет отличаться от постройки укрытия для авто из поликарбоната.

Как уложить фундамент

Фундамент для навеса можно приобрести в готовом виде блоками и установить кронштейнами и уголками, прикрепив к блокам опорные столбцы.

Либо же можете выкопать ямы по метру в глубину для опорных столбов и забетонировать их, также можно применять и тротуарную плитку.

Сборка каркаса навеса

При использовании фундаментных блоков каркас монтируется сразу же после фиксации опор, а при применении площадки из бетона следует подождать, когда раствор застынет, на это уйдет около недели, и только потом устанавливать каркас.

Каркас собирают из металлического профиля или деревянных балок, желательно, чтобы на каркасе было как минимум поперечных сечений, меньше, чем на опорных столбцах, чтобы нагрузка на каркас сводилась к минимуму.

Сперва свяжите стойки друг с другом и зафиксируйте на них поперечные балки, собрав стропила и набив обрешетку.

Установка кровли

Теперь можно устанавливать кровельный материал на наш навес. Кровля выполняется из разных материалов, таких как:

листовой материал;
профнастил;
дерево;
поликарбонат.

Последний материал – наиболее распространен, о нем и поговорим более подробно.

Почему нельзя оставлять автомобиль без укрытия

Для начала поговорим о технике безопасности. Наверняка вы любите свою машину, и не хотели бы, чтобы она спонтанно вышла из строя. Что может угрожать автомобилю на даче? Град, к примеру, может существенно повредить корпус, а из-за сильных порывов ветра в машину могут попасть ветки и камни, повредив или разбив окна. Избежать этого так просто, достаточно установить небольшой навес над машиной к дому. Проблема решится, а в то время, пока автомобиля не будет, вы сможете устраивать под навесом пикники и вечеринки – эта конструкция многофункциональна.

Варианты дачного навеса для авто

Разнообразие вариантов конструкций заставляет в первую минуту развести руками – какой навес для машины лучше выбрать? Приходится долго думать, рассматривая модели. Однако мы бы посоветовали вам рассматривать данную конструкцию не только с функциональной точки зрения. Не стоит забывать, что эстетическая часть также важна. Строители же скажут вам, что самый лучший навес под машину – это быстрый в постройке. Постараемся определиться – какой подойдет именно для вашего участка.

С металлическим каркасом к дому

Материалы для возведения каркаса

Поликарбонат можно смонтировать на каркас любого типа – деревянный или металлический. Но конструкция из металла в комплексе со светопрозрачным материалом смотрится более воздушной и стильной. Такой навес легко вписать практически в любой архитектурный облик участка.

Различаются следующие типы металлических каркасов:

стальные из металлопрофиля (круглых или прямоугольных труб, соединенных между собой сварным или болтовым соединением);
кованые (из штампованных или выполненных на заказ элементов);
алюминиевые (сборные, из алюминиевого профиля).

Каждый из вариантов имеет свои преимущества. Стальной каркас из металлопрофиля обойдется дешевле всего. Алюминиевый дороже, но такую конструкцию можно при желании демонтировать и убирать на хранение в зимний сезон, если навес предназначен для использования на летней даче.

Сооружение с элементами художественной ковки выглядит эффектно и способно украсить ландшафт, но обойдется такой навес в серьезную сумму денег.

Каркас из художественной ковки

Расчёты

Для расчёта длины и ширины размера будущего навеса потребуется определить, сколько позволяет место для его установки. Расположение окружающих зданий также следует учитывать. Потому как близко-стоящие бытовые конструкции могут помешать монтажу каркаса навеса, что существенно замедлит работу, либо же сделает её фактически невозможной.

Если есть возможность обратиться к ландшафтному проектировщику, дело двинется заметно быстрее. Либо же можно воспользоваться онлайн-системой расчёта оптимальных размеров навеса.

Онлайн-калькулятор

Разумеется, останавливаться на предложенных широко распространённых вариантах навесных конструкций не стоит. Можно дать полёт фантазии и создать действительно уникальные дизайнерские защитные установки различных размеров. Однако стандартные чертежи наименее сложны в монтаже. Поэтому, если до этого момента опыта в установке навесов не было, лучше остановиться на менее сложных чертежах, к которым уже имеются расчёты в сети Интернет.

1 Этап: Начало. Проект и размеры

Неважно, нужен ли Вам отдельностоящий навес, или пристроенный к дому, требуется чертёж. Не обязательно детализированный как в инженерных расчётах, но с указанием всех основных параметров

Это ширина, длина, высота. Также в схеме отражается форма крыши, расстояние между опорами и фермами, расстояние между прогонами.

Чтобы правильно составить чертёж, от которого зависит корректность следующих действий, нужно разобраться с размерами. Это позволит рассчитать материал, и понять как будет выглядеть конечная конфигурация.

1)Промежуток между фермами в идеале должен составлять 1 м. Шаг между столбами от 2,2 м до 2,7 м при учёте что сами столбы из металла 80х80х3 мм.

2)Расстояние между прогонами высчитывается исходя из толщины поликарбоната и предположительной нагрузки. Для поликарбоната 8 мм оптимально от 450 до 600 мм.

3) Стандартная высота навеса в частном строительстве порядка 2,7 м по коньку, сбоку до балки 2,1-2,2м. Этого достаточно для комфортного использования. Можно делать выше, например 3 метра. Это зависит от того, какой транспорт будет под ним стоять, обычная легковая машина или ГАЗель. Также не забывайте о том, что к высоте добавляется глубина бетонирования опорных столбов. Её тоже желательно отразить в чертеже.

4)Ширина

Обратите внимание, ширина навеса и ширина кровли — разные значения. В первом случае считается расстояние от левого до правого столба

А для кровли добавляется полметра, по 0,25 м. с каждой стороны, так как она должна иметь выступы. Фактически количество поликарбоната считается по кровле.

5)Длина навеса, как правило, регламентируется шириной поликарбоната, и кратна двум метрам. Это делается для того, чтобы не получить обрезки, которые потом непонятно куда деть. Например, требовалась длина 5 м., но учитывая габариты поликарбоната, можно понять, что двух листов будет недостаточно, потребуется три. Взяв три листа, получаем 6,3 м., вместе с выступами. Если 6,3 метра не помещается на участок, тогда придётся 3-й лист резать вдоль.

Посмотрите несколько примеров разных проектов. Их можно взять в качестве ориентира и переработать под себя.

Размеры и функционал

Функционал постройки очень важен для составления чертежей и грамотного расчета навеса. Рассмотрим типовые проекты разных видов конструкций.

Козырьки над входной дверью

Расчет консольных козырьков проводится, исходя из габаритов крыльца. По нормативам, верхняя площадка должна быть больше ширины двери в полтора раза, средняя ширина двери – 900 мм, делаем расчет: 900*1,5 = 1350 мм – оптимальная глубина крыши над входом. Ширина навеса зависит от ширины ступеней + 300 мм с каждого бока.

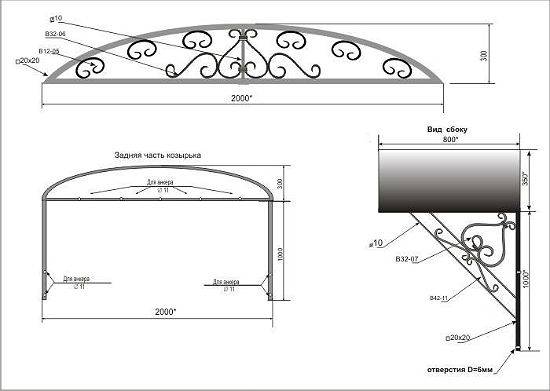

Чертеж козырька над входной дверью

Консольно-опорные навесы обычно устраиваются по площади всего крыльца и закрывают ступени. Глубина крыши рассчитывается, исходя из количества ступеней, средняя глубина которых по СНиП 250-320 мм, плюс верхняя площадка. Расчет ширины навеса над крыльцом регламентируется стандартной шириной ступеней – 800-1200 мм + 300 мм с каждой стороны.

Рассчитываем размеры:

Стандартного консольного козырька – 900-1350 мм на 1400-1800 мм.

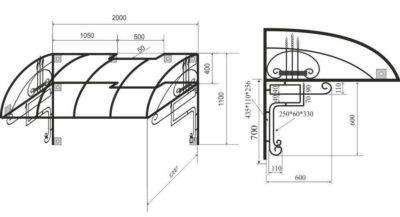

Консольно-опорного навеса над крыльцом, пример расчета на 3 ступени и площадку: глубина (900/1350 + 3*250/320) = 1650 – 2410 мм, ширина 800/1200 + 300 + 300 = 1400-1500 мм.

Чертеж балочно-опорной постройки с ассиметричной крышей

Веранды и террасы – чертеж и расчет

Веранды и террасы располагают вдоль одной из стен дома, поэтому здесь актуальны балочно-опорные и консольно-опорные конструкции. Минимальная глубина – 1200 мм, оптимальная – 2000 мм, как раз на расстоянии установки опорного столба.

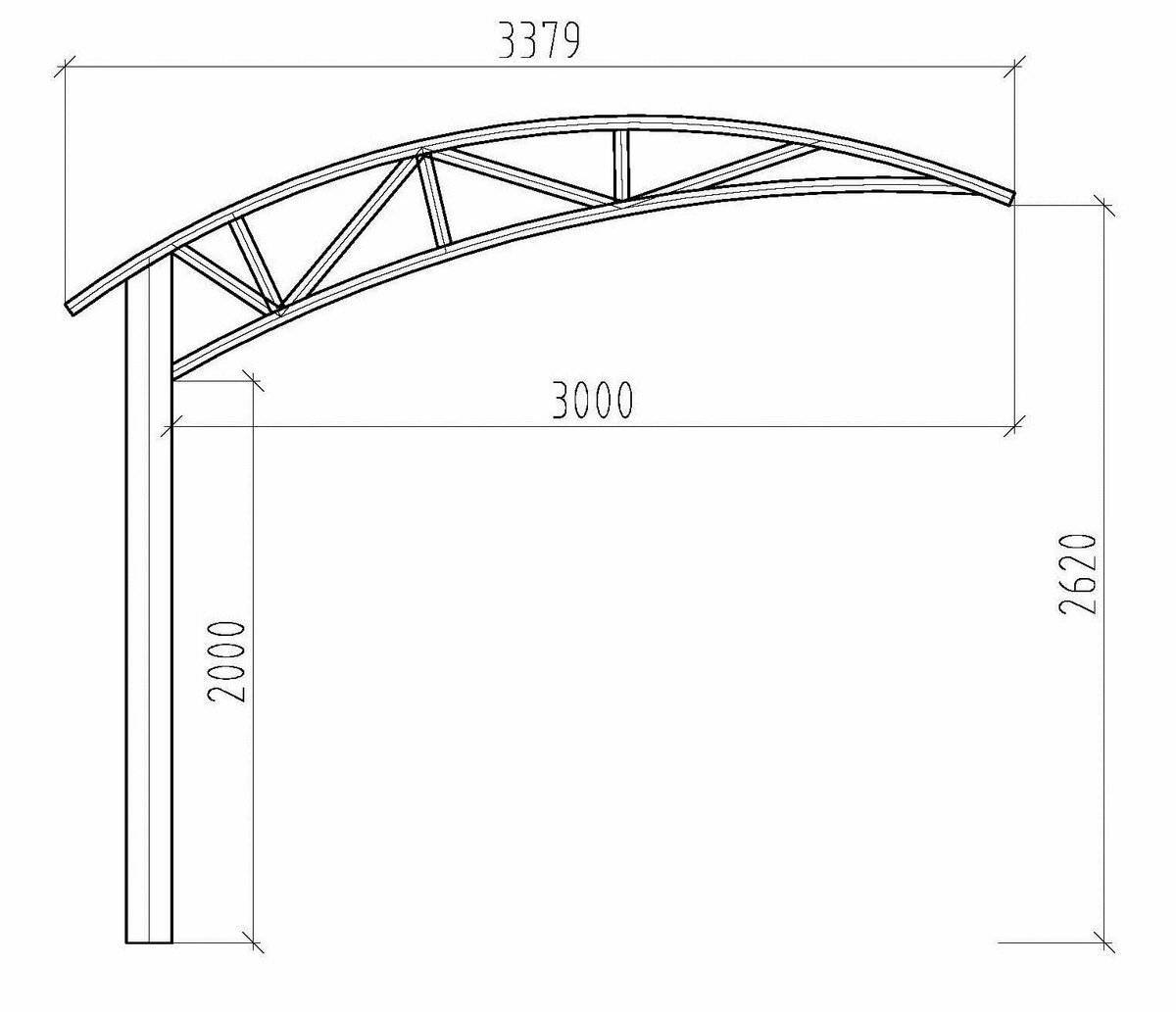

Чертеж пристраеваемого навеса с опорной балкой

Расчет крыши по перпендикуляру 2000+300 мм, но плоская кровля целесообразна исключительно для районов с минимальным количеством осадков, в остальных регионах рекомендуется сделать уклон 12-30о. Чтобы рассчитать глубину крыши навеса потребуется теорема Пифагора: с2 = а2 + в2.

Пример расчета:

Если угол уклона = 30о, прилегающий к нему катет (глубина крыши навеса по перпендикуляру) – 2300 мм, второй угол 60о. Возьмем 2 катет за Х, он лежит напротив угла в 30о, и по теореме равен половине гипотенузы, отсюда гипотенуза равна 2*Х, подставляем данные в формулу:

(2*Х)2 = 23002 + Х2

4*Х2 = 5290000 + Х2

4*Х2 — Х2 = 5290000

Х2(4-1) = 5290000

3*Х2 = 5290000

Х2 = 5290000 : 3

Х2 = 1763333, (3)

Х = √1763333, (3) = 1327 мм – катет, который будет прилегать к стене дома.

Расчет гипотенузы (длины крыши с уклоном):

С2 = 13272 + 23002 = 1763333 + 5290000 = 7053333

С = √7053333 = 2656 мм, проверяем: катет, лежащий против угла 30о равен половине гипотенузы = 1327*2 = 2654, следовательно, расчет верен.

Отсюда рассчитываем общую высоту навеса: 2000-2400 мм – это минимальная эргономичная высота, рассчитываем с учетом наклона: 2000/2400 + 1327 = 3327/3737 мм – высота стены навеса возле дома.

Как построить отдельно стоящий односкатный навес из металлопрофиля своими руками, чертежи каркаса и фермы

Стоянки для автомобилей – стандартный расчет и чертеж

Стоянки для автомобилей устраивают как отдельно стоящие постройки либо балочно (консольно)-опорного типа. Если планируется изготавливать навес для машины своими руками, чертежи делаются с учетом класса автомобиля. Габариты стоянки по ширине рассчитываются: размер автомобиля + 1,0 м с каждого бока, на 2 машины учитывается + 0,8 м между ними.

Чертеж небольшой конструкции для стоянки или хозблока

Пример расчета навеса для машины среднего класса, ширина – 1600 -1750 мм, длина – 4200-4500 мм:

1600 /1750 + 1000 + 1000 = 3600/3750 мм – ширина навеса;

4200/4500 + 300 +300 = 4800/5100 мм – эргономичная длина, чтобы осадки не заливали площадку.

Расчет ширины навеса на две машины:

3600/3750 + 800 = 4400/4550 мм.

Зачастую, для авто строится арочный навес из поликарбоната своими руками, чертежи удобной конструкции на свайном фундаменте представлены ниже.

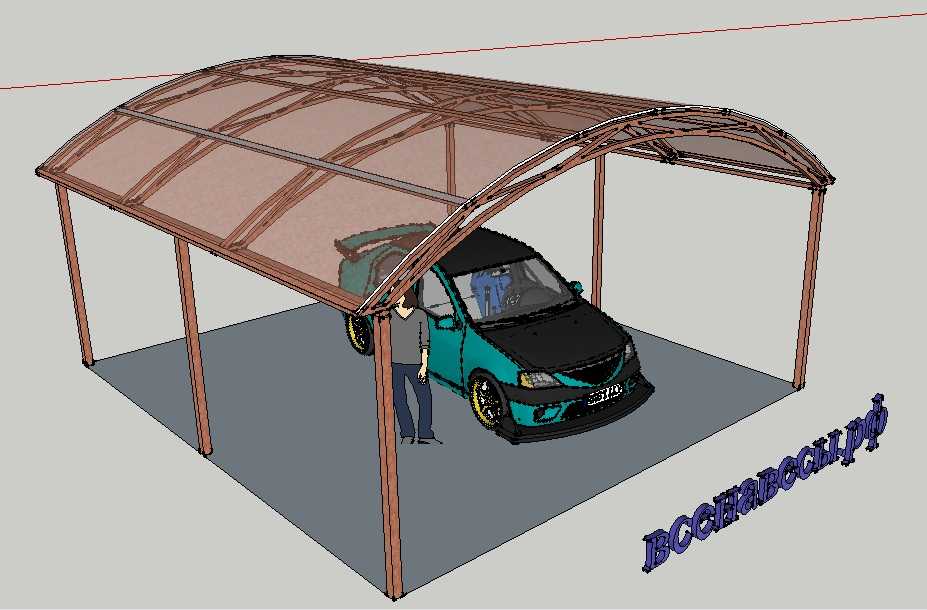

Пример, как построить навес для автомобиля своими руками, чертеж арочной металлоконструкции с поликарбонатной крышей

Беседки

Навесы для отдыха обычно устраивают в глубине участка, это отдельно стоящие конструкции на свайном, столбчатом, ленточном, плитном фундаменте. Выбор основания зависит от габаритов строения и характера грунта, это необходимо отразить в чертежах.

Средний размер беседки 3*4, 4*4, 4*6 м. Чтобы самостоятельно рассчитать конструкцию и сделать чертеж, следует учесть параметры:

Для комфортного отдыха 1 человека необходимо 1,6-2 м2 площади по полу.
Если под навесом располагается мангал, то между печью и зоной отдыха рекомендуется оставить свободную площадку шириной 1000-1500 мм.
Удобная ширина сидушки 400-450 мм.
Эргономичный размер стола 800/1200 на 1200/2400 мм, индивидуальный расчет делается с учетом 600-800 мм на 1 человека.

Чертеж отдельно стоящего навеса-беседки из дерева

Пристроенный навес

Если рядом с домом достаточно места, пристроенный навес для машины из дерева — наиболее простая и доступная в изготовлении конструкция. Нужно установить стойки, смонтировать опорные брусья и стропила, уложить обрешетку, кровельный материал.

Расчищают и выравнивают территорию.
Размечают места установки столбов по внешней стороне навеса. Расстояние между ними — 1,8-3 м.
Под стойки подготавливают скважины глубиной 70-120 см (до точки промерзания грунта).
На дно насыпают слой щебня 15 см, утрамбовывают.
Брус 100х100 мм обрабатывают пропиткой от гниения, высушивают и устанавливают в углубление.
Выставляют опору вертикально с помощью распорок, заливают в лунку бетон М200-250.
Смесь уплотняют штыкованием, заглаживают с небольшим уклоном от вершины к краям.

За бетоном ухаживают в течение недели — накрывают пленкой, увлажняют. После застывания стык с древесиной заполняют герметиком, чтобы избежать попадания воды.

Следующий этап — верхняя обвязка, стропила и обрешетка:

На фасаде закрепляют опорный брус 100х50 мм, чтобы уклон кровли превышал 10°. Применяют анкеры диаметром 12 мм и длиной, рассчитанной на заглубление в стену не менее 110 мм.
На столбы укладывают брус верхней обвязки 100х50 мм, закрепляют уголками, гвоздями или саморезами.
Устанавливают на опорные брусья с равными промежутками доски 100х50 мм, врезая их или укрепляя уголками.
По стропилам монтируют обрешетку из рейки 40х40 мм. Прибивают гвоздями.

Укладка стропил на опорный брус

Последний шаг — укладка кровельного материала. Листы поликарбоната или металлочерепицы крепят саморезами с уплотнительными шайбами. Шифер или ондулин — кровельными гвоздями. Примыкание к стене закрывают профильными планками. Стык заполняют герметиком или прижимают стальной полосой.

3 Этап: Сборка и монтаж кровли.

Материалы для навеса. Как выбрать, на что ориентироваться.

Чертёж

Простая схема навеса

Допустим, вы решили сделать навес для машины. Он может быть отдельно стоящей постройкой или опорной конструкцией. При разработке чертежа учитываем класс автомобиля. Далее, к его размерам добавляется 100 см на каждый бок – это и будет размер площадки.

Теперь можно переходить к конструкции навеса. Учитываем уклон верхней поверхности. Чертёж для машины, которая имеет размеры 1,6×4,2 м. Площадка будет иметь размер 2,6×5 м.

Кровля может иметь различную форму и отвечать некоторым требованиям ветровых и снеговых нагрузок. Выполняя чертеж, наносим все размеры элементов, которые участвуют в строительстве.

Приведём пример простейшего типового навеса.

Для установки поликарбонатных листов толщиной менее 8 мм достаточно шага в 600-700 мм.

Для него потребуются:

сотовый поликарбонат, толщиной 8 мм;
прогоны с профильной трубой 40x25x2 и 50x25x2 мм;
ферма арочная (30x30x2 мм);
балка (60x60x3 мм);
опорные стойки(60x60x3 мм);
пятки под стойки (30x30x6 мм);

Все коммуникации должны быть подведены заранее. Покрытием площадки может быть забетонированный участок, плитка.

Козырёк над дверью доступен каждому начинающему владельцу дома или строителю. Для этого, рисуем прямой или гнутый лист с каркасом. Крепление будет проводиться прямо над дверью. Размеры 1400x1000x300 мм.

Для чего нужен?

Спроектированный и составленный чертёж в будущем сэкономит ваше время:

Во-первых, составление грамотного документа, даст возможность правильно выбрать месторасположение и конструкцию.
Во-вторых, можно определиться с количеством материала, тем самым сэкономить денежные средства.
В-третьих, выбор оригинального внешнего вида, который будет гармонировать с ландшафтным дизайном.

Какие данные должен содержать:

Основные конструкционные элементы с чертежами.
Эскиз всего сооружения.
Рассчитанные данные на снеговую нагрузку кровли.
Расчётные данные парусности крыши.
Расчёт прочности ферм и опор.
Проектно-сметная документация. Здесь подробно описываются все виды материалов и их стоимость.

Как грамотно создать:

Не забывать про дополнительные габариты, например, для машины.
Иметь в виду преобладающий ветер при расчётах.
Подумать о прямом подъезде к навесу, без поворотов.
Доступ со всех сторон.
Доступный и простой чертёж (несущие сооружения и каркас из профильной трубы).
Минимум затрат.
Создать гармоничный проект, учитывающий, близко стоящий дом, и приусадебный участок.

Разновидности и фото навесов для машины из поликарбоната

Конструкцию для защиты авто можно выполнить отдельно стоящей или пристроить к дому.

Стоящий стационарно навес полностью монтируется на стойки, шаг между которыми должен составлять от 1-1,5 метров. Расстояние между опорами зависит от толщины, тяжести и размеров материала.
Сэкономит средства и потребует меньше средств на возведение навес-пристройка. Одна сторона такой конструкции опирается на две стойки, а вторая фиксируется к стене. Для надежности и хорошей устойчивости конструкцию рекомендуется устанавливать на заранее залитую бетонную площадку.

Форму крыши из поликарбоната можно сделать любую:

прямую;
волнообразную;
сферическую;
арочную.

Следует учитывать, что на изогнутых конструкциях может скапливаться мусор и снег. Поэтому навес для автомобиля лучше построить так, чтобы снег сам мог стекать с него. Для этого во время возведения конструкции ребра жесткости следует устанавливать не вдоль конструкции, а поперек нее.

При строительстве односкатных крыш из поликарбоната опорные стойки рекомендуется делать разной высоты, чтобы с навеса мог стегать снег. Удобны они еще и тем, что не имеют зазоров и стыков.

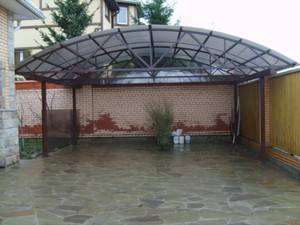

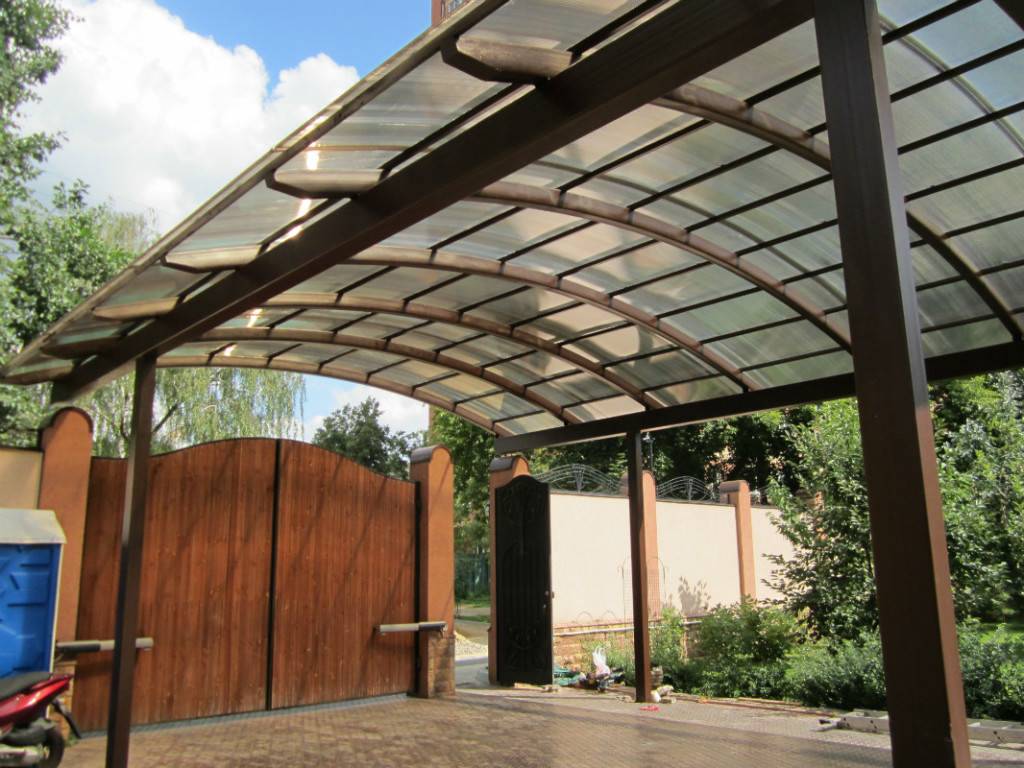

На фото можно увидеть арочные навесы, которые пользуются у автовладельцев большой популярностью. Такие конструкции имеют два ската, у них нет зазоров и стыков, и выглядят они очень красиво.

Свежие записи

Бензопила или электропила — что выбрать для сада? 4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйки Секреты выращивания рассады от японцев, которые очень трепетно относятся к земле

Стойки для навесов могут быть выполнены из металлического профиля или деревянного бруса. В некоторых случаях, если того требует общий дизайн дома или двора, они могут быть бетонными, каменными или кирпичными.

Чем выложить площадку

Самый простой и недорогой способ сделать площадку под автонавесом — засыпать ее гравием. Для этого надо будет снять дерн, вкопать бордюр, насыпать щебень и хорошо его утрамбовать с использованием трамбовочных платформ. Тогда площадка будет жесткой и колеи не образуются.

Утрамбованный щебень — хорошее покрытие для машинной стоянки

Более популярны в последнее время площадки, вымощенные тротуарной плиткой или брусчаткой. Они имеют более привлекательный вид, но их устройство обходится дороже. Подготовка начинается также: сначала снимается грунт. Но котлован делают глубиной порядка 20-25 см. На дно насыпают щебень, который тоже хорошо трамбуют. Затем на щебень желательно расстелить слой геотекстиля. Это нетканый материал, который не даст просыпаться песку, который будет насыпан сверху, и смешаться с гравием. Также геотекстиль равномернее перераспределяет нагрузку, не давая основанию просесть под колесами авто (его применяют при строительстве дорог). На него уже насыпают слой песка, который тоже утрамбовывают. В песок укладывают тротуарную плитку, клинкерный кирпич, булыжник и другие подобные материалы.

Покрытие из тротуарной плитки

В середине по затратам находится площадка из бетона. Основание подготавливают тоже из утрамбованного щебня. На него на расстоянии в 1 м укладывают деревянные планки, которые выставляют в уровень или с небольшим уклоном для стока воды. Эти планки служат маяками при заливке, а затем играют роль демпферных швов, компенсируя температурное расширение бетона. При таком строении трещины появляются реже.

Между планками укладывают металлическую сетку из оцинкованной проволоки. Можно, конечно, нержавеющую, но она дорогая. Толщина проволоки 3-4 мм, ячейка 10*10 см. Сверху заливают бетоном не ниже М 250. Толщина слоя бетона — 7-10 см.

Бетонная площадка под навесом для авто

Советы

Высота конструкции зависит от уклона навеса. Чем больше уклон, тем выше сооружение.
Если будет выбран металлический каркас, сюда отлично подойдут профиля, имеющие квадратное сечение 6×6 – 10×10 см.
Не забывайте делать песчаную «подушку» под опоры.
Для сгибания панели используйте профиль, который надрезается и сгибается в желаемую форму.
Оптимальной высотой строения, считается 220-250 см, если оно будет использоваться под автомобиль.
Толщину для различных форм сооружений выбирают разных единиц. Например, при большой площадке и наклонной форме кровли, выбирайте толщину 10 мм. В арочных конструкциях достаточной толщиной считается 8 мм. Небольшие навесы – 6. Горизонтальные сооружения – 16 мм, чтобы смог выдержать нагрузку в снежное время года.
Используя сотовый поликарбонат, помните, любые переделки с ним, достаточно сложные.

Строительство поликарбонатного навеса своими руками

Самая продолжительная часть стройки – создание фундамента. Сам каркас и крепление на него кровельных листов займет, самое большее, полтора рабочих дня.

Установка опорных столбов и монтаж привязки

Опорные столбы устанавливаем следующим способом:

Выкапываем фундаментные ямы – 50 см глубиной и 30 см диаметром.
Внутрь устанавливаем арматурный каркас.
Заливаем ямы цементно-песчаной (3/1) смесью, укрываем целлофаном и оставляем для застывания на несколько дней.
Анкерами прикручиваем опоры к фундаменту.

Бетонирование опор

Опоры по вершинам перевязываем единой балкой, на нее затем будет опираться передняя часть навеса. Эту перевязку лучше выполнять из профиля квадратного или прямоугольного сечения. Использование круглой трубы тут нежелательно, так как площадь примыкания элементов при сварочных работах будет слишком маленькой.

Навес из поликарбоната пристроенный к дому: на фото видно расположение опор передней части

Делаем навес к дому из поликарбоната: на фото отображен этап монтажа привязки

Сгибаем профиль для каркаса крыши

Если навес для дачи из поликарбоната будет иметь арочную крышу, то нам придется задуматься о том, как согнуть профилированную трубу. Это можно сделать несколькими способами:

При помощи трубогибочного станка. Такой аппарат стоит дорого, и покупать его только из-за строительства навеса не имеет смысла.
Путем надпилов (6-8 мм) трубы и сгибанием ее в противоположную сторону. Надпилы затем закрываются «заплатками» из металла.
Ручное сгибание предварительно разогретого профиля. Чтобы не произошло сплющивание трубы, перед работами внутрь трамбуется песок.

Ручной трубогибочный станок

Сварка каркаса навеса

Сварку каркаса начинаем со сборки стропильных ферм. Это делается на земле, с обязательным использованием строительного уровня. Раскосные рейки на параллельные профили начинаем приваривать с краев, постепенно продвигаясь к центру. Работу сильно облегчат магниты для сварки – по ним хорошо задавать углы между деталями.

На следующем видео вы можете рассмотреть, каким образом используются сварочные магниты.

[su_youtube url=»https://www.youtube.com/watch?v=ggSj2WO6uK8″]

Готовые фермы для навеса из поликарбоната выставляем на привязку и на опору передней части. Точечно наживляем, а затем привариваем. Все элементы должны стоять строго вертикально, поэтому после наживления проверяем правильность установки строительным уровнем. Если надо – немного подправляем расположение при помощи кувалды.

Навес пристроенный к дому, из поликарбоната: фото установки стропильных ферм

Поперек стропильных ферм варим прогоны из тонкого профиля прямоугольного сечения. Расстояние между деталями делается от 50 до 60 см.

Монтаж прогонов

Далее приступаем к монтажу боковин. К основаниям крайних ферм привариваем отрезки профиля и прикручиваем их по всей длине к стенам. От нижних краев отрезков к окончаниям ферм протягиваем и привариваем профили той же толщины. делаем пару-тройку поперечных перемычек. Посмотреть, как это выглядит можно на следующем фото. Каркас готов, можно приступать к монтажу поликарбоната.

Работы с боковинами

Крепление сотового поликарбоната на каркас

А теперь о том, как крепить поликарбонат к металлическому каркасу навеса. Монтаж осуществляется при помощи специальных креплений – термошайб. Они состоят из уплотнительной и пластиковой шайб, а также заглушки к ним. Стягивается все это обыкновенными саморезами

Особое внимание следует уделить трем моментам:

Строгая вертикальность вкручивания саморезов.
Умеренная затяжка креплений. Недостаточная не обеспечит должного качества монтажа, а чрезмерная может привести к порче поверхности материала.
От срезов листа до границ отверстия под саморез должно быть не менее 4 см.
Отверстие под саморез должно быть на 2-3 мм больше диаметра последнего.

Как правильно крепить поликарбонат на навес: нужно использовать специальные термошайбы

Помимо термошайб в процессе монтажа поликарбоната используется такая фурнитура:

Разъемный профиль. Применяется для соединения вместе двух листов материала. Состоит из базы и крышки – база крепится саморезами на каркас, а крышка к ней пристегивается за счет специального замка.
Торцевой профиль и перфолента. Они используются для отделки срезов на листах поликарбоната. Сначала по всей их протяженности наклеивается перфолента, а затем на нее фиксируется торцевой профиль.

Дополнительная фурнитура

Выбор конструкции

Планируя строительство навеса под машину, следует определиться с местом его установки – от этого зависит конструктивное исполнение.

Навес может представлять собой:

стоящий отдельно объект;
пристройку к забору, стене дома или другой постройке.

Небольшой вес поликарбоната позволяет монтировать не упрощенный вариант навеса – козырек. Он отличается от «полноценного» варианта тем, что опоры расположены только с одной стороны навеса.

Пристройка к стене дома

Навес в виде козырька обычно крепят к стене дома или хозяйственной постройки. Для монтажа такой конструкции в качестве отдельно стоящего объекта требуется использование усиленных опор на мощном фундаменте, поскольку на них ложится увеличенная в несколько раз нагрузка.

Как сделать навес из поликарбоната

При выборе кровельного материала укрытия следует обратить внимание на поликарбонат, он является лучшим для изготовления навеса. Поликарбонатное покрытие превосходно смотрится, имеет множество преимуществ:

долговечен;
прост в монтаже;
имеет богатую палитру оттенков;
обладает повышенной гибкостью;
выдерживает значительные удары;
формы и размеры навеса могут быть любой конфигурации;
невысокая цена.

Фото навеса для автоФото навеса для авто

Арочный самодельный навес с ширмами-стенами из листов поликарбоната защитит машину от атмосферных осадков.

Цвет и качество поликарбоната

Сотовые панели из поликарбоната выпускаются различной степени прозрачности и расцветок. Зеленый отлично сочетается с природным ландшафтом. Пристройку лучше сделать одного цвета с домом. В любом случае выбор зависит от вкусовых предпочтений хозяина. Продукция проверенных брендов не принесет неприятных сюрпризов, их производители дорожат репутацией и придерживаются строгих стандартов.

Выбор поликарбонатных панелей

Навес из матовых панелей защитит автомобиль от вредного воздействия ультрафиолета, осадков. Поликарбонат выпускается двух видов: монолитный и ячеистый. Второй вариант легкий, пластичный, рассеивает свет. Монолитный имеет высокое качество, но тяжелый, дорого стоит.

Для постройки навеса потребуются листы:

кровельные толщиной 16 мм;
для вертикальных поверхностей материал толщиной – 10 мм.

Инструкция постройки поликарбонатного навеса

Устанавливаем навес шаг за шагом:

делаем схему и чертеж;
готовим площадку;
устанавливаем опоры. Копаем ямки глубиной от 50 до 150 см. Устанавливаем строго вертикально стойки. Проверяем уровнем. Когда будете закапывать опоры, засыпьте ямы щебнем, закрепите бетонным раствором. Выдерживайте не менее трех суток;
стойки соединяем балками;
устанавливаем каркас, на который должна приходиться нагрузка от снега зимой;
проводим монтаж водостока;
приступаем к монтажу. Листы укладываем фабричной пленкой наружу. Панели разрезаем в соответствии с проектом. Соединяем специальными профилями. Сотовые листы поликарбоната фиксируем термошайбами с резинками для изоляции отверстий. Края поликарбоната закрываем торцевой лентой, защищающей соты внутри;
снимаем защитную пленку;
верхние торцы панелей поликарбоната закрываем алюминиевой лентой.

Монолитный поликарбонат плохо поддается сверлению, его крепят полимерной замазкой.

Советы по уходу за навесом из поликарбоната

Это самоочищающийся материал, моют по мере загрязнения, используя мягкие тряпки и мыльный раствор. Возможно, потребуется губка или щетка с нежной щетиной для очистки въевшейся грязи. Допускается мытье из шланга. Нельзя чистить в жаркую, солнечную погоду. Опавшие листья сметают мягкой метелкой. От снега удобнее очищать поверхности двускатной наклонной крыши.

Выбираем покрытие для навеса

Если размеры и местоположение навеса определено настала пора задуматься и над материалом для его покрытия. Ведь парковочное место, это не садовая дорожка. Условия его эксплуатации будут значительно жестче, а потому и требования к покрытию выдвигаются довольно высокие.

материал обязан выдерживать высокие механические нагрузки и быть стойким к истиранию;
не разрушаться под действием топливно-смазочных материалов и химии, которая используется дорожниками;
иметь хороший коэффициент сцепления с автомобильными шинами и обеспечивать установленному на тормоз автомобилю неподвижность;
иметь красивый внешний вид, ведь речь все-таки идет не о дороге, а о вашем дачном участке.

Под большинство этих требований попадает бетон, асфальт и брусчатка. Первые два хоть и обладают хорошей прочностью и износостойкостью, но не могут похвастать излишней красотой. И если вы хоть немого заботитесь о внешнем виде своего двора, то не допустите появление безвкусного бетонного пятна и почти наверняка остановитесь именно на тротуарной плитке.

Последняя поступает в продажу двух видов:

Вибролитая. Сомнительный, чаще всего кустарного производства продукт, который получил распространение только из-за своей дешевизны.

И вибропресованная. Абсолютно непохожий по качеству продукт, который используется не только при обустройстве тротуаров и садовых дорожек, но и паркингов или даже проезжих участков дороги.

И тут важно понимать, что и зачем ты покупаешь

Ведь плитка толщиной в 3-4 сантиметра подходит только для пешеходных зон и то с умеренным, не интенсивным использованием.
Плитка толщиной в 60 мм — это паркингы и навесы для автомобилей. Ее же можно использовать для облагораживания общественных парков и алей.
И наконец «кирпичи» в 80 мм толщиной не грех применить и для постройки красивой дороги.

Так вот, наш вариант под номером 2. То есть вибропрессованная плитка толщиной около 60 мм. Толще можно, тоньше нет.

Классификация пластиковых навесов. Первые шаги по созданию чертежа

Конструкция каркаса пластикового навеса может быть как односкатной, так и двускатной. К тому же, навес может быть арочным или прямым. Помимо всего прочего защитные конструкции для крыши отличаются обрешёткой, стропильной системой и прочим моментам устройства крышной установки.

При самостоятельном проведении работ по разработке и установке каркаса навеса использование чертежей – залог успеха. Определившись с толщиной используемого материала, далее следует определиться с размером готовой конструкции. Для работы можно воспользоваться как имеющимися на различных Интернет-ресурсах схемами, так и разработать собственный чертёж будущего навеса.

Чертежи

При этом, навес может быть как самостоятельной строительной единицей, установленной на столбах, так и примыкающей к дому, бане, гаражу и прочим постройкам. Козырёк-навес из поликарбоната довольно-таки частое приспособление защитной конструкции, используемое как для жилых, та и для офисных зданий. Полимерный пластик – материал сравнительно недорогой и простой в работе.

Чертеж навеса-козырька

Такие конструкции наиболее популярны среди разного вида чертежей козырьков из поликарбоната. От предложенного можно отталкиваться при создании своего дизайна навеса.

Выбор места под навес

Любая, какая угодно сложная или простая стройка требует трех необходимых составляющих.

Труда.
Земли.
И капитала.

И если с первым и третьим пунктом все хоть как-то понятно, то над вторым необходимо крепко задуматься, ведь земля в Подмосковье всегда стояла дорого и у большинства наших читателей дачи вполне скромных размеров, где и для дома-то нужно хорошенько поискать место. Не то, что для навеса.

В идеале парковка должна быть недалеко от выезда со двора или хотя бы на границе участка со стороны проезжей части. Чем глубже вы спрячете навес во двор, тем больше места придется пожертвовать под дорогу.

Монтаж листов поликарбоната

Практические советы

При работе с листами (подгонка, выравнивание) следует пользоваться деревянной или резиновой киянкой

Учитывая хрупкость материала, железным молотком работать не стоит.
Если предполагается возвести арочный навес, то при выборе сотового поликарбоната нужно обратить внимание на допустимый радиус изгиба. Соответствующая информация указана на упаковке.
Чтобы продлить срок эксплуатации листов, на зимний период их желательно демонтировать и хранить в закрытом помещении

Иначе они быстро придут в негодность. Примерно через 3 года придется покупать новый материал.
При резке поликарбоната не следует применять эл/инструмент, например, «болгарку». Повышение температуры в месте разреза приведет к оплавлению краев.
Защитная пленка с материала (транспортная) удаляется только после завершения всех операций.

Как сделать навес из поликарбоната для автомобиля своими руками, размеры и чертежи
