Описание технологии армирования

Армирование фундамента можно выполнить своими руками

При этом важно соблюдение последовательности проведения работ и выполнение всех рекомендаций

Процедура подготовки и армирования

Для возведения ограждения необходимо провести разметку местности, установить вехи и направляющие.
По периметру устанавливается шнур. Траншея строится строго по расположению шнура.
Монтируется поддерживающая подушка из смеси песка и гравия. Грунт насыпают слоями, утрамбовывают и заливают водой.
Проводится процедура армирования. Для этого берут прутья, имеющие продольное направление, и связывают в сетку, используя проволоку и крюк. У готовой конструкции высота должна быть в 2 раза больше ширины. Укладка арматуры проводится на твердое основание, для этого можно использовать кирпич или плиту. Высота такого основания должна быть не меньше 10 см. Кроме того, проводится укрепление сетки из арматуры.

Факторы, способствующие ухудшению качества

Только при полном соблюдении основных рекомендаций можно получить хороший результат работы. Многие потребители желают как можно больше сэкономить на ремонте, поэтому допускают следующие роковые ошибки:

Для установки арматуры строители используют ненужный хозяйственный хлам. Неподходящий тип оборудования не только не будет выполнять основные защитные и укрепляющие функции, но и разрушит все основание, а затем и ограждение.
Крайне неверное мнение, что ленточный фундамент не требует использования сплошной сетки армирования. Многие владельцы допускают пустые пространства в основании. Это также способствует скорейшему разрушению всей конструкции.

Все эти факторы способствуют разрушению основания. Если даже таких разрушений не происходит, не стоит расслабляться. При появлении заморозков, таяния снегов начнут появляться трещины в основании, которые повлекут за собой полное разрушение конструкции. Подобную проблему можно будет устранить только новой постройкой с соблюдением всех технологий.

Самостоятельное армирование фундамента – достаточно легкий и понятный процесс. Чтобы избежать основных проблем в строительстве, следует все работы выполнять аккуратно, соблюдать основные требования, не экономить на материалах. Только соблюдение этих условий обеспечит успешный итог всей постройки.

Виды фундамента и особенности выбора

Выбирать определенный вид фундамента под изгородь нужно с учетом следующих факторов:

Возможность промывания сооруженного забора подземными водами.
Состав почвы и уровень ее проседания под действием негативных сезонных факторов.
Высокие изгороди из профнастила могут наклоняться от сильного ветра.
При незначительном весе полотна изгороди учитывается общая масса возведенного сооружения.

Основание для ограждения на склоне

При монтаже забора возле автомобильных дорог либо железнодорожных путей фундамент обязан выдерживать высокую вибрацию, а также давление от перемещения грунта.

Ленточный фундамент для забора

Во время сооружения ограждения на приусадебном участке лучше всего сделать ленточный фундамент. Эта конструкция может выдерживать как тяжелые ограды, так и сезонные перемещения разных слоев почвы.

Ленточный фундамент – это цельная бетонная лента с установленным каркасом из металлопрофиля. Для создания этого типа фундамента должен использоваться цементный раствор

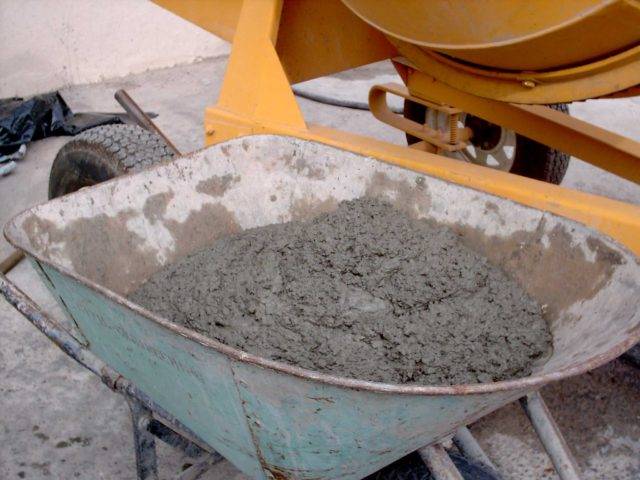

Причем большое внимание необходимо уделять марке цементного состава, поскольку это значительно влияет на качество бетонного раствора. Профессиональные строители советуют применять цемент М300. Помимо этого, вода для замешивания бетонного состава должна быть очищенной и прохладной

Помимо этого, вода для замешивания бетонного состава должна быть очищенной и прохладной.

Армирование ленты

Ленточный фундамент относится к категории мелкозаглубленных оснований, поскольку имеет незначительную глубину заливки бетоном. Уменьшить вероятность деформации под действием сезонного вспучивания земли позволяет армирование ленты под забор. Схема армирования мелкозаглубленного основания следующая:

Во время поперечного армирования прутья устанавливаются с шагом приблизительно 300 мм.
Интервал между продольными прутьями каркаса делают не более 500 мм.
Дистанция между прутками арматуры составляет не менее 30 мм.

Перед заливкой основания забора

При обустройстве ленточного основания нужно соблюдать определенные правила:

Глубина траншеи с учетом климата региона, устойчивости земли и общей массы ограждения может находиться в пределах 600–800 мм.
Ширина траншеи выбирается приблизительно 300–500 мм.
Лента основания должна находиться выше уровня грунта на 300 мм.
Для сооружения опалубки требуется доска толщиной 30 мм.
Цементирование можно производить постоянно, причем не нужно ожидать, пока схватится нижний слой. Но более качественной является заливка цемента с перерывом на застывание.

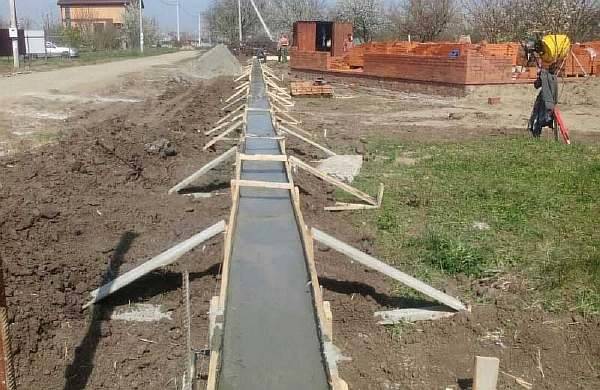

После заливки

Свайно-ленточный фундамент

Во время сооружения ограды на болотистой почве, наклонном участке, на пучинистой земле профессиональные строители советуют выбрать свайно-ленточное основание.

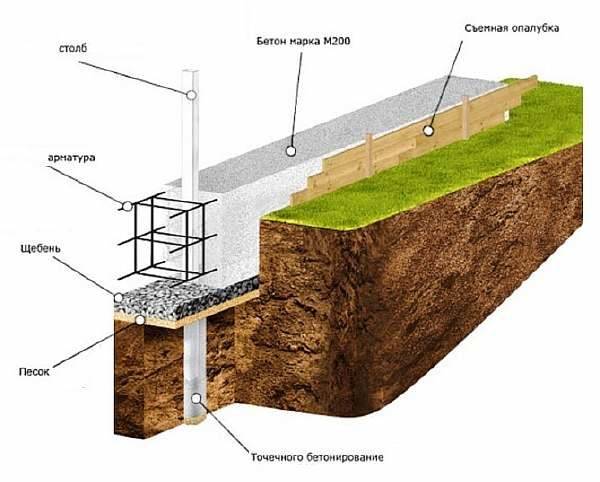

Схема ленты под забор

Основные этапы работ:

Выполняется разметка будущего ограждения, отмечаются участки месторасположения опорных столбов.
Под сваи делают скважины садовым буром.
На дно насыпается песок слоем 200–300 мм.
Затем производится гидроизоляция. Для чего применяются асбоцементные трубы, плотная пленка либо рубероид.
В скважине связывается вертикальный каркас из арматуры из 3–4 прутьев. Длина каркаса обязана быть по высоте больше сваи на 200 мм. В последующем выпуска арматуры связываются с основным каркасом при его армировании.
Скважины бетонируют. Для затвердевания цемента нужно выждать 12–14 дней, затем приступают к сооружению опалубки под основание.
В опалубку насыпается подушка из песка и щебня, производится армирование.

Схема армирования основания забора

Фундамент для пучинистой почвы

Организация основания под ограду на подвижных почвах является рискованной процедурой. Это обусловлено тем, что иногда сила пучения может поднимать целую конструкцию. Но, используя определенные технологии, можно залить основание и на этом грунте.

Отлично противостоит передвижению разных слоев почвы ленточный мелкозаглубленный армированный фундамент. Высокая прочность основания обеспечивает изгороди хорошую стойкость.

Армирование основания забора по технологии ТИСЭ

Во время сооружения забора на участках, в которых земля промерзает глубиной больше 1,2 м, заливается свайный фундамент.

На глинистом грунте, заболоченной местности и на участках с высоким залеганием грунтовых вод применяется столбчатый фундамент. Для создания этого основания под забор применяются асбоцементные либо металлические трубы, армированные и заполненные цементным составом.

Наглядную инструкцию с пояснениями по армированию и заливке фундамента можно посмотреть на видео.

Ленточный фундамент

Наибольшей популярностью пользуется ленточный тип основания. Он обладает большим количеством положительных характеристик, находится в доступной ценовой категории и считается легким при монтаже.

Многие задаются вопросом – а как выглядит ленточный фундамент? Он выполняется в виде ленты, изготовленной из бетона. Лента располагается по периметру участка или, в данном случае, забора. Из-за его внешнего вида и устройства данный тип основания получил такое название.

Многие строители определяют свой выбор в пользу именно такого типа основания, т.к. он наиболее прост в исполнении, не требует определенных знаний и навыков, при работе не требуется приобретение дорогостоящих материалов.

Для увеличения его основных характеристик, применяется армирование ленточного фундамента под забор. Оно позволит укрепить основание и предотвратить его от преждевременного разрушения.

Альтернативные виды арматуры для фундаментов

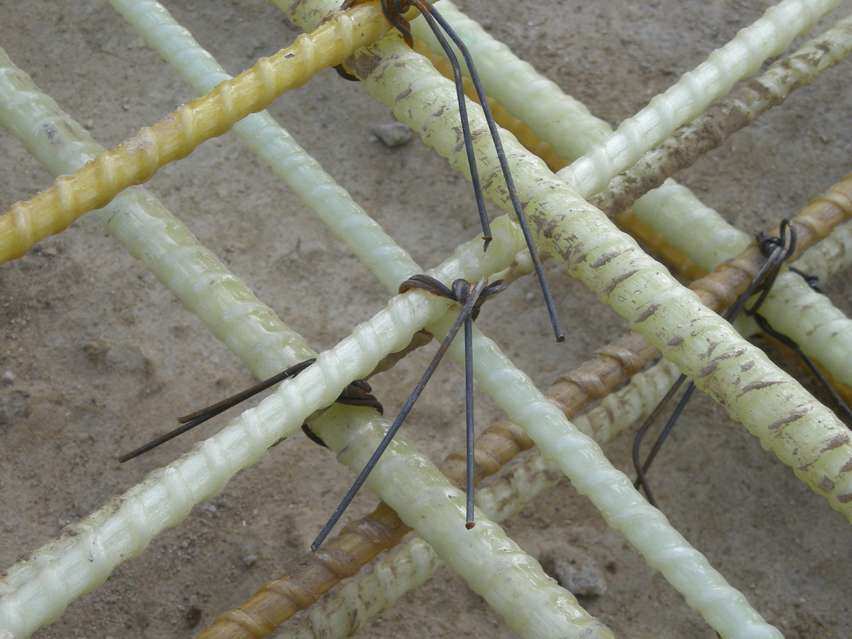

Вязка композитной арматуры для фундамента ограждения Кроме металлической арматуры, также активно используется композитная арматура. В большинстве случаев, это стеклопластиковое волокно, которое обладает рядом ключевых преимуществ:

стекловолокно прочнее металла, поэтому и меньше его нужно для армирования фундамента;
композиты стойкие к атмосферному влиянию, не подвержено коррозии;
они гибкие и легкие, поэтому легко транспортируются и быстро укладываются;
обвязывается такая арматура пластиковыми стяжками;
учитывая, что производители продают композитную арматуру в бухтах, то прямо на строительной площадке не составит труда порезать ее на куски необходимой длины. Таким образом, количество отходов будет минимальным.

Армировать также можно и подручными материалами, ведь к фундаментам для заборов предъявляется значительно меньше требований по прочности и надежности. Но лучше все сделать изначально правильно, чтобы получить максимально надежное и долговечное основание.

Правила армирования

Диаметр стержня – основной параметр для каждого класса. Правила, регламентирующие использование арматуры по диаметру, обозначены в СНиП 52-01-2003, дополнительных пособиях, инструкциях, специальных таблицах. Проектирование армирования ленточного фундамента для частного жилого дома основывается на этих документах.

В проекте дома имеется раздел, где прописаны диаметры всех прутов основания, схемы их раскладки и вязки каркаса. Но довольно часто самостоятельные застройщики экономят на проекте, руководствуясь в устройстве фундамента общими усреднёнными нормами.

Свод правил и рекомендаций по практическому выбору арматуры для ленточного фундамента под дом:

10 мм – это наименьший диаметра арматуры для фундамента дома, используемый при длине одной стороны ленты до 3 м либо для лёгких домов из сухого бруса, бревна, газобетона или пеноблоков;
при длине одной стороны более 3 м толщина арматуры фундамента не может быть меньше 12 мм;

каждый слой арматуры должен состоять из прутов одинакового диаметра;
толщина соединительных поперечных стержней при высоте каркаса до 0,8 м должна составлять четверть диаметра силовых прутов, но не меньше 6 мм;
при высоте больше 0,8 м минимальная толщина поперечных связей 8 мм;
суммарная площадь армирующих элементов фундамента должна составлять от 0,1% площади его сечения;

стандартные параметры длины арматурных прутов: 6м, 9м, 11,7м, — но некоторые производители предлагают другие промежуточные размеры в диапазоне до 11,7м;
на слабонесущих грунтах толщину арматуры необходимо увеличить примерно вдвое, минимальный диаметр – 16 мм;
в частном домостроении не используются стержни толщиной более 40 мм.

Обязательно посмотрите видео, о том как армировать углы и сопряжения ленточного фундамента, т.к. это очень важный этап:

Разумеется, застройщиков всегда интересует стоимость арматуры, — она возрастает с увеличением диаметра прутов. Ещё один фактор, влияющий на стоимость изделий, скрывается за литерами К, С, Т в конце маркировки. Как правило, дополнительные опции свариваемости, антикоррозийности и термоупрочнения при возведении ленточного фундамента под небольшой частный дом не требуются. Это лишние траты, весьма значительные. В случае сомнений по выбору арматуры, — необходимо заказать её точный расчёт у профессиональных проектировщиков.

Обзор типов прутьев

Главной характеристикой, которая имеет значение при выборе прутков, является устойчивость под воздействием изгибающих нагрузок.

Можно выделить два основных типа, которые чаще всего используются при возведении фундамента:

Продукт, в основе которого лежит композитный материал, имеет свои плюсы. Например, стекловолокно в составе пластиковых прутьев остается устойчивым к воздействию коррозии даже при частичной заливке бетоном.

Диаметр арматуры лежит в пределах диапазона от 6 до 32 мм. Чем больше значение данного параметра, тем надежнее будет конструкция фундамента. Чтобы принять правильное решение, какую арматуру лучше использовать, нужно определить ее целевое назначение.

Так, в качестве монтажных прутьев достаточно задействовать вариант диаметром 6-10 мм. При строительстве фундамента рекомендуется использовать арматуру от 10 мм и более.

Что представляет собой процедура

Для проведения армирования требуются следующие инструменты:

Проволока
Прутья из стали. Перед выполнением работы необходимо произвести расчеты и выбрать оптимальных их размер
Крюк для сплетения прутов

Процесс представляет собой связывание прутов в сетку. Скрепляются они проволокой при помощи крюка.

Процедура связывания:

Проволока складывается в 2 раза
Крюк необходимо продеть в петлю
Края оборачиваются по диагонали
Края заводятся в крюк, и завязывается часть арматуры

Эта технология является базовой. Существуют другие, более современные способы. Так, можно применять специальные насадки для скрепления. Многие специалисты для ускорения процесса работы используют электрический крюк.

Опытные специалисты не рекомендуют использовать сварочные технологии при связывании. Это может привести к порче стройматериалов.

Подготовка территории

Пред началом работ необходимо провести процедуру подготовки земельного участка. Для этого следует провести следующие действия:

Разметка участка
Вбивание колышков по периметру
Натягивание шнура
Строительство траншеи. Оптимальная глубина 110-150 см
Установка опорных через каждые 3-4 метра
Строительство опалубки с каждой стороны основания высотой 15-20 см
Установка арматуры
Укрепление арматуры при помощи столбов и прочих инструментов для опор. Это могут быть кирпичи, металлические трубы, столбы. Их обязательно следует обработать антисептическим раствором. Укрепления устанавливаются в почву на глубину 1 метр

Как выбрать тип фундамента под забор

Выбирая тот или иной тип основания под забор, необходимо учитывать следующие факторы:

Тип грунта и степень его проседания под воздействием сезонных природных явлений.
Вероятность промывания возведенной конструкции грунтовыми или сточными водами.
При небольшом весе ограждения во внимание берется общий вес конструкции.
Высокие ограждения из профилированного листа могут образовывать изгибы от сильного порыва ветра.
При установке ограждения около оживленных дорог, автомобильных трасс или железнодорожного полотна основание должно выдерживать максимальную вибрационную нагрузку, а также нагрузку от грунтовых деформаций.

Обзор основных видов и выбор фундамента

Прочность основы забора или здания определяется рядом факторов: сечение арматуры, шаг ее установки, а также количество стальных прутков, способ их соединения, вид материала.

Различают всего две группы таких материалов:

Рабочая арматура (класс III – А400, А500) – задействуется в качестве основного элемента, который принимает на себя нагрузочное усилие от растяжения бетона под воздействием перепадов температур и прочих факторов. Благодаря этому фундамент не деформируется на участках наибольшего напряжения. Чтобы стальной прут в данном исполнении лучше схватился с бетонным раствором, профиль характеризуется ребристой поверхностью. Также особая конфигурация рабочей арматуры обеспечивает повышенную степень прочности всего фундамента.
Монтажное исполнение (класс AI – А240). Стальные прутья данного вида характеризуются поверхностью без ребер. Их обычно используют при монтаже каркасов любого целевого назначения с незначительным нагрузочным усилием. Еще одна особенность арматуры этого вида – небольшое сечение.

При строительстве фундамента любой конструкции (ленточный, столбчатый, плитный) предпочтение отдают рабочему варианту прутьев.

Монтажные работы при изготовлении забора

Чтобы провести установочные операции необходимо придерживаться определенной схемы работ:

Выполняется замер габаритов;
Нарезаются металлические трубы;
Проводятся сварочные работы.

Прежде чем сделать замер, требуется предусмотреть будущий дизайн. Самым дешевым и простым способом, будет приварка трубы под 90 градусов к столбикам. Таким образом можно добиться сильного сокращения расхода материалов. Однако самым распространенным способом является установка арматурных прутьев параллельно вкопанным столбам.

монтаж арматуры параллельно столбам забора

Замеры проводятся согласно выбранному варианту. Когда делается перпендикулярная сварка, длина трубы должна соответствовать длине между столбами, при параллельном варианте, длина должна равняться высоте забора. Причем для таких работ нужно будет иметь и дополнительные связующие трубы. Их приваривают непосредственно к столбикам, чтобы получить основание для крепления других перемычек.

Операция разрезания труб делается с учетом нескольких нюансов, которые дают возможность сильно сократить время работы. Сборка забора из арматуры проводится непосредственно на месте, поэтому заготавливать материал заранее нет необходимости. Практически все сварочные аппараты, используемые в бытовых условиях, требуют 15-минутного перерыва. В это время выполняется нарезка следующих заготовок. Этого времени вполне достаточно, чтобы нарезать прутки арматуры для монтажа одного пролета.
