Конструкция и нюансы монтажа автоматических гаражных ворот

Принцип работы автоматических ворот

Автоматических систем, которые сегодня предлагают разнообразные фирмы, великое множество. Но принцип работы у всех ворот схожий:

1. На специальную контрольную плату подается сигнал с управляющего устройства;
2. Этот сигнал приводит в действие приводной механизм;
3. Приводной механизм дает «отмашку» оборудованию, которое раскрывает створки ворот.

 Механизм автоматических воротКак правило, система автоматических ворот включает:

• пульт дистанционного управления (для подачи сигнала);
• антенный радиоприемник (для приема сигнала);
• аппаратуру, транслирующую импульсы;
• блок управления.

Помимо этого, в систему можно добавить:

• датчики, отвечающие за текущее состояние ворот;
• механизмы блокировки и фотоэлементы (останавливают движение, если кто-то не успел пройти в установленный промежуток времени);
• сигнальные лампы (актуальны для узких улиц, предупреждают об открывании ворот) и пр.

Немного о приводах

Есть 3 типа механизмов, которые запускают процесс открывания автоматичеких ворот: это линейный привод, рычажный и подземный. Не погружаясь в дебри механики, выясним, что из себя представляет каждый тип и какой лучше выбрать для дачных ворот.1. Линейный привод внешне напоминает вытянутый футляр. Он прост и надежен даже при активной эксплуатации.

Привод линейного типа. Фото с сайта svoivorota.ruВнутри механизма находится червячная передача («Механическая передача, осуществляющаяся зацеплением червяка и сопряженного с ним червячного колеса» (Wikipedia). В задней части корпуса расположен редуктор. Включаясь, он тянет на себя передачу, и она начинает взаимодействовать со створкой (толкает ее или тянет).Корпус линейного привода делается из металла с порошковым напылением. Подходит для ворот любой массы и конструкции. Устанавливается на столб одной из несущих балок на высоте середины полотна. 2. В корпусе рычажного привода есть редуктор и два подвижных рычага. Блок с редуктором устанавливается на столбе, а рычаг, похожий на локоть, — на створке.

Рычажный приводЧаще всего ворота с таким приводом открываются вовнутрь. 3. И, наконец, третий тип привода — подземный. Редуктор скрыт в металлической коробке, которую бетонируют возле столба, снаружи виден только рычаг.

Подземный привод. Фото с сайта bikoms.ru Какой из них выбрать — вопрос индивидуальный. Его решение зависит от многих факторов. Например, если расстояние от столба до места крепления створки больше 8 см, то линейный привод не подойдет, он просто не дотянется. В любом случае выбирать нужно исходя из того, что конструкция ворот не должна мешать проезду автомобиля. Ведь автоматические ворота устанавливают чаще всего либо в гараже, либо при въезде на территорию участка.

Комплект для автоматического открывания ворот

Сдвижные створки на консолях

Сделать откатные створки своими руками не очень сложно. Поскольку одна из распространенных систем устройства ворот это консольная балка, то с нее мы и начнем.

Нижняя консоль

Следует обратить внимание, что в той части, куда отодвигается створка, необходимо свободное пространство. Места нужно больше, чем размер проема, оно равно длине балки

Для перемещения створки по направляющей на опорах необходимы ролики.

Если наша опора приподнята на уровень середины высоты створки, мы получим консоль в виде средней балки.

Конструкции, где балки несущие, закреплены по верхнему краю, называются верхнеконсольными.

Консольные откатные створки въезда в гараж

Консольные балки имеют некоторые особенности, которые выражаются в распределении веса на точки опоры. При наличии двух точек опоры нагрузка делится на два и снижает давление в каждой точке, соответственно, в 2 раза. В случае консоли, нагрузка на опору повышается в несколько раз. Это отличие консолей – высокая нагрузка в опорной точке.

Для плавного и поступательного движения откатных створок, балки монтируют с направляющими и роликовым механизмом. Последние фиксируются на основаниях в непосредственной близости от проема.

Консоль испытывает большую нагрузку и для компенсации ее, внутри балки вставлен роликовый механизм. Эта попытка разгрузить консоль приводит к тому, что зимой ролики перестают хорошо работать, замерзая и не прокручиваясь.

Увеличивается нагрузка на откатный механизм двигающий створку, что приводит к установке привода с запасом мощности, то есть более дорогостоящий. Еще один вариант снизить нагрузку на балку это монтаж роликового механизма большего размера. Или смонтировать ролики снаружи.

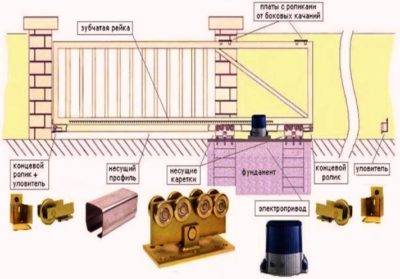

Схема автоматических откатных створок

ЧЕМ ОТЛИЧАЮТСЯ РАЗНЫЕ ТИПЫ РОЛИКОВ

Автоматика от разных производителей

Делаем автоматические гаражные ворота с дистанционным открытием

Какие бывают механизмы?

В наше время существует три вида открывания уличных ворот: Распашные — это классический вид. Ворота состоят из двух створок, крепящихся на поворотных петлях к вертикальному основанию, глубоко и прочно установленному стальному каркасу. Для ручного либо автоматического открывания створок нужно пространство перед ними.

Откатные на роликах, обычно это одна створка, технически несложная конструкция, поскольку вес ворот распределяется на ролики, а для противостояния ветру и поперечным нагрузкам устанавливаются дополнительные направляющие. Такие механизмы сложные в эксплуатации, но в то же время достаточно просто сделать механическую часть своими руками.

Гаражные ворота роллетного типа — это набор фигурных реек из металлопластика, сцепленных подвижным замком, помещенных в направляющие пазы и соединенных в одну конструкцию. Двигаясь по пазам они под потолком переламываются в замке, тем самым преодолевая прямой угол, и рейки ворот ходят под потолком, освобождая въезд в гараж.

Гаражные ворота подъемно-поворотного типа совершают сложный маневр, уходя вверх и освобождая проезд. Автоматический подъемный механизм сложен в монтаже и эксплуатации.

Принцип действия

Механизм открывания распашных ворот — это комплект из двух моторов и системы автоматики, которая следит за положением створок и за очередностью их открывания/закрывания. Створка с накладным профилем-пазом должна начинать движение первой, при автоматическом открытии ворот и заканчивать движение последней при закрытии. Также движение должно прекратится в крайних точках положения створок. Мощность моторов напрямую зависит от веса створок — чем тяжелее, тем мощнее двигатель и редуктор нужны для управления ими. Также стоит учитывать площадь полотна, воздействие на них ветра. Это добавит моторам лишнюю нагрузку. Лучше предусмотреть и сделать аварийное открытие уличных ворот, в случае поломки или отсутствия электроэнергии, в ручном режиме, съемом.

Как в заводских, так и в самодельных приводах, в основном используют актуатор, который изображен на фото ниже:

Он представляет собой резьбовую шпильку с винтовой муфтой на ней. За счет вращения шпильки муфта накручивается по резьбе, тем самым перемещаясь по шпильке.

От шага резьбы зависит коэффициент редукции, чем меньше шаг, тем больше усилие может передать актуатор. В качестве электродвигателя можно использовать мотор редуктор автомобильных дворников или же стеклоподъемники.

Механизм автоматических откатных ворот довольно прост в реализации. Один двигатель, один редуктор. Передача линейного движения может быть на рейку с зубьями, или же мотоциклетной цепью. Автоматика следит за крайними положениями створки, закрыто или открыто. Главная изюминка — это жесткая конструкция створки и система роликов, удерживающих эту конструкцию во время закрывания и открывания. Также обеспечивается противостояние боковой нагрузке во время ветра. Главная задача сделать так, чтобы сбалансированная створка легко и без усилий ходила по роликам и направляющим. Во время разработки ворот нужно предусмотреть аварийное открывание, в случае поломки или отключения электроэнергии. В качестве эл. привода также возможно использовать двигатель от стеклоподъемника или дворников.

Гаражные автоматические ворота в свою очередь делятся на роллетные (их еще могут называть секционными) и подъемно-поворотные. Данный тип проблематично сделать самостоятельно ввиду сложности технологии производства. Их плюс в том что изготовление происходит по индивидуальному заказу в цехе, и монтаж осуществляется целым блоком, поэтому не занимает много времени.

Сейчас на рынке широко представлен ассортимент механизмов и элементов для того, чтобы можно было самому сделать автоматические ворота с дистанционным открытием и закрытием.

В нашей статье мы постарались познакомить читателей с существующими видами механизмов и подсказать идею для самостоятельного выбора подходящего варианта для загородного дома , указав моменты, на которые нужно обратить более пристальное внимание:

1. Парусность. Сопротивление ветру.
2. Вес. Нагрузка на механизм открывания.
3. Аварийное открывание в ручном режиме. Простота реализации.
4. Пригодность ремонта и легкость в обслуживании.

Надеемся, теперь вы знаете, как сделать автоматические ворота своими руками и из чего должен состоять механизм. Если вам понравился материал, почему бы не поделиться им с друзьями в соцсети?

Виды

Автоматику секционных ворот можно разделить на:

гаражную (потолочные приводы, используемые в бытовых условиях);

промышленную (варианты, используемые в воротах с большими площадями и высокой интенсивностью использования).

Если вам когда-либо приходилось открывать тяжелые створки ворот в дождь или мороз, тогда вы понимаете основные преимущества наличия электропривода. Открывание ворот нажатием одной кнопки на пульте дистанционного управления, не оставляя салона автомобиля, является удобным, комфортным и безопасным. Именно поэтому сегодня многие решают установить автоматику. Современная автоматика может программироваться на:

1. полное или неполное открытие (режим «калитки»);
2. автоматическую блокировку;
3. освещение зоны въезда;
4. звуковые сигналы.

Практически все приводы оснащены функцией обнаружения препятствий, предотвращая закрывание конструкции, если в рабочей зоне находится какой-то объект. Также существует дополнительное оборудование (например, сигнальные лампы, фотоэлементы), которое повышает уровень безопасности работы систем управления конструкциями.

Подготовительные работы

Монтаж секционных ворот для гаража своими руками требует тщательного следования всем инструкциям и пошаговому алгоритму действий. Малейшее отклонение от нормы может привести к осложнениям в процессе открывания ворот, их деформации, перекосу и другим проблемам. Размеры секционных ворот должны в точности соответствовать габаритам проёма. Его стены должны быть соответствующим образом подготовлены к монтажу ворот во избежание появления каких-либо проблем.

Сначала необходимо подготовить все инструменты:

• рулетку;
• набор свёрл;
• молоток;
• кельму;
• строительный уровень;
• цемент;
• песок;
• набор ключей;
• дрель.

Для этого необходимо снять старые слои отделки, замазать все щели и искажения, выровнять внутреннюю часть проёма по уровню. После этого необходимо укрепить проём.

Если гараж построен из лёгких материалов, к примеру, пеноблоков, стены проёма необходимо укрепить. Для этого нужно подготовить металлические уголки 100х100 см или швеллер № 10. Из них сваривают раму по размеру проёма и крепят к стенам с помощью анкерных болтов или других подручных материалов. Но если гараж сделан из бетона, кирпича или металла, то такое укрепление нет смысла устанавливать.

После установки каркаса поверхность обрабатывают соответствующим образом. Сначала шлифуют, потом грунтуют, окрашивают. Также необходимо заранее обработать штукатуркой стыки со стеной. Внутреннюю часть стены (проёма) нужно тщательно подготовить. Любая неровность в стене может привести к нарушению геометричности и образованию щелей, что способствует расшатыванию конструкции.

По обе стороны проёма должен быть запас свободного места не менее 45 см. Если расстояние меньше, то правильно установить конструкцию по технологии не получится. Высота притолоки должна быть от 25 до 30 см. Если над воротами расположены трубы, коммуникации и т.п. , то высота притолоки должна определяться расстоянием между ними. Такие участки в обязательном порядке должны быть отшлифованы, обработаны шпаклёвкой и грунтовкой, а также соответствующим образом выровнены.

Дальше необходимо проверить уровень пола. Для этого на пол от одной внутренней части проёма до второй кладётся рейка, после чего фиксируется уровень зазора. Если он не более 1-2 мм, то выравнивание не нужно делать. Если же больше, тогда необходимо заливать стяжку. Для проверки горизонтального положения также используется строительный уровень.

Добавьте нотку изысков в декор своего гаража

Подготовительные мероприятия

Выбираем электропривод для распашных ворот

Разберем производителей, продукция которых, судя по отзывам, отличается качеством, надежностью, длительным сроком службы.

Doorhan

Отечественная компания-производитель. Начало деятельности ‒ 1994 год. Занимается выпуском, реализацией ворот, входных дверей, автоматики и других комплектующих к ним.

В продаже доступны ворота:

• распашные;
• откатные;
• рулонные.

Компания выполняет индивидуальные заказы на изготовление ворот для промышленных объектов, где длина полотна достигает 20 м.

Весомое преимущество автоматических систем управления «Дорхан» ‒ бесперебойное функционирование даже в сильные морозы при температуре до ‒40 градусов, что не предусмотрено в автоматике импортных производителей.

Пользователи отмечают современный дизайн продукции, продуманность пультов дистанционного управления. Последние с помощью светового индикатора сообщают владельцу, закрыты ворота или нет.

Faac

Один из лидеров рынка по выпуску автоматических систем. Итальянский концерн FAAC Group существует больше 50 лет. Имеет 32 филиала и 80 официальных дилеров в разных странах.

Среди преимуществ его автоматики стоит выделить:

1. Возможность подключения к резервному источнику питания (при отсутствии электричества).
2. Ворота можно открыть вручную. Нужно просто снять блокировку.
3. В наличии подземные приводы, которые не портят дизайн кованых, деревянных ворот. Кроме того, такой привод не занимает места с наружной части створок.

Когда столбы под ворота выложены из кирпича, камня, рекомендуется заранее продумать в кладке размещение закладных для фиксации привода.

Распашные ворота можно делать не только с заводским линейным электрическим приводом, но и собрать последний самостоятельно из подручных средств.

В качестве основы механизма актуатора подойдут:

• винтовые домкраты;
• приводы спутниковых антенн;
• электромоторы с усилием от 120 Н;
• стеклоподъемники с автомобиля.

Выбирать в качестве основы два актуатора от спутниковых антенн рекомендуется в случае, когда вес створок не превышает 100 кг.

Нужно смотреть, чтобы их ход штока был от 35 см. Для установки нужно просто зафиксировать к створкам, столбам крепежные кронштейны под приводы.

Для сборки актуатора для тяжелых распашных ворот понадобятся такие материалы:

• профильные трубы;
• лист стали толщиной 4 мм;
• два винтовых домкрата;
• два стеклоочистителя от автомобиля;
• шпильки резьбовые, винты (на выбор) длиной 10 мм, диаметром 6 мм.

Из инструментов нужны будут:

• болгарка с дисками по металлу;
• сварочный аппарат, маска, электроды;
• электрическая дрель.

Последовательность сборки:

1. Сначала разбирают домкрат. С него снимают крышку, ручку, шестеренки.
2. Далее делают фиксатор, который не даст возникновению продольного люфта винта. Для этого понадобятся стопорные кольца, шайбы.
3. Болгаркой срезают основание подъемного механизма.
4. Разбирают стеклоочистители. Из них извлекают электродвигатель с редуктором.
5. Берут кусок профильной трубы длиной 6‒8 см, сечением 20*20 см. Из нее делают соединительную муфту. Готовую муфту монтируют к винту домкрата.
6. В куске профильной трубы квадратного сечения 18*18 мм делают нарезку резьбы под вал редуктора.
7. На двигатель стеклоочистителей крепят ответную часть соединительной муфты.
8. Берут кусок стального листа размерами 80*80 мм и приваривают к верху домкрата. Этот кусок понадобится, чтобы закрепить электродвигатель.
9. По углам листа электродрелью проделывают отверстия под размеры корпуса редуктора.
10.  Выполняют соединение винта с электродвигателем. Элементы крепежа ‒ длинные гайки, шпильки.

Разновидности конструкции секционных ворот

Секционные ворота представляют собой серьезную конструкцию, совокупность механизмов, секций, полотна, которые передвигаются внутри помещения, по специальным направляющим. Последние особым образом закреплены под потолком.

Современный рынок содержит большое разнообразие въездных систем, отличающихся размерами, иными параметрами. Это позволяет применять их в быту, промышленности.

Преимущества секционных конструкций:

• необходимость минимальной свободной площади, как внутри, так и снаружи помещения;
• разнообразие внешних обрамлений;
• легкость проведения монтажных работ;
• надежность конструкции;
• пожаробезопасность;
• получение высокого уровня звуко- и теплоизоляции;
• автоматическая блокировка системы при выходе механизмов из строя;
• удобство дистанционного управления.

Помимо явных преимуществ, нужно отметить пару недостатков:

• высокая стоимость, особенно в сравнении со стандартными стальными конструкциями;
• дороговизна сервисного обслуживания.

Подъемно-секционные системы можно условно разделить на:

• Гаражные: ставят в гаражах, частных домах. Конструкция легко монтируется, может быть установлена взамен уже существующей.
• Промышленные: ставят на строительных, промышленных объектах. Предполагают наличие постоянной нагрузки высокой интенсивности.

Конструкции вертикального подъема

Здесь пружина может располагаться снизу или наверху. Когда предполагается последний вариант, необходимо, чтобы общая высота равнялась высоте проема и 70 см сверху. При нижнем варианте установки необходимо добавить только 40 см. Для автоматизации требуется оснащение осевого привода, главное ставить на них систему, вес которой не превышает одной тонны.

Главным преимуществом данной разновидности является компактность её размещения, длительный срок безотказной эксплуатации. среди недостатков находятся высокая стоимость, связанная с использованием усиленных материалов.

Конструкции высокого подъема

Чтобы смонтировать конструкцию с высоким подъемом, понадобится высота притолоки от 60 см, максимально этот параметр может равняться пяти метрам.

Автоматизированные механизмы здесь ставят только посредством оснащения вертикальной направляющей. Основным достоинством является надежность, длительный эксплуатационный срок. Среди недостатков, специалисты отмечают высокую цену проведения монтажных работ, приобретения механизма, усиленных креплений, барабана.

Конструкции стандартного подъема

Установка секционных ворот с ориентировкой на стандартный подъем требует притолоки с высотой от 35 до 60 см. Этот подъем позволяет монтировать конструкции, высота которых может достигать 10 метров, а ширина 7 метров. Этот вариант принято считать наиболее дешевым в сравнении с иными моделями, он оказывает минимальное воздействие на механизм движения.

Существует также и высокий вариант, его ставят в тех случаях, когда высота потолочной части будет увеличиваться за счет задней стены помещения. Эта разновидность отличается нестабильностью, часто ломается, отличается высокой стоимостью. Если есть возможность остановиться на иной модели, лучше так и поступить.

Конструкции низкого подъема

Для монтажа системы низкого подъема понадобится минимальная высота, находящаяся в пределах от 15 до 30 см. Когда такой вид открывается, нижняя секция свисает, за счет чего закрывается некоторая часть проема.

Этот вид монтажа позволяет ставить систему «барабан», его ставят спереди, с высотой верхней рельсы на уровне тридцати сантиметров. Чтобы провести установочный процесс понадобятся специальные направляющие, повышающие финансовые затраты.

Когда монтаж производится сзади со стандартными креплениями, нужно будет озаботиться приобретением особых фиксаторов, удерживающих вал. Этот вариант установки автоматического механизма крепится только на потолочной части.

Подключение автоматики

Автоматика устанавливается по желанию владельцев, с целью упрощения контроля работы ворот.

При выборе модели внимание уделяется мощности электропривода, от которого будет зависеть скорость, срок эксплуатации автоматики. Привод представляет собой рычаг, который за счет редуктора контролируется двигателем

Привод представляет собой рычаг, который за счет редуктора контролируется двигателем.

Кроме привода в комплекте поставляются:

• сигнальная лампа;
• фотоэлементы;
• блок управления;
• замок (отвечает за разблокировку ключей).

По принципу работы электроприводы бывают:

1. Линейными. Пользуются наибольшим спросом. Цена доступна. Просты в монтаже. Открываются наружу. Блок управления контролирует работу двигателя и в нужный момент замедляет, тем самым продлевая срок службы механизму.
2. Гидравлическими. Механизм уступает по надежности линейному, электромеханическому. Принцип работы основан на гидравлическом насосе. Движение створок контролируют гидроцилиндры. Установленные датчики гарантируют безопасность.
3. Электромеханическими. Комбинированный вариант автоматического и на случай отключения электроэнергии ручного открывания, закрывания створок.
4. Рычажными. Движение рычагов позволяет створкам перемещаться. Этот тип привода обеспечивает максимально плавное открытие ворот и прочное закрытие. Для защиты от попадания влаги, замерзания воды в механизме допускается подземная установка электропривода. Пример фурнитуры, которая обеспечивает плавное открытие дверей, ‒ это петли с подшипниками торговой марки Rolling Center.

Большинство владельцев автомобилей выбирают линейный механизм. С его помощью возможно открытие створок наружу и внутрь помещения.

Дальше устанавливается приемник в разъем платы управления. Он отвечает за подачу, распознавание сигналов управления. Здесь же ставятся перемычки — для тестирования работы привода.

Последними на очереди к подключению идут фотоэлементы. К ним должна прилагаться отдельная перемычка. Фотоэлементы подсоединяются к плате согласно предложенной схемы. Они защищают автомобиль от удара при торможении в воротах. Высота крепежа ‒ от 50 до 70 см.

Следующий шаг ‒ выставление программы на пульте управления. Относительно этого этапа нет стандартных рекомендаций, поскольку у каждого производителя своя инструкция по программированию

Важно просто ее соблюдать

Популярными производителями ворот для гаражей, автоматики к ним считаются компании «Алютех» (Белоруссия) и «Дорхан» (Россия).

Разобраться подробнее с видами дверной автоматики, что есть в продаже, узнать о других нюансах работы механизмов, вы сможете из статьи про распашные ворота из профнастила, ссылка на которую приведена в разделе выше.

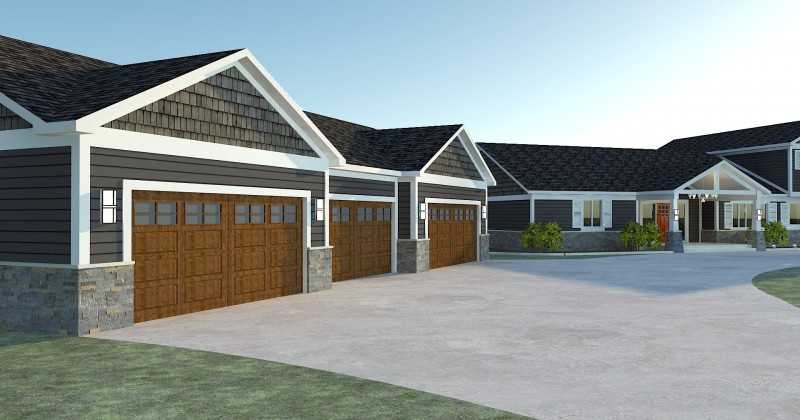

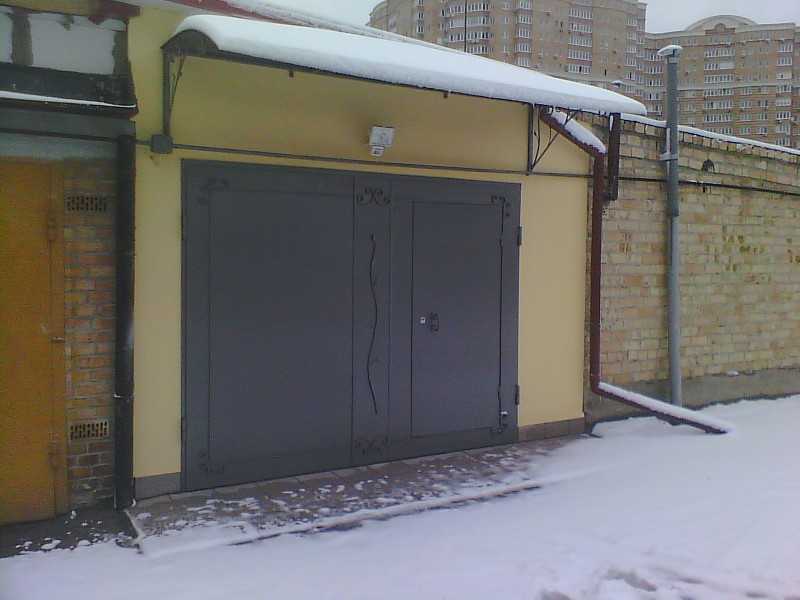

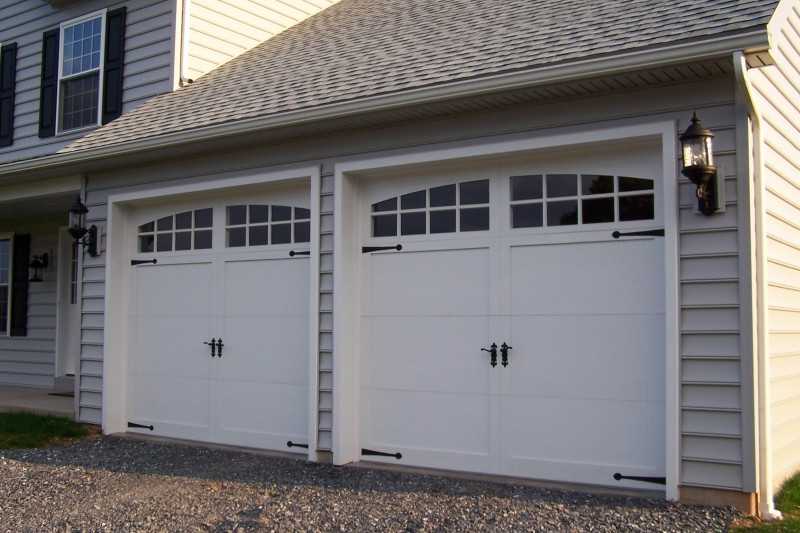

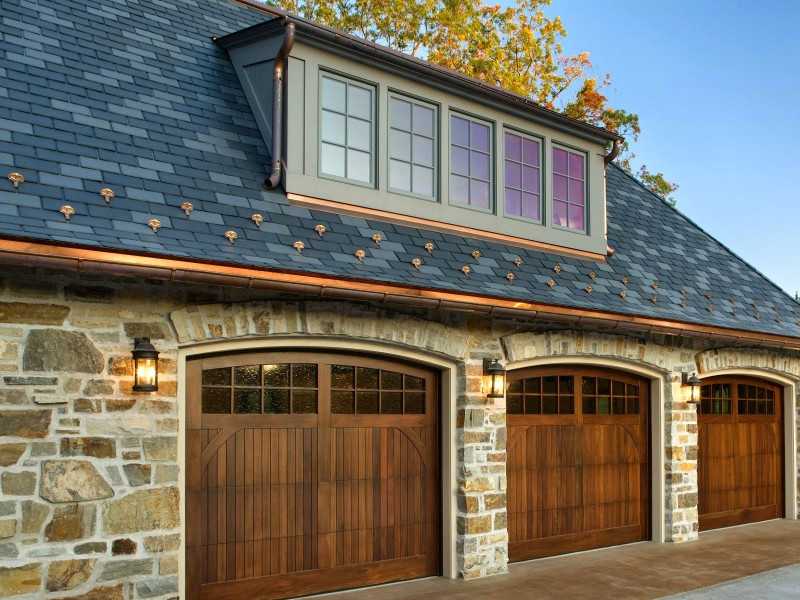

Фото гаражных ворот

Также рекомендуем просмотреть:

• Привод для ворот
• Ворота с калиткой
• Чертеж ворот
• Кованые калитки
• Забор из штакетника
• Красивые заборы
• Заборы для дачи
• Забор из профнастила
• Зеленый забор
• Забор для дома
• Установка забора
• Калитка из профнастила
• Ворота из профнастила
• Раздвижные ворота
• Ворота своими руками
• Забор своими руками
• Металлические ворота
• Забор из сетки рабицы
• Столбы для забора
• Сварной забор
• Кованые заборы
• Замок на калитку
• Рулонные ворота
• Откатные ворота
• Декоративный забор
• Высота забора
• Калитки своими руками
• Кирпичный забор
• Автоматические ворота
• Бетонный забор
• Забор из камня
• Кованые ворота
• Деревянный забор
• Распашные ворота
• Как сделать забор

Необходимые материалы и инструменты

Количество необходимых материалов для сооружения ворот для собственного гаража может изменяться в зависимости от их размеров, а также выбранной конструкции. Однако если вы предпочтете самый простой вариант изготовления конструкций из металла подъемного типа, то вам потребуются следующие материалы:

• деревянные бруски 120×80 мм. Они будут использоваться для изготовления коробки;
• деревянные бруски 100×100 мм, которые будут применены для потолка;
• уголки из металла 40×40×4 мм для рельс;
• металлический прут диаметром 8 мм;
• пружина с внутренним диаметром 30 мм;
• металлические уголки 35×35×4 мм. Они будут нужны для изготовления рамы;
• штыри из металла. Они понадобятся для закрепления конструкции;
• швеллер 80 на 45 мм;
• полотно для створки.

Эти материалы вам потребуются для того, чтобы своими руками изготовить ворота в гараж с ручным режимом подъёма. Если у вас есть желание установить систему автоматического привода, чтобы облегчить себе процесс, то придется приобрести ее дополнительно.

При выполнении работы по сооружению и установке таких ворот в гараже из инструментов потребуются:

• сварочный аппарат;
• дрель со сверлами по металлу и дереву;
• болгарка.

Кроме этого, необходимо подготовить привычный набор инструментов, который есть в арсенале у каждого настоящего хозяина:

• карандаш;
• уровень;
• гаечные ключи;
• отвёртка;
• рулетка;
• молоток.

Этап 3. Подготовка проема

После того как будут подготовлены все инструменты, проведены необходимые замеры, можно заказать воротную группу. На процесс её изготовления уходит от двух недель, за которые требуется провести полную подготовку проема.

Подготовительный этап включает такие шаги:

• оштукатурить потолок, стены: после проведения монтажных работ этот процесс нельзя будет выполнить;
• проверить плоскость каждой из стен по отношению к расположенным по соседству. Если нет совпадения проема и стен, то установку придется отложить. Малейшие погрешности из-за правильной горизонтальной формы конструкции, не допустимы, в этом случае, нельзя будет гарантировать не только эстетичность, но и надежность креплений всей системы. В зимний период под такое строение обязательно будет задувать снег и холодный воздух, что будет приводить к промерзанию здания;
• отделать притолоку, пристенки с помощью металлического уголка.

Автоматика для распашных ворот своими руками

Опубликовал: Виктория Митина 0

Визитной карточкой дома являются ворота. Ведь первое, что видит человек, приходя в гости – это забор, ворота и калитка.

В последние годы все более популярными становятся автоматические ворота с дистанционным открытием распашного типа. Хозяева устанавливают подобные конструкции на гараж, дом и различные помещения. Благодаря практичности и удобству распашных ворот можно не опасаться несанкционного проникновения в дом. Собственники жилья получают возможность быстро открыть ворота, не прикладывая для этого усилий.

Выбор необходимых материалов и оборудования

Автоматика для распашных ворот своими собственными руками — это очень просто при наличии всех необходимых для проведения работ приспособлений. Автоматика состоит из нескольких устройств:

• электропривод,
• пульт управления,
• зубчатая рейка,
• сигнальный светильник,
• фотоэлементы.

Для проведения работ по установке автоматического оборудования необходимо иметь:

• сварочный аппарат,
• пассатижи,
• молоток,
• крепления,
• набор отвёрток,
• электродрель со свёрлами различного калибра,
• несколько разновидностей электропроводов различного сечения и размера.

Все материалы и оборудование можно легко купить в любом строительном магазине.

Подготовительный этап

Автоматика для распашных ворот своими руками устанавливается после соблюдения определённых правил. Чтобы длительно и надёжно эксплуатировался электропривод, следует выполнить следующую последовательность действий, проверяя:

1. Плавность и лёгкость процесса открытия/закрытия створок. Если не соблюсти этот этап, то в скором времени ворота или калитка выйдут из строя, а значит, их нельзя будет использовать по назначению.
2. Наличие достаточного зазора между воротным полотном и дорогой, что поможет беспрепятственному движению. Конструкция должна свободно открываться, при этом она не должна препятствовать проходящим мимо людям и проезжающим транспортным средствам.
3. Наличие пространства, необходимого, чтобы открыть ворота без прикосновения с поверхностями других построек. Дверки должны свободно открываться, чтобы не потерять презентабельный внешний вид и не сломаться.
4. Наличие приваренных деталей к столбам и створкам, при этом сварка осуществляется в горизонтальной плоскости. Проверяется степень качества сварных элементов, чтобы автоматическая система работала в течение длительного срока.
5. Наличие места, необходимого, чтобы прикрепить устройство для автоматического открытия ворот.

Необходимо предусмотреть приспособления, которые ограничивают ход дверей, чтобы при чрезмерном открытии они не сломались. Они привариваются на поверхности столбов или забетонированных в землю закладных.

Способ распахивания ворот

В настоящее время по механизму открывания специалистами выделяется два способа открывания ворот.

Распахивание внутрь

Для конструкции необходимо приобретение линейных или рычажковых электроприводов. Их отличие заключается в необходимости использования боковых конструкций. Если приобретены швеллерные столбы или толстые металлические трубы, то оптимально использование линейных автоматических элементов. Подобный электрический актуатор, или электропривод, стоит очень дёшево, поэтому большое количество людей, желающих установить конструкцию, выбирают именно его. Редко встречаются рычажковые автоматические компоненты, так как они в несколько раз дороже, чем линейные. Установка на бетонные опоры невозможна, поэтому в этом случае используется рычажковая система открывания ворот.

Пошаговая инструкция по установке автоматики на распашные ворота

Заключение по теме

Итак, нами разобраны все гаражные ворота, которые сегодня предлагают производители. Как видите, у всех у них есть свои преимущества и недостатки. Но главное требование ко всем конструкциям – высокая взломостойкость. К сожалению, ни рулонные, ни секционные модели этим похвастаться не могут. Хотя именно они удобнее всего в эксплуатации. Поэтому ставить их на гаражи, которые не охраняются, не стоит.

Оптимально в таких случаях распашные конструкции. Они прошли проверку временем, себя зарекомендовали только с положительной стороны. К тому же установить в них калитку – не проблема, не займет много средств и времени.
