Преимущества шлагбаумов Дорхан
Широкое распространение продукции предприятия Дорхан объясняется довольно просто. И дело здесь не только в адекватной цене и надёжности изделий, но так же в целом ряде преимуществ. И это не прямая или скрытая реклама. Спросите сами у тех, кто использовал продукцию этой фирмы и вопросы отпадут сами собой. Но всё же перечислим эти плюсы.
Популярность оградительных конструкций от Дорхан обусловлена следующими особенностями:
Привлекательный дизайн. Использование фирменной краски для защитного покрытия корпуса, разработанной специалистами компании имеет положительный эффект при восприятии клиентами;
Облегченная конструкция. Стрела выполнена из алюминия с толщиной стенок около 1,4 мм, что позволяет облегчить конструкцию шлагбаума в несколько раз. Небольшой вес дает возможность останавливать ее в любом крайнем положении;
Высокая ветроустойчивость обеспечивается за счет скругленных граней;
Расположение блока управления и механических устройств конструкции исключает возникновение аварийных ситуаций и делает доступным подключение и настройку любого дополнительного элемента, например, такого как автоматика для секционных ворот и шлагбаумов;
Работа в нескольких режимах. Настройка конструкции может осуществляться по желанию клиента с помощью блока управления. Автоматический режим предусматривает опускание и поднятие стрелы через выбранный промежуток времени. В полуавтоматическом режиме требуется нажатие кнопки, расположенной на пульте управления. Встроенный аварийный режим (ручное управление) позволяет использовать шлагбаум при отсутствии электроэнергии;
Расположение подшипников при смазке не требует разборки конструкции, что облегчает уход за конструкцией и обеспечивает бесперебойную работу;
Дополнительные прокладки увеличивают безопасность эксплуатации
При неосторожном контакте человека или автомобиля с установкой значительно смягчают и уменьшают соприкосновение, избегая тем самым сильных травм;
Наличие светоотражающих полосок дают возможность хорошо видеть стрелу в темное время суток.
Все вышеперечисленные характеристики позволяют с уверенностью сказать, что оградительные установки от компании Дорхан станут достойными помощниками и надежно выполнят возложенные на них функции.

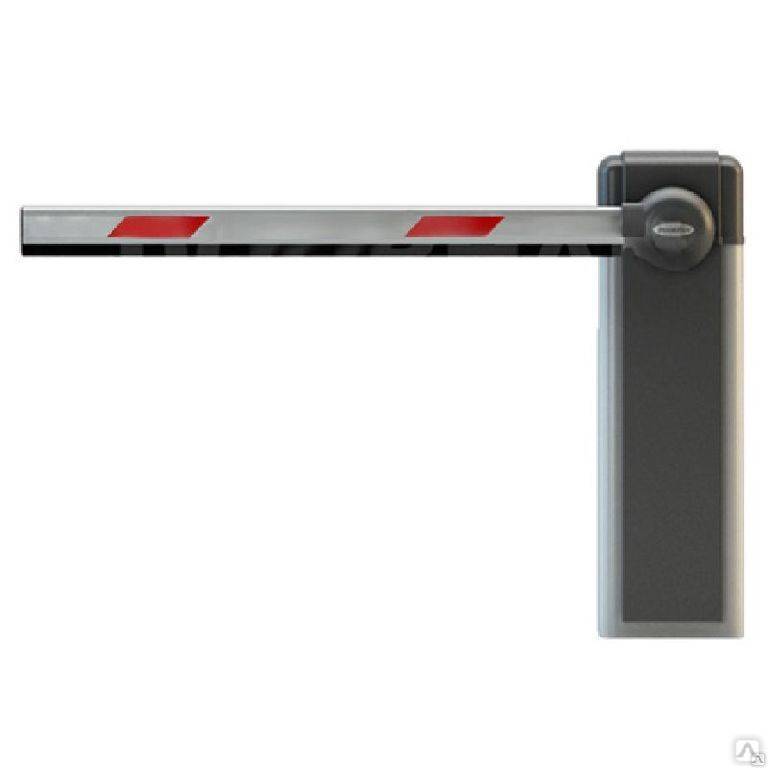

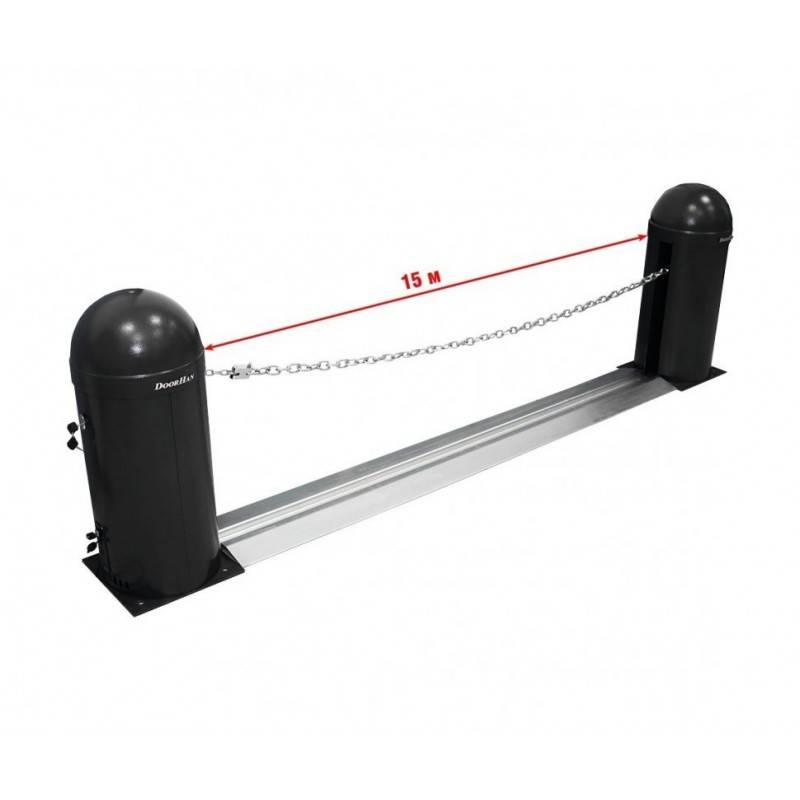

Характеристики конструкции шлагбаума Doorhan
Шлагбаум Дорхан представляет собой электромеханическую конструкцию, в базовую комплектацию которой входит:
- Стойка с установленным блоком для управления;
- Ловитель стрелы;
- Алюминиевая стрела;
- Монтажное основание;
- Крепежные элементы
Оградительные конструкции от компании «Doorhan» представлены несколькими моделями, отличающимися длиной стрелы: 4, 5, 6 м и длительностью ее поднятия: от 4…6 секунд.
Сопротивление изоляционного покрытия шлагбаумов Doorhan проходит проверку в заводских условиях под напряжением 1000 В. Высокие требования делают возможным использование конструкции в самых жестких условиях.
Стойка оборудована охлаждающей вентиляционной установкой, что позволяет предотвратить перегревание мотора и увеличить эксплуатацию шлагбаума до высокой интенсивности (70%). А шестерня редуктор, выполненная из высококачественного бронзового сплава работает без замены в течение всего срока службы установки.
Спроектированный отечественными разработчиками шлагбаум полностью соответствует требованиям, позволяющим эксплуатировать изделие с любыми секционными заграждениями. Такой подход дает возможность исключить, например, ремонт ворот Doorhan и оградительной установки.

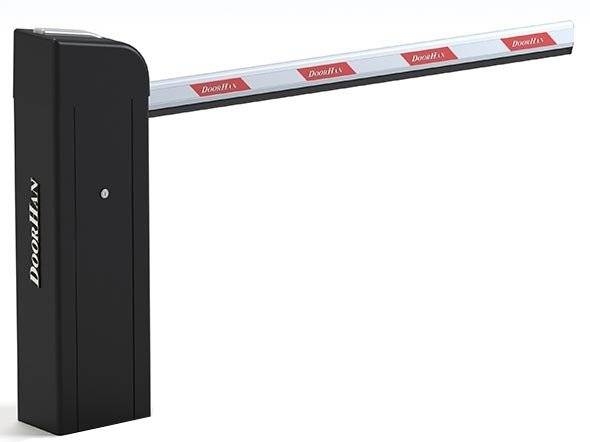

Инструкция для шлагбаума Doorhan Barrier Pro
Инструкция по монтажу, подключению и настройке шлагбаума Doorhan Barrier Pro (Дорхан Барьер Про).
Артикул: Doorhan Barrier Pro
Подробнее
Инструкция по монажу шлагбаума Doorhan Barrier Pro во вкладке СКАЧАТЬ.
Как запргораммировать пульт в шлагбаум Дорхан Barrier Pro .
Программироваение дополнительных пультов дистанционного управления в шлагбаум Doorhan Barrier Pro. Программирование пультов возможно двумя способами. Максимально возможное количество запрограммированных пультов — 60 штук.
При наличии доступа к плате управления. программирование дополнительного пульта используется кнопка CODE расположенная на плате управления шлагбаума.

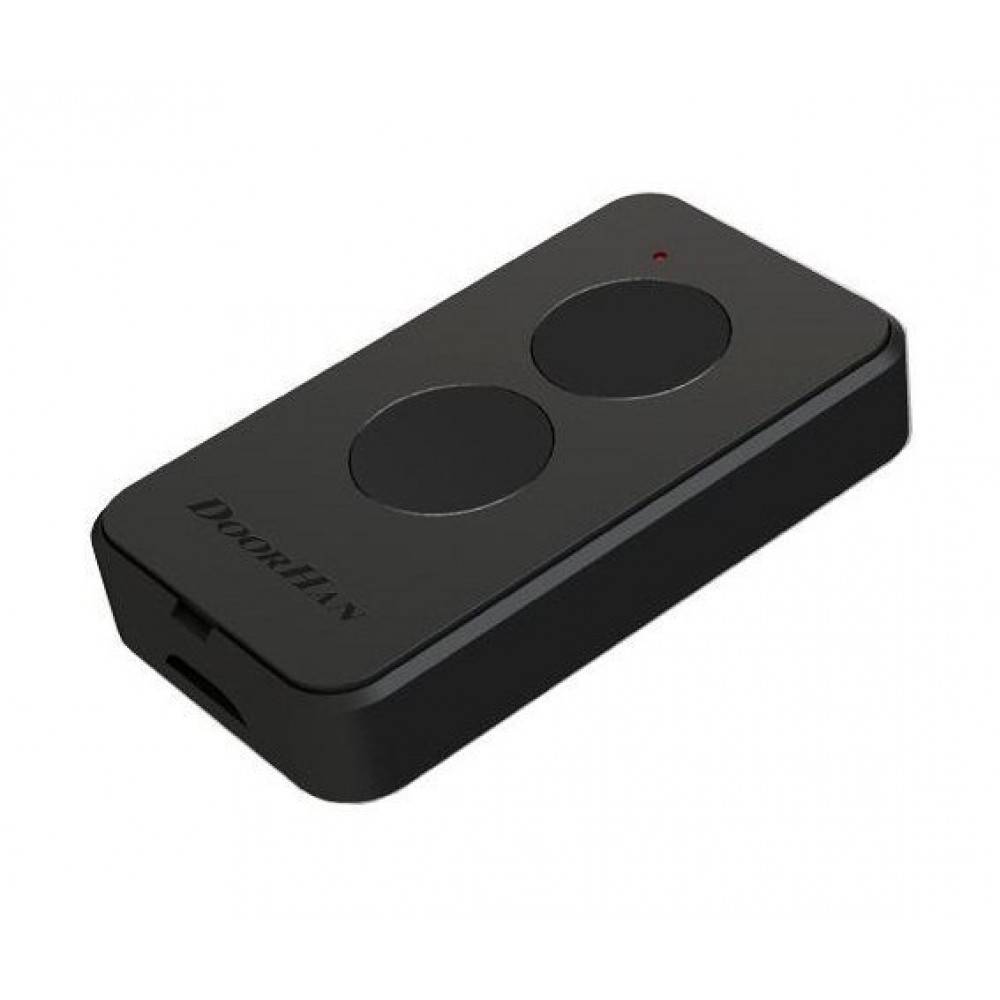

Запись пультов DoorHan в приемник.
- 1.Для записи пультов нажмите и удерживайте в течение 3 сек. кнопку записи пультов (CODE). На плате управления агорится постоянным светом индикатор «А», заморгает сигнальная лампа (если подключена) в течение 10 сек.
- 2. Во время горения индикатора «А» на плате управления, дважды нажмите выбранную кнопку на пульте (которой впоследствии вы хотите управлять работой шлагбаума).
- 3. Индикатор «В» моргнет один раз и погаснет, что означает успешную запись кода пульта в память приемника, сигнальная лампа и индикатор «А» погаснут.
- 4. Для настройки нескольких пультов повторите процедуру записи для каждого нового пульта.
- 5. При переполнении памяти приемника индикатор «В» моргнет три раза.
Удаленное программирование пультов Doorhan Barrier Pro (выполняется рядом со шлагбаумом, без доступа к блоку управления).
Полная инструкция по настройке платы управления шлагбаумом Doorhan Barrier Pro во вкладке СКАЧАТЬ
Источник
Интеграция с экосистемой apple и homekit
Какой же умный дом без интеграции с мобильным телефоном? В современным мире смартфон стал своего рода универсальным терминалом. Народ на сматрфонах смотрит фильмы, слушает музыку, играет игры. Да и некоторые производители начинают списывать обычные компы в утиль. Например Xiaomi. Для многих моделей камер и систем умного дома от Xiaomi нет софта для подключения к ПК. Даже WEB-интерфейса и того нет. Без смартфона и программки на нем ничего сделать нельзя. Так что делать умный дом и не управлять им с телефона было бы глупо. У меня и у жены смартфоны iPhone, поэтому хотелось поддержки платформы Apple.
После анализа ситуации в этой области я оказался несколько обескуражен. Уровень функционала у устройств Apple гораздо более высокий чем у гугла, что само со себе странно. Существует софт Homebridge в разных вариациях который позволяет интегрировать во встроенное приложение Дом от apple очень большое количество устройств. Да практически что угодно. У гугла с этим все хуже… нужен интернет, нужно облако, и нет поддержки русского языка, что совсем печально.
Дальнейшее копание в вопросе показало, что для работы автоматизации не только в домашней сети, но и через интернет достаточно только чтобы к домашней сети постоянно был подключен ipad или приставка Apple TV. И все! Просто apple tv! Ничего дополнительно настраивать не надо. Не нужны никакие хитрые vpn, облака и прочее! Вот что значит МАГИЯ APPLE!!! Снимаю шляпу перед инженерами из купертино!
И так, поскольку свой ipad mini я таскаю ссобой, то с поставленной задачей будет справляться apple tv. Как оказалось, достаточно apple tv 4го поколения, какраз такую я покупал несколько лет назад. Так что тут вообще ничего докупать не надо. А это только радует! Экономика становится еще экономнее.
И так, интеграция с родным приложением Дом от Apple и HomeKit позволяет нам:
- Управлять устройствами умного дома через встроенное приложение
- Получать данные с датчиков через встроенное приложение
- Управлять устройствами с помощью голосовых команд на русском языке!
- Делать все выше описанное из любой точки мира без дополнительных настроек. Нужен только интернет
Те кто следит за инстаграмом сайта уже видели как это работает:
Сердце проекта
Поскольку я не планирую ограничиться только лишь данной задачей и планирую развивать свой “умный дом” то простые решения не подходят. Облачные решения в чистом виде тоже не катят, т.к. они без интернета не работают. Таким образом, я пришел к выводу, что для построения умного дома необходимо организовать некий сервер, на котором будет стоять софт, который и будет обеспечивать автоматизацию. Какие варианты аппаратной реализации для этого есть на сегодняшний день?
- Физический выделенный сервер на базе компьютера/ноутбука или виртуальная машина на той же платформе
- Одноплатный компьютер
От идеи использовать физический компьютер я отказался сразу. На первом этапе его мощность будет избыточна, да и электроэнергии он будет кушать прилично. Слишком жирно будет. Да и бесперебойное электропитание ему нужно обеспечить. Короче получается шумно, дорого, и излишне.
Другое дело — одноплатный компьютер. Занимает мало места, питается от 5ти вольт. И его мощностей на первом этапе более чем достаточно. Среди множества одноплатных компьютеров, на сегодняшний день самым известным является платформа Raspberry PI. на нее и пал мой выбор. Почему? При достаточно демократичной цене она имеет хорошую производительность и отличную поддержку как со стороны разработчиков, так и со стороны разных сообществ. На сегодняшний день, малина является стандартом. Практически весь софт, который разрабатывается для одноплатников, совместим с Raspberry PI. Вот ее то я выбрал. На тот момент, когда я заказывал малинку, самой актуальной версией была Raspberry Pi model B+. Ее я и заказал.
В рамках этой статьи я не буду подробно описывать raspberry pi, для тех кому интересно, можете почитать про нее в статье “На чем сделать управление умным домом? Из чего сделать принт-сервер для 3Д принтера? Из Raspberry PI!”
Ну а для тех, у кого уже аж руки чешутся спросить “Де брал?” вот вам ссылочки на хороших продавцов из Китая:
Вообщем, в качестве сердца умного дома будет использоваться raspberry pi 3 model b+. Поскольку с софтом для умного дома я еще не определился, то буду брать 2 малинки и тестировать 2 разных системы управления умным домом. Но это уже материал для другой статьи. А пока продолжим.
Модуль для управления воротами и светом
Ну а теперь перейдем к функциональному модулю. Мозги и интерфейсы взаимодействия это хорошо. Однако это все не решает задачу включения/выключения света и открытия/закрытия ворот.
С управлением светом все просто и понятно. с этим справится любое Wifi-реле, например, sonoff basic или sonoff rf. Однако я не планировал использовать эти модули для этой задачи.

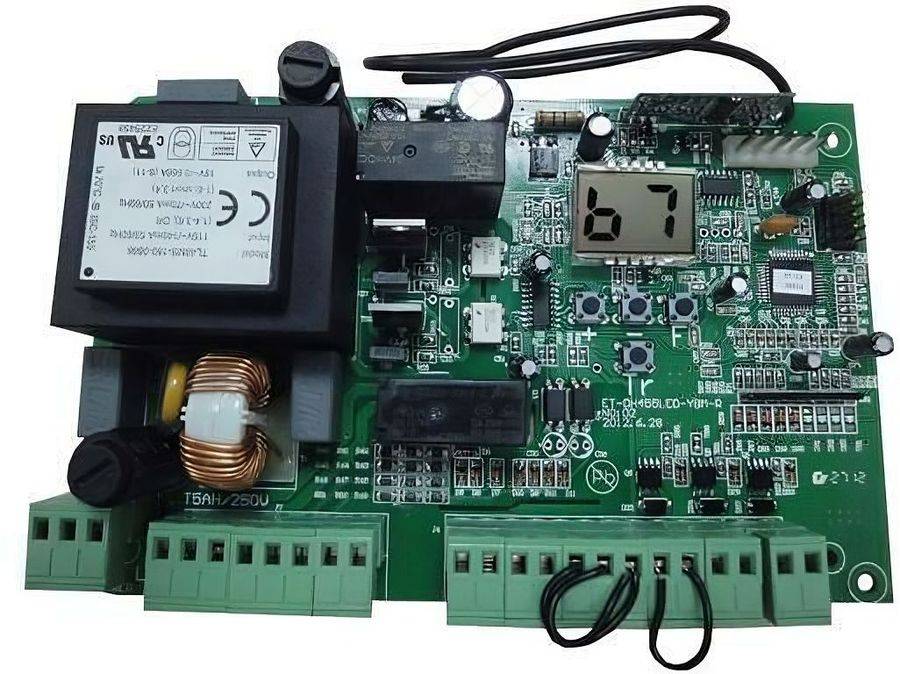

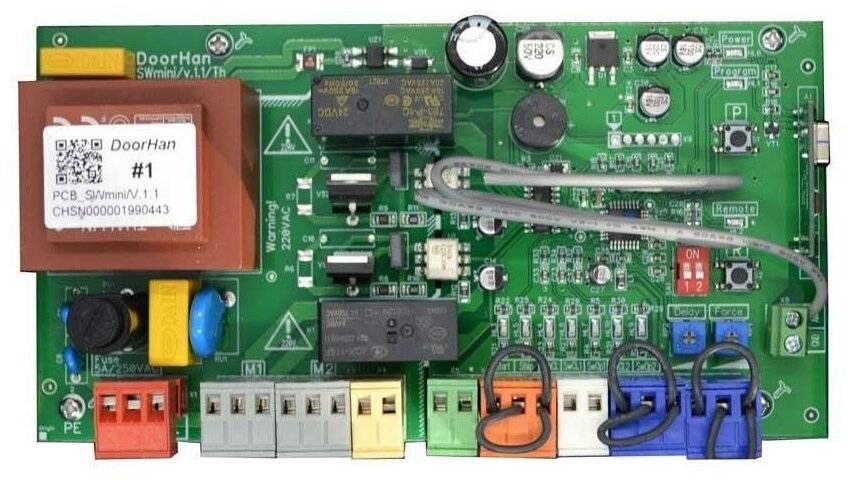

Дело в том, что автоматика откатных ворот Doorhan серии Sliding и шлагбаумов серии Barrier построена на базе платы управления PCB-SL. Согласно даташиту платы, для открытия/закрытия ворот с помощью внешних аксессуаров необходимо просто замыкать контакты GND и START. Подробнее об этом можно почитать в даташите на плату.
Если смотреть вживую, то замыкать нужно контакты, указанные на фото:
Ну а работает это вот так:
Как видно, обычные модули Sonoff для этого не подходят. Не думаю, что от платы что-то останется, если ей на эти контакты подать 220 вольт. Однако, не все так печально. в ассортименте компании itead нашелся подходящий модуль. Это Sonoff 4CH Pro R2. Коротко я описывал его вот в этой статье “Четырехканальное реле для умного дома Sonoff 4CH PRO R2“.
Sonof 4CH PRO R2 Вид сверху (спереди)
Главный плюс этого модуля в том, что у него 4 независимых реле, которые могут коммутировать что угодно + для каждого из каналов можно настроить режим триггера, что позволяет имитировать краткосрочное замыкание контактов. Короче, то что нужно для моего проекта.
Для тех кому интересно, вот ссылки на покупку:
Ну а поскольку данный модуль имеет еще и канал управления на частоте 433 МГц, то у меня появилась идея сделать комплексный выключатель на который вывести самые нужные кнопки. Пока это будут две кнопки управления светом и для открывания ворот. Для этой задачи я буду использовать SONOFF RM433 Remote Controller, его описание можно найти в статье “Пульты управления по каналу 433 МГц от компании Sonoff”
SONOFF RM433 Remote Controller + BASE
Это отличное 8ми канальное решение для управления различными модулями по каналу 433 МГц. Для тех кому интересно, вот ссылки на покупку:
Ну пока что все. Следите за статьями на сайте и узнаете, как вдохнуть жизнь и наполнить смыслом работу данного железа. Т.е. установить, настроить и заставить работать.
Мастер Кит MP911 MP910 PW1245
Двор нашего дома закрыт шлагбаумом Doorhan. Открывается он звонком с сотовых телефонов, номера которых занесены в установленный в системе управления шлагбаумом GSM-модуль, принимающий звонки. Шлагбаум не оснащен приемником сигналов с пультов дистанционного управления.
Альтернативного способа открывания, кроме механического отключения стрелы шлагбаума от двигателя не предлагается. Механизм отключения стрелы находится в тумбе шлагбаума, закрытой на ключ. Когда стрела отключена от двигателя, ее можно поднимать или опускать просто рукой.
Прошедшая зима показала, что шлагбаумом необходимо пользоваться не только жильцам дома, но и некоторым городским службам, использующим автомобили, например, для уборки снега, ремонта асфальта двора, общих ремонтных работ, текущего обслуживания дома и т.п.
Каждый раз заносить новые номера телефонов в GSM-модуль, а потом их оттуда стирать совсем неудобно – это делается с помощью ноутбука, подключаемого к системе управления, расположенной в тумбе шлагбаума, то есть, на улице. Холодно, мокро, и вообще неохота.
Поэтому было решено дооснастить шлагбаум дистанционным управлением. Оставляем пульт ДУ в диспетчерской ДЭЗ, и дежурный техник-смотритель лично открывает шлагбаум городским службам.

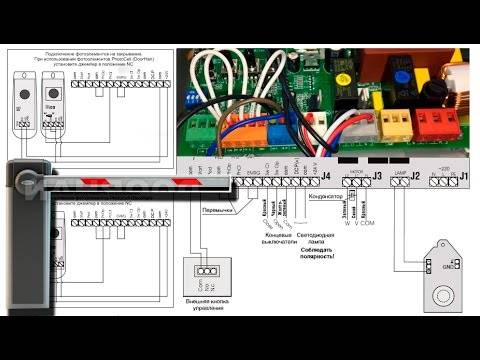

В соответствии с электрической схемой шлагбаума для его открытия достаточно замкнуть контакты Com и Start на плате управления. К ним, собственно, подключен выход GSM-модуля, дающий команду на открывание.
 |
| Схема подключения к плате Doorhan. |
Таким образом, нам нужна схема ДУ, работающая по схеме «кнопка», а не «триггер». То есть, когда кнопка пульта нажата, должны замыкаться контакты на плате управления, а когда кнопка отпущена, контакты должны размыкаться.
Для управления мы выбрали приемник и передатчик (пульт), работающие на частоте 433 МГц, хороший ассортимент которых можно найти на сайте www.masterkit.ru. Режим «кнопка» реализует приемник MP911. Пульт ДУ – MP910/передатчик. Приемник питается постоянным напряжением 12 В, поэтому дополнительно необходим блок питания 12 В от переменного напряжения сети 220 В. В качестве блока питания использовано устройство PW1245.
Таким образом, схема соединений выглядит следующим образом:
В тумбе шлагбаума под колпаком, закрывающим плату управления, есть достаточно места для размещения двух дополнительных устройств, поэтому их можно даже не прятать в корпус, хотя с корпусом, конечно, будет более правильно.
Для изготовления корпусов, кстати, можно использовать несложный и недорогой модульный 3D-принтер МС7, также представленный на сайте компании Мастер Кит.
