Введение

Ни один участок загородного или частного дома не обходится без забора, ворот и калитки. Для людей, живущих в таких домах, обыденное дело каждый раз выходить из машины, чтобы открыть и закрыть ворота, когда они выезжают куда-то на автомобиле. Однако многие владельцы домов с приусадебным участком уже установили или собираются установить автоматические ворота с электроприводом.

Большинство владельцев автоматических ворот используют только их базовый функционал — открыть и закрыть с радиобрелока или телефонным вызовом. В то же время автоматические ворота можно интегрировать в систему управления умным домом и управлять ими с помощью специального приложения или голосового помощника, находясь на любом расстоянии от дома. Это может быть удобно в следующих случаях:

Сработала пожарная сигнализация — открыть ворота для пожарных.
Неожиданно приехали гости, а вас нет дома — открыть ворота удаленно и впустить их во двор.
Уехали из дома и забыли закрыть ворота — не возвращаться же. Если будет препятствие, то сработают датчики и беды не будет.
Вернулись домой, а ключи забыли — можно открыть ворота с телефона, потом достать запасные ключи от дома из тайника во дворе.

В этой статье расскажем, как с помощью оборудования Wiren Board можно расширить функционал ваших автоматических ворот и интегрировать их в систему умного дома.

Но сначала разберемся с устройством автоматических ворот и их типами.

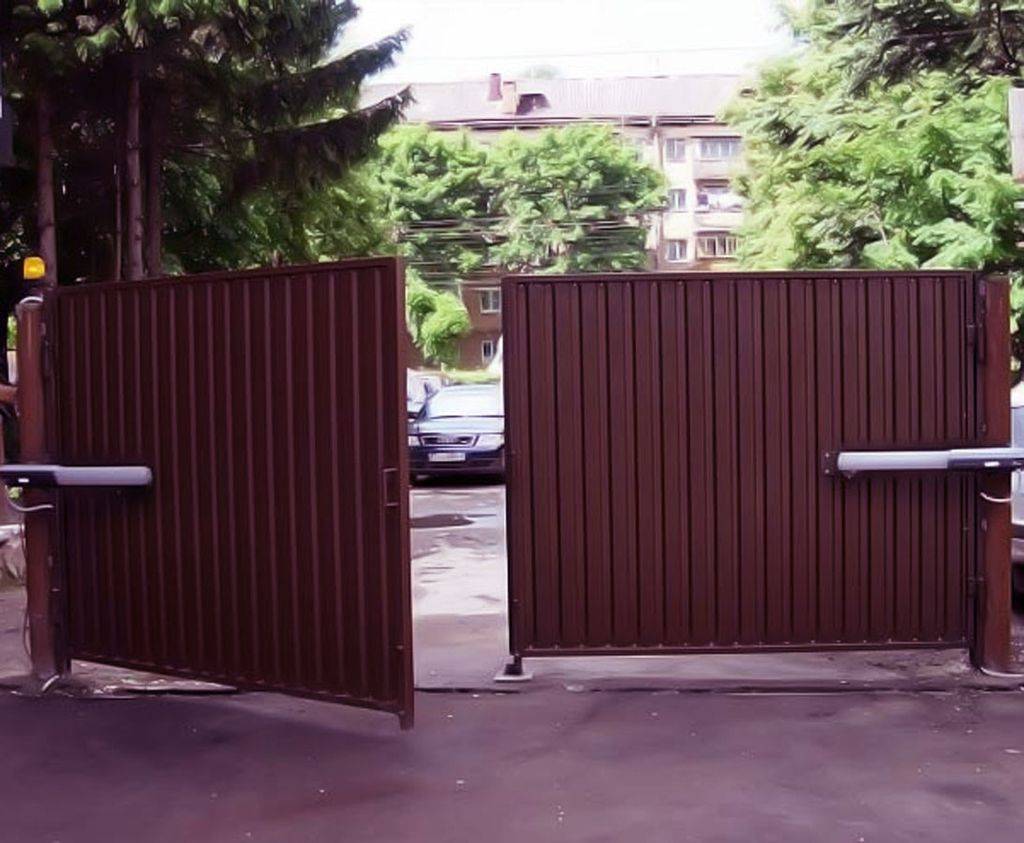

Дистанционное управление воротами распашного типа

Если распашные ворота состоят из двух створок, то для управления механизмом открывания используются два привода. Они приводятся в действие с помощью блока управления, подающего команду на движение. Сигнальная лампа, которая ставится рядом с воротами, как правило, выше, обеспечивает безопасность их эксплуатации, сигнализируя о том, что ворота начинают движение. Фотоэлементы ставятся около створок для того, чтобы защитить имущество и здоровье людей. Если при закрывании или открывании ворот на пути их движения обнаружится посторонний предмет, ворота остановятся.Блоки управления устанавливаются либо в отдельных шкафах, либо непосредственно в самом приводе.

Схема конструкции и принцип действия автоматических распашных ворот

Для того чтобы можно было обеспечить работу ворот в случаях, когда по каким-то причинам отсутствует электропитание, на приводах имеется специальный замок, при разблокировке которого можно произвести открывание и закрывание механически. Что касается дистанционного управления, то оно осуществляется с брелока, который имеет маленькие размеры и легко помещается в кармане.

Нередко дистанционное открывание ворот организуется следующим образом. Ставится стационарный пульт управления в зоне видимости ворот, и оператор, нажимая на пульт, открывает и закрывает их при необходимости.

Названия элементов конструкции распашных ворот

Как правило, такие системы применяются на проходных, где постоянно находится дежурный персонал. Такая система гораздо надежней, нежели пульт управления, работающий по радиоканалу.

При монтаже распашных ворот очень важно обеспечить правильную ориентацию столбов и каркаса. Если установленные столбы, а соответственно и ворота будут завалены, привод будет работать некорректно, его будет закусывать, и он рано или поздно придет в негодность

Для правильного расположения ворот необходимо обязательно использовать строительный уровень. Если ворота уже стоят, и было решено поставить на них привод, изначально необходимо удостовериться в их прямом положении.

Установка приводов

Принципиально монтаж приводов на разные типы ворот не имеет существенных отличий, то есть производится крепление привода и его подключение. Разберем схему выполнения монтажных работ на примере распашных ворот.

Работы по установке устройства производятся в следующем порядке:

на первом этапе, как и в большинстве случаев, определяется место установки привода и размечается область его крепления. Привод необходимо установить так, чтобы он не мешал работе другой фурнитуры (ручки, замки, петли и так далее) и имелась возможность его подключения к электропитанию;
подготавливаются отверстия для крепления удерживающих кронштейнов. В случае с монтажом линейного привода можно зафиксировать привод непосредственно на столбе забора, а в случае с установкой рычажного устройства потребуются дополнительные закладные, которые можно изготовить самостоятельно, например, из профильных труб;
производится фиксация привода;

Фиксация привода к столбу забора

В большинстве случаев крепежные элементы поставляются в комплекте с приводом или кронштейнами, но целесообразнее проверить комплектность перед установкой.

подведение электрокабеля. Для сохранности и долговечности кабель рекомендуется прокладывать в пластиковых трубах, которые защищают от воздействия влаги, солнечных лучей и механических повреждений;
подключение электропривода. Для безопасной работы электроприбора подключение рекомендуется выполнять специальными зажимами, одновременно обеспечивающими и достаточный уровень изоляции. Схема подключения поставляется вместе с устройством;

Подключение электропитания привода и дополнительных элементов

установка по аналогичной схеме дополнительных элементов (заглушек, концевых уловителей, блока питания и так далее);
окончательная настройка оборудования (выполняется в соответствии с рекомендациями производителя);
проверка работоспособности и при необходимости устранение ошибок.

Процесс установки представлен на видео.

Установка привода позволяет пользоваться воротами в автоматическом режиме, что обеспечивает максимальное удобство.

Выбор компании для монтажа автоматики ворот

Если вы не желаете самостоятельно устанавливать автоматику на дверные системы, или у вас нет опыта для того, чтобы самостоятельно это сделать, имеет смысл привлечь для проведения данных работ специалистов. При этом лучше всего будет обратиться в ту компанию, которая поставляет автоматику, так как её специалисты будут иметь необходимый опыт и знания для производства подобного рода работ.

Лучше всего ориентироваться при выборе не на дешевизну производимых работ, а на отзывы по работе специалистов.

Некоторые компании прилагают к комплекту своей продукции обучающий видеодиск. Такой диск содержит все этапы проведения монтажных работ. В том же случае, когда вы не поняли такой видеоподсказки, вам может оказать помощь специалист круглосуточной горячей линии, что позволит вам самостоятельно выполнить всю работу, не привлекая к участию в ней специалистов. При отсутствии навыков монтажа электрического и механического оборудования лучшим вариантом будет привлечение к проведению монтажных работ высококвалифицированных специалистов, которые обеспечат качественный монтаж и дадут гарантию на определенный срок эксплуатации.

Присоединяйтесь к обсуждению!
Нам было бы интересно узнать вашу точку зрения, оставьте свое мнение

Автоматика для откатных ворот: устройство и преимущества

Откатные ворота достаточно популярны. Автоматика делает их эксплуатацию более комфортной. Качественные изделия имеют продолжительный срок службы, но при этом более сложны в монтаже. Предлагаем познакомиться с особенностями подобных изделий, их преимуществами и конструктивными особенностями.

Откатные системы предполагают использование специальной автоматики

Устройство и принцип работы

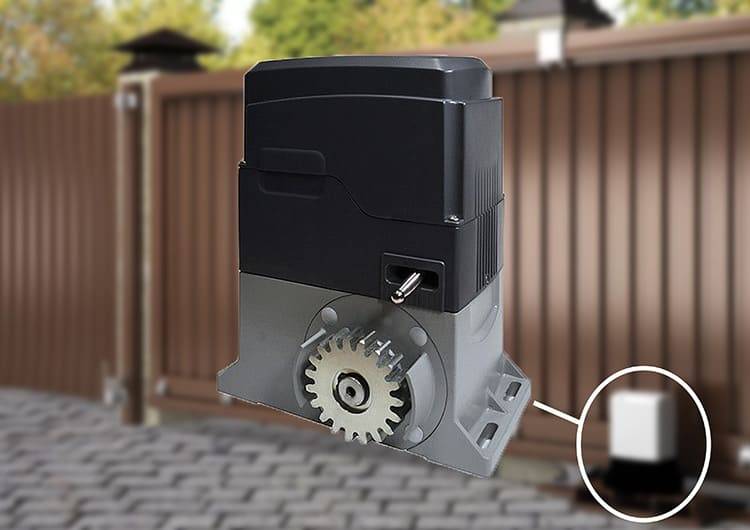

Подобная система включает привод, два концевика, зубчатую рейку. В состав некоторых моделей входят фотоэлементы, сигнальная лампа и выносная антенна, благодаря которой значительно возрастает дальность действия пульта.

Специальная сигнальная лампа оповестит об открытии ворот

В процессе работы системы по зубчатой рейке, прикреплённой к створке откатной системе, перемещается звёздочка, подсоединенная к приводу. После поступления сигнала привод заставляет звёздочку вращаться, и створка сдвигается в нужную сторону.

Для движения используется специальная зубчатая рейка

Эксплуатационные характеристики

При выборе подходящей модели следует учитывать следующие параметры:

мощность двигателя, которым комплектуется система;
материал, из которого изготовлены зубчатые колёса в редукторе. Предпочтительны изделия, укомплектованные металлическими шестернями;
тип концевого выключателя, который может быть механическим и магнитным. Последний вид с точки зрения удобства эксплуатации является предпочтительным, так как сделает возможным эксплуатацию конструкции даже в холодное время года, когда механические выключатели часто замерзают;
допустимый вес и размер створок.

Характеристики зависят от модели

Типы привода

Работа автоматики на откатных воротах может обеспечиваться с помощью линейного, подземного либо рычажного привода. Первый тип актуален для створок, вес которых не превышает 1 т. Конструкция монтируется на опоры, прилегающие к створкам.

Поземный привод монтируется под землей. Его размещают в специальном защищённом контейнере. Благодаря этому автоматика не боится земли, холода и влаги. Рычажный устанавливается таким образом, чтобы рычаги, обеспечивающие движение полотна, выходили из земли и крепились к плоскости створок.

Привод выбирается индивидуально

Преимущества и недостатки

К основным достоинствам автоматики для откатных ворот стоит отнести;

безопасность эксплуатации;
плавность движения створки благодаря специальным ловителям и концевым датчикам;
надёжность и длительный срок службы при правильном уходе;
возможность открытия ворот с пульта и вручную при отсутствии электричества;
возможность монтажа в месте, где находится открытая либо закрытая створка.

Из недостатков стоит отметить сложности:

эксплуатации в зимнее время;
монтажа своими руками.

Месторасположения блока управления выбирается самостоятельно

Настройка процессов автоматизации управления воротами

Перед началом эксплуатации все элементы ворот необходимо настроить

Для прикрепления привода к опорам и полотнам используются кронштейны в виде буквы П. Они обеспечивают нужную степень подвижности системы. Для оси вращения подойдут каленые болтовые детали сечением 0,8-1 см. Не стоит ради экономии пользоваться оцинкованными крепежами китайского производства. В силу недостаточной твердости они быстрее изнашиваются, из-за чего система потеряет в надежности. Блок управления устанавливается вводами кабелей вниз, чтобы предотвратить попадание влаги.

Рычаг и электромотор монтируются в верхней части створок. Блок сначала крепится к столбовым опорам, а затем уже к частям полотна. Когда механизм будет установлен, ворота тестируют ручным открыванием и производят настройку концевых выключателей. Чтобы двигатель не сломался, система должна быть снабжена механизмом, выключающим сеть при нарастании тока

Важно также установить индикаторную лампочку, показывающую подачу напряжения. У смонтированной системы тестируются плавность открытия и закрытия

Мотор и редуктор нужно снабдить чехлами, защищающими от попадания воды.

Самостоятельная установка оборудования

Автоматика должна быть защищена от осадков в летнее и зимнее время

Перед началом работ нужно изучить рекомендации к приобретенному продукту относительно того, как правильно установить автоматику на распашные ворота

Следует обратить внимание и на требования к проему и окружающему участок пространству

Что понадобится для работы

Одна из главных вещей при установке автоматических распашных ворот – безопасность использования. Поэтому предпочтительно приобретать блоки, рассчитанные на невысокие показатели напряжения (до 36 В). Можно купить готовый к установке актуатор на створку (их необходимо два – по одному для каждого полотна).

Важно также продумать организацию автоматической остановки двигателя на крайних позициях движущихся элементов, чтобы система не вышла из строя. Для решения этой задачи используются концевые выключатели и бесконтактные датчики

Подготовить непосредственно проем своими руками несложно. Для стоечных опор используются металлические трубы. Из таких же элементов делается каркас, при этом берется профиль двух типов сечения – 4х2 и 6х6 см

Также важно приобрести компоненты запирающего механизма. Закладные детали изготавливаются из швеллеров или трубок

Установка при открытии ворот внутрь

Автоматика для ворот, открывающихся наружу

Кронштейны закрепляются на выведенных закладных, при этом на крайних уголках хода конструкции монтируются упорные элементы. Изготавливаются они из уголка или арматурных деталей. Возможна установка привода уже после монтажа самих ворот. Этот способ подойдет, прежде всего, для линейных конструкций. Если столб выполнен из кирпича, в середине делают нишу.

Установка при открытии ворот наружу

Трубка или швеллер с квадратным сечением (сторона – 10 см) монтируется в середину кирпичной опоры и затем производится приварка арматуры. Для профильной трубки выводят 3 закладные. К опорному столбику привариваются петли. Высота укрепления приводных элементов должна быть идентичной размещению закладных. При монтаже автоматики один кронштейн сваркой соединяют с каркасной рамой, другой – с закладной

При прокладке проводов важно проверять их состояние (в частности, целостность изоляции и отсутствие иных повреждений)

Пошаговая инструкция по установке автоматики на распашные ворота

Разберем поэтапно, как в домашних условиях оснастить створки системой автоматики.

Перед монтажом распашных ворот важно правильно провести расчет размеров проема. Учитывайте следующее:

Ключевой фактор ‒ ширина автомобиля. Для свободного проезда легкового автомобилей хватит проема 2,5 м. Если нужно, чтобы на участок могла заехать грузовая машина, сельскохозяйственная техника типа трактора, ширину проема придется увеличить до 3,5 м.
Когда подъезд ко двору, гаражу невозможен по прямой дороге и придется выполнять маневры, для безопасности ширину проезда увеличивают до полутора раз от начальной.
Нужно продумать способ открытия ‒ на улицу или во внутрь. Иначе после монтажа ситуацию уже не исправить.
Как будет прокладываться кабель и где будет закреплен привод.

Монтаж привода

По окончании установки створок нужно проверить, насколько плавно они двигаются. Полотно при открытии или закрытии не должно скрипеть, идти туго. Если присутствует нехарактерный звук ‒ смажьте петли. Уровнем проверяется ровность закрепленных столбов.

Ответственное отношение на этом этапе предотвратит поломку автоматики в будущем.

Наличие концевых выключателей позволит отключать электромотор, когда он будет находиться в крайнем положении.

Порядок монтажа привода следующий:

К столбам, створкам приваривают кронштейны П-образной формы. Они фиксируются на каленые болты (оптимальный диаметр от 8 до 10 мм)

Должно получиться подвижное соединение.
Привод сначала крепится к опорам, потом – к створкам.
На видном месте важно установить сигнальную лампу, которая, загораясь, будет показывать о наличии напряжения. Ставить электромотор рекомендуется вверху створок, но это не критично.
При подключении питания привод должен быть заблокирован.
В электрическую схему важно добавить механизм, который будет отключать питание при резко повышающихся скачках тока.

Закрепив привод, проверяют, насколько четко срабатывают концевые выключатели.

Фиксация блока управления

Блок управления рекомендуется крепить на расстоянии 1,5 м и более от грунта. Ниже делать это не стоит, поскольку повышается риск попадания влаги на механизм.

Для подключения рекомендуется брать кабель 3*1,5 кв. мм.

Инструкция по установке у каждого производителя имеет свои отличия. Ее необходимо тщательно изучить, чтобы правильно выполнить подключение проводки и выведение ее на блок.

После успешного подключения, вручную настраивается пульт дистанционного управления.

Модифицированные модели имеют встроенный GSM-модуль, то есть контроль работы проводится через специальную программу на смартфоне. Основное условие ‒ телефон должен быть постоянно подключен к интернету.

Большинство пультов имеют три кнопки, цифровое меню.

Чтобы запрограммировать пульт, нужно выполнить следующие действия:

Необходимая информация будет указана на дисплее. Чтобы передвигаться по ней, нужно нажимать кнопки плюс или минус, что означает вверх или вниз соответственно.
Для подтверждения выбора нажимаем кнопку ОК.
Если вы хотите выйти из меню настроек, достаточно просто одновременно нажать кнопки плюс и минус.
Теперь нужно запрограммировать одну из кнопок, которая будет отвечать за открытие и закрытие ворот.
Для этого нужно в меню настроек войти в режим Радио, нажав ОК.
Выходим из меню нажатием плюса и минуса.
Нажимаем кнопку, которая будет контролировать работу створок.

Программируем второй запасной пульт по похожему алгоритму.

Если нужно поставить или снять дополнительные платы от блока управления, он должен быть отключен от электричества.

В разъем платы управления устанавливают приемник сигналов и две перемычки. Этими перемычками тестируют работу электропривода.

Подключение фотоэлементов

Фотоэлементы монтируют после окончательной установки блока управления, настройки электронных пультов. Под них предусмотрена отдельная перемычка, специальные столбики. Высота монтажа – от 50 до 70 см. Подключаются они к плате по инструкции производителя.

Управление открытием и закрытием ворот

При полностью настроенной автоматике закрывание наступает спустя двадцать секунд паузы после открытия створок. Какие-либо команды для этого не нужно.

Можно закрывать ворота нажатием кнопки на пульте управления, но в большинстве моделей для этого придется выполнить перепрограммирование

Перед этим важно тщательно изучить инструкцию о возможности таких изменений

Следуя рекомендациям производителя, разобраться в механизме автоматики смогут и новички. А вот браться за сборку самодельного привода без опыта не стоит, а если и делать это, то только под руководством специалиста.

Установка автоматики своими руками

Монтаж начинают с проверки работоспособности створок и сбора инструментов:

Дрель;
Рулетка;
Молоток;
Изолента;
Шуруповёрт;
Плоскогубцы.

Если петлю и внутренний край столба разделяет расстояние 15 и менее сантиметров, на распашные ворота ставят линейный привод. При большем расстоянии входной группе необходимо рычажное устройство. Если механизм будет крепиться на бетонное или кирпичное основание, его следует укрепить. Для продления срока службы линейного изделия в процессе монтажа оставляют небольшой запас на ход штока (хотя бы 1 см). Затем проверяют плавность движения и смотрят, не мешают ли механизму упоры или спецавтоматика с концевыми выключателями.

Установка привода автоматики на распашные ворота

С электрической частью оборудования работают строго по инструкции. Настраивают концевые выключатели или непосредственно на плате выставляют время работы створок, если будут применяться упоры.

Линейные приводы

Устройство работает от вращения винта двигателем через редуктор. Движение происходит вдоль направляющей, отчего энергия вращения механизма преображается в линейный ход гайки. Деталь открывает конструкцию. Плавность и долговечность линейного привода зависит от замедления двигателя в конце работы. Это должно происходить до реакции конечного выключателя. Если двигатель работает именно так, приводное устройство порадует долгой функциональностью.

Рычажные приводы

Оборудование обеспечивает входной группе плавность и прочность. Работает оно благодаря двигателю, который передает энергию через редуктор. На вертикальном валу задерживается кривошип, перемещающий створки через рычаги. Приводы оснащены конечными выключателями и датчиками контроля оборотов двигателя.

Гидравлика

Автоматика гидравлического типа функционирует от реверсивного гидравлического насоса, двигатель которого перемещает раствор в гидроцилиндры. Они и запускают ворота. За безопасную работу оборудования отвечают датчики. Механизм отличается высокой надежностью, но и цена его не мала.

Особенности установки приводов при открытии ворот наружу

При подготовке проёма делают закладные. В центре кирпичного столба прокладывают трубу или швеллер (100 х 100 мм) и приваривают арматуру. Затем под профтрубу сечением 60 х 30 выводят закладные (3 шт.) и приваривают петли для створок. Местоположение закладных должно идти вровень с точкой крепления приводов.

После монтажа конструкции устанавливают автоматику. Раму каркаса и закладную столба сваривают с кронштейнами (по 1 шт.). Затем прокладывают целые тщательно изолированные провода и проверяют устройство. При правильной установке створки будут двигаться в нужном направлении. Если механизм работает по-другому, скорее всего, провода перепутаны местами. Погрешность исправляют обязательно, иначе распашные ворота не смогут нормально функционировать.

Распашные ворота – отличный вариант в хозяйстве современного человека. Конструкция может состоять из одного или двух полотен и даже иметь место под калитку. Для экономии финансов конструкцию собирают своими руками, а для более комфортной эксплуатации ее оснащают электроприводом. Устройство работает в автоматическом режиме и при необходимости блокируется.

Автоматика для распашных ворот: отличительные особенности и основные типы

Если Вы остановили свой выбор на автоматике для распашных ворот, предлагаем Вам более подробно ознакомиться с существующими типами и принципом работы. Что позволит Вам сделать правильный выбор.
