Как сделать подъемные ворота для гаража: принципы работы и монтажа

Требования к распашным гаражным воротам

Вне зависимости от выбранного типа металлоконструкции, существует ряд требований, которые должны быть обеспечены при её проектировании и монтаже. Ворота должны быть достаточно широкими, чтобы не препятствовать проезду автомобиля. Минимальную ширину дверей рассчитать очень просто – она должна быть как минимум на 30 см больше ширины транспортного средства.

Гаражные ворота проектируются достаточно широкими Источник svarka-sibir.ru Вторым по значимости требованием к дверной группе является защита помещения от атмосферных осадков. Обшивку приваривают к каркасу. Для лучшей герметичности края створок покрывают уплотнительной лентой.

Гаражные ворота должны надёжно защищать содержимое строения от неправомерных действий третьих лиц. На рамную конструкцию устанавливают мощный замок со сложным механизмом. Обшивку створок делают из стали от 3 до 5 мм толщиной.

Об утеплении

Когда вы собираете самодельные подъемные ворота для гаража своими руками, нельзя игнорировать вопросы утепления. Бюджетный вариант утеплителя – пенопласт, и его предпочитают другим материалам. Он отличается хорошими теплоизолирующими свойствами и небольшим весом, а, значит, не нагружает ворота.

Утеплитель выбирают из соображений цена/качество

Кроме того, он совсем не впитывает влагу и достаточно жесткий для использования в воротных системах. Дополнительный плюс – материал прост в работе, и его можно клеить. Утепление полотна проводят в следующем порядке:

• Полотно грунтуют и красят для защиты от коррозии.
• Если ворота цельные, пенопласт приклеивают к поверхности.
• Если выбрано размещение между лагами, нужно соорудить вспомогательный каркас (например, из вагонки).

О простой конструкции односекционных ворот в следующем видео:

Монтаж своими руками

Монтаж желательно проводить одновременно с двух сторон, чтобы избежать перекоса конструкции

Готовую раму покрывают щитом и отделочным материалом. Основу делают из уголка, при этом в одной полке профиля сверлят 2 отверстия для крепления к стойкам.

Дальнейшие действия:

• В нижней полке формируют три отверстия для фиксации пружины и еще три — для крепления швеллерного кронштейна.
• Пружину и кронштейн соединяют регулировочной металлической полосой. К низу пружины фиксируют координатор натяжения, выполненный из стального стержня.

Одна сторона выполнена в виде кольца, на второй нарезают резьбу, шарнирный узел формируют с помощью уголка с отверстием. Устройство приваривают в середине рамы между нижним краем и подъемным рычагом. Пластину с отверстием под координатор приваривают к концу рычага. Рельсы делают из двух уголков так, чтобы расстояние между противоположными вертикальными полками составляло 5 см.

Правила монтажа подъёмно-секционных конструкций

Чтобы самодельная конструкция работала исправно и не доставляла вам никаких проблем в процессе её эксплуатации, тогда следует придерживаться определённых правил во время монтажа, тогда конечный результат не заставит вас пожалеть, и вы будете получать только положительные эмоции.

Чего же следует придерживаться:

• Старайтесь делать всё максимально ровно, по уровню, а парные элементы устанавливать как можно параллельней друг относительно друга.
• Не забывайте окрашивать все элементы полностью, очень часто краску наносят в сложенном состоянии, но так задняя часть большинства металлических составляющих не защищена от коррозии краской.
• Смонтировав раму и установив полотно, не спешите устанавливать автоматику. Пусть ворота отстояться пару недель под активным использованием, так как металл может дать просадку из-за чего что-то может заклинить, а привод попросту испортит всю систему из-за очень сильного давления.

Делаем проект

Чтобы процесс сборки проходил без заминок обязательно перед началом работы всё спроектируйте на бумаге, тогда вам будет проще ориентироваться. По правилам, на чертежах необходимо указывать все размеры, мелкие элементы выносить в отдельные блоки, где в увеличенном масштабе будет всё расписано также с указанием мельчайших размеров. Так, работа будет проходить согласно инструкции и без эксцессов.

В зависимости от высоты притолоки над проемом, изготавливается любой тип подъема. Для стандартного подъема, необходима притолока от 350-400 мм.

Собираем материал и инструменты

Вот вы уже знаете, какой проект ворот у вас будет, разобрались со всеми размерами и параметрами будущей конструкции, осталось только подобрать необходимое количество материалов, а также решить какой поворотный механизм выбрать для своей конструкции.

Из материалов вам потребуется совсем немного, точно запаситесь металлическими уголками, размер которых будет зависеть от подобранных вам роликов и размера ворот. Также обязательно приобретите ролики, которые будут служить основной фурнитурой для ваших ворот также потребуются сами панели для передней панели. Помимо этого, приобретите различные металлические уголки, крепления, анкерные и простые болты.

Конструкция поворотной системы

В качестве опоры для пружины используйте швеллерный кронштейн. Для его крепления просверлите 3 отверстия в одной из полок.

Ничего особо сложного в ней нету, состоит она по большему счету из простой округлённой планки, по которой будет двигаться и поворачиваться каждый ролик панелей. Эти элемент лучше купить готовые, так как сделать самостоятельно ровный полукруг очень проблематично и трудоёмко, да и потребуются специальные инструменты.

Пошаговая инструкция изготовления

1. Коробка, устанавливаемая в проёме — основной силовой элемент ворот. На неё приходится основная нагрузка всей системы гаражных ворот. Коробка делается из деревянного бруса 100*50 мм или толстого металлического уголка. Ширина полки уголка должна быть шире в 1,5 раза толщины створки, то есть, если толщина створки 40 мм то уголок берём с полками не менее 60 мм. Детали коробки устанавливаются буквой П, два по бокам проёма, один сверху. Если используем дерево то крепим саморезами 100 мм в предварительно подготовленные деревянные закладные. В случае использования уголка крепёж производим на анкерные болты, впрочем, они отлично подойдут и для первого случая.

2. Приступим к сборке рамы для створки ворот. Профильную трубу нарезаем по размерам согласно вашему чертежу. Раскладываем элементы рамы на ровной горизонтальной поверхности и проверив прямые углы угольником прихватываем места стыков. Перед полной проваркой стыков необходимо проверить длину диагоналей рамы отрезком шнура или рулеткой. При необходимости можно подкорректировать изделие и приступить к полной проварке стыков. Привариваем косынки по углам рамы, как показано в чертеже, для усиления жёсткости конструкции.

3. Зачищаем сварные швы от заусенцев и всю раму от ржавчины болгаркой.

4. Покрываем раму антикоррозионной грунтовкой и красим алкидной эмалью в 2 слоя с промежуточной сушкой.
5. Привариваем к верхним углам в торец, кронштейны с роликами.
6. Кладём на раму и прикручиваем профильный лист саморезами со сверлом и резиновой шайбой с шагом 15–20 см. Крепим ручку открывания створки на болты М8-М10. Эту операцию можно делать в конце работ по установке, что значительно сокращает физические нагрузки на работников при проверке работы механизмов.
7. На потолке крепим направляющие для роликов. Проверяем их параллельность и перпендикулярность проёму.

8. Временно устанавливаем створку в проём для отметки места крепления рычажно-пружинного механизма. Снимаем створку и крепим рычаги по отметкам к её торцам саморезами.

9. Устанавливаем створку и проверяем работу ворот. Если всё в норме — ворота легко открываются и закрываются, то снимаем створку и крепим рычаги на болтовые соединения.

10. Установка и регулировка пружин на свои местах и проверка функциональности.
11. Приклеивание резинового уплотнителя по периметру рамы для герметизации зазоров.
12. Установка дверного замка.

Как и чем утеплить

Классические утеплители, используемые для этих целей — минераловатные и пенополистирольные плиты. Пенопласт выгодно отличается от минеральной плиты тем, что со временем не даёт усадку. Утеплять створку будем пенопластом толщиной 40 мм и плотностью 20. Сначала пенопласт вставляем без крепления в створку, чтобы отрезать все нужные подрезки по размеру. Листы пенопласта приклеиваются к профильному листу с внутренней стороны между лонжеронов на «жидкие гвозди». Далее прикручиваем внутреннюю плоскость створки листом оцинкованной жести саморезами со сверлом.

Утепление створки ворот пенопластом

Эксплуатация

Для удобства пользования гаражными воротами можно установить к имеющейся системе открывания электропривод с блоком управления, работающим от команд, поступающих с пульта дистанционного управления. Приобретая привод, убедитесь что он подходит к вашему типу ворот.

Зимой резиновые уплотнители необходимо периодически смазывать силиконовой смазкой, во избежание примерзания створки и повреждения уплотнителя при открытии ворот

Также периодически уделяйте внимание смазке рычажной системы и опорных роликов

Видео: подъёмно-поворотная конструкция

Система подъёмных гаражных ворот несложная в реализации своими силами, поэтому почти любой автовладелец, обладающий навыками сварки и работы с металлом способен это сделать, главное, быть внимательнее с установкой таких критически важных элементов, как направляющие. С начала работ до полной установки ворот можно управиться за 2 дня если позвать в помощники друзей или знакомых.

Установка своими руками

Для изготовления каркаса необходимы точные длина и ширина проема гаража. Сначала определяют размеры будущих ворот. Также делают чертежи будущей конструкции. Чтобы сделать основу гаражной конструкции, нужен сварочный аппарат.

Схема устройства каркаса

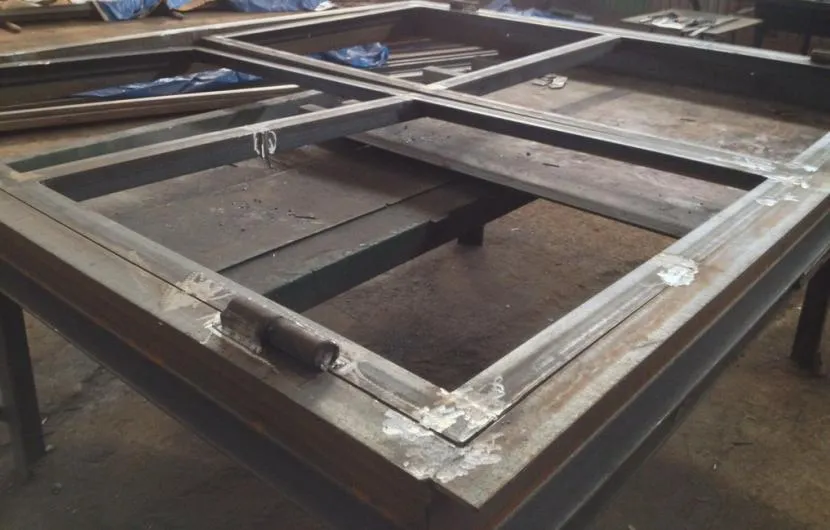

Каркас выполняется из металлического уголка, который приваривается по всему периметру дверного проема. Таким образом отделывают откос внутри и снаружи. Между собой внутренние и наружные уголки сваривают металлическими полосками в нескольких местах. Должна получиться каркасная рамка.

Далее к наружному уголку приваривают швеллер, который будет частью открывающихся ворот. Сверху он не должен доходить до каркасной рамки на 1 см, а снизу – на 2 см. Справа и слева между уголком и каркасной рамкой должен остаться зазор в 5 мм.

Эскиз распашной рамы

Далее необходимо разрезать верхнюю часть каркасной рамки для того, чтобы дать возможность створкам открываться.

После того как каркас готов, по бокам приваривают разборные петли. Нижнюю часть необходимо соединить наружным уголком, а верхнюю – с каркасной рамкой. Такая конструкция подойдет и для гаража из профнастила.

Металлическим воротам для гаража, сделанным своими руками, необходимо утепление.

В качестве утеплителя используют такие материалы:

Пенопласт набивают на заранее приготовленный каркас из бруса, прикрученный на внутреннюю часть металла. Каркас соединяют с металлической основой саморезами с использованием металлических уголков. Пенопласт крепят жидкими гвоздями непосредственно к обрешетке. Если есть стыки или щели, их необходимо заделать монтажной пеной.

Пеноизол и пенополистирол крепятся по такому же принципу на монтажный профиль. Для начала делается обрешетка из металлического профиля. Каркас выполняют из пристенного профиля, внутренняя обрешетка – из направляющего.

Детальные схемы использования профилей всех видов есть на любом строительном сайте. Затем к обрешетке дюбелями крепится любой из выбранных материалов.

Нежелательно утеплять гаражные ворота минеральной ватой: возможно ее намокание во влажном помещении.

Поверх конструкции из утеплителя необходимо прикрепить облицовочный материал в виде:

• деревянной вагонки;
• пластиковой вагонки;
• ДСП.

По краю дверь обшивают специальным уплотнителем, не давая проникать холодному воздуху с улицы.

При выборе утепляющих материалов не стоит экономить

Важно найти качественные и долговечные стройматериалы, чтобы после зимнего сезона не пришлось все переделывать

Делаем откидные ворота своими руками

Для того чтобы самостоятельно сделанная автоматическая конструкция функционировала идеально, на первом этапе необходима подготовка инструментов:

• аппарата для сварки;
• болгарки;
• шуруповерта;
• молотка;
• уровня;
• рулетки;
• карандаша;
• дрели со сверлами с подходящим диаметром.

Самодельные автоматические ворота выполняются так:

1. Создать на основе бруса из дерева или уголка из металла коробку в проеме, на которую приходится большая часть нагрузки общей системы механизма. Элементы соединяются в форме буквы «П». Деревянный материал скрепляется саморезами, помещаясь в приготовленные заранее закладные из дерева. Уголки крепятся анкерными болтами.
2. Сконструировать раму для створки. По чертежу нарезается профильная труба нужных размеров. При помощи угольника следует проверить прямые углы при установке. Перед сваркой стыков можно, при необходимости, внести изменения в изделие.
3. Обработать подготовленный материал болгаркой.
4. Покрыть раму грунтовкой, окрасить алкидной эмалью, двумя слоями.
5. Приварить на торцы верхних углов ролики с кронштейнами.
6. Прикрутить профильный лист к раме при помощи саморезов.
7. Затем следует установка направляющих для механизма. Предварительно нужно проверить прямые углы.
8. Установить на время створку в проем, чтобы отметить место крепления автоматики. После снятия створки прикрепить рычаги к торцам.
9. Прикрепить пружины и урегулировать их функциональность.
10. Приклеить резиновый уплотнитель с целью герметизации зазоров.
11. Поставить дверной замок.

После изготовления всех элементов ворота можно утеплить с помощью минераловатных и пенополистирольных плит. Конструкция готова к эксплуатации.

Монтаж

Как установить подъемные секционные ворота в гараж? Наиболее предпочтительным вариантом является покупка готового изделия и его последующая установка. В таком случае вы гарантированно приобретаете высококачественный продукт, изготовленный в заводских условиях. Работа сведется к замеру и монтажу.

Первым шагом станет определение размеров секционных ворот в гараж и составление чертежа. Для этого воспользуйтесь измерительными приборами – рулеткой и уровнем. На схеме необходимо обозначить высоту проема, ширину проема, высоту перемычки, расстояния от краев проема до боковых стенок.

Нельзя забывать про глубину вхождения ворот в гараж. Если не включить значение в чертеж, то въезд не будет открываться или же открываться не полностью. Обязательно проверяйте расстояние по нескольким точкам, делайте несколько замеров. Стены и проем могут казаться ровными, но на самом деле иметь перекосы.

Оптимальной высотой притолоки считается промежуток 20-22 сантиметра. С полученной информацией следует отправиться в магазин и выбрать подходящую модель. Если размеры не соответствуют стандартным, то у некоторых поставщиков можно сделать индивидуальный заказ.

Теперь необходимо заняться подготовкой помещения. В основном она заключается в очистке поверхностей от деталей интерьера. В верхней части – 25-40 сантиметров, по сторонам и боковым стенкам – 40-60 сантиметров пространства должно быть избавлено от любых объектов.

Также следует тщательно очистить проем от слоев облицовки

Повышенное внимание уделяйте подготовке мест креплений. Особенности конструкции подъемных ворот требуют идеальной вертикали

Если она не будет соблюдена, то узлы изделия начнут быстрее приходить в негодность и ломаться.

Из инструмента вам понадобятся:

• измерительные приборы (уровень, рулетка);
• дрель;
• мелкий инструмент (отвертки, ключи, молоток).

Непосредственно монтажные работы начинают с крепления первой, нижней ламели. Затем монтируют несущие элементы, последовательность должна быть задана в инструкции. Последним крепят металлическое полотно ворот.

В зависимости от модели последовательность крепления и порядок работ могут различаться, поэтому в первую очередь опирайтесь на инструкции. После закрепления всех элементов, их проверяют, смотрят на то, как плотно легла створка, которая расположена в верхней части.

Важно: Исходя из плотности, регулируют кронштейны, подстраивают их. Следующим шагом станет установка компонентов, управляющих ходом ворот

Потом монтируют замки и ручки. Затем необходимо натянуть и отрегулировать тросы, сбалансировать пружины. Последним этапом будет установка электропривода и ограничителя, он определяет ход полотна

Следующим шагом станет установка компонентов, управляющих ходом ворот. Потом монтируют замки и ручки. Затем необходимо натянуть и отрегулировать тросы, сбалансировать пружины. Последним этапом будет установка электропривода и ограничителя, он определяет ход полотна.

Для создания автоматической системы потребуется приемник и пульт, которые можно приобрести одним комплектом. Приемник соединяют с электросетью гаража, подключают его к электроприводу.

Логическим завершением является проверка монтажных работ. Для этого складные ворота для гаража следует два-три раза открыть и закрыть. Если все было выполнено по предписаниям производителя, то долгие годы не потребуется никакого ремонта.

Правила эксплуатации подъёмных ворот

1. Недопустимо создавать препятствия для движения ворот или придерживать/подталкивать их рукой во время открывания/закрывания.
2. Если в полотне установлена калитка, её закрывают, перед тем как привести ворота в движение.
3. Не рекомендуется нажимать на кнопку пульта вне зоны видимости ворот.
4. Ролики, направляющие и механизм управления содержат в чистоте.
5. Во время подъёма или опускания створки нельзя находиться в зоне её движения.
6. Недопустимо открывать или закрывать ворота при скорости ветра свыше 15 м/сек.
7. Нельзя въезжать в гараж или выезжать из него до тех пор, пора работает подъёмный механизм.
8. При ручном открывании створки движения должны быть плавными.
9. Недопустима эксплуатация ворот, полотно или направляющие которых имеют видимые повреждения.
10. Во время работы механизма управления нельзя прикасаться рукой к полотну или направляющим.

Необходимые материалы и инструменты

Количество необходимых материалов для сооружения ворот для собственного гаража может изменяться в зависимости от их размеров, а также выбранной конструкции. Однако если вы предпочтете самый простой вариант изготовления конструкций из металла подъемного типа, то вам потребуются следующие материалы:

• деревянные бруски 120×80 мм. Они будут использоваться для изготовления коробки;
• деревянные бруски 100×100 мм, которые будут применены для потолка;
• уголки из металла 40×40×4 мм для рельс;
• металлический прут диаметром 8 мм;
• пружина с внутренним диаметром 30 мм;
• металлические уголки 35×35×4 мм. Они будут нужны для изготовления рамы;
• штыри из металла. Они понадобятся для закрепления конструкции;
• швеллер 80 на 45 мм;
• полотно для створки.

Эти материалы вам потребуются для того, чтобы своими руками изготовить ворота в гараж с ручным режимом подъёма. Если у вас есть желание установить систему автоматического привода, чтобы облегчить себе процесс, то придется приобрести ее дополнительно.

При выполнении работы по сооружению и установке таких ворот в гараже из инструментов потребуются:

• сварочный аппарат;
• дрель со сверлами по металлу и дереву;
• болгарка.

Кроме этого, необходимо подготовить привычный набор инструментов, который есть в арсенале у каждого настоящего хозяина:

• карандаш;
• уровень;
• гаечные ключи;
• отвёртка;
• рулетка;
• молоток.

Советы по продлению срока службы

Секционные ворота, созданные своими руками, прослужат дольше, если учесть несколько рекомендаций. Привод можно заменить реверсной лебедкой самоблокирующегося типа, а стандартная автомобильная сигнализация станет альтернативой для автоматического подъемника. Скрепление составляющих конструкций при помощи сварочного аппарата сведет к минимуму использование дрели, а значит, отверстий станет меньше.

Проем в высоту не должен превышать 220 см, а промежуток от потолка до направляющих – около полуметра. Последние стоит зафиксировать в строго горизонтальном положении, чтобы обеспечить беспрепятственное прохождение полотна.

Подъемные ворота: какими бывают и чем отличаются

Все поворотные конструкции используют один и тот же принцип, когда воротное полотно смещается его подъемом; но реализуется этот принцип по-разному. Распространение получили две разновидности: модели подъемно-секционного и подъемно-поворотного вида.

Подъемно-секционные

Полотно состоит из секций (панелей), соединенных между собой с некоторой степенью свободы при помощи петлей шарнирного типа. Движение полотна при открывании происходит сначала вверх, а затем внутрь гаража, вдоль потолка. Конструкция обладает следующими особенностями:

• Ширина панелей в среднем 50 см. Для их изготовления используют сталь, пластик, иногда древесину.
• Оптимальный вариант для теплоизоляции гаражного помещения – пенополиуретан.
• Для направляющих используют нержавеющую сталь. Подвижные элементы, ролики, муфты сделаны из стали или поливинилхлорида.

Подъемно-секционное полотно с двумя панелями

Плюсы конструкции очевидны: она удобная, безопасная и простая в эксплуатации, обладает высокой прочностью и рассчитана на долгий срок службы. Серьезным недостатком и препятствием для установки является отсутствие механизмов защиты от взлома. Собрать их своими руками сложно, и единственным вариантом остается монтаж готовой воротной системы заводского изготовления.

Подъемно-поворотные

Полотно ворот подъемно-поворотного типа – цельная конструкция, которая при подъеме целиком смещается внутрь гаража к потолку. У конструкции выделяют следующие особенности:

• Движение возможно благодаря шарнирно-рычажному механизму.
• Воротная система отличается прочностью, хорошо защищена от взлома.
• Модель подходит для самостоятельной сборки: процесс состоит из простых монтажных работ, не требующих особых умений.

Полотно подъемно-поворотного типа с дверью

В самодельных подъемных воротах для гаража с поворотным механизмом используют два вида систем открывания:

• С противовесами. Подходит для тяжелых воротных систем. Подъемный механизм включает систему противовесов, которые крепятся к раме с помощью троса. Движение тяжелых ворот управляется лебедкой.
• Шарнирно-рычажное. Популярный способ приведения механизма в движение, простой и надежный, практически исключающий блокировку.

Частые проблемы при установке подъемных ворот

В ходе эксплуатации и установки нередко возникают следующие проблемы:

Заклинивает конструкция. Причин у такой ситуации может быть несколько. Например, детали при монтаже были собраны неправильно, безграмотно установлены роликовые механизмы или их поломка. Такое случается и при стирании защитного слоя. Для предотвращения подобных проблем, всего на всего, рекомендуется внимательно соблюдать рекомендации завода-производителя при выполнении монтажных работ

Важно не перегружать конструкцию;
Воротное полотно опускается и не поднимается. Причина подобной проблемы часто связана с неисправным состоянием торсионной пружины

Решить проблему можно только одним способом – полной заменой пружинного механизма;
Затрудненное передвижение воротного полотна. В такой ситуации также можно выделить несколько основных причин. Сюда относят деформацию створки или направляющих балок. Но, самой распространенной причиной считается чрезмерное растяжение торсионных пружин. Чтобы решить проблему, достаточно просто отрегулировать натяжение механизма;
Посторонние шумы, скрипы при движении воротной конструкции. При этом, в первую очередь, нужно проверить, не засорился ли механизм посторонними предметами. Кроме этого, наличие посторонних шумов и звуков может объясняться неисправностью петель или роликового устройства. Чтобы предотвратить подобные проблемы, рекомендуется регулярно чистить и смазывать детали, с помощью которых осуществляется передвижение створки.

Все неисправные детали лучше всего полностью заменить новыми элементами. Если ремонт для вас кажется трудным, непосильным процессом, то лучше не рисковать, а доверить это дело специалистам

Ворота своими руками

Собственноручное изготовление и установка ворот позволит вам сэкономить существенную денежную сумму на покупке готовой системы и услугах сторонних монтажников.

Видео — Монтаж секционных ворот

Первый шаг. Выберите подходящий тип механизма открывания ворот.

Наибольшей популярностью пользуются шарнирно-рычажковые механизмы. Эта конструкция является долговечной и предельно простой. Однако его установка требует от монтажника повышенной точности на этапе размещения направляющих и установки уровня натяжения пружин. Направляющие должны быть установлены исключительно вертикально и параллельно.

Второй вариант – механизм, выполненный с применением противовесов. Трос крепится к уголкам опорной рамы в ее нижней части, проходит по блоку в направлении шкива, и уже на его (троса) конце находится некоторый противовес. Чем тяжелее и больше полотно, тем тяжелее должен быть используемый противовес. Отдавать предпочтение этому механизму рекомендуется исключительно в случае установки массивных и очень тяжелых подъемных ворот.

Видео — Подъёмные ворота вид изнутри

Второй шаг. Составьте проект ворот. Предварительно замерьте имеющийся проем и подготовьте эскиз (либо же выберите готовый вариант из открытых источников).

Третий шаг. Подготовьте приспособления для сборки ворот. Вам понадобится следующее:

• деревянные бруски высокой прочности;
• металлические штыри хорошего качества;
• уголки;
• кронштейны;
• жесткие пружины;
• металлические прутки;
• декоративные элементы.

Четвертый шаг. Соберите коробку будущих ворот из поперечного и пары вертикальных брусьев. Для соединения брусков используйте угольники, также подойдут пластины.

Пятый шаг. Заглубите нижнюю часть коробки в бетонную стяжку гаражного пола примерно на 20 мм и зафиксируйте изделие в проеме металлическими штырями.

Шестой шаг. Соберите раму и обшейте ее выбранным материалом.

Седьмой шаг. Изготовьте опору. В качестве исходного материала используйте уголок. Сделайте с помощью дрели в полке отверстие для фиксации к стойкам. Во второй полке подготовьте уже 3 отверстия под установку кронштейна. Для изготовления пружинной опоры воспользуйтесь швеллерным кронштейном.

Восьмой шаг. Подготовьте пластину из полосы стали. Соедините кронштейн и подходящую по параметрам пружину с помощью стальной пластины. Крайние витки закрепленной пружины выгните подобно зацепам. Снизу подсоедините контроллер натяжения, выполненный из металлического прутка.

Девятый шаг. Сделайте нижний шарнирный угол. Вам нужно просверлить в уголке отверстие порядка 8,5 мм в диаметре и приварите изделие к опорной раме конструкции, отступив при этом от нижней грани до центра подготовленного отверстия. Промежуток позволит вам разместить подъемный рычаг в нужном месте шарнира.

Десятый шаг. Прикрепите пластину к торцу подъемного рычага. Для надежной фиксации элементов используйте сварку.

Одиннадцатый шаг. Изготовьте рельсы для движения полотна ворот. В качестве исходного материала используйте пару уголков. Составьте их и сварите по одному краю. Расстояние между внутренними вершинами стальных уголков должно равняться 50 мм.

Двенадцатый шаг. Прикрепите готовую рельсу к ранее подготовленной пластине. Для крепления используйте сварку. При этом оставьте 8-сантиметровый отступ между осью направляющей детали и ребром поперечного изделия внизу. Ко второму концу рельсы прикрепите с помощью сварки кусок швеллера, при этом отступив порядка 15 см. Затем прикрутите швеллер к потолочному брусу болтом.

Видео — Направляющие для подъемных гаражных ворот, часть 2

https://www.youtube.com/watch?v=JjQMFMlJtw0

Тринадцатый шаг. Вмонтируйте в полотно несколько полупрозрачных вставок. Это необязательный пункт. Полупрозрачные вставки используйте при необходимости улучшения естественного освещения внутри гаража.

Видео — Колеса для подъемных ворот, часть 4

https://www.youtube.com/watch?v=RO8RB-WGPpU

Четырнадцатый шаг. Наклейте уплотняющую окантовку из резины. Также не помешает наклеить компенсирующие накладки. В комплексе эти элементы повысят устойчивость самодельных подъемных ворот.

Пятнадцатый шаг. Зафиксируйте полотно в коробке.

Таким образом, в самостоятельной сборке подъемных гаражных ворот нет сверхсложных задач, но к выполнению данной работы нужно подходить с максимальной ответственностью и знанием дела. Следуйте инструкции, делайте все максимально точно, и ворота вашего гаража станут его надежной и долговечной защитой.

Удачной работы!

Проектирование секционных ворот

Примерный чертеж подъемно-складных ворот

Ошибки компоновки проема приводят к тому, что установить секционные ворота в оформленный пролет практически невозможно. Боковые четверти рядом с проемом не должны быть меньше 130 – 150 мм. Если левая или правая стенки меньше или отсутствуют, установка направляющих происходит за счет въездного проема. Ситуация дает уменьшение просвета на 10 – 20 см по сторонам.

Притолоку нужно оставлять размером от 300 до 500 мм в зависимости от производителя конструкции. Увеличение высоты гаража и притолоки приведет к повышению цены на ворота и стоимости установки. Глубину гаража рассчитывают так, чтобы по длине могло поместиться воротное полотно и привод. Для рядом стоящих подъемных ворот для гаража требуется проектирование средней стенки.

В зоне передвижения на потолке нельзя проектировать светильники, другие нависающие элементы, также в рабочей области не планируют открывающиеся внутрь двери и окна, трубы коммуникаций. Чаще используют сварку, чтобы стыковать металлические детали. Более простые способы есть, но придется выполнять множество отверстий, что ослабит фиксацию.

Чертеж подъемных гаражных ворот

На эскизе указывают расположение стен с нанесенными линиями монтажа направляющих профилей. Все рисунки сопровождают размерными линиями, которые увязаны в соответствии с ситуацией.

Дополнительные советы при выборе конструкции и расположения ворот и механизмов:

• Высоту проема предусматривают не меньше чем 2,2 м, иначе его эксплуатация будет неудобной.
• В нижнем профиле створки при сварке оставляют паз, чтобы прикрепить туда уплотнитель.
• Проектируют полотно такой конструкции и материалов, чтобы его масса не превышала 100 кг.
• Самостоятельно привод для подъемного полотна делают из самоблокирующейся лебедки с механизмом реверса.
• С дистанционным управлением справится автомобильное приспособление для сигнализации, если его немного переделать.
