Где используется буржуйка
Хоть печь буржуйка является простой конструкцией, которую можно собрать самостоятельно, она все равно очень популярна и пользуется большим спросом. Работает конструкция на любом виде твердого топлива.
Буржуйка в гараж своими руками считается оптимальным решением и весьма эффективным агрегатом для обогрева помещения. Обосновывается, это тем, что конструкция занимает немного места, и является самым дешевым вариантом обогрева. Для функционирования печи достаточно закупить дрова и использовать их на протяжении длительного периода. А как всем известно дерево является самым доступным видом топлива.
Если изготовляется буржуйка из газового баллона своими руками, то она способна эффективно обогреть небольшое подсобное помещение. И это очень полезно, ведь что-то ремонтировать, когда мерзнут руки и холодно в помещение просто невозможно.
Печи такого типа актуальны для дачных домиков. Не каждый человек, может, ежедневно находиться на даче, но, когда приезжает посмотреть, что да как, нуждается в тепле, особенно в зимний период. Сделав буржуйку и установив её в дачном домике, вы будете уверены, что, когда приедете и распалите агрегат, сразу почувствуете тепло, которое быстро распространится по всему строению.
Необходимые инструменты
- Чтобы выполнить своими руками такое устройство, как печка-буржуйка качественного длительного горения, необходимо подготовить следующие материалы и важные инструменты:
- Потребуется большая металлическая бочка, также допускается применение баллона;
- Две небольших по длине трубы, выполненные из стали (одна при этом должна быть немного больше другой);
- Если это печка бубафоня, то потребуется соорудить поршень;
- Выполненный из стали швеллер;
- Киянка, топор, молоток, ножовка;
- Потребуются устройства для проведения замера;
- Стальной лист, кирпич и отражатель;
- Защитные элементы для проведения сварки и иные необходимые материалы.
Только после подготовки всех требуемых инструментов и материалов можно приступать к процессу создания своими руками такого эффективного устройства, как печь буржуйка. Также желательно предварительно подготовить тщательно разработанные чертежи, которые помогут сделать не только печь длительного процесса горения — буржуйку, но такое устройство, как поршневая бубафоня.
Полезные советы
Печь буржуйка будет удобной в эксплуатации, если прислушаться к рекомендациям специалистов:
- Для проверки качества сварных соединений, первый розжиг проводят на улице.
- Для обеспечения герметичности дымоход, проходящий внутри гаража, делают из цельносварной трубы без горизонтальных участков.
- Рядом с печкой должен быть ящик с песком и огнетушитель.
- Места прохода дымоотводной трубы через стену или потолок изолируют огнеупорным материалом.
- Экран из кирпича, выложенный с 3 сторон печки предохранит от случайных ожогов и сохранит тепло после прогорания топлива. Расстояние от него до стенок буржуйки должно быть 5 — 7 см.
Несмотря на простое устройство, буржуйка считается самым надежным и дешевым способом обогрева гаража. В такой печи можно сжигать даже мусор. При выборе следует учитывать, что горизонтальные конструкции служат дольше вертикальных.
Буржуйка из трубы или бочки своими руками
Такую печь делают горизонтальной или вертикальной конструкции. Диаметр трубы или бочки выбирают в зависимости от размера свободного места в гараже. Вертикальный вариант собирают в следующей последовательности:
- На боковой поверхности в местах размещения топки и поддувала вырезают 2 прямоугольных отверстия.
- Из вырезанных кусков делают дверки, приварив обрамление из металлических полосок. Устанавливают защелки и ручки.
- Внутри, отступив 10 см от нижнего края дверцы топки, приваривают кронштейны из уголков под колосник, сделанный из арматуры.
- У конструкции из трубы заваривают торцы.
- Снизу приваривают ножки
- В верхней части вырезают отверстие для дымохода.
- Приваривают петли, навешивают дверцы.
- Присоединяют дымоотводную трубу.
Сборка горизонтального варианта немного отличается:
- Дверку для топки из вырезанного куска устанавливают на торце.
- Поддувала нет, вместо него ниже дверки сверлят отверстие диаметром 20 мм.
- Для установки печки из уголков или труб делают подставку.
- Съемный колосник делают из листа металла такой ширины, чтобы центр был на расстоянии 7 см от самой удаленной точки боковой поверхности корпуса. Для прохождения воздуха по всей площади листа просверливают отверстия.
- Если буржуйка из трубы, сзади вверху приваривают патрубок для дымохода. На бочке сначала чертят круг нужного диаметра, затем под углом 15⁰ делают радиальные разрезы. Получившиеся сектора отгибают вверх. К ним заклепками крепят патрубок.
Как изготовить экономичную дровяную печь
При обеспечении свободной подачи воздуха и сильной тяги дрова сгорают достаточно быстро. Регулировкой подачи воздуха, когда печь полностью загружена дровами, горение превращается в тление, а процесс тепловыделения будет длиться долгие часы, а то и сутки.
Простая печка для гаража на дровах своими руками, но достаточно эффективная, показана на фото.
Печь в гараж на дровах своими руками
Печь такой конструкции изготовить достаточно просто. Однако принцип ее горения и устройство отличаются от обычной буржуйки (см. Буржуйка для гаража: делаем своими руками).
Здесь:
- Горение идет не снизу вверх, а начинается с верхнего слоя и опускается вниз при прогорания дров.
- Дрова, находящиеся в топке под блином, поджигаются сверху через трубу, подводящую воздух. При горении газы просачиваются по краям груза и уходят в дымоход. При сгорании дров груз опускается вниз. Регулировка подачи воздуха осуществляется заслонкой, установленной на конце воздухоподводящей трубы.
Схема устройства печи
Необходимые материалы:
- Железная бочка для ГСМ, емкостью 200 литров, с герметичным дном.
- Круг или блин, изготовленный из металла, немного меньшего диаметра, чем у внутренней бочки.
- Швеллер или уголок высотой 50 миллиметров, длина которого меньше радиуса груза.
- Металлическая труба, поддувная, диаметром 100 миллиметров, длиной на пять сантиметров больше высоты бочки.
- Металлическая труба для дымохода, диаметром 150 миллиметров, длиной примерно пять метров.
Порядок сборки печи:
- Болгаркой срезается сварочный шов на торце бочки. В результате получается полый цилиндр и крышка к нему с готовой отбортовкой.
- Молотком или кувалдой края цилиндра подгибаются внутрь.
- Буртик крышки загибается наружу.
- Крышка переворачивается и надевается на цилиндр. Она должна надежно, не сползая, располагаться на месте.
- В центре крышки зубилом вырезается отверстие для установки поддувной трубы.
- Наглухо можно заварить отверстие для размещения пробки на крышке.
https://youtube.com/watch?v=KJ97zihCg_w
- В верхней части бочки отмечается место для установки куска дымоходной трубы.
- Вырезается намеченное отверстие и приваривается к нему часть дымоходной трубы, диаметром 150 миллиметров, длиной до 25 сантиметров.
- Внутри трубы можно сразу установить перекрывающую заслонку.
- Устанавливается воздухоподающее устройство.
- Для увеличения жесткости отгибаются края блина, что предохранит груз от скручивания от жары.
- В центре груза делается отверстие для устройства в него поддувной трубы, которая затем приваривается.
- Снизу к блину привариваются швеллеры или уголки.
- Готовое воздухоподающее устройство вставляется внутрь цилиндра.
- Сверху поддувной трубы устанавливается регулировочная заслонка, диаметр ее такой же, как у трубы.
- На внутреннюю стенку трубы в вертикальном положении приваривается шпилька с резьбой на конце.
- На краю заслонки, чтобы вставить шпильку, просверливается отверстие так, что заслонка, насаженная на шпильку, полностью закроет трубу.
- Насаживается заслонка и затягивается гайкой-барашком.
- Ослабляя крепление заслонки, она сдвигается относительно конца трубы, и гайка затягивается обратно.
- Сверху ставится крышка.
- Устанавливается дымоходная труба диаметром не меньше 150 миллиметров. Иначе продукты горения не смогут удаляться полностью. Длина трубы берется пять метров, что создаст хорошую тягу.
- Устанавливается она, лучше на ножках, рядом с печью.
- Нижняя часть трубы должна герметично завариваться.
- Печка соединяется встык с коленом, которое приварено к трубе для отвода дыма, и затягивается хомутом. При этом под хомут нужно подложить для герметичности стеклоткань.
- Собирающийся в трубе конденсат сливается через шаровой кран, устроенный под коленом трубы.
Сборка печи выполняется в такой последовательности:
- Снимается крышка.
- Вытаскивается воздухоподающее устройство.
- Дрова закладываются так, чтобы они были не выше, чем нижняя кромка дымоотводного колена.
- Дров войдет больше, если их класть вертикально.
- Верхний слой формируется из мелких щепок.
- Сверху кладется тряпка или бумага, немного поливается керосином.
- Дрова накрываются грузом воздухоподающего устройства.
- Сверху нанизывается крышка печки.
- Открыв поддувную заслонку, во внутрь трубы для подачи воздуха бросается кусок зажженной бумаги.
- После загорания дров, которое характеризуется треском, поддувная заслонка полностью перекрывается.
Отопление гаража печками на дровах позволит обогреть помещение в любое время года. Для него не требуется ни газа, ни электричества, что очень удобно.
Особенности конструкции
Сделать буржуйку в гараж может любой человек, имеющий базовые навыки работы с инструментами по металлу и сварочным аппаратом. Для изготовления корпуса печи используется листовой металл либо бочка, газовый баллон, толстостенная труба. Чем толще стенки корпуса, тем дольше прослужит агрегат — самыми недолговечными являются печки из старых металлических бочек.
Печки из листового материала бывают прямоугольными, вытянутыми в длину или высоту, либо компактными квадратными. Цилиндрические корпуса также располагают вертикально или горизонтально. Вертикальная буржуйка занимает минимум места, но сильно ограничивает размеры дров, которые в ней можно сжигать. Горизонтальная печка позволяет использовать длинные дрова, но занимает значительно больше места.
Схема буржуйки предельно проста. Внутренний объем разделяется по горизонтали на две части — топочную камеру и зольник. В некоторых случаях зольник может быть приварен снаружи к нижней части корпуса с целью увеличить объем топки.
Топку и зольник разделяет колосниковая решетка. Ее сваривают из толстого стального прутка. Рекомендуется использовать арматурные стержни, так как металлическая сетка быстро прогорит. Колосниковую решетку приваривают к внутренним стенкам корпуса, но удобнее приварить только упоры для нее и сделать решетку съемной — это позволит легко заменить ее при необходимости.
Конструкция буржуйки, работающей на отработанном масле
Если зольник в виде металлического короба приварен снизу снаружи, функцию колосников может выполнять нижняя часть корпуса — в ней просверливается три ряда отверстий в шахматном порядке. Такая конструкция быстро прогорает, поэтому практичнее прорезать прямоугольное отверстие по длине корпуса и уложить сваренную в размер колосниковую решетку.
Зольник выполняет две важные функции: это емкость, куда ссыпаются несгоревшие остатки топлива, а также канал для подачи воздуха в топку и обеспечения оптимального уровня тяги.
Рекомендуется предусмотреть отдельные дверцы для зольника и топки — в этом случае можно регулировать тягу, приоткрывая и закрывая дверцу зольника. У наружного зольника буржуйки самой простой конструкции дверка может отсутствовать. Если у топки и поддувала одна общая дверца, в ее нижней части просверливают отверстия для доступа воздуха в камеру сгорания.
Патрубок для подсоединения дымохода вертикально вваривают в корпус в противоположной стороне от топочной дверки, чтобы обеспечить максимальный уровень теплоотдачи печки и оставить больше места под варочную поверхность.
Если отопительную печь планируют использовать как плитку, на верхнюю часть цилиндрической горизонтальной буржуйки наваривают стальной лист (или подставку под него) либо вваривают конфорку из чугуна. У вертикальной печки из газового баллона требуется срезать верхнюю часть и приварить металлический лист.
Корпус печки снабжают ножками из металлического уголка или труб. Конструкция должна быть устойчивой. Высота ножек подбирается индивидуально.
Выбор топлива
Размер буржуйки может быть самым различным, но механизм работы у всех аналогичный. В топку укладывается материал для сгорания.
Самым дешевым вариантом считается прогрев помещения на дровах:
- В топке буржуйки укладывают поленья клеткой или рядами.
- Затем в самый нижний ряд кладут щепки или бумагу для разжигания поленьев.
- Дверцу закрывают и с помощью поддува регулируют интенсивность горения.
- Дровяное топливо тлеет в течение нескольких часов, поэтому помещение прогревается полностью и надолго.
При установке некоторых моделей буржуек разрешено использование в качестве топлива отработанного масла.
Плюсы и минусы такой печи
Перед тем как принимать решение о целесообразности изготовления буржуйки в гараж, необходимо взвесить все «за» и «против» такого действия.
Преимущества печи – буржуйки для отопления гаража:
- Высокая эффективность. Отдача от такой печи будет не в пример выше большинства современных отопительных приборов. КПД качественно собранной буржуйки будет в пределах 85 – 95%, что просто рекорд без применения дополнительных приспособлений (конвекторов, например).
- Универсальное предназначение. Можно использовать в качестве топлива практически все горючие материалы: древесные опилки, лакокрасочные отходы и отработанное масло.
- Бюджетная стоимость. В отличие от большинства отопительных приборов, это простой и дешевый вариант. Даже если не говорить о полноценной системе отопления, буржуйка намного дешевле и экономичней при использовании.
- Быстрая растопка и прогревание помещения. Уже спустя считанные минуты в гараже станет ощутимо тепло, причем нагрев происходит боле – менее равномерно, в отличие от тех же каминов и конвекторов.
- Возможность самостоятельного монтажа даст дополнительное преимущество при определенных «мужских» навыках работы с инструментом. При этом можно посчитать, что даже покупка нового агрегата намного экономичней других устройств с аналогичным предназначением.
Несмотря на очевидные плюсы этого варианта, не стоит считать его единственным возможным и идеальным. Буржуйка для гаража также имеет и свои недостатки, о который и пойдет дальше речь.
Отрицательные стороны использования:
- Обязательная установка дымохода. Помимо очевидной причины — отвод продуктов горения, существует еще один важный нюанс: высота дымохода должна быть не менее четырех метров, иначе в печи не будет нужной тяги. Такая особенность конструкции не всегда удобна для размещения, а также тянет дополнительные материальные затраты.
- Регулярная чистка дымовой трубы. Сажа и копоть быстро забивают выходное отверстие и могут привести к пожароопасным ситуациям. Поэтому небольшой диаметр трубы необходимо прочищать каждую неделю, а увеличенный диаметр — ежемесячно.
- Корпус печи быстро остывает. Выделение тепла происходит непосредственно во время горения. Как только топка перегорает, печь сразу же начинает остывать. Частично эта проблема решается при помощи кирпичной кладки, обложенной вокруг корпуса. Кирпичи остывают не так быстро, отдавая тепло в окружающий воздух.
Стоит ли связываться с таким источником обогрева — решать вам, а для тех, кто заинтересовался, наша статья представит схемы и особенности самостоятельного изготовления.
Среди всего разнообразия такое устройство пользуется отличным спросом. Многие изделия фабричной сборки выполнены именно в форме прямоугольного короба. Такая буржуйка не занимает много места и отличается рациональными габаритами.
Основные нюансы изготовления:
- Размеры буржуйки определяются приведенными чертежами. Обычно они подгоняются под имеющийся размер заготовки.
- Используемые металл должен быть не менее 4 – 5 мм, иначе срок службы будет небольшой.
- Дымоход располагается в задней части печи. Новые модели буржуек предлагают размещение спереди, поэтому посмотрите оба варианта. Стык дымохода необходимо дополнительно усилить, это место прогорает в первую очередь.
- Колосниковой решетки в традиционной буржуйке нет, но можно встретить варианты ее использования. Также лучше приварить дополнительную перегородку, чтобы увеличить коэффициент отдачи.
- Желательно сделать также и зольник — специальное отверстие для очистки от отработанного шлака. Это облегчит процесс эксплуатации.
- Чтобы отдача была максимальной, можно использовать полосовую сталь. Таким образом, увеличивается поверхность обмена за счет дополнительных ребер.
Корпус можно сделать в вертикальной плоскости или горизонтально направленным. На производительность это не повлияет, просто вертикальная буржуйка занимает меньше места. С другой стороны, придется чаще подкидывать топливо, что не всегда подходящий вариант. Вокруг всего периметра необходимо сделать соответствующий защитный экран, чтобы обеспечить необходимую пожарную безопасность
Это очень важно, особенно для оборудования, изготовленного своими руками
Преимущества и недостатки
Самодельные печи для гаража обладают как достоинствами, так и недостатками. К положительным свойствам относят:
- Экономичность и совместимость с разными типами топлива. В буржуйку загружают дрова, уголь, торф и брикет.
- Простоту изготовления своими руками и невысокую стоимость.
- Компактность. За счет небольших размеров печь можно ставить в малогабаритных постройках.
- Отсутствие больших затрат на обслуживание.
- Возможность монтажа без обустройства основания и капитального дымохода.
- Функциональность. Опционально буржуйку комплектуют варочной поверхностью, что расширяет сферу ее применения и позволяет использовать для приготовления пищи.
- Быстрый розжиг и равномерное распределение тепловой энергии.
Буржуйка имеет массу плюсов, самым главным из них является экономичность.
Из недостатков подобных печей выделяют:
- Необходимость организации вентиляционной системы и вытяжки в обогреваемом помещении.
- Потребность в периодическом очищении дымоходной трубы от сажи. Если печь используется каждый день, дымоход придется чистить не реже 1 раза в 7 дней. В противном случае сажа будет ухудшать тягу и может воспламениться.
- Повышенный расход топлива из-за неспособности аккумулировать тепловую энергию. Металлические поверхности подвергаются быстрому нагреву, однако они так же быстро теряют тепло. Поэтому окружающий воздух может нагреваться только при сгорании топлива.
- Быстрое остывание стенок буржуйки и труб. Из-за этой особенности у хозяев дома должен быть свободный доступ к запасам топлива.
Чтобы снизить затраты на топливо, потребители применяют специфические конструкции, где выходной патрубок устанавливается на крышке, а продукты сгорания перемещаются в трубу вывода только после отдачи тепла.
Подготовительные работы
Подготовительные работы предполагают:
- определение размеров будущего устройства;
- выбор материала;
- место расположения прибора.
Только после этого приступают к основным работам.

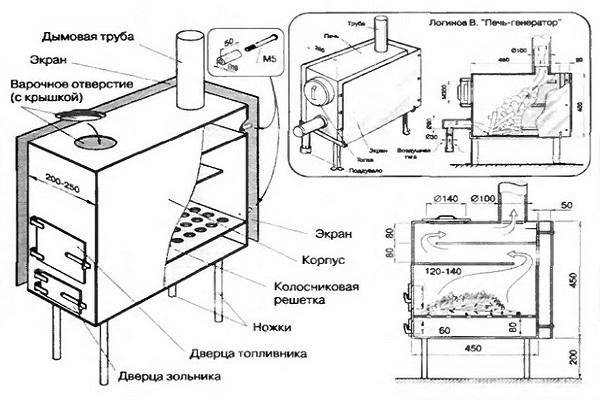

Чертежи и размеры
Каждый элемент конструкции предварительно продумывают, определяясь с размерами:
Важно подобрать правильного диаметра трубу. В чертежах отмечают, что ее диаметр должен быть больше в 2,5 раза объема топки
Объем топки измеряется в литрах, а объем трубы измеряется в миллиметрах.
Желательно вокруг печки на расстоянии 60 мм устанавливать металлический экран. В результате тепло будет сохраняться дольше. Кроме этого, подобная конструкция убережет от пожара.
Под печкой обязательно следует отделать пол. Устанавливают металлический лист, который должен выступать на 50 см со всех сторон отопительного прибора. Пренебрегать данным этапом не стоит. Лист из металла убережет от пожара и сохранит тепло.
Дымоход состоит из двух частей: вертикальной (1 метр) и наклонной или полностью горизонтальной (3-4 метра).
Учитывая эти размеры, получится соорудить безопасную и полезную обогревательную конструкцию для гаражного помещения.
Плюсы и минусы такой печи
Перед тем как принимать решение о целесообразности изготовления буржуйки в гараж, необходимо взвесить все «за» и «против» такого действия.
Преимущества печи – буржуйки для отопления гаража:
- Высокая эффективность. Отдача от такой печи будет не в пример выше большинства современных отопительных приборов. КПД качественно собранной буржуйки будет в пределах 85 – 95%, что просто рекорд без применения дополнительных приспособлений (конвекторов, например).
- Универсальное предназначение. Можно использовать в качестве топлива практически все горючие материалы: древесные опилки, лакокрасочные отходы и отработанное масло.
- Бюджетная стоимость. В отличие от большинства отопительных приборов, это простой и дешевый вариант. Даже если не говорить о полноценной системе отопления, буржуйка намного дешевле и экономичней при использовании.
- Быстрая растопка и прогревание помещения. Уже спустя считанные минуты в гараже станет ощутимо тепло, причем нагрев происходит боле – менее равномерно, в отличие от тех же каминов и конвекторов.
- Возможность самостоятельного монтажа даст дополнительное преимущество при определенных «мужских» навыках работы с инструментом. При этом можно посчитать, что даже покупка нового агрегата намного экономичней других устройств с аналогичным предназначением.
Несмотря на очевидные плюсы этого варианта, не стоит считать его единственным возможным и идеальным. Буржуйка для гаража также имеет и свои недостатки, о который и пойдет дальше речь.
Отрицательные стороны использования:
- Обязательная установка дымохода. Помимо очевидной причины — отвод продуктов горения, существует еще один важный нюанс: высота дымохода должна быть не менее четырех метров, иначе в печи не будет нужной тяги. Такая особенность конструкции не всегда удобна для размещения, а также тянет дополнительные материальные затраты.
- Регулярная чистка дымовой трубы. Сажа и копоть быстро забивают выходное отверстие и могут привести к пожароопасным ситуациям. Поэтому небольшой диаметр трубы необходимо прочищать каждую неделю, а увеличенный диаметр — ежемесячно.
- Корпус печи быстро остывает. Выделение тепла происходит непосредственно во время горения. Как только топка перегорает, печь сразу же начинает остывать. Частично эта проблема решается при помощи кирпичной кладки, обложенной вокруг корпуса. Кирпичи остывают не так быстро, отдавая тепло в окружающий воздух.
Стоит ли связываться с таким источником обогрева — решать вам, а для тех, кто заинтересовался, наша статья представит схемы и особенности самостоятельного изготовления.
Среди всего разнообразия такое устройство пользуется отличным спросом. Многие изделия фабричной сборки выполнены именно в форме прямоугольного короба. Такая буржуйка не занимает много места и отличается рациональными габаритами.
Основные нюансы изготовления:
- Размеры буржуйки определяются приведенными чертежами. Обычно они подгоняются под имеющийся размер заготовки.
- Используемые металл должен быть не менее 4 – 5 мм, иначе срок службы будет небольшой.
- Дымоход располагается в задней части печи. Новые модели буржуек предлагают размещение спереди, поэтому посмотрите оба варианта. Стык дымохода необходимо дополнительно усилить, это место прогорает в первую очередь.
- Колосниковой решетки в традиционной буржуйке нет, но можно встретить варианты ее использования. Также лучше приварить дополнительную перегородку, чтобы увеличить коэффициент отдачи.
- Желательно сделать также и зольник — специальное отверстие для очистки от отработанного шлака. Это облегчит процесс эксплуатации.
- Чтобы отдача была максимальной, можно использовать полосовую сталь. Таким образом, увеличивается поверхность обмена за счет дополнительных ребер.
Корпус можно сделать в вертикальной плоскости или горизонтально направленным. На производительность это не повлияет, просто вертикальная буржуйка занимает меньше места. С другой стороны, придется чаще подкидывать топливо, что не всегда подходящий вариант. Вокруг всего периметра необходимо сделать соответствующий защитный экран, чтобы обеспечить необходимую пожарную безопасность
Это очень важно, особенно для оборудования, изготовленного своими руками
Вывод дымохода через стену
Существуют два варианта вывода дымохода: через крышу гаража или стену. Сейчас подробно рассмотрим оба варианта.
Вывод дымохода через стену имеет ряд преимуществ:
- Не требует выполнения качественной гидроизоляции прохода трубы, в отличии от прохода через крышу.
- Относительно простотой и удобный монтаж.
К минусам можно отнести:
- Хуже тяга, в сравнении с прямым монтажом дымохода.
- Наличии поворотов и изгибов, затрудняется чистка.
- В большей степени нуждается в утеплении.
Схемы монтажа гаражной печки через стену (2 варианта):
Советы по установке:
- Монтаж дымохода начинается с печи. После предварительной сборки, отмечается место прохода дымохода в стене. Далее подготавливается само технологическое отверстие. После уже производится окончательный монтаж труб в гараже с выводом колена или тройника на улицу.
- Желательно использовать тройник с ревизионной съемной крышкой, для удобства чистки. Стоит заметить, что если стены гаража выполнены из дерева, в обязательном порядке устраивается противопожарный проход, из стального короба, где пространство вокруг трубы заполняется негорючим материалом.
- Монтаж трубы дымохода по стене выполняется с помощью специальных креплений строго по вертикали, на конец трубы устанавливается грибок, для зашиты от попадания влаги. Длина дымохода зависит от конкретных условий, главное условие – достаточно хорошая тяга.
