Варианты конструкции дымохода
Правильный дымоход для буржуйки организовать бывает сложно, а все из-за незнания людьми обычных правил и систем. Всего строители подразумевают три варианта конструкции. Выбор должен зависеть от некоторых факторов, среди которых главный – это устройство дымохода, диаметр дымохода для буржуйки, а также тот факт, через какую стену или кровлю выводится на улицу.
- Когда дымоход буржуйки выводят через потолок, либо крышу, лучше использовать энергосберегающую конструкцию, особенно этот факт важен для дымохода буржуйки для гаража. В конструкции предполагается передача тепловой энергии, в том числе и от самой трубы, которая вздымается по вертикали. Для подобной схемы, лучше изначально предусмотреть надлежащую противопожарную защиту.
- В случаях, когда труба предполагается с выносом за 20-30 см. до потолка, то же образуется еще один источник тепла. За это отвечает тот отрезок дымохода, располагающийся в помещении. В гараже своими руками при обустройстве такой системы, нужно позаботиться об отсутствии сбоку здания каких-либо сооружений.
- Бывают случаи, когда трубу выводят «прямиком» из стены напротив печи. В таком случае нужно отдельно рассчитать размеры, и учесть наклоны и повороты. Кроме того, в таком случае конструкция дымохода требует расчета высоты снаружи здания, возможности утепления и прочих вопросов. В такой конструкции есть один основной плюс, который способен затмить все остальные типы отводов – это высокая пожарная безопасность. Но, в таком случае, теряется дополнительно тепло, которое исходило бы от трубы буржуйки.
Варианты конструкций дымоходов
Кроме того, устройство может отличаться и в зависимости от того, где конкретно будет установленная буржуйка. К примеру, есть два варианта:
- Улица.
- Помещение.
В первом случае монтаж не требует серьезных знаний и умений, главное выбрать правильно диаметр и вставить трубу в нужное место
В случае установки на улице помните, что для правильной работы требуется учет одного важного фактора, как высота. Высота дымохода, вместе с печкой должна превышать рост человека. Внутри помещения, монтаж будет отличаться в зависимости от выбранного одного из трех, типов монтажа
Учитывайте индивидуальные характеристики помещения, размеры, а также противопожарную безопасность
Внутри помещения, монтаж будет отличаться в зависимости от выбранного одного из трех, типов монтажа. Учитывайте индивидуальные характеристики помещения, размеры, а также противопожарную безопасность.
Из чего можно сделать дымоход
Чтобы пользоваться буржуйкой, понадобится позаботиться об отведении дыма. Для этого предстоит соорудить дымоход, подобрав оптимальный материал.
Для проведения работ можно пригласить специалистов, а можно все сделать своими силами – тем более, что объем работ невелик.
Виды труб для дымохода
Для изготовления трубопровода для отведения дыма используют различные материалы. Изначально, в зависимости от материала изготовления, существует 2 варианта:
- Взять готовые трубы, изготовленные на заводе;
- Изготовить трубы из листов нержавейки или другого листового металла.
Самый дешевый способ – самостоятельно изготовить трубы
Здесь несомненное преимущество заключается в том, что труба будет нужного диаметра, что особенно важно для самодельных печек-буржуек
Для дымохода буржуйки можно самостоятельно изготовить не только обычные трубы, но и двойные – сэндвич-трубы. Для этого понадобится 2 трубы разного диаметра и жаропрочный утеплитель
Второе преимущество самодельных труб – стоимость. Для их изготовления можно использовать подручный материал, или приобрести металлические листы толщиной от 0,6 мм. А лучше в 1 мм.
Причем, можно сделать и утепленную трубу для дымохода, изготовив для этого из листов 2 трубы различного диаметра. Или же взять готовые металлические разного диаметра.
Помимо самостоятельного изготовления труб для дымохода, можно остановиться на более простом и быстром варианте – купить готовые трубы из нужного материала. Среди материалов наиболее распространены следующие:
Помимо таких вариантов рынок предлагает много других изделий. Так, можно встретить трубы из жаропрочного стекла, из которых вполне можно соорудить экзотический дымоход. Но это делают крайне редко – нужна сноровка для установки и соединения отдельных элементов конструкции между собой.
Для буржуйки нецелесообразно покупать дорогостоящие трубы. Чтобы изготовить дымоход достаточно купить металлические жаропрочные трубы и переходники для монтажа всей конструкции
Правильная труба для буржуйки
Чтобы сделать дымоход для буржуйки, не обязательно своими руками сооружать трубы из металлических листов. Для этого понадобится определенная сноровка и время. Ведь листы сначала нужно будет свернуть в трубку нужного диаметра, а затем плотно закрепить шов, используя заклепки и жаропрочный герметик. Гораздо проще и быстрее купить нужные изделия, произведенные на заводе.
Для сборки всей конструкции дымохода и плотного крепления ее отдельных составляющих нужно использовать жаропрочный герметик, который способен выдержать температуру от 1000 градусов по Цельсию
Что касается материала, то брать дешевые асбестоцементные трубы для этих целей не стоит – этот материал не выдержит, если температура в процессе топки поднимется выше 300 градусов Цельсия. Да и сама труба довольно тяжелая. Также она будет поглощать конденсат. А проделать отверстие для прочистки от сажи или удаления конденсата будет проблематично.
Из кирпича делать дымоход для буржуйки – неоправданно большие расходы. Во-первых, редко кто из домашних мастеров умеет делать правильную кладку. А во-вторых, это громоздкая конструкция, требующая дополнительно усилить фундамент. Буржуйка же – это временное отопительное оборудование.
Оптимально взять металлические трубы из нержавейки, а лучше, из легированной стали. Конструкция из такого материала способна прослужить в качестве дымохода 7-10 лет. Это при условии, что трубы достаточной толщины – 6-10 мм и более. Да и качество сборки всех элементов системы, выводящей дым, играет важную роль.
Еще одно несомненное преимущество металлических труб – их легкость. Небольшой вес позволяет в одиночку выполнить все работы по сооружению дымохода для буржуйки.
Галерея изображений
Фото изКирпич – хороший материал для дымохода, но только не для буржуйки. Эта печка требует более простой и легкой конструкции для удаления дыма
Выбирая между асбестоцементной и металлической трубой следует отдать предпочтение последней – легированный металл способен прослужить около 10 лет
Длина дымохода и материал труб будет зависеть от типа топлива, которое предположительно будет сжигаться в топке. Если это отработанное масло, но об асбестовых трубах следует забыть
Для буржуйки, установленной в жилом помещении, следует особенно тщательно сооружать дымоход, следуя всем правилам безопасности
Кирпич для дымохода
Металлическая труба
Буржуйки на отработанном масле
Дымоход для буржуйки в помещении
Определившись с материалом будущего дымохода, можно приступать к покупке всех комплектующих и сооружению правильной и работоспособной конструкции.
Выбор схемы дымохода для гаража (+видео-сравнение)
Дымоход может проводиться по 2 схемам:

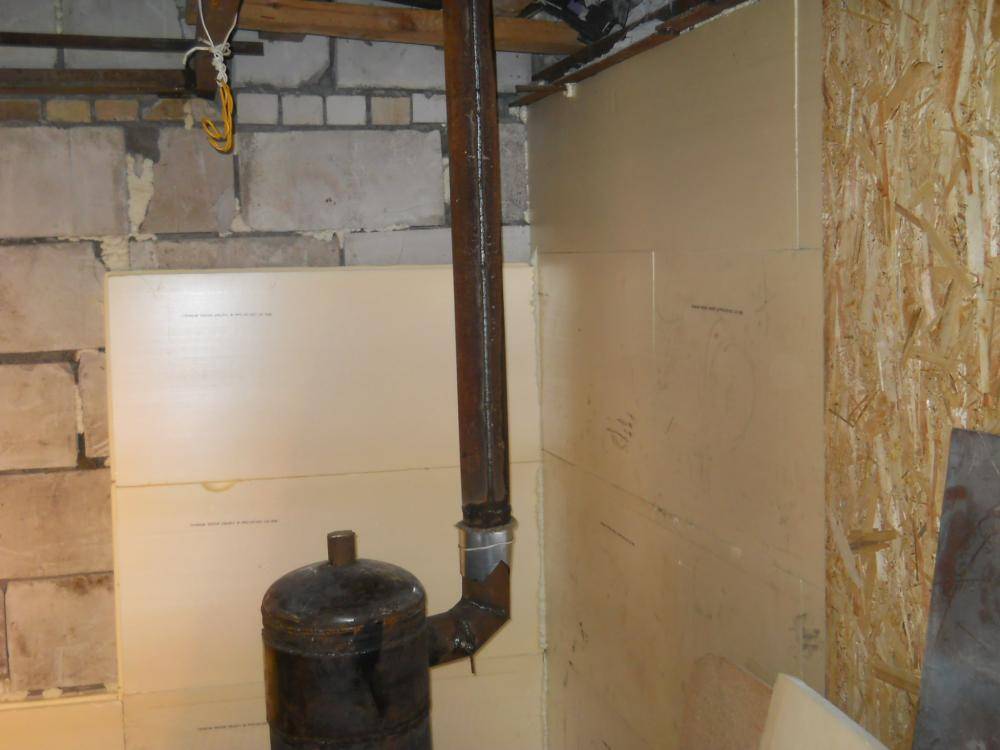

Через крышу. Труба проходит от печки вверх, и выходит через крышу на улицу.
Через стену сразу. Труба сразу выводится через стену и снаружи проходит наверх.

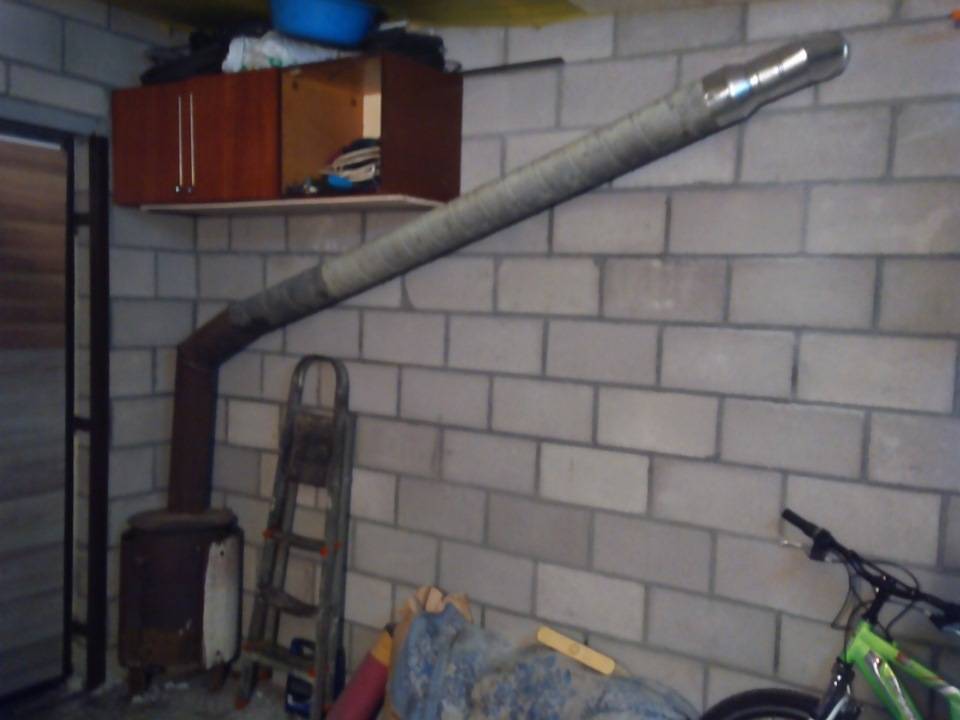

Через стену под потолком. Труба проходит вдоль стены от печи вверх внутри помещения. Под потолком — поворачивает, проходит через стену, поворачивает еще раз снаружи, и проходит наверх.
Ниже рассмотрим каждый вариант подробнее.
Вывод через крышу
Монтаж через крышу — более сложный, потому что надо добиться герметичности при выводе трубы. Но если ряды гаражей стоят впритык друг к другу (а такое часто встречается в гаражных кооперативах) — то вывести дымоход можно только таким способом. Как вариант, его можно вывести через переднюю стену (в которой находятся ворота).
Из материалов понадобится:
Дымовая труба. Материал выбирается исходя из бюджета (о нем подробнее расскажем ниже). Диаметр — выбирается под диаметр выхода печки. Про длину (высоту) — расскажем ниже.
Потолочно-проходной узел. Крепится к отверстию перекрытия изнутри гаража. Стоимость ППУ из нержавейки с диаметром 110 мм — около 900-1000 рублей. Можно обойтись и без него, установив только мастер-флеш сверху.
Мастер-флеш (кровельная проходка). Крепится к отверстию в перекрытии снаружи (с улицы). Стоит около 900-1300 рублей. Можно обойтись без нее.
Дефлектор (чтобы прикрыть трубу сверху и улучшить тягу).
Лучше всего, если труба не будет иметь изгибов (а если они будут — то чтобы их было как можно меньше, и по возможности не под прямым углом). Так дым будет лучше отводиться из буржуйки при горении.
Но с другой стороны — в гаражах ставятся маленькие буржуйки, и печная труба все равно будет короткой. Поэтому если вам нужно лучше обогревать помещение, то дымоход можно загнуть, и провести небольшой участок внутри гаража. Чтобы дым, проходя по нему, нагревал помещение.
Вывод через стену
Для вывода дымохода через стену не нужен мастер-флеш и ППУ — понадобится только труба, отводы (для изгиба) и дефлектор.
Вывести дымовую трубу через стену — проще, чем через крышу (потому что проще заделать щели в вертикальной стене, чем в кровле, на которую будет попадать больше осадков).
Однако вывод через стену можно обустроить не всегда. Часто гаражи строятся целым рядом, или стоят вплотную друг к другу, или между ними есть очень маленькое расстояние, куда не сможет протиснуться человек. С задней стены — тоже может стоять другой гараж (то есть ваш гараж будет окружен соседними с 3 сторон). В такой ситуации — остается только вывод через крышу.
Требования к дымоходу
Смонтировать металлический дымоход для печи можно своими руками, главное — сделать это правильно, иначе из-за неверных расчетов повысится нагрузка на систему отопления, произойдет задымление помещения и др.
Ранее мы уже писали про материалы для дымохода и рекомендовали добавить статью в закладки.
Первое, на что следует обратить внимание при покупке дымоходной трубы — ее форма. Мастера рекомендуют использовать цилиндрические трубы, они лучше остальных подходят для вывода отходящих газов и дыма. Чаще всего для обустройства дымохода печи используют стальные трубы
В сравнении с кирпичным дымоходом их намного проще прокладывать
Чаще всего для обустройства дымохода печи используют стальные трубы. В сравнении с кирпичным дымоходом их намного проще прокладывать.
Размер дымохода напрямую зависит от размера отопительной конструкции (печи). Чтобы верно определить высоту сооружения, необходимо обратиться за помощью к документам о строительных нормах. Ошибки в расчетах приводят к уменьшению тяги и появлению следов сажи в помещении. Чтобы не ошибиться с диаметром и длиной труб, можно использовать подходящий готовый проект с размерами из сети Интернет.
В таблице показаны рекомендуемые размеры топки в сантиметрах при высоте дымовой трубы в 5-10 метров
Основные требования к металлическим дымоходам:
- Трубы должны быть хорошо заизолированы.
- Перед установкой дымохода нужно сделать правильные расчеты и подготовить проект.
Советуем изучить материал об установке теплообменника на дымоход своими руками на нашем сайте.
Выполнение этих правил позволит дымоходной трубе функционировать без таких последствий, как задымленность помещения, оседание сажи, поступление угарного газа и др.
Детали для металлического дымохода (трубы, колено, тройники, соединительные элементы и т.п.) можно приобрести в специализированных магазинах. Если навыков строительного дела нет, всегда можно обратиться к профессионалам.
Читатели считают данные материалы полезными:
Особые требования к выполнению монтажных работ и эксплуатации дымоходов в гаражных помещениях связаны с необходимостью обеспечения пожарной безопасности.
Осуществляя подключение и испытание дымохода гаражной буржуйки, обратите внимание на следующие моменты:
- Эффективное функционирование естественной вентиляции или наличие в гаражном помещении системы принудительной подачи воздуха. Это необходимо для бесперебойного сжигания топлива в буржуйке, для горения которого воздух должен поступать в топку через приоткрытое поддувало.
- Отсутствие рядом с дымоходом и корпусом отопительного устройства предметов, склонных воспламенению. Следует исключить возможность возгорания в результате повышения температуры при испытаниях и дальнейшей эксплуатации печи.
- Расположение мест хранения легковоспламеняющихся жидкостей, топлива и масел. Они должны находиться на достаточном расстоянии от печки-буржуйки.
Как устроен дымоход
Сама по себе конструкция дымохода представляет из себя трубы, которые с одной стороны подключены к печи, после чего выведены наружу. Также имеется ряд конструктивных нюансов, по отношению к характеристикам и методам прокладки труб и окончательной установки.
Принцип работы
В процессе сгорания дым уходя сквозь топку по дымоходу в верх образует тягу, так называемая зона низкого давления, в которую воздух поступает из зоны высокого давления. Воздух затягивается в топку для хорошего горения топлива, а образовавшийся дым выходит сквозь дымоход.
Дымоход для буржуйки.
Стойки
Сами по себе, конструкционные стойки необходимы для поддержания дымохода и труб с горизонтальным подключением к отопительному элементу. Во-первых, стойка необходима для хорошей опоры на фундамент тяжёлых и больших дымоходов с основным или отдалённым расположением от стены. Стойки можно применять как при внутренних, так и при наружных конструкционных необходимостях.
Штатив регулируется на определенные высоты болтовыми соединениями. Спектр регулирования высот от 450 до 800 мм. В основании опоры присутствуют три отверстия, которые предназначены для крепления конструкции к полу при помощи шурупов.
Виды и конструкции
Принципиальный метод сооружения дымохода для буржуйки может быть осуществлена по одному из трех вариаций, которые отличаются по расположению газохода и точки вывода наружу.
Отвод будет выводиться через стену на положении 20-25 см от потолка. На сегодняшний день это самая наилучшая и действенная норма, потому что труба, которая проходит сквозь гараж будет выполнять роль батареи. Поэтому для создания и обслуживания нужной температуры в помещении понадобится тратить меньше твердого топлива.
В данной вариации дымопровод проходит через все помещение, и без отверстия в стене подымается к потолку и выходит в атмосферу сквозь кровлю. Такая установка труб дымохода эффективна для обогрева гаража, но для вывода дымовых газов понадобится сделать определенные мероприятия, дабы обезопасить от перегрева пожароопасные строй материалы, которые пересекаются с трубой. Такой способ реже применяют для прогрева гаражей, поскольку установка его очень трудоемкая по времени необходимых монтажных операций.
Третий метод является менее качественным по теплопередаче, но обладает намного большей устойчивостью к пожарам. В такой вариации дымоход сразу же выводят на улицу и вертикальной фиксацией. При этом, тепло для подогрева гаража будет исходить лишь от буржуйки. Труба, даже при наличии идеальной изоляции, станет быстро охлаждаться и забирать от печки лишнюю энергию, что приведет за собой увеличение потерь в среду, а для разогрева гаража и поддержании необходимой температуры окружающей среды понадобится огромное количество топлива.
Теплый кирпич
Буржуйка на дровах, угле и других видах топлива способна значительно повысить свой КПД. Для этого достаточно своими руками возвести вокруг нее экран из глиняного обожженного кирпича. Если внимательно посмотреть на чертежи такой мини-постройки, то видно, что кирпичи укладываются на небольшом расстоянии от стенок печки (примерно 10-15 см), а при желании и вокруг дымохода.
Кирпичный экран для буржуйки
Кирпичам требуется фундамент. Хотите, что кладка прослужила долго? Тогда заливайте основание за один раз, чтобы образовался монолит. Материалом для фундамента лучше брать бетон, который следует заармировать своими руками стальной арматурой. Слой армирования желательно делать приблизительно на расстоянии 5 см от поверхности бетонной подушки.
Внизу и вверху кирпичной кладки делают отверстия для вентиляции, которые будут обеспечивать движение воздуха (вверх будут уходить нагретые массы, снизу – поступать холодные потоки воздуха). Вентиляция также продлевает жизнь металлических стенок буржуйки, отодвигая момент их прогорания за счет охлаждения циркулирующим воздухом.
Кирпичи, выложенные вокруг печки, накапливают тепло, а потом долго отдают его, согревая воздух в помещении даже после того, как буржуйка потухнет. Кроме того, кладка из кирпича дополнительно предохраняет окружающие печку предметы от возгорания.
При желании из кирпича можно полностью выложить печку. Такое сооружение выгодно тем, что прослужит долгие годы без дополнительных усилий со стороны владельца. Однако есть и определенные недостатки. К минусам этого варианта можно отнести следующее:
- процесс выкладывания такой печки достаточно трудоемкий и подходит лишь тем людям, кто имеет опыт каменной кладки своими руками;
- буржуйка из кирпича довольно дорого стоит, так как требует использования огнеупорных материалов, в числе которых шамотный кирпич и специальная глина для раствора.
Каким бы ни был способ изготовления своими руками миниатюрной печки или камина-буржуйки, делаете вы их по чертежу или на глазок, главное, что на выходе вы получаете эффективный отопительный прибор, а в расширенной комплектации еще и варочную поверхность для приготовления пищи. Осмотритесь вокруг в поисках подходящих материалов (бочки, листового железа и пр.) и вперед, к собственной самодельной печке или даже камину-буржуйке!
Как сделать дровокол своими руками? Как установить сэндвич-дымоход своими руками Построить дымоход для котла своими руками не сложно Металлическая печь своими руками Как самому сделать коптильню дома или на даче
Голосование: какая современная печь-буржуйка самая лучшая?
Фото | Название | Рейтинг | Цена | |
---|---|---|---|---|
Лучшие заводские модели печей-буржуек российского производства | ||||
#1 | Печь-буржуйка ПОВ-57 | 99 / 1005 – голосов | Узнать подробнее | |
#2 | Термофор Огонь-батарея 5Б | 98 / 100 | Узнать подробнее | |
#3 | МЕТА Гном 2 | 97 / 100 | Узнать подробнее | |
#4 | Печь Буржуйка Теплосталь | 96 / 1003 – голоса | Узнать подробнее | |
Популярные буржуйки от мировых брендов | ||||
#1 | Keddy | 99 / 100 | Узнать подробнее | |
#2 | Guca Lava | 98 / 100 | Узнать подробнее | |
#3 | Vermont Castings | 97 / 1001 – голос | Узнать подробнее | |
#4 | JOTUL | 96 / 1001 – голос | Узнать подробнее | |
#5 | Brunner IRON DOG | 95 / 100 | Узнать подробнее |
Что бы вы выбрали из современных печей-буржуек или посоветовали бы приобрести?
Brunner IRON DOG
Сохраните результаты голосования, чтобы не забыть!
Чтобы увидеть результаты, вам необходимо проголосовать
После того как буржуйка установлена и готова к эксплуатации, необходима установка дымохода, который сможет правильно функционировать, сохранять тепло в помещении и одновременно не позволять отходам горения попадать в воздух комнаты где установлена печка. Для этого нужно правильно рассчитать диаметра трубы, её длину и продумать как она будет выводить дым на свежий воздух.
Располагать выход трубы над крышей следует согласно определенным правилам:
- Дымоход находится от конька кровли на расстоянии до 1500 миллиметров, значит выход трубы должен располагаться на высоте 50 сантиметров над верхней частью конька,
- При расстоянии до козырька в 150-300 сантиметров, выход трубопровода можно расположить на одном уровне с ним,
- В случае если дымоход расположен около края крыши, то его выход должен быть ненамного ниже конька, либо на одном уровне с ним,
Второй вариант выхода трубы — это через стену, а не через крышу. В этом случае конец дымохода должен располагаться чуть ниже верхней части конька кровли.
Работы по монтажу своими руками следует начинать с выбора места, где должны соединяться наружный и внутренний элемент печи. Для этой цели отлично подходит чердак или пространство под кровлей. На саму же буржуйку устанавливается первый элемент будущего дымоотвода, на который следом ставятся второй, третий и так далее (в зависимости от того, сколько участков будет включать в себя дымоход).
Удлинять трубу дымоотвода нужно до тех пор, пока она не достигнет определенного ранее места у точки соединения двух элементов.
В перекрытии нужно сделать отверстие, диаметр которого будет больше диаметра трубы на 5-10 см: это потребуется для того, чтобы замазать трубу в месте прохождения ею перекрытий теплоизолирующим материалом. Если в щелях между перекрытиями или вблизи трубы находятся изоляционные материалы или другие легко возгораемые предметы, их обязательно нужно убрать: когда труба разогреется от дыма и температура ее возрастет, вместе с ней повысится и риск возгорания теплоизоляционного материала.
В вырезанное отверстие в перекрытии вставляется проходной стакан, через который и нужно пропустить трубу дымохода. Затем нужно состыковать трубу, идущую изнутри помещения, с внешней частью дымохода. Заканчиваться дымоход должен над уровнем кровли, приблизительно на 10 см выше него. Место, в котором будет вырезано отверстие под вывод трубы, оборудуется по тому же принципу, что и место вывода трубы внутри здания:
- отверстие должно быть больше самой трубы дымохода;
- между кровельными материалами и трубой обязательно кладется слой теплоизолирующего материала.
Фиксация трубы
Труба вывода дыма наружу пропускается сквозь отверстие в кровле и фиксируется листом жести или другого металла. В качестве альтернативы жести можно использовать и другой негорючий фиксатор – кирпичи, которые устанавливаются в промежутке между дымоходом и кровлей. Однако чтобы кирпичи крепко держали трубу, изнутри для них нужно соорудить подставку. Все щели в этом месте замазываются обыкновенной глиной.
Заделка швов
После того, как вся конструкция будет собрана, нужно взять герметик и не жалея его, смазать все места соединений и швов, чтобы воспрепятствовать попаданию дыма из трубы в жилое помещение
Герметик для этих целей нужно подбирать с особым вниманием – подходит только тот, которому не страшны высокие температуры
К сожалению, некоторые герметики могут просто «растаять» на горячей трубе, другие же легко высохнут. Так или иначе, но свои свойства неустойчивый к высокой температуре герметик потеряет и не сможет защитить помещение от дыма.
Способы прокладки дымоходных труб
Существует 2 классических варианта установки дымоходов, используемых для буржуек:
- Вывод горизонтального участка от печки на улицу и подключение к вертикальному каналу, прикрепленному к стене здания.
- Вертикальный газоход поднимается прямо от печи, пересекая чердачное перекрытие и кровлю.
Как видно на схемах, второй вариант заведомо сложнее по исполнению. В обоих случаях труба пересекает строительную конструкцию – наружную стену либо перекрытие, оснащается тройником и сборником конденсата. Но второй способ предполагает пересечение и герметизацию кровельного покрытия. Пристенный дымоход крышу не затрагивает.
Предпочтение отдается более простому и дешевому варианту в зависимости от типа обогреваемого здания:
- в обжитом частном доме пробивать отверстие на чердак нецелесообразно и дорого – лучше вывести газоход сразу на улицу;
- в двухэтажном доме дымовая труба печи неизбежно пройдет сквозь верхние комнаты, поэтому предпочтительнее способ №1;
- дымоход для буржуйки в гараже с плоской кровлей прокладывается любым способом – сквозь крышу или стену;
- вариант №2 удобно монтировать во всех типах зданий на этапе строительства.
При выборе подходящего варианта учитывайте необходимость очистки дымоотвода от сажи и слива конденсата. Например, стена здания расположена вплотную к соседнему участку – тогда для обслуживания дымового канала останется слишком мало места.
