Другие варианты устройства ямы
На стабильных сухих грунтах, например, при расположении гаража на горе, можно не делать мощный армопояс и устроить более простое решение. Это может быть тонкослойное бетонирование «скользящей опалубкой».
Бетонированием это называется лишь условно — скорее, это метод нанесения толстого слоя штукатурки, которая нужна для укрепления среза грунта.
Вместо выкладки каменного, можно изготовить цельнометаллический резервуар. Это вполне жизнеспособный вариант при наличии материала и умения герметично варить металл.
Абсолютная гарантия защиты от затопления, но сам металл нужно усилить рёбрами жёсткости и защитить от влаги. Такой «стакан» просто устанавливают в котлован и бетонируют пазухи. Безусловный плюс — можно не привязывать ёмкость к стяжке.
В построении гаражной ямы нет особой сложности. Главное — чётко понимать свои потребности и соизмерять их с возможностями гаража. Во всём остальном можно положиться на материалы этой статьи, созданной на основе опыта многих мастеров.
рмнт.ру, Игорь Максимов
Обустраиваем смотровую яму
Шаг четвертый: дополнительное обустройство
Для того чтобы внутри смотровой ямы было комфортно трудиться, нужно выполнить ряд дополнительных работ:
Для осмотра автомобиля необходимо достаточное освещение
- Освещение. Естественно, необходимо достаточное количество света, чтобы проводить осмотр автомобиля. Для этого можно использовать либо переносной светильник, либо проложить провода внутри стены и установить стационарный осветительный прибор. Рекомендуемое напряжение для смотровой ямы не должно превышать 36 В. Если все же используется стандартное напряжение 220 В, электрические провода нужно укладывать в гибкий шланг из стали. Розетки и выключатели следует выбирать во влагозащищённом исполнении УР5 Х по ГОСТ 17677-82Е и ГОСТ 14254-80;
Перекрытие. Настил из крепких досок сверху смотровой ямы предохранит владельца гаража от падения в неё, а днище автомобиля от конденсата. Оптимальная толщина досок — 40 мм. По сравнению с более тонкими, такие доски не треснут, если на них случайно наедет автомобиль. Из них можно соорудить несколько удобных щитов. Не стоит только делать их слишком тяжёлыми;
- Вентиляция. Несмотря на все меры защиты от влаги, воздух в смотровой яме может быть сырым и затхлым, поэтому нелишним будет оборудовать вентиляцию. Для этого под землёй прокладывается гибкий воздуховод, который выводится на 20–25 см выше поверхности земли. От засорения воздуховод можно защитить специальной крышечкой;
Лестница. Чтобы внутрь было удобно спускаться, необходимо сделать прочную лестницу сбоку. Обычно её выкладывают из кирпича или бетона, либо сваривают из металлических труб или бруса. Второй вариант более компактен, подойдёт наилучшим образом, если длина ямы небольшая;
- Упоры для автомобиля. Даже если гараж не находится на видимом уклоне, установить упоры под колеса необходимо. Это вопрос безопасности;
- Инструмент. В нишах смотровой ямы желательно разместить наборы гаечных ключей, растворители, ветошь, ёмкость для смены моторного масла, а также другие инструменты и приспособления. Пусть всё будет под рукой в нужный момент.
Подготовительные работы
Любая серьёзная строительная работа начинается с проекта. Причём проект нужен не для проформы, а для себя. В нём продумывается всё, от общего вида до мельчайших деталей. В том числе создаётся технологическая карта, в которой расписывается последовательность и содержание технологических операций.
ФОТО: vdomishke.ruСмотровая яма
Определение размеров
Размеры ямы определяются размерами автомобиля и гаража. Смотровая яма должна обеспечивать безопасность работающего, удобство при работе и лёгкость обслуживания автомобиля. Ширина траншеи должна быть такой, чтобы машина случайно туда не упала, но в то же время чтобы работнику там не было тесно. Это примерно на 40 см уже колеи колёс.
Глубина траншеи обычно делается 1,8 метра. Если работник невысокого роста, ему можно сделать подставку.
Длину траншеи рекомендуется делать примерно на 1,5 метра длиннее машины. Слишком глубокая и слишком длинная яма потребует больше финансовых вложений. Итого, обычно яма для легковушки имеет размеры 1,8 х 0,8 х 5 м. Толщина стен примерно 150 мм.
Разметка и рытьё котлована
Перед принятием решения о строительстве смотровой ямы следует разобраться с уровнем грунтовых вод (УГВ) на том месте, где запланирована яма. Если УГВ меньше 2 метров, яму строить нереально – её будет регулярно заливать водой. В этом случае придётся устанавливать металлический или пластмассовый кессон, но это дорогое удовольствие. Если УГВ более 3 метров, можно смело начинать строить яму.
В гараже на полу надо сделать разметку будущей траншеи. Ось ямы обычно совпадает с осью въезда машины в гараж. Причём размеры траншеи должны быть больше готовой ямы с учётом опалубки, стенок, подсыпок, гидроизоляции и др.
От характеристик грунта зависит трудоёмкость процесса выкапывания котлована. В случае глинистого грунта копать котлован можно с вертикальными стенами. Но если грунт песчаный, стены при копании всё время будут осыпаться. Придётся эту осыпь убирать, сохранять, а после создания стен и уборки опалубки засыпать её обратно в свободное пространство.
Если сам гараж ещё не построен, котлован легко может выкопать экскаватор. А если яма строится в уже существующем гараже, то копать придётся руками.

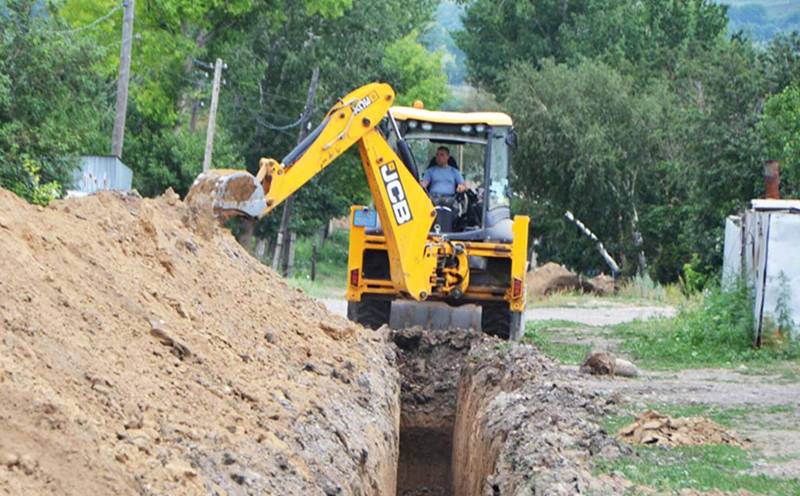

ФОТО: kamchat.infoКотлован копает экскаватор
Как избавиться от воды в подвале или смотровой яме
Главная причина заполнения ямы водой – первый водоносный слой, обычно уровень воды в нем обеспечивается подземными источниками, реками, озерами, особенно актуальна проблема весной, когда происходит таянье снега.
Дренажная система – отличный способ защиты своего гаража, она состоит из колодца, труб и траншей, спасающая от затопления даже при незначительном повышении уровня грунтовых вод. Устанавливается дренажная система при постройке гаража или при капитально ремонте. Кроме всего прочего, хороший дренаж – это надежная защита фундамента от разрушений и появления трещин.
Обеспечивается работоспособность системы трубами с больши́м диаметром сечения, диаметр такой трубы должен составлять не меньше 10 см, кроме этого, в трубе необходимо проделать несколько дырок, через которые вода будет поступать в трубу и по ней стекать в специально отведенный колодец.
Для эффективной работы системы важно выполнить такие условия:
- траншея копается с уклоном ниже пола по периметру гаража, чтобы вода беспрепятственно собиралась и стекала в колодец;
- систему необходимо подвести к канализации, так как собираться будет огромное количество воды;
- для фильтрации используется щебенка или геотекстиль, чтобы не забивалась труба.
Дополнительные работы
Кроме того, что яму надо выкопать и выполнить комплекс строительных работ, её ещё нужно обустроить – обеспечить абсолютную безопасность, удобство работы и хотя бы минимальный комфорт.
Способы гидроизоляции
При строительстве ямы приходится решать разные технические проблемы. Одна из них, из разряда важных и сложных, – это защита ямы от воды. Вода, в основном, поступает из грунта. Недаром первым шагом в процессе строительства ямы является решение вопроса: «А можно ли на этом месте яму строить?». Мы об этом уже говорили. Для этого необходимо ознакомиться с гидрогеологическими характеристиками того участка, на котором построен гараж.
Существует один технически интересный, но очень дорогой способ построить яму в месте, где уровень глубины грунтовых вод менее 2 м. Называется этот способ «строительство кессона». Кессон в данном случае – это непромокаемая коробка с внутренним размером, равным желаемой смотровой яме. Она сваривается из листовой стали или изготавливается из пластика, а затем загружается в котлован и закрепляется там крепко-крепко – так, чтобы не всплыла на пришедших в яму водах. Если хозяин гаража владеет методами сварки и в состоянии купить нужное количество стального листа, можно кессон сделать металлическим. Но его необходимо в два слоя покрыть горячей битумной мастикой.
Если уровень глубины грунтовых вод лежит глубже 2,5 м, можно смело строить яму и решать вопросы гидроизоляции обычным способом. На днище котлована формируется подушка из песка и щебня, на неё укладывается гидроизоляционный материал, который заливается бетоном. После застывания бетона выпущенные края гидрозащиты поднимаются вверх и прикрепляются к стене. Бетонную или кирпичную стену снаружи следует промазать двумя слоями горячим жидким битумом. Капли протекшей в яму воды должны самотёком собираться в специальный приямок, устроенный в одном из углов ямы. Приямок тоже нужно забетонировать. Вода из него откачивается насосом. Можно эту процедуру выполнять автоматически. В приямок устанавливается датчик влажности, который в нужный момент включает откачивающий насос.
Укрепление краёв и ограничители для колёс
И без воды у ямы имеются недруги. Края такой ямы (хоть бетонные, хоть кирпичные) под регулярной переменной нагрузкой имеют привычку постепенно разрушаться. Чтобы этого не происходило, нужно край по всему периметру ямы закрыть металлическим катаным уголком. Для этой годится уголок № 45–55. Из него по всему периметру варится рама, с внешней стороны к ней привариваются анкеры, при бетонировании пола они заливаются бетоном.
В тех местах, где при осмотре машины находятся её колёса, не помешает укладка дополнительных балок, иначе колёса продавят пол и разрушат край ямы. В тех местах будут надёжно устанавливаться домкраты.
Для безопасной установки машины на краях ямы требуется поставить ограничители. Можно устроить контрольно-предупредительный бортик над уровнем пола, который при нормальной установке машины будет находиться внутри колёсной колеи. Можно ограничиться невысокими столбиками
В любом случае места для колёс следует обозначить яркой, привлекающей внимание краской
Изготовление крышки
Машина не всегда стоит над ямой. И чтобы туда нечаянно кто-нибудь не провалился, яму следует закрывать прочной крышкой. В конструкции бортика ямы можно предусмотреть пазы, в которые будут вставляться доски.
Утепление
Работать на холоде неприятно и неэффективно, поэтому в холодное время на дно ямы можно ставить обогреватель или направлять туда поток воздуха от тепловентилятора. Но для более быстрого прогрева между грунтом и стенкой ямы следует закладывать теплоизолятор, например листы экструдированного пенополистирола (ЭПП).
Ниши и проводка для осветительных приборов
Для оперативного размещения инструментов и деталей в стенах ямы устраиваются небольшие ниши размером примерно 300 х 400 х 450 мм. Для легковой машины достаточно четырёх ниш в районе каждого колеса.
Для работы обязательно нужен свет, поэтому при изготовлении стен ямы надо предусмотреть места для размещения осветительных приборов и розеток. Направление света должно регулироваться.
Отделочные работы
Хорошо, если яма выглядит красиво и чисто. Для этого внутренние стены можно красиво оштукатурить или облицевать керамической плиткой. Деревом выполнить облицовку тоже можно, но его следует пропитать защитными реагентами и покрыть лаком.
Видео, как сделать гидроизоляцию ямы в гараже своими руками:
Если гараж с ямой уже построен
Если объект эксплуатируется, но появилась потребность в защите смотровой ямы от грунтовых вод, то можно сделать следующее:
- Промажьте пол густой мастикой, стены покройте более жидкой.
- Затем сделайте раствор из цемента, оштукатурьте стены. Все стыки нужно обязательно покрыть мастикой, нанеся ее толстым слоем.

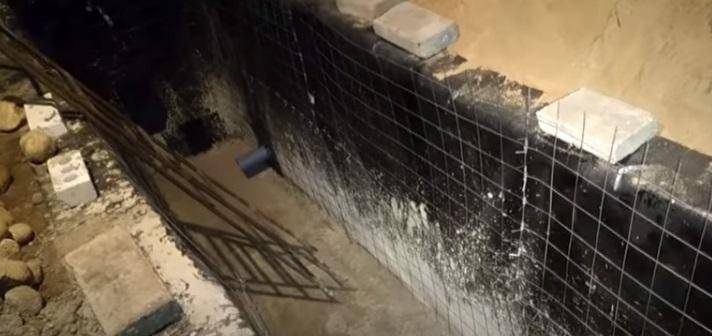

Если желаете придать жесткости покрытию, наносите штукатурку на каркас из арматуры. Толщина слоя может составлять 4 см. Если есть необходимость, нанесите на штукатурку антисептический состав. В работе лучше всего использовать гидростойкий, а не обычный цемент.
Проникающая защита безопасна, она предотвратит подтопление гаража. Наносить смесь нужно на влажный бетон, так капилляры будут закрыты кристаллами. Такой способ вы можете использовать для защиты даже старых поверхностей.
Перед обработкой все пол и стены очистите от загрязнений, удалите пятна. Это позволит открыть поры. Состав лучше всего наносить слоями, для работы используйте шпатель. Вы можете использовать в труднодоступных местах кисть. Сверху гидроизоляцию покройте штукатуркой из цемента. Для ремонта щелей подойдет специальный состав для инъекций. Производители предлагают ряд материалов на основе полиуретанов.
Соблюдая правила, вы без труда разберетесь, как сделать смотровую яму в гараже если близко грунтовые воды. Это позволит вам неплохо сэкономить.
Если на участке высокий уровень грунтовых вод, перед тем как построить гараж, нужно серьёзно рассмотреть разные варианты действий.
Высокий уровень грунтовых вод – проблема распространённая. Для того чтобы оказать негативное воздействие на постройку, уровню грунтовых вод необязательно быть высоким всегда. Он может значительно повышаться раз в несколько лет на несколько недель. Этого вполне достаточно, чтобы подтопить подвал в доме, смотровую яму в гараже, погреб. Кроме того, вода может оказать разрушающее воздействие на фундамент, если её подъем не был предусмотрен при проектировании.
Грунтовые воды могут стать причиной сырости в подвале и разрушения фундамента
Ну и конечно же, вызванная близостью грунтовых вод сырость в смотровой яме может привести к тому, что ваш автомобиль буквально сгниёт в новеньком гараже.
Обустройство
Пошив одежды, штор, чехлов и прочих вещей
Данный формат бизнеса подойдет людям, умеющим шить. Другой вариант – нанять профессиональную швею. Во втором случае большую часть прибыли будет забирать работник. Сегодня активно развиваются ниши пошива одежды для домашних животных – кошек, собак.
Первоначальные вложения составят порядка 50 тысяч рублей. Основная их часть пойдет на закупку оборудования.
Для работы потребуется:
- Швейная машина.
- Оверлок.
- Специальные ножницы.
- Материалы (нитки, пуговицы, молнии, замки, ткани и элементы отделки).
Работать можно по следующим схемам:
- Изготавливать товары на заказ.
- Шить изделия на продажу.
- Совместить два первых варианта.
Очень важно на первоначальном этапе найти клиентов, поэтому часть затрат пойдет на рекламу собственного ателье. Важная особенность: пошив одежды относят к перечню бытовых услуг, поэтому если организация работает только с физическими лицами, то в качестве формы налогообложения необходимо выбирать ЕНВД. Важная особенность: пошив одежды относят к перечню бытовых услуг, поэтому если организация работает только с физическими лицами, то в качестве формы налогообложения необходимо выбирать ЕНВД
Важная особенность: пошив одежды относят к перечню бытовых услуг, поэтому если организация работает только с физическими лицами, то в качестве формы налогообложения необходимо выбирать ЕНВД.
Плюсами такого бизнеса можно считать высокую отдачу и доходность. Минусами или скорее сложностями являются: необходимость искать квалифицированный персонал, затраты на рекламу (особенно на начальном этапе).
План и типоразмеры смотровой ямы
Способы гидроизоляции подвала и смотровой ямы гаража
При отсутствии или некачественном проведении гидроизоляционных мероприятий во время строительства гаража смотровая яма и подвал могут стать местом сбора грунтовых вод, причиной увлажнения стен, образования и развития плесени.
Существует три основных типа гидроизоляционных мероприятий, осуществление которых позволяет решать проблемы различного типа:
- Безнапорная гидроизоляция предназначена для защиты помещений от паводков и атмосферных осадков. Работы по её осуществлению заключаются в нанесении битумных мастик на пол и стены.
- Противонапорная гидроизоляция направлена на защиту подземных помещений от попадания в них грунтовых вод. Для решения этой задачи сооружают гидроизоляционный пирог, состоящий из 3-х слоев шламового раствора, перемежающегося с битумными мастиками.
- Противокапиллярная гидроизоляция защищает пол помещения от проникновения влаги по капиллярам. Состав мероприятий – гидроизоляция трещин и швов, обработка поверхностей составами глубокого проникновения.
Гидроизоляция стыков и трещин играет важную роль в общем обеспечении защиты подземных гаражных помещений от проникновения влаги.
Что делать, если в гараж попала вода?
Дождевая вода в гараже или грунтовая — ещё не повод для паники. Правильно установленная дренажная система позволит воде уходить, так и не попав в помещение. Существует 2 системы дренажа:
- внешняя;
- внутренняя.
Суть первой заключается в том, что нужно вырыть глубокую траншею шириной 40 см. по внешнему периметру гаража. Дно траншеи должно быть ниже уровня пола примерно на 40 см. Через каждые 2 метра бурятся скважины до глубины залегания материнского песка. В них устанавливаются полимерные трубы, предварительно обернутые в геотекстиль.
Выходные отверстия труб должны быть защищены мелкой сварной решеткой во избежание попадания твёрдых материалов внутрь. На дно траншеи укладывается геотекстиль, затем насыпается щебенка и ее слой нужно обернуть краями геотекстиля. Траншея засыпается гравием.
Внутренняя система дренажа отличается тем, что работы происходят внутри помещения. Чтобы вырыть траншею, потребуется вскрыть пол. Траншея получается небольшой глубины — 40-50 см. Трубы диаметром 20-110 мм. укладываются горизонтально. На каждой из них должны быть отверстия по 4-5 мм. по всей трубе.
На каждый метр соблюдается 3 мм. уклона. Трубы укладываются на слой щебня. Они должны быть направлены к сливному колодцу, который можно купить в готовом виде или сделать самому.
Сверху трубы снова засыпаются щебнем, заворачиваются в геотекстиль и засыпаются песком. Сливной колодец оборудуется насосом, который срабатывает, когда вода в нем достигает критической метки.
Стены ямы можно обработать жидкой резиной. При процессе распыления она образует прочный водонепроницаемый слой толщиной 1-3 мм. После первого распыления действия можно повторить. Такой защите не страшны ни температурные перепады, ни вода. Служит она до 50 лет.
Течет гараж: что делать? Надо правильно покрыть кришу. Если хотите узнать подробнее, смотрите ниже видео:
Какой способ гидроизоляции выбрать, решать хозяину гаража. Если на этапе строительства были предусмотрены все детали и мелочи, то повторные работы по гидроизоляции понадобятся только через несколько лет. Если гараж протекает уже через несколько месяцев, то это говорит о том, что при строительстве были допущены ошибки.
Бетонная смотровая яма своими руками
Это один из самых популярных вариантов обустройства. Процесс подробно описан в видео ниже.
При выборе размеров для котлована необходимо учесть планируемую толщину стенок и увеличить глубину смотровой ямы на толщину песчано-гравийной подушки.
Котлован немного (или достаточно сильно, с углом до 30 градусов при сыпучем грунте) расширяется кверху.
После получения углубления необходимых габаритов в рыхлом грунте имеет смысл обмазать стенки глиной – это помешает им осыпаться в процессе дальнейших работ.
На выровненное дно засыпают 6…10 см щебня и столько же песка, слои трамбуют вручную или с применением механической трамбовки. Далее заливают первичный слой бетона – «молоко» для скрепления трамбованной подушки. Сразу же организуют гидроизоляцию. На фото показано два слоя – обычная полиэтиленовая пленка на дне и более солидная на дно и всю высоту стенок с захлестом на пол гаража. Стыки и углы ОБЯЗАТЕЛЬНО проклеиваются и делаются внахлест.
После этого укладывают армирующую сетку и заливают основной слой.
Для бетонирования стенок потребуется опалубка. Поскольку важна внутренняя поверхность ямы, опалубку устанавливают изнутри, предварительно закрепив на стенках котлована армирующую сетку.
До бетонирования необходимо установить вытяжную и приточную трубы вентиляции.
Также устанавливаются короба с заключенными в гофро-рукав кабелями подачи электроэнергии.
После установки опалубки выполняется бетонирование.
Желательно одновременно выполнить бетонирование всего пола в гараже – это сократит время на обустройство.
После набора бетоном проектной прочности (хотя бы 50…60%) можно убрать опалубку, проверить свободный проход воздуха в вентиляционные трубы, положение и работоспособность электропроводки.
В нишах обустраивают розетки и светильники.
Стены штукатурят изнутри и окрашивают (по желанию). Монтируют дощатый настил на яму.
Обратите внимание: дощатые крышки делаются из отдельных частей. Так удобнее поднимать их по мере необходимости, проще заменять поврежденные части
Деревянные детали смотровой ямы обязательно следует обрабатывать антисептиком.
