Виды автоматических ворот
Секционные ворота
Это универсальный тип, подходящий и для установки на предприятии, и для частного применения, для дома или установки в гаражных помещениях, Отличаются высокой надежностью, защищены от воздействий неблагоприятных погодных условий. Могут управляться как автоматически, так и вручную, а механизм рассчитан на несколько открываний в день и обладает большой устойчивостью к серьезным нагрузкам, что позволяет использовать ворота в промышленных помещениях. Функционал ворот может быть расширен благодаря возможности установки в них дополнительных дверных и оконных проемов. Установка автоматики на секционные ворота требует соответствия типу подъема ворот – низкий, высокий или стандартный, наклонный или вертикальный.
Для ворот такого типа подходят цепные и вальные приводы. Вальные приводы более мощные, они необходимы, когда полотно имеет большой вес, а также в случае нагрузок высокой интенсивности. Цепные приводы больше применяются в быту, подходят для ворот с низким и стандартным типом подъема.
Подъемно-поворотные ворота
Оснащены подъемно-поворотным механизмом и могут быть установлены в помещении любого типа, так как отличаются простой эксплуатацией и оптимальным соотношением цены и качества. Их полотно представляет собой цельную конструкцию, занимающую все пространство проема. Принцип открывания прост – перемещаясь по специальным направляющим, ворота меняют свое положение с вертикального на горизонтальное. Поэтому такой тип ворот подразумевает отсутствие каких-либо препятствий на пути движения полотна.
В сравнении с другими типами, подъемно-поворотные ворота не так хорошо сохраняют тепло, а установка подходит только для прямоугольных проемов. Если же произойдет частичная поломка, потребуется полная замена ворот. Кроме того существуют ворота подъемно-гильотинного типа, — в данном случае полотно перемещается по принципу гильотины снизу-вверх по внешней стене помещения.
Откатные или сдвижные ворота
Такой тип конструкции отличается высокой надежностью, стойкостью к погодным воздействиям, и лучше всего подходит для установки в условия ограниченного пространства. Ворота оснащены прочным механизмом, способным выдерживать большие нагрузки.
Автоматика для откатных ворот обычно устанавливается на специальную площадку для привода или фундамент. При выборе привода стоит учитывать вес ворот.
Распашные ворота
Конструкция отличается бесшумностью и легкостью открывания и закрывания, но требует свободного пространства. Теплоизоляция поддерживается за счет пластикового профиля, закрывающего просветы в конструкции. Для распашных ворот производятся приводы двух видов – линейные и рычажные (электромеханические, гидравлические).
Рычажные не боятся мороза, оснащены рычагом, могут открываться и наружу и внутрь. Линейные требуют меньше места для монтажа. При подборе автоматики необходимо учитывать площадь полотна ворот. Кроме того, автоматику распашных ворот необходимо содержать в чистоте, особенно в зимний период, очищать от снега.
Автоматические роллетные или рулонные ворота
Представляют собой гибкое полотно, скатанное в рулон. Конструкция отличается повышенной теплоизоляцией, упругостью и прочностью, большими размерами (бывают шириной до 11 метров, и высотой до 9 метров). При этом ворота достаточно компактны, благодаря способности скручиваться в рулон. Подходят для частного применения, на участках, в домах, гаражах и для крупных помещений, предприятий.
Могут быть смонтированы снаружи помещения и внутри него, а также в оконные проемы — так они не только заменят собой ставни, но и обеспечат безопасность, защищая от проникновения (актуально для жителей частных домов и коттеджей, или живущих на первом этаже здания).
Пошаговая инструкция по установке автоматики на распашные ворота
Средства защиты
При наличии сканера можно взломать систему и проникнуть на территорию незаконным путем. Защитить код от воровства допустимо приобретением более дорогой и качественной модели пульта для открытия любого шлагбаума.

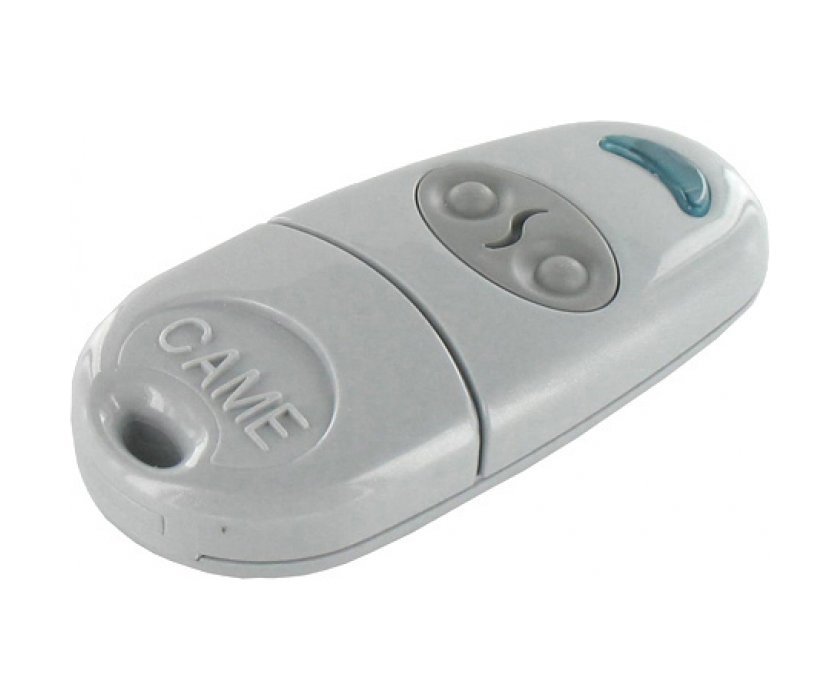

Сложные системы управления снабжены роллинг-кодом. Такие модели не фиксируют сигнал и выпускаются в ограниченном количестве. Каждому брелоку присваивается порядковый номер, и создается уникальный файл. При потере устройства его данные блокируются через компьютерную программу, и он перестает работать.
Постоянная смена кодировок в программе позволяет защитить имущество владельца такого механизма. Злоумышленникам не удастся подобрать код к системе. Стоимость такой конструкции не особенно отличается от других устройств аналогичного типа.
Кнопочные посты и концевые выключатели
Управление приводом осуществляется одним или несколькими кнопочными постами. Фазный провод пропускается через последовательно соединенные нормально закрытые контакты кнопок «Стоп», что необходимо для возможности обрыва цепи удержания катушек с любой кнопки.
Далее питание поступает на нормально закрытые контакты кнопок «Пуск» и «Реверс», затем с клемм каждой кнопки подается питание на нормально открытую пару противоположной. Эти контакты управляют включением катушек соответствующих пускателей. Перекрестное подключение через размыкающие контакты необходимо, чтобы избежать непреднамеренного встречного включения пускателей.
Чтобы привод сам и своевременно выключался, когда ворота достигают крайних точек открывания и закрывания, электрическую схему нужно дополнить концевыми выключателями. Подойдут выключатели ВПК-2112 или МЕ 8104 с одним нормально закрытым контактом. Рекомендуется использовать изделия, оснащенные роликом.
Концевые выключатели нужно жестко закрепить на стационарной раме ворот таким образом, чтобы ролик находился в 1–2 мм от любого продольного элемента ворот. Это может быть несущая рама или рельсовая направляющая, главное, чтобы боковая поверхность была абсолютно ровной. Ворота нужно поставить сначала в открытом, затем в закрытом положении и отметить места контакта с роликами.
Примечание! Поскольку массивные ворота продолжают движение по инерции, рекомендуется сместить метки на несколько сантиметров в обратную сторону, чтобы концевик срабатывал с небольшим упреждением.
По нанесенным меткам нужно наварить небольшие выступы, высота которых будет достаточной для уверенного срабатывания выключателя
Также важно, чтобы метка имела достаточную длину и удерживала ролик, а не проскакивала через него, кратковременно включая концевик. Выключатель должен находиться в положении срабатывания вплоть до начала движения в обратную сторону, когда он сойдет с метки и снова замкнет цепь

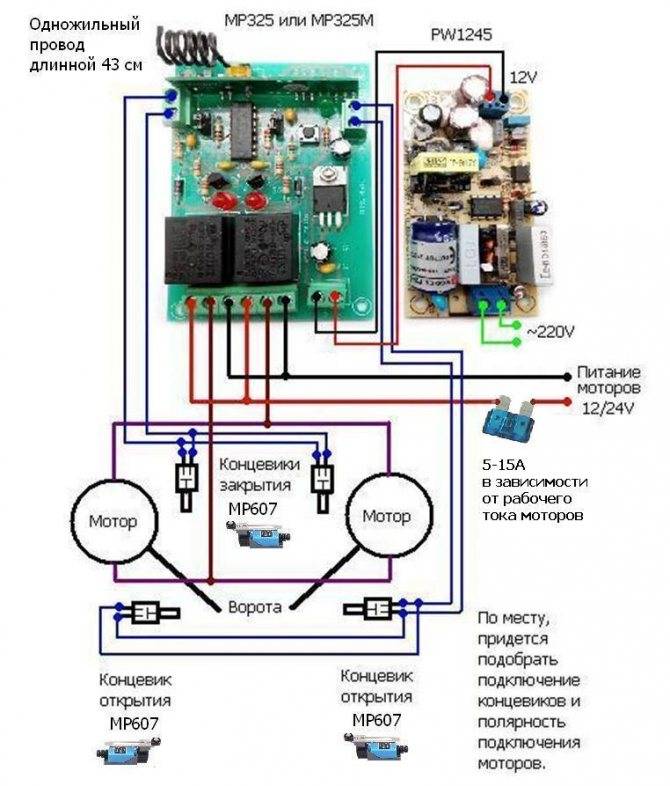

Электрическое подключение концевых выключателей можно выполнить двумя способами.
Способ № 1. Нормально закрытые контакты соединены последовательно и включены в цепь удержания катушек контактора. Место включения находится между последовательно соединенными кнопками «Стоп» и нормально открытыми контактами пускателей. Недостаток такого способа в том, что при включении ворот требуется определенное время удерживать кнопку нажатой, пока выключатель не выйдет из положения срабатывания.
Способ № 2. Подразумевает независимое включение концевиков в цепи удерживания катушек каждого пускателя. Нормально закрытый контакт выключателя расположен по схеме между нормально открытым дополнительным контактом пускателя и клеммой катушки. Также допускается ставить выключатель в цепь электрической блокировки: между катушкой одного и нормально закрытым контактом второго пускателя. Таким образом, выключатели работают независимо друг от друга, а значит, не требуется задержка времени при включении привода.
Особенности устройства
Из особенностей распашных ворот выделяются:
- традиционное крепление створок положительно сказывается на долговечности конструкции;
- благодаря угловому соединителю исключается возможность провисания профиля;
- специальное покрытие профиля, которое является защитой от ржавчины;
- скрытые крепежи, благодаря чему обеспечивается красивый вид и снаружи, и внутри;
- обширный набор расцветок конструкции.
Важная особенность устройств автоматики – расчет на ту или иную массу ворот.
Прежде, чем выбирать электропривод, учтите такие факторы:
Размер створок
Главный показатель электромотора – мощность, она рассчитана на габариты створок. Ориентируйтесь не на средние, а на максимально возможные величины. В другом случае оборудование без запаса прочностных характеристик, быстро выйдет из строя.
Например, если створка более 100 кг, а электродвигатель выбирается на 200 кг, она прослужит недолго. Особенно возрастет нагрузка на движок при ветрах. Запас по весу нужно выбирать трех-четырех кратный. В случае со 100-кг воротами это 600-800 кг. Эти автоматические системы дорогие, но вам не придется ремонтировать установленное устройство.
Частота открытий/закрытий
Обычный жилой дом вполне обеспечить привод с интенсивностью 30 процентов. Если автоматика выбирается для промышленных территорий, рассматривайте приводы до 50 процентов запаса на интенсивность.
Стоимость движка для распашных створок должна соответствовать особенностям мощности, прочности и надежности. При желании сэкономить умельцы выбирают самостоятельное изготовление автоматики. Для работ используются готовые профлисты и рычажная приводная система. Если распашные ворота и забор во дворе уже установлены, то необходимо чтобы при их работе была легкой, без трудностей.
Самостоятельное изготовление привода возможно со следующими узлами и запасными частями:
- двумя поворотными движками доводчиками от Газели 3302 Катран с электроуправлением;
- питающим кабелем с двужильным сечением 2,5мм, его длины должно хватить до точек установки блока питания и соединителей Wago -4 шт;
- блоком питания – можно использовать компьютерный;

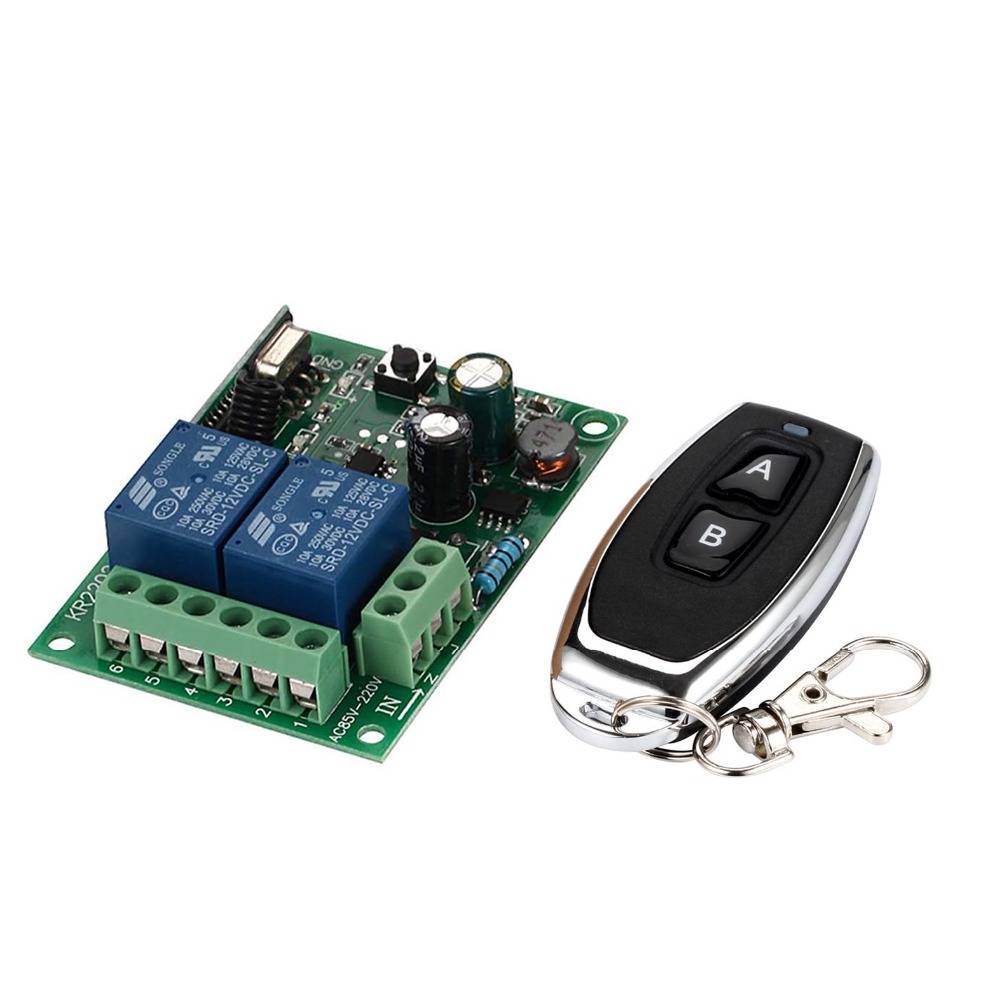

- радиоканалом управления – настраивается при помощи простого реле – одно или двухканального;
Механизмы движков крепятся кронштейном из уголка 40-20 мм. Конструкция редуктора соединяется с верхней частью ворот при помощи рычага, который изготавливается из газовой опоры-стойки.
Если электромеханический привод покупный, перед установкой устройство переводят в режим ручного управления. Для этого используется ключ, который обычно прилагается к устройству. Такое действие облегчит смену положения штока. После этого переместите механизм до максимальной отметки и укрепите на опорах створки ворот.
Подведите электропровода и перейдите к испытательному этапу. Когда механизмы будут отлажены на нужное автозакрытие, оборудуйте ворота замком-шпингалетом. В случае затруднения работы электромеханики, с открытием створок можно будет справиться вручную,.
Приводы для автоматизации
Исполнительный механизм, приводящий в движение всю систему, может быть разных видов:
- кривошипно-шатунный;
- с винтовой (червячной) передачей;
- с рейкой, зубчатым колесом;
- цепной передачей.
Для распахивающихся створок
Для создания распашной конструкции часто применяют приводы, относящиеся к линейной или рычажной группам. Чаще всего используют первую разновидность, она легко монтируется на распашные двустворчатые ворота, может двигаться в любую сторону. Здесь часто применяются самостоятельные изобретения, имеющие в своей основе винтовые передачи.
Когда полотно ворот навешано на столбы из кирпича или камня, используют рычажный механизм, он нее требует создания определенной точки опоры. Здесь применяют приводы, взятые с автоматических стеклоподъемников.
Автоматика для сдвижного полотна
Автоматика на ворота для сдвижения полотна может использовать устройства заводского производства. Оно будет включать в себя такие элементы:
- привод;
- рейка зубчатого вида;
- блок управления, оснащенный датчиками.
Как устанавливается автоматика?
Сначала выбираем место для установления электропривода. Нам потребуется основание монтажа, идущее в наборе. Устанавливаем на него привод. Потом устанавливаем все это на швеллер между каретками. Затем настраиваем автоматику ворот в рабочее положение, чтобы определить место для установки привода. Следует положить на рейку с зубцами электропривод, проследить, вычислить, куда нужно направить привод, чтобы рейка с зубцами расположилась в середине шестеренки и закрепилась на трубе профиля на наружном каркасе.
Место рассчитано. Кладем на него все остальное оборудование для монтажа и привариваем по периметру. Иногда привод следует приподнять для установки на несколько см повыше. Для этого берем профильную трубу и привариваем к ней привод. Размер трубы берем необходимый (40х20, 50х50, 60х30 и т.д.). После установки швеллера на монтажную основу привариваем к нему электрический привод и закрепляем с помощью болтов.
Выбор компании для монтажа автоматики ворот
Другие решения для гаражных ворот
Возможно, идея автоматизировать доступ в свой гараж не для вас. В этом вся прелесть умных домов, здесь нет предписанного решения, просто то, что лучше всего соответствует вашим потребностям. Если вам не нравится интеллектуальный механизм открывания гаражных ворот, вы можете подумать о системе входа без ключа или простом комплекте для мониторинга. Мы рассмотрим каждый из них, чтобы завершить наш взгляд на умные гаражные ворота …
Системы бесключевого доступа
Возможно, вам не интересно использовать свой смартфон или приложение для управления воротами гаража. Системы бесключевого доступа позволяют выбирать и распределять числовой код, поэтому вы полностью контролируете, кто входит в вашу собственность через ворота гаража. Непосредственным преимуществом этого типа системы является то, что вы можете выходить на улицу, не обременяя себя ключами. Вы также сможете установить несколько кодов, поэтому это идеально подходит для больших семей, а также для недвижимости, сдаваемой в аренду на Airbnb или аналогичной. Главное помнить, что система входа без ключа не делает систему безопасности гаражных ворот. Вы просто заменяете один тип доступа другим. Эти системы доступа без ключа, безусловно, имеют свое место в качестве дополнительного уровня удобства, чтобы облегчить вашу жизнь, но как насчет того, чтобы следить за тем, кто дома?
Комплекты для мониторинга
С комплектом для мониторинга вы будете получать оповещения на свой смартфон, если ваш день остается открытым, хотя этого не должно быть. Сохранение контроля над любыми нарушениями безопасности на расстоянии безгранично упрощается, когда вы можете получать оповещения в приложении и часто просматривать записи о своем входе, если вы используете комплект для мониторинга вместе с другими устройствами в своем умном доме. Вы не получите никакой помощи, когда дверь будет физически открыта для вас, но если вы хотите быть в курсе того, кто стоит за дверью, даже если вас нет дома, подумайте о простом комплекте для наблюдения за воротами гаража.
Внешний вид и цветовая палитра гаражных ворот АЛЮТЕХ
В оформлении секционных ворот мы также предоставляем заказчикам впечатляющий выбор. Основной элемент для
экспериментов со стилем — полотно из сэндвич-панелей. Его внутренняя сторона по умолчанию будет бело-серой,
близкой к RAL 9002 (возможна окраска и в другие цвета из палитры RAL). Для наружной стороны в палитре
дизайн-решений есть до 40 вариантов: 5 рисунков полотна, от 2 до 10 стандартных цветов по шкале RAL, 3 оттенка
«под дерево».
Для начала заказчик подбирает нужный рисунок поверхности секции. Это может быть универсальный для классической и
современной архитектуры S-гофр. L-гофр и M-гофр отлично сочетаются с фасадами домов, возведенных в стиле
«модерн». Редкое и особенно стильное украшение ворот — филенчатые секции формата «кассета».
S-гофр
M-гофр
L-гофр
Микроволна
Филенка
10 стандартных цветов гаражных ворот*
RAL 9016
RAL 1015
RAL 9006
RAL 6005
RAL 3004
RAL 5010
RAL 8014
RAL 8017
RAL 7016
ADS 703
* для ворот с рисунком микроволна, S-гофр
Тёмный дуб
Тёмная вишня
Золотой дуб
Ворота «под дерево» – цифровая печать
Песочный дуб
Мореный дуб
Ирландский дуб
Рустикальный дуб
Светлый дуб
Винчестер темный
Винчестер светлый
Рустикальная вишня
Махагон
Горная сосна
Орех
Антик
Орегон
Красный кирпич
Серый бетон
Натуральный мрамор
Светлый сланец
Винтажный кирпич
Индивидуальные изображения, предоставленные заказчиком – цифровая печать
* изображения носят иллюстративный характер
Цвет готового изделия может незначительно отличаться по оттенку от изображения на
мониторе. Это связано с индивидуальными настройками монитора, а также с разницей восприятия человеком
излучаемого и отражаемого света.
ГК «Алютех» оставляет за собой право не исполнять заказы по нанесению изображения на
полотно ворот, если нарушаются правила печати и положение об авторских правах.
Декоративную окраску для ворот выполняют на специализированном оборудовании в заводских условиях. Указанные
цветовые решения ‒ RALxxx ‒ близки к карте RAL. В качестве дополнительной опции заказчик вправе выбрать окраску
в другие цвета: всего более 230 вариантов. Для защиты окрашенного полотна от выгорания, выцветания и
растрескивания используют полиуретановое покрытие ПУР-ПА.
Закладная для откатных ворот
Установка откатных или сдвижных ворот отличается необходимостью соответствующим образом подготовить проем. Что входит в эту работу?
Во-первых, это подготовка основания или закладной. Это все равно что сделать фундамент для дома. Данная закладная – основной якорь всей конструкции.
Закладная представляет из себя капитально забетонированный 16-й швеллер. Высота швеллера — это ноль будущего въезда.
Если въезд будет впоследствии выложен плиткой, закладывайте швеллер выше существующей нулевой отметки на высоту плитки. Чтобы бетон при заливке полностью попал под швеллер, опалубку нужно делать в уровень с ним.
Глубина такого фундамента зависит от глубины промерзания в вашем регионе. Например по Москве и Московской области, специалисты заглубляют на 1,5м, плюс 20см на песчаную подушку.
Ошибка №1
Если вы этого не учтете, то впоследствии возможно выпирание фундамента с нарушением свободного хода ворот или даже их клин.
Капитальная полимеризация бетона происходит в течение 28 дней. Для качественной работы, что называется на века, желательно выдерживать эти сроки, и устанавливать ворота уже на бетонное основание, которое полностью набрало свою прочность.
Однако мало у кого хватает терпения на такие сроки, но хотя бы неделю выдержать необходимо.
Перед заливкой бетона, четко выставьте и закрепите с помощью дополнительных отрезков арматуры швеллер, чтобы он у вас не ушел в сторону.
При этом саму закладную вовсе не обязательно обваривать целой паутиной металла.
Особой прочности это не добавит и она никак не спасет при недостаточной глубине и пучении по касательной. А такая сила может достигать нескольких тонн на 1м2.
Она легко поднимает и ломает стены гаражей и домов, что уж говорить о каких-то воротах.
Поэтому вертикальных арматурин 12-16мм2 бывает вполне достаточно.
Длину приямка под фундамент рассчитывайте по формуле: длина всего проема разделенная пополам.
Например, у вас ширина ворот 4м. Значит вам нужно подготовить приямок длиной около 2м. Его ширина должна быть 40-50см.
На стандартную яму для таких ворот уходит порядка 2м3 бетона.
Сами ворота никогда не приходят в готовом виде. Створку придется собирать у себя на участке.
На заводском изделии все технологические отверстия уже подготовлены, поэтому следуя схеме инструкции, проблем с монтажом у вас возникнуть не должно.
При сборке самое главное четко контролировать геометрию.
Ошибка №2
Здесь нужно придерживаться следующего правила – все диагонали створки не должны отличаться между собой более чем на 5мм.
Центральная часть может заполняться различными материалами:
профнастил
Крепится при помощи саморезов или заклепок.
Чтобы листы при движении ворот не дребезжали в местах стыков, все щели и пространства можно заполнить силиконовым герметиком. Или просто подложить уплотнитель.
штакетник
глухое заполнение, типа филенки
Для упрочнения всей конструкции, зачастую применяют тросовую оттяжку. Ею можно легко отрегулировать требуемое соответствие по диагоналям.
Ошибка №3
Если же вы привариваете профиль в качестве укосин, будьте осторожны! При недостатке опыта, сварочные швы могут повести металл и нижнюю направляющую.
А еще ворота начнут постукивать в этих местах, как поезд на рельсах.
Автоматические откатные ворота консольного типа
Такие ворота устанавливают там, где необходимо проведение проверки или досмотра транспортных средств и людей, когда въезд или вход на охраняемую территорию ограничен. Такие устройства применяются для охраны частных или производственных территорий.Принцип работы автоматических откатных ворот консольного типа заключается в том, что в процессе открытия они двигаются в правую или левую сторону, направляясь вдоль существующего ограждения. Движение происходит по укреплённым в фундаменте рельсовым опорам, по которым перекатываются прикреплённые внизу полотна ролики. Когда ворота закрыты, то между нижней кромкой полотна и поверхностью земли образуется небольшой просвет, размеры которого достигают 100 мм. Для предохранения роликов от атмосферных осадков, пыли, грязи используют специальный профиль. Когда ворота открыты, то они удерживаются в этом положении направляющими, которые крепятся к самому ограждению либо непосредственно к наружной поверхности здания. Автоматические откатные консольные ворота изготавливаются разных размеров. Если возникает необходимость, то ширина проёма, который необходимо перекрыть, может достигать 12 метров. Этот размер можно увеличить в 2 раза, если сделать так, что две створки ворот будут открываться в противоположные стороны. Как правило, для управления такими воротами используется электропривод, но при необходимости ворота достаточно легко открываются вручную.Подобный тип ворот хорошо себя зарекомендовал, особенно в климатических условиях России и Украины.
Виды
Автоматику секционных ворот можно разделить на:
гаражную (потолочные приводы, используемые в бытовых условиях);
промышленную (варианты, используемые в воротах с большими площадями и высокой интенсивностью использования).
Если вам когда-либо приходилось открывать тяжелые створки ворот в дождь или мороз, тогда вы понимаете основные преимущества наличия электропривода. Открывание ворот нажатием одной кнопки на пульте дистанционного управления, не оставляя салона автомобиля, является удобным, комфортным и безопасным. Именно поэтому сегодня многие решают установить автоматику. Современная автоматика может программироваться на:
- полное или неполное открытие (режим «калитки»);
- автоматическую блокировку;
- освещение зоны въезда;
- звуковые сигналы.
Практически все приводы оснащены функцией обнаружения препятствий, предотвращая закрывание конструкции, если в рабочей зоне находится какой-то объект. Также существует дополнительное оборудование (например, сигнальные лампы, фотоэлементы), которое повышает уровень безопасности работы систем управления конструкциями.
Установка распашных ворот
У распашных ворот отсутствуют колеса, ролики и направляющие, за счет чего нет необходимости специально для них подготавливать фундамент, как в случае откатных. Среди материалов для монтажа распашных ворот стоит выделить:
- Профильные трубы с сечением 60х30, 40х30 мм;
- Швеллер или профильная труба размерами 100х100 мм;
- Материал для обшивки. Это может быть дерево, профнастил и т.п.;
- Арматура диаметром 14 мм;
- Электроды;
- Кирпич;
- Раствор из цемента, песка и щебня.
Инструменты:
- Лопата;
- Сварочный аппарат;
- Болгарка;
- Уровень;
- Измерительный инструмент;
- Шуроповерт.
Прежде чем устанавливать распашные ворота, сделайте замеры, подготовьте место для монтажа. Выкопайте 2 ямы для опорных столбов. Они должны стоять ниже, чем промерзает почва примерно на 1,2 метра. Ширина составит 30 см. На дно ямы насыпьте щебень. Затем опустите опорные столбы в яму.
Можно использовать металлические трубы или швеллер. Залейте столбы бетоном (на ведро цемента 3 ведра щебня, 3 — песка). Если планируете ставить электропривод, то просверлите под него дырку и установите изоляционную трубку.
Распашные ворота с автоматикой чертежи
Далее приварите к столбам опорные пластины. На них будут крепиться петли. Понадобится 4-8 петель. Их количество зависит от веса и размера створок.
Затем нужно подготовить створки. Сварить прямоугольный каркас по ширине ворот. Сначала его нужно сделать слитным. По центру приварить еще 2 трубы. Между ними должен быть промежуток от 5 до 10 мм. Затем нужно распилить каркас между центральными трубами. К створкам приварить петли и навесить полотно на опорные столбы.
Комплект для автоматического открывания ворот
Потолочные и вальные приводы
Потолочный привод удобен тогда, когда ворота не используются интенсивно, например, в частных домовладениях. Бальный привод мощнее, его конструкция весит больше. Обычно такой привод используется на промышленных объектах, например, в автосервисах или на автомойках. Если вы часто пользуетесь гаражом, такой привод будет уместен. Но стоит учитывать, что потолочная автоматика проще в эксплуатации и стоит дешевле.
Автоматические приводы могут быть оснащены фотоэлементами, которые реагируют на движения. Антенное устройство позволяет увеличить радиус действия пульта дистанционного управления на несколько десятков метров. К слову, пульты управления для приводов тоже бывают разные. Самый удобный — в виде брелока: прикрепите его к связке ключей, и не придется сталкиваться с вечным вопросом «А куда же я дел пульт?»
Приобретая автоматический привод для ворот, необходимо обратить внимание на производителя устройства. Ведь оно выполняет важную функцию защиты вашего автомобиля, а такое кому попало не доверишь. Надежным и хорошо зарекомендовавшим себя брендом является компания Doorhan
Важная особенность автоматических приводов Doorhan — то, что они полностью адаптированы к погодным условиям российских широт и безупречно работают при любой погоде
Надежным и хорошо зарекомендовавшим себя брендом является компания Doorhan. Важная особенность автоматических приводов Doorhan — то, что они полностью адаптированы к погодным условиям российских широт и безупречно работают при любой погоде.
Еще один производитель, пользующийся заслуженной популярностью у владельцев гаражей — это An-Motors. Автоматические приводы этого бренда отличает простота и удобство эксплуатации, они радуют глаз современным дизайном и могут быть оснащены полным набором аксессуаров — фотоэлементами, пультами, сигнальные лампами.
Важная особенность обоих вышеупомянутых брендов: они умудряются совмещать высокое качество с доступной ценой.
Характеристики автоматических ворот
К достоинствам автоматических ворот относится:
- Простота управления, осуществляемая пультом дистанционного управления (ДУ) не покидая салона автомобиля.
- Экономия времени.
- Возможность использования дополнительных функций, примеру установка определенного временного промежутка, через который ворота должны закрыться.
Стоимость автоматических ворот с ДУ зависит от их:
- типа;
- размера;
- комплектации;
- производителя.
Управлять воротами с ДУ можно не выходя из автомобиля
Разнообразие современных типов автоматических ворот представлено следующими типами:
- Распашные ворота.
- Откатные ворота.
- Подъемные ворота.
Каждый их данных типов ворот имеет свои особенности и назначение, преимущества и недостатки. Выбирая автоматические ворота, следует учитывать характеристику их конструкции и условия использования.
Преимущества и недостатки
Выбор автоматики
В зависимости от используемого типа ворот выбирается соответствующая автоматика. Автоматику разделяют на два основных вида по методу прилагаемого усилия:
1. Линейная. Такой привод подходит для распашных створок весом до 3 т и устанавливается внутри помещения, в проеме. Принцип работы основан на изменении длины навесных активаторов при открывании ворот гаража. В действие приводится пультом ДУ или контактным выключателем. Линейная автоматика разделяется на два подвида: червячную и гидравлическую.
Открывать автоматические ворота можно даже используя приложение на телефоне
2. Рычажный. Привод монтируется изнутри или снаружи. Работает благодаря прямому толкателю, усилие которого передается на ворота с помощью изогнутых рычагов. Является более надежным устройством и подходит для установки на мощных и больших по размеру воротах.
Дополнительно все приводы оснащаются специальным маячком, сигнализирующем о начале их работы.
От качества работы автоматики, используемой для установки гаражных ворот, зависит безопасность сохранности автомобиля. Поэтому стоит подходить к ее выбору осмысленно и с учетом следующих рекомендаций:
Приобретать автоматику рекомендуется у производителя, профессионально занимающегося разработкой данных устройств.
Гарантийный период на приобретаемую автоматизированную систему должен составлять – 5 лет.
Рекомендуется выбирать устройства, дополнительно оснащенные ручной блокировкой, на случай отсутствия электроэнергии.
Приобретение автоматических устройств, оснащенных защитой от скачков напряжения в электросети, позволит им функционировать дольше.
Важно, чтобы электропривод, программируемая и механическая части были выполнены одним производителем.
Приобретая автоматическое устройство, следует поинтересоваться дополнительными опциями: запасной блок управления, кодовый выключатель, транспондерная карта, фотоэлементы и т.д.
Выбирая автоматическую систему для гаражных ворот, не стоит экономить, поскольку низкая цена устройства подкрепляется низким качеством сборки, а соответственно создаст проблемы при эксплуатации.
Приобретать автоматику для ворот лучше у проверенных производителей
Выбирая привод для автоматических ворот гаража, следует учитывать:
- ширину полотна ворот;
- направление, в котором будут открываться ворота;
- интенсивность эксплуатации;
- запас прочности.
Лучшими на сегодняшний день являются электронные микропроцессорные приводы произведенные компаниями:
- CAME, Италия;
- MARANTEC, Германия;
- Lift Master, США;
- NICE, Италия;
- FAAC, Италия.
Гарантийный срок службы автоматики для ворот должен составлять не менее 5 лет
Монтаж автоматики для распашных ворот: основные правила и нюансы
Имеется множество вариантов производства воротных сооружений для въезда и выезда. Одни предпочитают откатные ворота, другие – распашные. Сегодня как раз речь пойдет о втором варианте.
Распашные конструкции могут выглядеть привлекательно и благородно. В качестве обшивки сооружения может быть использован любой материал: древесина, сталь, профлист, пластик и сэндвич-панели.
Для большего комфорта при эксплуатации современные ворота оснащают автоматическим механизмом. Произвести монтаж такой конструкции можно самостоятельно, но нужно владеть знаниями и опытом. Лучше в такой ситуации поручить дело специалистам. А мы представим нашу обзорную статью как инструкцию для тех, кто все же хочет попробовать свои силы.
Пусковая аппаратура
Для сборки электрической схемы понадобится два магнитных пускателя IEK КМИ 1121 с напряжением питания катушек 230 В, либо один реверсивный пускатель ПМЛ 2561 (преимущество последнего в наличии механической блокировки). Основных контактов должно быть три.
Также необходимо наличие блока вспомогательной контактной группы, включающей по одному нормально открытому и нормально закрытому контакту. Дополнительно потребуется кнопочный корпус IEK КП103 с тремя кнопками «Пуск», «Реверс» и «Стоп». Для установки поста с уличной стороны рекомендуется комплектовать его кнопками с блокировкой под ключ. Все коммутационное электрооборудование должно быть смонтировано в металлическом ящике со степенью защиты IP54 и сальниковыми вводами для проводов.
Подключите входные контакты двух пускателей параллельно, подав на них фазу и ноль от сети 220 В через защитный автомат. С обратной стороны пускателей подключите два провода питания пусковой обмотки.
На примере двигателя АИРЕ 80, питание нужно подавать на клеммы V1 и W2. Учтите, что полярность остается неизменной вне зависимости от того, какой пускатель включен. Выводы U1 и U2 принадлежат концам рабочей обмотки и должны быть подключены к двум пускателям в разной последовательности.
Питание на катушки каждого пускателя нужно подавать через собственные нормально открытые и нормально закрытые контакты второго пускателя. Это обеспечит самоподхват и удержание катушки во включенном состоянии, а также обеспечит электрическую блокировку встречного пуска.
Особенности работы
Автоматические ворота имеют свои достоинства и недостатки. К плюсам относится их надежность, возможность выбора типа управления, экономия времени при открывании и закрывании створок или цельного полотна. Незначительные минусы имеются у всех ворот, однако существенным недостатком является то, что их автоматика зависит от питания электрическим током. В случае неисправности электропроводки или временного отключения тока въезд будет закрыт. Поэтому при их выборе стоит заранее решить проблему, как открыть автоматические ворота самостоятельно. Стоит выбирать те конструкции, которые можно будет открыть вручную в случае их заблокирования.
При необходимости нужно смазывать редукторы и тросы, очищать рельсы от загрязнений, следует проводить проверку уплотнителей на воротах, электрических соединений. При хорошем уходе и правильной эксплуатации автоматические ворота прослужат длительное время и окупят свою стоимость.
Автоматика ворот, которые открываются внутрь
Ворота, что открываются не наружу, а внутрь, требуют внимания к проему: расстояние между крайней частью столба и центром петли не может превышать 60 см. При нарушении этого параметра велика вероятность того, что привод станет упираться в столб. При попытке удлинения кронштейна, возникнет иная неприятность – створки перестанут открываться полностью.
Существуют стандартные показатели оформления ниши для приводов:
- ширина 25 см;
- глубина 15 см;
- высота 25 мм.
Когда столб оснащен трубой, нишу выбирают так, чтобы доставать до этой металлической конструкции. Именно здесь будет крепиться кронштейн привода посредством работы сваркой.
Преимущества секционных створок
Прежде чем устанавливать ворота, нужно выбрать из множества приспособлений наиболее подходящие. Секционные изделия популярны для монтажа в небольших постройках, идеально подходят для дачи. В открытом состоянии полотно скрывается в потолочной области, и это экономит место в гараже. Зимой, чтобы открыть постройку, не нужно час выстаивать с лопатой, расчищая снег. Более того, они надежны и защищают от взломов мошенниками и ворами.
Основным элементом приспособления специалисты называют сэндвич-панель. Участок между материалом заполняют пенополистиролом (вид утеплителя). Секционные ворота позволяют оборудовать калитку, оснащенную сложным замковым устройством и доводчиком. Створки могут открываться внутрь или наружу. Хорошо подходят для объектов, расположенных на территориях промышленного и складского назначения.
Если район будет обесточен, распашные двери откроются при помощи торсионных пружин. Также они компенсируют вес монтированного изделия.
