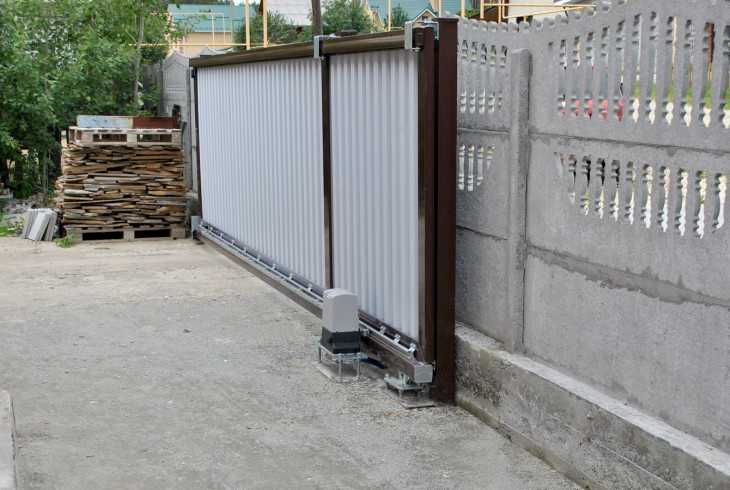

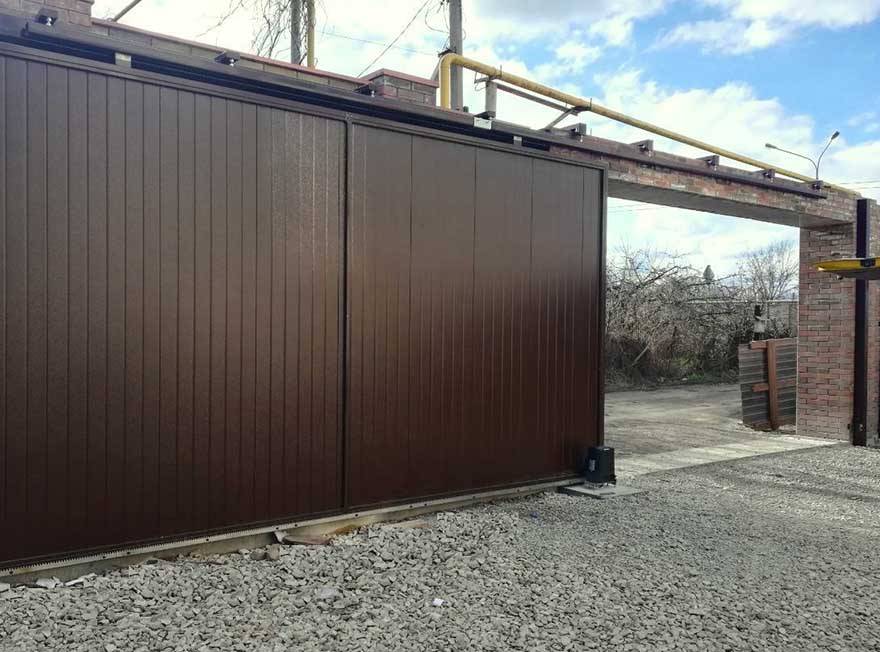

Как оснастить их автоматикой
Если вы планируете усовершенствовать механические ворота, вам понадобится набор автоматики, он продается в комплекте. В комплект автоматики входят следующие составляющие:
- пульт управления;
- электрический привод;
- блок управления;
- фотоэлементы;
- сигнальная лампочка;
- рейка.
К профильной трубе ворот с помощью зубчатой рейки прокладывают электрический привод. Затем механизм устанавливают к опорной поверхности при помощи сварки. В положении открытых ворот зубчатую рейку соединяют с направляющей так, чтобы обеспечивался запас в 10 см. На нее монтируют фотоэлементы, на последний столб устанавливают сигнальную лампочку. После завершения монтажа элементов включают электричество.
Как оснастить их автоматикой
Если вы планируете усовершенствовать механические ворота, вам понадобится набор автоматики, он продается в комплекте. В комплект автоматики входят следующие составляющие:
- пульт управления;
- электрический привод;
- блок управления;
- фотоэлементы;
- сигнальная лампочка;
- рейка.
К профильной трубе ворот с помощью зубчатой рейки прокладывают электрический привод. Затем механизм устанавливают к опорной поверхности при помощи сварки. В положении открытых ворот зубчатую рейку соединяют с направляющей так, чтобы обеспечивался запас в 10 см. На нее монтируют фотоэлементы, на последний столб устанавливают сигнальную лампочку. После завершения монтажа элементов включают электричество.

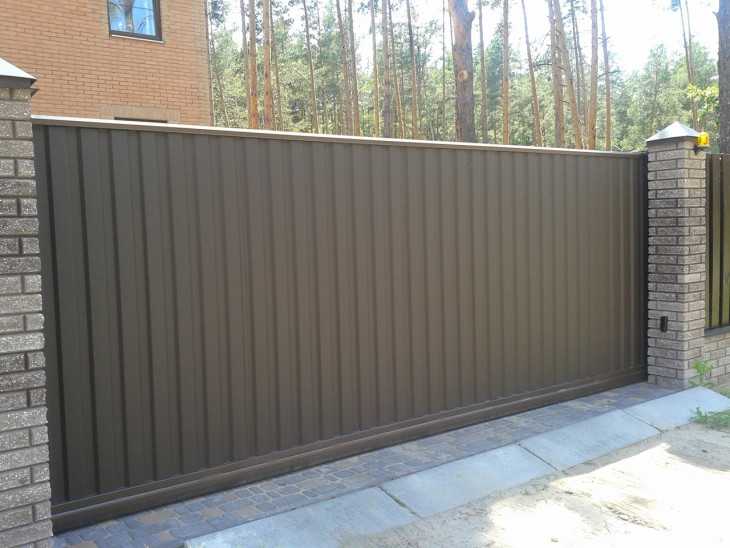

Плюсы и минусы откатных ворот
Главное преимущество — удобство применения. Достаточно широкие ворота можно открыть без затруднений. Нет необходимости в обустройстве большой подъездной площадки, поскольку полотно сдвигается вбок.
Даже при сильном ветре отсутствует риск самопроизвольного закрывания и повреждения автомобиля. К тому же конструкция легко оборудуется электрическим приводом. Не выходя из машины, можно открыть ворота и заехать на участок.
Отдельно о преимуществах консольных откатных ворот:
- не имеют ограничений по высоте;
- внизу остается небольшой просвет, поэтому снег, лед или налетевший песок не затрудняют их работу;
- высокое сопротивление ветровым нагрузкам.
Ролики, обеспечивающие движение полотна, находятся внутри балки, что защищает механизм от внешних воздействий, а также позволяет пользоваться воротами без лишних усилий.
Недостатки ворот-консолей:
- сложность изготовления;
- длина бокового пространства для отката не менее 1,4-1,5 ширины проема.
Если нет возможности обеспечить необходимый откат, консольным воротам некуда сдвигаться. Установить их на коротком участке не удастся.
Выбор и расчет материалов с фурнитурой
Какие особенности имеют откатные ворота. Что надо знать про общие характеристики конструкции

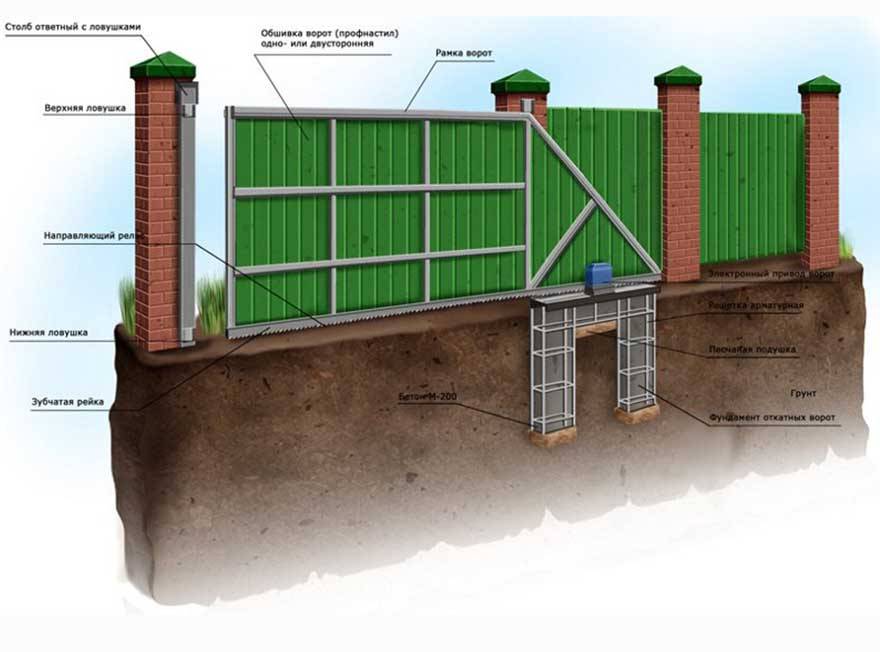

Откатные конструкции состоят из подвижного полотна, которое перемещается по направлению в сторону к противоположному столбу. Для этого используются роликовые механизмы, их количество отличается в зависимости от типа ворот:
- консольные;
- подвесные;
- рельсовые.
Из перечисленных только первый вариант не имеет поперечных планок сверху проема. Это расширяет возможности: нет ограничений для транспорта по высоте. Также не придется регулярно очищать участок, где установлены ворота, от снега, листьев. При движении полотно фиксирует с помощью улавливателей: верхнего и нижнего. Противоположный край подвижного полотна оказывает сильное воздействие, поэтому здесь должен быть надежный столб. Движение происходит в плоскости, параллельной забору.
Характеристики откатных ворот:
- размеры могут быть разными, наиболее популярный вариант – от 4 до 6 м;
- тип управления: ручной, автоматический, последний выбирается чаще, т. к. откатные ворота открываются и закрываются дистанционно;
- обшивка выполняется из разных материалов, распространен профнастил, евроштакетник и листовая сталь, используется также дерево, сэндвич-панели, кованые элементы, пластизол (листы могут быть покрыты полиэфиром, встречаются гладкие и гофрированные материалы).
Обшивка крепится на раме – это могут быть профильные труб разного сечения. Металлические части должны быть защищены: цинковым, полимерным покрытием или краской. Вся конструкция двигается при помощи автоматики, которая подбирается с учетом критерия: чем массивнее ворота, тем мощнее привод.
Откатные ворота своими руками – монтаж
Можно приобрести уже готовые откатные ворота – в таком случае не придется самостоятельно варить основу/раму, зашивать ее отделочным материалом и ждать, пока полностью высохнет фундамент. Но можно и створку откатных ворот сделать своими руками – это не потребует внушительных финансовых затрат, да и время сушки фундамента пройдет незаметно. Причем, с работой по изготовлению рамы откатных ворот и отделки ее декоративным материалом справится даже человек с минимальным опытом в сварочном процессе.
Изготавливается рама из металлических труб, уголков и швеллеров – их можно приобрести даже в пункте приема металлолома, что будет практично и выгодно.
Не забудьте приобрести фурнитуру, которая будет приводить в действие весь механизм откатных ворот.

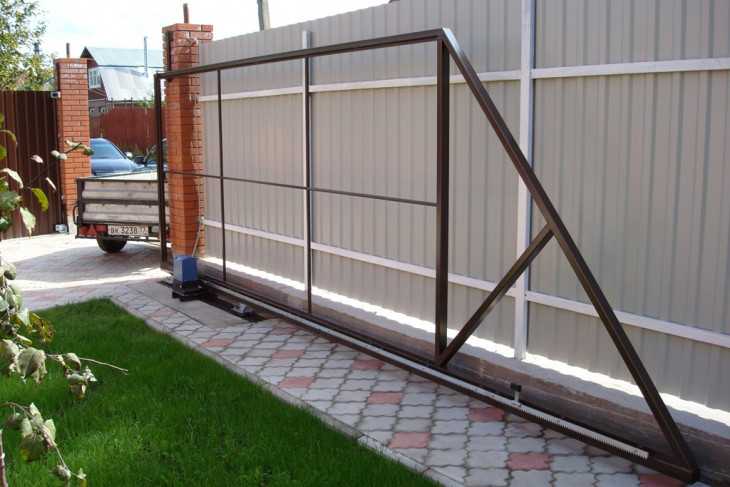

Пошаговая инструкция изготовления рамы откатных ворот:
- Подготавливаем материал – металлические детали нужно очистить от ржавчины и окалин – для этого используется «болгарка». Обязательно при работе используйте защитные очки – мелкие частицы ржавчины и окалин могут попасть в глаза, повредить их. Последний этап подготовительных работ – обезжиривание поверхности металлических фрагментов, которое выполняется с использованием растворителя.
Обратите внимание: специалисты рекомендуют именно на этапе подготовки материалов провести грунтовку металла. Многие игнорируют этот момент, но после сборки рамы будет проблемно тщательно прогрунтовать поверхность элементов в местах их соединения
- Приступаем к сварке несущей рамы. В принципе, каких-либо стандартов при выборе профилированной трубы нет – тут уж нужно исходить из своих возможностей: некоторые приобретают новый материал, некоторые пользуются услугами пунктов приема металлолома. Сначала свариваем несущую раму откатных ворот, затем навариваем обрешетку – она придаст каркасу прочности.
Обратите внимание: если планируется зашивать ворота с одной стороны, используя толстый материал, то внутреннюю трубу нужно сместить на край рамы. Если же планируется обшивать раму с двух сторон, то эта же труба должна располагаться посередине
- После изготовления каркаса нужно приварить несущую из набора фурнитуры, который был приобретен заранее. Учтите, что и направляющую, и трубы нужно приваривать к раме в шахматном порядке, прихватки должны быть не менее 20 мм и расположены на расстоянии 25 см. Только при соблюдении таких правил можно быть уверенным в прочности всей рамы откатных ворот, ее «не поведет» даже при длительном и агрессивном использовании.
Рекомендуется варить раму с «укосиной» — этим будет обеспечена устойчивость к ветровым нагрузкам.
После проведения сварочных работ нужно зачистить все сварочные швы и покрасить готовую конструкцию. Причем, специалисты рекомендуют использовать для этого алкидную краску – да, она стоит недешево, но зато перед ее нанесением ненужно проводить подготовительные работы и качество покрытия будет на самом высоком уровне.
Теперь нужно зашить раму любым декоративным материалом – это может быть профилированный лист, доски. Крепится обшивочный материал к каркасу с помощью саморезов, а если для проведения работы использовать шуруповерт или дрель, то процесс пройдет быстро и без проблем.
Какой должен быть фундамент для откатных ворот, чтобы удержать и не создавать никаких помех
Существуют разные виды оснований: ленточное, ленточно-столбчатое, монолитное, свайно-винтовое, каркасно-монолитное. Для откатных ворот фундамент с лучшими свойствами представлен только двумя последними из названых видов. Оба решают задачи, которые ставятся при монтаже такого типа входной группы: служат долго, отличаются надежностью, выдерживая существенные нагрузки, вибрации.
Каркасно-монолитный
В основе конструкции – металлический каркас, состоящий из арматуры и площадки, функцию которой выполняет швеллер. Форма бывает разной: П- или Ш-образная. Определяется количеством опор каркаса. Их может быть до 4. Затем каркас заливается бетоном. Этого достаточно, чтобы создать надежный монолит с армировкой для установки подвижного воротного полотна. Рекомендации по выбору такого основания: земля плотная, уровень грунтовых вод низкий. Главные критерии: существенный уровень промерзания грунта, вероятность сдвига минимальная.
Свайно-винтовой
В основе конструкции – сваи, состоящие из столба и лопастей с одной стороны, а также заостренным концом, что способствует облегчению процесса ввинчивания опор на существенную глубину – от 2 м и более. Рекомендации по выбору: грунт неустойчивый, к примеру, песчаный, суглинистый болотистый (уровень залегания грунтовых вод повышен).
Другие варианты изготовления ворот
Существующие варианты изготовления ворот различаются способом монтажа и конструктивными особенностями. В зависимости от специфики открытия модели бывают откатными и раздвижными. Первые отличаются эффективным расходованием свободной площади, автоматизацией и эстетичностью. Их ролики остаются работоспособными даже при погружении под толстый слой снега.
С учетом уровня механизации выделяют такие варианты:
- Ручной откат.
- Автоматизированный откат.
Наиболее популярны и просты в изготовлении рельсовые модели. Однако за ними нужно правильно ухаживать, поскольку загрязнения, мусор и вода могут вызвать соскакивание роликов и преждевременный износ механизмов. Модели с плавающим рельсом лишены таких недостатков.
Строительство выравнивающего фундамента
Монтаж на склоне ленточного фундамента под забор из профнастила позволит сделать ровное по верхнему краю ограждение, не имеющего промежутков снизу. В качестве выравнивающей ленты выступать будет сам фундамент, высота которого по мере схода будет увеличиваться. Строительство такого фундамента включает в себя несколько этапов:
- В первую очередь необходимо произвести разметку будущего основания. Самое главное – это определить в различных точках участка высоту будущего фундамента, а также разницу между самой нижней и верхней точками;
- Рытье траншеи следует начинать от высшей точки будущего ограждения. Если глубина фундамента будет небольшой, то и глубина траншее также будет в разных точках различной;
- Далее сооружается опалубка и устанавливаются столбы будущего забора, к которым и будут крепиться поперечины. Опалубка должны быть выставлена строго по уровню, при этом по мере спуска по склону высота опалубки увеличивается.
Важно! В самой верхней точке высота опалубки может быть равно уровню грунта
- Чтобы опалубка не разрушилось под тяжестью бетона, в некоторых случаях ее следует подпереть брусками с опором и с укосом в землю;
- Установка столбов также имеет некоторые особенности. Чтобы добиться горизонтальности и одинаковой высоты, необходимо брать опоры различной длины. Самой малой длины столбы будут в самой высшей точке, а самые длинные – в низкой;
- После установки столбов по всему периметру траншеи укладывают арматуру. При этом на угловых стыках обязательно следует арматурные прутья между собой связать;
- Заливка опалубки бетоном должна производиться поэтапно. Каждый последующий слой бетона должен заливаться только после полного высыхания предыдущего;
- Готовый фундамент под забор из металлопрофиля можно оставить в «бетонном» виде, а можно обложить декоративными элементами.
Требования к конструкции
Чтобы ворота были надежными и долговечными, их следует правильно подобрать. Итак, конструкция должна отвечать следующим критериям:
- Установка должна быть достаточно жесткой для выдерживания существенных нагрузок (ветровых и весовых).
- Балка-направляющая фиксируется к раме с помощью сварочного аппарата, а само полотно ворот не должно прогибаться под собственным весом.
- Все комплектующие подбираются в соответствии с массой, высотой и шириной конструкции.
- Откатываемый элемент должен передвигаться вдоль ограждения с внутренней стороны, потому там должно быть достаточно пространства для воротной створки.
Перед монтажом ворот нужно разметить место, проверить наличие фурнитуры и подобрать материал для обшивки каркаса. Также следует заранее подумать о наличии сигнализации и электрического привода.
Подготовительный этап
Как правило, работы по возведению любого фундамента для ворот начинают с разметки местности, на которой он будет установлен. Фундамент для ворот этого типа – это площадка, длина которой составляет половину длины проема портала. Типовой проем имеет размер 4 метра. То есть необходимо разметить площадку длиной порядка 2 метров и шириной 0,5-0,7 метра. Фундаментную опору сооружают изнутри немного в стороне от проезда. Если створка открывается в правую сторону, то и фундамент располагают с той же стороны. Разметку выполняют с помощью колышков и шнура. Задача этой операции заключается в создании строгого прямоугольника, указанных размеров.
Инструкция по установке откатных ворот своими руками
Ворота, которые имеют механическую систему откатывания, на самом деле представляют собой сложную конструкцию. Именно поэтому всю работу по установке подобной системы ворот доверяют специалистам, хотя в некоторых случаях при соблюдении всех правил и умении пользоваться инструментами, всё можно сделать и своими руками. В итоге качество работы по установке ворот будет зависеть от усердия и опыта человека.
Первым делом, перед тем как приступить к установке откатной системы важно ознакомиться со всеми техническими требованиями. Без соблюдения основных правил, даже небольшая ошибка может привести к нарушению системы отката
Устройство основы сдвижного портала
Выполняя работы по устройству фундаментной опоры для ворот этого типа, желательно иметь представление как они работают, и какое значение фундамента.
В качестве запирающего элемента используется сварная рама, установленная на обрезиненные стальные ролики. В зависимости от исполнения, эта рама может обладать значительным весом. При открывании/закрывании эта рама, иногда ее называют полотном, перемещается по металлической направляющей. Некоторые, горячие головы, в целях экономии, просто на грунт укладывают направляющую. В результате, рано или поздно направляющая проседает и полотно, начинает перекашиваться, а это приводит к перекосу и нестабильной работе всей конструкции откатных ворот.
Данные высоты и ширины проема
Как уже говорилось ранее, на определение ширины будущих откатных ворот влияет угол заезда. Если улица узкая, то заезжать на участок и выезжать будет труднее. В этом случае рекомендуемую минимальную ширину лучше увеличить. Также это делать рекомендуется владельцам автомобилей премиум класса, строительной и сельскохозяйственной техники.
Кроме этого, сбоку от проема должна оставаться зона для створки и противовеса. Она равняется половине его ширины.
Для большинства транспортных средств 2-х метровая высота воротных проемов вполне достаточна. Но, если в будущем планируется приобретение авто с высоким фургоном или техники, превышающей по высоте 2 метра, то этот момент следует учитывать при расчетах и приобретении материала.
Когда вы точно определитесь с этими данными, можно будет рассчитывать количество материала и фурнитуры.
3 этап – материалы и инструмент
Приведем данные по количеству строительного материала, для изготовления откатных ворот из профлиста размером 4 000 х 2 000 мм.
Смета по расходу материалов и средств на устройство откатных ворот
| Материал | Количество | Стоимость |
|---|---|---|
| Профнастил* | 4 листа по 2 м.п. около 10 м.кв. | 150-350 руб. за м.кв. |
| Труба 100х100, толщиной 4 мм. | 2 | 560 руб/м.п. |
| Труба 60х30, толщиной 2 мм. | 2 м.п. – 2 шт. 3,5 м.п. – 1 шт. 4 м.п. – 1 шт. 6 м.п. – 1 шт. | 153 руб/м.п. |
| Труба 60х20, толщиной 2 мм. | В зависимости от места расположения усиливающих перемычек | 147 руб/м.п. |
| Лист металлический, 2 мм. Для усиления каркаса. Устанавливается в случае сильной ветровой нагрузки. | Косынки – 4 шт.150 | 764,80 руб/м.кв. |
| Для обустройства нащельника 150х150 | 2 шт. | |
| Швеллер, длиной 2-3 м.п. Для установки на фундамент под хвостовик | 1 шт. | 300 руб/м.п. |
| Саморезы/заклепки | 80 шт./130 шт. | 1,25 руб./шт. 0,3 руб./шт. |
| Краска для профнастила | 1 шт. | 240 руб./1 кг. |
| Грунтовка антикор: ГФ-021 ЛАКРА Фосфогрунт Цинконол | 1 шт. | 140 руб./кг. 257 руб./кг. 463 руб./кг. |
| Краска для каркаса | 1 шт. | |
| Цемент М 400 | 1 шт. | 200 руб./50 кг. |
| Песок | 85 руб./50 кг. | |
| Арматура, Ø 12 | 20 м.п. | 41 руб./м.п. |
| Ручки | Нужны, если не используется привод | |
| Скрытые петли | ||
| Замки | ||
| Механизм откатных ворот | 1 шт. для откатных 2 шт. для раздвижных ворот | |
| Ролтэк МИКРО | Ширина проема 3 000 Вес створки до 350 кг. | 7530 руб. |
| Alutech | Ширина проема 4 000 Вес створки до 450 кг. | 150 |
| Came | Ширина проема 4 500 Вес створки до 700 кг. | 29330 руб. |
| Came | Ширина проема 4 500 Вес створки до 800 кг. | 33980 руб. |
| Автоматика Alutech | 1 шт. для откатных 2 шт. для раздвижных | 25000 руб. |
* Профнастил. Высота равна высоте створки, ширина зависит от вида. Для стенового профнастила рабочая ширина составляет от 1000 до 1190 мм. Для ворот шириной 4 м. понадобится 4 листа высотой 2 м. Предпочтительно брать окрашенный профлист. Срок его службы намного дольше, а внешний вид красивее.

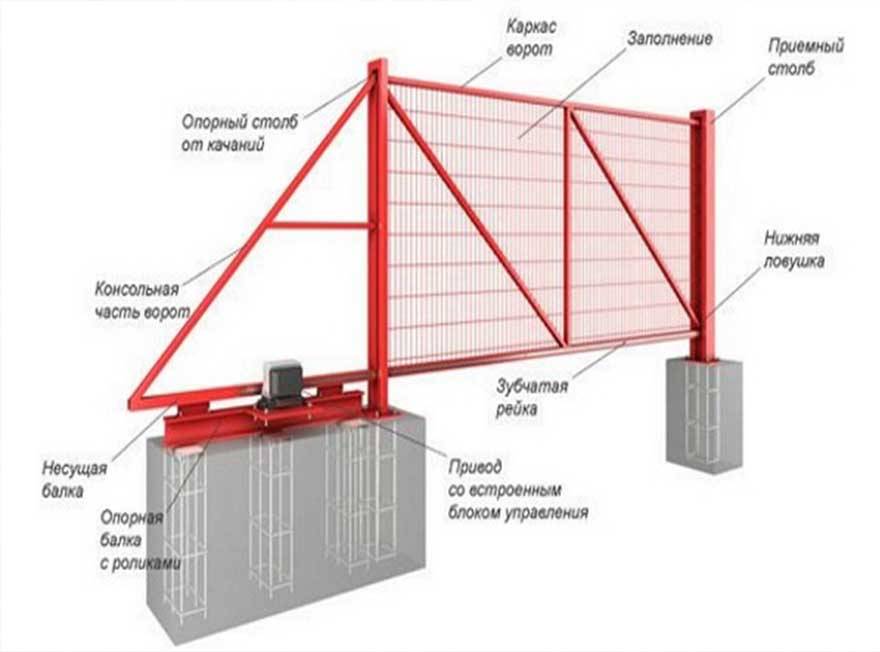

Комплектующие для откатных ворот
Отдельно остановимся на том, какие элементы включает в себя механизм откатных ворот. В общем виде – это фурнитура и автоматика.
Фурнитура для откатных ворот – это набор (комплект) элементов, обеспечивающих функционирование створки ворот.
Комплектующие для откатных ворот
Балка для откатных ворот (консоль или направляющий рельс)
Продается в размере 6, 7, 8 м.п. Направляющая балка приваривается к трубе каркаса снизу. Внутри консоли размещаются направляющие ролики, которые отвечают за движение створки ворот.
Совет
Покупая консоль, уточните насчет гарантии и обратите внимание на качество металла, его толщину, геометрию. В противном случае рельс прогнется, и створку ворот заклинит. Мастера предостерегают если в сечении консольной балки для откатных ворот квадрат – это подделка
Заводская консоль отличается сложной геометрической формой
Мастера предостерегают если в сечении консольной балки для откатных ворот квадрат – это подделка. Заводская консоль отличается сложной геометрической формой.
Ролики для откатных ворот (роликовые каретки)
Устанавливаются сверху и снизу рамы. Верхний ролик удерживает створку в горизонтальном положении, и предотвращает раскачивание полотна. Нижний опорный – монтируется в торце консоли (балки). Опорные ролики отвечают за удерживание створки в закрытом положении. А также, за предотвращение ее провисания и самопроизвольного открытия. Ролики жестко фиксируются на фундаменте.
Совет. Ролики с пластиковой оболочкой хорошего качества более долговечны. К тому же, они глушат рокот при движении ворот, и защищают основание ролика от повреждения.
Качественным материалом для роликов считается нестираемый пластик или хромованадиевая сталь. Но в большей мере на качество влияет производитель.

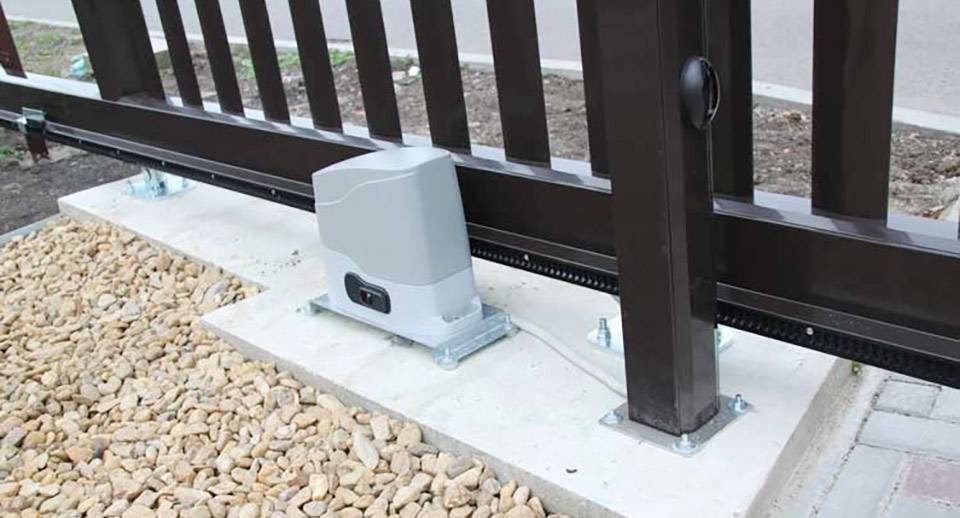

Автоматика для откатных ворот
Выбирается на базе технических характеристик, которые указывает производитель. Включает в себя привод, который может быть нескольких видов:
ременный привод – относительно дешевый, но ремень быстро изнашивается, может лопнуть от перепада температур;
цепной привод – чуть дороже, но цепь склонна к провисанию и требует ухода;
зубчатый привод – самый надежный. Зубчатая рейка гарантирует, что ворота не откроют извне, но в тоже время, они не откроются если отключат электричество. Автоматика с зубчатым приводом может устанавливаться на ворота с калиткой из профнастила.
Совет. Мастера рекомендуют покупать механизм для откатных ворот в комплекте. Так проще подобрать комплектацию и учесть его несущую способность. Хорошие отзывы о таких производителях: CAME (Италия), Rolling-Center (Италия), DOORHAN (Россия), РОЛТЕК (Россия).
Как установить откатные ворота
Установка и изготовление ворот своими руками без опыта в этом деле может быть очень сложной, но возможной. После ознакомления с фотографиями откатных ворот, построению подробных планов и чертежей и схем откатных ворот, можно приступить к установке.
Прежде всего следует оценить место будущего расположения ворот. Оценить состояние опорных столбов и убедиться, что они достаточно прочны для установки ворот.
Убедиться в возможности расположения ямы возле столба для фундамента габаритом 500х2000мм
Определиться с видом полотна ворот и его облицовочным материалом; это важно, т.к. от этого зависит масса ворот, а от нее соответственно выбор силовых элементов. Составить подробные чертежи ворот, учитывая особенности местности, на которой будет производиться установка, закупить комплектующие
Составить подробные чертежи ворот, учитывая особенности местности, на которой будет производиться установка, закупить комплектующие.
Провести разметочные работы. Выбрать уровень нулевой отметки.
Приступить к установке фундамента ворот
При использовании электропривода в выбранном типе ворот, на этом этапе следует заранее уделить внимание прокладке необходимых кабелей
Изготовить полотно откатных ворот
Очень важно с большим вниманием отнестись к размерам. Приобрести необходимую фурнитуру для раздвижных ворот (роликовые опоры, ролики, заглушки на балку и др.)
Произвести монтаж и установку конструкции, предварительно выждав не меньше, чем семь дней после окончания бетонирования.
Какие нужны материалы
Ворота можно сварить из стальных профильных труб, соединив сечения с разными размерами. Но сейчас производят специальные Т-профили для откатных ворот, которые использовать гораздо удобнее — не нужно сваривать 2 трубы по периметру каркаса и заполнять щели герметиком. Это существенно экономит время и материалы, а поскольку самого шва нет, одновременно улучшается стойкость конструкции к коррозии.
Для изготовления откатных ворот понадобятся:
- Т-профиль для внешнего каркаса полотна (можно заменить на трубу 60х40 и приварить к ней трубу 20х30);
- профильная труба 20х30 для стоек и раскосов;
- труба 60х40 мм для консольной части — хвостовика;
- набор фурнитуры.
Весь металл зачистить, загрунтовать труднодоступные места антикоррозийной быстросохнущей грунтовкой. В хорошую погоду можно обработать все профили сразу.
Закладка фундамента
Фундамент закладывают вдоль забора со стороны, куда будут открываться ворота. Параметры фундамента:
- глубина – 1 м (на глубину промерзания грунта)
- ширина – 30-40 см
- длина – половина длины полотна ворот (если ворота длиной 4 м, то фундамент – 2 м).
Откатные ворота с оригинальными опорами
Гармоничное сочетание стилей модульного дома и его откатных ворот

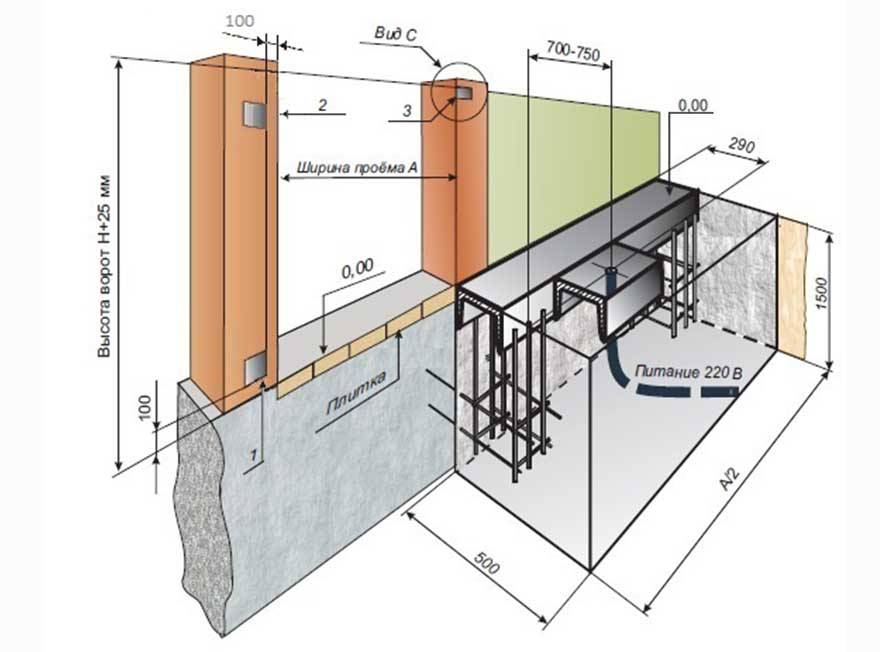

После того, как траншея под фундамент готова, изготавливают его металлическую часть. Для этого на металлический швеллер (его длина равна длине фундамента, ширина – 16-20 см), по всей его длине приваривают 8-12 ножек из металлического прута или арматуры диаметром 10 – 16 мм (рис. 9 )
Рис. 9. Схема изготовления металлической части фундамента
Готовый швеллер с ножками укладывают в траншею (ножками вниз) и заливают бетоном (рис. 10) вровень со швеллером, дают время (не менее 7 дней) для того, чтобы бетон полностью схватился.
Рис. 10. Схема бетонирования для установки откатных ворот
Монтаж верхнего ограничителя и концевого ролика
В верхней части конструкции устанавливается ограничитель, который останавливает ворота, в случае если они начнут съезжать с направляющей. Кроме того, эта часть предотвращает раскачку полотна при сильных порывах ветра.
По инструкции следующий этап — это фиксирование концевого ролика и заглушек. Конечный ролик фиксируется на окончании передней части бруса, а после этого накрывается пробкой. Фиксация производится с помощью болтовых соединений, но только, с одной стороны, а с другой стороны балки монтируется пробка или подобное этому материалу устройство.
Последний ролик необходим непросто для повышения качества плавности откатывания ворот, но и чтобы накатываться на нижний уловитель, а это снижает нагрузку на роликовые опоры.
Заглушки также необходимо установить, но они нужны по понятным всем причинам. Такая деталь предотвращает попадание снега или грязи, что повышает продолжительность жизни роликовых деталей.
Монтаж верхнего и нижнего уловителя своими руками
В установке уловителей нет ничего сложного. Их монтаж происходит путём крепления деталей к болтовым частям конструкции с помощью сварки.
Верхний улавливатель отвечает не только за безопасность, но и смягчает контакт между воротами и опорами. Кроме того, верхний уловитель, так же как и аналогичная нижняя деталь, снижает влияние порывов ветра на полотно.
Нижний уловитель отвечает аналогичным действиям, но он, в отличие от верхней части, является основным и именно на него приходится большая часть нагрузки при воздействии сильного ветра.
Установка роликовой конструкции в итоге может значительно упростить жизнь, ведь не придётся постоянно выходить из машины, чтобы открыть ворота. Кроме того, такая система повышает статус и стоимость дома.
Ограничения на установку

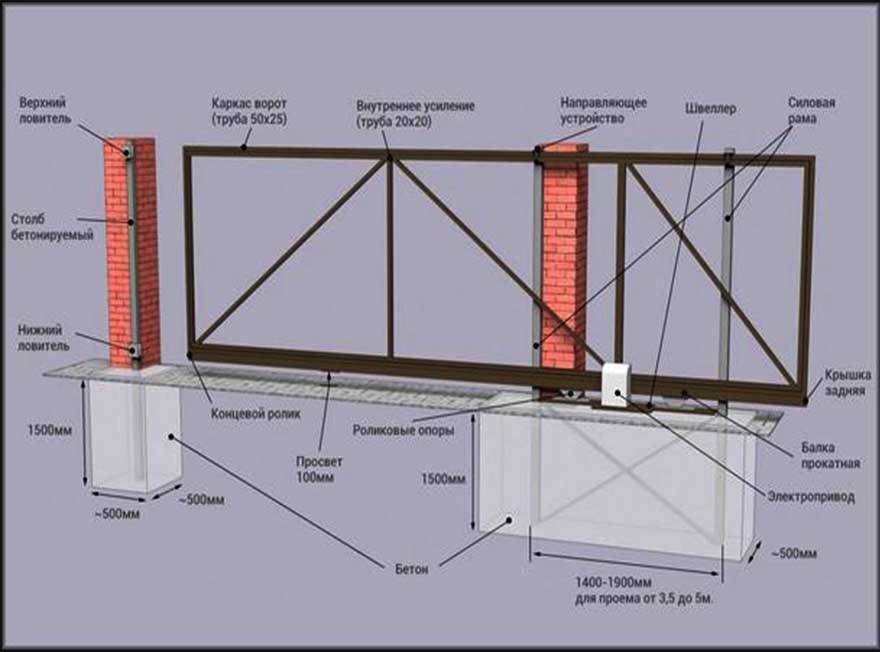

Схема откатных ворот
Монтаж откатных ворот консольного типа невозможен или сильно затруднен, если:
- Вдоль забора с той стороны, куда будет откатываться створка, нет свободного пространства, равного полуторной ширине проема. Сдвижная створка занимает много места за счет своей технологической части, которая помогает равномерно распределить нагрузку на консольный блок
- Забор расположен под углом относительно линии проема или построен не по прямой. Участок под сдвинутую створку должен быть прямым и находиться в одной плоскости с проемом
- Рельеф почвы на участке под створку имеет заметные неровности, перепады высоты. Выравнивание потребует большого объема земляных работ
Калитку в заборе делают со свободной стороны проема. Не следует использовать ворота в качестве калитки, так как это ускоряет износ механизмов, их придется заменить раньше расчетного срока эксплуатации.
Как делается каркасно-монолитный фундамент под откатные ворота
Фундамент изготавливается поэтапно, только в этом случае можно получить надежную конструкцию. Необходимо выполнить подготовку участка и материалов
Также важно произвести заливку фундамента цементной смесью за один подход, нельзя растягивать этот процесс на несколько дней – такой подход снизит надежность конструкции. Следует учитывать свойства раствора – насколько быстро он застывает
Материалы и инструменты, которые понадобятся:
- строительный уровень;
- емкость для замешивания бетона;
- лопата;
- бетономешалка, если фундамент крупногабаритный;
- сварочное оборудование;
- строительный миксер;
- молоток;
- УШМ;
- арматура диаметром 14-16 мм;
- шнур и колья для разметки;
- гравий или щебень, песок, цемент.
Определить оптимальные параметры для ворот
Определяются параметры ямы под закладную деталь и каркас: длина составляет 1/2 проема, ширина – 60 см, а глубина зависит от параметров грунта
На этом этапе составляются чертежи, важно определить все размеры, особенности устройства фундамента, чтобы избежать в дальнейшем перекоса выдвижного полотна.
Вырыть котлован глубиной 1,2 – 1,8 метра
Подготавливается яма с заданными параметрами. Ее легче делать, если предварительно выполнена разметка. В верхней части устанавливается опалубка из досок. Если грунт осыпается, деревянная конструкция изготавливается по всей глубине котлована. Это обеспечит надежность будущей конструкции, увеличит срок службы.
Уложить песчаный слой и как следует полить его водой
Используется прием для отведения влаги от основания монолитно-каркасного фундамента – необходимо уложить песчаный слой на дно котлована. Его общая толщина – до 20 см. Песок нужно полить водой. Это способствует уплотнению слоя, повышению прочности бетонного монолита
Важно сделать ровное основание из песка.
Затем засыпать гравий и как следует утрамбовать
Сверху песчаного слоя укладывается среднефракционный гравий. Его также нужно утрамбовать. Поливать водой нецелесообразно, как песок, т. к. у этого материала другие свойства. Толщина данного слоя – 15-20 см. В результате формируется слой песчано-гравийная подушка. Ее общая толщина – 40 см.
Создать каркас из арматуры в форме буквы П
Основу составляет арматура – это стальные прутья круглого сечения с рифлением. Такая особенность обеспечивает хорошую сцепку металлических изделий с бетоном. Каркас должен иметь П-образную форму для проема шириной 4 м. Из прутьев методом сварки создают подобие опор квадратного сечения. Арматура в данном случае располагается на расстоянии 20 см. Поперечные прутья можно крепить проволокой. Этот способ более предпочтительный, т. к. не нарушает целостность изделия, как сварка.
В верхней части (на нулевом уровне) приваривают швеллер. Ровность этого элемента конструкции – ключевой момент. Посмотреть, правильно ли расположен закладной элемент, можно с помощью строительного уровня. Также предусматривается труба, которая позволит защитить кабель от механического повреждения при подведении к электроприводу.
Важно нарезать арматуру с учетом размеров ямы, прутья не должны контактировать с грунтом, они полностью заливаются бетоном
Делается смесь для бетонирования. Раствор замешивают в бетономешалке
Можно замешать раствор самостоятельно вручную или в бетономешалке. Рекомендованное соотношение цемента, песка и щебня – 1:2:3
Важно тщательно перемешать раствор. После заливки его уплотняют, используют строительный миксер для устранения воздушных пустот.
Залить в три-четыре приема, производя уплотнение бетона
Готовым бетоном нужно залить котлован, где уже установлен каркас. Рекомендуется выполнить заливку в несколько подходов, но за короткий срок, чтобы он не успел затвердеть. Каждый раз проверятся, не сместился ли каркас, для чего используется строительный уровень. Раствор должен застыть полностью прежде, чем будут продолжены работы.
В жаркую погоду нужно накрыть бетон пленкой, также его орошают водой, чтобы исключить пересыхания, иначе снизится прочность.
Монтаж ворот осуществлять не ранее, чем через пару недель
Бетонирование занимает не считанные часы, как принято думать, а несколько недель, в идеальных условиях – 28 дней. За этот период материал набирает прочность, полностью застывает. Если начать монтаж откатных ворот раньше, надежностью конструкции снизится. Причем схватывается бетон уже через 7-10 дней. Но проводить работы пока нельзя. Лучше продолжить хотя бы через 2-3 недели.
Чертежи, схемы, эскизы и конструкция откатных ворот
Общие характеристики и физические свойства фундамента
Существуют разные варианты оснований, которые подходят для строительства и установки откатных ворот. Все они отличаются конструкцией, но имеют нечто общее: чтобы выполнить монтаж подвижной створки, создается надежная опора, представляющая собой П- или Ш-образную конструкцию из бетона и металла. По краям проема ворот должны быть установлены столбы, поэтому их также учитывают, когда составляется проект.
Физические свойства фундамента:
- марка бетона: чем она выше, тем лучше, нижней предел по прочности составляет марка М200, но лучшими считают варианты М300 и М400, что повлияет в дальнейшем на расход цемента;
- наличие металлической закладной детали, она должна иметь соответствующие размеры – до 20 см с боковым выступом (общая ширина увеличивается до 50 см), чтобы можно было предусмотреть возможность установки электропривода, а не только роликового механизма, если планируется монтаж автоматических ворот;
- размер арматуры для упрочнения конструкции – диаметром до 16 мм;
- ширина, высота, толщина фундамента: размеры определяются с учетом габаритов воротной конструкции, влияет также масса ворот, к примеру, ширина основы обычно составляет 40-60 см, глубина должна превосходить уровень промерзания грунта на 25 см.
Подготовительный этап
Как правило, работы по возведению любого фундамента для ворот начинают с разметки местности, на которой он будет установлен. Фундамент для ворот этого типа – это площадка, длина которой составляет половину длины проема портала. Типовой проем имеет размер 4 метра. То есть необходимо разметить площадку длиной порядка 2 метров и шириной 0,5-0,7 метра. Фундаментную опору сооружают изнутри немного в стороне от проезда. Если створка открывается в правую сторону, то и фундамент располагают с той же стороны. Разметку выполняют с помощью колышков и шнура. Задача этой операции заключается в создании строгого прямоугольника, указанных размеров.
