Пошаговая инструкция по изготовлению домкрата для гаража своими руками

Особенности конструкции подкатного домкрата

Домкрат подкатной не рассчитан на то, чтобы поднимать груз на большую высоту, но спокойно выдерживает до двух и трёх тонн, в зависимости от модели. Модельный ряд весьма разнообразен, можно встретить варианты, в которых принцип действия основывается на пневматике, а есть и пружинные. На особом месте располагаются автомобильные подкатные домкраты, для которых требуется гидравлическое или пневматическое усилие.

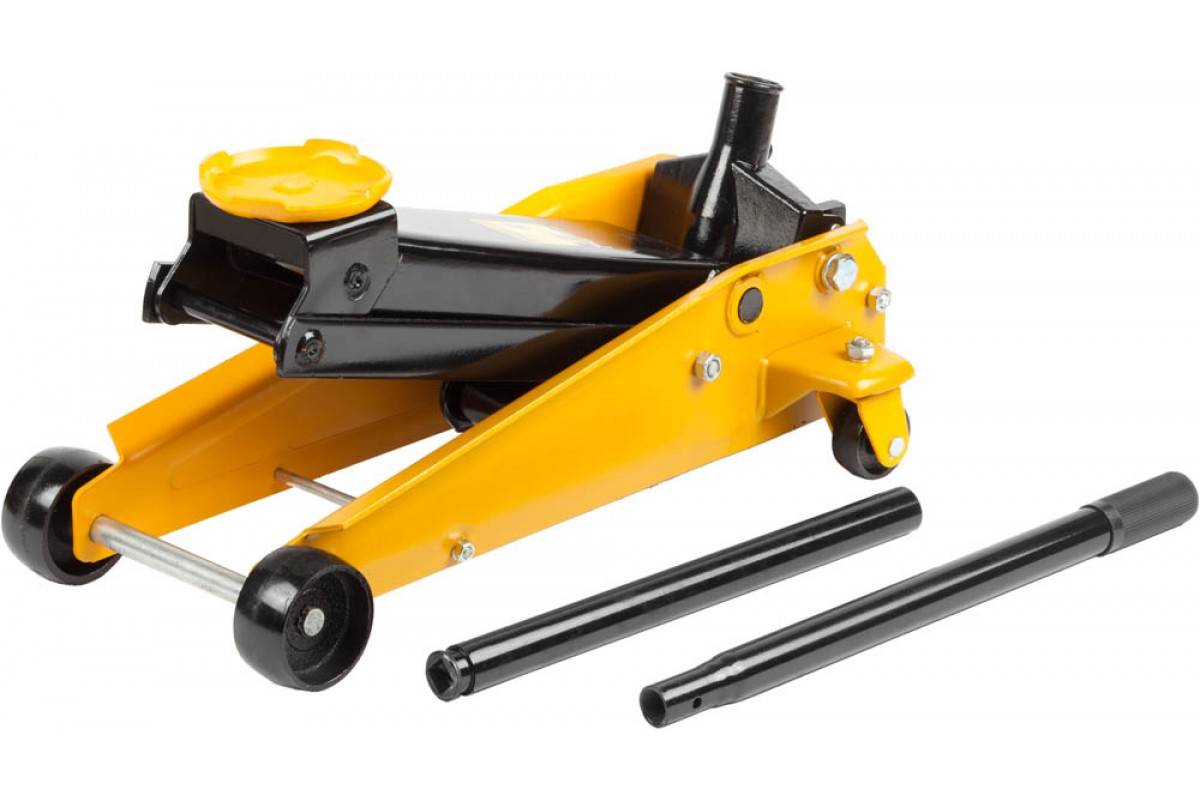

Как выглядит один из подкатных домкратов

Конструкция подкатного домкрата насчитывает несколько основных частей:

• Корпус (алюминиевый или из стали).
• Главный цилиндр гидравлической системы.
• Шток гидроцилиндра, который управляет подъёмной площадкой при помощи системы силовых рычагов и возвратно-поступательных движений.
• Поворотную подъёмную площадку.
• Плунжер.
• Ручки и рычаги.
• Контролирующий спускной клапан винт (необходим для стравливания давления и опускания машины).
• Пружину (нужна для того, чтобы поршень домкрата принимал исходное положение, когда давление уменьшается в системе).
• Транспортировочную рукоятку (есть не на всех моделях).
• Металлические колёса.
• Крышку, чтобы пыль и грязь не попадали в предохраняющий шток.
• Ремкомплект гидравлики.

Немаловажным аспектом при выборе механизма является его функциональная сторона. Поскольку комплектующие могут отличаться у разных моделей, то необходимо делать упор на том, как планируется использоваться устройство.

В этом плане следует понимать, какими характеристиками обладает подкатной домкрат:

• Грузоподъёмность. Есть домкраты подкатные как на 20т, так и на 2т, 3т, 5т и т. д. Домкрат на две тонны отлично подходит владельцам легковых автомобилей, а хозяевам более тяжёлой техники придётся выбирать устройство, рассчитанное на 3 тонны, например, это может касаться заядлых «джипперов». Главное для этой характеристики, чтобы вес машин не был больше граничного значения домкрата.
• Зубчатый или карданный механизм передачи усилия от рукоятки к запорному клапану. Большинство специалистов рекомендуют выбирать карданную передачу, отмечая её надёжность и износоустойчивость. К тому же, если поломка и случится, то её ремонт будет проще и дешевле.
• Скорость подъёма. В разных моделях она может отличаться. Например, наличие дополнительной педали уже подразумевает большую скорость.
• Высота подъёма. Владельцам кроссоверов или внедорожников необходимо выбирать подкатной домкрат, который может поднимать авто на высоту от 45 см, в ином случае колесо не получится снять. Обычный же диапазон подкатного домкрата — от 12,5 см до 14 см, но есть и низкопрофильные механизмы, рассчитанные на высоту 7,5-9 см.
• Удобство и комфорт в использовании. Они не менее важны при эксплуатации устройства. Значительно повысит эту характеристику наличие резиновой опоры для подкатного домкрата на подъёмной площадке.

Преимущества и недостатки

Среди преимуществ, свойственных пневмодомкратам пользователи отмечают:

• простоту и удобство в эксплуатации
• высокую грузоподъемность;
• минимальную высоту подхвата;
• большую высоту подъема, обеспечивающую беспроблемное проведение ремонтных работ;
• отсутствие физических усилий для подъема груза;
• большую площадь опоры, которая обеспечивает высокую надежность подъема и устойчивость механизма и, кроме того, не повреждает днище транспортного средства;

К недостаткам пневматических домкратов относятся:

• возможность повреждения эластичных полимерных или резиновых стенок пневматических баллонов и подушек;
• невозможность использования при низких температурах — стенки пневмоподушек при температуре окружающего воздуха ниже -10°
• долговечность эластичных материалов, из которых изготавливают баллоны и пневмоподушки значительно меньше, чем у металлических деталей аналогов.

Сравнение устройств

Винтовые домкраты с трапециевидной резьбой при высокой грузоподъёмности сохраняют простоту конструкции, небольшой вес и простоту эксплуатации. Ромбическая конструкция таких механизмов выделяется наличием длинной рукояти привода, снижающее необходимое усилие для подъёма груза. Также конструкция обладает малым весом и неплохой устойчивостью.

1. Рычажно-винтовые подъёмные механизмы выделяются большими высотами поднятия и малыми размерами.
2. Стоечно-винтовые домкраты обладают высокой устойчивостью и жёсткостью.
3. Конструкции реечного типа отличаются возможностью использования в разных направлениях и простотой эксплуатации, а также высоким показателем подъёмной силы.
4. Бутылочные гидравлические домкраты имеют наиболее простую конструкцию и высокой жёсткостью соединения в процессе работы. Усилия для подъёма прилагаются минимальные.
5. Подкатные домкраты устойчивые, имеют небольшую начальную высоту установки и немалую жёсткость во время работы.
6. Домкраты с электроприводом лучше всего проявляют себя в экстремальных условиях, не требуют физических усилий и обладают высокой точностью и устойчивостью.
7. Пневматические подъёмные механизмы обеспечивают удобство и надёжность использования благодаря большим опорным поверхностям. Также они выделяются бесшумностью и хорошей скоростью работы, высоким КПД и неприхотливостью.

Пневмосистема на автомобиль: особенности конструкции

Регулировка и управление пневматической подвеской выполняется с помощью ручной или автоматической системы управления. Блок управления постоянно подключен к бортовой сети автомобиля. При самостоятельной установке пневматической подвески элементы конструкции устанавливаются в следующих местах:

• Компрессор пневмоподвески – любое подходящее место на автомобиле, где нет грязи и воды: в моторном отделении под капотом, под водительским сидением, за сидением или в другом защищённом месте; при установке к компрессору предъявляется особое требование – устанавливается строго в вертикальном положении.
• Ресивер для пневмоподвески – располагается в любом удобном месте для обслуживания и контроля: под кузовом, в моторном отделении; в нем хранится запас сжатого воздуха, чтобы поддерживать заданное давление в системе и подавать воздух в пневмобаллоны.
• Клавиши управления – размещаются на передней панели (торпедо) автомобиля; количество клавиш от 1 (для одной оси) до 4 (на каждое колесо).
• Манометры для контроля давления – крепятся в любом месте панели, где есть хороший обзор с водительского места; можно скрытно разместить в бардачке вместе с клавишами пульта управления.

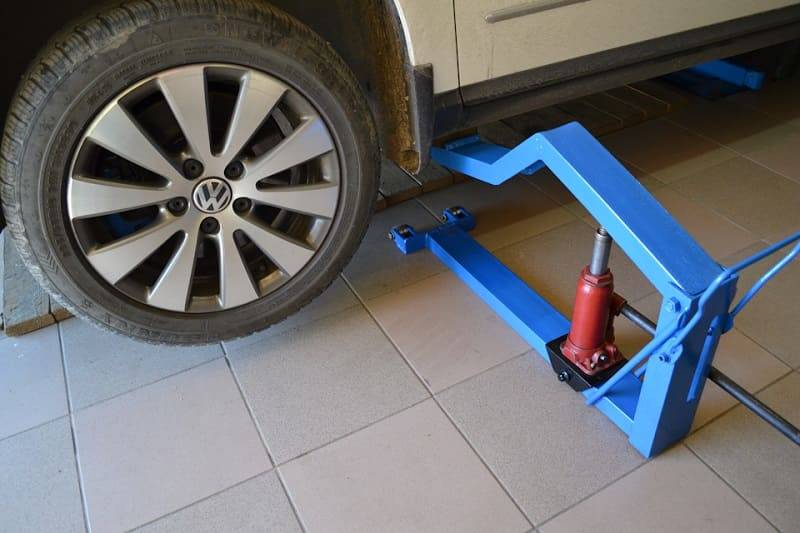

Как сделать лапу с низким подхватом для гидравлического домкрата

В этом обзоре автор показывает, как сделать лапу с низким подхватом для бутылочного гидравлического домкрата. Это своего рода сменная оснастка, которая точно не будет лишней в гараже или домашней мастерской.

Самодельная лапа-насадка для автодомкрата представляет собой дополнительное грузозахватное приспособление, благодаря которому можно выполнять подъем грузов с минимальной высоты, начиная от 2,5 см (в зависимости от модели).

Таким образом, гидравлический домкрат с лапой можно использовать при проведении различных монтажно-установочных работ, включая подъем тяжелой техники, оборудования и станков, а также массивных и габаритных металлоконструкций.

При использовании оснастки получается сразу две рабочих площадки — верхняя и нижняя. Когда нет возможности установить бутылочный домкрат под грузом, который надо поднять, то лапа с низким подхватом выручает.

Изготовить эту оснастку можно самостоятельно из доступных подручных материалов. Например, автор использует для этого ненужные обрезки толстого металла. Такого «добра» на любой металлоприемке хоть пруд пруди.

Рекомендации и советы

Остаётся самый важный вопрос. Стоит ли вообще делать домкрат самостоятельно? Ответы на него могут быть разные, однако, взвесив все нюансы, можно прийти к окончательному выводу. Для начала стоит разобраться со стоимостью. Понятно, что покупать инструмент для изготовления никто не будет, тем не менее понадобится материал и некоторые детали, которые всё-таки придётся приобрести. Новый заводской домкрат вполне возможно купить за 5 000 рублей. Растраты на самодельный будут зависеть от того, какого он вида и типа. Так, сделать гидравлический будет дороже всего, а вот выше рассмотренный пневматический — самый дешевый.

Вообще стоимость домкрата не такая уж и большая, чтобы ломать голову и делать его самостоятельно. Если вам это безразлично, то лучше не беритесь за это и купите в магазине новый. Но, если интересен сам процесс, и вам хочется что-то смастерить, то это отличная идея проверить свои навыки. Возможно удастся даже сэкономить 1-2 тысячи рублей. То есть, когда присутствует желание делать — пробуйте, мудрите и добивайтесь результата. Но если процесс изготовления домкрата вам неинтересен, то лучше отложить это дело.

Главное, что нужно помнить, это меры безопасности. Любой инструмент в неопытных руках может стать причиной серьёзных травм. Не забывайте также одевать защитные очки при обработке металла и при сварке, чтобы предостеречь глаза.

Как сделать домкрат своими руками: инструкция с фото и видео 5 (100%) 5 проголосовало

Домкрат своими руками — виды, инструкции по изготовлению и видео описание как сделать подъемный механизм (95 фото)

Ни один автолюбитель не может обойтись без помощи домкрата. Необходимо поменять лопнувшее колесо? Этот надежный помощник тут как тут. Поменять масло? Пожалуйста. Особо важен этот механизм в дороге, находитесь вдали от гаража и станций технического обслуживания.

Купить его можно во многих магазинах, однако чтобы снизить затраты можно сделать домкрат своими руками. Давайте вместе рассмотрим, как это сделать.

Назначение домкрата

Основная его задача это поднять автомобиль для замены колеса. Он, конечно, необходим и при ремонте и других деталей. Например, поменять амортизаторы, либо пружины.

Однако к помощи домкрата мы прибегаем именно в ситуации с колесами. Это может быть как прокол, либо запланированная сезонная смена резины.

Основные критерии при выборе домкрата

Основными критериями при покупке домкрата, либо при его изготовлении своими руками, являются:

Грузоподъемность. У любого домкрата есть максимальный данный показатель. Всегда необходимо учитывать массу вашего транспортного средства вместе с багажом.

Не стоит использовать подъемный механизм в случае с крупными машинами, если он предусмотрен на вес не более 2000 килограмм.

Высота поднятия. Она должна быть подходящей, чтобы беспрепятственно подобраться под днище автомобиля. Данный параметр особо важен при низком клиренсе.

Высота устройства. Это является длина домкрата. Данный параметр отличается для определенного вида автомобиля.

Виды домкратов

Их существует три основных вида.

Механический домкрат. Подъем автомобиля происходит при воздействии на рукоятку. Их используют довольно редко, поскольку требуют определенных физических усилий. Плюсом является то, что они занимают немного места;

Гидравлический домкрат. Схож с первым вариантом, но здесь необходимо меньше прикладывать физической силы. Все процессы по поднятию автомобиля осуществляются при помощи жидкостей;

Пневматический домкрат. Поднятие осуществляется благодаря сжатым газом. Не требует никаких физических усилий.

Гидравлический домкрат

Такие домкраты способны поднимать большие грузы, а это важный аспект при работе с тяжеловесными транспортными средствами. Их используют в основном на станциях технического обслуживания. Поскольку данная модель самая распространенная, то с нее мы сегодня и начнем.

Перед всеми работами, чтобы сделать домкрат своими руками, требуется ознакомиться с чертежами. После изучения теоретического материала подготовьте все, что потребуется для дальнейших работ. А именно сварка, ножовка по металлу, шлифовальная машинка, сталь.

Домкраты, работа которых происходит при помощи жидкости, бывают нескольких видов.

Стандартные, бутылочного вида, подкатные (приобретенные в специализированном магазине, либо сделанные своими руками, самые часто используемые среди профессиональных слесарей на станциях технического обслуживания) зацепные, в виде ромба, гибридные.

На просторах интернета много фотографий домкратов сделанных своими руками. С ними можете ознакомиться.

Первым шагом создается опорная зона, либо другими словами платформа домкрата. Подойдет профиль металлический, размерами 5 на 5 см.

Далее от металлической трубы отрезаем 4 детали длиною 30 см. Укладываем их боковыми сторонами одна к одной и свариваем низ и верх.

Упор домкрата также изготавливается из металла. Его длина должна совпадать с шириной платформы для упора механизма. Свариваем упор со стойками.

К нижней части домкрата необходимо приварить конструкцию в виде буквы П. Упор домкрата, который снимается, должен передвигаться по направляющим, а также передавать давление на деталь, которая обрабатывается.

Все это можно сделать из стальных полос. Все соединяется при помощи сварочного аппарата. Когда устанавливаете блок на раму пресса из домкрата своими руками, нужно подобрать 2 болта, шайбы и гайки к ним.

В итоге болтами соединить пластины и блок. Сделать это нужно так, чтобы они находились между упором, который передвигается, и верхней балкой домкрата.

Реечный домкрат

За устойчивость данного вида домкрата отвечает прочность фиксации и опорная площадка.

Для изготовления возьмите 2 трубы и сварку. Готовое изделие должно напоминать урезанную пирамиду. После этого возьмите стальной лист, толщина которого пол сантиметра. Вырезаете 2 основания домкрата.

Вверху сверлите отверстие и ввариваете туда гайку. Внизу также необходимо просверлить отверстие. После этого вставляете туда спираль для вращения.

Эти варианты являются самыми простыми при изготовлении домкратов своими руками. Будем надеяться, они вам помогут решить насущные проблемы. Ни гвоздя, ни жезла вам.

Реечный домкрат: основные характеристики, изготовление своими руками, особенности эксплуатации

Виды и принцип работы

Все реечные домкраты могут быть электрическими или с ручным приводом. Несмотря на такое различие, принцип работы устройства сохраняется. Так, происходит взаимодействие храпового механизма с рейкой. Корпус поднимают и перемещают по рейке. Здесь предусмотрена опора и рычаг. Также есть механический кожух, защищающий все детали от возможного загрязнения.

Реечные модели делятся на две группы:

• зубчатые – здесь предусмотрена рукоятка с шестеренками;
• рычажные – такие домкраты приводят в движение благодаря рычагу.

Самое простое оборудование поднимает вес, не превышающий 8 т. В продаже встречаются особые модели, предназначенные для выполнения различных строительных работ. Благодаря сложной конструкции они способны выдерживать вес около 10 т. Этот показатель у одноступенчатых разновидностей составляет 15 т, а у трехступенчатых – 20 т. Причем удастся перемещать груз по горизонтали и вертикали.

Инструмент работает при приложении определенного усилия на соответствующий механизм. При необходимости удается даже поднимать груз непосредственно с земли. Этому способствует низкий подхват.

Главным недостатком всех реечных домкратов считаются их внушительные габариты. Так, оборудование, предназначенное для работы с грузами в 5 т, имеют вес около 40 кг. Соответственно, использовать их в бытовых условиях не всегда удобно.

Важные технические характеристики

Чтобы приобрести или сделать своими руками надежный домкрат, стоит учитывать несколько основных параметров. Именно они влияют на эффективность и безопасность выполнения различных работ.

Грузоподъемность принято указывать в кг либо т. Этот показатель определяется на основании веса груза, который переносят максимально часто. Соответствие опорной площадки всем принятым нормам. Такой элемент обеспечивает упор оборудования в землю. Площадка должна быть устойчивой и не двигаться во время выполнения работ. Это возможно благодаря правильной форме основания. Высота подхвата, то есть подъемного кронштейна, признана еще одним важным параметром

Стоит отметить, что такой элемент может иметь разную форму, однако это не влияет на его эффективность и качество

Важно всегда учитывать высоту подъема. Речь идет о расстоянии от подхвата до опорной площадки

Усилие, прикладываемое при подъеме любых грузов, зависит от максимально допустимой массы

Этот параметр может отличаться для разных механизмов. На устойчивость всей конструкции влияет качество и прочность фиксации опорной площадки. Если изделие будет аккуратно собрано своими руками, груз не будет съезжать.

Самостоятельное изготовление домкрата

Практически каждый человек может сделать своими руками домкрат при наличии соответствующего опыта и всех необходимых деталей. Стоит отметить, что самостоятельная сборка на практике всегда выходит дешевле покупки готового оборудования. При создании такого устройства можно использовать различные схемы, хотя в целом выполнение работ остается одинаковым.

1. Сначала необходимо сварить пару реечных труб так, чтобы они визуально напоминали усеченную пирамиду.
2. После этого из листа стали толщиной в 5 мм создается верхнее и нижнее основание.
3. В верхней части подготавливается отверстие, где будет впоследствии приварена гайка. Подобное отверстие делают и в нижнем основании, однако туда вставляют механический пруток, необходимый для вращения.

Стоит отметить, что для создания домкрата своими руками лучше брать детали, выполненные из закаленной стали. Если говорить о винте, то оптимальным решением станет изделие с трапецеидальной резьбой.

Правильно изготовленное устройство можно смело применять при ремонте автомобилей и выполнении строительных работ. Если подсоединить сюда металлический трос, то домкрат сможет заменить собой лебедку.

Подобное устройство поднимет груз весом в 5–20 т.

Как правильно пользоваться автомобильным домкратом: 8 рекомендаций специалистов

В багажнике каждого автомобиля имеется домкрат, но при этом не каждый водитель умеет им правильно пользоваться. Тогда как неправильное использование домкрата не только не позволит самостоятельно провести замену пробитого колеса, но и водитель рискует повредить пороги, после чего кузову потребуется дорогостоящий и сложный ремонт. Поговорим поподробнее о том, как правильно пользоваться автомобильным домкратом.

Немного теории

Домкрат — это переносное устройство, которое позволяет поднимать грузы, в том числе легковые и грузовые автомобили. На сегодняшний день используется несколько разновидностей домкратов, которые различаются своими показателями грузоподъемности. Выбирая домкраты для автомобилей, необходимо отдавать предпочтение таким моделям, которые имеют максимально возможную грузоподъемность. Это позволит исключить в последующем какие-либо проблемы при подъеме автомобиля, даже на не слишком плотном грунте, когда на домкрат приходятся повышенные нагрузки.

Когда используются домкраты

Чаще всего использовать домкрат требуется в том случае, когда у автомобиля пробилось колесо. Также водитель может самостоятельно выполнять сезонную замену колёс, соответственно потребуется использовать такой домкрат для подъема автомобиля.

Специалисты дают следующие рекомендации по правильному использованию домкрата:

1. Под колесо, которое будет оставаться на земле, можно подложить камень или доску.

2. Колёса в обязательном порядке блокируются, для чего затягивают ручник и включают первую передачу на механике.

3. Из автомобиля следует выгрузить все тяжелые предметы.

4. Машина должна находиться на горизонтальной поверхности.

5. Ещё до непосредственно подъёма колеса следует открутить гайки на дисках.

6. Домкрат устанавливается в специальные проушины, которые выполнены из усиленного металла.

7. Непосредственно приподнимать автомобиль домкратом следует плавно и аккуратно.

8. Колесо поднимают приблизительно на 10 сантиметров над землей.

Подняв машину над поверхностью земли, аккуратно снимается колесо, после чего устанавливают новое колесо, также плавно опускают машину и зажимают фиксирующие болты. Обычно такая работа не занимает много времени, поэтому с её выполнением можно справиться буквально за 10-15 минут. Помните лишь о том, что необходимо соблюдать максимальную аккуратность, что исключит повреждение автомобиля в результате таких неумелых действий водителя.

Распространенной ошибкой многих водителей при подъеме автомобиля на домкрате является такая ситуация, когда они не устанавливают подъемное устройство в специальные проушины. Небольшие проушины выполняются из максимально прочной стали, поэтому даже в том случае, когда на небольшой участок приходится огромное давление, металл не повредится, а в последующем не потребуется выполнять ремонт порога.

Крайне важно использовать качественные грузоподъёмные домкраты, а не дешёвые китайские подделки. Помните о том, что в последующем куда сложнее и дороже ремонтировать поврежденный погнутый порог, чем возможная экономия на покупке качественного домкрата. Поэтому мы не рекомендуем вам экономить и покупать такие аксессуары, которые полностью подходят под ваш автомобиль, а в идеале используйте оригинальные домкраты

Поэтому мы не рекомендуем вам экономить и покупать такие аксессуары, которые полностью подходят под ваш автомобиль, а в идеале используйте оригинальные домкраты.

Подведём итоги

Умение пользоваться домкратом позволит даже в сложной ситуации за городом заменить пробитое колесо, а автовладелец будет избавлен от необходимости обращаться в подобной ситуации за услугами эвакуатора. Действовать при подъёме машины домкратом необходимо предельно аккуратно, автомобиль должен находиться на горизонтальной площадке, колеса заблокированы ручником и включенной передачей на механике. Также помните о том, что следует использовать исключительно качественные домкраты, грузоподъемность которых соответствует типу автомобиля.

Преимущества пневмодомкрата

Пневматические домкраты автомобильные должны обладать определенными эксплуатационными характеристиками, к примеру, быть компактными и мобильными. Основными преимуществами пневматического устройства можно назвать нижеприведенные моменты:

1. Для подъема конструкции требуется относительно небольшое количество времени. Как правило, на это уходит около двух минут.
2. Высокая грузоподъемность существенно расширяет область применения механизма. Большая часть моделей характеризуется грузоподъемностью около 2-5 тонн.
3. Высота подъема составляет более 50 см. Этого показателя вполне достаточно для того, чтобы заменить колеса. Некоторые модели предназначены для проведения такелажных работ, характеризуются они высотой подъема около 70 см.
4. Нет необходимости в проведении периодического обслуживания. Это связано с тем, что нет механических элементов, которые могут изнашиваться.
5. Высокая надежность конструкции.
6. Нет необходимости в прикладывании большой механической нагрузки.
7. Возможность применения в полевых условиях.
8. Устойчивость механизма при его применении благодаря значительной площади опоры.

Домкрат подкатной пневматический характеризуется тем, что довольно прост в применении. Его конструктивные особенности позволяют быстро поднять автомобиль или другое устройство.

Разновидности реечных домкратов

Все реечные домкраты могут быть электрическими или с ручным приводом. Несмотря на такое различие, принцип работы устройства сохраняется. Так, происходит взаимодействие храпового механизма с рейкой. Корпус поднимают и перемещают по рейке. Здесь предусмотрена опора и рычаг. Также есть механический кожух, защищающий все детали от возможного загрязнения.

Реечные модели делятся на две группы:

• зубчатые – здесь предусмотрена рукоятка с шестеренками;
• рычажные – такие домкраты приводят в движение благодаря рычагу.

Самое простое оборудование поднимает вес, не превышающий 8 т. В продаже встречаются особые модели, предназначенные для выполнения различных строительных работ. Благодаря сложной конструкции они способны выдерживать вес около 10 т. Этот показатель у одноступенчатых разновидностей составляет 15 т, а у трехступенчатых – 20 т. Причем удастся перемещать груз по горизонтали и вертикали.

Инструмент работает при приложении определенного усилия на соответствующий механизм. При необходимости удается даже поднимать груз непосредственно с земли. Этому способствует низкий подхват.

Главным недостатком всех реечных домкратов считаются их внушительные габариты. Так, оборудование, предназначенное для работы с грузами в 5 т, имеют вес около 40 кг. Соответственно, использовать их в бытовых условиях не всегда удобно.

Конструкция домкрата хай джек (Реечный)

Настоящий внедорожник отличается от пижонского кроссовера как раз тем, что у него на запаске или на экспедиционном багажнике в любом случае лежит реечный домкрат Своими руками конструировать Hi-Lift Jack не имеет смысла. Цена не оправдывает средства, да и требования к материалам слишком высокие. А вот знать как он устроен и представлять правила его использования полезно и даже необходимо, если у вас в гараже стоит внедорожник.

Конструкция универсального домкрата предельно проста. Он состоит из нескольких основных деталей:

1. Опорный башмак.
2. Перфорированная рейка.
3. Механизм подъёма.
4. Клюв.
5. Подъёмная рукоятка.

Вот его схема на фото. Механизм подъёма. перемещается по перфорированной рейке, зацепляясь за отверстия.

Лучший материал, чугун или сталь?

Довольно просто, не так ли? Но весь фокус в том, что состав чугуна или стали для изготовления устройства жёстко регламентирован. В его составе нет никаких секретов, но именно удачная пропорция элементов материала, представленная в таблице, позволяет домкрату выдерживать высокие нагрузки и служить очень долго.

Компания Hi-Lift производит несколько модификаций домкратов, отличающихся между собой длиной перфорированной рейки и материалом, из которого изготовлены основные элементы конструкции. Грубо говоря, можно купить два вида Hi-Lift Jack — чёрного и ярко-красного цветов. Разница в том, что у чёрного хай-джека опорный башмак, механизм подъёма. и рукоятка выполнены методом штамповки из стали, а у красных приспособлений все отлито из чугуна особого состава.

Инструменты и материалы

Если вы собираетесь своими руками сделать гидравлический пресс, то вам понадобятся следующие инструменты, расходные материалы и оборудование:

• сварочное оборудование;
• электроды;
• ножовка по металлу или болгарка (угловая шлифмашина).

Кроме того, вам потребуются следующие элементы, из которых будет состоять ваш будущий пресс для гаража: гидравлический домкрат, две пружины, которые будут оттягивать подвижную платформу в исходное состояние. Если вы найдете в своем гараже старый грибок моста, оставшийся после ремонта, то его можно использовать в качестве элемента оттягивающего приспособления для самодельных прессов с нижним расположением домкрата. В таком случае грибок надевают на шток домкрата, верхнюю часть пружин крепят непосредственно к нему, а нижнюю закрепляют на станине.

Вид и количество необходимых для постройки пресса материалов сильно зависит от выбранного варианта конструкции

Для того чтобы изготовить пресс из домкрата, вам понадобится следующий металлопрокат:

• швеллеры (не меньше 8 номера), прямоугольные или квадратные трубы (с размерами не меньше 40х40), уголки с шириной полок не меньше 50 мм;
• стальной лист толщиной не менее 8 мм, который будет использоваться в качестве надежного основания для всей конструкции;
• отрезок стальной полосы толщиной 10 мм – для изготовления направляющих и ребер жесткости, если они необходимы;
• отрезок трубы – для изготовления гнезд под головку штока домкрата.

Способ изготовления

Самодельный гидравлический домкрат должен выдерживать достаточно высокое давление, быть устойчивым при эксплуатации.

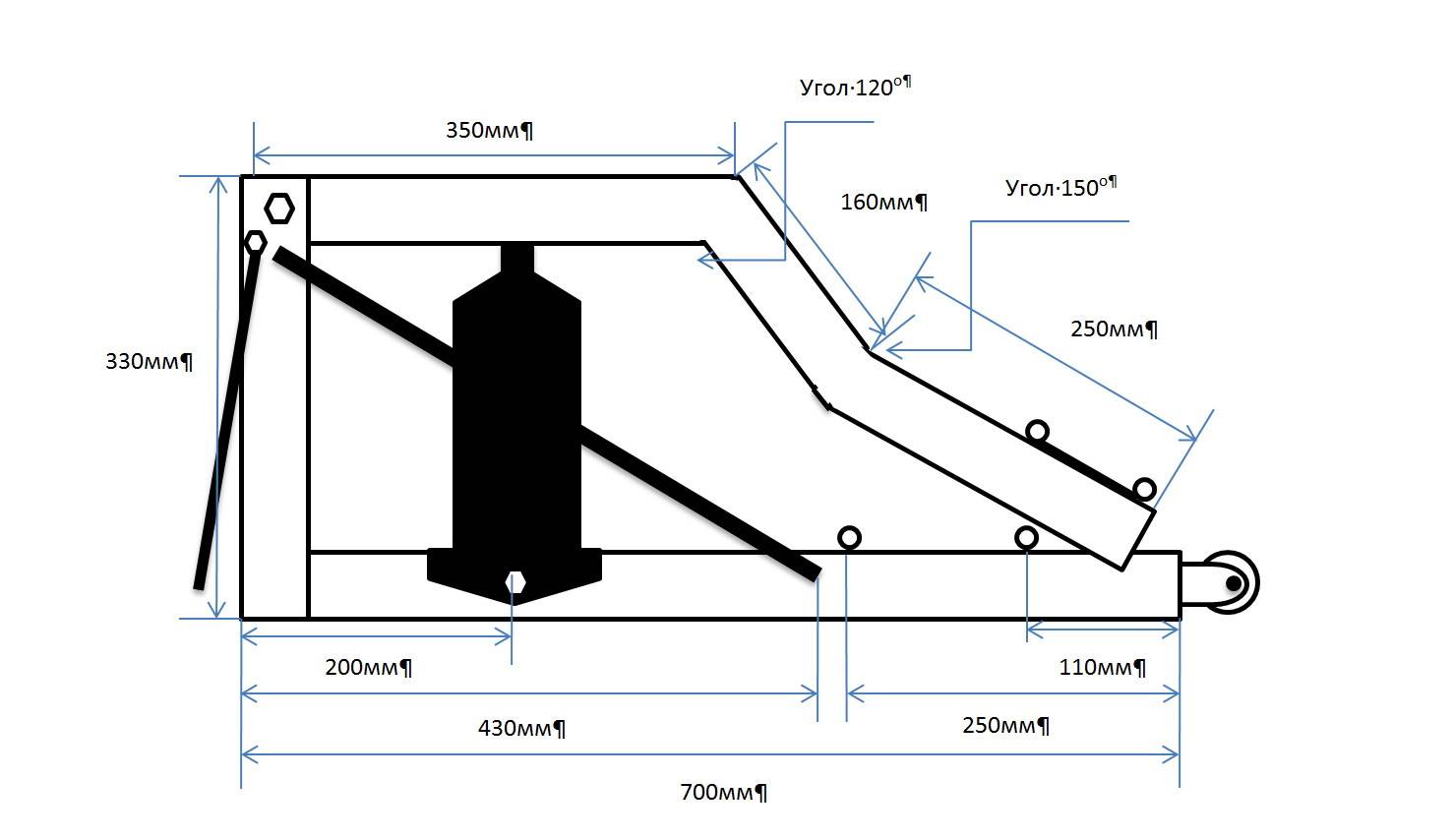

Подкатной домкрат своими руками в процессе сборки

Весь процесс изготовления конструкции можно разделить на несколько основных этапов:

1. Первый узел представлен опорной платформой, которая должна изготавливается при применении самых прочных материалов. Достигается высокая прочность конструкции путем создания нескольких ребер жесткости из швеллера.
2. Большая устойчивость основания достигается при применении пластины из стали толщиной 10 миллиметров, которая приваривается к основанию.
3. Следующий этап заключается в создании упора и стоек из профилированной толстой трубы прямоугольной или квадратной формы. Чтобы рассчитать требуемую длину учитывается величина максимального хода штока, к которой добавляется высота самого подъемного механизма и опорной платформы.
4. Подкатная конструкция создается путем установи опорной платформы на колеса. Они также должны обладать высокой прочностью и выдерживать высокую нагрузку.
5. Для использования подкатного домкрата создается откидная рукоятка. Она также изготавливается из трубы или уголка, а для регулировки угла ручка крепится при помощи завесы.

Самостоятельно изготовить гидравлический цилиндр достаточно сложно. Это связано с тем, что все элементы имеют точные размеры, внутренняя поверхность шлифуется до зеркальной поверхности.

При рассмотрении того, как сделать домкрат своими руками стоит учитывать возможность создания винтовой конструкции. Она менее практична в применении, нежели гидравлическая, но при этом служит на протяжении длительного периода. Особенностями по созданию самодельной конструкции назовем следующие моменты:

1. Для создания самодельной конструкции понадобится швеллер и резиновая прокладка, винт с резьбой и оси, удерживающие нижние и верхние плечи.
2. На подготовительном этапе просверливаются отверстия для крепления основных элементов, после чего проводится сборка подкатного домкрата.
3. Плечи соединяются и закрепляются между собой на основании.
4. Винт с резьбой продеваются в вал и проверяется грузоподъемность конструкции.

Использование подкатного домкрата для ремонта автомобиля

Самодельный подкатной домкрат обходится намного дешевле чем покупной вариант исполнения, при этом прослужит в течение длительного периода. Пневматическая модель предназначена для подъема крупногабаритной техники, винтовые для легковых транспортных средств.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Вывод

Изготовить домкрат своими руками не составит особой проблемы. В зависимости от возможностей, сферы использования и других объективных обстоятельств, следует правильно подобрать модель по типу работы. Для эксплуатации в дороге подойдет компактное приспособление механического или гидравлического типа, а в гараже отлично проявит себя недорогое и практичное пневматическое устройство.

» из представленного материала вы узнаете, как самостоятельно сделать гаражный подкатной домкрат для подъёма автомобиля своими руками, а так же рассмотрим чертежи, фото и видео конструкции. Автолюбители прекрасно знают, что при эксплуатации авто нередко приходится его поддомкрачивать для замены резины с летней на зимнюю и наоборот, а так же бывают проколы камеры и для ее ремонта необходимо снять и разбортировать колесо. С бескамерными покрышками тоже приключаются «курьёзы» Возиться с стандартным автомобильным домкратом не всегда удобно, как говорится «согнувшись в три погибели))» По этой причине был придуман подкатной домкрат, очень прост в эксплуатации и обслуживании.

Конструкция включает в себя гидравлический домкрат 2 т «бутылка» основание и подъемный рычаг с резиновой прокладкой «подушкой» Для удобства перемещения домкрата, установлены опорные подшипники Внимание!

колесики установлены таким образом, что они касаются поверхности пола только в наклонном положении, а в рабочем приподняты -это сделано для того чтобы не было скольжения во время подданкрачивания автомобиля.

Рычаг

имеет своеобразную форму, все размеры и углы даны в чертежах. Подъём осуществляется на 50 см от уровня пола, что позволяет производить замену обеих колес авто не перезаряжая домкрата. На конце рычага расположена резиновая прокладка «подушка»

Высота подъёма рычага составляет 50 см.

Общий вид конструкции.

Домкрат размещён на подвижной платформе.

Основная функция домкрата заключается в поднятии колеса автомобиля с целью его замены либо шины. Домкрат используется для самостоятельной замены колёс автомобиля в условиях отсутствия ремонтных сервисов. Также иногда приходится залезать под днище автомобиля с целью проведения ремонтных работ. Домкрат пригодится и в этом случае.

Вне автомобильной тематики домкраты часто используются для установок конструкций по необходимому уровню при проведении строительных и ремонтных работ, при поднятии грузов на складах и запчастей в мастерских.

О том, как происходит замена крестовины , вы сможете прочитать в подробном материале нашего автора.

Также вас может заинтересовать информация о том, как выбрать и надёжно закрепить своими руками.

Важные характеристики домкрата перечислены ниже.

1. Грузоподъёмность . У каждого из домкратов есть ограничения по этому параметру. При изготовлении устройства необходимо учитывать вес автомобиля. Также необходимо учитывать вес груза в багажном отделении.
2. Высота подъёма . Этот параметр особенно важен для автомобилей с низким днищем. В этом случае высота подъёма должна быть приемлемой для возможности залезть под автомобиль и провести ремонтные работы.
3. Высота подхвата . Это и есть высота инструмента. Этот параметр должен быть совместим с клиренсом автомобиля (расстоянием от поверхности до нижней точки). Этот параметр различен для каждой отдельной модели. Необходимо подобрать высоту подхвата так, чтобы было комфортно работать.

Домкраты бывают различных видов по типу привода.

1. Механического типа , в котором подъём происходит с помощью нажатия на рукоятку. Такие домкраты предназначены для нечастого использования. Такие устройства компактны, но требуют физических усилий.
2. Гидравлического типа . Схож с предыдущим, но требует меньше усилий. Колесо поднимается за счёт давления, создаваемого рабочей жидкостью. Отлично подходит для частого использования.
3. Пневматического типа . Устройство работает за счёт сжатых газов. Для использования необходимы баллоны с газом. Газ создаёт давление, камера увеличивается в размерах, и автомобиль начинает подниматься. Физических усилий при этом не требуется никаких.

Подробную информацию о том, как изготовить своими руками , вы найдёте в материале нашего специалиста.

О том, как пошагово сделать рабочую своими руками, подробно расскажет наш эксперт.

Информацию об изготовлении своими руками вы сможете прочитать в статье нашего специалиста.

По принципу действия домкраты подразделяются на винтовые, реечные, пневматические и гидравлические. Домкраты бывают стационарные, передвижные и переносные. Самодельные устройства чаще всего бывают переносными, так как имеют небольшие размеры. Стационарные домкраты предназначаются для больших грузов, и редко интересуют автовладельцев.
