Типы дорожных ограждений
Весь комплекс дорожных ограждений классифицируется на три категории, согласно материалу изготовления, функциональности и внешней конфигурации.
Материалом, из которого изготавливают дорожные ограждения, служит:
- бетон и железобетон;
- металл;
- пластик.
Бетонные и железобетонные
Большинство дорожных ограждений выполняются из бетона и железобетона. Водоцементный строительный материал выбран неслучайно. Его эксплуатационные свойства отличаются повышенными значениями. Бетон и железобетон обладают высокими прочностными характеристиками, отличной удобоукладываемостью, морозостойкостью, долговечностью, высокой сопротивляемостью статическим и динамическим нагрузкам, а также водонепроницаемостью.
Бетонные и железобетонные отбойники группируются на разделительные и ограждающие. Разделительные конструкции межуют проезжую часть на полосы движения. Чем крупнее дорога, тем больше выделенных полос фигурирует на ней. Ограждающие элементы устанавливаются на обочине. Они служат для защиты транспортного средства от съезда в кювет.
Металлические
Металлические дорожные ограждения изготавливают из стали С245. Их фиксируют на обочинах шоссейного полотна, на границах мостов и тоннелей, в области разделительных полос на шоссе и мостах.
Типовая металлическая конструкция состоит из:
- балки;
- стойки;
- жесткой консоли и консоли-распорки (для элементов дорожной группы с жесткими консолями);

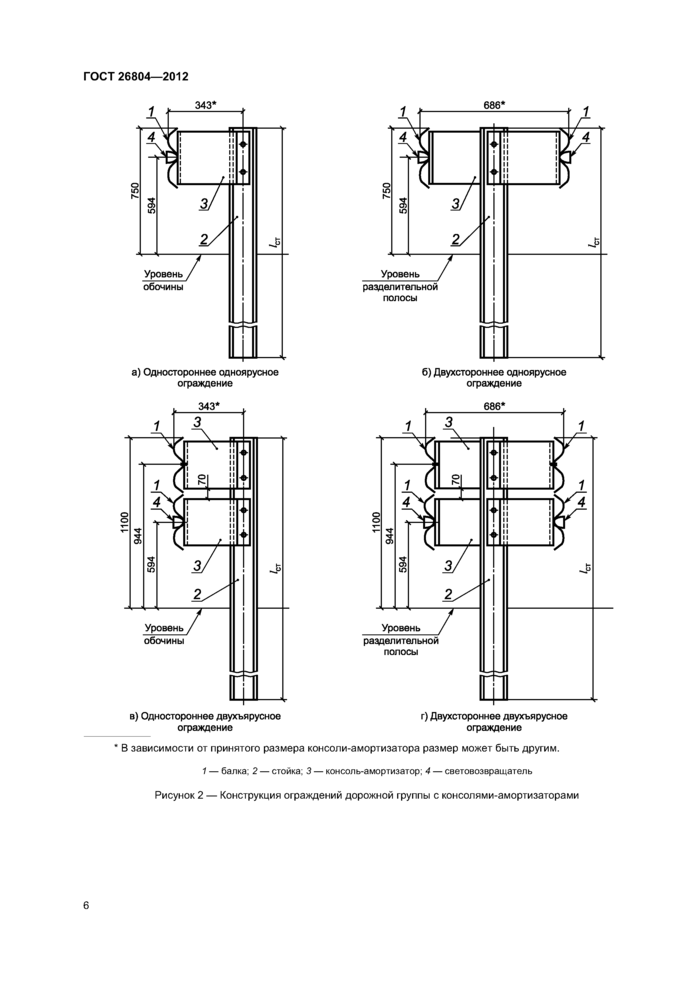

- консоли-амортизатора (для элементов дорожной группы с функцией консоли-амортизатора);
- световозвращателя.
Конфигурация элементов мостовой группы дополнена фланцем стойки и ребром стойки.
Пластиковые
Пластиковые устройства монтируют на участках дорог с незначительными неровностями рельефа местности. Ограждение выполняют в виде пластиковой емкости, в которую помещают сыпучий строительный материал в виде песка или щебня.
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты и нормативные документы:
ГОСТ 9.307-89 ЕСЗКС Покрытия цинковые горячие. Общие требования и методы контроля
ГОСТ 166-89 Штангенциркули. Технические условия
ГОСТ 427-75 Линейки измерительные металлические. Технические условия
ГОСТ 5915-70 Гайки шестигранные класса точности В. Конструкции и размеры
ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия
ГОСТ 7798-70 Болты с шестигранной головкой класса точности В. Конструкции и размеры
ГОСТ 7802-81 Болты с увеличенной полукруглой головкой и квадратным подголовком класса точности С. Конструкции и размеры
ГОСТ 7948-80 Отвесы стальные строительные. Технические условия
ГОСТ 11371-78 Шайбы. Технические условия
ГОСТ 14192-96 Маркировка грузов
ГОСТ 14771-76 Дуговая сварка в защитном газе. Соединения сварные. Основные типы, конструктивные элементы и размеры
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 18160-72 Изделия крепежные. Упаковка. Маркировка. Транспортирование и хранение
ГОСТ 19903-74 Прокат листовой горячекатаный. Сортамент
ГОСТ 23118-99 Конструкции стальные строительные. Общие технические условия
ГОСТ 24297-87 Входной контроль продукции. Основные положения
ГОСТ 27772-88 Прокат для строительных стальных конструкций. Общие технические условия
ГОСТ 29231-91 Шнуры. Технические условия
ГОСТ 30893.1-2002 Основные нормы взаимозаменяемости. Общие допуски. Предельные отклонения линейных и угловых размеров с неуказанными допусками
ГОСТ Р 50971-96 Технические средства организации дорожного движения. Световозвращатели дорожные. Общие технические требования. Правила применения
ГОСТ Р 52289-2004 Технические средства организации дорожного движения. Правила применения дорожных знаков, разметки, светофоров, дорожных ограждений и направляющих устройств
СНиП 3.01.01-85* Организация строительного производства
СНиП 3.06.03-85 Автомобильные дороги. Правила производства и приемки дорог
СНиП 12-03-2001 Безопасность труда в строительстве Ч. 1 Общие требования
СНиП 12-04-2002 Безопасность труда в строительстве 4.2 Строительное производство
СП 53-101-2004 Общие правила проектирования стальных конструкций
Примечание – При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования – на официальных сайтах национального органа Российской Федерации по стандартизации и НОСТРОЙ в сети Интернет или по ежегодно издаваемым информационным указателям, опубликованным по состоянию на 1 января текущего года. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться новым (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

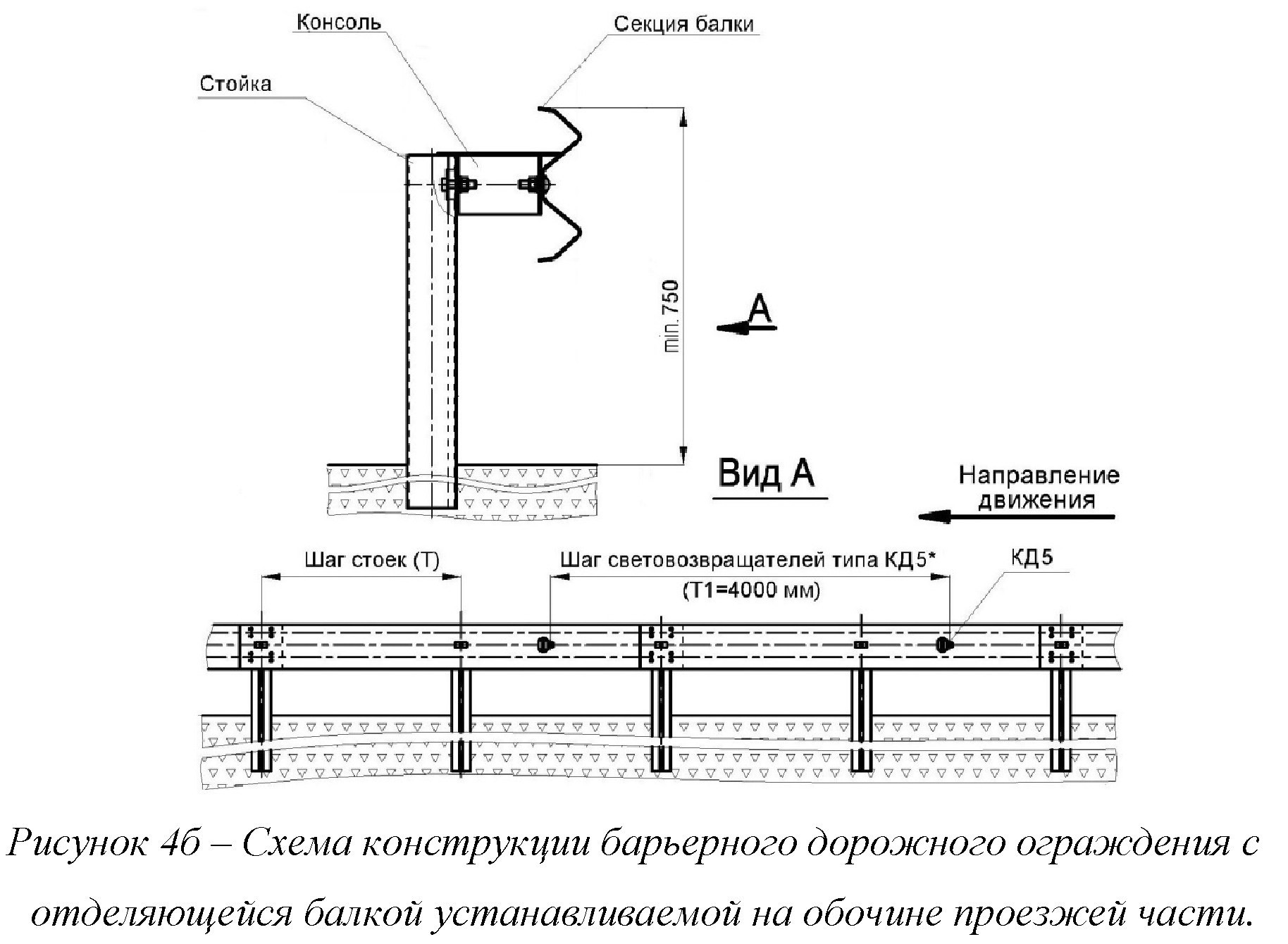

Установка секций балки
Секции балки следует устанавливать после завершения укладки асфальтобетонного покрытия на проезжей части. Установку секций балки следует вести в направлении, противоположном направлению дорожного движения. Начало каждой секции следует располагать на наружной поверхности конца предыдущей секции.
Стыки секций допускается устраивать в любом сечении по длине ограждения — как на стойках, так и между стойками. Соединение секций балки между собой выполняют восемью (девятью — при стыковании на стойке) болтами М16 х 45.5.8 с полукруглой головкой и квадратным подголовком по ГОСТ 7802 с шайбами по ГОСТ 11371 — по одной на каждый болт, с гайкой М16 по ГОСТ 5915, ГОСТ 5927. При креплении балки ограждения дорожной группы к консоли-распорке и жесткой консоли болтом М16 х 45.5.8 под него с лицевой стороны балки устанавливают прямоугольную шайбу 80 х 40 х 4 мм.
Соединение балки начального (конечного) участка с балкой рабочего участка следует выполнять с использованием секции балки угловой (СБУ).
I. ОБЛАСТЬ ПРИМЕНЕНИЯ
1.1. Типовая технологическая карта (именуемая далее по тексту ТТК) — комплексный организационно-технологический документ, разработанный на основе методов научной организации труда для выполнения технологического процесса и определяющий состав производственных операций с применением наиболее современных средств механизации и способов выполнения работ по определённо заданной технологии. ТТК предназначена для использования при разработке Проектов производства работ (ППР) и другой организационно-технологической документации строительными подразделениями. ТТК является составной частью Проектов производства работ (далее по тексту — ППР) и используется в составе ППР согласно МДС 12-81.2007.
1.2. В настоящей ТТК приведены указания по организации и технологии производства работ по установке металлического барьерного ограждения на автомобильных дорогах общего пользования.
Определён состав производственных операций, требования к контролю качества и приемке работ, плановая трудоёмкость работ, трудовые, производственные и материальные ресурсы, мероприятия по промышленной безопасности и охране труда.
1.3. Нормативной базой для разработки технологической карты являются:
— строительные нормы и правила (СНиП, СН, СП);
— заводские инструкции и технические условия (ТУ);
— нормы и расценки на строительно-монтажные работы (ГЭСН-2001, ЕНиР, ВНиР, ТНиР);
— производственные нормы расхода материалов (НПРМ);
— местные прогрессивные нормы и расценки, нормы затрат труда, нормы расхода материально-технических ресурсов.
1.4. Цель создания ТК — описание решений по организации и технологии производства дорожно-строительных работ по установке металлического барьерного ограждения на автомобильных дорогах общего пользования с целью обеспечения высокого качества, а также:
— сокращение продолжительности строительства;
— обеспечение безопасности выполняемых работ;
— организации ритмичной работы;
— рациональное использование трудовых ресурсов и машин;
— унификация технологических решений.
1.5. На базе ТТК в составе ППР (как обязательные составляющие Проекта производства работ) разрабатываются Рабочие технологические карты (РТК) на выполнение отдельных видов дорожно-строительных работ (СНиП 3.01.01-85* «Организация строительного производства») по установке металлического барьерного ограждения на автомобильных дорогах общего пользования.
Конструктивные особенности их выполнения решаются в каждом конкретном случае Рабочим проектом. Состав и степень детализации материалов, разрабатываемых в РТК, устанавливаются соответствующей подрядной строительной организацией, исходя из специфики и объема выполняемых работ.
РТК рассматриваются и утверждаются в составе ППР руководителем Генеральной подрядной строительной организации.
1.6. ТТК можно привязать к конкретному объекту и условиям строительства. Этот процесс состоит в уточнении объёмов работ, средств механизации, потребности в трудовых и материально-технических ресурсах.
Порядок привязки ТТК к местным условиям:
— рассмотрение материалов карты и выбор искомого варианта;
— проверка соответствия исходных данных (объемов работ, норм времени, марок и типов механизмов, применяемых строительных материалов, состава звена рабочих) принятому варианту;
— корректировка объемов работ в соответствии с избранным вариантом производства работ и конкретным проектным решением;
— пересчёт калькуляции, технико-экономических показателей, потребности в машинах, механизмах, инструментах и материально-технических ресурсах применительно к избранному варианту;
— оформление графической части с конкретной привязкой механизмов, оборудования и приспособлений в соответствии с их фактическими габаритами.
1.7. Типовая технологическая карта разработана для инженерно-технических работников (производителей работ, мастеров, бригадиров) и рабочих, выполняющих работы во II-й дорожно-климатической зоне, с целью ознакомления (обучения) их с правилами производства дорожно-строительных работ по установке металлического барьерного ограждения на автомобильных дорогах общего пользования, с применением наиболее современных средств механизации, прогрессивных конструкций и способов выполнения работ.
Технологическая карта разработана на следующие объёмы работ:
— установка металлического барьерного ограждения — =100 м.
Положения, регламентирующие правила установки дорожных ограждений
В качестве основного нормативно-правового акта, регламентирующего предписания в части установки оградительных элементов, необходимо рассматривать обновленный национальный стандарт Российской Федерации ГОСТ 52289-2004. Согласно данному документу:
- устройство должно отвечать требованиям к уровню удерживающей способности, прогибу, рабочей ширине и минимальной высоте. Значение уровня удерживающей способности, зависящего от степени сложности дорожных условий для автомобильной трассы, мостов и городских дорог, улиц, мостов выбирают из таблицы;
- минимальные уровни удерживающей способности ограждающих конструкций, которые устанавливаются на съездах пересечений и примыканий в разных уровнях дорог берут из табличного материала;
- минимальная высота ограждения определяется по таблице;
- определяется величина прогиба барьерного ограждения, монтируемого в районе обочины, и размер рабочей ширины;
- регламентируется место установки барьерного и парапетного ограждений относительно: бровки земляного полотна и стойки барьерного ограждения в одном случае и бровки земляного полотна и ближнего края парапетного ограждения (кромки проезжей части и лицевой поверхности балки ограждения или до ближнего края парапетного ограждения) во втором случае;
- определяется место установки и высота световозвращателей, удерживающих и ограничивающих пешеходных ограждений;
- упорядочивается район монтажа сетчатых и решетчатых ограждений, предотвращающих выход животных на проезжую часть шоссе, проложенных вдоль заповедников и пастбищ.
Строительство и эксплуатация шоссейной трассы в обязательном порядке должны предусматривать сооружение элементов дорожной инфраструктуры. При этом устройства дорожной инфраструктуры просто обязаны быть безопасными и для транспортного средства, и для водителя, и для пассажиров, и для пешеходов на тротуарах. То есть даже если и случилась аварийная ситуация в районе автомагистрали, то защита участников дорожного движения должна соблюдаться беспрекословно.
Виды барьерных ограждений и их классификация
Все дорожные сооружения подразделяются на несколько типов, которые будут рассмотрены ниже.
Классификация ограждений по назначению
По своему функционалу дорожные ограждения можно разделить на такие группы:
- Предназначенные исключительно для транспортных средств.
- Служащие для обеспечения безопасности пешеходов.
- Препятствующие выходу на проезжую часть животных. Устанавливаются в зонах заповедников и вблизи автодорог, проходящих через леса.
- Служащие ограничению излишнего шума и света. Например, если вдоль дороги стоят жилые дома. Или в районах повышенной деловой активности (вокзалы, аэропорты).
Транспортные ограждения также имеют разграничения по типам:
- Направляющие. Монтируются на обочинах автодорог, вдоль полос движения автотранспорта, на разделительных полосах, у краев мостов и путепроводов. Рассчитаны они на скользящие удары автотранспорта под углами, не превышающими 30 градусов.
- Останавливающие. Устанавливаются в местах, где направляющие ограждения не могут справиться со своими задачами. Они выдерживают прямой удар транспортного средства, предотвращая его падение с высоты или прямое столкновение с каким-либо препятствием.
Рассмотрим виды направляющих конструкций.
- Барьерные ограждения. Состоят из стоек, консолей и специальных крепежей. Могут быть металлическими, полимерными или бетонными. Различаются также по упругости, жесткости, материалам заполнения. Они могут иметь различную конфигурацию, направляющие элементы, светоотражающие полосы и прочие указатели.
К барьерному типу относят и тросовые сооружения. Металлические тросы способны существенно смягчать удары транспорта, так как слабо закреплены в стойках.
Барьерные ограждения имеют следующие обозначения:
11 МО — мостовое одностороннее;

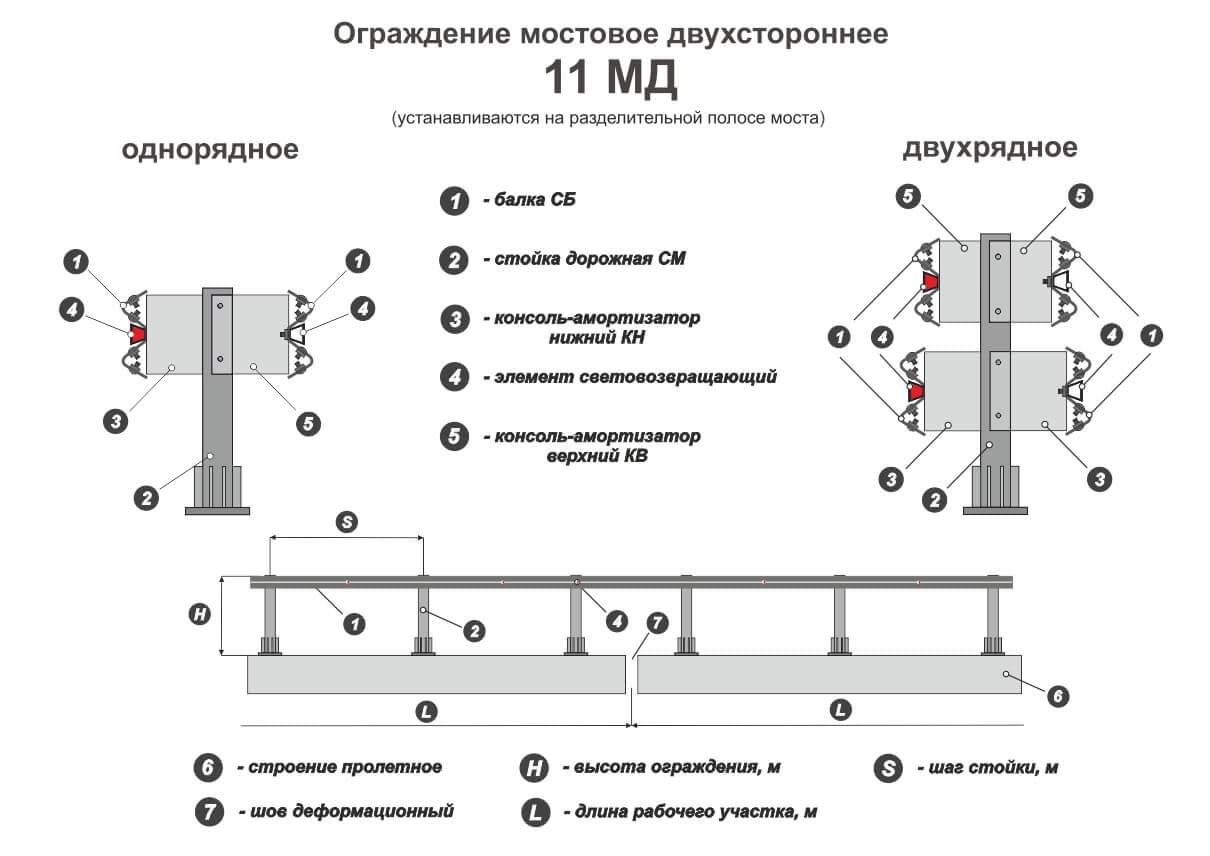

11 МД — мостовое двухстороннее;

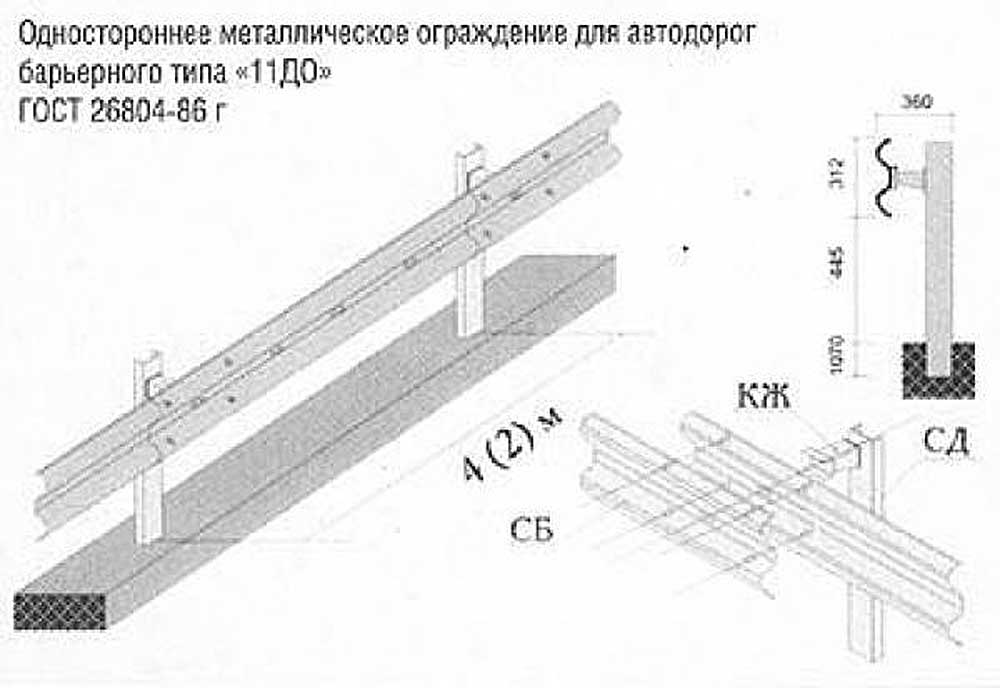

11 ДО — дорожное одностороннее;
11 ДД — дорожное двухстороннее.
- Парапетные сооружения. Представляют собой однотипные монолитные блоки, установленные в ряд на обочинах каких-либо участков дорог. Материалом для их изготовления служат бетон, дерево или пластик. Однотипность отдельных элементов не позволяет водителю отвлекаться от дороги.
- Перильные ограждения. Применяются в местах, где нужно ограничить передвижение людей через проезжую часть. Представляют собой решетки (перила) из металла.
- Направляющие конструкции. Их предназначение — указание водителям на изменения в направлении движения, обозначение опасных участков дорог, наличие на дорогах препятствий или плохо видимых в темноте объектов. Могут представлять собой самые различные конструкции — столбы, тумбы, стойки, барьеры из разных материалов. Могут светиться или иметь светоотражающие элементы.
Степень жёсткости отбойника
Различные способы производства парапетов предполагают варианты, зависящие от тех условий, в которых они будут применяться. Если территория установки ограничена, то оптимальным станет изготовление стационарного твёрдого сооружения. Когда места достаточно, можно смонтировать эластичную систему.
В первом случае имеется в виду бетонное или металлическое оградительное сооружение для автомобильной дороги. Пересечение линий передвижения транспортных средств полностью исключается. Обычно так поступают на участках, где высокий трафик и скорости встречных потоков большие.
Так, можно разделить полосы, где организовано двустороннее движение, чтобы при создании аварийной обстановки проблема ограничивалась в единственном направлении. Это поможет снизить количество предполагаемых жертв и повреждений. Нередко подобным способом разграничиваются потоки автомобилей, движущихся по мостам или горным дорогам, что позволяет предотвратить падение машины с высоты.
Наиболее прочным считается бетонный отбойник
Однако жёсткие заслоны имеют существенный недостаток. В силу своей конструкции они наносят травмы человеку, попавшему в аварию. Поэтому целью разработчиков подобных строений является изобретение амортизирующих шоссейных и мостовых барьерных ограждений. С их помощью остановка автомобиля происходит не моментально, что может спасти жизнь водителю и пассажирам, а также снизить ущерб от повреждения транспортного средства.
Чаще всего на автомагистралях встречаются разделительные сооружения из волнистого металлического профиля. Есть и конструкции из пластика с различным наполнением. Основная задача таких систем безопасности — удержание машины на дороге и снижение скорости движения. Тем самым водителю предоставляется возможность вернуть контроль над управлением автомобилем.
В этом видео вы узнаете как производятся отбойники для дороги:
Производство дорожных ограждений по ГОСТ, СТО, ТУ
ООО «МостоСтройИнжиниринг» совместно с ООО НПО «ЯВИР» выпускает ОЦИНКОВАННЫЕ мостовые и дорожные ограждения барьерного типа по стандартам:
- СТО 521000-008-47641462-2010,
- ГОСТ Р 52607-2006,
- ГОСТ Р 52289-2004,
- ТУ 5216-0570-00244676-2009.
Данные нормы распространяются на ограждения металлические удерживающие барьерного типа, предназначенные для применения на автомобильных дорогах общего пользования и в городах.
Чтобы купить барьерные ограждения, звоните:
- Тел.: +7 (800) 200-58-81
- Моб.: +7 910 521-50-57
Удерживающая способность дорожных барьерных ограждений
Наши конструкции дорожных и мостовых ограждений охватывают ВЕСЬ ДИАПАЗОН НОРМАТИВНЫХ УДЕРЖИВАЮЩИХ СПОСОБНОСТЕЙ от У1 (130 кДж) до У10 (600 кДж).
Преимущества дорожных ограждений
Отличительными особенностями конструкций дорожных и мостовых ограждений, производимых нашей компанией, являются:
- малая металлоемкость при 100 % сохранении прочностных свойств;
- высокая монтажепригодность;
- широкий спектр видов и групп конструкций.
Сертификат на дорожные ограждения барьерного типа
Все выпускаемые ограждения прошли натурные испытания на полигоне ФГУП «НИЦИАМТ» в г. Дмитрове и имеют сертификаты соответствия, выданные НИЦ ДОБДД МВД России.
Назначение барьерных дорожных ограждений
Дорожные ограждения барьерного типа — это элемент обеспечения пассивной безопасности автомобильных дорог. Они служат для предотвращения выезда автомобилей за пределы земляного полотна, где в результате прогиба и за счет упругой деформации конструкции ограждения способствуют изменению траектории движения автомобиля, уменьшая до минимума ударные нагрузки.
Барьерные ограждения дорожные как средства пассивной безопасности эффективны в тех случаях, когда водитель не в состоянии предотвратить происшествие, которое возникает из-за потери управляемости или устойчивости автомобиля, дестабилизации элементов системы автомобиля (занос прицепа, перемещение тяжелого груза в кузове и т.д.), внезапных приступов болезни, ослепления фарами встречного автомобиля в темное время суток.
Поэтому повышение пассивной безопасности дорог, т.е. применение барьерного ограждения значительно уменьшает тяжесть последствий от происшествий, связанных со съездом автомобилей за пределы проезжей части дороги.
Опоры дорожных знаков рамные металлические
ООО «МостоСтройИнжиниринг» производит опоры рамные металлические (опоры дорожных знаков). Опоры предназначены для установки указательных знаков, информационных знаков и рекламных щитов над проезжей частью. Типы дорожных опор –П-образные (РМП), Г-образные (РМГ) и Т-образные (РМТ). Также опоры могут быть одно и двухригельными.
Покрытие опор – горячее цинкование. При этом по согласованию с заказчиком, опоры могут поставляться с другими типами покрытий.
Общие требования и правила к проведению монтажа и дальнейшей эксплуатации пешеходных ограждений
При применении ограждений для пешеходов следует учесть все правила и требования ГОСТа, указанные ниже:
- При установке ограждения для пешеходов на участках со светофорами, контролирующими дорожно-транспортный поток, минимально необходимая длина перил с двух сторон должна составлять не менее 50 метров от конца зоны дорожного перехода;
Если планируется проводить монтаж ограждений, где расположена разделяющая полоса на широкой дороге или на внеуличных пешеходных переходах, к которым относятся надземные и подземные варианты, необходимо использовать перильные ограды или специальные сеточные варианты, закрепляющиеся к тротуарам.
Пример пешеходного ограждения из сварной сетки
Такое ограждение должно быть достаточной длины (20 метров в обе стороны от конца перехода). Еще одним требованием является наличие удерживающих элементов от попадания автомобиля на пешеходный участок.
Ограждения для ограничения передвижения человека применяют в следующих случаях (выписка из ГОСТа):
- Для разделения тротуара с пешеходной дорогой и частью для езды на автотранспорте;
- При необходимости огородить территорию напротив остановок, к которым прилегает либо подземный, либо надземный переход. Ограждение прокладывается как по всему участку, где останавливаются автобусы или другие общественные транспортные средства, так и на 20 метров каждой из сторон, если до этого не были установлены ограничители для машин;
- Также их применяют на наземных пешеходных переходах, которые регулируются со всех сторон при помощи светофора. Протяженность такой ограды должна быть по всей длине перехода, а также по 50 метров с каждого конца. Такую меру безопасности обычно используют при большом потоке людей через пешеходный переход — от 750 человек и более.
Виды ограждений
У дорог бывает различный рельеф, ширина, они могут пролегать по разнообразной местности. Поэтому существуют виды дорожных ограждений, которые отличаются по функциональности, материалу изготовления и форме. Монтаж и выбор материала, из которого изготавливают барьерное ограждение, зависят от его функций.
По типу материала
В зависимости от того, какой материал используется при изготовлении барьеров, выделяют:
Пластиковые дорожные барьеры.
Это контейнеры, полые внутри, заполняемые водой, щебнем мелкой фракции или песком. Обычно их устанавливают на аварийном участке дороги для огораживания места проведения ремонтных работ. В нашей стране установка пластиковых барьеров является временной мерой, но за рубежом их монтируют на постоянной основе на трассах с небольшими неровностями рельефа.
Главным преимуществом этого вида дорожного ограждения является способность смягчать удар и сдерживать автомобиль от значительных повреждений. При ударе о пластиковое заграждение риск того, что сильно пострадают люди или машина, значительно ниже, чем при столкновении с барьерами другого типа
Дорожный барьер из пластика легко транспортировать, а красный или белый цвет емкостей привлекает к себе внимание водителей. Недостатком пластиковых барьеров является низкая прочность. Эти конструкции отличаются высокой прочностью, способностью сдерживать сильные удары
Бывают двух типов: разделительные и ограждающие. Первый тип бетонных отбойников разделяет дорогу на одинаковые полосы, чтобы предотвратить столкновение автотранспорта, который движется навстречу друг другу. Второй тип устанавливают на обочине дорог, чтобы не давать транспорту съезжать в кювет. Недостатком бетонных барьеров является возможность наносить сильные повреждения пассажирам и автомобилю при столкновении
Эти конструкции отличаются высокой прочностью, способностью сдерживать сильные удары. Бывают двух типов: разделительные и ограждающие. Первый тип бетонных отбойников разделяет дорогу на одинаковые полосы, чтобы предотвратить столкновение автотранспорта, который движется навстречу друг другу. Второй тип устанавливают на обочине дорог, чтобы не давать транспорту съезжать в кювет. Недостатком бетонных барьеров является возможность наносить сильные повреждения пассажирам и автомобилю при столкновении.
Металлические дорожные удерживающие перила.
Наиболее популярное ограждение, которое устанавливается на трассах. Металлическое ограждение состоит из профиля и стоек, к которым он крепится. Широкое использование металлических барьеров среди других разновидностей объясняется тем, что они более прочные, чем пластиковые, и более безопасные, чем бетонные. Например, в случае аварии автомобиль получит менее значительные повреждения при столкновении с металлическим барьером, потому что часть энергии на себя заберет амортизатор, установленный между стойкой и профилем.
Дорожный барьер из металла делится на несколько видов:
- Одностороннее ограждение, устанавливаемое по краям автомагистрали. Этот барьер защищает автомобиль от съезда с дороги.
- Двустороннее заграждение, устанавливаемое на дороге между полосами встречного движения. Оно разделяет их и препятствует столкновению транспорта.
- Мостовые односторонние и двусторонние барьеры.
По функционалу
Независимо от того, из какого материала изготавливается дорожный барьер, по функциональному назначению их классифицируют как разделительные, ограждающие и удерживающие. В соответствии с названиями, дорожный барьер устанавливается для разделения полос магистрали, ограждения дорог от пешеходной зоны, аварийного участка; а также удержания транспорта от съезда с трассы или моста.
По внешнему виду
Внешний вид дорожных ограждений барьерного типа строго нормируется ГОСТом. Особенно это касается ограждений, установленных на трассах федерального значения. По своей форме барьерные ограждения бывают:
- Балочные, с креплением металлической балки на опорные стойки.
- Тросовые: заграждение выполнено в виде металлического троса, натянутого между опорными столбами.
- Дорожный барьер трапециевидной формы. Это бетонные и железобетонные конструкции.
- Заборные: барьеры из железобетона, выполненные в виде небольших заборов.
- Водоналивные: пластиковые емкости, наполненные водой.
На обочинах крутых поворотов, высоких подъемов, возможна установка дорожных барьеров несколькими рядами.
