Электроснабжение гаража: как сделать своими руками

Можно ли подключить отдельное помещение к сети?

чтобы подключить отдельный гараж к сети, вы можете обратиться в электросети.

Для подачи заявления не обойтись без копии паспорта, документов на собственность и бумаг на владение гаражом. Если у вас есть право на владение землёй, вы также можете взять его. Подавая заявление, подумайте о необходимом вам количестве киловатт.

Мощность подключения также нельзя оставить без внимания. Если вы решите увеличить мощность, то это обойдется в 10 000 рублей. И всё это при условии того, что на трансформаторе присутствует свободная мощность. В распавшемся кооперативе также можно подключить свет, для этого нужно обратиться повторно за переподключением.

План расположения электрооборудования

На плане гаража выполняется план расположения электрооборудования. На плане указывают всю аппаратуру с кабелями, идущими к ним. Если используются распаячные коробки, то тип, длина и сечение кабеля указываются отдельно для каждого участка. Возможен вариант монтажа, при котором все кабеля приходят на клеммник в электрощит. Это повышает надёжность, но увеличивает расход кабелей.

Возле опусков указывают длину кабеля, а возле розеток, выключателей и светильников настенного исполнения отмечают высоту установки.

Простейшая схема оборудования внутреннего электроснабжения гаража

Все работы начинаются с чертежа, на котором изображаются: вводный щиток с оборудованием, распределительные коробки, розетки, выключатели и трассы прокладки проводки в гараже. Простейшая схема внутренней разводки гаража выглядит следующим образом. С наружной вводной коробки трехжильный медный кабель, две жилы которого подключаются во внешней коробке к кабелю централизованной разводки, а третья — к болту заземления, вводится в распределительный щиток гаража, в котором устанавливается электросчетчик и автомат защиты.

Как правило, фазный провод, обычно коричневого цвета, или тот, на котором индикатором определяется наличие фазы, заводится на вход электросчетчика, размещенного в щите электропитания, а затем на автомат защиты, размещенный в том же щите.После этого электросчетчик пломбируется для исключения воровства электроэнергии.

Нулевой провод, обычно

синего цвета,

Провод заземления, обычно

желто-голубой,

В простейшей схеме могут даже не перерезаться, а уходить сразу в короб распределения питания, если этот провод имеет одну трассу. В случае, если разводка производится от щита электропитания по нескольким трассам — на лампы освещения, розетки, выключатели и т.д., в щите монтируются три контактные линейки, к которым подключаются провод «фаза» от электросчетчика и провода «нуль» и «земля».

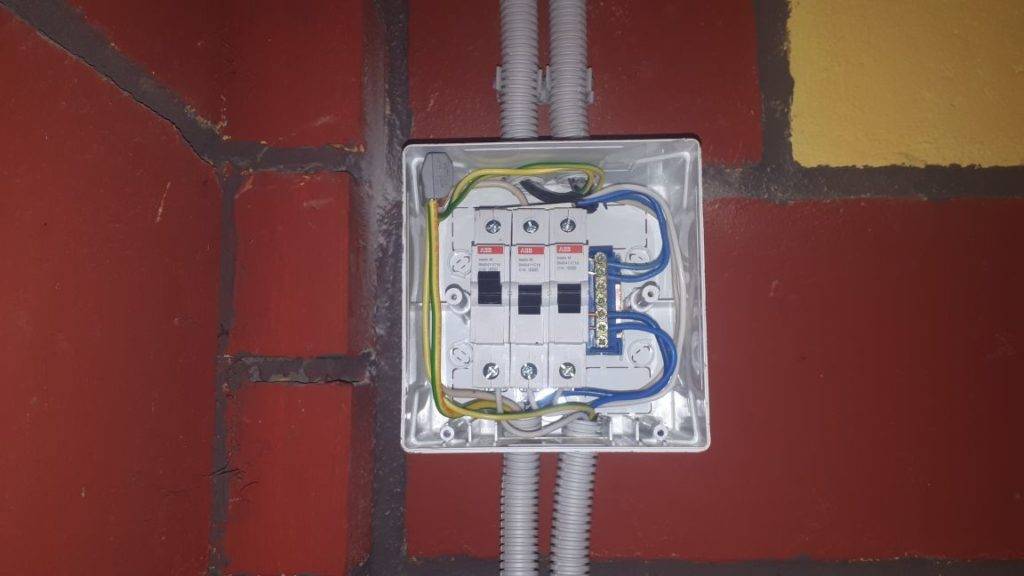

В случае использования не пластмассового, а металлического щита контактные линейки «фазы» и «нуля» монтируются на изолирующих прокладках, контактная линейка заземления закрепляется непосредственно на корпусе электрощитка.

Как правило, даже при монтаже простейшей схемы электропитания, предусматривается одна розетка, к которой могут подключаться мощные электропотребители, такие, как бетономешалка. В этом случае в распределительном щитке устанавливается второй автомат защиты, как правило, на 25 ампер.

При этом на линию освещения гаража и смотровой ямы, а также на такие потребители, как электроинструмент (дрель, болгарка, электроточило), зарядное устройство и на розетки достаточным есть автомат защиты на 16 ампер.

Для того, чтобы автоматы защиты не срабатывали при перегрузках, перед их покупкой необходимо рассчитать по Закону Ома максимальный ток нагрузки, с небольшим запасом, для чего разделить суммарную потребляемую мощность одновременно используемого оборудования и электроинструмента на 220 вольт,

Например, суммарная мощность бетономешалки, зарядного устройства, ламп освещения составляет 5 киловатт. Делим 5000 ватт на 220 вольт, получаем 22,72 ампера. Значит, необходимо установить автомат защиты на 25 ампер. В гаражах для подключения розеток используется, как правило, провод типа ВВГ3х2,5,для подключения ламп освещения — ВВГ3х1,5.

Сечение провода для подключения высоковольтной розетки рассчитывается исходя из мощности используемого электрооборудования.

Делаем своими руками: инструкция

Устройство освещения в гараже и монтаж электропроводки требует использования:

тестера;
комплекта изолированных отверток;
изоляционной ленты;
диэлектрических перчаток;
защитных очков;
плоскогубцев с изоляцией;
строительного ножа либо кусачек (ими отрезают провод и зачищают его).

Прокладка проводки, монтаж распределительных шкафов и иных компонентов невозможны без перфораторов, дрелей и штроборезов.

Также стоит приготовить:

строительные шпатели;
лобзики;
пилы по металлу и дереву;
молотки, гаечные ключи;
сверла для определенных материалов;
дисковые пилы;
строительные уровни и измерительную рулетку.

Точный перечень инструментов определяется тем, какие именно работы нужно провести и каков их объем. Одна розетка должна приходиться на 6 кв. м. гаража, причем выключатели общего и локального уровня нужно разделять. Когда помещение имеет отдельные зоны, число источников света на общем уровне можно уменьшить. Но это означает, что придется все равно подключать частные блоки питания к главным силовым линиям качественно.

Кирпичные стены с гипсовой и известковой штукатуркой позволяют делать скрытую проводку. Центром прокладки кабелей является внутренний распределительный блок. В направлении розеток проводят штробы для силовых кабелей. Штробы от выключателей к потолочным светильникам делают обязательно по вертикали. Когда использован подвесной или пожароопасный потолок, осветительные линии полагается убирать в особую гофру, скрываемую фальшивым перекрытием.

Нельзя рассчитывать, что обустройство освещения в гараже будет дешево и качественно одновременно. Еще сложнее выполнить эту работу в металлическом строении. Каркасный гараж, утепленный снаружи и отделанный внутри несколькими типами материалов, оборудуется осветительными системами с комбинированным маршрутом трассы.

Основные нюансы таковы:

щиты ставят на негорючих основаниях справа от двери или ворот;
целесообразно размещать электрические трассы скрыто;
при невозможности скрытого монтажа применяют короба из пластика или металла;
эти короба крепят на стены максимально надежно;
для установки розеток и выключателей применяют открытые коробки;
осветительные приборы ставят на особые кронштейны, которые подбираются в соответствии с методом крепления.

Когда в гараже, кроме машины, накапливаются хозяйственные принадлежности, запчасти, инструменты, вещи, или есть ряд рабочих сегментов, нужно предусмотреть несколько пунктов включения света, один из которых будет главным. Все приборы в смотровых ямах нужно подключать только через понижающий трансформатор. Если расчеты выполнены правильно и ошибок при монтаже проводов и аппаратуры не допущено — безопасная работа электросети гарантирована примерно на 30 лет.

Непременно следует предусмотреть аварийное освещение гаража. Простейший вариант — пара светодиодных лент, которые подключают непосредственно к аккумуляторам. Не обязательно брать именно автомобильную АКБ, компьютерный блок бесперебойного питания тоже подойдет для решения этой задачи. В качестве автономного источника электроснабжения ветряной генератор можно использовать только в горных местностях или на морских побережьях, где скорость ветра очень часто превышает 6 м/с. При такой скорости потока стандартное устройство за час генерирует 1 Квт электроэнергии — вполне достаточно для осветительных приборов.

Если солнечная батарея и аккумулятор не подходят, нужно выбирать «филиппинский фонарь». Это бутылка из прозрачной пластмассы, на которую надевают экран из оцинкованной, либо нержавеющей стали. Форма экрана бывает как круглой, так и прямоугольной. В емкость заливают чистую воду и разбавляют хлоркой. Устройство ставят в крышу, а стыки заливают герметиком либо силиконом. Чтобы света в помещении хватило, нужно использовать несколько светильников.

Выбор проводов и кабелей по мощности нагрузок

Один из главных принципов организации электроснабжения заключается в правильном подборе сечения, типа изоляции и материала силового кабеля. Для этого существуют стандартные диаметры и соответствующие им величины мощностей, токовой нагрузки. Например, для 500 Ватт и тока в 2,17 Ампер достаточно медного провода в 0,43 квадратных миллиметра (0,62 алюминиевого).

Вообще выбор между медью и алюминием, открытой проводкой и уложенной в стены всегда будет актуален. Медный кабель выдерживает большую нагрузку при меньшем сечении, но он дороже. Алюминиевый провод жестче, сращивать его с медью не рекомендуется во избежание возникновения электрохимической коррозии. Открытая электропроводка (проложенная в пластиковом или металлическом рукаве) проще в устройстве, зато заглубленная безопаснее.

Использование для освещения низковольтных светильников позволяет уменьшить расход энергии, повысить безопасность. Большинство современных точечных светильников созданы по LED технологии, обладают повышенной яркостью при минимальном энергопотреблении, рассчитаны на 12-вольтное питание.

Если нет возможности (способности) выполнить необходимые расчеты, обращаются к электрикам. Но наугад, вслепую выбирать количество, сечение кабеля нельзя. Строго по размеру токовой нагрузки устанавливают автоматические выключатели. Лучше, чтобы они были немного с запасом, чем с недобором.

Оборудование внешнего электроснабжения гаража

Как правило, подвод электричества в гараже и гаражных кооперативах осуществляется централизованно.Кабели питания прокладываются в металлических, либо пластиковых трубах по фасадной (в спаренных гаражных боксах), либо тыльной стороне в однорядных боксах. Напротив каждого гаража устанавливается металлическая, либо пластиковая распределительная коробка, из которой через вводное отверстие, в которое вставляется пластиковая труба, электрический кабель заводится в помещение гаража.

Достоинством разводки в металлических трубах является повышенная пожаробезопасность и то, что, трубы являются элементом единого заземления на весь ряд боксов, а иногда и на весь кооператив. В этом случае при однофазном электроснабжении используется двужильный кабель вместо более дорогого трехжильного.

Монтаж электросети в гараж своими руками

Перед тем, как осуществлять установку электроснабжения, необходимо позаботиться о техники безопасности и соблюсти следующие правила:

нельзя устанавливать выключатели и розетки в погребе, поскольку сырость в таких помещениях очень велика;
в смотровой яме можно устанавливать только маломощные светильники, которые не превышают 12 вольт, их работу должен контролировать трансформатор;
электросеть должна прокладываться на расстоянии более 20 см от отопительной системы, чтобы линии не были повреждены в дальнейшем;
все электроприборы должны обладать специальной защитой от влаги и сырости;
обязательно нужно приобрести приборы автоматического отключения, чтобы при аварии помещение было тут же обесточено;
все провода электросети нужно прокладывать в горизонтальном или вертикальном направлении под острым углом.

Весь процесс монтажа делится на три этапа:

подготовительный;
установка внешнего участка;
установка внутреннего участка.

Разберем каждый из шагов по отдельности.

Шаг 1. Подготовительный этап

На этом шаге необходимо подготовить гаражное помещение к проведению основных работ. Нужно сделать разметку для будущих розеток и выключателей, креплений и мест проведения самих проводов. Для удобства можно воспользоваться разметочным шнуром, но линии допустимо наносить только вертикально или горизонтально.

Далее нужно заземлить все приборы, чтобы во время монтажа не произошло замыкание или не было ударов током. Для этого следует вмонтировать в грунт три проводника, которые соединены друг с другом. В здание проводится медный кабель, прикрепленный к контуру заземления. Затем провода разводят в сам электрический щит и розетки. После проведения разметки и подготовки приборов подготовительный этап можно считать завершенным.

Шаг 2. Установка внешнего участка электросети

Чтобы провести кабель на улице можно воспользоваться двумя способами: воздушным и подземным. Но лучше всего выбирать прокладку электричества по воздуху, потому что он не требует много времени и ресурсов для монтажа. Нужно соблюдать ряд правил для установки электросети таким образом:

высота кабеля над пешеходной зоной гаражного кооператива должна достигать 3,7 метров;
при расстоянии от электрического столба до гаража более 30 м нужно будет установить еще одну опору в промежутке;
над проезжей частью кабель необходимо поместить на высоту не менее 6 метров от дороги;
провод вводится в гараж только на расстоянии, которое составляет не менее 2,7 м от земли.

Если гараж не соответствует требованиям высоты, то на него можно установить стальную трубу, на которой будет крепиться кабель.

Подземную проводку устанавливают в выкопанную в сторону гаражного помещения траншею. Главное защитить яму от попадания влаги и талой воды во время установки. С противоположной стороны кабель нужно провести вовнутрь гаража. Весь процесс должен быть герметичным. В этом и заключается его сложность, поэтому предпочтение отдают способу по воздуху.

Шаг 3. Установка внутреннего участка электросети

Произвести монтаж внутри гаража можно скрытым и наружным способом. Скрытый способ предусматривает следующий перечень действий:

подрезать кабель на несколько кусков, которая тождественна длине установленных шлейфов;
встроить распределительные коробки;
положить кабель в специальные штробы, закрепить хомутами и саморезами для прочности;
с помощью клеммных колодок соединить проводку между шлейфами;
заделать штробы штукатуркой и подключить все к проводам.

Наружный способ подойдет для гаражей с металлической или деревянной отделкой. Необходимо будет провести кабель-каналы, которые состоят из крышки и основы. Пошаговый монтаж проводки наружным способом:

установить основу и закрепить ее саморезами, попутно разрезать в соответствии с длинами участков;
прикрепить элементы к стенам гаража;
подключить провода к конечным точкам;
закрыть кабель-каналы крышками;
крышки закрепить на специальные защелки, установленные по всему периметру.

После всех проделанных действий установка электропроводки признается завершенной. При правильном соблюдении всех пунктов электричество будет эксплуатироваться по всем правилам и в рамках закона.

Как правильно выбрать

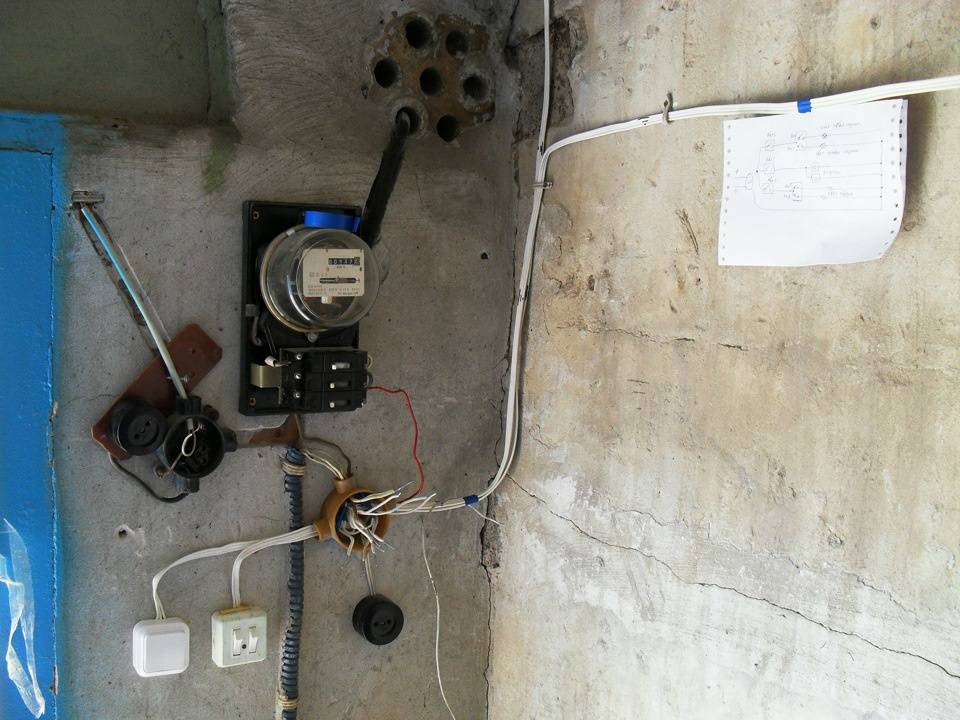

Выбор электросчётчика зависит от особенностей эксплуатации сети:

однофазный индукционный – подойдёт при незначительном расходе энергии, обычно только для освещения и включения потребителей небольшой мощности;
трёхфазный электронный – если предполагается использование станков и сварочного агрегата. Такой прибор, как правило, необходимо подключать через трансформатор;

В последнем случае владелец получает возможность учитывать потребление по нескольким тарифным планам.

Также следует учитывать температурный диапазон прибора, исходя из условий эксплуатации

Важно правильно определиться с токовыми характеристиками счётчика и мощностью автомата на включении. Это также зависит от суммарной мощности подключаемых устройств

Выбор автоматов

Автоматы выбираются в зависимости от предполагаемой нагрузки на каждую из линий. Чтобы рассчитать его номинал, нужно сложить максимальную мощность всех предполагаемых потребителей на линии в ватах и поделить на 220 Вольт, мы получим примерный ток. Также стоит предусмотреть некоторый запас по току, чтобы в момент пуска или включения не выбивало автоматы.

К примеру, у нас в линии освещения 20 ламп по 100 Ватт, значит нагрузка на линию освещения будет равняться 2000 Ватт или 2 КВт. Значит ток, протекающий в этой линии будет равен 2000/2200 = 9 Ампер. Автомат на 16 Ампер будет оптимальным.

Обычно для линий освещения используют автоматы на 10-16 Ампер, а для розеток на 25 Ампер.

Но в каждом конкретном случае нужно рассчитывать относительно планируемой нагрузки, слишком большой запас (больше чем в 2 раза) брать не стоит, это снижает надёжность защиты.

Дополнительные мероприятия

Практически в каждом гараже имеется подвальное помещение или смотровая яма. Казалось бы, для них освещение проще сделать переносным, но дело в том, что там обычно уровень влажности высокий, поэтому максимально допустимое напряжение составляет всего 42 вольта. По этой причине покупаем и устанавливаем маленький понижающий трансформатор. Также покупаем специальное оборудование, которое рассчитано именно на такое низкое напряжение.

В итоге стоит уделить немного внимания технике безопасности. При выполнении работ в обязательном порядке нужно придерживаться приведенных ниже требований.

Не нужно торопиться, ведь главное при работе с электричеством – это безопасность.
Любые манипуляции, связанные с электрическим током (даже банальная замена лампочки или розетки), должны проводиться только в отсутствие напряжения

С этой целью можно выкрутить пробки (если вы до сих пор их используете) или же автоматы на распределительном щите.
Для высотных работ следует использовать козлы или помосты (никаких бочек, стульев, установленных на столы, и тому подобных сооружений).
Обувь с одеждой должны быть максимально комфортными, чтобы движения тела не были затруднены.
Используемые инструменты должны быть целыми и – что более важно – с изолированной рукоятью. То же касается и электрического оборудования.

И помните: если правильно проложить проводку, то она гарантировано прослужит вам как минимум 30 лет.

Виды гаражей и особенности их подключения

Тарифы и способ присоединения к электросети зависят от того, является гараж частью кооператива или это индивидуальное строение.

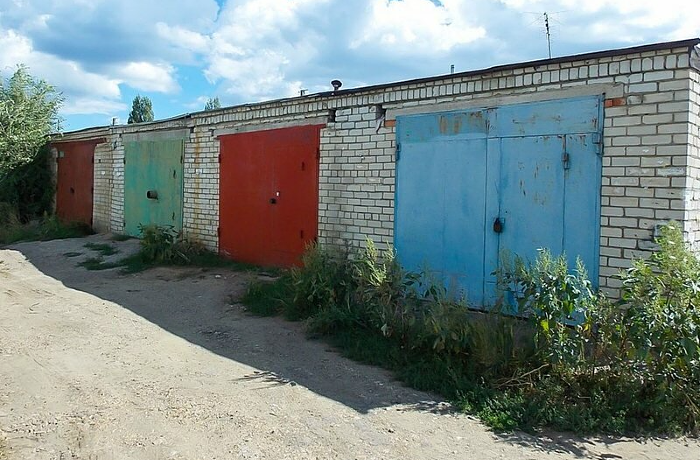

Кооперативный

Проще всего законно провести электричество, если гараж находится в составе кооператива. Тогда нужно обратиться к председателю и написать заявление на подключение к сети. В гараж придет электрик от кооператива, оценит возможность присоединения, необходимые материалы. После этого он подключит индивидуальный счетчик к общему распределительному щиту и опломбирует его.

Коллективные собственники (гаражные кооперативы, садоводческие товарищества и т.п.) оплачивают электроэнергию по тарифу, который отличается от норматива частных владельцев. Поэтому подключиться независимо от других членов общества невозможно.

На частном участке

Чтобы осветить индивидуальный гараж, нужно заполнить заявление на портале Россетей через «Личный кабинет». Для этого потребуется пройти процедуру регистрации по адресу портал-тп.рф, указав СНИЛС, ИНН и приложив электронную копию паспорта.

Схема взаимодействия участников процесса технологического присоединения индивидуального гаража к линии электропередач:

Определить близлежащую сетевую организацию. Проще всего для этого обратиться к порталу Россети, где есть карта с указанием всех точек. Кроме того, можно получить эту информацию в органах местного самоуправления. В соответствии с п. 8 Правил, выбор сетевой организации, которая будет производить подключение гаража к сети, осуществляет сам потребитель до подачи заявки на проведение электричества.
Оформить заявление на электрификацию гаража. Это делают через «Личный кабинет» на сайте портал-тп.рф или в ЦОП, РЭС.
Изучить документы, поступившие в «Личный кабинет» потребителя на портале Россетей:

условия присоединения к электросети;
счет на оплату;
технические условия;
инструкцию по безопасному подключению энергопринимающих устройств;
проект договора энергоснабжения;
наименование и платежные реквизиты гарантирующего поставщика;
номер лицевого счета заявителя.

После этого необходимо выполнить следующие действия:

Оплатить счет на присоединение в течение 5 дней с момента поступления.
Ознакомиться в «Личном кабинете» с уведомлением энергоснабжающей организации, которое будет направлено через 2 рабочих дня после оплаты счета. Договор на подключение электричества считается заключенным.
Предоставить доступ представителям электросетей, совместно с ними провести фактическое присоединение к электричеству в течение 10 дней с момента выполнения всех необходимых действий со своей стороны.
Ознакомиться с актом о подключении к электросети, составленном представителем силовой организации. Документ будет выложен в «Личном кабинете». С момента его подписания организация, осуществляющая сбыт электроэнергии, будет начислять оплату.

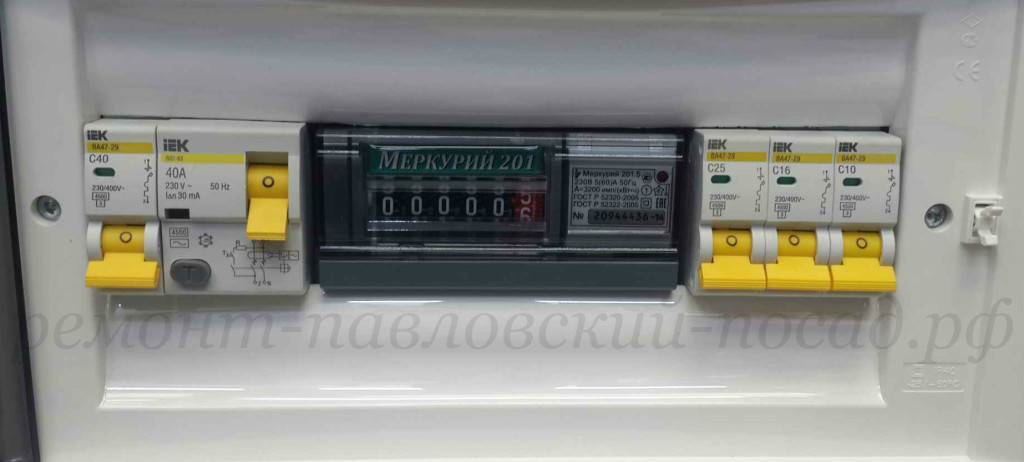

Подключение гаража к электросети и монтаж электрического щитка

Начинать проводку электричества в гаражах следует с распределительного щитка, к которому будет присоединена основная линия. Прокладывают ее чаще по воздуху, но монтаж кабеля под землей также возможен. Щиток должен быть надежно закреплен на стене дюбелями или саморезами в зависимости от материала стен. В закрепленном щитке уже устанавливают автоматику и монтируют DIN рейки.

Если ток в этом районе трехфазный, то и автоматы должны быть на три фазы. Для однофазного тока ставится однофазный автомат. 40 А – вполне достаточная сила тока для автомобильного гаража. На DIN-рейке затем монтируется контактная колодка с нулевой линией и подключается колодка заземления. Для розеток рекомендуются пакетники на 25 А, а для лампочек можно выбрать и вариант чуть меньшей мощности. Здесь вполне хватит и 16 А.
