Стадия подготовки
Перед установкой необходимо все тщательно подготовить. Этот этап предполагает следующие моменты:
- выбор автоматики и комплектующих деталей;
- определение схемы и размеров будущей воротной конструкции;
- подбор материала для облицовки;
- сбор информации о месте, где будет производиться монтаж.
Думая о подборе комплектующих, нужно обязательно приобрести датчики, оповещающие о начале открытия/закрытия конструкции. При выборе автоматики нужно руководствоваться размерами, весом и периодичностью использования ворот. Также нужно учитывать габариты автомобилей, которые будут въезжать на территорию. Отделочные материалы тоже очень важны. Их нужно подбирать, опираясь на особенности дизайна и материал, из которого изготовлены ворота.
Откатные ворота своими руками: фотоотчет с пояснениями
Эти ворота сделаны на основе готового комплекта, раму делали сами, также самостоятельно монтировали
Ворота ставились в Москве, соответственно цены — столичные. Ставили их в 2010 году, с тех пор комплекты сильно подешевели. Например, «свежая» цена привода для полотна весом не более 400 кг (есть до 1,2 т) — около 100$, но это — бюджетный вариант. Во времена строительства приобретены комплектующие фирмы Rolling Center (лучшие тогда на рынке) с ведущей балкой длиной 6 метров. Были также заказаны отдельно верхний ловитель и кронштейн. Все с доставкой обошлось около 600$.
Также были куплены следующие материалы:
- профильная труба 80*60 мм — 6 м, 60*40 мм — 18 м, 40*20 мм — 36 м;
- швеллер — 180 мм — 3 метра, 200 мм — 2,4 метра;
- арматура 12 мм — 6 м;
- электроды — 2 кг;
- краска — 3 банки, кисти, заклепки;
- цемент М-400 — 5 мешков;
- профнастил покупался при изготовления забора.
Схема откатных ворот с размерами
Первым делом сварили каркас для ворот с противовесом. Раму (черным цветом) делали из профильной трубы 60*40 мм, перемычки и внутренний каркас (сиреневый) из трубы 40*20 мм. Внизу приварена направляющая балка разрезом вниз.
Как варилалсь рама
Внутренний каркас варили с отступом от края — по 20 мм с каждой стороны. Так удобнее потом крепить профлист, при желании можно и изнутри обшить.
Как приваривать профильную трубу 40*20 мм

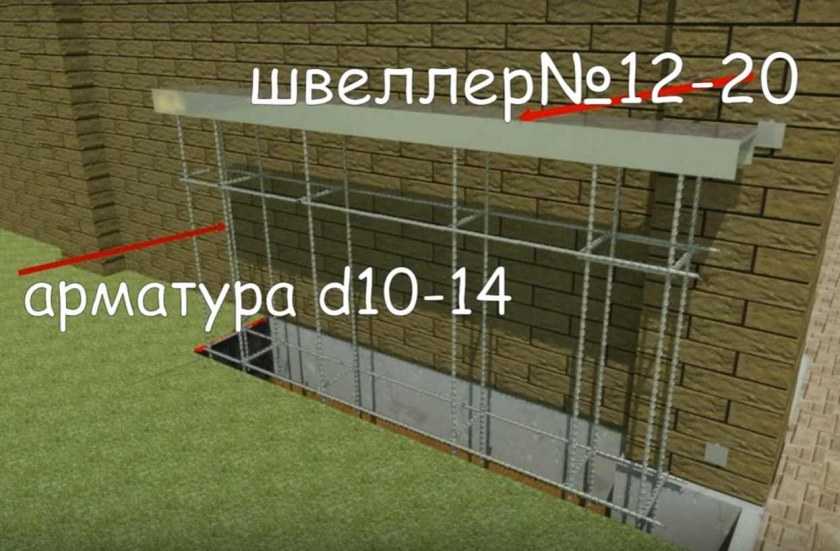

Сначала залили фундамент. В него установили арматуру, сверху швеллер спинкой вверх. Вплотную к швеллеру две стойки из профилированной трубы 80*60 мм. Одна стойка примыкает к столбу, вторая выставлена вертикально на расстоянии 120 см. На них потом навешиваются ролики, которые придерживают полотно сверху. С другой стороны, вдоль ответного столба установили швеллер 180 мм.
Швеллер на 180 мм прикрепили к ответному столбу
Примерка на месте
На ответной части к швеллеру вверху и внизу закреплены уловители, которые не дадут воротам болтаться при ветре.
Установленные на приемном столбе упоры
Верхний и нижний уловители
Следующий шаг — установка пластин с роликами. Они крепятся к закладным. В данном случае это швеллер, потому пространство получилось большое. Когда делали фундамент, его сделали слишком высоким, потому пластины приваривались непосредственно к закладной. Это непрактично: если поломается ролик, поменять его будет проблематично. Обычно приваривают площадку, к которой потом на болтах крепят площадку с роликами.
Приварены роликовые площадки и на них «наехали» роликами
Готовый каркас ворот просто накатывают на закрепленные ролики.
Фото створки на роликах с разных ракурсов
После установки на опорную балку с обоих концов надевают заглушки. С дальней стороны устанавливается еще упорное колесо, которое в закрытом положении заезжает в нижний уловитель, приподнимая ворота и снимая нагрузку с роликов.
Установка заглушки и упорного ролика (балка на фото перевернута)
Теперь, чтобы ворота не «гуляли» в верхней части (они сейчас ничем не закреплены), к стойкам (80*60 мм) крепят комплекты верхних роликов — по одному на стойку. Их практически надевают на раму. Теперь имеющиеся внутри ролики будут придерживать ее вверху.
Верхние ролики крепят на стойки, захватывая верхнюю кромку ворот
Так выглядят установленные верхние ролики
Все, откатные ворота своими руками собраны и готовы к эксплуатации.

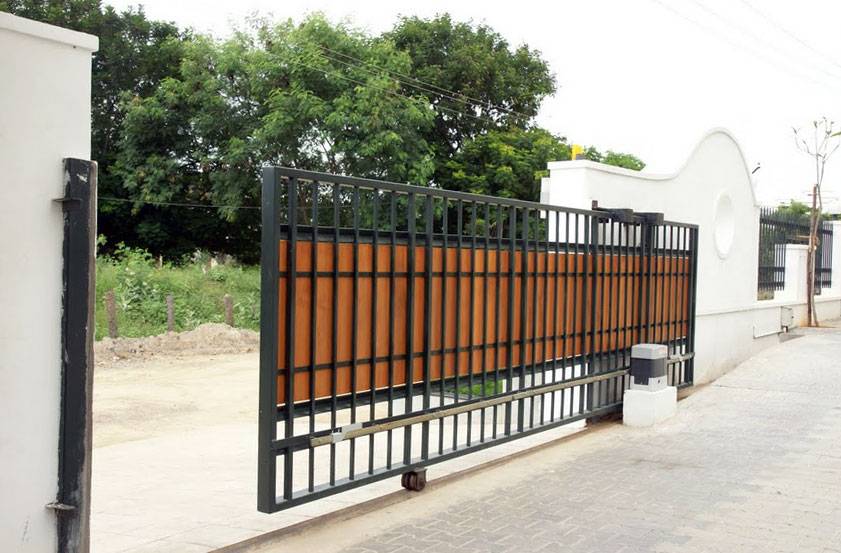

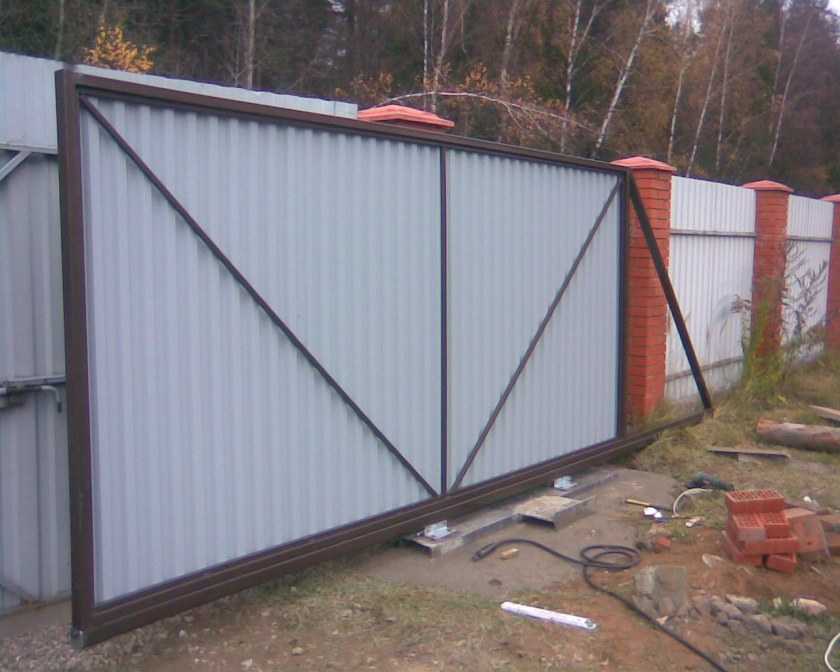

Как выглядят откатные ворота со двора
Если остались вопросы, посмотрите видео. В нем собирают готовый комплект, весь процесс станет понятнее.

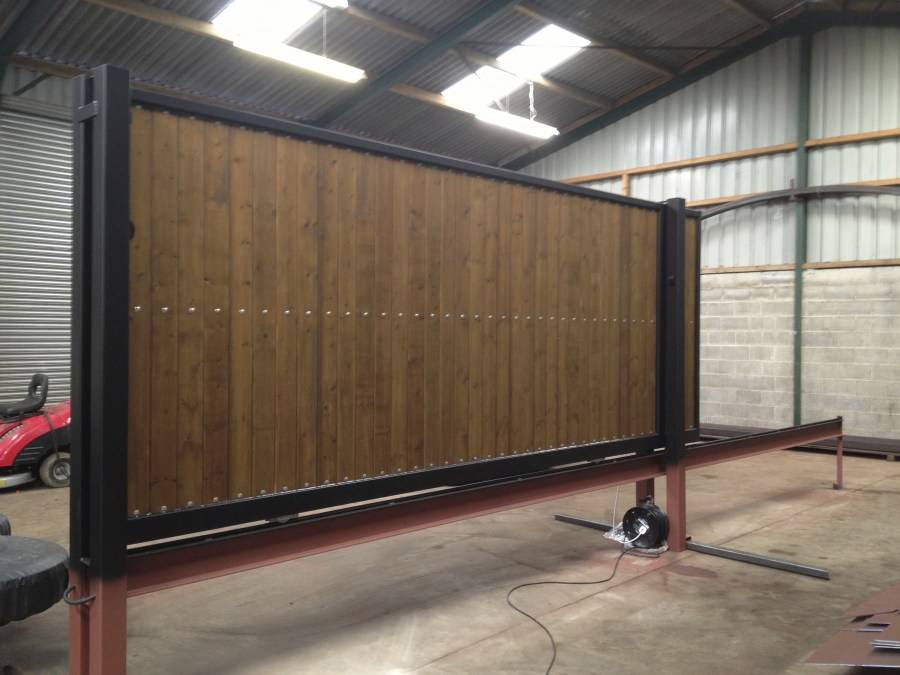

Изготовление и установка ворот
На следующем этапе автор приступает к изготовлению самих ворот. Сначала необходимо сварить металлический каркас.
Каркас сваривается из профильной трубы. Полотно ворот автор сделан немного шире проема, чтобы не было никаких щелей.
Дополнительно в полотне ворот автор сделал еще и калитку, чтобы не катать ворота туда-сюда каждый раз, когда надо войти.
Зачищаем сварные швы и после этого приступаем к покраске металлических элементов конструкции. Устанавливаем ворота на свое место, проверяем их работоспособность.

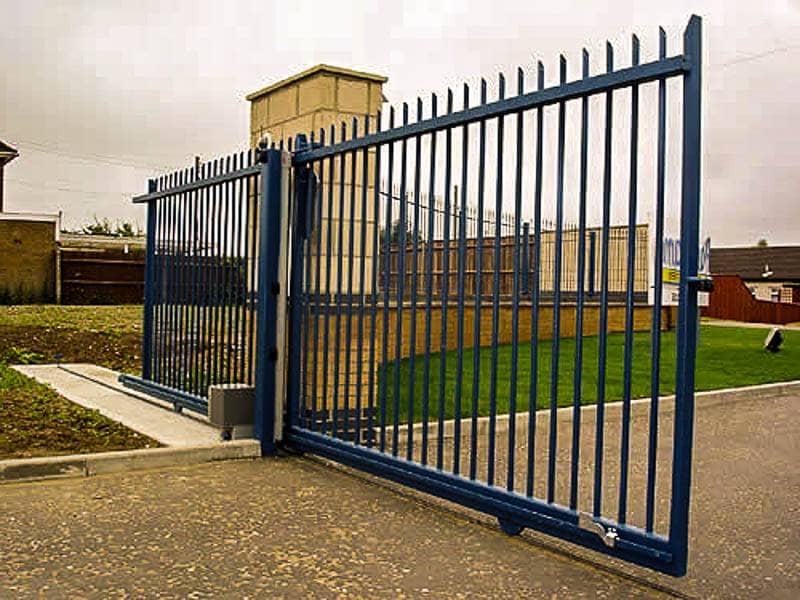

Обратите внимание: в нижней части откатных ворот также необходимо установить блок удерживающих роликов
Еще важно не забыть сделать улавливатель — как он выглядит, смотрите на фото ниже
Как расположить калитку рядом с въездом
Возможное расположение калитки рядом с откатной конструкцией по уголку
Калитка, как правило, выполняется в едином стиле с въездной группой. В случае использования откатных створок нужно устанавливать калитку с противоположной от направления сдвига стороны либо оставлять пространство для открывания въездной створки.
Материалы калитки используются такие же, как и материалы ворот. Высота, как правило, тоже совпадает либо соответствует верхней кромке забора. Если высота забора не превышает двух метров, то калитка устанавливается на петельных столбах.
Для запирания калиток могут использоваться врезные и накладные механические или электромеханические замки. Второй вариант оптимален при использовании домофона. В этом случае замок можно открывать дистанционно кнопкой домофона.
Надеемся, эта статья поможет на начальном этапе сориентироваться в многообразии въездных ворот и приступить к установке.
Автоматика для откатных ворот — электропитание
Вернемся к приводу наших ворот и комплекту автоматики. Сколько и каких проводов нужно заранее проложить к нашим воротам при прокладке кабелей по участку? Ответим на этот вопрос ниже, но обо всем по порядку. Чтобы не тратить время на пустые обсуждения на тему «какой привод для ворот лучше выбрать», мы скажем просто есть марка CAME, больше нет ничего! Привод для откатных ворот (как и всё остальное) также выбирается исходя из массы створки ворот. Чем тяжелее створка — тем мощнее нужен привод.
Комплекты автоматики для откатных ворот CAME описаны ниже:
| Комплект CAME ВХ-243 | Комплект CAME ВХ-68 | Комплект CAME ВХ-78 | Комплект CAME ВK-1200 | Комплект CAME ВK-1800 |
| Вес откатных ворот до 300кг, высокая интенсивность работы (70%). | Вес откатных ворот до 800кг, интенсивность работы 30%. | Вес откатных ворот до 800кг, интенсивность работы 30%, функция неполного открывания ворот («калитка»). | Вес откатных ворот до 1200кг, средняя интенсивность работы (50%). | Вес откатных ворот до 1800кг, средняя интенсивность работы (50%). |
| Потребляемый ток=7,0 А; Мощность=170 Вт | Потребляемый ток=2,6 А; Мощность=200 Вт | Потребляемый ток=2,4 А; Мощность=300 Вт | Потребляемый ток=3,3 А; Мощность=380 Вт | Потребляемый ток=4,2 А; Мощность=480 Вт |
| КАЖДЫЙ КОМПЛЕКТ СОДЕРЖИТ : редуктор-привод (1шт.), радиоприемник AF43RU (1шт.), пульт TWIN2 (2шт.) | ||||
| ДОПОЛНИТЕЛЬНО любой набор можно доукомплектовать : антенной TOP-A433N (1шт.), фотоэлементами DIR 10 (набор из 2-х штук.), сигнальной лампой KLED 24B (1шт). |
| Подключение | Длина кабеля 1 | Длина кабеля 10 | Длина кабеля 20 |
| Напряжение питания 230 В | 3х1,5мм 2 | 3х2,5мм 2 | 3х4,0мм 2 |
| Сигнальная лампа | 2х0,5мм 2 | 2х1,0мм 2 | 2х1,5мм 2 |
| Фотоэлементы-передатчики | 2х0,5мм 2 | 2х0,5мм 2 | 2х0,5мм 2 |
| Фотоэлементы-приемники | 4х0,5мм 2 | 4х0,5мм 2 | 4х0,5мм 2 |
| Питание дополнительных устройств | 2х0,5мм 2 | 2х0,5мм 2 | 2х1,0мм 2 |
| Устройства управления и безопасности | 2х0,5мм 2 | 2х0,5мм 2 | 2х0,5мм 2 |
| Подключение антенны | Коаксиальный кабель RG58 или аналог с волновым сопротивлением 50 Ом |
Фактически всё, что нужно сделать заранее, — это подвести напряжение питания к приводу для ворот (первая строчка в таблице выше). Используйте провод сечением 3 х 1,5мм 2 или 3 х 2,5мм 2 . Сделать это нужно безусловно через отдельный автомат, который безусловно должен быть обесточен до окончания монтажа привода ворот и комплекта автоматики. Этот питающий провод должен быть выведен вблизи закладной, на которую будет устанавливаться привод ворот.
Дополнительно к этому, единственному проводу (идущему к откатным воротам от щитка) в принципе больше ничего не нужно, но если Вы хотите, чтобы можно было открывать и закрывать ворота не только при помощи пультов, но и например, при помощи кнопок из дома — проложите дополнительно витую пару. Если Вы планируете установить дополнительный домофон (для связи из дома с посетителями у ворот и открытия/закрытия ворот, калитки и т.д.) — проложите из дома к воротам витую пару, двухжильный провод питания 2х0,5мм 2 или 2х0,75мм 2 . Если планируется установка аналоговой видео камеры (в составе домофона или отдельно) — проложите дополнительно коаксиальный телевизионный кабель с волновым сопротивлением 75 Ом.
Напоминаем, что в базовую комплектацию привода ни фотоэлементы, ни сигнальная лампа ни дополнительная антенна — не входят, соответственно если Вы их не приобрели отдельно, — никакая дополнительная коммутация, кроме подключения кабеля питания привода, Вам не понадобится. С другой стороны, если Вы решите приобрести и подключить их позже, Вы сможете без труда сделать это в любое время. При этом максимальная сложность, с которой Вы можете столкнуться — это необходимость прокопать небольшую траншею для укладки провода, соединяющего фотоэлементы на двух столбах по разные стороны от проема ворот.
Выполнение траншей под фундамент
Прежде чем заниматься установкой откатных ворот своими руками, чертежи и схемы которых заранее подготовлены, надо заложить под них основание.

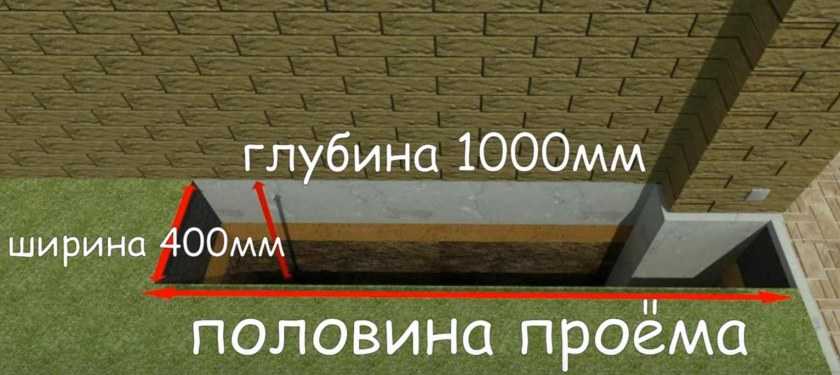

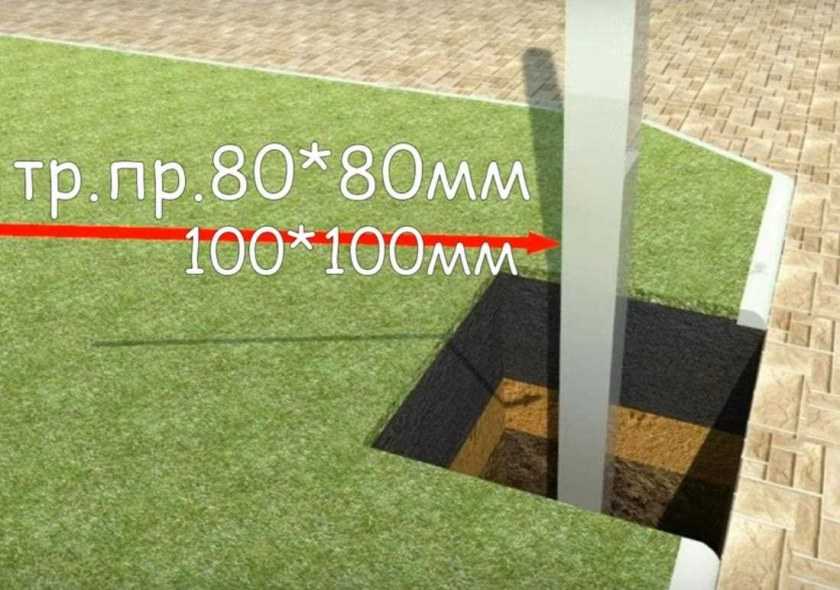

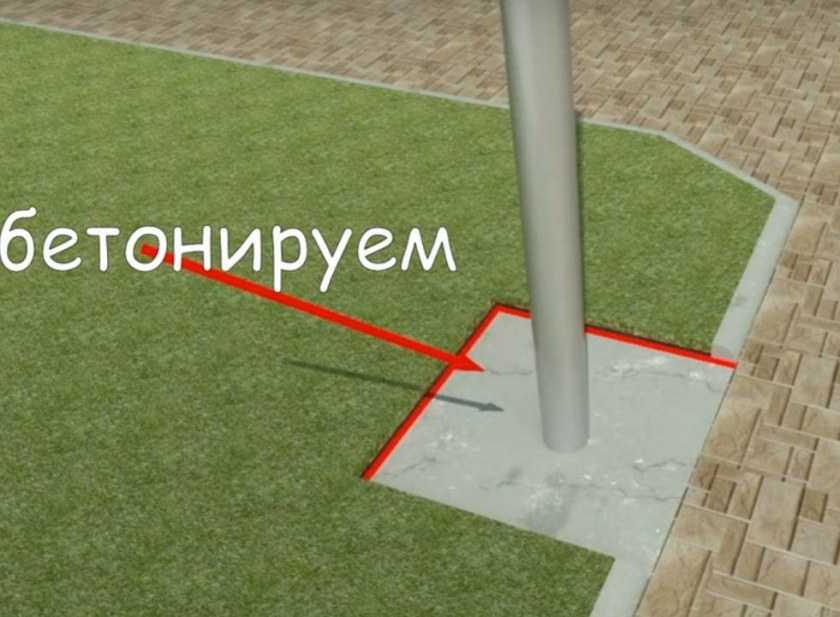

Для начала роют ямки. В них разместятся пьедесталы для столбов. Углубление делают немного шире размера самих опорных колонн. Такой подход облегчит последующее выполнение кладки. Фундамент делают строго по схеме.
Важно учитывать климатические условия местности
Если предполагается промерзание почвы, то берут во внимание типичную глубину. Фундамент должен уходить ниже этой величины
Если во время раскопок рушатся грунтовые стенки, то не обойтись без выполнения опалубки
Если во время раскопок рушатся грунтовые стенки, то не обойтись без выполнения опалубки.

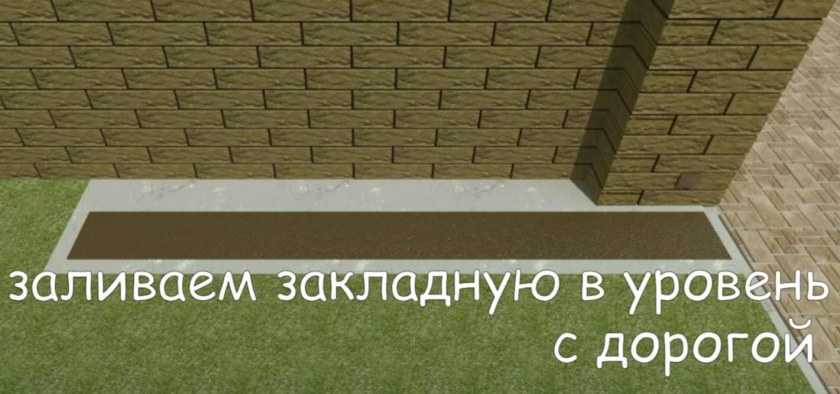

Стенки траншеи поливают водой, добиваясь утрамбовки. Одновременно с подготовкой ям под фундамент выполняют закладку капсулы под электрику. На роль гильзы отлично подходит простая пластиковая водопроводная труба.
3 этап – материалы и инструмент
Приведем данные по количеству строительного материала, для изготовления откатных ворот из профлиста размером 4 000 х 2 000 мм.
Смета по расходу материалов и средств на устройство откатных ворот
| Материал | Количество | Стоимость |
|---|---|---|
| Профнастил* | 4 листа по 2 м.п. около 10 м.кв. | 150-350 руб. за м.кв. |
| Труба 100х100, толщиной 4 мм. | 2 | 560 руб/м.п. |
| Труба 60х30, толщиной 2 мм. | 2 м.п. – 2 шт. 3,5 м.п. – 1 шт. 4 м.п. – 1 шт. 6 м.п. – 1 шт. | 153 руб/м.п. |
| Труба 60х20, толщиной 2 мм. | В зависимости от места расположения усиливающих перемычек | 147 руб/м.п. |
| Лист металлический, 2 мм. Для усиления каркаса. Устанавливается в случае сильной ветровой нагрузки. | Косынки – 4 шт.150 | 764,80 руб/м.кв. |
| Для обустройства нащельника 150х150 | 2 шт. | |
| Швеллер, длиной 2-3 м.п. Для установки на фундамент под хвостовик | 1 шт. | 300 руб/м.п. |
| Саморезы/заклепки | 80 шт./130 шт. | 1,25 руб./шт. 0,3 руб./шт. |
| Краска для профнастила | 1 шт. | 240 руб./1 кг. |
| Грунтовка антикор: ГФ-021 ЛАКРА Фосфогрунт Цинконол | 1 шт. | 140 руб./кг. 257 руб./кг. 463 руб./кг. |
| Краска для каркаса | 1 шт. | |
| Цемент М 400 | 1 шт. | 200 руб./50 кг. |
| Песок | 85 руб./50 кг. | |
| Арматура, Ø 12 | 20 м.п. | 41 руб./м.п. |
| Ручки | Нужны, если не используется привод | |
| Скрытые петли | ||
| Замки | ||
| Механизм откатных ворот | 1 шт. для откатных 2 шт. для раздвижных ворот | |
| Ролтэк МИКРО | Ширина проема 3 000 Вес створки до 350 кг. | 7530 руб. |
| Alutech | Ширина проема 4 000 Вес створки до 450 кг. | 150 |
| Came | Ширина проема 4 500 Вес створки до 700 кг. | 29330 руб. |
| Came | Ширина проема 4 500 Вес створки до 800 кг. | 33980 руб. |
| Автоматика Alutech | 1 шт. для откатных 2 шт. для раздвижных | 25000 руб. |
* Профнастил. Высота равна высоте створки, ширина зависит от вида. Для стенового профнастила рабочая ширина составляет от 1000 до 1190 мм. Для ворот шириной 4 м. понадобится 4 листа высотой 2 м. Предпочтительно брать окрашенный профлист. Срок его службы намного дольше, а внешний вид красивее.
Комплектующие для откатных ворот
Отдельно остановимся на том, какие элементы включает в себя механизм откатных ворот. В общем виде – это фурнитура и автоматика.
Фурнитура для откатных ворот – это набор (комплект) элементов, обеспечивающих функционирование створки ворот.
Комплектующие для откатных ворот
Балка для откатных ворот (консоль или направляющий рельс)
Продается в размере 6, 7, 8 м.п. Направляющая балка приваривается к трубе каркаса снизу. Внутри консоли размещаются направляющие ролики, которые отвечают за движение створки ворот.
Совет
Покупая консоль, уточните насчет гарантии и обратите внимание на качество металла, его толщину, геометрию. В противном случае рельс прогнется, и створку ворот заклинит. Мастера предостерегают если в сечении консольной балки для откатных ворот квадрат – это подделка
Заводская консоль отличается сложной геометрической формой
Мастера предостерегают если в сечении консольной балки для откатных ворот квадрат – это подделка. Заводская консоль отличается сложной геометрической формой.
Ролики для откатных ворот (роликовые каретки)
Устанавливаются сверху и снизу рамы. Верхний ролик удерживает створку в горизонтальном положении, и предотвращает раскачивание полотна. Нижний опорный – монтируется в торце консоли (балки). Опорные ролики отвечают за удерживание створки в закрытом положении. А также, за предотвращение ее провисания и самопроизвольного открытия. Ролики жестко фиксируются на фундаменте.
Совет. Ролики с пластиковой оболочкой хорошего качества более долговечны. К тому же, они глушат рокот при движении ворот, и защищают основание ролика от повреждения.
Качественным материалом для роликов считается нестираемый пластик или хромованадиевая сталь. Но в большей мере на качество влияет производитель.

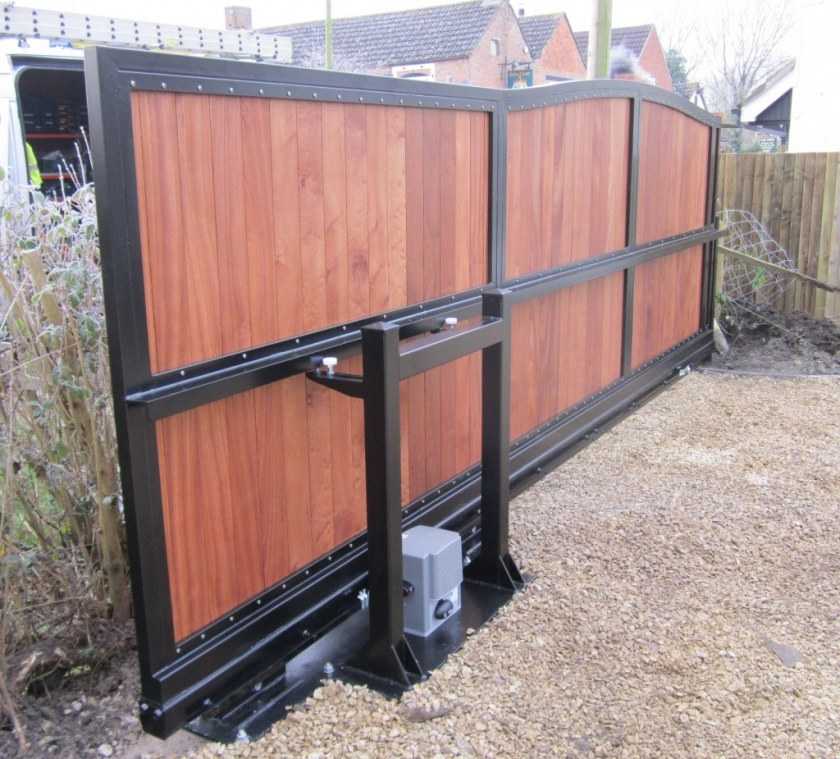

Автоматика для откатных ворот
Выбирается на базе технических характеристик, которые указывает производитель. Включает в себя привод, который может быть нескольких видов:
ременный привод – относительно дешевый, но ремень быстро изнашивается, может лопнуть от перепада температур;
цепной привод – чуть дороже, но цепь склонна к провисанию и требует ухода;
зубчатый привод – самый надежный. Зубчатая рейка гарантирует, что ворота не откроют извне, но в тоже время, они не откроются если отключат электричество. Автоматика с зубчатым приводом может устанавливаться на ворота с калиткой из профнастила.
Совет. Мастера рекомендуют покупать механизм для откатных ворот в комплекте. Так проще подобрать комплектацию и учесть его несущую способность. Хорошие отзывы о таких производителях: CAME (Италия), Rolling-Center (Италия), DOORHAN (Россия), РОЛТЕК (Россия).
Стадия подготовки
Перед установкой необходимо все тщательно подготовить. Этот этап предполагает следующие моменты:
- выбор автоматики и комплектующих деталей;
- определение схемы и размеров будущей воротной конструкции;
- подбор материала для облицовки;
- сбор информации о месте, где будет производиться монтаж.
Думая о подборе комплектующих, нужно обязательно приобрести датчики, оповещающие о начале открытия/закрытия конструкции. При выборе автоматики нужно руководствоваться размерами, весом и периодичностью использования ворот. Также нужно учитывать габариты автомобилей, которые будут въезжать на территорию. Отделочные материалы тоже очень важны. Их нужно подбирать, опираясь на особенности дизайна и материал, из которого изготовлены ворота.
Из чего состоит конструкция
В составе откатных ворот находятся следующие детали, необходимые для монтажа ворот:
- направляющие балки, которые выполняют роль несущей;
- опоры для роликов;
- ролик, который можно снять;
- регуляторы парусности и нагрузки – уловители;
- в качестве крепления используется кронштейн, защищающий ворота от покачивания;
- опора, обеспечивающая створкам подвижность и подставка к ней.
Так же составной частью откатных ворот на консольной основе является фундамент. На нём размещают опоры для роликов, на них распределяется нагрузка несущей. Внутрь консоли помещают сами ролики.
Наглядно состав конструкции может представить схема откатных ворот.
Подбор системы автоматизации
При сборке ворот с электрическим приводом следует правильно выбрать элементы автоматики
Для этого важно учитывать габариты и вес конструкции:
- Для систем с проемом в 4 м подойдет приводная установка на 500-600 кг.
- Если размер проема составляет 6 м, лучше применить аппарат на 600-1300 кг.
- В случае интенсивной эксплуатации (касается производственных объектов), потребуется установить прибор мощностью 1200-1800 кг.
Также особое внимание уделяется другим параметрам оборудования:
- Наличию опции регулировки температуры для функционирования на морозе.
- Поддержке изменения скорости движения створки.
- Наличию в комплектации резервных источников питания.
Калитка в откатных воротах
При желании в полотно можно встроить калитку. С одной стороны, это практично, поскольку не нужно каждый раз приводить в движение всю систему. К тому же при частом открывании оборудование может износиться раньше времени.
С другой стороны, возникают некоторые неудобства. Через довольно высокий порог сложно перенести коляску, велосипед, или вы просто можете споткнуться. В работе электропривода предусмотрен режим установки калиточного прохода, которым можно воспользоваться при необходимости.
Простое и функциональное решение — устройство калитки вне конструкции ворот на отдельных опорах. Тогда заходить и выходить можно будет беспрепятственно, а ресурс оборудования не расходуется.
Полезная информация
Многие считают, что для ПОВ нужно использовать особую фурнитуру, но это не так. Для них подойдут консольные комплектующие, перевернутые снизу вверх.
Некоторые утверждают, что для ПОВ лучше использовать заточенную фурнитуру. Эта мысль верна, но, к сожалению, в нашей стране ее практически невозможно найти. А то, что продается, чаще всего имеет низкое качество и высокую цену.
Фурнитура для ПОВ
Учитывая это, с откатной фурнитурой можно самостоятельно создать ПОВ до 400 килограмм. Ширина конструкции будет равна от двух до пяти метров, а масса полотна около двухсот килограмм. В такой ситуации фурнитура будет отвечать за разгибание полок.
Особенности расчета ворот
Особенности самостоятельного расчета Расчет конструкции один из самых важных и первоочередных этапов. Игнорировать этот этап не стоит, так как сооружение откатных намного сложнее распашных.
Процесс расчета включает в себя следующие этапы:
- Определение высоты и ширины проема. В результате можно будет подобрать необходимый тип ворот для свободного передвижения.
- Расчет противовеса.
- Оценка веса сооружаемой конструкции.
- Изготовление эскиза или чертежа.
Расчеты откатных ворот
Более того, понимая, какой вес конструкции будет в конечном счете, подбираются соответствующие механизмы и движущиеся части, которые смогут справляться с нагрузкой.
Хотя самый простой вариант получения расчетов обратиться в специализированную компанию, которая предоставит папку с чертежами и расчетами, сделать это можно самостоятельно. Стоит сразу заметить, что все приведенные расчеты касаются откатных ворот консольного типа. Они сложнее от всех остальных типов, поэтому рассмотрим их подробней.
Данные высоты и ширины проема
Ширина ворот (L) будет равна:
- ширине проема;
- технологическим отступам открытия/закрытия;

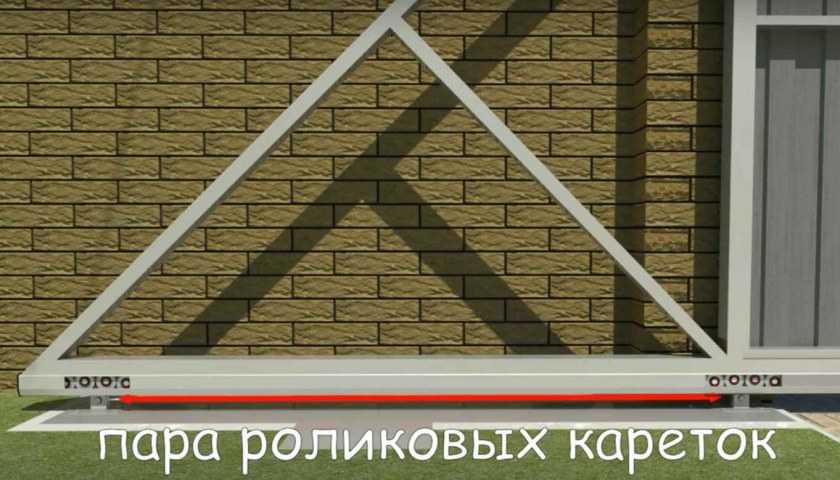

- минимальному расстоянию между центрами кареток.
Исходя из этого L будет больше проема.
Расчет противовеса
При движении створки должны быть уравновешены. Этот показатель достигается расчетом противовеса. Благодаря этому удельная масса конструкции будет равномерно распределяться по кареткам. Соответственно, чтобы было как можно меньше нагрузки, противовес должен быть большим.
Но как быть, если для движения створки недостаточно места? В таком случае необходимо понимать, что длина противовеса не должна быть меньшей на 40% от ширины створки. Идеальным показателем является 50%. Как следствие ширина L в своей конструкции имеет противовес.
Расчет веса
Это значение определяется исходя из веса используемого материала:
- Профнастил ~ равен 4 кг/м2.
- Сталь, толщиной 2 мм ~ 17 кг/м2.
Ворота с каркасом 4×2 м в среднем будут иметь вес 200 кг. Имея такие данные, можно определить показатели направляющей балки. В этом случае можно отталкиваться от заведенного стандарта.
Расчет прочности фурнитуры
Для ворот потребуются ролики, улавливатели и поддерживающая шина. Современные изделия такого плана позволяют подобрать необходимую конструкцию. За основу возьмем простейшую оценку ветровой нагрузки, которая равна 12 м/с до 90 кг/м2 и равномерно распределяется по опорным зонам полотна.
Как убедиться в том, что изготовленная вами конструкция даже при сильном ветре будет работать без перебоев? Для этого необходимо достичь того, чтобы прочность фурнитуры была больше расчетной массе ворот. Также учитывается боковой момент в 100 кг/м, умножаемый на 8 кг/м, что равняется 800 кг/м. В принципе это немного ~ на каждый опорный элемент по 150–180 кг/м.
Дополнительные расчеты
Кроме всего перечисленного, стоит уделить внимание и другим аспектам. Обратите внимание на рейку для ворот, опоры под роликовые каретки и на количество анкеров
Также важно правильно рассчитать закладные на опорных столбах. В этом случае необходимо отталкиваться от 60% всей массы ворот, поделенных на количество закладных
Устройство откатных ворот

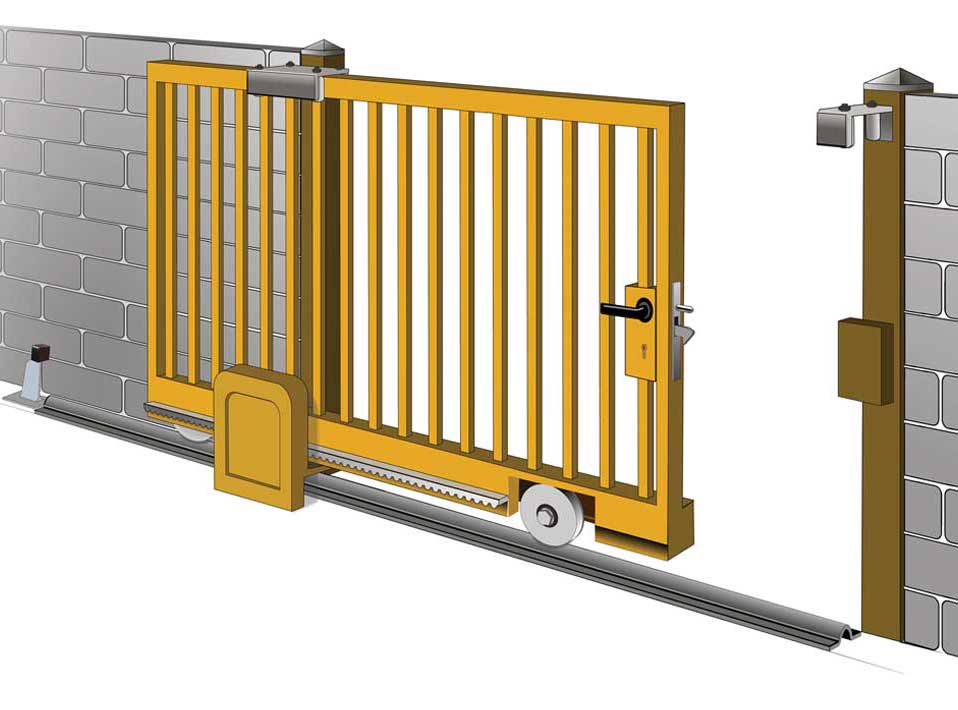

Схема откатных ворот
- Направляющая балка
- Опора роликовая (тележка)
- Ролик концевой съёмный
- Ловитель нижний
- Ловитель верхний
- Верхний фиксатор с роликами (кронштейн)
- Подставка
На фундаменте для сдвижных (откатных) ворот установлены две несущие роликовые опоры. К нижнему краю полотна для откатных ворот приварена направляющая балка. Опоры воспринимают основную нагрузку от ворот и обеспечивают перемещение створки. Опоры монтируются на подставки либо при помощи закладных болтов.
В консольной части ворота устанавливаются на несущих роликовых опорах. Ролики опор находятся внутри несущей балки. Откатные ворота такой конструкции легко открывать вручную, она обеспечивает надежную работу привода в зимнее время.
Необходимое условие при изготовлении сдвижных ворот
Створка ворот должна быть жёсткой для того, чтобы выдерживать весовые и ветровые нагрузки. Полотно не должно изгибаться под собственным весом. Направляющая приваривается к жёсткой створке.
Чертежи откатных ворот
Для изготовления внешней рамы ворот используется профильная труба 60х40х2 мм, обрешетка изготавливается из трубы 20х20х1,5 мм. Чертеж рамы ворот для проема шириной 3 метра приведен ниже:
К готовой конструкции рамы ворот приваривается направляющая (на чертеже представлена направляющая «ЭКО» от РОЛТЭК)
Выбор комплектующих
Тип комплектующих для откатных металлических ворот подбирается исходя из общего веса устанавливаемых ворот, ширины перекрываемого проема и высоты плотна ворот. Основным элементом конструкции откатных ворот, определяющим работоспособность и долговечность является направляющая. Рекомендуем использовать комплектующие для ворот Ролтэк.
Изготовление и монтаж
Изготовить откатные самонесущие ворота своими руками и осуществить монтаж откатных ворот можно, зная некоторые особенности монтажа и конструкции откатных ворот. Полотно откатных ворот движется вдоль забора со стороны участка (дома). Поэтому необходимо предусмотреть место, куда будет откатываться полотно ворот.
На схеме — вариант с правой стороной отката ворот. Ворота движутся вдоль забора изнутри территории, поэтому надо предусмотреть, чтобы их движению не было помех. Расстояние, куда будут откатываться ворота должно быть больше ширины проема ворот на размер консольной части (часть, которая не закрывает проем и служит противовесом).
Длинна консольной части – это, примерно, 1/2 ширины проема. Соответственно участок, необходимый для движения ворот, в длину должен быть не менее, чем ширина проема *1,5 а в ширину, обычно, достаточно 400 мм. Если проем соответствует требованиям, то Вы можете установить откатные ворота.
Для монтажа откатных ворот своими руками потребуется:
- Заложить фундамент: разметить яму и вынуть грунт, изготовить и установить закладной элемент, залить яму бетоном
- Если ворота будут автоматизированы, сделать разводку кабелей
- Установить ворота и ответный столб
- Установить автоматику для откатных ворот
Требования к конструкции
Чтобы ворота были надежными и долговечными, их следует правильно подобрать. Итак, конструкция должна отвечать следующим критериям:
- Установка должна быть достаточно жесткой для выдерживания существенных нагрузок (ветровых и весовых).
- Балка-направляющая фиксируется к раме с помощью сварочного аппарата, а само полотно ворот не должно прогибаться под собственным весом.
- Все комплектующие подбираются в соответствии с массой, высотой и шириной конструкции.
- Откатываемый элемент должен передвигаться вдоль ограждения с внутренней стороны, потому там должно быть достаточно пространства для воротной створки.
Перед монтажом ворот нужно разметить место, проверить наличие фурнитуры и подобрать материал для обшивки каркаса. Также следует заранее подумать о наличии сигнализации и электрического привода.
