Электронный замок на калитку: виды электрозамков и электрозащелок

Популярные производители

Для чего необходимо устанавливать домофон в частный дом

Уход за механизмом

Перед отправлением в длительную поездку рекомендуется проверять исправность механизма. При обнаружении сбоев своевременно их устранять.

Если используется накладной замок, то следует предусмотреть защитный козырек, чтобы на корпус попадало меньше осадков и влаги.

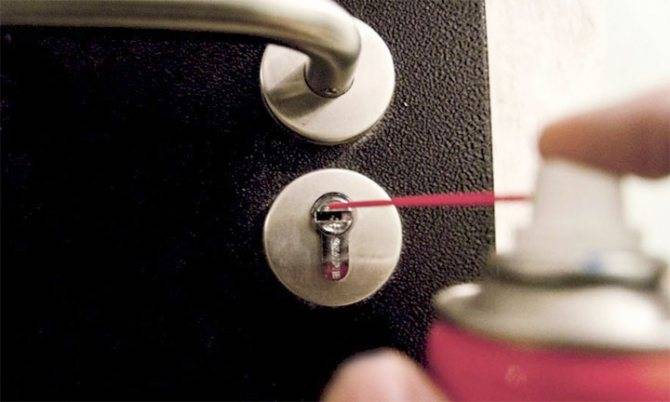

Фото: использование Wurth HHS-2000 для смазки замочной скважины

Зимой надо смазывать металлические детали специальным маслом.

ЭМЗ – удобный механизм защиты усадьбы в частном секторе, но при условии бесперебойного электричества. В сочетании с домофоном и системой видеонаблюдения он повышает безопасность дома и исключает проникновения во двор нежелательных гостей.

Подключения к домофону

Многие владельцы частных домов согласны с тем, что наличие домофона необходимо. Любой домофон предусматривает наличие электрозамка. Любого типа

Важно, чтобы домофон имел выходы с параметрами, необходимыми для питания замка. Для этого соединения необходим кабель

Это надежный кабель, а не шнур. И, тем более, не витая пара. Что нам надо:

• для подключения звуковой панели и монитора кабель КСВП 4*0,5;
• если расстояние от ворот до дома более 50 метров, к монитору протягиваем коаксиальный кабель — КВК 2*0,5;

Само подключение замка к домофону элементарное. На домофоне есть выходы питания +12 В и -12 В. К ним подключаем кабель. Второй край провода заводим на замок. От него оттянуты два проводника — синий и красный. Минус от питания подаем на синий, плюс — на красный. Вот и все, замок к домофону подключили. Но в системе должна быть и вызывная панель, иначе не получится пообщаться с посетителем. Ничего сложного, всего четыре провода. Подключаем кабель к домофонным выходам для вызывной панели и запускаем его на вызывную панель. Питание к вызывной панели тянут отдельным кабелем, иначе работа будет нестабильной.

Монтаж электромеханического замка на калитку

Имеются также отличия по способу монтажа замков на калитку. Монтаж накладного электромеханического замка происходит при помощи саморезов или специальных болтов. В нем уже располагаются специальные отверстия для монтажа. У врезных моделей установка происходит иначе. Врезается замок прямо в полотно калитки. Это довольно трудоемкий процесс, особенно если калитка металлическая. Помимо этого, их объединяют с домофоном или видеодомофоном.

Самостоятельно справиться проще с накладным вариантом замка, нежели с врезным.

Этапы установки накладного электромеханического замка на калитку следующие:

• приложите детали замка к калитке.
• приложите ответную планку к раме и оцените зазор между замком и ответной планкой. Он должен быть не менее 5 мм. Самое главное, чтобы защелка надежно зафиксировала калитку в закрытом состоянии.
• осуществите разметку.
• основную часть наложите на калитку и отметьте точки крепления.
• просверлите дырки и закрепите устройство к створке. Зачастую комплект уже включает саморезы.
• сделайте отверстия для цилиндра. Для этого используйте специальные коронки.
• в открытом виде приложите замок на калитку, а ответную часть на раму. Если замок исправно работает, то вы успешно справились с его установкой.

При монтаже врезного замка необходимо вырезать с помощью болгарки в полотне калитки паз, затем следует немного усилить место установки.

На последнем этапе к электромеханическому замку необходимо протянуть проводку, подвести ее к монтажной коробке, туда, где находится кнопка вызова. Изолируйте провод в ПВХ-трубе.

Особенности запоров электромеханического типа

Электромеханический замок отличается от классических моделей тем, что содержит в своем составе части, что регулируются воздействием электрического тока. Эти составляющие позволяют управлять механизмом, находясь вдали от него. Открывать, закрывать проем, можно при помощи карт, ключей, набора особого кода.

После получения электронной части сигнала, происходит разблокировка механической части замка.

Запорное устройство открывается в любую из сторон, либо внутрь, либо наружу. В процессе выбора и приобретения подходящей модели, внимательно подбирают модификацию. Корпус тоже способен обладать разнонаправленной ориентацией (направо, либо налево).

Замки отличаются принципами блокировки:

• защелка электрического типа;
• электроблокировка;
• блокировка моторного вида;
• соленоидная блокировка.

Электрическая защелка

Электромеханические замки, имеющие защелку, удобны, когда дверца часто остается открытой. Даже под воздействием ветра, калитка закрывается, прикоснувшись к механизму.

Модели монтируют на территории садовых товариществ, когда, во время активных огородных работ, отпирать и запирать дверцу, не удобно.

Деблокировать систему можно посредством подачи напряжения к защелке.

Электроблокировка

Электромеханический замок, оснащенный электроблокирующим запором, фиксирует дверцу в закрытом состоянии. Путем подачи электрического напряжения, фиксирующая пружина теряет нажим, защелка входит в корпус. Нужное движение детали дает применение магнитной карты или особого ключа.

Моторная блокировка

Электромеханические замки могут иметь моторный тип запирания, с электродвигателем. Когда агрегат закрыт, ригель не поддается усилиям по отжатию. Это возможно потому, что закрытое положение оказывает на защелку давление сильного уровня.

Некоторые замки, оснащенные блокировкой такого вида, сочетают несколько защелкивающихся деталей. Одни люди используют единичную планку, другие предпочитают пользоваться сразу всеми (особенно по ночам).

Соленоидная блокировка

Электромеханический замок соленоидной блокировки предполагает использование электромагнитного поля для управления движениями ригелей. Этот запор подходит для входных групп, оснащенных встроенной калиткой.

Соленоидная блокировка функционирует, пока сеть подает к модели электричество.

Общие сведения

Электрозамки имеют множество достоинств, которые присущи лишь им за счет надежной системы, а также по принципу работы. Сегодня существует большое количество конструкций различной комплектации.

Особенности конструкций

Принцип работы электрозамков довольно простой. В роли запирающего механизма замка выступают защелки в виде штырей, в закрытом состоянии плотно выжимающиеся пружинами в паз, который находится с противоположной стороны, этим самым запирая калитку или ворота.

Электромагнитный вид замка

Во время открывания, когда нажимается кнопка пульта, производится прикладывание пластикового ключа, нажимается стационарная кнопка. Либо это кодовый замок, в котором система оттягивает запорные штыри, сжимая пружины. Затвор расположен под определенным углом, так калитка может закрываться в автоматическом режиме.

Принципиальная схема для подключения электрозамка своими руками

Наиболее эффективной является система, которая имеет несколько режимов. Ночной обеспечивает надежное закрывание калитки, дневной позволяет управлять воротами, не выходя из дома. Используются эти системы для ворот в гараже, входной калитки и двери.

На калитке

Комплектация

Зачастую замок с электроприводом продается одновременно с видеодомофоном. Он встроен в конструкцию. Это довольно удобно и дает возможность сэкономить на приобретении домофона и замка по отдельности.

Электромеханический вид устройства для калитки

Преимущества и недостатки

Конструкция, которая объединяет надежность механики и удобство электронной системы, имеет множество преимуществ.

Основные достоинства электрозамка:

1. Сложность взлома. У многих моделей электрозамков отсутствует скважина для ключа. Соответственно, злоумышленник не сможет определить, к какому виду относится эта конструкция.
2. Устройство не заедает. Открытие и закрытие электрозамка производится очень легко.
3. Продолжительное время эксплуатации. В отличие от механических аналогов время службы электрозамка в 2 раза больше.
4. Бесшумная работа.
5. Конструкцию и монтаж электрозамка можно комбинировать с разными системами охраны.
6. Возможность дистанционного открытия замка.
7. Может устанавливаться на любые полотна дверей (профнастил, дерево, металл).

Вариант из магазина

Недостатки:

• для нормального функционирования требуется постоянная подача электричества;
• электрический замок на калитку сложней в монтаже в отличие от механического;
• у многих моделей замков ригель находится снаружи, об который можно случайно зацепиться;
• уличный замок желательно накрыть козырьком, в противном случае пониженная температура и атмосферные осадки вызовут сбои в работе;
• цена электрического замка выше в отличие от механического. К этой стоимости нужно добавить постоянный расход электричества.

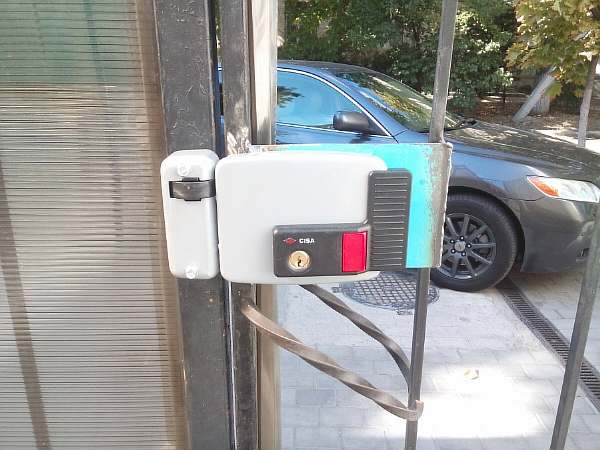

Cisa

Замки механического типа

Вид запорного механизма

Механический замок прост и неприхотлив, но уступает электрическим и электронным собратьям в надежности. Реечный замок менее всего подходит для установки на калитку, поэтому необходимо рассматривать 2 вида:

• цилиндровые;
• сувальдные.

Цилиндровые замки имеют невысокую цену и просты в монтаже. К личинке современного механизма довольно сложно подобрать отмычку. Замок на калитку из профнастила или железа крепок, его трудно взломать силовым воздействием. Основным недостатком врезных и накладных цилиндровых замков является неустойчивая работа в условиях повышенной влажности и низкой температуры.

Сувальдные замки по крепости и надежности практически ничем не уступают электромеханическим. Современная конструкция запирающего механизма с 5 и более сувальдами делает их устойчивыми к несанкционированному открытию или взлому.

Врезные сувальдные замки от современных производителей

Механизм управления

Уличные замки имеют магнитный или кодовый механизм управления, каждый из которых имеет свои особенности:

1. Механический кодовый замок на калитку открывается без ключа, что одновременно является его достоинством и недостатком. В случае возникновения сбоя в работе, открыть механизм будет очень сложно. Еще одним недостатком станет затирание часто используемых кнопок. Во избежание взлома кодовый замок для калитки необходимо перекодировать каждые 2−3 месяца.

1. Магнитный механический замок для калитки оснащается автоматической защелкой. Отпирание замка производится с помощью ключа-магнита.

Изделие с ключом-магнитом

Цилиндровые и сувальдные замки на калитку бывают односторонними и двусторонними (симплексными). Накладной или врезной симплексный замок запирается и открывается только ключом. Односторонний запорный механизм оснащен ручкой с внутренней стороны. Замок с ручкой для калитки удобен при частом использовании, его конструкция позволяет снизить износ личинки и канавок на сувальдных пластинах.

Врезной замок с ручкой для калитки

Как сделать замок на калитку безукоризненным сторожем? Для этого нужно просто правильно выбрать устройство и надежно установить, строго следуя инструкции. Не забывайте, что замок, как любое механическое устройство, требует периодической профилактики

Особенно важно произвести обслуживание перед наступлением зимы

Также при выборе замка для калитки будет полезен видеообзор.

Этапы установки

Сейчас мы вам расскажем основные этапы монтажа электромеханического замка совместно с домофоном своими руками.

Схема подключения замка

Как же происходит монтаж:

1. Первым делом подготавливаем место для установки. Вырезаем все отверстия для установки и прочего.
2. Закрепляем замок к раме с помощью болтов или привариваем конструкцию. Стоит отметить что не каждый замок можно приварить, так как он может быть покрыт специальным защитным слоем от нагревания.
3. Выравниваем механизм и проверяем его совместимость с противоположной скважиной для задвижки.
4. Подводим к замку электричество. Кабель необходимо по всему пути надёжно закрепить и спрятать, лучше всего делать это рядом с рамой. В месте где кабель проводит на изгибе калитки, размещайте его на петлях, так он будет незаметен с внешней стороны улицы.
5. Вырезаем отверстие для домофона и закрепляем его в нём. От кабеля, который запитывает замок делаем ответвление и подключаем домофон.
6. Чтобы управлять замком и домофоном из дома, рядом с электрическим кабелем проводим системные провода от обеих механизмов и доводим к месту установки в доме. Там подсоединяете их к кнопке и пульту управления.
7. Если замок совместим с домофоном, тогда его необходимо подключить прямо к домофону, а оттого уже тянуть кабель в дом.

Вот и всё, процесс монтажа своими руками окончен, более подробно,

Смотрите на видео:Пошаговая установка замка на калитку

Основные производители

Множество компаний, занимающихся изготовлением электромеханических замков для калиток (и не только) и их поставкой на массовый рынок, ведут активную деятельность. Их продукция отличается классом и некоторыми особенностями принципов действия, монтажа и эксплуатации. Далее вы сможете ознакомиться с краткими характеристиками наиболее крупных игроков.

CISA (Costruzioni Italiane Serrature e Affini, Италия)

Уже 92 года компания занимается производством и продажей скобяных изделий. На массовом рынке продукция лидирует по частоте рекомендаций от консультантов. Замки от CISA отличаются высокой культурой производства и воплощением современных технологических решений.

Одна из характерных особенностей на данный момент – возможность построения домашнего комплекса запирающих устройств, активируемых уникальным мастер-ключом. Остальные при этом также являются уникальными для каждого замка.

Iseo (Италия)

Еще один итальянский производитель высшего эшелона. Группа компаний Iseo обладает не столь почтенным возрастом, как другие зарубежные представители в данном перечне (основана в 1969). С другой стороны конструкторы компании внимательно следят за развитием технологий и внедряют новинки в сферу своей деятельности.

Щепетильное отношение к качеству продукции и транспортные расходы, однако, удорожают электромеханические замки данного производителя.

Abloy Oy (Финляндия)

Финская компания Abloy основана в 1918 году человеком, разработавшим конструкцию штифтового цилиндрового механизма. Сейчас это дочернее предприятие скобяного концерна впечатляющих масштабов.

Естественно продукция компании находится на лидирующих позициях мирового рынка и, не менее естественно, отличается значительной стоимостью в сравнении с изделиями от других участников массового рынка. Но, установив такой замок, можно действительно рассчитывать на сохранность собственного имущества.

FalconEye (Россия)

Отечественный производитель охранного оборудования среди прочего (системы видеонаблюдения, домофоны и иже с ними) производит и электромеханические замки. Модельный ряд не отличается особым разнообразием – он ограничивается несколькими моделями стандартной конструкции с блокировкой внутренней кнопки отпирания и без неё.

Три модели, доступные на данный момент станут подходящим выбором для тех, кто хочет поддержать отечественную промышленность без особого ущерба надежности.

Полис (Россия)

Главная характеристика продукции ООО НПФ «Витек» под торговой маркой Полис – дружелюбность к бюджету. Особый упор делается на антивандальные свойства запорных систем. Ассортимент представлен достаточно широким разнообразием накладных и врезных моделей.

Шериф (Россия)

Под торговой маркой «Шериф» выпускается продукция инженерно-технического центра «Промикс», который специализируется на производстве электрического запорного оборудования. Линейка электромеханических замков небогата – представлена двумя моделям. Отличительная черта замков Шериф – в компактности. Они изготавливаются во врезных корпусах и в разы меньше продукции других компаний.

Таким образом, продукция разных производителей отличается свойствами и особенностями. Для максимальной надежности – дорогие итальянские и финские замки, для экономии – отечественные. Выбор конкретной модели зависит от особенностей запираемой калитки и требований к эксплуатации.

Особенности электрозамков

Если все выполнено правильно, при включении контроллера в сеть прозвучит зуммер.

Четыре из них отвечают за связь с домофоном, а два управляют замком. На деревянном полотне шлюз выполняется перьевым сверлом, на металлическом — путем высверливания дырок малого диаметра по периметру.

В случае его нестабильного функционирования и периодическом заклинивании стоит демонтировать оборудование и выполнить установку заново, строго соблюдая все требования производителя. Для того чтобы открыть дверь требуется нажать на кнопку абонентского блока.

С помощью дрели подготавливаем каналы для саморезов. Если вы решили использовать домофон и электромеханический замок в собственном доме, то можете использовать систему, в которую входит 2 и более панелей, позволяющих управлять одновременно с различных комнат

Разные производители используют разные цвета для обозначения соединительных кабелей, поэтому важно найти в инструкции назначение каждого провода конкретной модели замка. Так как ригель сопряжён с червячной передачей, он жёстко фиксируется, и открыть снаружи такой замок, по сути, невозможно. Для надежности контактного соединения жилы можно опрессовать наконечниками

Поэтому всегда лучше использовать отдельный БУЗ, а лишний провод можете откинуть или выкусить

Для надежности контактного соединения жилы можно опрессовать наконечниками. Поэтому всегда лучше использовать отдельный БУЗ, а лишний провод можете откинуть или выкусить.

На калитке Комплектация Зачастую замок с электроприводом продается одновременно с видеодомофоном. Так выглядит кабель, проложенный по дверному полотну Монтаж всех компонентов схемы подключения замка.

Выполнив установочные работы не пожалейте времени на тестирование замка. Электромеханические замки для видеодомофонов бывают двух типов: накладные и врезные. Для этого используется обычная дверь с накладками или специальное оборудование. В горизонтальной части каркаса двери придется просверлить отверстие через которое будет прокладываться кабель питания.

При таком подключении получается, что по нажатию кнопки, осуществляется управление запирающим устройством. Желательно использовать именно кабель, а не провод, дополнительное защитное покрытие предохранит от внешних повреждений. Часто в комплекте с кронштейном идет специальный уголок. Сравнение БУЗ и Бустера (CISA). Устройств для питания замка от домофона.

Устройство и принцип работы

Неоспоримое преимущество электромагнитного замка — простота конструкции. В основе изделия лежит сердечник с обмоткой, спрятанный в специальном корпусе.

Отдельного внимания заслуживает сердечник. Он состоит из множества листов электротехнической стали, отличающихся небольшим намагничивающим эффектом. Для снижения остаточного напряжения используется лакокрасочное покрытие.

Сердечник, сформированный из пластин, чаще всего имеет Ш-образную форму. Обмотка представляет собой катушку с намотанным на ней медным проводом. Сверху проводник покрывается специальным изоляционным составом.

Корпус изделия изготовлен из алюминия или стали. Иногда применяется и пластик, но его недостатком является более низкий ресурс и меньшая надежность конструкции.

Принцип действия построен на действии электричества и магнита. Он срабатывает после подачи напряжения на обмотку и активации магнитных элементов. Как правило, достаточно 5 Вт мощности, чтобы надежно зафиксировать массивные двери с массой до 150 кг.

При включении и отключении ЭМЗ образуется электромагнитный контур, на который воздействует переменный ток. С помощью конденсатора производится зарядка через обмотку, благодаря чему меняется полярность магнита. При этом остаточный ток направляется на перемагничивание.

Одним из главных элементов электромагнитного замка является конденсатор. В случае его поломки возможны сложности с открытием дверей.

Решением в этом случае является только замена неисправного элемента и его подключения параллельно клеммам.

Виды электрозамков на калитку

Все необходимые составляющие для контроля доступа через домофон и электромеханический замок уличной двери

Благодаря увеличению спроса на замки такого типа, производители радуют потребителя их широким ассортиментом. Именно поэтому, сегодня существует возможность выбрать электрозамок на калитку по вкусу:

1. Электромагнитный замок на калитку. Устройство самое простое из всех рассматриваемых видов. В металлический корпус помещается сильнейший магнит с обмоткой, удерживающий ответную пластину. Такой замок легко устанавливается своими руками, а риск его поломок сводится к минимуму. Единственная, но очень важная его особенность – необходимость непрерывной подачи электричества для того чтобы дверь оставалась закрытой.
2. Электромеханический вариант. Эти устройства очень напоминают самые обычные механические запорные устройства. Он состоит из рычажков, ключевого цилиндра и электромагнита, позволяющего функционировать системе. Со стороны улицы замок можно открыть ключом, а изнутри – с использованием кнопки или домофона.
3. Электромоторный замок. Очень похож на предыдущий тип устройства, не считая того, что здесь используется маленький электромотор для приведения механизма в действие. Такое устройство может прослужить длительное время благодаря возможности плавного закрывания. К тому же они могут быть установлены своими руками.

По своей конструкции замки могут быть поделены на накладные и врезные. Первые практические не отличаются от обычного накладного запорного устройства. Неожиданное отключение электричества не вызовет серьезных проблем, так как цилиндр для открытия двери находится снаружи. Врезной замок может быть применен как на дверях входных, так и на автомобильных воротах.

Электрозамок для калитки — принцип устройства

Электромеханический замок является современной системой, гарантирующей высокий уровень надежности. Тяжелые створки не двинутся с места, пока модель не получит сигнал от ключа или прибора, размещенного внутри дома. Такая функция стала возможной, благодаря оснащению аппарата рабочим ригелем, что запирает дверь, ведущую на улицу.

Электричество к устройству подается посредством его оснащения кнопкой, она может быть расположена, как с внутренней части калитки, так внутри помещения.

Отличительной особенностью конструкции является наличие возводящего ригеля, соленоида. Если есть необходимость организации дополнительной безопасности, о её внедрении следует побеспокоиться отдельно.

Комплект такого запорного механизма включает:

• ключи в наборе;
• ответная деталь;
• цилиндр;
• корпус из металла.

Устройство электромеханического замка таково, что его работой руководит запирающий ригель. Он входит в ответную часть замка, запирает дверной проем. Чтобы открыть его, требуется подача сигнала электрического типа. Он приведет в действие пружинную и рычажную системы, заставит работать магнит, электромотор небольшого размера.

Большинство современных моделей открываются без необходимости использования ключа. Электронный считыватель сигналов позволяет открывать калитки при помощи магнитов, карт, что требуют простого приложения к элементу запорного устройства.

Выбор подходящего устройства

Электромеханическое устройство на калитке с защитной крышкой

Большой популярностью пользуются накладные замки, так как их установка проста и возможна на калитки практически из любого материала. Врезные же замки устанавливаются только в те полотна, где предусмотрено место для врезания.

Кроме того, что выбирая замок, следует учитывать толщину материала тех элементов калитки, на которые будет устанавливаться замок, есть еще некоторые особенности конструкций, влияющие на выбор запирающего устройства:

обязательно следует обращать внимание на сторону открывания, так как замок можно подобрать как правосторонний, так и левосторонний;
еще один важный фактор – открывание калитки внутрь двора или наружу, в этом случае тоже подбирается определенная модификация замка;
качество металла цилиндра замка имеет непосредственное влияние на долговечность устройства. Если установка замка в помещении не требует претензионного отношения к выбору материала, то корпусы замков для установки на улице должны быть изготовлены из нержавеющей стали или из металла, покрытого защитными средствами.. Цилиндр устройства помещается на наружной стороне, это позволяет открывать калитку механическим путем при отсутствии электроэнергии

Внутри также находится механический элемент, позволяющий принудительно открывать створку

Цилиндр устройства помещается на наружной стороне, это позволяет открывать калитку механическим путем при отсутствии электроэнергии. Внутри также находится механический элемент, позволяющий принудительно открывать створку.

В современных моделях замков предусмотрены дополнительные засовы. Это ригели трехточечного запирания, благодаря которым створка надежно закрывается. Кроме различий по расположению, электронные замки отличаются и принципом действия блокировки засова, это может быть:

• электрозащелки;
• электроблокирующий механический засов;
• соленоидные или моторные засовы.

Во всех типах устройств напряжение подается в момент открывания конструкции. Процесс втягивания защелки можно осуществить как магнитной картой, так и ключом.

Моторный замок оснащен небольшим двигателем. Некоторые модели такого вида замков оснащены несколькими ригелями. В дневное время можно использовать только защелку, а на ночь можно задействовать все ригели. Единственным отличием в эксплуатации устройств моторного типа является задержка при открывании.

Соленоидные электромеханические замки движут ригель с помощью магнитных полей. Этот вид устройств чаще применяется в таких конструкциях, как секционные ворота с калиткой. Недостатком устройств является обязательное присутствие электричества.

Электрозащелки работают по принципу деблокировки фиксатора во время подачи напряжения. Устройство удобно тем, что защелку можно открывать поворотом ручки.
