Этапы возведения
Для получения крепкой основы с длительным сроком службы необходимо выполнять строительные работы с учетом всех норм. Согласно требованиям, установка фундамента на железобетонных сваях происходит в несколько этапов:
- Подготовка участка. Территорию для дальнейшей застройки очищают от мусора и выравнивают. Все строительные материалы нужно подвезти как можно ближе к площадке.
- Разметка. На участке отмечают расположение опор с учетом проектной документации. Для выполнения работ потребуется нивелир и теодолит. Для обозначения места установки используют колышки.
- Пробное бурение. Оно необходимо для анализа грунта на участке.
- Установка опор. В намеченные места устанавливают опоры. При этом нужно регулировать глубину и вертикальное положение.
- Обрезка. После установки всех столбов проверяют их высоту и при необходимости обрезают для достижения равных показателей.
- Формирование ростверка.
Преимущества винтового фундамента при строительстве каркасного гаража
Строительство каркасного гаража на винтовых сваях – это современный подход к новым, недорогим технологиям, позволяющим экономить и средства и время. Основные преимущества фундаментов на винтовых сваях заключаются в самой конструкции сваи и ее возможностям по эффективному использованию:
- легко монтируются в любое время года;
- не требуют специальных, профессиональных навыков и профессиональной техники (исключение составляют сваи большого диаметра);
- не требуют выравнивания грунта; имеют низкую стоимость по сравнению с другими видами фундаментов (при расчете на квадратный метр площади застройки);
- могут быть многократно использованы; в с серийностью выпуска имеют относительно небольшую штучную стоимость.
Материалы руб.
Кирпич от 16 000 за кв. м.
Пено- Газо- бетон от 11 000 за кв. м.
Каркасные от 8000 за кв. м.
Профилированный брус от 12 000 за кв. м.
Кленный брус от 16 000 за кв. м.
Монолитный железобетон от 24 000 за кв. м.
Из профнастила от 5 500 за кв. м.
Услуги отдельно: руб.
Установка комплекта электрики внутри гаража от 7 000
Изготовление гаражных бетонных полов от 25 000
Замена. Изготовление деревянных полов от 20 000
Внутренняя отделка гаража сухой евровагонкой 800 руб. за м2
Изготовление металлических ворот с калиткой, покраской от 30 000
Комплект подъемно-секционных ворот + установка от 45 000
Усиленные винтовые сваи
| Длина сваи | Диаметр лопасти | Цена от 10 шт. | Цена для дилеров | Стоимость с монтажом и оголовком |
| 1500 мм | 300 мм | 2200 руб. | 2150 руб. | 3450 руб. |
| 2000 мм | 300 мм | 2400 руб. | 2350 руб. | 3700 руб. |
| 2500 мм | 300 мм | 2600 руб. | 2550 руб. | 3800 руб. |
| 3000 мм | 300 мм | 2900 руб. | 2850 руб. | 4500 руб. |
| 3500 мм | 300 мм | 3100 руб. | 3050 руб. | 5000 руб. |
| 4000 мм | 300 мм | 3400 руб. | 3350 руб. | 5500 руб. |
| 4500 мм | 300 мм | 3700 руб. | 3650 руб. | 6000 руб. |
| 5000 мм | 300 мм | 4100 руб. | 4050 руб. | 6500 руб. |
| 5500 мм | 300 мм | 4500 руб. | 4450 руб. | 7000 руб. |
| 6000 мм | 300 мм | 4900 руб. | 4850 руб. | 7500 руб. |
| Наименование | Размер | Цена от 10 шт. | Цена для дилеров | Монтаж |
| Оголовок | 200 мм | 200 руб. | 200 руб. | 0 руб. |
| Оголовок | 250 мм | 300 руб. | 300 руб. | 0 руб. |
О свайном фундаменте
Такой фундамент представляет собой основание для дальнейшего возведения здания. Оно состоит из железобетонных опор (свай), которые погружаются в землю. После строительства этого каркаса его связывают посредством ростверка или бетонной плиты.
Фундамент может различаться по нескольким характеристикам:
- способу установки сваи;
- типу опоры;
- методу обвязки.
Эти особенности влияют на эксплуатационные характеристики, поэтому к выбору подходящего варианта следует подходить тщательно.
Способ погружения
По способу погружения выделяют 3 основных типа опор:
- Забивная. При такой технологии строительства опоры нужно забить в грунт с помощью пневмо- или гидромолота. Свайно-забивной фундамент считается наиболее востребованным.
- Метод вдавливания. Для заглубления опоры на нее воздействуют статическим давлением.
- Вибрационная. В отличие от предыдущих вариантов, при вибрационном заглублении после разметки в нужных местах вынимают грунт. После этого в подготовленные отверстия устанавливают полые металлические оболочки, а затем заполняют их бетонным раствором. К такой технологии относят заливные сваи.
Принцип использования ростверка
Установленные столбы-опоры для дальнейшего строительства необходимо объединить в одну конструкцию. Сделать это можно при использовании ростверка. Ростверк представляет собой ленту из древесины, металла или бетона, которая расположена по периметру в местах несущих элементов здания. Установка ростверка может осуществляться несколькими способами. От этого зависит вид конструкции:
- Висячий (или же высокий). Нижняя часть бетонной ленты находится на небольшой высоте над землей (между ними остается зазор). Эту технологию часто применяют при возведении небольших строительных конструкций (например, бани или беседки).
- Незаглубленный. Ростверк погружают в грунт, однако показатель заглубления небольшой.
- Заглубленный. Лента при такой технологии заглубляется на максимальное расстояние. При такой технологи можно добиться наибольшей прочности цоколя.
ростверк
Конструктивные особенности свайного фундамента
Фундаментом из винтовых свай называют конструкцию, изготовленную из свай, которые ввинчены в землю. Чаще всего такой тип оснований используется на пучинистых грунтах, для которых остальные разновидности фундаментов не подходят.
Сваи изготавливают из железных труб, на одном из концов которых размещена небольшая лопасть. Именно эту часть трубы ввинчивают в грунт, чтобы основа сооружения была более надежной и устойчивой. Специалисты советуют ввинчивать ее на глубину около 55-65 сантиметров.
Выделяют несколько разновидностей свай, которые отличаются между собой диаметром:
- 75 миллиметров — из такого материала строят основание для установки небольших беседок или забора;
- 90 миллиметров — применяют для сооружения бытовок;
- 110 миллиметров — идеальный вариант для создания прочного фундамента для гаражных строений;
- 135 миллиметров — специалисты рекомендуют пользоваться таким стройматериалом при создании опор для промышленных зданий и других крупных построек.
https://youtube.com/watch?v=7otd00GZvfU
Конструкция винтовых свай
Винтовая свая состоит из стальной трубы с приваренными лопастями. Ее монтаж производится путем закручивания в грунт на требуемую глубину до твердой почвы. Минимальное вкручивание опоры составляет 1,2 -1,5 м. Если на участке наблюдается высокий уровень подземных вод, толстые слои торфа или неплотные грунты, опора наращивается. Когда она упирается в твердую почву, закручивание прекращают, а лишний участок сверху обрезают. Ствол сваи заливается бетоном до уровня подрезки. Его вместе с заливкой следует покрыть антикоррозийной пропиткой. Такие конструкции будут долго и крепко держаться в почве, предохраняя гараж от любых деформаций нестойких почв. Как устанавливать такой фундамент можно посмотреть на видео тут.
буронабивные сваи
столбчатый монолитный фундамент
Декорирование цоколя
Чтобы закамуфлировать сваи гаража и придать строению стильный и привлекательный внешний вид, стоит задуматься о декоративной отделке цоколя. Наиболее долговечный, недорогой и практичный вариант — облицовка профлистом. Обрешетка для профлиста (из деревянных брусков или металлическая) прикрепляется к сваям на хомуты, после чего профлист крепится на направляющих по верхней и нижней границе цоколя.
Профлист, покрытый слоем полимера, прослужит не менее 50 лет и при этом сохранит не только свои прочностные характеристики, но и отличный внешний вид. Расцветку профлиста вы можете подобрать контрастную или в тон к покрытию стен гаража из более чем полутора тысяч оттенков по шкале RAL.
Технология строительства
Свайный фундамент под гараж возможно построить, привлекая бригаду опытных строителей. В результате вы получите надежное основание, подготовленное в соответствии с требованиями. Но при этом вам придется оплачивать не только стоимость строительных материалов, но и услуги специалистов. Но если придерживаться всех рекомендаций. То вполне возможно такие работы выполнить своими силами, понеся при этом минимальные финансовые расходы.
Строительство гаражного помещения – задача серьезная. Дело в том, что гараж должен обеспечивать надежную защиту от воздействия влаги и образования коррозии вашему транспортному средству.
Подготовка
При выполнении любых строительных работ выполняются подготовительные мероприятия. В первую очередь следует приготовить определенные инструменты:
- лопаты;
- уровень и отвес;
- рулетку, уровень и отвес;
- карандаш;
- рычаги, необходимые для ввинчивания свайных столбов;
- болгарку;
- деревянные колышки и шнур;
- кувалду.
Кроме этого, потребуются винтовые свайные опоры, оголовки под ростверк, металлическая арматура, цемент, щебенка и песок.
Возведение свайного фундамента не предполагает предварительное выравнивание поверхности земли на участке, но для удобства выполнения работ рекомендуется убрать дерн и мусор. После этого определяем угловые участки объекта и в этих местах устанавливаем колышки. Рекомендуемый интервал между свайными опорами – от полутора до двух метров, при этом сваи распределяются по всему участку равномерно.
Остается в намеченных под установку местах сделать приямки глубиной десять – пятнадцать сантиметров и шириной, немного превышающей диаметр лопатки свайной опоры.
Установка свай
Если под строительство фундамента на винтовых сваях для гаража выбраны небольшие по размерам опоры, то установить их можно с помощью обычного лома, вставленного в технологическое отверстие сваи и удлиненного кусками стальных труб.
Как правило, под возведение гаража используют сваи, длина которых достигает пяти метров.
Монтаж опорных элементов выполняется одним из удобных вариантов:
- бурением – вручную устраивается скважина, погружается свайная опора;
- завинчиванием – свайный столб вкручивают непосредственно в почвенный состав. Опора выставляется вертикально, закручивание выполняется в направлении движения стрелки часов, пока наконечник сваи не достигнет плотного грунтового слоя. Чтобы правильно выполнить установку, следует прокрутить сваю ниже точки замерзания грунта, пока вращение не станет затруднено.
Армирование
Как только установка свайных опор завершена, их верхние части выравниваются по одному уровню. Каждая свая проверяется нивелиром и обрезается болгаркой.
Чтобы увеличить показатель прочности, в каждую опору устанавливается арматурный каркас. Некоторые этим условием пренебрегают, ведь гараж не создает серьезных нагрузочных воздействий.
Бетонирование
Мероприятие, обязательное к исполнению. Залитый в опору бетон добавляет ей прочности и создает надежную защиту внутренних стенок от образования коррозии.
Процесс бетонирования выполняется по стандартной схеме: жидкий бетон тонкой струей подается в опору и периодически протыкается куском арматуры, чтобы удалились воздушные пузырьки.
Монтаж оголовков
На каждой свае крепится оголовок. Рекомендуется использовать сварные конструкции, располагая их на одном уровне. Параметры оголовков определяются удельной массой гаража и сечением свайных опор. Проще и удобней оголовки изготовить из металлических пластин толщиной 0.8 – 1 см и диаметром, превышающим аналогичный размер сваи на три – четыре миллиметра.
Устройство ростверка
Это верхняя часть свайно-винтовой фундаментной основы в виде горизонтальной рамы, предназначенная для перераспределения нагрузочных воздействий и выполняющая функции несущего характера.
Виды ростверков по используемым материалам:
- деревянный – брусья крепятся к пластинам болтами либо привариваются металлическими хомутами. Между таким ростверком и почвой оставляется зазор;
- бетонный – монтируется опалубочная конструкция, изнутри ее устраивается гидроизоляционный слой и армирующий каркас, после чего заливается бетонная смесь;
- железобетонный – опалубка по ширине должна быть больше, чем толщина предполагаемых стен. После этого устраиваем гидроизоляцию, устанавливаем каркас и заполняем опалубку бетоном;
- металлический – рама изготавливается из швеллера или уголка.
Гараж на винтовых сваях: с чего необходимо начинать эти работы?
Перед началом работ нужно провести геологоразведку участка, на котором будет строится фундамент. Это позволит узнать:
уровень протекания и сезонного колебания грунтовых вод;
характеристику видов грунта на участке;
глубину почвенного промерзания (сваи нужно будет заглубить ниже этой отметки).
Далее необходимо провести расчет проекта фундамента. Его необходимо провести по нормам СНиП для свайных фундаментов, параграф СП для свайных документов.
В связи со сложностью таких расчетов, связанных со множеством формул – расчетом нагрузок, связанных с направлением и силой ветра, расчетом сезонных нагрузок, расчетом динамических нагрузок, расчетом веса гаража с автомобилем и всеми инструментами, расчетом осадки и деформации лучше и безопаснее поручить эту работу профессиональному архитектору. Ведь в случае даже небольшой ошибки она может быть фатальной для всей возведенной конструкции.
Несмотря на это, Вы всегда сможете внести собственные пожелания в разработку проекта, став его активным участником. Но для этого Вам будет нужно вникнуть в алгоритм расчетов проекта.
После получения комплекта проектных документов, с фундаментными характеристиками, чертежами и примерной стоимостью работ, можно будет приступить к работам.
Как построить гараж на сваях своими руками? Свайно-винтовой метод практически не требует подготовительных работ – сваи просто вкручиваются в землю. Если длина свай не больше метра, они завинчиваются с помощью штанги или ключа вручную.
Основание на винтовых сваях под гараж, учитывая небольшое количество свай, может быть смонтировано за один рабочий день.
Сваи успешно монтируются при минусовой температуре, увеличивается лишь сложность на начальном этапе ввинчивания сваи. При сильно отрицательных температурах, стоявших долгое время и глубоком промерзании земли, грунтовый участок, который промерз, выбуривается и свая завинчивается. Монтаж винтовых свай при отрицательных температурах более предпочтительно проводить с помощью буровой установки.

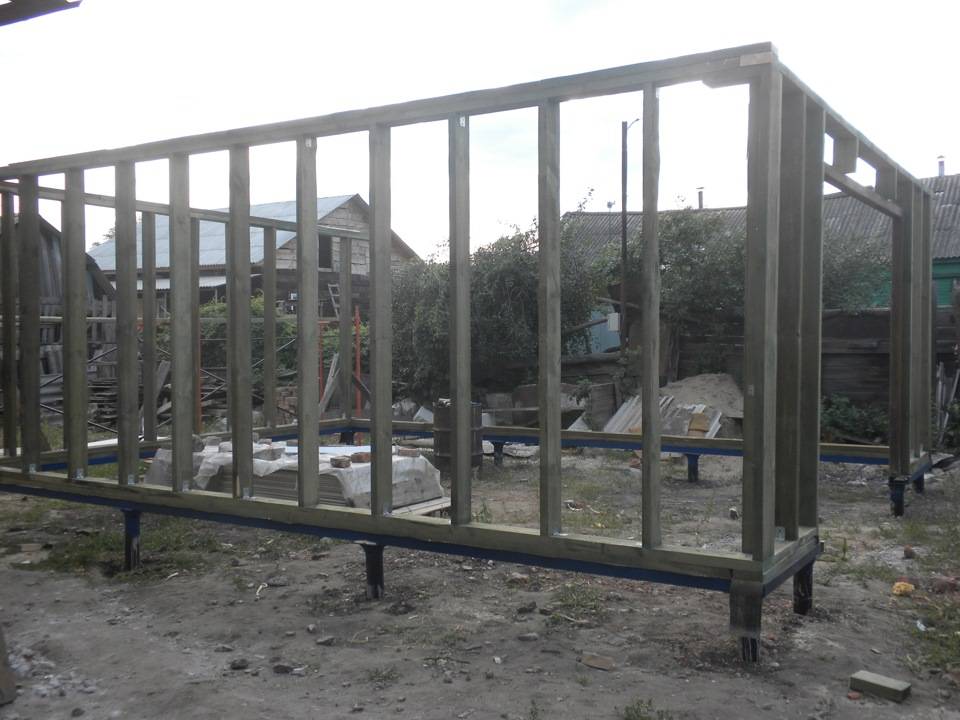

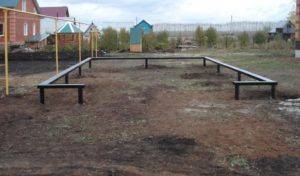

Гараж на винтовых сваях — фото:
Фундамент
Необходимо заметить, что изготовление смотровой ямы или погреба в стандартном гараже 3х6м или 4х6м при свайном фундаменте крайне затруднено ввиду необходимости отступа от стен погреба до свай в пределах двух метров. Нарушение этой технологии грозит изгибом свай в сторону ямы или погреба из-за движения пучинистых грунтов с последующим нарушением геометрии всей конструкции.
Если гараж все же позволяет осуществить достаточный отступ от свай, специалисты крайне рекомендуют заказать все работы по обустройству погреба и ямы специализированным компаниям с оформлением договора и гарантии на работы.
Перед въездом в гараж желательно сделать дренаж с водоотводом — выкопать траншею, уложить дренажную трубу и вывести ее в ближайший отвод воды. Это позволит лишней влаге уходить от гаража.
Планируем, делаем разметку, монтируем сваи
Если вы желаете работать быстро, эффективно, без ошибок, нужно все предварительно тщательно продумать, сделать схему, а затем выполнить разметку на местности.
В первую очередь необходимо выяснить, какие именно сваи вам подходят, сколько их понадобится.
Вот какие моменты важны при расчетах.
- Уровень промерзания почвы. Нижние сваи должны оказаться ниже.
- Тип конструкции гаража. Например, верхняя часть свай, над землей, может образовывать вертикальную часть каркаса. От этого уже зависит длина свай.
- Вес гаража тоже имеет значение. Если гараж легкий, можно обойтись сваями в 89, 108 мм. А вот гаражи более тяжелые, например, из кирпича, нуждаются в опорах соответствующей мощности – 133 мм.

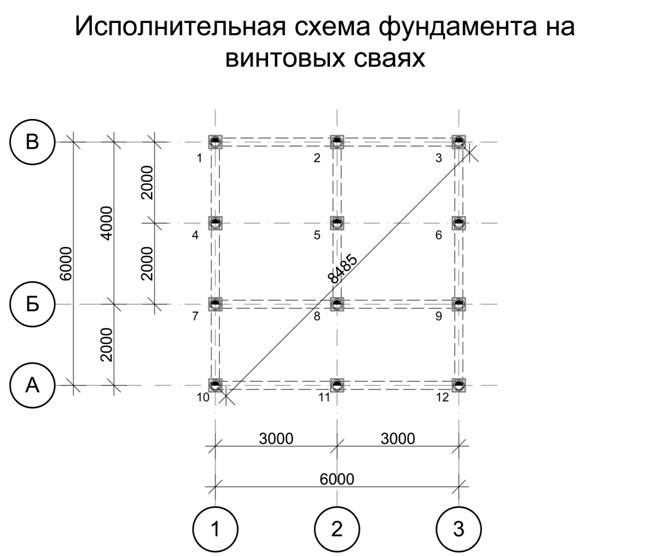

Обязательно надо составить индивидуальную схему свайного фундамента. Здесь мы приводим пример такого плана, но у каждого параметры будут своими. И при составлении плана надо непременно следовать некоторым правилам.
- Сваи делают под опорами, на которых потом закрепляют ворота.
- Между сваями обязательно оставляют расстояние. Минимальный шаг – 2 метра.
- Опоры нужно располагать по периметру, с обязательной установкой свай по углам.
Обратите внимание: вы можете поставить по периметру больше свай, чтобы потом было проще делать в гараже пол. Ведь ему предстоит справляться с большими нагрузками. В целом работа выполняется так
Сначала на местности делают точную разметку, используя колышки, рулетку с уровнем. Потом сваи устанавливают, заливают их бетонным раствором. На заключительном этапе надземные части обрезают, а затем всю свайную конструкцию обвязывают, например, швеллером
В целом работа выполняется так. Сначала на местности делают точную разметку, используя колышки, рулетку с уровнем. Потом сваи устанавливают, заливают их бетонным раствором. На заключительном этапе надземные части обрезают, а затем всю свайную конструкцию обвязывают, например, швеллером.
Классификация свай
Прежде чем приступить к строительным работам, надо разобраться с отличительными особенностями основных разновидностей свай, которые используют в строительстве.
Бурозабивные
Некоторые строители при создании гаражных построек пользуются бурозабивными сваями. Главной их особенностью является то, что их вбивают в грунт специальными сваебойными инструментами. При использовании таких изделий бурят специальную скважину, которую заливают цементным раствором. Затем внутрь устанавливают каркас из арматуры и металлические сваи.
Для бурения лучше пользоваться шнековым типом буровых инструментов, так как с его помощью сваи выкапываются намного быстрее.
Винтовые
Винтовыми сваями называют основные элементы, из которых изготавливают быстровозводимую основу для зданий. Они создаются из прочных стальных труб со специальными лопастями на конце, которые ввинчивают в почву при помощи специального оборудования или вручную. Опытные строители советуют пользоваться именно винтовыми изделиями, так как из них делают наиболее прочные основания.
Железобетонная свая с забивным элементом
Чтобы гаражное помещение долго простояло, рекомендуется делать фундамент из железобетонных конструкций. К их достоинствам относят:
- Длительный срок использования. Если правильно установить сваи из железобетона, они простоят не меньше девяноста лет.
- Прочность. Бетонные изделия довольно прочные, что позволяет пользоваться ими при создании основы для многоэтажных построек.
- Возможность монтажа при любых условиях. Стройматериал не портится даже в условиях повышенной влажности и низкой температуры.
Чем лучше винтовая свая
Дачный участок очень редко выбирают по результатам инженерно – геологических изысканий – их проводят позже по факту. Поэтому такой вариант, как каркасный гараж на свайном фундаменте, подходит в большинстве случаев, независимо от рельефа и глубины залегания твердых пород. Каждый винтовой элемент находит свою глубину упора, уплотняя грунт под собой при работе плоскостей лопасти винта. Верхушки стальных столбов просто обрезают в горизонт по уровню.
Свайная опора не предъявляет жестких требований к типу почвы, она не может устанавливаться только на твердых породах, каменистых грунтах с включением больших по размеру валунов. Зато фундамент такого типа отлично себя показывает на сыпучих, пучинистых, обводненных почвах.
Металлический гараж на свайном основании устанавливается на выбранной площадке со скоростью работы сварщика, как показано на этом фото:
Если проект предусматривает строительство стен из деревянных материалов, то расчет конструкции основания должен учитывать технические свойства древесины, ее реакцию на внешние нагрузки.
Как выбрать сваю
Независимо от выбранного материала стен и перекрытий, строительство гаража на винтовых сваях своими руками предполагает проведение предварительного расчета для определения характеристик и количества опорных элементов.

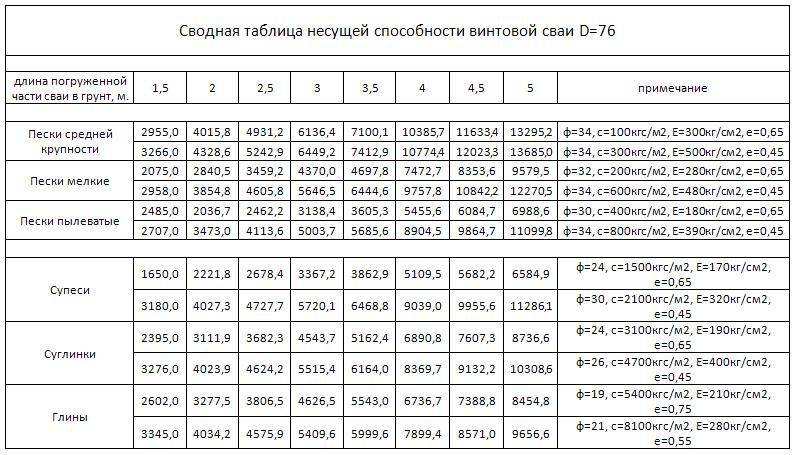

Для постройки легкого типа такой расчет не представляет сложности. Он выполняется в такой последовательности:
- Определение исходных характеристик из условий площадки. Длину колонны, способной выдержать заданную нагрузку, определяют по типу залегающего грунта и предельной глубины его промерзания. Это можно узнать, сделав бурение тестовой скважины, в которой виден характер расположения и типы залегающих пород. При большой глубине залегания плотных слоев, сваи могут работать как висячие опоры (расчет по площади боковой поверхности).
- Число столбов считается, исходя из габаритов основания с распределением по периметру с шагом не менее 2 м. На площади пола определяются места с возможной повышенной весовой нагрузкой, в этих точках потребуется дополнительное усиление несущими элементами. Обязательно опирать углы коробки и места проема для ворот.
Нужно просчитать различные варианты винтовых свай по Ø и длине. Изменение несущей способности колонны Ø 76 мм в зависимости от глубины погружения в грунтах различного типа видно из следующей таблицы:
Как изготовить винтовые опоры своими руками при постройке гаража, используя доступное ручное оборудование и материалы, демонстрируется на этом видео:
Кроме того, если есть необходимость применения тяжелых материалов для капитальных стен и перекрытий, проектировать нужно свайное поле с учетом работы опор в кусте. Такая потребность может возникнуть в случае пристройки к другим зданиям, в суровом климате, когда работа с бетоном будет затруднительной. Пример такого здания виден на фото:
Монтаж фундамента для относительно легкой конструкции можно выполнять из металлических свай Ø 89 и 108 мм. Массивные сооружения из кирпича, пенобетона, шлакоблока нужно ставить на более мощные опорные элементы Ø 133 мм.

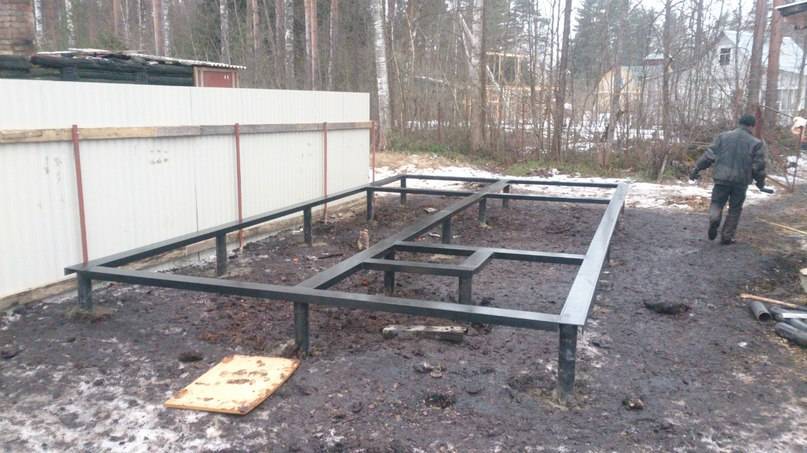

Ростверк
От назначенного количества точек опоры будет зависеть конструкция пола и выбор материалов для его изготовления.
Под каркасный или панельный гараж на винтовых сваях, предназначенный для стоянки 1 автомобиля будет достаточно установить от 10 до 14 столбов.
Равномерно распределить между ними возникающие переменные нагрузки при заезде – выезде приличной массы помогает ростверк, который обычно делают из стального проката (швеллер, двутавровая балка). В зависимости от величины распределяемой нагрузки и высоты расположения применяют деревянный брус и бетонные варианты (монолит, ж/б балки, плиты).

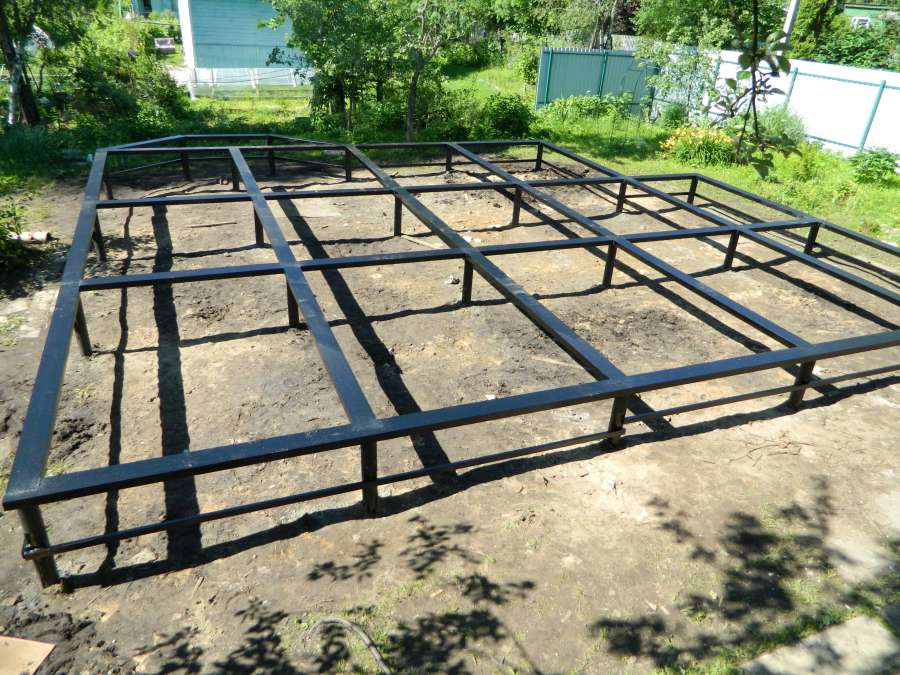

Простейшая обвязка швеллером 11 опор (2 на воротах, по 4 под стены и 1 в задней части) показана на фото:
При выборе такого низкого ростверка по периметру постройки можно сделать полы, которые выдержат значительный вес. Для этого вдоль швеллера вертикально устанавливают листы плоского шифера (по типу опалубки), а внутреннюю полость засыпают песком на нужную отметку. Получается быстро и безопасно для автомобиля – точно не провалиться. Остается сделать въездной пандус.
Строительство гаража

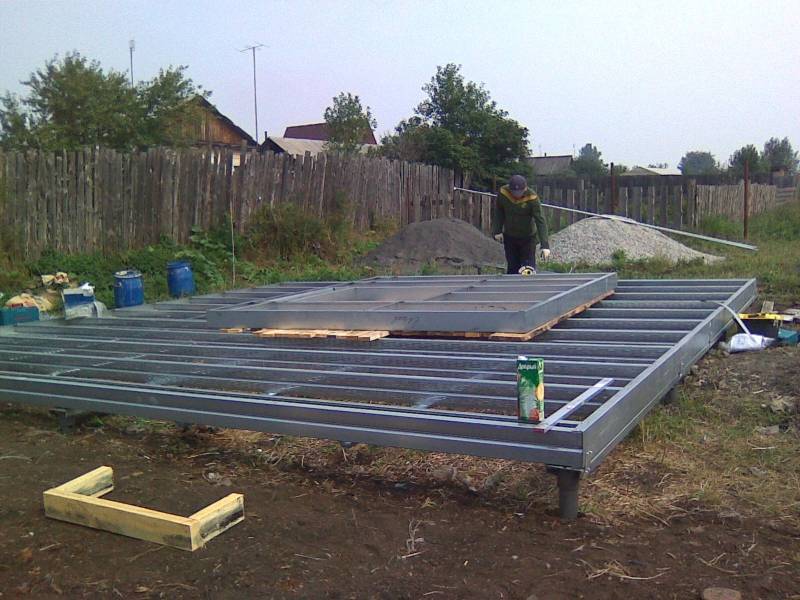

Приведем классический вариант устройства гаражного пола. Алгоритм действий следующий:
из швеллера формируем систему лаг, уложенную на поперечные опоры. Каждая лага должна немного выступать за каркасный периметр примерно на толщину стены;
- перпендикулярно по отношению лаг устраивается усиление для заезда транспортного средства. Для этого из швеллера изготавливают закладные, уложенные в колесную линию;
- вся плоскость пола покрывается обрешеткой. Для этого рекомендуется использовать легкие трубы, укладывая их с шагом в сорок – пятьдесят сантиметров;
- все пространство пола засыпается утеплительным материалом, устраивается пароизоляционный слой, настилается черновой ряд из доски.
Переходим к обустройству стен. В первую очередь монтируем сетку, устанавливаем коробку въездных ворот, свариваем рамные конструкции, чтобы получился единый каркас.
Формируем основу под кровельное перекрытие на один или на два ската, привариваем ее к общей гаражной конструкции. Если нет сварочного агрегата, можно выполнять сборку болтами или анкерами.
После этого в рамы закладывается утеплитель, стены обшиваются панельным материалом, противостоящим воздействию влаги, или стальными листами.
Закладка фундамента на винтовых сваях под гараж
Любая работа по закладке фундамента начинается с расчета и планирования. Как правило, гаражи относятся к типу легких конструкций, поэтому для их постройки используются сваи с диаметром 73-108 мм, а глубина их заворачивания – 1,5-2 метра. Количество свай под гараж тоже обычно существенно ниже, чем под жилой дом.
По сравнению с другими постройками гаражное строение имеет ряд особенностей:
- Отсутствие внутренних несущих стен
- Одна стена должны иметь большой проем для въезда-выезда автомобиля
- Гараж должен быть снабжен массивными воротами
- Гараж должен иметь пол с небольшим уклоном для отвода воды
- Въезд в гараж оборудуется относительно широкой плотной площадкой
- Гараж считается сооружением с повышенной пожарной опасностью
- Желательна установка смотровой ямы
- Гараж обычно снабжен земляным или бетонным полом и не требует установки нижнего перекрытия обвязки
Фундамент под гараж, таким образом, планируется с учетом этих особенностей. Винтовые сваи ставятся по периметру будущего здания, точнее, по периметру трех стен – боковых и задней. В то же время фасадная стена должна иметь дополнительные опорные точки для установки прочных ворот.
Расчет количества свай под тремя стенами, как правило, не вызывает затруднений. Расстояние между сваями, тип и габариты свай, глубина их вкручивания определяется из расчета несущих способностей свай. Она зависит от нагрузок на сваи – главная из них, это вес здания. Очевидно, что наиболее тяжелыми будут стены из монолитных материалов – кирпича или пеноблоков. Однако под них тоже можно устанавливать винтовые сваи – желательно связанные железобетонным ростверком.
В случае постройки каркасного гаража достаточно использовать деревянную обвязку.
Фундамент под гараж с обвязкой
Что касается смотровой ямы, то следует учесть, что стены погреба должны отступать от свай не менее, чем на два метра иначе сваи могут потерять в прочности установки в грунте. При изгибе грунта в сторону ямы геометрия всей конструкции может нарушиться. При стандартных габаритах гаража 3х6 метров и менее от смотровой ямы лучше отказаться.
Конструктивные особенности
Основная отличительная характеристика такого гаража заключается в технологии изготовления его фундамента, он монтируется из винтовых свай. Это специальные трубовидные конструкции с лопастями, которые заглубляют в землю путём завинчивания и вдавливания. На них, как правило, монтируют каркасные конструкции из дерева и металлического профиля. Более монолитное здание построить на таком основании обычно невозможно, поскольку оно может не выдержать высокую нагрузку.
Особенность также заключается в конструкции въезда в гараж. Как правило, его делают наподобие небольшой эстакады, поскольку сама постройка немного возвышается над землёй. Высота возвышения зависит от особенностей рельефа. По этой же причине отсутствует возможность оборудования подвала и смотровой ямы. Хотя иногда яму всё же можно оборудовать. За счёт возвышения над грунтом, из него не будет поступать холод в гараж, что позволяет сэкономить на утеплении.
Гаражи на свайно-винтовых фундаментах, как правило, возводят на местах со сложным рельефом. Выравнивание местности не всегда представляется возможным или требует значительных финансовых вложений. Если рядом находятся подземные коммуникации и грунтовые воды, зачастую обычный фундамент возвести невозможно. У свайно-винтовых конструкций достаточно много преимуществ, благодаря которым они достаточно часто применяются в гаражном строительстве.
- Доступная стоимость. Фундамент на винтовых сваях обычно обходится значительно дешевле традиционных аналогов. Но, конечная стоимость может значительно варьироваться. На цену влияет глубина заложения, вес и габариты гаража. Обычно экономия составляет не менее 20-40% в сравнении с ленточным фундаментом.
- Лёгкость и простота монтажа. Свои можно устанавливать и без применения специальной техники, особенно при небольшой глубине заложения. Смонтировать фундамент сможет бригада из нескольких человек. Сам гараж возводится очень быстро, поскольку имеет каркасную конструкцию. Как правило, на установку винтовых свай уходит 1-2 дня. Остальные виды фундамента сооружаются гораздо дольше.
- Возможность возведения на участке с уклоном. Винтовые сваи – одно из лучших решений для участков со значительными перепадами рельефа. Даже при значительном уклоне можно обустроить прочное и долговечное основание, на котором затем построить гараж практически любых размеров. Железобетонный фундамент зачастую невозможно смонтировать на участке с перепадом в несколько метров. Сваи можно устанавливать, даже если перепад превышает 5 метров. Можно прибегнуть и к ленточной технологии, но итоговая цена такого гаража будет в несколько раз выше.
- Строительство в любое время года. Работать со сваями можно даже зимой. Не нужно прогревать бетон и использовать специальные присадки для защиты от низких температур. Даже в сильные морозы можно продолжать монтаж фундамента из винтовых свай. Конструкция готова к эксплуатации сразу после монтажа. Поэтому после заглубления свай можно приступать к сборке каркасного гаража.
- Возможность модернизации и ремонта. Если в дальнейшем возникнет необходимость изменения размеров гаража, это можно сделать без значительных затрат. Фундамент легко наращивается путём добавления новых винтовых свай. При неправильной сборке гаража или установке основания можно быстро произвести ремонт.
Преимущества и недостатки
Свайные конструкции, как и любая другая разновидность фундаментов, имеет свои достоинства и недостатки. Среди главных преимуществ выделяют следующее:
- Универсальность. Такой тип основания считается универсальным, так как его можно строить в любой местности. Однако многие его достоинства проявляются, когда гараж строится на рельефном участке, расположенном под небольшим уклоном.
- Легкость монтажа. На сооружение фундамента из свай уходит мало времени, особенно в сравнении с созданием монолитных или ленточных конструкций. Создание свайной основы длится не дольше одного дня.
- Длительный эксплуатационный срок. Компании, которые профессионально занимаются созданием таких оснований, дают гарантию на 35-40 лет. Однако на самом деле срок эксплуатации может быть намного больше. Все зависит от качества созданного фундамента и от особенностей грунта, в котором он расположен.
- Отсутствие усадки. Если правильно делать основу из свай, она никогда не будет усаживаться. Поэтому при проведении строительства не нужно заниматься предварительной подготовкой участка и удалять верхние слои грунта.
- Простота ремонта. Свайную основу можно быстро отремонтировать, так как сваи легко вкручиваются и выкручиваются из грунта. Это позволяет быстро заменить поврежденные элементы на новые.
Есть у таких конструкций несколько недостатков, с которыми должен ознакомиться каждый, кто планирует делать гаражное сооружение со свайным основанием. Главным минусом считают то, что сваи изготавливают из металла, который со временем ржавеет. Даже качественные металлоконструкции рано или поздно покрываются коррозией.
Преимущества работы с нами
Все этапы строительства детальны расписаны, и вы видите за что вы платите.
Строительство по оптимальной цене.
Со всеми поставщиками стройматериалов у нас оптовые договора, это позволяет снизить цену строительства.
Высокая скорость строительства.
Вы сэкономите не только свои деньги, но и время.
Заключаем договор, где прописаны права и обязанности сторон.
Составление сметы за один день.
С Вас данные, с нас смета.
Преимущества винтового фундамента при строительстве каркасного гаража
Строительство каркасного гаража на винтовых сваях – это современный подход к новым, недорогим технологиям, позволяющим экономить и средства и время. Основные преимущества фундаментов на винтовых сваях заключаются в самой конструкции сваи и ее возможностям по эффективному использованию:
- легко монтируются в любое время года;
- не требуют специальных, профессиональных навыков и профессиональной техники (исключение составляют сваи большого диаметра);
- не требуют выравнивания грунта; имеют низкую стоимость по сравнению с другими видами фундаментов (при расчете на квадратный метр площади застройки);
- могут быть многократно использованы; в с серийностью выпуска имеют относительно небольшую штучную стоимость.
Материалы
руб.
Кирпич
от 16 000 за кв. м.
Пено- Газо- бетон
от 11 000 за кв. м.
Каркасные
от 8000 за кв. м.
Профилированный брус
от 12 000 за кв. м.
Кленный брус
от 16 000 за кв. м.
Монолитный железобетон
от 24 000 за кв. м.
Из профнастила
от 5 500 за кв. м.
Услуги отдельно:
руб.
Установка комплекта электрики внутри гаража
от 7 000
Изготовление гаражных бетонных полов
от 25 000
Замена. Изготовление деревянных полов
от 20 000
Внутренняя отделка гаража сухой евровагонкой
800 руб. за м2
Изготовление металлических ворот с калиткой, покраской
от 30 000
Комплект подъемно-секционных ворот + установка
от 45 000
Строительство свайного фундамента своими руками
Основание гаражного помещения изготавливается в несколько последовательных этапов. Чтобы возведение фундамента прошло без проблем, надо ознакомиться с особенностями каждого из этапов.
Земляные работы
Строительство начинается с земляных работ, которые проводятся перед установкой свайных труб. Сначала с участка, где будет строиться гараж, убирают мусор и вырывают наиболее крупную растительность. Это делают для упрощения ввинчивания опор.
Установка свай
После завершения земляных работ приступают к установке свай. Такой работой лучше заниматься с помощниками, так как самостоятельно установить трубы непросто
Один человек должен внимательно следить за тем, чтобы опора ровно располагалась в грунте, а остальные два должны осторожно ввинчивать ее
Опору ввинчивают до тех пор, пока она не упрется в плотный нижний слой грунта.
Армирование и бетонирование свай
Когда все опоры будут установлены, придется выровнять их по высоте. Для этого пользуются строительным уровнем и болгаркой, которая срежет выпирающие верхушки труб. После обрезки устанавливается армированный каркас, который сделает фундамент более прочным. Затем все заливают бетонным раствором для защиты арматуры с опорами от преждевременного появления коррозии.
Монтаж оголовков
Каждая опора должна оснащаться специальными оголовками, которые понадобятся для прикрепления ростверка. Чтобы закрепить оголовок, железная пластина толщиной в 10-12 миллиметров приваривается к верхушке свай.
Монтаж ростверка
Все сваи должны быть соединены друг с другом, чтобы фундамент был более надежным и крепким. Именно поэтому на них устанавливают такую конструкцию, как ростверк. Рама крепится к верхней части каждой опоры специальными шурупами или сваркой.
