Пошаговая инструкция по созданию гаража типа ракушка своими руками

Особенности гаражей-пеналов

Основа конструкции – несущий профнастил из оцинкованной стали, представляющий собой гофрированный холоднокатаный стальной лист с защитным антикоррозийным покрытием тонкой пленкой окиси цинка. Толщина листа может быть 0,7 – 1,5 миллиметров, но его волновой профиль позволяет увеличить жесткость конструкции, придать ей легкости и элегантности.

Пенальный гараж хорошо может вписаться в любом пространстве, без нарушения общего архитектурного решения. При этом позволяется выбрать нужный цвет.

Название «гараж-пенал» непосредственно связано с его конструкцией — компактностью и эргономичностью. Размеры гаража-пенала соответствуют размерам хранящегося в нем автомобиля и позволяют размещать устройства на свободном месте участка, точно вместившись на отведенном месте. Конструируя гараж-пенал, размеры его «коробки» выбираются с учетом всех пожеланий заказчика.

При этом решается:

• Где будут храниться запасные части.
• Куда поставить средства по уходу за автомобилем.
• Где расположить инструменты.
• Сколько следует оставить свободного пространства для обслуживания автомобиля.

Устройство гаража такой конструкции дает множество преимуществ.

К ним относятся:

• Экономия средств
  . Цена сооружения гаража-пенала намного ниже, по сравнению с капитальными строениями.
• Конструкция имеет небольшой вес
  . Его можно быстро сложить и разложить на новом месте для чего понадобится всего несколько дней. Основное время, при этом, идет на подготовку основания и приобретение комплектующих для стройки, что увеличивает продолжительность работ.
• Легкий и малогабаритный гараж
  позволяет устанавливать его без фундамента, сделав лишь асфальтированный участок или хорошо выровняв жесткий слой почвы.
• Простота сборки
  . Инструкция по сборке гаража-пенала позволяет выполнить монтаж конструкции даже тому, кто до этого никогда не выполнял строительные работы.
• Удобное место для установки устройства.
  Его можно разместить на небольшом участке близко возле дома.
• Автомобиль надежно защищен от посягательств вандалов.

• Гараж-пенал можно не регистрировать или узаконивать
  , что освобождает его владельца от множества проблем с оформлением документов.
• Профнастил имеет хорошую устойчивость к механическим повреждениям
  , а антикоррозионное покрытие предохраняет материал от образования ржавчины.

Из каких элементов состоит гараж-пенал

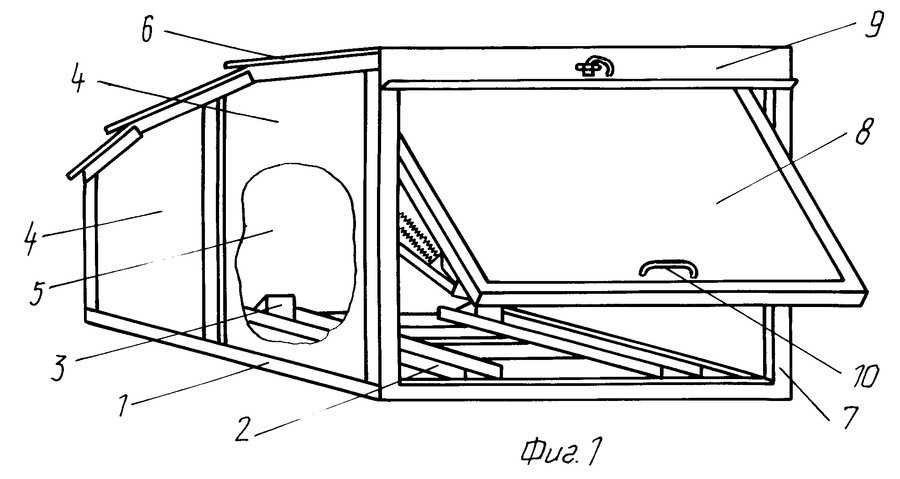

Когда проектируется гараж-пенал, чертеж указывает его габаритные размеры.

• Высота – 2,5 метра.
• Ширина – 3 метра.
• Длина – 6 метров.

При изготовлении устройства предпочтение отдается именно таким габаритам. Наклон крыши выполняется за счет разной длины вертикальных стоек. Скат кровли может быть в любую удобную сторону. В предлагаемом на фото варианте, наклон выполнен на заднюю часть конструкции.

Гараж-пенал из профлиста

Схема сборки гаража-пенала состоит из следующего:

Гараж-пенал схема сборки

При решении установить гараж-пенал, как собрать его подскажет такая технология:

Изготовление каркаса задней стенки с размерами 2,2х3 метра. Для этого берутся:

1. две длины квадратного профиля 50х50 миллиметров;
2. одна поперечина длиной 2,9 метра, Для придания стенке дополнительной прочности к ней будут крепиться профилированный лист и пенопласт для утепления. Внутренние размеры сборочного элемента составят 2,2х2,9 метра.

Совет: Сварку конструкции следует выполнять на ровной поверхности, с соблюдением прямых углов и уровнем контролировать любые отклонения.

Монтируется перекладина посредине каркаса, отступив от верхнего края 1,1 метра.

Собирается гараж-пенал. Длина его боковых стенок состоит из двух сегментов.

Для сборки первого понадобятся длины металлического профиля:

1. для нижней перекладины – 3,0 метра;
2. для верхней перекладины – 3,01 метра;
3. для вертикальной стойки – 2,2 метра, она будет привариваться прямо к задней стенке;
4. для стойки – 2,3 метра, крепится элемент к прилежащей секции.

Совет: После сборки всех частей, по центру приваривается дополнительная распорка для усиления конструкции длиной 2,9 метра.

Для сборки второго каркаса боковой стены берутся отрезки квадратного проката длиной:

1. вертикальный элемент – 2,3 метра, крепится с краю предыдущей конструкции;
2. крайняя стойка – 2,5 метра, к ней будет монтироваться створка ворот;
3. нижняя перекладина – 3,0 метра;
4. верхняя перекладина -3,1 метра.

После сборки всей рамы, приваривается по центру конструкции поперечина, длина ее берется 2,9 метра.

• Две боковые секции крепятся между собой болтами, для которых заранее сверлятся отверстия нужного диаметра.
• Так же образом собирается каркас для другой стороны «пенала».

Какие необходимы дополнительно крепежные элементы

Для придания жесткости всему каркасу конструкции необходимо снизу и сверху установить дополнительные перекладины:

• «Полы» укрепить в трех местах.
• Верхнюю часть гаража в четырех точках.

Для этого заранее нарезаются заготовки из листа металла толщиной пять миллиметров с размерами 50х100 миллиметров – 14 штук. В 10 из них сверлятся по два отверстия с обеих сторон, отступив от края примерно один сантиметр. Эти элементы привариваются по центру к перекладинам так, чтобы отверстия находились по обе стороны перекладины.

В оставшихся четырех пластинах сверлятся два отверстия: одно от края пластины отступив 1,5 сантиметра, а второе через столько же от первого. Поперечина приваривается с самого края этих элементов, образуя букву «Г». При этом отверстия должны располагаться по одну сторону перекладины.

Как изготовить каркас двустворчатых ворот

Для его изготовления используется такой же металлопрокат:

• Две вертикальные стойки по 2,6 метра.
• Три отрезка по 1,395 метров, которые составят: верхнюю и нижнюю перекладины, и горизонталь, привариваемую по центру рамы.

Вторая створка изготавливается аналогичным способом.

Для установки навесного замка (см. Гаражный замок: какой лучше) ушки можно приобрести готовые или сделать самостоятельно из пластины толщиной пять миллиметров. Привариваются они после общей сборки каркаса для гаража-пенала.

Отделка ракушки

Любая поверхность гаража-ракушки должна выдерживать механическую нагрузку, воздействие агрессивных веществ, влаги и паров бензина.

Основные требования к отделке:

• Для стен – должен хорошо переносить механические воздействия;
• Потолок желательно покрыть материалом, способным выдерживать влагу и пары агрессивных жидкостей;
• Огнестойкость облицовки;
• Стойкость к воздействию химических веществ;
• Стойкость к изменениям температуры – это имеет большое значение, если гараж не обогревается;
• Простота в очистке, стойкость к воздействию чистящих веществ;
• Срок службы материала.

Кроме этих характеристик, не забывайте что отделка гаража, как и любого другого помещения, должна выглядеть привлекательно.

Свойства отделочных материалов

Опираясь на названные выше характеристики, можно проанализировать различные варианты облицовки и учесть их достоинства и недостатки.

Гипсокартон. Часто для выравнивания и отделки поверхности стен в гараже применяют этот материал. Листы ГВЛ крепят прямо к стене с помощью клея или монтируют на металлическую обрешётку. Каркас необходим, если поверхность слишком неровная или если требуется утеплить помещение. Правда, слой утеплителя займёт часть свободного пространства.

Вагонка. Её производят из пластика или натуральной древесины. По характеристикам это хороший материал для отделки гаража:

• Просто крепить на поверхность стен;
• Панели вагонки можно монтировать как горизонтально, так и в вертикальном направлении;
• Обрешётка для этого материала позволяет сформировать свободное пространство, в которое удобно уложить утеплитель: минеральную вату, пенопласт или пенополистирол.

Пластиковые панели. Как и другие материалы, имеют плюсы, и минусы. В первую очередь обязательно учитывайте, что в гараже нужно использовать только материал, предназначенный для гаража или для отделки фасадов, особенно в неотапливаемых помещениях.

Листы ОСП. Этот материал состоит из нескольких слоёв, изготовленных из тонкой древесины.

К плюсам ОСП относят:

• Почти не поглощает влагу – по этой причине листы не начнут разбухать или деформироваться, и на них не появится плесень;
• Продолжительный срок службы материала;
• Небольшая масса – по этой причине листы легко крепить к поверхности стен;
• Хорошие качества звуко- и теплоизоляции;
• Антисептические компоненты, находящиеся в составе ОСП, предотвращают появление насекомых, развитие вредных микроорганизмов и предотвращают биологическое разложение материала;
• Низкая стоимость по сравнению с другими материалами для отделки стен.

К недостаткам этого материала относят содержание в листах формальдегида и высокую степень горючести – Г4.

После окончания отделки работы по постройке гаража-ракушки можно считать оконченными. Если у вас недостаточно знаний или сил, то можно обратиться к услугам профессионалов. Нет необходимости платить им за полный объём работ, можно пригласить их для подготовки чертежей, получить необходимые консультации или доверить сварочные работы. При покупке нужных материалов и самостоятельном проведении работ новый гараж-ракушка стандартных габаритов обойдётся вам значительно дешевле, чем стационарный гараж.

В последнее время не только в мегаполисах очень актуальна проблема парковок. Выход из сложной ситуации с парковочными местами заключается в установке элементарного, но вместе с тем надежного гаража-ракушки. Такая конструкция удобна даже для небольшого семейного бюджета.

Строим гараж ракушку своими руками

Сразу подсчитаем, в чем выгода такого строительства и так ли значительны преимущества самодельного гаража-ракушки.

Цена материалов

Сколько будут стоить комплектующие, элементы и материалы для стандартного пенала три на шесть, высоты 2.5 метра:

В сумме все затраты на материалы составят 18 – 20 тысяч рублей. Еще хотите строить своими руками гараж ракушку? Правильно, ведь в готовой конструкции нельзя подобрать хороший лист для стен и кровли, а это обеспечивает надежность и долговечность конструкции.

Необходимы инструменты и материалы

Для сварочных работ нужен обычный бытовой сварочный аппарат и электроды, а еще болгарка с кругом по металлу. Что еще необходимо для работы:

• дрель и сверла на 12;
• для болгарки отрезной и шлифовальный диски;
• шуруповерт на аккумуляторе;
• маркер, угольник и рулетка.

Теперь надо сразу подготовить материалы:

• квадратный металлопрофиль 50х50;

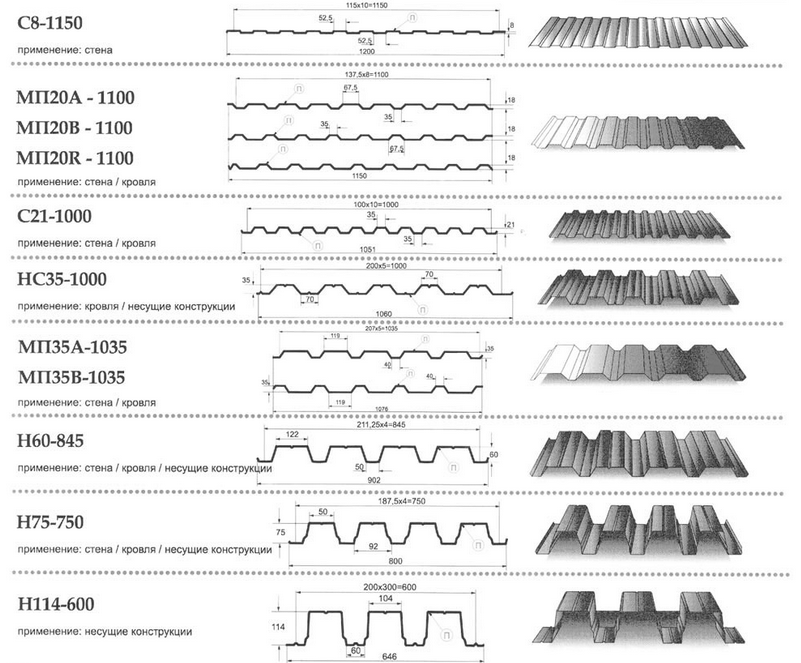

• оцинкованные профилированные листы для обшивки, подойдет С20 для стенок, для крыши надо брать маркировку повыше;
• металлическая полоса 5 мм;
• метизы (болты с гайками) – 12-120 мм;
• петли для ворот диаметр 16, приварные;
• саморезы винты с пресс-шайбами;
• пенополистирол 50-ка или рулон минеральной ваты фольгированной;
• жидкие гвозди.

Материалы куплены, приступаем к строительству гаража из профилированного листа.

Поэтапная сборка гаража

Проще сначала начертить примерный план, чтобы правильно собирать рамы конструкции. Удобные размеры пенала три на шесть и высота два с половиной метра. Уклон кровли достигается путем разницы длин вертикальных стоек рам стенок. Направляйте скат в любую сторону – это не имеет принципиального значения, ориентируемся по месту.

На чертеже делим каркас на 7 элементов:

• цельная задняя стенка;
• две боковые стенки, каждая на две рамы – необходимо четыре;
• двустворчатые ворота.

Можно приступать к монтажу каркаса:

• размер задней стенки 2.2 на три метра варим из профиля 50 мм;
• в качестве ребра жесткости устанавливаем одну поперечную полосу, посередине рамы задней стенки – 2,9 метра;
• сварку рамы проводим на ровной жесткой поверхности;
• боковые стенки каркаса из металлопрофиля собираются и монтируются по схеме:
  • нижняя перекладина – 3 м;
  • верхняя перекладина – 3.01 м;
  • вертикальная стойка к задней стенке – 2.2 метра, к прилежащей секции – 2.3 метра.

Предполагается, что делаем скат крыши к задней стенке, если уклон выбран другой, то он регулируется разностью в высоте вертикальной стойки.

Посередине каждой рамы обязательно устанавливается ребро жесткости. Вторая боковая стенка каркаса собирается аналогично. Боковые рамы стенок крепятся между собой при помощи болтов, для них надо в стойках сделать отверстия нужного диаметра.

Чтобы придать каркасу жесткость необходимо установить перекладины на полу и на потолке. Для пола достаточно трех ребер жесткости, для кровли нужно четыре перекладины.

Каркас для ворот гаража собирается по схеме, надо только не забыть приварить ушки для навесного замка или предусмотреть другой запорный механизм.

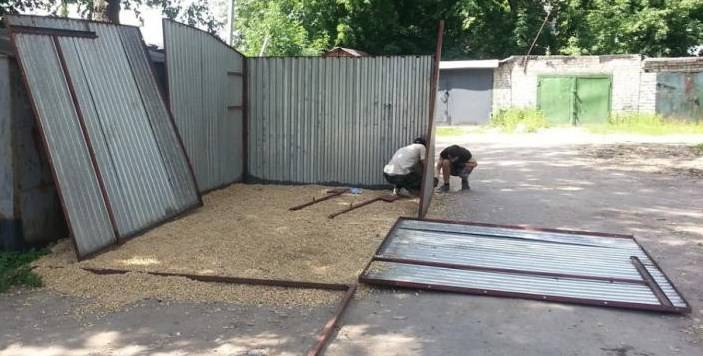

Установка готовой конструкции

Установку лучше проводить вдвоем, чтобы не выставлять подпорки при монтаже. Порядок сборки следующий:

• выставляем заднюю стенку;
• далее крепим две секции боковин;
• соединяем рамы боковых стенок.

Важно. Не затягивайте сильно болты креплений каркаса. Потом все равно надо будет подгонять по уровню весь каркас

Затягивайте прочно, когда каркас полностью выставлен и готов к обшивке

Потом все равно надо будет подгонять по уровню весь каркас. Затягивайте прочно, когда каркас полностью выставлен и готов к обшивке.

• после выставления трех стенок приваривают петли и устанавливают створки ворот;
• еще раз проверьте геометрию готовой конструкции и можно приступать к обшивке листовым металлом;
• листы крепим с нахлестом в 1 волну. Метизы крепим только во второй прогиб волны;
• устанавливаем защитные доборы по углам снаружи;
• накрываем кровлю, начиная с задней части гаража. Обязательно предусмотреть свес крыши сантиметра на четыре, для стока воды.

Гараж-ракушка готов, можно пользоваться.

https://www.youtube.com/watch?v=vygLZ4MgXeQ

Где лучше разместить умывальник в гараже и нюансы установки своими руками

Обустраивая гараж, можно установить в нем умывальник для дополнительного удобства. Самая простая разновидность умывальника в гараже собирается своими руками из подручных предметов. При наличии инженерных коммуникаций есть возможность смонтировать полноценный рукомойник.

Нюансы установки рукомойника в гараже

Чтобы с комфортом использовать умывальник и предотвратить негативные последствия его установки, включая протечку, следует соблюдать ряд нюансов. В частности:

раковина не должна выпирать за конструкцию стены у въезда в гараж для свободного открытия и закрытия ворот;
если планируется использовать рукомойник в редких случаях, для слива достаточно использовать ведро;
место установки сантехники должно тщательно герметизироваться, что предотвратить утечку жидкости;
важно удобно расположить оборудование, чтобы не создавать препятствия для проезда автомобиля.

Виды умывальников

Изготовить рукомойник для гаража можно из подручных материалов либо приобрести готовую конструкцию. Наиболее простым вариантом является самодельная конструкция из пластиковой емкости и проволоки. Закрепив на стене конструкцию, нужно будет периодически наливать в нее воду, а для слива будет использоваться обычное ведро. Самодельная разновидность должна удовлетворять следующим требованиям:

• простота установки при помощи подручных инструментов;
• использование бюджетных материалов;
• достаточный объем раковины для проведения гигиенических процедур;
• безопасность (отсутствие рядом с рукомойником электрооборудования и неизолированных контактов);
• наличие дополнительного отверстия для доливания воды без использования насоса;
• продуманная конструкция запорного механизма.

Также можно приобрести готовую раковину и соединить ее с самодельной системой слива. Трубы для отведения воды допускается вывести за границы помещения на расстоянии нескольких метров от въезда. Там можно выкопать яму и прикрыть ее небольшой самодельной крышкой из дерева или металла. Данная разновидность рукомойника подходит для установки в гараже на загородном или дачном участке.

Более удобным в использовании является стандартная раковина, которая требует подключения к инженерным коммуникациям. Если в гараж подведены трубы для слива воды, остается купить подходящий по собственным пожеланиям умывальник и подключить его по стандартной схеме, так же, как и в жилых зданиях.

Где разместить умывальник в гараже

При разработке проекта гаража место для расположения автомобиля и смотровая яма обозначаются по центру помещения. С каждой стороны от автомобиля при этом должно оставаться не менее 2 м в целях комфортной эксплуатации пространства. Чтобы установить умывальник, часто требуется освобождать дополнительное место. Выделив небольшое пространство в углу постройки, удастся сделать полноценный умывальник. Угловое размещение дает следующие преимущества:

• можно смонтировать отверстие со сливной трубой для отведения грязной воды наружу;
• сантехника не создаст неудобств для прохода внутри помещения;
• расположенное в нижнем углу вентиляционное отверстие можно совместить со сливом.

Если в постройку подведены инженерные коммуникации, и они располагаются в центральной части стены, допускается установить сантехнику вдали от угла. В данном случае необходимо обеспечить удобный подход к рукомойнику и убедиться в том, что он не создаст препятствий для свободного передвижения.

Как правильно установить

Особенности процесса установки зависят от выбранного типа раковины. При желании сделать умывальник из подручных материалов необходимо закрепить на стене емкость, а систему слива соорудить из пластиковых труб. Слив для воды может быть отведен в ведро либо наружу через вентиляционный проем. При внешнем сливе следует надежно закрепить трубы, но не полностью закрывать вентиляционное отверстие. Это необходимо для того, что трубы не смещались при движении внутри них воды, а через оставшееся отверстие в помещение проходил свежий воздух.

Чтобы смонтированный своими руками умывальник не брызгал холодной и горячей водой на стены гаража, в рабочей области рекомендуется наклеить кафельную плитку или использовать другой влагоустойчивый материал.

В качестве полки для расположения мыльных принадлежностей, полотенца, инструментов и других вещей можно использовать деревянную подставку или корзину.

Для удобной эксплуатации рукомойника следует также закрепить рядом с ним осветительный прибор. В повседневных условиях достаточно сделать источник света при помощи переноски от ближайшей розетки.

Упрочнение гаражного пола

Существует несколько традиционных способов, а также новые технологии.

1. Цементация. Ее проводят на стадии затвердевания плитного фундамента, пока он еще влажный. Просто посыпают сверху пола цемент тонким слоем и растирают шпателем или полутеркой. Основная задача – втереть цемент в бетонное основание.
2. Монтаж каменной или бетонной плитки. Один из тех вариантов, который большой популярности у частных застройщиков не имеет. Слишком дорог.
3. Обработка бетонного пола специальными пропитками на основе полиуретана или эпоксидки. Такие составы глубоко проникают в тело бетонного раствора (до 7 мм), во много раз упрочняя его. При этом поверхность плиты становится водонепроницаемой. Да и химически активные вещества такому слою не помеха.
4. Покраска. Для этого используются специальные лакокрасочные составы на основе полимеров. По сути, это декоративная гидроизоляция, которая не пропускает через себя влагу. Но и по прочностным характеристикам эти краски достаточно долговечны.
5. Наливные полы на основе цемента или полимеров. Еще один эффективный способ упрочить бетонные полы в гараже.

Нанесение упрочняющей пропитки на пол в гаражеИсточник ideasonthemove.com

Где приобрести и можно ли собрать самостоятельно?

Ознакомиться с подходящими вариантами тент – гаражей можно на просторах интернета. Производители описывают вид оказываемых работ, гарантийные сроки службы, ценовые категории (б/у или новая модель) и используемые материалы. Так же, на доске объявлений вы можете встретить » ракушки» и пеналы, бывшие в пользовании, но имеющие хорошие внешние показатели.

При наличии минимального количества инструмента, навыков и нескольких помощников можно с легкостью соорудить этот вид облегченного гаража. Для расчета материалов отправной точкой будет служить размеры вашего автомобиля.

В среднем гараж ракушка имеет следующие размеры:

• длина 5-6м;
• ширина 2,5 -3 м;
• высота 2,5 м в высшей точке (минимально 1,95см).

Наклон крыши получается за счет разной длины стоек. Гараж – пенал собирается легче за счет прямоугольной формы. Его средние размеры:

• длина- 6 м;
• ширина – 3 м;
• и высота – 2,5м.

Внимание! Подбирайте место нахождения вашего гаражного укрытия. Ваш гараж не должен блокировать проезд другим транспортным средствам. Для сборки и монтажа ракушки вам потребуется инструменты:

Для сборки и монтажа ракушки вам потребуется инструменты:

• рулетка для замеров и уголок;
• обычный сварочный аппарат и электроды;
• болгарка и диски (по металлу и для зачистки неровностей);
• строительный уровень;
• электродрель и шуруповерт;
• маркер для разметки.

И следующие материалы:

• материал для обшивки на ваш выбор – профнастил, оцинкованный или стальной лист;
• профильная труба;
• крепежные элементы (болты, гайки, шурупы);
• дверные петли;
• любой утеплитель (пенопласт, минеральная вата);
• жидкие гвозди.

Приступаем к изготовлению

Для удобства работы нарисуйте чертеж будущего гаража с его размерами.

Ракушка состоит из 7ми основных частей.

1. Первым этапом работы будет установка каркаса основы на подготовленную площадку. На него навариваются 6 опор (4 опоры на углах каркаса и 2 опоры в середине для усиления устойчивости конструкции).
2. Затем принимаются за изготовление секций. Секция собирается путем сваривания рамы из профильной трубы.
3. Готовую раму обшивают металлическим листом.
4. В средней части основания приваривается шарнирный механизм.
5. Далее приступают к обшивке задней и боковых стен профнастилом.
6. Следующим этапом приваривают крышу.
7. В конце сборки устанавливают секционную часть, протягивают шнур (стальной трос), используемый для открытия- закрытия секций.

Пенал так же состоит из 7 частей – задняя цельнолистовая стена, боковые стены, состоящие из двух элементов, крыша и ворота с двумя створками.

Важно! При сварке деталей обязательно проверяйте уровнем градус угла. Это избавит конструкцию от перекосов, которые очень трудно устраняются. Подготавливаем заготовки

Подготавливаем заготовки.

1. Свариваем из профиля каркас строения. Для этого проваривают и крепят к площадке основу.
2. На нее устанавливаются опоры в количестве 6 штук (расположение опор аналогично).
3. На боковых стенках на опору монтируют горизонтальную перекладину для усиления конструкции.
4. Последней частью каркаса будет установление горизонтального профиля для крепления кровли.
5. Далее каркас обшивают металлом – задняя стенка обшивается цельным листом, к боковым стенкам приваривают два фрагмента с каждой из сторон, устанавливается и фиксируется крыша.
6. Последним пунктом собираются створки ворот, состоящие из прямоугольной рамы, обшитые профлистом.
7. Готовые ворота крепятся на заранее наваренные петли.

Законченный гараж окрашивают и устанавливают замки.

Малогабаритные гаражи привлекают своей небольшой ценой и мобильностью. Можно купить готовый вариант «ракушки», а можно попробовать сделать его самостоятельно. Сборка не сложна и не занимает много времени. Каждый владелец автомобиля может подобрать для себя наиболее удобный вариант.
