Рольставни на гараж – установка своими руками

Выбираем фурнитуру для рольставен

Для успешного крепления конструкции очень важно правильно подобрать фурнитуру и грамотно ее закрепить. Часто по фото кажется, что рольставни просто сделать своими руками без чьей-либо помощи

Но важно соблюдать аккуратность при выполнении всех этапов. Определите, из какого материала выполнены стены. Если стены построены из плотного материала (бетон, камень, монолитный кирпич), то используйте пластмассовые дюбели с вворачиваемым шурупом или гвоздевым винтом. При этом глубина проникновения в стену должна составлять не менее 3 см.

А вот для стен с пустотами необходимо использовать стальные распорные анкеры. При этом глубина вхождения анкера должна составлять не менее 6,5 см. Чтобы надежно собрать рольставни, установленные на металлическую стену, используйте винты-саморезы, а для деревянных домов – шурупы или сквозные стяжные шпильки.

Этапы установки конструкции

Первым делом собирается рама, которая включает в себя короб и направляющие. Для крепления рольставен в раме делают отверстия. От края отступают 10 см, а затем каждые 50 см прорезают очередное отверстие для крепежа диаметром 8 мм. Не забудьте сделать отверстие для привода. Его диаметр будет зависеть от выбранной системы управления.

Теперь прикладываем раму к проему и через сделанные отверстия намечаем места для установки дюбелей. После этого крепим конструкцию к проему. Полотно собирается из имеющихся ламелей, крепится к валу. Чтобы правильно сделать рольставни самому, необходимо правильно закрепить фиксаторы в открытом и закрытом положении. В конце ставят замок и настраивают систему привода.

Очень важно проверить работу самодельных рольставен. Для этого необходимо до десяти раз открыть и закрыть полотно и убедиться в том, что его движению ничего не препятствует

При работе конструкции не должно быть слышно посторонних звуков. Если работа настроена правильно, то полотно будет двигаться легко. А вы сможете насладиться надежной и практичной конструкцией, которая убережет ваше имущество.

Установка своими руками гаражных ворот рольставней

Конечно, обустроить гаражные ворота лучше всего смогут специалисты

Но, беря во внимание то, что стоит это недешево, а сама работа не так сложна, как может показаться на первый взгляд, то лучше всего гаражные ворота рольставни установить своими руками

Установка своими руками гаражных ворот рольставней

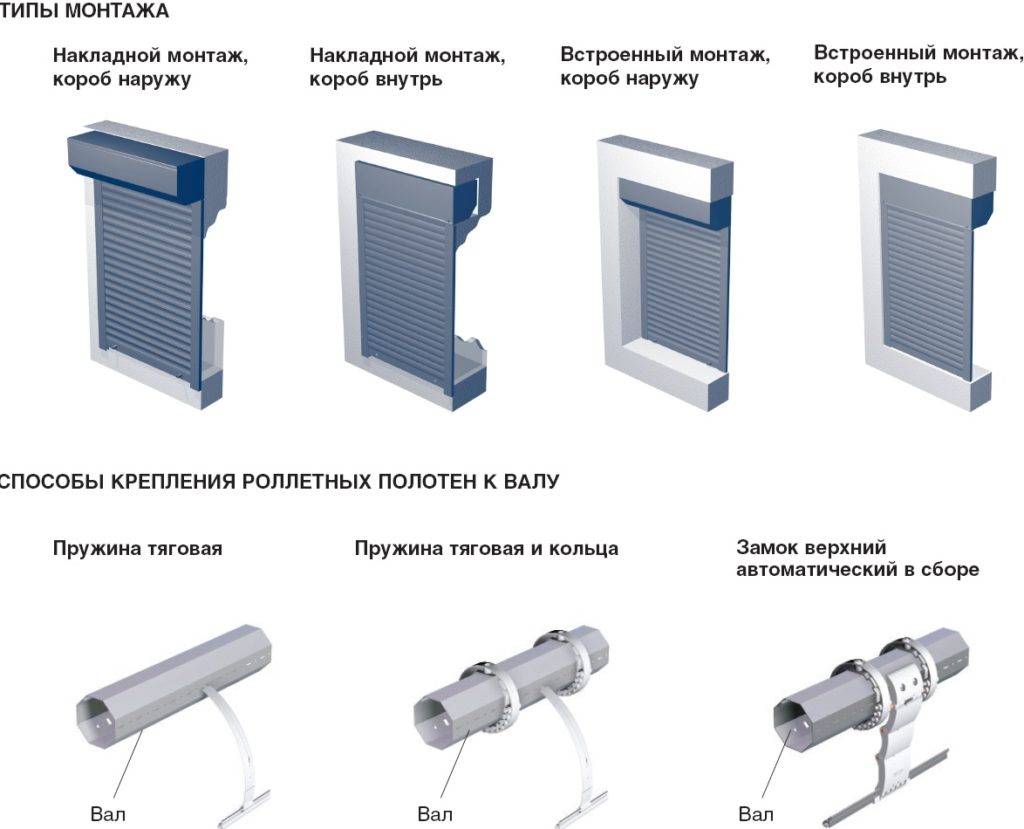

Виды монтажа

Есть несколько вариантов, которые применяются для того, чтобы своими руками установить рольставни на гараж:

• Накладной монтаж – самый простой, встречается наиболее часто. Его применяют в случае, если постройка гаража завершена и никаких реконструкций в будущем не предвидится. При этом короб рольставни на гаражные ворота устанавливают на стену наружной части проема.
• Встроенный монтаж – короб размещают в нише проема двери. При этом фасад будет без каких-либо выступающих элементов.
• Комбинированный монтаж. Выбирают вид монтажа в соответствии с особенностями гаража, его несущих стен, дверным проемом.

Подготовка к работе

Перед тем как начинать обустраивать рольставни на гараж, нужно сравнить размеры диагоналей дверного проема. Разность не должна превышать 5 мм.

Для того чтобы своими руками установить рольставни, необходимо подготовить следующие инструменты:

• Дрель, перфоратор, а также набор сверл;
• Рулетка и строительный уровень;
• Шуруповерт;
• Пассатижи и молоток;
• Ножницы для металла;
• Гаечные ключи и отвертки;
• Если устанавливается автопривод – набор электрика.

Для того чтобы своими руками подключить привод, понадобится мультиметр и отвертка индикаторная. Заделку зазоров или швов производят с помощью монтажной пены или любых подходящих герметиков.

Поэтапная установка рольставней

Поэтапная установка рольставней

В самом начале нужно подготовить и собрать своими руками каркас. Для этого через каждых полметра на направляющих делают отверстия для крепления.

Эти отверстия вверху и внизу не должны превышать расстояние от края обреза свыше 150 мм.

Дальше необходимо:

1. Каркас приложить к месту установки.
2. Проверить уровнем симметричность проема.
3. Просверлить своими руками отверстия на коробе и шинах, предварительно сделав пометки в дверном проеме.
4. Установить каркас. Во избежание перекосов, проверить правильность установки шин и короба.
5. Согласно схеме части электроуправления присоединить к электроприводу.
6. Собрать полотно рольставни.
7. Зафиксировав тяговые части к приводу, поместить пружины в сделанные отверстия.
8. С помощью стопоров ограничить крайние положения спуска и поднятия.
9. Провести проверку правильности установки полотна.
10. Ликвидировать своими руками возможные швы и отверстия.

Установка рольставней

Монтаж гаражных рольставен: поэтапное описание процесса

Для работы потребуются инструменты и приспособления из следующего списка:

• перфоратор со сверлами диаметром 8, 10, 12 мм;
• электродрель со сверлами по металлу;
• шуруповерт;
• плоскогубцы;
• набор накидных и рожковых гаечных ключей;
• ножницы по металлу;
• набор отверток;
• молоток;
• рулетка;
• уровень строительный либо лазерный;
• маркер;
• лестница-стремянка;
• электропровод-удлиннитель.

Весь процесс можно условно разделить на несколько этапов.

Схема сборки приемного вала и установки полотна

1. Главное, что нужно учитывать, выбирая гаражные ворота рольставни – размеры проема. Требуется выполнить измерения не только ширины, высоты, но и сравнить диагонали: разница между длинами должна быть не больше 5 мм.
2. Подготовительный этап. Все выявленные неровности необходимо устранить нанесением слоя штукатурки. Проверка осуществляется с помощью уровня и отвеса.
3. Собираем раму, представляющую собой конструкцию из направляющих и короба. Чтобы закрепить рольставни, в раме сверлят отверстия диаметром 8 мм, отступив 10 см от края профиля. Расстояние между отверстиями не должно превышать 50 см. Шляпки метизов должны располагаться «впотай», чтобы не создавать помех роликовому механизму.
4. Сверлится отверстие для установки механизма привода. Диаметр выбирается в зависимости от модификации привода.
5. Приложив раму рольставен к месту установки, сквозь отверстия делаем отметки на поверхностях проема.
6. Сверлят отверстия в стенах для крепления рамы, после чего устанавливаем ее на место. Проверяется положение деталей конструкции уровнем и отвесом.
7. Соединяются ламели в единое полотно, которое крепят на валу.
8. Устанавливают фиксаторы и проверяют правильность их положения в закрытом и открытом состоянии полотна.
9. Намечают места крепления замка и после подготовки отверстий устанавливают его.
10. Выполняют регулировку механизма привода, пользуясь инструкцией изготовителя. Проверяется работа рольставен: скрипов и заеданий быть не должно.

Механизм привода монтируется по схеме, указанной в инструкции

Наглядно о том, как устанавливают гаражные ворота рольставни: видео, в котором специалист расскажет о некоторых нюансах работы.

Гаражные ворота рольставни: конструкция

Для того чтобы правильно установить рольставни на въезде в гараж, перед началом работ следует изучить их конструкцию. Основные части рольставен следующие:

• направляющие: по ним передвигается полотно ворот;
• ламели (бывают различной ширины): соединенные вместе, образуют полотно;
• шарниры: служат для соединения ламелей;
• механизм привода (может быть ручной или автоматический);
• приемный вал;
• элементы крепежа и фурнитура (замки, ручки, блоки управления).

В зависимости от материала полотна, гаражные рольставни делятся на:

• цельные стальные (самый дешевый вариант);
• цельноалюминиевые;
• алюминиевые пустотелые (сэндвич-панели) с теплоизоляционным заполнителем.

Особенности конструкций

«Roll» с английского переводится как «рулон». Рольставни в гараж — это жалюзи, рулон с направляющими узлами и устройством полотна между ними.

Рольставни на гараж состоят из:

Роллетового полотна, которое закрывает двери или окна. Материалы для их изготовления:

1. сталь;
2. алюминий;
3. пластик.

• Деталей, поддерживающих само полотно и управление ими. Это короб, защищающий от повреждения жалюзи, вал, на который накручивается полотно, крышки, расположенные по бокам от полотна и направляющих.
• Профили. В конструкции их два:

1. из стальной или алюминиевой полосы. Металлы «гнутся» в специальных валках перед сборкой рольставней. Такие конструкции легкие, но достаточно надежные, а при заполнении их пеной они станут изолированными от шума и неблагоприятных погодных условий;
2. экструдированный, алюминиевый. Для его создания алюминий продавливается через экструзионную головку. Стенки у таких конструкций более толстые, что увеличивает их уровень защиты и прочности.

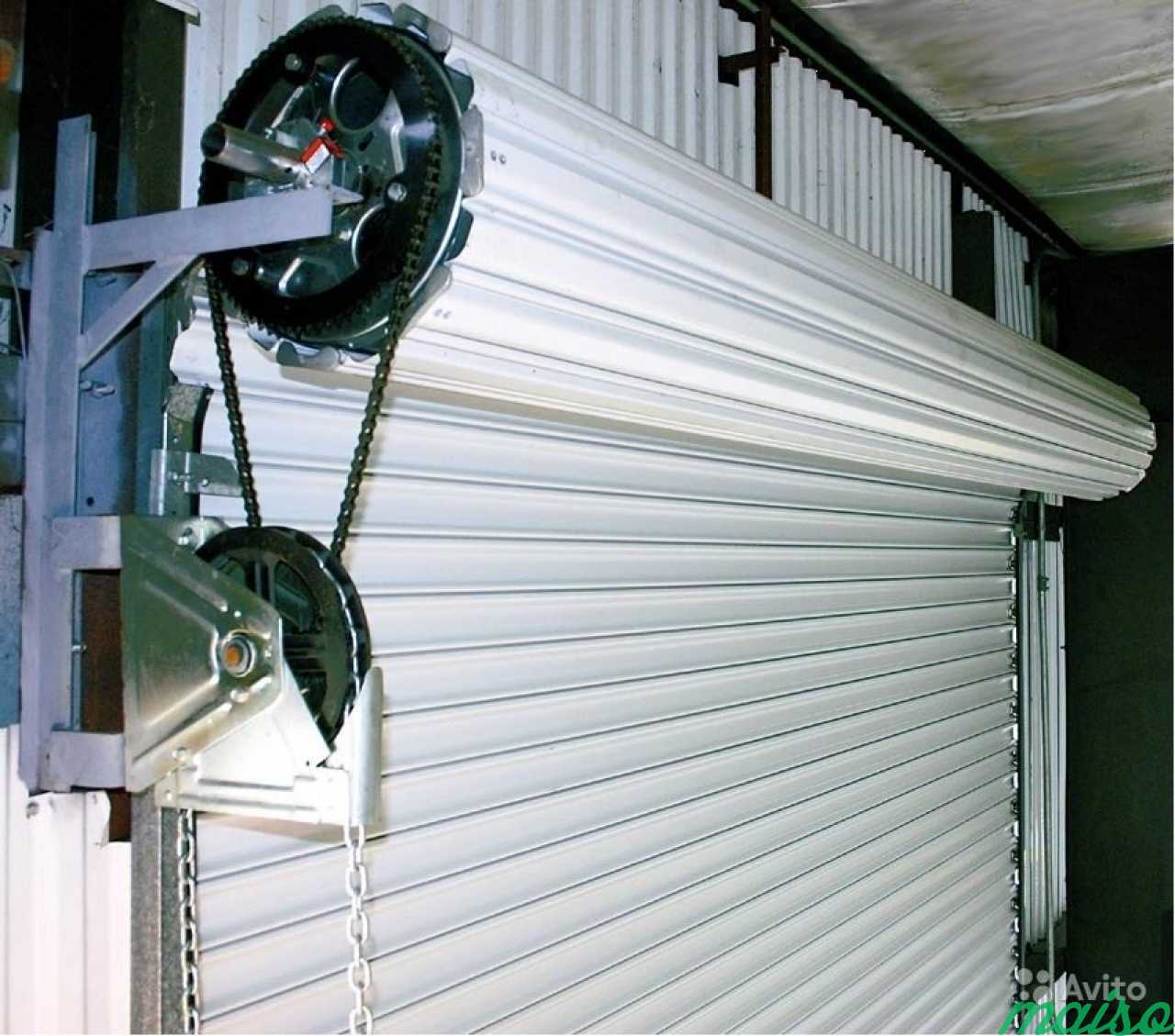

Работа механизма заключается в следующем:

• Полотно наматывается на вал, размещенный над проемом для ворот в специальном защитном коробе.
• Полотно по направляющим поднимается и опускается, при этом оно прочно закреплено по краям проема.
• Профили зафиксированы на стальном восьмигранном валу.

Такие конструкции бывают:

• Автоматические рольставни гаражные. Использовать достаточно сложно, и стоят они немало. Но здесь есть возможность дистанционно управлять въездом в гараж.
• Ручные. В этом случае ключом человек поднимает жалюзи. Цена их приемлемая, но ворота достаточно тяжелые, и при входе в гараж ими можно надорваться.

Особенности и преимущества конструкции

Отличительная черта конструкции – вертикальный способ открывания. Это дает массу преимуществ по сравнению с другими типами устройств: остается достаточно места для маневра перед боксом – около 2 м, короб не уменьшает высоту всего помещения.

Роллетные полотна хорошие шумоотражатели и защитники от непогоды, при установлении внутренних утеплителей в ламели, способны уменьшить теплопотери на 20%. Имеют приятный внешний вид, ничем не ограниченно цветовое оформление и дизайнерские идеи. Ставни гаража могут имитировать редкие породы дерева или камня, поддерживать фасадные особенности частного дома или ландшафта.

Конструкция легка в управлении, не требует особого ухода – достаточно протирать влажной ветошью. Экономит средства на текущий ремонт: не надо красить или часто смазывать. При выходе из строя одной ламели ее легко заменить. Ворота для гаража бюджетного варианта имеют срок эксплуатации около 10 лет, а цена при этом – чуть больше 7 тыс. рублей.

Выбираем рольставни для ворот

Чтобы самостоятельно подобрать рольставни для ворот, необходимо учитывать:

• материал и способ изготовления конструкции;
• метод управления воротами;
• степень защиты.

Из каких материалов, и какими способами изготавливаются рольставни

Подъемные рольставни могут быть изготовлены из следующих материалов:

• пластика. Такие ворота считаются наименее крепкими и устанавливаются исключительно в качестве мебельных фасадов;
• сталь. Секционные стальные ворота отличаются наибольшей устойчивостью к взломам и проникновению шума. Отрицательными аспектами данного материала являются высокая стоимость, подверженность коррозии при нарушении защитного слоя и большой вес;

Ворота, изготовленные из стали

алюминий. Рольставни алюминиевые отличаются устойчивостью к образованию коррозии и негативному воздействию влаги, небольшим весом, что способствует простоте установки, приятным внешним видом, меньшей стоимостью. Однако установка таких ворот возможна только при наличии дополнительной защиты от несанкционированного проникновения.

В большинстве случаев на гаражи и загородные ворота устанавливаются стальные рольставни. Алюминиевые профили могут быть использованы для магазинов, складских помещений и так далее, оборудованных охранными сигнализациями.

Для изготовления ворот типа рольставни используются:

• метод роликовой прокатки. Отличаются небольшим весом и минимальным запасом прочности. Для дополнительной защиты применяется полиуретановая пена;
• метод экструзии. Ворота отличаются высоким уровнем прочности, которая достигается путем дополнения основной сетки ребрами жесткости.

Технологи управления воротами и их особенности

В зависимости от способа управления выделяют следующие виды ворот:

рольставни с ручным приводом. Как правило, ручное управление используется при монтаже ворот небольших размеров, изготовленных из пластика или алюминия. Ручное управление менее подвержено поломкам, при необходимости ремонт может быть произведен самостоятельно. Из отрицательных аспектов можно выделить сложность управления и отсутствие удобства;

Рольставни с ручным приводом управления

автоматические рольставни. В данном случае управление производится с пульта и может быть осуществлено с любой точки дома, что способствует увеличению уровня удобства

При выборе автоматического привода так же важно знать размеры ворот, так как для больших конструкций требуется мотор с большей мощностью

Автоматические роллерные ворота

Виды ворот в зависимости от степени защиты

Все рольставни могут быть классифицированы в зависимости от степени защиты помещения. В настоящее время выделяют следующие группы:

• ворота с низким уровнем защиты (серия Р1 – Р2). Классические рольставни, которые защищают исключительно от проникновения постороннего шума и пыли. Устанавливаются на окна, мебель или в иные проемы, не требующие защищенности;
• ворота со средним уровнем защиты (серии Р3 – Р5). Наиболее востребованные среди потребителей, могут защитить от взлома и проникновения посторонних лиц;
• ворота с высоким уровнем защиты (серии Р6 – Р8). Конструкции данного типа защищают не только от взлома, но и пуль благодаря наличию брони. Устанавливаются, как правило, при въездах на особо охраняемые территории.

Дополнительными аспектами выбора являются размеры ворот, толщина стенок и профилей, цвет, количество створок, а также наличие/отсутствие дополнительных возможностей.

Виды и особенности

Сначала разберемся, что из себя представляют рольставни. Основная часть конструкции роллетовых ворот — это полотно, двигающееся по боковым направляющим и сворачивающееся рулоном. Отдельные элементы полотна – ламели соединены между собой шарнирами. Сам рулон накручивается в короб, который к тому же защищает рабочий механизм.

Роллеты могут подниматься вручную и автоматически. Бесшумность работы обеспечивают уплотнители, установленные в направляющие. Процесс спуска и подъема плавный за счет пружин. В защитный короб помещается двигатель, приводящий в действие механизм сворачивания роллеты. Наиболее удобно управление механизмом с помощью пульта дистанционного управления. Оно и самое дорогостоящее.

Производители предлагают различные конструкции роллетных ворот различные по материалу и технике изготовления, способу монтажа, назначению. По варианту установки бывают накладные и встроенные механизмы. Накладные устанавливают поверх проема, встроенные – внутрь.

Принцип классификации	Виды ворот	Особенности
Материал изготовления	Пластиковые	Защищают от шума, солнечных лучей. Имеют слабую механическую крепость. Не подходят для монтажа в больших проемах.
Стальные	Основа – металлический профиль с оцинкованной или окрашенной поверхностью. Хорошая защита от взлома.
Алюминиевые	По защитным характеристикам похожи на стальные, однако дешевле и меньше весят. Не подвержены коррозии, имеют долгий срок эксплуатации.
Бронированные	Основа – металлический или алюминиевый профиль. Обеспечивают максимальную безопасность помещения.
Деревянные	Экологически безопасны, имеют хорошую теплоизоляцию. Применимы в качестве декоративного элемента.
Перфорированные	Роллета состоит из металлической основы с пластиковыми вставками. Может иметь различные формы. По сравнению с другими видами – дорогая конструкция.
Назначение	Санитарно-технические	Визуальная и механическая защита технологического оборудования – вентилей, счетчиков.
Оконные	Обеспечивают защиту от солнца и проникновения через окно злоумышленников.
Гаражные	Альтернатива традиционным металлическим воротам для защиты имущества.
Способ изготовления профиля	Пустотелые	Полосы роликовой прокатки, заполняемые внутри полиуретаном.
Цельные	Из стали или алюминия с большей толщиной стенок и ребрами жесткости.

Выбирая тип рольставней для самостоятельной установки следует руководствоваться не только простотой монтажа, внешним видом, но и степенью защиты от взлома и непогоды.

Поэтапная установка рольставней

После подготовки проема и сбора необходимых инструментов, можно приступать к монтажу. Самостоятельнаяустановка ворот с роллетным полотном включает такие этапы:

Сборка рамы, состоящей из направляющих и короба. В каркасе просверлить отверстия для крепления полотна. Первое отверстие диаметром 8 мм делается в 10 см от края, дальше – каждые 50 см. Также нужно подготовить отверстие для привода. Наверх рамы крепится короб с валом. Наметка мест монтажа дюбелей. Для этого нужно приложить раму к проему. Закрепление конструкции. Фиксируя раму, нужно регулировать их положение по уровню. Это не допустит перекосов конструкции. Проверка горизонтальности, вертикальности плоскостей уровнем,отвесом. Сбор полотна из ламелей, крепление их к валу

Важно аккуратно закрепить фиксаторы в закрытом и открытом положении. На полотно установить ригели, пружины. Установка полотна на вал с закреплением тяговых элементов

Монтаж стопоров. Установка замка, накладок, заглушек, аксессуаров. Соединение электропривода с механизмом управления. Настройка системы привода. Герметизация швов, отверстий для недопущения коррозии

Установка полотна на вал с закреплением тяговых элементов. Монтаж стопоров. Установка замка, накладок, заглушек, аксессуаров. Соединение электропривода с механизмом управления. Настройка системы привода. Герметизация швов, отверстий для недопущения коррозии.

После окончания монтажа нужно проверить работоспособность рольставен. Проверка осуществляется открытием, закрытием ворот до 10 раз подряд. Это позволит убедиться, что ставни установлены без перекосов и их движению ничего не мешает.

Преимущества и недостатки

Ворота ставни значительно отличаются от других. Они более компактны, по сравнению с обычными гаражными дверями. Кроме того, конструкция надежно защищает помещение от проникновения злоумышленников, на нее можно установить сигнализацию

Некоторые страховые компании снижают размер обязательных взносов для гаражей, оснащенных такими системами, что немаловажно в современных реалиях

Если какая-то деталь выходит из строя, приобрести запчасти не составит труда. Многие отдают предпочтение изделиям из алюминия. Производители выпускают конструкции любых цветов, поэтому при правильном подборе цветовой гаммы ворота будут органично дополнять экстерьер гаража.

Установка роллет своими руками. Монтаж роллетных ворот для гаража

Системы не так давно появились в России, но уже успели приобрести популярность. Это относится не только к применению ролетов в гаражных воротах, последнее время изделия часто используют для защиты окон и входных дверей магазинов, производственных помещений, складов и т.д. Основные плюсы конструкций:

1. Компактность и возможность монтажа в проемах любых размеров. Единственным исключением является то, что изделия не устанавливают в помещениях высотой более 4 м, но такие ворота являются редкостью.
2. Практичность, ведь изделия неприхотливы в уходе, не требуют окрашивания или смазки.

Несмотря на множество положительных качеств, рольставни имеют ряд недостатков. Среди них:

1. Механизм нельзя использовать в роли дверей для теплых помещений. Дело в том, что рольставни легко пропускают воздух. Их основное предназначение — охрана помещений, поэтому предпочтительнее устанавливать их в неутепленном гараже или внутри перед обычными воротами. Однако, последний вариант получается слишком затратным.
2. Промерзание движущих механизмов и ламелей. В зимний период влага накапливается между щелями полотнища, а затем замерзает. В результате этого осуществить подъем конструкции проблематично. Сначала необходимо аккуратно постучать рукой по изделию, сбить лед, а затем пробовать открывать. Чтобы обезопасить ворота, над ними желательно установить козырек. Кроме того, для полноценной работы движущих механизмов можно использовать специальный спрей.
3. Конструкция стоит недешево. Даже при установке изделий с ручным приводом затраты будут большими, наличие разнообразных дополнительных опций в виде электроподъемника и т.д только увеличит стоимость. Независимо от минусов устройств, многие автолюбители предпочитают устанавливать в гаражах именно ролеты: они надежны, удобны в эксплуатации и практичны.

Особенности ухода и эксплуатации

Правильно изготовленные и установленные распашные ворота имеют большой запас прочности. Для того чтобы их эксплуатационный ресурс преждевременно не исчерпался, необходимо соблюдать несколько несложных правил обслуживания.

1. Содержать металлоконструкции в чистоте.
2. Своевременно обновлять защитное лакокрасочное покрытие.
3. Не допускать механических повреждений обшивки: вмятин и сколов краски.
4. Не очищать окрашенные элементы конструкции с помощью скребков, щёток с жёсткой щетиной, смывок и растворителей.
5. Перед тем как открыть/закрыть створки, убеждаются в том, что на пути их передвижения нет препятствий.
6. Не допускают весовых нагрузок на створки ворот.
7. Петли периодически смазывают средством «Литол» или другим аналогичного действия.

Процесс изготовления распашных ворот в гараже не настолько сложен, как это может показаться на первый взгляд. Все этапы выполнения этой задачи, начиная от проектирования и заканчивая окрашиванием готовой конструкции, можно сделать своими руками. Это существенно удешевит смету на благоустройство гаража.

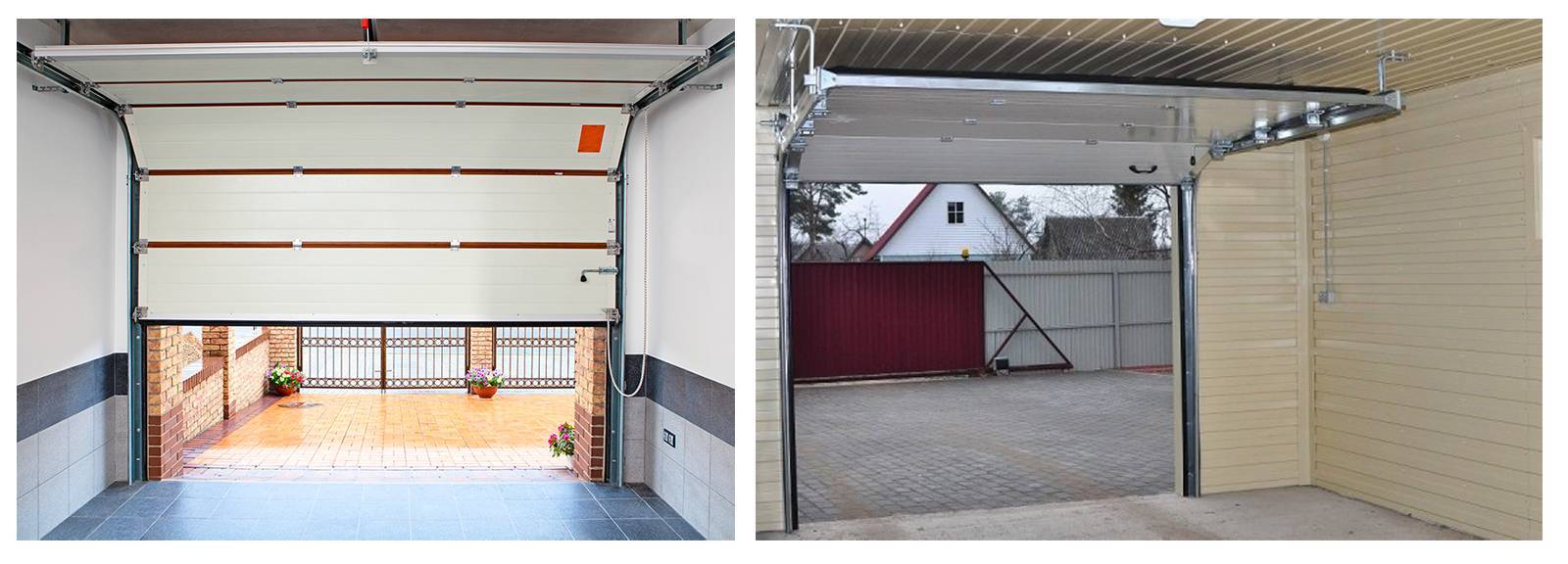

Устройство и схема работы складных ворот для гаража

Система подъёмных (щитовых) ворот является довольно простым механическим устройством. Основными и несущими нагрузку элементами, являются рама, направляющие и рычажно-пружинный механизм, перемещающий створку. Управление механизмом может быть как ручным, так и с использованием электропривода управляемого пультом ДУ (дистанционное управление). При открывании ворот задействованы рычаги прикреплённые к нижней части створки, и две направляющие для движения роликов, закреплённых вверху в торцах створки. Открывание осуществляется поднятием за ручку нижней части створки и делается довольно легко, так как в открывании ворот помогают растянутые пружины рычажного механизма.

Схема работы подъёмного механизма

Существует две разновидности механизма для подъёмных ворот:

1. Рычажно-пружинный — довольно простой и надёжный механизм, пользующийся популярностью среди владельцев гаражей. Особенности монтажа: точное регулирование натяжных пружин и высокое качество и точность монтажа направляющих для роликов.
2. С противовесами — используется в основном на воротах с большим весом створки. Трос прикрепляется к нижним углам створки и проходит через блок к противовесу, укреплённому на другом крае лебёдки.

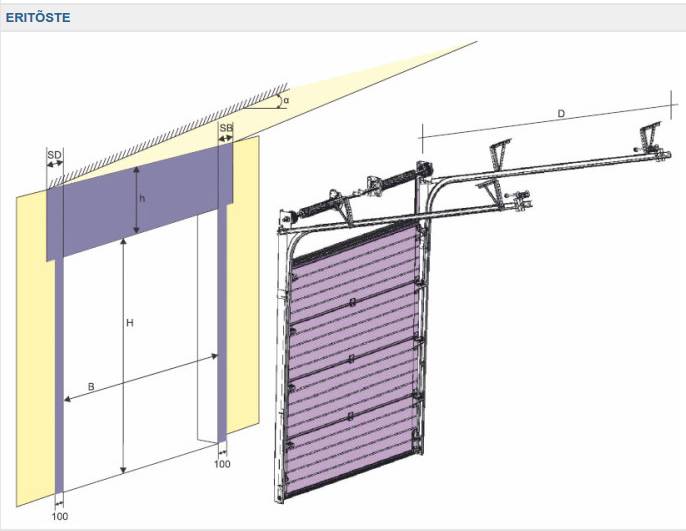

Схема подъёмных ворот

Классификация роллет для гаража – что влияет на стоимость ворот

Самая простая бюджетная комплектация рольставней для стандартного гаража обойдется без установки в 7 – 9 тысяч рублей. На стоимость влияют следующие факторы:

• материал, из которого выполнены ламели полотна ворот. Сталь прочнее и долговечней, но стоит дороже и тяжелее алюминиевого полотна. Если гараж расположен на охраняемой стоянке, то лучше остановиться на алюминии. Материал устойчив к коррозии, легкий. Поломанную ламель легко заменить на новую;
• способ подъема полотна – автоматика, естественно, дороже, чем механика.

Совет. Если будете устанавливать гаражные ворота рольставни своими руками, то выгодней приобрести базовую недорогую комплектацию, а дополнительные детали приобретать отдельно. Например, блок автоматики на разборке обойдется вполовину дешевле.

• степень защиты от взлома. Дополнительно установлен датчик движения, который не дает опуститься полотну при въезде в гараж, и включает сигнализацию при проникновении злоумышленников. Цена датчика, в зависимости от производителя, от 2 до 6 тысяч рублей;
• метод монтажа рольставней.

Классификация ворот рольставней для гаража по степени защиты помещения:

• тип Р1 — Р2 – могут защитить гараж от пыли и шума, но взломать такие ворота – дело пары минут;
• тип Р3 — Р5 – стальной профиль более устойчив к механическому вскрытию. Это самый оптимальный вариант для гаражей в кооперативах и во дворах;
• тип Р6 — Р8 – бронированный вариант ворот с пуленепробиваемыми ламелями полотна. Стоит дорого, легче установить распашные металлические ворота.

Если решили установить гаражные ворота рольставни своими руками, то необходимо знать какую конструкцию по способу монтажа надо покупать:

накладные наружные ворота – надо устанавливать снаружи, короб для роллеты расположен на улице и подвержен действию дождя и ветра – не лучший вариант для монтажа. Но, конструкцию этого типа можно установить и изнутри гаража.

Совет. Приобретая рольставни, сразу рассчитайте высоту, так как надо место для монтажа коробки, в которую сворачивается полотно ворот.

• встроенные ворота – самый надежный вариант, так как каркас конструкции устанавливается в проем ворот и его можно дополнительно укрепить;
• комбинированные ворота – необходимо делать специальную нишу над проемом ворот, чтобы установить коробку, в которой будет размещаться смотанная роллета.

Принцип конструкции довольно простой. В чем достоинства и недостатки таких ворот для гаража.

Монтаж ворот

Прежде чем приступать к монтажу роллет, надо сделать замеры с той стороны проема, где будут располагаться ворота. При этом порядок проведения этих измерений зависит от того, какой способ монтажа планируется. При накладной установке нужно будет измерить несколько параметров, и делать это надо в такой последовательности:

• Замерить высоту и ширину проема. Каждый параметр замеряется в трех точках, для использования берутся наибольшие значения;
• Померить боковые пристенки, чтобы понять, достаточно ли расстояния для крепежа направляющих элементов;
• Узнать расстояние над коробом для определения того, хватит ли места его разместить.

Если планируется встроенная конструкция, параметры ширины и высоты, напротив, ориентируют по наименьшему значению. Это необходимо, иначе ламелевая конструкция не поместится в проем.

Также на протяжении всего процесса сборки продукта надо заботиться о том, чтобы детали крепежа закручивались плотно и равномерно. В противном случае небрежное отношение отразится на надежности ворот и плавности хода.

Крепление направляющих

Работа с направляющими деталями конструкции ведется в следующей последовательности:

• Необходимо отметить карандашом или ручкой места, где планируется проделывать отверстия;
• Подготовить сверло и поработать им в местах крепления;
• Взять самое длинное сверло и сделать дырочки, предназначающиеся для заглушек (их сверлят с наружной стороны);
• В направляющих просверливают по две дырки с интервалом в полметра. Диаметр каждой из них должен быть около четырех миллиметров;
• С внутренней стороны просверливают точку, где будет крепиться поддерживающая пружина;
• Проводится сборка конструкции короба: основа оного крепится к боковым крышкам посредством алюминиевых клепок;
• В вал интегрируется пружина;
• Проводится крепление вала в коробе сверху проема;
• Проводится разметка крепежных отверстий. Расстояние между ними не должно превышать полметра, в противном случае конструкция будет куда менее прочной. Также краевые отверстия сверху и снизу должны находиться более чем в 15 сантиметрах от обреза;
• Зафиксировав направляющие, берут шнур и пропускают его через пружину. Затем каркас укрепляется гвоздями-саморезами;
• Дырки для крепежа надо закупорить предназначенными для этого элементами, входящими в комплектацию товара.

Монтаж роллеты

Работы по монтажу можно делать, пользуясь следующей инструкцией:

• Рельсы, входящие в комплект, помещают в пазы покрышек боков;
• Теперь проводится сборка каркаса. Для этого надо провести соединение короба с имеющимися направляющими элементами;
• Проводится сверка с помощью уровня при приложении каркаса к дверному проходу;
• Там, куда планируется монтировать направляющие, сверлят дырки для дюбелей;
• Размещают раму в проходе и раскладывают ламели по всей длине;
• Ригели помещают в пластинку, расположенную сверху, а их оси крепят в специальных отверстиях кольцевых элементов;
• Затем эти кольца фиксируют в максимально сведенном положении с использованием саморезных гвоздей, крепящихся в вал;
• Выравнивают полотно с двух сторон и проводят регулировку локализации свернутой конструкции сверху;
• Подводят электропроводку и соответствующие элементы комплектации;
• Опускают крышу короба;
• Удаляют с полотна пленку. Затем ворота надо обеспылить сухой тряпицей.

Теперь установка продукта завершена. После ее проведения можно проверить и оценить результативность работ. Для этого нужно повторить закрытие и открытие конструкции. Если продукт движется тихо ровно, значит, монтаж произведен правильно. В противном случае причина зачастую бывает в отсутствии строго горизонтального выравнивания элементов полотна. Поэтому во время монтажа необходимо обязательно проверять конструкцию на предмет этого.

Уход за конструкцией заключается в удалении пыли. Если ворота установлены на улице, им угрожает наледь. В таких случаях в ход идут специальные антифриз составы, предотвращающие торможение и заклинивание ворот.

Источник

Недостатки роллетных конструкций

При рассмотрении вопроса о приобретении роллетного механизма неизбежно встает вопрос о том, какие возможные минусы могут быть у этого типа ворот по сравнению с другими разновидностями. Перечислим, какими минусами они обладают:

• Необходимость обрабатывать изделия антифризом и составами, защищающими изделия от действия дождя. При обледенении, кстати, конструкция функционирует хуже;
• Конструкция ламельного полотна такова, что в ней не получится обустроить калитку. Она выгодна там, где уместно сплошное полотно или где его наличие не напряжет владельца;
• Они не очень стойки к взлому недоброжелателями по сравнению с некоторыми другими видами ворот. Впрочем, этот параметр вариабелен и зависит от разновидности ламелей и управления механизмом.

Самостоятельное изготовление ворот-рольставней

Порядок изготовления ворот-рольставней

Перед началом работ необходимо определиться со способом установки ворот в гараже. Бывает встроенная, внешняя и внутренняя установка ворот-рольставней.

Мастера-самоучки в большинстве случаев применяют внешнюю установку, при которой коробку монтируют над проёмом. Эта технология привлекает тем, что для неё не нужны дополнительные подготовительные работы.

Типы монтажа гаражных ворот-рольставней

Изготовление рольставней состоит из 3 этапов:

• Подготовительный этап – выполнение всех нужных для работы замеров, проверка уровня проема ворот и качества откосов;
• Выбор подходящего материала, при котором учитывают необходимую глубину установки креплений с учётом прочности материала стен гаража;
• Установка конструкции ворот-рольставней.

Инструменты

Для выполнения работы необходимо приготовить следующие инструменты:

• Перфоратор;
• Шуроповёрт;
• Электродрель;
• Болгарка;
• Кувалда;
• Слесарный молоток;
• Пассатижи;
• Ножовка;
• Кусачки;
• Ножницы для резки металла;
• Напильник;
• Набор отвёрток;
• Ключи;
• Силиконовый пистолет;
• Электрический тестер;
• Паяльник мощностью 60 Вт;
• Электрическая переноска длиной 20-30 метров;
• Электрический индикатор;
• Рулетка длиной 5 метров;
• Штангенциркуль;
• Свёрла по бетону и металлу;
• Защитные очки;
• Леса или лестница для выполнения работ вверху проёма ворот.

Чертёж и конструкция ворот-рольставней

Конструкция ворот-рольставней

При подготовке к работе сначала просчитывают основные размеры пролёта ворот и габариты необходимой роллеты и всех её составляющих, изготавливаемых с помощью нарезки на нужные размеры заготовок-длинномеров.

После этого готовят подробный чертёж, в котором указывают размеры роллеты (высота и ширина). Все размеры зависят от габаритов проёма гаража и способа установки ворот.

Кроме того, в чертеже указывают:

• размер полотна роллеты,
• длину шины,
• габариты короба
• длину октогонального вала.

Основные работы

Процедуру подразделяют на несколько последовательных этапов:

• Нарезка отдельных ламелей полотна нужной длины и удаление заусенцев на срезах;
• Установка уплотнителя в профиль, крепление запорных полос и установка замка;
• Нарезка направляющих шин длины и удаление заусенцев на срезах, установка в них специальных уплотнителей;
• Если потребуется, производят отбортовку в шинах;
• Изготовление защитного короба, для защиты, вырезание окна предназначенного для установки элементов управления механизмами;
• Обрезка октогонального вала, после чего участок среза шлифуют;
• Формирование полотна ворот из отдельных ламелей;
• Монтаж защитного короба и установка в нём приводов.

Чтобы самостоятельно сделать ставни для роллетных ворот, нужно приготовить специальные приспособления и инструменты, такие как:

• Столы, на которых будет удобно нарезать заготовки;
• Специальные станки, предназначенные для нарезки деталей рольставней;
• Торцовая пила;
• Слесарный верстак;
• Воздушный компрессор.

Для правильной установки ворот-рольставней потребуются простейшие инструменты. Перед началом монтажа необходимо подготовить пролёт для установки ворот. Нужно устранить все дефекты и выровнять неровности на стенах, иначе ворота-рольставни не будут герметичны, шины не будут плотно прилегать и даже могут образоваться зазоры.

При подготовке отверстий придётся особенно поднапрячься

Наиболее сложная работа – подготовка необходимых отверстий и установка крепёжных элементов. Отверстия сверлят с помощью перфоратора на расстоянии 50 см, крепление выбирают с учётом материала, из которого изготовлены стены.

Для установки ворот-рольставней на стены из бетона нужно применять стальные анкеры, вкручивая их в дюбеля из пластика. Металлические конструкции требуют использования винтов-саморезов, а в кирпичные стены загоняют стальные анкера. Для дерева необходимы шпильки или шурупы.

После подготовки крепления возводят каркас, монтируют шины и устанавливают механизм привода. Установку шин и короба нужно выровнять, проверив уровнем. К приводу подключают электропроводку.

В конце собирают полотно ворот, устанавливают тяговые пружины и замки. После этого останется только заделать все оставшиеся отверстия и установить различные аксессуары.

Что диктует выбор роллетной конструкции?

Выбор роллетной конструкции оптимален в следующих случаях.

• Параметры проема в стене не годятся для монтажа другого типа ворот (например, нет возможности разместить главные направляющие секционных или подъемно-поворотных ворот). Такая проблема наиболее распространена в старых нежилых помещениях (гаражи, распределительные пункты, складские помещения). В таких ситуациях роллетные ворота – оптимальное решение вопроса. Кроме того, самостоятельный их монтаж вполне реален.
• Нужно, чтобы въездные ворота были смонтированы в максимально короткие сроки.

Гаражные роллетные ворота могут стать истинным украшением Вашего гаража
