Грузовые стеллажи и их разновиднос

Архивные стеллажи

Просты в монтаже и демонтаже. При сборке Вы сами определяете высоту и расположение полок и перегородок, что позволяет получить как простую продольную, так и сложную многоячеистую конструкцию. В качестве материала обычно используется ДСП и ДВП, а также древесина различных пород.

Также стеллаж может комплектоваться дополнительными ограничителями (сбоку и сзади) набором держателей и пр.

Из преимуществ использования таких стеллажей можно выделить их универсальность, простоту сборки, жёсткость конструкции, удобство при транспортировке, лёгкую трансформацию ячеек и невысокую рыночную стоимость.

К недостаткам можно отнести острые кромки (у оцинкованный вариантов), а также обязательное наличие ровной площадки

Требования к установке стеллажей

Сборка фронтального стеллажа.

При сборке стеллажа своими руками для обеспечения надежности стеллажной конструкции должны выполняться следующие правила и нормы:

Отклонение пола в помещении от горизонтали не более 10 мм.
Допуск по вертикали для рам стеллажа – не более 5 мм на 3000 мм.
Отклонение по горизонтали для балок – 10 мм на 3000 мм.
В монтажных узлах должны применяться все крепежные детали, предусмотренные производителем.
Крепление к полу делается при помощи анкерных болтов.
Стеллажи выше 4 метров дополнительно крепятся к стенам или потолку.
Двойные, спаренные конструкции связываются между собой стяжками (связями).
Болтовые соединения должны быть надежно затянуты.
Если того требует инструкция, то необходимо установить все защитные ограждения и отбойники, провести заземление конструкции.

Фронтальный передвижной стеллаж.

В заключение можно сказать, что рациональная организация мест хранения грузов и материалов обеспечивает высокую эффективность работы склада или предприятия в целом. Современные фронтальные (паллетные) стеллажи имеют широкую область применения.

Их используют:

В крупных складских терминалах.
Торговых складах.
Оптовых базах.
Производственных цехах.
Магазинах.
Гаражах.

Везде, где есть необходимость складирования и хранения различных товаров или изделий, возможно применение фронтальных стеллажей. Вы получили общее представление о фронтальных стеллажах, а фото и тематическое видео в этой статье дополнят недостающую информацию.

Слайд 2709/12/2019Кафедра горнозаводского транспорта и логистикиВ комплект мобильных стеллажных систем входит: Стеллажная надстройка

(паллетные, консольные, полочные стеллажи) Передвижные основания Комплект электрооборудования Комплект рельсового пути Комплект дополнительного оборудования (система дистанционного управления, система дистанционной диагностики) .Стеллажная надстройка – стеллажные конструкции до 10,5 метров и до 1,5 тоны/поддономесто.

Передвижные основания – сварные металлоконструкции с колесными парами и механическими системами оснащенные необходимым количеством электродвигателей (в зависимости от нагрузок). Ширина – 2 653мм (Возможны и другие размеры). Высота – 265 мм. Длина – до 50 м.Расстояние от пола до низа передвижного основания – 15мм.Скорость движения – 4,5м/мин. Температурный диапазон работы системы, в зависимости от исполнения от -30 С до +40 С.

Стеллажи фронтальные паллетные – типовые разновидности и особенности конструкции

Стеллажи фронтальные состоят из нескольких частей: каркас, балки и траверс. Каркас, как правило, является основной частью стеллажа, принимая на себя все нагрузки, и представляет из себя конструкцию из вертикальных жестких стоек и связующих по горизонтали и диагонали балок, которые монтируются при сборке стеллажа. Чаще всего для производства несущих конструкций стеллажа фронтального типа используют профиль прокатный серии П-80 толщиной 1 мм или П-100 толщиной 2 мм.

Неотъемлемой частью любого фронтального стеллажа является отбойник или прокладка демпфер, помогающая амортизировать нагрузку на стеллаж во время столкновения погрузчика с конструкцией стеллажа.

Траверс или траверсное соединение (стяжка) используется для стягивания ячеек стеллажа. Как правило, траверс горизонтальный и состоит из перекрещенных балок, увеличивающих жесткость ячеек и самой конструкции стеллажа в целом. Траверсное соединение крепится к ячейкам стеллажа на основе винтового соединения.

В зависимости от траверсы стеллажи фронтального типа делятся на:

Многоуровневые стеллажи для бочек и ящиков. Треверсы такого стеллажа снабжены специальной рамкой-держателем. Они чаще всего используются для хранения бочек и снабжены угловой и торцевой защитой;

Полочные стеллажи с настилом, траверсы которых укомплектованы специальными держателями для боксов и имеющие плоское дно, применяются для хранения товаров россыпью. Настил и полки могут быть деревянными или металллическими. Стеллажи также снабжены угловой и торцевой защитой.

Паллетные стеллажи — стеллажи с траверсой, оснащенной держателем-бортиком необходимым для фиксации и ограничения заднего положения паллеты в ячейке стеллажа. Эти стеллажи также оснащены угловой и торцевой защитой и диагональным разделителем.

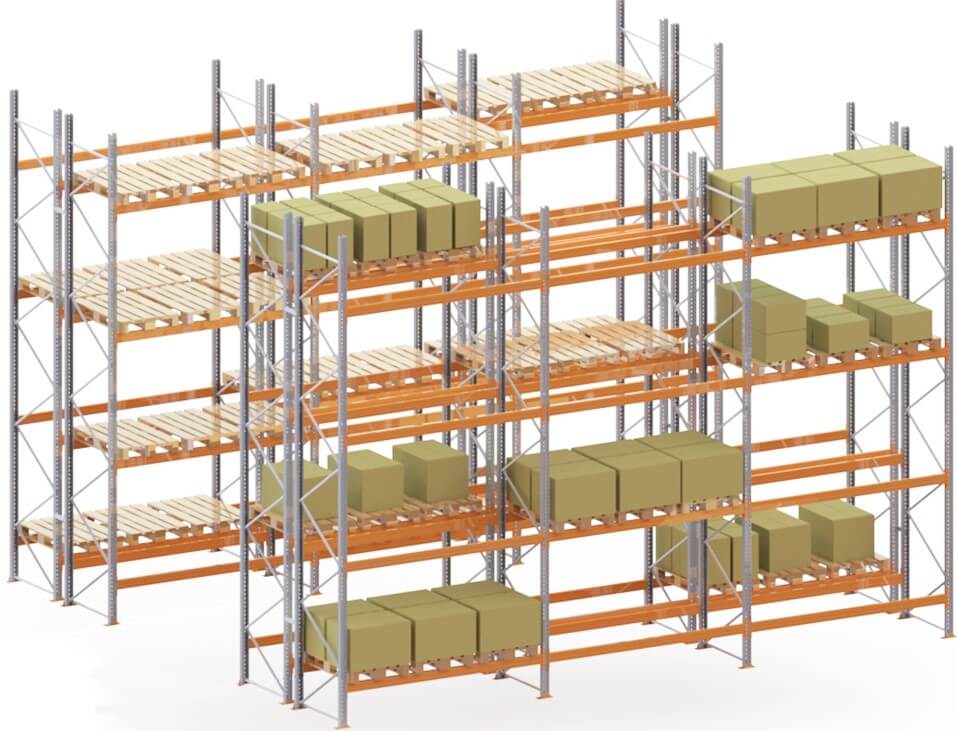

Стеллажи паллетные металлические: конструкция

Стеллажи паллетные металлические представляют собой сборно-разборную конструкцию, собираемую из отдельных элементов (рам, балок, крестовин жесткости) в одну или две линии любой длины, с любым количеством ярусов и возможностью регулирования балок по высоте. Стеллажи паллетные загружаются и разгружаются с фронтальной части. Стеллажи паллетные состоят из двух или более вертикальных рам, соединенных горизонтально расположенными грузовыми балками, и вертикальных и горизонтальных крестовин жесткости. Стеллажи паллетные могут быть выполнены в болтовом и безболтовом варианте крепления балок к рамам. Стеллажи паллетные имеют рамы, представляющие собой две вертикальные перфорированные оцинкованные или окрашенные стойки, соединенные горизонтальными и диагональными связями. Вертикальные рамы стеллажей подбираются по высоте и грузоподъемности в зависимости от требований заказчика.Стеллажи паллетные складские также имеют балки, которые выполнены из прокатного профиля, что обеспечивает их высокую прочность и жесткость. Балки крепятся к стойкам (рамам) посредством зацепов-замков, приваренных к торцам балки, не требующих применения болтового соединения. Вся конструкция крепится к полу с помощью анкерных болтов. Балки к стеллажам подбираются на основе требований по грузоподъемности на пару балок, а также исходя из условий планировки стеллажной системы. Благодаря оригинальной конструкции балки, которая имеет зубчатые зацепления в качестве крепления к раме, достигается универсальность паллетных систем в целом. А благодаря высококачественному износоустойчивому полимерному покрытию, Ваши металлические стеллажи паллетные надолго сохранят отличный внешний вид.

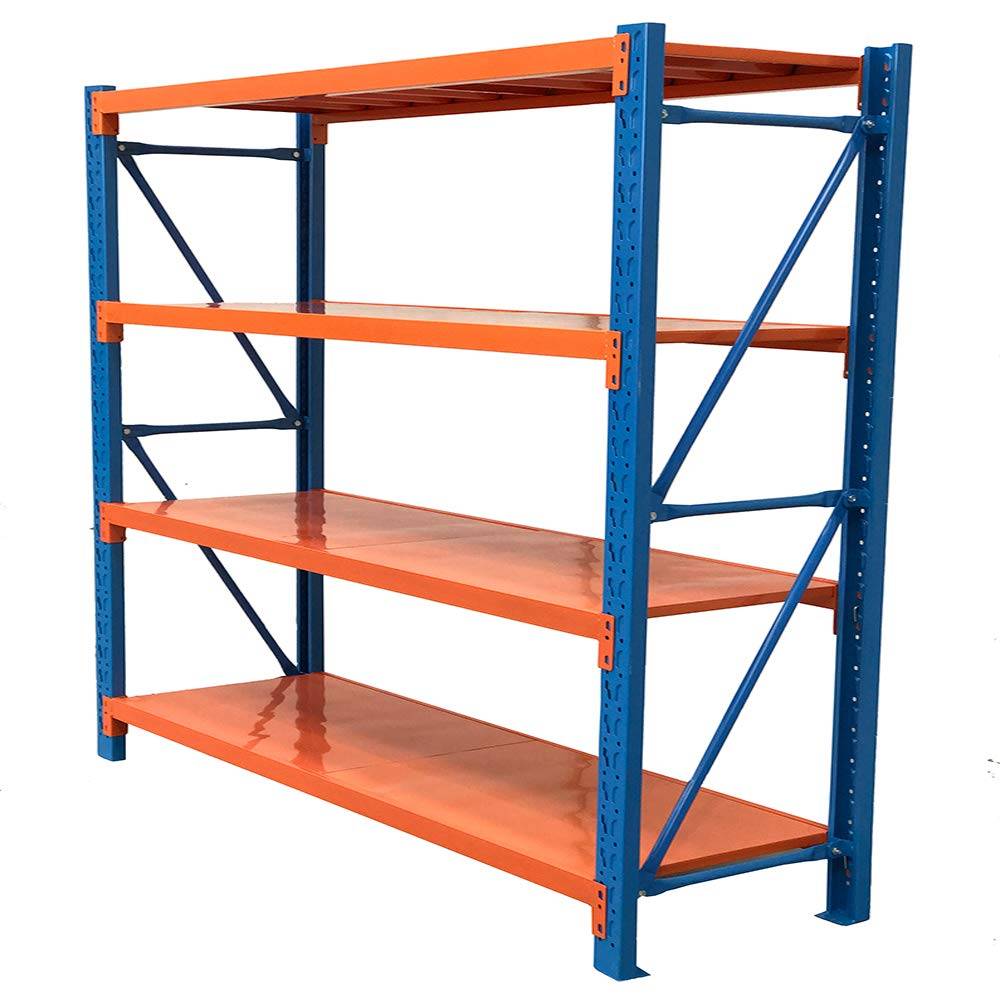

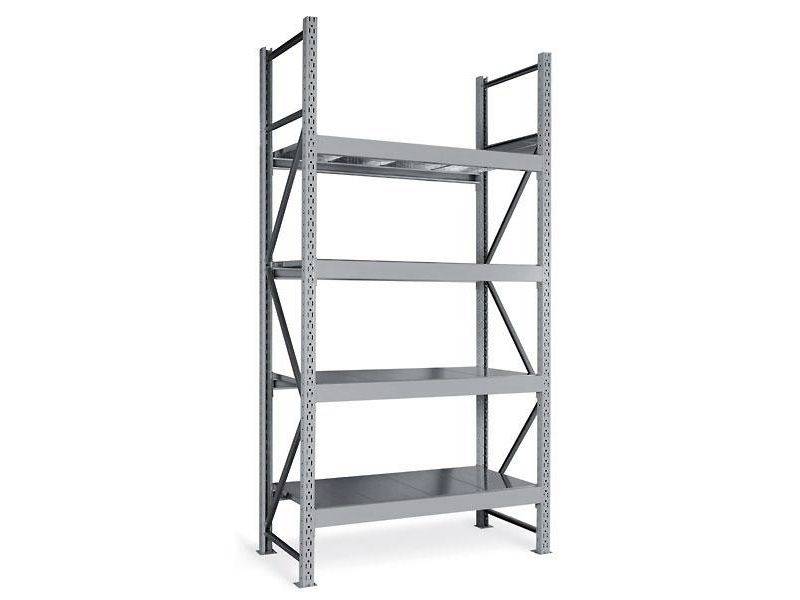

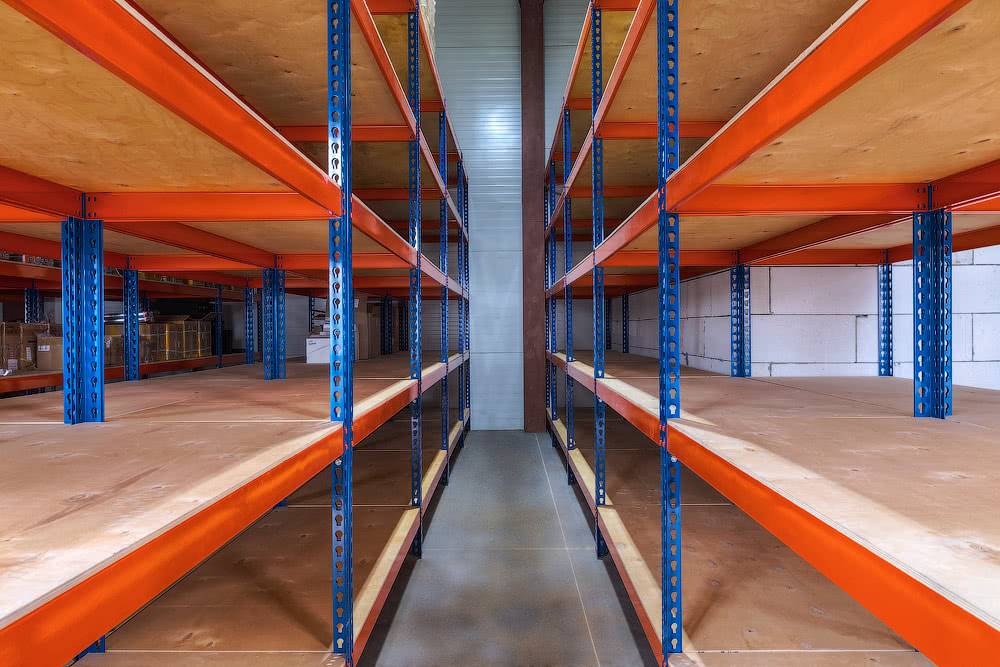

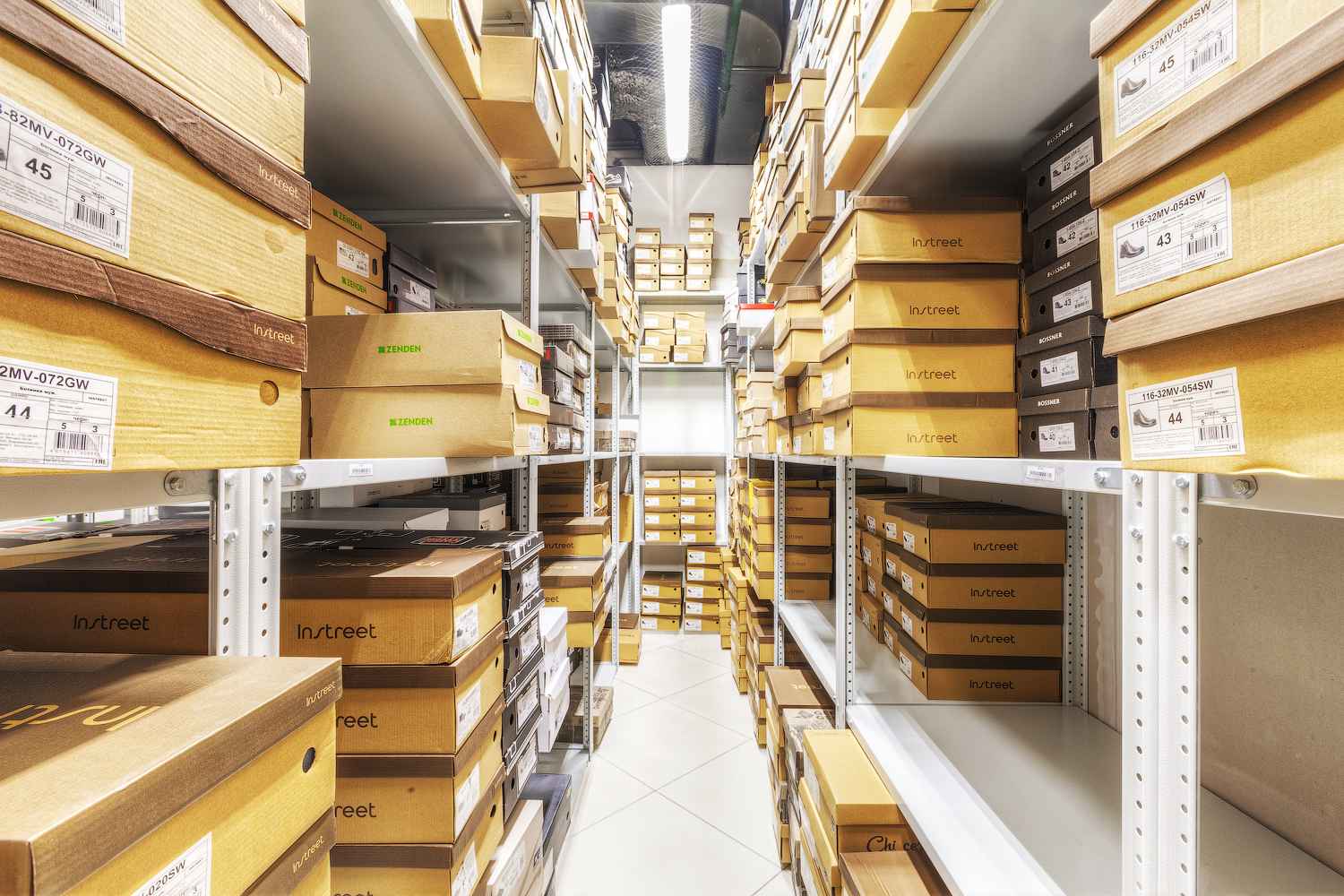

Полочные стеллажи

Легкие или среднегрузовые системы для штучных товаров, ящиков, контейнеров, при укладке которых не нужны поддоны. Применяются чаще на небольших складах, в зонах комплектации заказов, в складах-магазинах формата dark store.

Критерии выбора

Высота стеллажа — от 0,5 до 4 м.
Длина и глубина полки — в пределах 0,7–2,5 м и до 1 м соответственно.
Несущая способность полки — от 120 до 1 300 кг.
Исполнение полки — в металле, ДСП или вообще без настила (например, для хранения шин).
Тип креплений: болтовые, кронштейны (зацепы). С последними вы за минуту переставите полки на другую высоту, не разбирая весь стеллаж.

Некоторые стеллажи могут эксплуатироваться в условиях повышенной влажности и отрицательных температур — оптимально для холодильных складов. Секции по необходимости соединяются в один ряд.

Качество полочных стеллажей

Ребра жесткости у полки — если этого нет, при снятии ощутимого по весу груза лист может издавать хлопок.
Рифление, выдавливание на полке тоже увеличивает жесткость, хоть и менее эффективно. Такое решение встречается в недорогих модификациях. Но учитывайте тип товара, который будет там храниться — на неровную поверхность неудобно устанавливать узкие предметы.
Тип покрытия. Стандартно предлагаются стеллажи с порошково-полимерным покрытием, которое защищает металл от царапин и коррозии. Для использования в нестандартных условиях есть модели из оцинкованной стали.

Особенности складских стеллажей под паллеты

Широкий размерный ряд стеллажей под склад и их компактность позволяют максимально использовать складское пространство. Крепления на зацепах делают конструкцию не только простой в сборке, но и более безопасной, чем модели на болтах. Грузовые стеллажи под паллеты для склада при необходимости скрепляются в ряды, фиксируются на полу или у стен. Порошковое покрытие защищает металлические элементы конструкции от влаги и царапин. В таком исполнении складские стеллажи под паллеты могут использоваться не только внутри помещения, но и для уличного хранения.

Рамы паллетных стеллажей для склада состоят из 2-х катанных
стоек, которые скрепляются между собой диагональными и горизонтальными связями,
подпятников и комплекта крепежа. Для удобства транспортировки рамы поставляются
в разобранном виде, что позволяет более эффективно использовать транспорт.

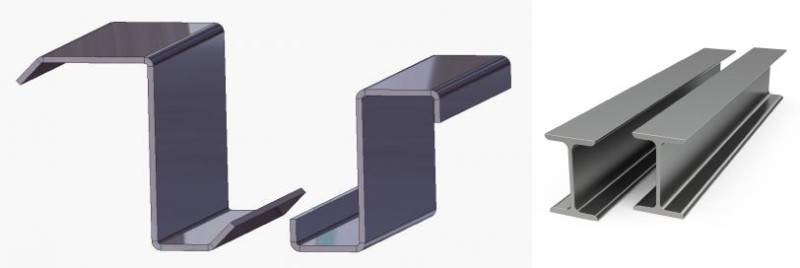

Стойки стеллажей под паллеты для склада представлены двумя
видами профиля:

П-образного;
Р-образного.

Такая конфигурация профиля стоек складских стеллажей под
паллеты со множеством гибов обеспечивает необходимую прочность и
грузоподъемность конструкции. Покрытие рам — оцинкованное.

Достоинства и недостатки стеллажей под паллеты для склада
разных видов

Среди очевидных преимуществ паллетных стеллажей для склада можно выделить основные.

Широкая сфера эксплуатации.

Конструкция идеально подойдет для склада розничной или оптовой торговли, на промышленных предприятиях, частных территориях, заводах, фабриках и в цехах.

Разнообразие видов стеллажей под паллеты для
склада.

Их количество позволяет каждому владельцу склада выбрать
вариант, который подходит именно ему. Параметры подбираются в зависимости от
площади помещения, нагрузки, которую должны выдерживать паллеты, и количества
размещаемых грузов.

Удобство эксплуатации.

На предприятии может быть организована как ручная работа,
так и применение техники, которая взаимодействует с грузами. Стеллажи под
паллеты для склада позволяют полностью оптимизировать пространство и заполнить
все полки. При этом разместить продукцию можно на разных уровнях: это позволяет
соблюдать условия хранения с учетом специфических характеристик товара. Более
того, паллеты упрощают инвентаризацию.

У складских стеллажей под паллеты есть и недостатки. Паллетные стеллажи позволяют правильно организовать пространство склада, если главной целью является размещение товаров. Если же при этом вам необходимо большое рабочее пространство, то стоит отметить, что паллеты могут отнять до половины площади помещения.

При сборке некоторых стеллажей под паллеты для склада возникают
сложности.

Каждая серия стеллажей под паллеты для склада изготавливается
в нескольких типоразмерах:

Серия «П» — 90, 120 мм;
Серия «Р» — 55, 80, 100, 120 мм.

Балки для паллетных стеллажей для склада изготовлены из двух
С-образных профилей при соединении образующих в сечении замкнутый контур.
Именно такое сечение балки является геометрически правильным и при нагрузке не
возникает его кручения. Балки окрашиваются порошковым полимерным покрытием на
современных линиях, отвечающим самым строгим требованиям по качеству покрытия. За
счет этого покрытие стеллажей под паллеты для склада надолго сохранит
привлекательный вид и защитит металлические элементы от контакта с воздухом и
влагой.

Стоит ли покупать отечественные стеллажи?

Стеллажи для склада

Сегодняшние отечественные складские поставщики собирают конструкции по иностранным технологиям, но имеют место и отечественные технологии, которые практически ничем не отличаются от зарубежных, а напротив даже лучше в некоторых аспектах.

Иностранные конструкции отличаются техническими возможностями, везде выдерживаются габаритные размеры, тем самым обеспечивая высокое качество сборки. Отечественные конструкции больше ориентированы на прочность и грузоподъемность, а не на точность сборки. Но бывают и исключения.

В некоторых областях складской мебели отечественные производители до сих пор не могут сравниться с их иностранными конкурентами. Так, например, в сегменте передвижных и гравитационных (нестандартных) стеллажей.

Если ваш склад имеет нестандартные параметры, то лучше всего приобрести стеллажное оборудование у иностранных поставщиков или их дилеров на российском рынке.

На 2014-2015 года по оценкам экспертов необходимость в нестандартных складских стеллажах колеблется на уровне пары процентов. Наши производители также не сидят на месте и уже некоторые способны конкурировать с иностранными поставщиками.

Выбирайте складское оборудование правильно, учитывая все детали. Не гонитесь за дешевизной.

Особенности складских стеллажей под паллеты

Рамы паллетных стеллажей для склада состоят из 2-х катанных стоек, которые скрепляются между собой диагональными и горизонтальными связями, подпятников и комплекта крепежа. Для удобства транспортировки рамы поставляются в разобранном виде, что позволяет более эффективно использовать транспорт.

Стойки стеллажей под паллеты для склада представлены двумя видами профиля:

П-образного;
Р-образного.

Такая конфигурация профиля стоек складских стеллажей под паллеты со множеством гибов обеспечивает необходимую прочность и грузоподъемность конструкции. Покрытие рам — оцинкованное.

Достоинства и недостатки стеллажей под паллеты для склада разных видов

Среди очевидных преимуществ паллетных стеллажей для склада можно выделить основные.

Широкая сфера эксплуатации.

Разнообразие видов стеллажей под паллеты для склада.

Их количество позволяет каждому владельцу склада выбрать вариант, который подходит именно ему. Параметры подбираются в зависимости от площади помещения, нагрузки, которую должны выдерживать паллеты, и количества размещаемых грузов.

Удобство эксплуатации.

На предприятии может быть организована как ручная работа, так и применение техники, которая взаимодействует с грузами. Стеллажи под паллеты для склада позволяют полностью оптимизировать пространство и заполнить все полки. При этом разместить продукцию можно на разных уровнях: это позволяет соблюдать условия хранения с учетом специфических характеристик товара. Более того, паллеты упрощают инвентаризацию.

При сборке некоторых стеллажей под паллеты для склада возникают сложности.

Каждая серия стеллажей под паллеты для склада изготавливается в нескольких типоразмерах:

Серия «П» — 90, 120 мм;
Серия «Р» — 55, 80, 100, 120 мм.

Балки для паллетных стеллажей для склада изготовлены из двух С-образных профилей при соединении образующих в сечении замкнутый контур. Именно такое сечение балки является геометрически правильным и при нагрузке не возникает его кручения. Балки окрашиваются порошковым полимерным покрытием на современных линиях, отвечающим самым строгим требованиям по качеству покрытия. За счет этого покрытие стеллажей под паллеты для склада надолго сохранит привлекательный вид и защитит металлические элементы от контакта с воздухом и влагой.

Фронтальные грузовые стеллажи –область применения, конструкция, функциональные особенности, рекомендации по выбору оборудования.

Любая современная стеллажная система хранения паллетированных грузов содержит одинаковый набор базовых конструктивных элементов, независимо от степени технической сложности, технологии хранения, уровня механизации и автоматизации. Действительно, если рассмотреть две такие разные внешне и по степени технологичности системы, как фронтальный стеллаж с двойной глубиной (Double Deep Racking) и автоматизированный компактный склад на основе системы сателлитного складирования (Satellite Storage System), то, в сущности, ясно – в обоих случаях присутствует набор вертикальных элементов (стеллажные рамы) и набор горизонтальных продольных и поперечных элементов (балки). Сочетание этих элементов образует каркас, служащий основой для остальных элементов, определяющих технологию обработки грузов, то есть для элементов механизации, автоматизации, дополнительных аксессуаров, элементов безопасности. На уровне деталей, с точки зрения способов обеспечения жесткости конструкция каркаса может иметь различные особенности. В целом, и базовые стеллажные системы (basic systems) и интегрированные стеллажные системы (integrated systems) проектируются из одинаковых элементов и на одинаковых принципах, хотя количество факторов, которые необходимо учитывать при проектировании интегрированных систем, безусловно, гораздо больше.

В данной статье подробно рассматриваются фронтальные грузовые стеллажи (pallet racking system), являющиеся базовой системой хранения паллетированных (и не только) грузов. Подробно будет описана конструкция несущих элементов стеллажа, дополнительных элементов, будут рассмотрены функциональные особенности и даны рекомендации по выбору оборудования.

В начале рассмотрим вопросы технологии хранения во фронтальных грузовых стеллажах на складе. Стеллажи располагаются в складском помещении параллельными рядами, как правило, одиночными рядами вдоль стен и сдвоенными рядами в середине помещения. Стеллажи имеют глубину ячейки хранения в одну паллету – таким образом, обеспечивается свободный, независимый доступ к любой хранимой паллете (Рис.1). Как правило, стеллажная секция содержит от 2 до 4 ячеек хранения (то есть от 2 до 4 паллет) на одном уровне хранения, этот параметр зависит от веса и габаритов паллет с грузом. Длина стеллажного ряда определяется количеством стеллажных секций. Высота стеллажей и количество уровней хранения может быть различным. Для российских высотных складов (т.е. с высотой верхнего уровня хранения выше 5 м) характерны высоты стеллажей от 9 до 12 м.

Рис.1

Размеры меж-стеллажных проездов (Picking Aisles) определяются подъемно-погрузочной техникой, которая применяется для обслуживания данных стеллажей. При небольших высотах верхнего уровня хранения (до 5-6 метров) используются относительно дешевые электрические или дизельные погрузчики с габаритной базой (Fork Lift Truck). В этом случае ширина проезда составляет 3,5 – 3,7 метра, причем размер этот определяется по выступающим поверхностям паллет, хранимых в стеллажах. При высотах хранения от 7-8 метров и выше используются более дорогие ричтраки (Reach Truck), имеющие базу меньших размеров. В этом случае размер проезда рекомендуется делать от 2,8 до 3,1 метра. В обоих случаях подразумевается, что подъемно-погрузочная техника способна разворачиваться в проезде на 360 градусов с достаточным зазором (порядка 100 мм), имея на вилах поддон с грузом. Несколько отличается узкопроходная технология хранения (Very Narrow Aisle Technology), в этом случае ширина проезда составляет 1,5 – 1,7 метра, а узкопроходный штабелер (Narrow Aisle Stacker) движется в проезде не разворачиваясь, направляемый специальными рельсами, смонтированными на полу (рис.2).

Рис.2

Стеллажи паллетные металлические: формирование линеек

При формировании линеек стеллажей паллетных, необходимо следовать следующим рекомендациям. Стеллажи паллетные могут иметь два исполнения максимальной симметричной нагрузки на одну раму. В 1-ом исполнении стеллажи паллетные имеют максимальную нагрузку 6000 кг при высоте 6 м. Во втором исполнении стеллажи металлические паллетные имеют максимальную нагрузку 9000 кг при высоте 6 м. Стеллажи паллетные могут иметь и несимметричную нагрузку, но она не должна превышать 65% от симметричной. Стеллажи паллетные имеют максимальную нагрузку на одну раму, которая зависит от высоты размещения первого яруса и гарантируется при условии фиксации подпятников в полу.
Минимальное количество задействованных ярусов, которые могут иметь стеллажи паллетные, составляет 2 (для 1-го исполнения) и 4 (для 2-го). Если стеллажи паллетные имеют менее четырех ярусов, то нагрузки, указанные в таблице, гарантируются только при наличии задней крестовины. Если стеллажи паллетные с 2-3-мя ярусами включают в себя раму 2-го исполнения, с нагрузками по таблице в пролетах с задней крестовиной необходимо дополнительно установить на верхний ярус крестовину в плоскости балок.Стеллажи металлические паллетные должны иметь максимальное расстояние между ярусами 1900 мм. Если есть необходимость увеличения этого расстояния, то нагрузки должны быть снижены.
Максимальная нагрузка на ярусы стеллажей должна быть распределена либо равномерно, либо с уменьшением по высоте.

Разновидности паллетных стеллажей

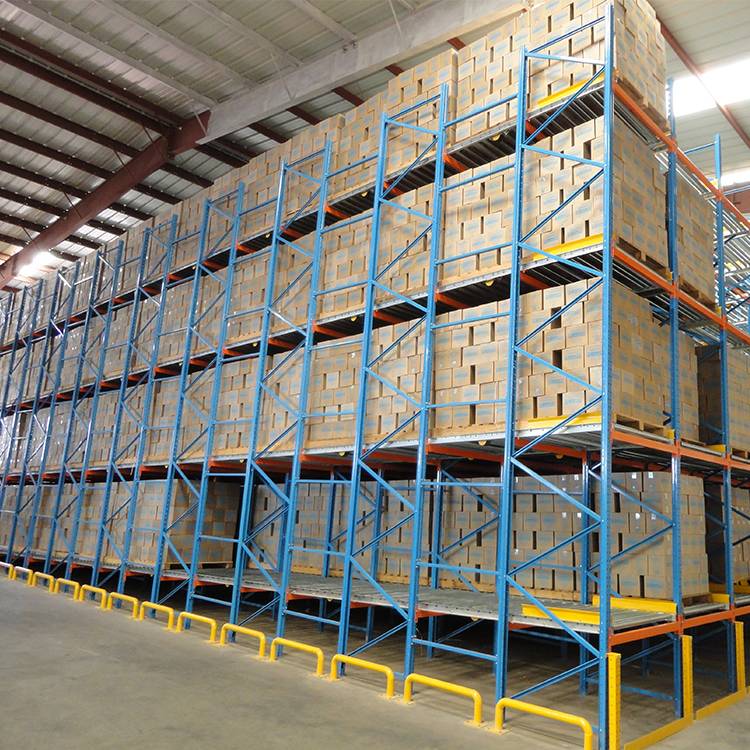

Фронтальные

Товар размещается вдоль секции, отлично просматривается, выгрузка/разгрузка возможна с двух сторон. Широкие проходы до 3,5 м упрощают обслуживание, позволяют складировать крупногабаритный груз, однако снижают коэффициент полезной площади. Оптимальны для разнородных товаров с коротким сроком хранения.

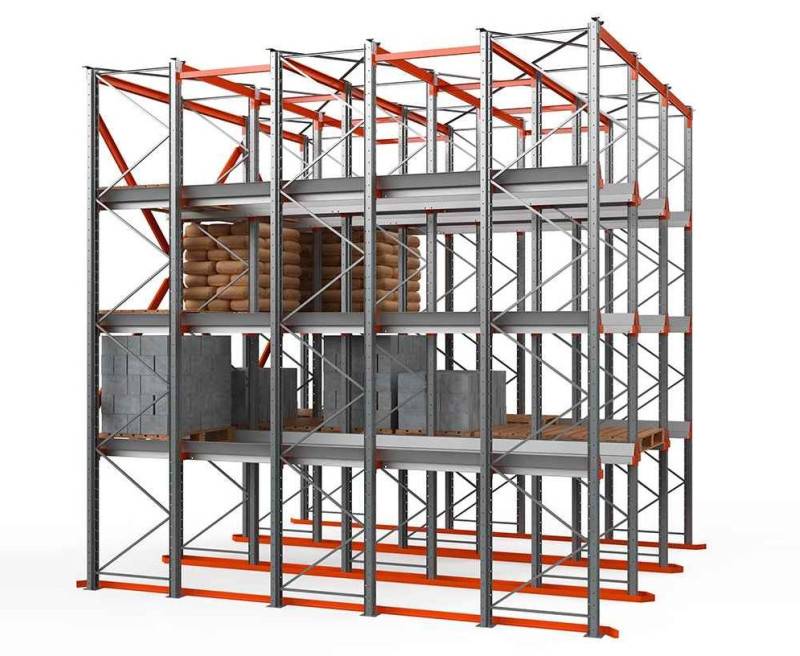

Глубинные, или набивные

Поддоны устанавливаются вглубь стеллажа, доступ с одной стороны, проходы узкие. Обслуживаются техникой с телескопическими (выдвижными) вилами, в связи с чем на дальней секции нужно размещать товар с меньшим весом. Скорость обработки груза снижается, зато емкость склада выше на 25–30 %. Оптимальные системы для длительного хранения однородного товара.

Производятся глубинные стеллажные системы, которые можно наращивать в высоту, по горизонтали, трансформировать во фронтальную платформу. По заказу изготавливаются системы с нестандартными ячейками для любых типов паллет.
