Сборка каркаса, рамки
Перед соединением деталей проведите повторно замеры проема под ворота, калитку, чтобы успеть исправить обнаруженные неточности.
Технология создания каркаса выглядит так:
- Металл разрезают болгаркой на заготовки нужных размеров.
- Очищают от ржавчины щеткой по металлу.
- Верхние углы сваривают под углом в 45 градусов. Так зимой не будет затекать вода. Нижние части разрешается приварить встык.
- Детали сначала лучше наживить, проверить ровность по уровне. После чего заварить постоянным сплошным швом.
- Если того требует конструкция, усиливают каркас дополнительными уголками, поперечинами.
Для усиления каркаса подойдут несколько способов:
- На рамку наваривается уголок. Применяется под створки шириной до 1,5 м. Берется сплошная косынка или распорка (угловая перемычка). Чем большей ширины берется уголок, тем жестче получится каркас.
- Создается рамка из труб меньшего сечения в середине каркаса или сверху него.
- Монтируются перемычки поперек каркаса или по диагонали. Для калитки хватит одной горизонтальной перемычки внутри каркаса. Для усиления ворот по всей длине рамки приваривают диагональную перемычку.
Сварные швы на готовой рамке зачищаются, обезжириваются.
Изготовление рамы
Первым делом необходимо сделать раму, являющейся основной частью для удержания всей конструкции. Изготавливать ее лучше еще с момента строительства стен. Начинать можно после возведения примерно половины объема гаража. После прерваться, выполнить рамку для гаражных ворот своими руками и продолжить строить дальше.
» alt=»»>
Придется потратиться на приобретение необходимых частей для ворот, но это намного дешевле, чем приобретать готовую конструкцию у мастеров. Состоит рамка из двух частей, располагаемых внутри и снаружи объекта. Действовать следующим образом:
1.С помощью болгарки режется уголок, по длине равный ширине ворот – 4 части. Далее отрезается 4 отрезка, равные высоте воротного отверстия. Делать можно как с небольшим запасом, так и вровень.
Процесс изготовления рамки
2.Уголки укладываются на ровную плоскость, проверяется все это с помощью уровня. Углы устанавливаются строго по 90 о .
3.Свариваются уголки, чтобы вышла цельная рамка.
Сваривание рамки
4. Все остатки после сварочных работ удаляются с помощью шлифования. Наружная сторона должна быть идеально ровной.
» alt=»»>
Металлические ворота для гаража: общая информация
Ворота в гараже необходимы по многим причинам. Наиболее очевидная – препятствие от проникновения внутрь посторонних лиц. Но вход в гараж выполняет также другие функции, он защищает внутреннее помещение от ветра, осадков, изолирует постройку от окружающей среды.
Выбор автовладельцев зачастую останавливается на металлических воротах в гараж. Это обусловлено их относительно низкой стоимостью и простотой изготовления. Металл значительно прочнее дерева, поэтому он обеспечивает надежную защиту от воров. Даже если гараж находится на участке без постоянной охраны, металл все равно станет серьезной преградой для злоумышленников.
Обычно чертеж для металлических ворот выбирают из уже готового, типового варианта. Нет надобности самому проводить расчёты и составлять схему. Подавляющему большинству гаражей подойдут стандартные чертежи. При выборе следует учитывать сложность металлической конструкции, соотносить её со своими навыками сварки и монтажа.
Большой ошибкой будет выбор слишком сложной модели, которую не получится изготовить самому. Помимо этого, необходимо учитывать практичность, ГОСТ-нормы, итоговый внешний вид (будет ли он устраивать или нет).
Ниже чертеж ворот гаража из металла (несколько вариантов):
Самые распространенные материалы для металлических ворот на гараж – алюминий или оцинкованная сталь. Надежную защиту обеспечит сталь с толщиной в 1,5-3 миллиметра. Минусом ворот из металла будет большой вес. В особенности это верно для моделей с толщиной более трёх миллиметров.
Оцинкованная сталь отличается дешевизной. Аналоги из алюминия выйдут почти в два раза дороже. Алюминий будет значительно легче стального листа, но в этом кроется его слабость. Его легче деформировать грубой силой, чем сталь.
Всего выделяют пять основных моделей ворот – секционные, откатные, подъемные, роллетные и распашные. Наиболее простыми для самостоятельной установки являются распашные.
Узнать подробнее о воротах в гараж Вы можете в статье — здесь.
Основными элементами такой модели является рама, полотно и крепежные петли. Сегодня производители предлагают готовые комплекты, которые экономят трудозатраты и снижают уровень необходимых навыков.
Железные ворота на гараж — фото:
Виды гаражных ворот: какие лучше
Существует три основных разновидности гаражных ворот:
- Сдвижные (откатные);
- Распашные;
- Подъёмные (рулонные и секционные).
Сдвижные (раздвижные) отличаются тем, что их полотно закрепляют на специальной балке. Эта балка имеет особенную конструкцию, позволяющую ей перемещаться по роликам на прикреплённых опорах. У них есть отличительная черта, выраженная в том, что у этого типа крепления нет верхних и нижних направляющих. Они могут быть разными. Различаются по месту расположения балки. Она может располагаться вверху или внизу.
Полотно сдвижных ворот закрепляют на специальной балке
Также их различают по виду полотна, которое может быть прозрачным или непрозрачным. Также распространён телескопический вид сдвижных ворот – складные, которые отличаются тем, что способны складываться внутрь себя. В народе их еще называют откидными.
Распашные применяют чаще всех остальных. Их используют ещё с древних времён, снабжая ими не только гаражи, но и приусадебные участки. Их отличительной чертой является наличие створок, которые могут открываться как наружу, так и внутрь. По такой же технологии можно сделать железные гаражи и из профнастила пенал гараж с козырьком.
Распашные ворота встречаются чаще остальных
Полотна могут быть изготовлены из различных материалов. Основным их преимуществом следует назвать то, что в них нет лишних деталей. Простота — это основной принцип, которого придерживаются при построении распашных ворот. Одновременно с этим, они могут быть очень прочными и надёжными. Этого добиваются при помощи технологии “двойной металл”.
Среди всего разнообразия подъёмных ворот следует выделить три основных типа. Это:
- Подъёмно-поворотные;
- Подъёмно-гильотинные;
Секционные.
Все вышеописанные разновидности гаражных ворот могут открываться вручную или автоматически при помощи того или иного механизма. Тот или иной вид ворот следует устанавливать в различных помещениях.
Для их изготовления может быть использован облегчённый вариант сэндвич-панелей. Установка секционных ворот позволяет сэкономить на строительстве, но не на качестве готового изделия. При правильной эксплуатации они прослужат верой и правдой долгие годы.
Немного гаражного и близлежащего пространства занимают ворота подъёмного типа. Кроме того, они обычно имеют эффектный вид. Они могут сворачиваться как по вертикали, так и по горизонтали. Подниматься к потолку или быть рулонными. Для неотапливаемых гаражей более экономично не использовать утеплитель.
Пошаговая инструкция по установке
Применение определённого алгоритма при монтаже секционных гаражных ворот своими руками обеспечит долговечность конструкции и её надёжность. Если этого не сделать, то со временем на воротах могут появиться искажения и деформации формы, что способно привести к разрушению всей конструкции.
Необходимая разметка
Начитают монтаж с разметки под крепления направляющих элементов конструкции. Для этого берётся одна панель и размещается в проём. С левой и правой стороны делается отступ 3 см и отмечается карандашом. Та же работа проделывается сверху и снизу проёма. Потом берётся строительный уровень, и проводится линия от пола до потолка. Эта работа проделывается с левой и правой стороны проёма.
Крепление каркаса
По сделанной разметке просверливают несколько отверстий диаметром 12 мм по периметру. В отверстия вбиваются дюбеля, направляющие прикладываются и наживляются шурупами. Крепежи в полотно монтируются после выравнивания по вертикали.
После этого к уже прикреплённым вертикальным направляющим монтируют горизонтальные и фиксируют удерживающей планкой. Части каркаса на стыках прикрепляют между собой с помощью болтов и гаек. После того как каркас будет установлен на своём месте, проверяются зазоры между рамой и стеной. Если просветы есть, то убираются они с помощью металлических пластин, чем также выравнивают цельную конструкцию. Более мягкие материалы для этого не рекомендуется использовать, поскольку они могут деформироваться со временем от веса.
Сборка полотна
Нижняя часть створок оборудована угловыми кронштейнами. Их необходимо прикрепить с помощью 4 саморезов. На верхнем краю полотна есть отверстия для крепления петель. Их нужно приложить к панели, выровнять и прикрепить саморезами. Дальше поочерёдно петли ставят на среднюю и верхнюю панель соответственно. Затем монтируют ролики и боковые опоры, чтобы полотно могло свободно передвигаться по направляющим. В направляющие сначала вставляется нижняя секция, потом средняя и верхняя. Все они поочерёдно крепятся петлями.
Монтаж автоматических механизмов
Сверху и снизу опорных стоек крепятся кронштейны. К ним прикрепляются торсионные механизмы, но расположены они будут под потолком (сверху конструкции). В торсионном механизме с левой и правой сторон ставят пружины. Они прикрепляются соединительной системой, а также дополнительными кронштейнами. По бокам механизм затягивается гайками и болтами.
К кронштейну необходимо прикрепить защитное устройство для обеспечения безопасности в тех случаях, когда пружины оборвутся. Оно также крепится болтами.
К нижнему кронштейну прикрепляется конец троса. Его необходимо сложить в петлю, надеть на кронштейн и вставить клин. Временно он фиксируется шурупами. Для крепления пружин необходимо воспользоваться инструкцией от производителя. В ней указано допустимое количество оборотов для конкретной модели. Временно пружины крепятся специальными крепёжными элементами, которые снимаются после того, как гайки с болтами будут зафиксированы.
Последним этапом будет установка ограничительных подушек. После этого нужно зафиксировать амортизаторы. К барабанам нужно прикрепить тросы.
Для проверки правильности установки пружин конструкции полотно опускают до полуоткрытого состояния и останавливают. При правильном монтаже в таком положении оно будет расположено параллельно полу, не станет дёргаться, шататься или произвольно опускаться. Если есть колебания, рывки при работе или другие дефекты, необходимо проверить торсионные механизмы, натяжку пружин и систему в целом.
Установка ворот в проем гаража
Установить распашные гаражные ворота своими руками в одиночку не получится по причине их большого веса. Для этого вам потребуется как минимум один помощник. Для облегчения работы ставни можно снять с петель, установить несущий каркас, затем одеть ставни обратно на петли.
Важно. Подавляющее большинство гаражных петель имеют внутри металлический шарик, который устанавливается в специальную выемку на торце петлевого пальца
При снятии створок очень важно эти шарики не потерять и установить их на своё место при установке ставней.
Несущий каркас устанавливается в проём таким образом, чтобы металлические уголки охватывали его, как показано на рисунке выше. Затем каркас соединяют между собой стальными пластинами. Пластины рекомендуется приваривать в местах установки дверных петель.
Покраска и утепление ворот
Перед малярными работами следует очистить поверхность металла шлифовальной машинкой. Затем ворота покрывают грунтовкой в два-три слоя и краской по металлу, подходящей для внешних работ.
Для большинства автолюбителей наличие утепления в гараже является необходимостью, чтобы все работы по обслуживанию автомобиля проводились в нормальных температурных условиях. К тому же в гараже часто устраивают мастерскую. В качестве утеплителя для распашных гаражных ворот обычно используют пенопласт, минеральную вату, войлок, пробковые плиты, пеноизол, экструдированный полистирол.
После установки фурнитуры, утепления и покраски распашные гаражные ворота можно считать полностью готовыми.
Особенности ухода и эксплуатации
Правильно изготовленные и установленные распашные ворота имеют большой запас прочности. Для того чтобы их эксплуатационный ресурс преждевременно не исчерпался, необходимо соблюдать несколько несложных правил обслуживания.
- Содержать металлоконструкции в чистоте.
- Своевременно обновлять защитное лакокрасочное покрытие.
- Не допускать механических повреждений обшивки: вмятин и сколов краски.
- Не очищать окрашенные элементы конструкции с помощью скребков, щёток с жёсткой щетиной, смывок и растворителей.
- Перед тем как открыть/закрыть створки, убеждаются в том, что на пути их передвижения нет препятствий.
- Не допускают весовых нагрузок на створки ворот.
- Петли периодически смазывают средством «Литол» или другим аналогичного действия.
Процесс изготовления распашных ворот в гараже не настолько сложен, как это может показаться на первый взгляд. Все этапы выполнения этой задачи, начиная от проектирования и заканчивая окрашиванием готовой конструкции, можно сделать своими руками. Это существенно удешевит смету на благоустройство гаража.
При учете нынешних цен на гаражные ворота, все больше и больше автомобилистов принимает решение сделать гаражные ворота распашные (металлические). Из фото отчета Вы поймете что сделать ворота для гаража распашного типа – это не так сложно, как могло показаться. Давайте рассмотрим, как осуществить это, немного подробнее.
Установка замка
В большинстве случаев устанавливают 2 вида замков – навесные или врезные
Важно устройство замкового механизма. Чтобы зимой не пришлось отогревать замок горящими бумажками, лучше приобрести устройство сувальдного типа, в котором установлены жесткие пружины
Схема для изготовления дверей из профтрубы
Для усиления изготавливают штыревые стопоры на створки ворот и мощный запор. Это позволит закрыть их с внутренней стороны гаража, но придется установить входную дверцу в полотне ворот. Монтаж качественного дорогого замка не решит всех проблем, но правильная установка серьезно усложнит возможный взлом гаража.
При установке нужно следовать нескольким важным правилам:
- Все запорные элементы гаража желательно устанавливать самостоятельно. Чем меньше чужих людей знает о конструкции ворот и об установленных запорах, тем выше безопасность вашего автомобиля.
- Корпус замка нельзя размещать прямо на внешнем металлическом листе обшивки ворот.
- Нежелательно использовать внешнюю декоративную накладку, продающуюся с замком. Для защиты замка от влаги лучше изготовить самодельное приспособление, так как дорогие фирменные детали привлекут к гаражу злоумышленников.
Установка запорных конструкций
Фирменная накладка, установленная на замок ворот, – явное указание для криминальных элементов, что в гараже есть что-то очень ценное. Кроме того, данный элемент дополнительно указывает на конструкцию замка. Это повышает возможность взлома и ускоряет работу преступника.
Утепление дверей
Монтируем несущую раму
Первый этап работ после приобретения необходимых материалов и подготовки инструментов – изготовление и монтаж несущей рамы.
Данный элемент состоит из внутренней и наружной частей. Работы выполняются в такой последовательности:
- с помощью болгарки отрезается восемь кусков уголка, длина четырех из них – по ширине конструкции, остальных – по размеру высоты;
- нарезанный уголок раскладывается на плоскости, угольником проверяется прямолинейность углов между элементами;
- сваривается рама;
- наружная сторона стыков тщательно выравнивается болгаркой.
Чтобы конструкцию не повело при сварке, рекомендуется предварительно выполнить прихватки и зафиксировать элементы стальным арматурным прутом, впоследствии срезаемым. Дополнительную жесткость конструкции придадут небольшие куски металлических уголков, вваренных по углам.
Изготовление рамы и створок

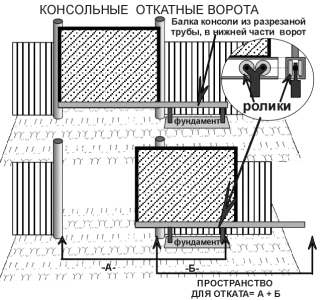

Схема работы консольных ворот.
Рама делается для обрамления въезда, лучше всего начинать ее устанавливать еще при возведении самого гаража. Примерно на высоте 50 см кладки надо сделать установку самих ворот, после чего продолжать кладку стен.
Для конструирования рамы своими руками необходимо взять металлические уголки из стали на 65 мм с шириной 20-30 мм, толщиной – в 3-4 мм. Требуются и отрезки арматурного прута, чтобы крепить раму в проеме. В качестве инструмента, чтобы поставить ворота для гаража, надо приготовить:
- болгарку;
- угольник;
- рулетку;
- строительный уровень;
- сварочный аппарат.
Рама для гаражных ворот должна состоять из наружной и внутренней части. Уголок нарезается болгаркой на четыре отрезка, каждый с длиной в ширину приема, и на четыре отрезка с длиной по высоте проема. Резать уголок надо ровно, рекомендуется соблюдать некоторый запас, так детали будет удобнее сваривать.
Металлические гаражные ворота можно применять и в глухих ограждающих заборах (к примеру, усадебный участок).
Уголки для ворот раскладываются на ровной поверхности, при сваривании необходимо конструкцию промерять строительным уровнем, углы должны составлять 90 градусов. На наружной части рамы все дефекты надо аккуратно отшлифовать, так как тут створка ворот должна прилегать максимально плотно.
Каркас для гаражных ворот должен быть меньше рамы, чтобы створки легко входили в раму и плотно закрывались. Чтобы сделать каркас, надо брать стальной уголок либо прямоугольный профиль. Разница тут небольшая, только в весе, удобстве работы. Для начала надо нарезать уголок на четыре отрезка, длина которых должна быть примерно на 10-15 мм меньше длины рамы. Створок ворот две, поэтому и отрезков должно быть по четыре для каждой. Отрезки выкладываются на ровной поверхности, все углы надо тщательно вымерить. После этого отрезки свариваются между собой.
Теперь надо делать створки для ворот, для чего применяется листовой материал с толщиной от двух миллиметров. Своими руками вырезаются два полотна, размеры которого должны быть на 3-4 см больше высоты проема. Одно полотно подбирается на 2 см меньше, чем ширина каркаса, второе – на 1-2 см.
Далее ворота для гаража собираются таким образом: полотна привариваются к каркасу, края должны на 1-2 см выступать за каркас, чтобы створки плотно прилегали к раме. Далее надо сделать усиленные петли, для чего поверх их привариваются полоски металла, вкладки из арматуры. Такая вкладка приваривается изнутри петель.
Как изготовить гаражные ворота из дерева
Сделать ворота для гаража согласно всем правилам и строительным нормам можно без особого труда.
Перед тем, как изображать на чертеже гаражные ворота, которые будут сделаны своими собственными руками, необходимо замерить высоту и ширину проема при помощи рулетки.
Делаем чертеж и подготавливаем проем
В чертежный план необходимо занести:
- Вертикальные стояки и горизонтальную балку из бруса для сооружения проема.
- Между проемом и створками ворот необходимо оставить зазор в 10 миллиметров, и указать это в чертеже. Подобное действие также касается расстояния в самом притворе, промеж двух створок, и калитки, где зазор тоже должен быть учтен.
- Подробно отобразить створки, с учетом каркаса и облицовочного материала. Каркас обязательно должен быть укреплен диагональными балками (укосинами).
К изготовлению проема нужно приступать лишь после полной готовности чертежа. Кроме того, перед началом самого процесса необходимо подобрать ровную площадку, для соблюдения необходимого уровня и во избежание нахлеста створок.
Опорные брусья 100х100 нужно вогнать в грунт где-то на 1,5-2 метра, часть изделия, находящуюся в земле, смазать мастикой на основе битума, а ямы заполнить бетоном. К гаражным стенкам стояки и перемычку прикрепить саморезами.
Монтируем каркас
После того, как чертеж готов, можно приступать к изготовлению ворот. Для сбора каркаса и обшивки необходима гладкая площадка, брус и рубанок.
Отмеренный брус для каркаса необходимо распилить на заготовки нужных размеров и подвергнуть обработке рубанком. Затем подготовленные части необходимо промеж собой скрепить, к примеру, саморезами, а стыки соединения смазать клеем.
Отделочные работы
Для изготовления обшивки доски необходимо подвергнуть распиловке и ошкуриванию при помощи рубанка.
Для утепления гаражных ворот используют как минеральную вату, так и любой другой теплоизолирующий материал. Но в этом случае дощатый материал, предназначенный для обшивки, необходимо закреплять изнутри гаражных изделий.
Установка петель и крепление створок
Уже готовые створки навешивают на металлические петли. А так как гаражные ворота достаточно массивны, их установка проводится совместно с помощниками.
Обработка поверхности
Обработка поверхности гаражных ворот, для красоты и защиты от всевозможных внешних воздействий, проводится с использованием разнообразных защитных покрытий. Первым слоем, при помощи специального раствора, ворота грунтуют, а затем массивное изделие подвергают окрашиванию с использованием материалов в виде морилки или краски.
Привариваем засовы
Для гаражных ворот подойдут как наружные, так и внутренние засовы. Современный рынок их предлагает множество, это и засовы-вертушки, шлагбаумы, сдвижные механизмы.
Приваривать подобные засовы рекомендуют к специальным металлическим накладкам, закрепленным на дверях, ведущих в гараж.
