Как провести свет в гараж

Как подавать свет в гараж

Подача света зависит от размеров гаража:

• Если помещение небольшое, то в центре потолка устанавливается один сильный светильник и освещение рабочих зон.
• В большом по размерам гараже, можно использовать один светильник непосредственно над автомобилем и несколько светильников на стенах, которые могут располагаться на разных уровнях

Можно использовать многоуровневое освещение гаража.

В этом случае светильники размещаются на потолке и на трех разных горизонтальных уровнях:

• На высоте 40 сантиметров.
• На высоте 75 сантиметров.
• На высоте 1,8 метра.

Помимо этого:

• Центральную лампу следует монтировать так, чтобы машина, стоящая под ней, не бросала теней в стороны. Для этого удобно использовать установку светильников на кронштейнах, которые могут крутиться в разные стороны, что позволяет менять направление освещения и создать идеальную подсветку для рабочей зоны.
• Можно предусмотреть использование лампы, позволяющей монтироваться своими руками на капот. В этом случае «сердце» автомобиля станет хорошо освещаться.
• В рабочих зонах, где есть полочки или антресоли стоит устраивать точечные светильники.

Подробно, как сделать свет в гараже можно увидеть на видео.

Какие требования предъявляются при монтаже в гараже освещения

Еще на стадии проектирования своего гаража, следует продумать, каким будет его освещение, где оно будет размещаться, какие лампочки будут использоваться? Основное правило при этом – соблюдение всех требований безопасности и комфорта.

К ним относятся:

Гаражное пространство необходимо освещать полностью. Здесь не должно быть темных уголков, в которые могут попасть нужные вещи и затеряться там.
Необходимо обеспечить равномерное распределение света по гаражу. Для этого следует устанавливать общее и локальное освещение.
Для того чтобы правильно провести свет в гараже, схема должна быть достаточно удобной

Лучше всего, в этом случае, подойдет модульная проводка, позволяющая сделать освещение в определенной зоне, удобной для владельца гаража.
Следует решить вопрос экономного расходования электроэнергии, что очень важно при постоянной работе в гараже и отсутствии в нем естественного освещения. Для этих целей возможно использование самых экономных лампочек.

Выбрать защитные устройства

Устройство защитного отключения

Достаточно большое количество людей волнует вопрос о том, чем лучше защищать электрическую сеть гаражного помещения. Вариантов может быть два: предохранители или автоматы. Лучшим решением будет использование автоматических выключателей и устройств защитного отключения (УЗО). Если все-таки будет желание применить предохранители, то подходящим решением будет использование пробок-автоматов. Предохранители с плавкими вставками вовсе не рекомендуется использовать. Связано это с тем, что плавкая вставка может перегореть. Если это произойдет, восстановить подачу напряжения за короткое время не получится. Следовательно, нужно будет покупать новый предохранитель либо пытаться смастерить самодельную вставку с помощью тонкой медной проволоки. Многие люди часто практикуют подобное, даже несмотря на то что это запрещено правилами техники безопасности.

Количество необходимых защитных автоматов и УЗО необходимо рассчитывать исходя из количества групп электропотребления. Для того чтобы сделать освещение гаража, понадобится использовать только один однополюсный автомат. Для розеточной сети нужно несколько УЗО.

Свет в гараже без электричества

Проблемы с электропитанием гаражей бывают трех типов:

• постоянные – нет возможности провести свет в гараж официально, от общей линии электропередач для гаражного кооператива, жилого или промышленного комплекса и т.д.;
• периодические – связаны с отключением электроэнергии в определенное время суток, недостаточным напряжение в сети при «повышенном разборе» (включении электричества в большом числе гаражей одновременно), частыми поломками;
• внезапные – при стихийных бедствиях, обрыве кабеля, аварии на электростанции.

Постоянное автономное питание

Если провести свет в гараж на постоянной основе не получается, необходимо позаботиться о стабильном источнике энергии. Для этого используют:

• солнечные батареи с преобразователем для получения нужного напряжения. Удобно, что в зависимости от используемого контроллера и инвертора можно получить напряжение на 12 и 220 В, то есть использовать галогенные (12 В) и любые другие (на 220 В) лампы;
• ветрогенератор. Их использование рационально в гористых или приморских местностях, на открытых степных пространствах с постоянным ветром;
• бензогенератор с прямой подачей электроэнергии на приборы-потребители или для подзарядки аккумуляторов;
• комплексные варианты.

Еще один интересный способ наладить дневной свет в гараже своими руками – смонтировать световоды. В России представлено, к сожалению, мало компаний, производящих такие системы. Основной поставщик – компания «Соларжи», изготавливающая световоды SolarWay. Они успешно заменяют мансардное окно, при наличии нескольких световодов гарантируют достаточную освещенность помещения.

Устанавливать систему можно на любую крышу, но в железобетонной плите перекрытия потребуется заранее выполнить отверстия, а это делать не всегда удобно. Оптимальный вариант кровли для установки световода – легкая конструкция на каркасе с тонким покрытием (ондулин, металлочерепица, рубероид и так далее. Применение конкретных кровельных покрытий в зависимости от угла наклона крыши рассматривается в тематической статье).

Технические параметры световодов СоларВей представлены в таблице.

Интересно, что даже при устройстве подземного гаража или его расположении под основной частью дома (другого здания) организовать дневное освещение вполне реально: потребуется только увеличить длину световода.

Ценное качество систем освещения с помощью концентрированного и отраженного солнечного излучения – рассеяние светового потока, получение мягкого и естественного света в помещении.

Периодические перебои с электричеством

Обеспечить временное освещение в гараж (12 вольт или 220 В) на время планового или аварийного отключения электроэнергии позволят бензогенераторы, газовые (или на другом топливе) генераторы, аккумуляторы, аккумуляторные лампы.

В первом случае схема подключения предусматривает использование генератора как заменителя основного электроснабжения. Переключение потребления электроэнергии с централизованный сети на генератор используется ручное или автоматическое.

Аналогично используются аккумуляторы: при подключенном централизованном энергоснабжении идет их постоянная дозарядка, при отключении – постепенная разрядка для обеспечения нужного уровня освещенности.

Аккумуляторные лампы – хороший выход для любых случаев проблем с электроэнергией. Будучи полностью заряженными от обычной электросети, они могут использоваться в моменты аварийного или планового отключения электричества, а также для местного освещения в тех зонах помещения, где обычно светильники не нужны.

Внезапные проблемы

Обрыв электролинии, стихийное бедствие, другие форс-мажорные обстоятельства требуют наличия в гараже способов аварийного освещения. Удачно, если получится встроить в основную схему энергоснабжения автоматический переключатель на генератор или аккумуляторы. При этом свет «мигает» и включается снова, запитываясь от альтернативного источника. Если такой возможности нет, под рукой лучше держать аккумуляторную лампу, обычный фонарик или хотя бы свечи со спичками. Их необходимо разместить в помещении так, чтобы при внезапном отключении света можно было добраться до места хранения без риска упасть в смотровую яму или получить ушиб.

Полезный набор для «быстрой» подсветки, чтобы получить напряжение 220 В:

• аккумулятор на 12 В;
• реле;
• провода;
• инвертор (преобразователь).

Делаем проводку в гараже своими руками: схема подключения, электрощиток, заземление и фото

Электроэнергия в гараже – необходимое мероприятие. Она, как минимум, требуется для зарядки аккумулятора.

Кроме того, приходится точить инструменты, сверлить, включать паяльник, осветительные приборы.

Однако присутствие ГСМ, и особенно бензина, предъявляет к электропроводки в гараже особые требования. Сырость и контакт с землей делают проводку опасной в отношении электротравм.

Поэтому, перед тем, как получить гараж с электричеством, следует изучить основные требования безопасности, а также технологические приемы электромонтажных работ, нарушение которых также очень плохо влияет на безопасность.

Типы ламп для гаража и способы расчета количества

Гараж ничем не отличается от других помещений, требующих освещения, поэтому его можно осветить, используя следующие типы ламп:

• лампы накаливания;
• люминесцентные лампы;
• галогенные лампы;
• светодиодные лампы или ленты.

Лампы накаливания не требуют особых знаний в установке и использовании, к тому же обладают доступной ценой. Но есть и ряд отрицательных моментов: они потребляют большое количество энергии, имеют короткий срок службы и неравномерно распределяют свет. Электрики не советуют использовать данный тип ламп в гараже.

Гараж – это строение, в котором окна не предусмотрены, поэтому он является достаточно темным помещением. В таких случаях к вопросам освещения нужно подходить более скрупулезно, ведь оно должно обеспечивать стопроцентную видимость всех уголков гаража. Одним осветительным прибором в гараже не обойтись. Для создания полноценного освещения требуется определить зоны, в которых свет используется чаще, и их необходимо обеспечить качественными светильниками. Поэтому на начальных этапах по работе с освещением необходимо точно определить количество осветительных приборов и провести схематичную разводку.

Для гаража небольших габаритов, например 6 х 3 или 4 х 5 метров рекомендуют устанавливать 4 или 5 осветительных элементов. Например, 2 светильника устанавливают на въезде в помещение, 2 прибора — над стеллажами с верстаком и 1 — над зоной хранения бытовых вещей и запасных частей. В случаях наличия смотровой ямы или подвала необходимо рассмотреть варианты обеспечения освещения и в этих зонах. На въездной части в гараж светильники нужно размещать по боковым стенам, так ка такое расположение создаст равномерное освещение и в темное, и в светлое время суток, что облегчит въезд автомобиля в помещение.

Зона, где располагаются стеллажи с запасными частями, инструментами и верстаком, называется верстачной. Для обеспечения освещения в этой зоне главным фактором являются габариты станка. Если верстак небольшой — достаточно одного светильника, в других случаях нужно рассмотреть варианты дополнительной установки светильников. Бывалые мастера гаражного промысла советуют в верстачной зоне монтировать два светильника: общего и специального назначения.

Для освещения складской зоны рекомендуется обеспечить освещение каждого яруса. Для этого на каждом стеллаже устанавливают несколько маломощных осветительных приборов, которые создают прекрасную видимость каждого элемента стеллажа.

Как организовать автономное освещение

В любом электроснабжении время от времени происходят сбои. Чтобы в такие моменты не остаться в гараже без света, очень неплохо в дополнение к основному организовать и автономное освещение. В качестве источника питания можно использовать отслуживший свой срок аккумулятор, который стартер уже не тянет, или который имеет пониженную емкость, но вполне работоспособен.

Питать же им можно те же 12-вольтовые светодиодные лампы или ленту. Эти приборы исключительно экономичны и при этом обеспечивают качественное освещение гаража, так что даже старенького аккумулятора хватит на десятки часов.

Светодиодные бытовая и автомобильная лампы на 12 В – идеальный источник автономного освещения в гараже

Автономное освещение в гараже можно сделать как стационарным, расположив несколько светодиодных ламп в нужных местах, так и переносным. Во втором случае достаточно одной лампы на гибком кабеле, которую можно носить по гаражу и вешать там, где она необходима в данный момент.

Интересным вариантом в переносной конструкции для автономного освещения гаража может стать фонарь, в котором использована автомобильная лампа с цоколем H4. Её устанавливают в комбинированные фары дальнего и ближнего света, а значит, поставив обычный переключатель, можно выбирать желаемую мощность и направленность света (рассеянный/направленный).

Автомобильная лампа дальнего/ближнего света с цоколем Н4

Выбор ламп для гаража

Для гаражного освещения можно использовать лампы накаливания, галогенные, люминесцентные и светодиодные источники света. Они различаются принципом работы, потребляемой мощностью и величиной светового потока на 1 Вт энергии.

Накаливания и галогеновые

Лампы накаливания работают за счет сильного разогрева вольфрамовой нити. Этот металл обладает высоким удельным сопротивлением, поэтому при прохождении электрического тока интенсивно выделяет тепло. Раскаленная нить излучает свет.

Преимуществами ламп накаливания являются их низкая стоимость, отсутствие мигания при запуске, независимость от температуры воздуха и количества включений. К недостаткам относятся большое энергопотребление (40-100 Вт), низкий коэффициент полезного действия, короткий срок службы (до 1000 часов) и потеря яркости свечения со временем. Свет от вольфрамовой лампы имеет теплый приятный оттенок, светоотдача от 1 Вт мощности составляет 7-15 Лм.

Галогеновые (галогенные) лампы также действуют за счет разогрева металлической нити. Запаянная колба устройства заполнена газообразным йодом или бромом. Газ позволяет повысить температуру нити, увеличить светопередачу и продлить срок службы изделия. Реакция галогенов с вольфрамом препятствует интенсивному испарению металла и снижению яркости свечения из-за конденсации его паров на стенках колбы.

К минусам относятся сильный нагрев колбы и чувствительность к частому включению. Как и стандартные лампы накаливания, они могут давать теплый свет, хотя несколько уступают им в качестве цветопередачи. Светоотдача составляет 15-22 Лм/Вт.

Люминесцентные

Принцип работы люминесцентных (газоразрядных) приборов основан на прохождении дугового разряда и свечении люминофора под действием УФ-излучения. Разница потенциалов на внутренних контактах колбы приводит к образованию дуги. Слой люминофора преобразует ультрафиолетовое излучение разряда в видимый свет.

Газоразрядные приборы потребляют в 4-5 раз меньше, чем лампы накаливания. Каждый ватт мощности отдает 40-60 Лм. Средняя длительность службы прибора — 6000-8000 часов. Из-за низкого индекса цветопередачи (60-80%) люминесцентные источники излучают преимущественно холодный цвет. Частое включение-выключение приводит к поломке встроенного пускоразрядного оборудования.

Помимо инертного газа, в герметичной колбе содержатся пары ртути, поэтому такие приборы нельзя утилизировать вместе с другим мусором.

Светодиодные

Яркое освещение плюс экономность.

В лампах этого типа установлены светодиоды, преобразователь (драйвер), радиаторы охлаждения платы и рассеиватель. При подаче питания происходит соприкосновение двух полупроводников, при контакте которых возникает световой поток.

Светодиодные (LED) источники нечувствительны к тряске, перепадам напряжения, холоду и повышенной влажности. За счет хорошей цветопередачи (80-90%) эти лампы могут излучать как холодный, так и теплый свет. Подобрать цветовую температуру можно по маркировке изделия:

• warm white (WW) — это теплый белый свет, его спектр цветности — от 1800 до 3300 Кельвинов (К);
• neutral white (NW) — естественный белый, его цветовая температура — от 3300 до 5000 К;
• cool white (CW) — холодный белый, излучается лампами со спектром от 5000 К.

Для нежилых помещений подходят светодиоды с цветностью от 3300 К. Холодный свет бодрит и настраивает на работу, но часто вызывает дискомфорт. Для длительной работы в гараже рекомендуется выбрать нейтральные источники.

Светодиодные источники являются самыми дорогими из перечисленных. Цена компенсируется низким энергопотреблением (4-14 Вт) и длительным сроком службы (15000-25000 часов). Светоотдача диодов достигает 100 Лм/Вт. Этот показатель определяется качеством лампы и величиной напряжения на источнике питания.

Сравнительная таблица потребляемой мощности для ламп различного типа.

Световой поток, Лм	Накаливания, Вт	Люминесцентные, Вт	LED, Вт
250	20	5	3
400	40	8	4
700	60	15	10
950	75	19	11
1300	100	26	14
1800	150	36	20

Ввод питания

На вводе устанавливается распределительный щиток. В некоторых случаях он монтируется с внешней стороны здания, что может быть обусловлено особенностями подвода электросети к гаражу.

«> «> «> «> «> «>

Обычно щиток монтируют рядом со входом для удобства отключения при уходе из объекта. Щиток должен позволять разместить все требующиеся защитные и распределительные приборы. В щитке также размещается прибор учета электроэнергии (счетчик), если гараж находится на территории гаражного кооператива. На загородных участках обычно используется один счетчик на все постройки.

Щиток можно сделать своими руками из профиля и листового металла или приобрести готовое изделие.

План расположения электрооборудования

На плане гаража выполняется план расположения электрооборудования. На плане указывают всю аппаратуру с кабелями, идущими к ним. Если используются распаячные коробки, то тип, длина и сечение кабеля указываются отдельно для каждого участка. Возможен вариант монтажа, при котором все кабеля приходят на клеммник в электрощит. Это повышает надёжность, но увеличивает расход кабелей.

Возле опусков указывают длину кабеля, а возле розеток, выключателей и светильников настенного исполнения отмечают высоту установки.

Как подключить

Самостоятельно лезть в наружные сети не рекомендуется. Если гараж находится в кооперативе, тогда необходимо обратиться в правление. Оно поручит данную работу опытному электрику. В случае электрификации обособленного помещения, желательно доверить процесс специалистам. Это ответственное мероприятия, требующее индивидуального подхода. Кроме того, вероятно, придется согласовывать подключение:

• с владельцами соседних гаражей;
• организациями – владельцами коммуникационных линий, проходящих поблизости;
• возможны другие условия.

То есть, внешнюю линию нужно делегировать тем людям, которые в этом разбираются. А на внутренних работах, если необходимо, можно сэкономить.

Как проложить проводку к светильникам

Прежде чем мы начнем разбираться с проводкой освещения гаража, имеет смысл поговорить о схеме подключения осветителей.

Общее освещение можно подключить к одной линии и на один выключатель, хотя если правую и левую стороны гаража включать раздельно, то это позволит существенно сократить расход электроэнергии. Это особенно актуально при использовании ламп накаливания.

Поскольку общая мощность осветителей довольно высокая, в качестве выключателя лучше использовать автомат с относительно небольшим номинальным током. Это не только обеспечит длительную безаварийную работу системы, но и защитит от пожара при коротком замыкании.

Автомат на ток отсечки (срабатывания) 16 А

Для локальной подсветки рабочих мест нужны, конечно, отдельные выключатели. Если мощность ламп такой подсветки невелика, то можно обойтись обычными выключателями. Все коммутационные устройства лучше разместить на главном распределительном щите. Исключение может составлять лишь выключатель у верстака, включающий его подсветку. На этом же щите устанавливается понижающий трансформатор для питания освещения смотровой ямы. Он должен включаться по напряжению 220 В отдельным выключателем, размещенным тоже на щите.

После выключателей все линии освещения заводятся на общий автомат и УЗО – устройство защитного отключения (сейчас оно называется ВД – выключатель дифференциальный). Ток утечки на срабатывание такого выключателя должен быть не более 15 мА, а лучше 10.

Дифференциальный выключатель (УЗО) с током утечки 10 мА

Хорошим вариантом будет установка дифференциального автомата (дифавтомата), который представляет собой УЗО и автомат в одном корпусе. В этом случае от обычного автомата можно отказаться. Ток утечки дифавтомата выбирается такой же – 15, а лучше 10 мА.

Дифференциальный автомат с током срабатывания 16 А и током утечки 10 мА

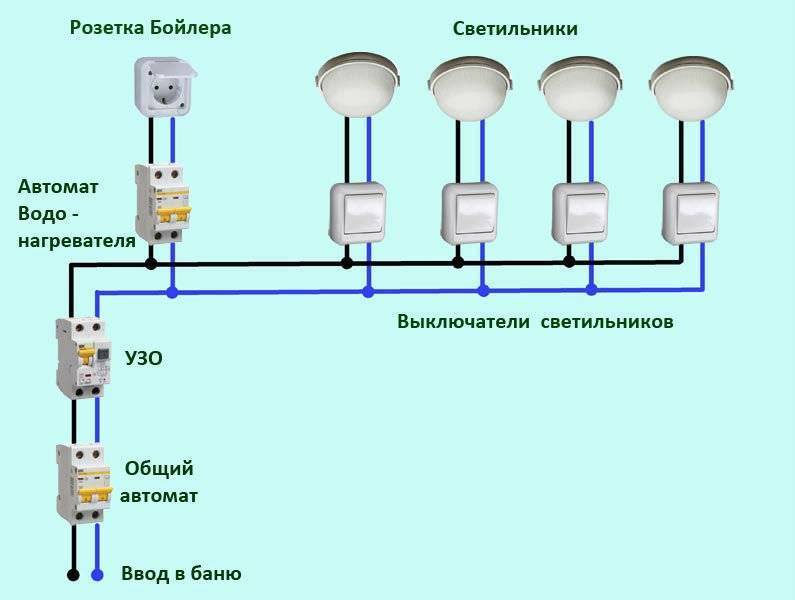

Пример схемы подключения автоматов в гаражном щите вы можете видеть ниже. Он условный и довольно обобщенный. Подкорректируйте его под свои нужды.

Пример схемы

А теперь перейдем непосредственно к проводке освещения гаража. Оптимальным решением в плане безопасности и надежности станет кабель ВВГнг-LS в двойной виниловой изоляции с медными жилами. Сечение жил необходимо выбирать в соответствии с общей мощностью ламп, им питаемых.

Кабель ВВГнг выпускается различного сечения и с разным количеством жил

Если стены гаража оштукатурены, то лучше сделать скрытую проводку, проложив кабель в штробу в штукатурке. Если толщина этой штукатурки позволяет, то можно уложить кабель, предварительно «одетый» в гофрированный ПВХ-шланг (рукав) – это не только обеспечит повышенную надежность и безопасность, но и позволит в случае аварии легко заменить кабель, просто вытащив старый и продев сквозь шланг новый.

Если стены в гараже голые, то кабель в этой же гофре можно проложить поверху, использовав для крепления скобы, дюбель хомуты или другой крепёж

Здесь в качестве держателя используется стандартный держатель ПВХ труб

На этом, я думаю, можно закончить. Теперь ты знаешь, как сделать правильное освещение в своем гараже и, я уверен, справишься с этой задачей без посторонней помощи.

Итог

В итоге стоит уделить немного внимания технике безопасности. При выполнении работ в обязательном порядке нужно придерживаться приведенных ниже требований.

Не нужно торопиться, ведь главное при работе с электричеством – это безопасность.
Любые манипуляции, связанные с электрическим током (даже банальная замена лампочки или розетки), должны проводиться только в отсутствие напряжения

С этой целью можно выкрутить пробки (если вы до сих пор их используете) или же автоматы на распределительном щите.
Для высотных работ следует использовать козлы или помосты (никаких бочек, стульев, установленных на столы, и тому подобных сооружений).
Обувь с одеждой должны быть максимально комфортными, чтобы движения тела не были затруднены.
Используемые инструменты должны быть целыми и – что более важно – с изолированной рукоятью. То же касается и электрического оборудования.

И помните: если правильно проложить проводку, то она гарантировано прослужит вам как минимум 30 лет.
