Как сделать котельную в гараже

Требования к помещению для установки газового котла в частном доме

В соответствии с нормативами СНиП 42-01 и МДС 41.2-2000, помещение, в котором устанавливается газовый котел, должно соответствовать таким минимальным параметрам:

• площадь помещения – более 4 квадратных метров;
• высота потолка – не менее 2,5 м;
• объем помещения – не менее 15 м 3 (при размещении на кухне существуют отличия, описанные ниже);
• наличие двери с шириной дверного проема не менее 800 мм, согласно пожарной безопасности дверь должна открываться наружу;
• наличие под дверью зазора не менее 20 мм;
• наличие естественного освещения (через окно) из расчета 0,03 м 2 площади остекления на каждый 1 м 3 объема помещения (например, для комнаты объемом 15 м 3 площадь остекления – 0,03*15 = 0,45 м 2 );
• наличие в котельной вентиляции из расчета – вытяжка в объеме 3-х кратного воздухообмена в час, приток воздуха – объем вытяжки + воздух необходимый для сгорания газа (если котел с открытой камерой сгорания. При наличии закрытой камеры сгорания воздух для горения забирается не с помещения, а через коаксиальный дымоход);
• стены, ограждающие помещение от соседних, должны иметь предел огнестойкости не менее 0,75 ч (REI 45) или быть покрыты конструкцией с таким же пределом огнестойкости, предел распространения огня должен быть равен нулю (негорючие материалы);
• пол в помещении – горизонтально ровный, из негорючего материала.

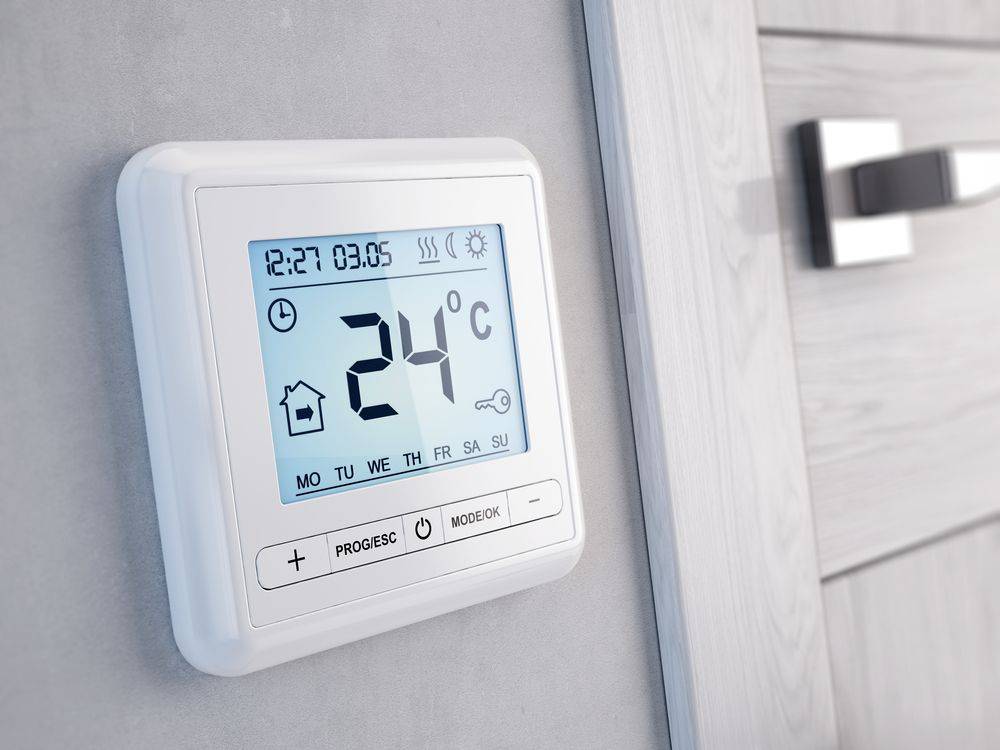

Как выбрать комнатный термостат и экономить до 30% в месяц на отоплении

Актуальные нормы для установки котла на кухне

Согласно МДС 41.2-2000 на кухне разрешается устанавливать котлы мощностью до 60 кВт. Работники газовой службы часто могут ссылаться на другие нормативы, где указана максимальная допустимая мощность 35 кВт, поэтому перед установкой котла мощностью 35÷60 кВт проконсультируйтесь с местной газовой службой. Учитывается только мощность отопительного оборудования, другие газовые приборы в расчет не берутся.
В остальном, помимо вышеперечисленных требований к отдельному помещению, при размещении на кухне существуют некоторые отличия:

• минимальный объем помещения – не менее 15 м 3 + 0,2 м 3 на каждый 1 кВт мощности котлоагрегата (например, при установки котла мощностью 24 кВт объем помещения равен 15+0,2*24 = 19,8 м 3 );
• окно должно быть открываемым или оснащаться форточкой;
• наличие необходимого для притока воздуха зазора в нижней части двери сечением не менее 0,025 м 2 (Сечение = Ширина*Высоту).

Правильная организация пристройки под котельную

Если выделить отдельное помещение под котельную невозможно, а устанавливать котел на кухне не хочется, котельную просто пристраивают к внешней стене дома. Также пристройки актуальны в деревянных домах, когда после обеспечения стен огнеупорной конструкцией, размеры комнаты не будут соответствовать минимальным нормам. К пристройке применяются те же требования, что и для стандартных помещений под котельную, но с некоторыми дополнениями:

• пристройка должна быть официально оформлена, без регистрации газовая служба попросту не допустит подключения;
• пристраивается котельная к глухой стене, на расстоянии не менее 1 метра до ближайших окон и дверей;
• стены пристройки не должны быть связаны со стеной дома;
• стены пристройки и стена самого дома должны соответствовать пределу огнестойкости не менее 0,75 ч (REI 45).

Основные требования к помещению для установки отопительного газового оборудования

Требования к помещению для установки отопительного газового оборудования

Первое на что стоит обратить внимание – такое оборудование в частном доме рекомендуется не устанавливать. Идеально, если для этих целей сооружено отдельное здание. Но это возможно не во всех случаях, поэтому можно ограничиться нежилой комнатой

Отличный выход из ситуации – обустройство отопительного помещения в подвале. Но это возможно только при наличии частного дома, который состоит всего из одного этажа

Но это возможно не во всех случаях, поэтому можно ограничиться нежилой комнатой. Отличный выход из ситуации – обустройство отопительного помещения в подвале. Но это возможно только при наличии частного дома, который состоит всего из одного этажа.

Основные правила выбора помещения под котельную:

• Потолки должны иметь высоту более 2.1 м;
• Дверной проем больше 0.7 м;
• Для установки 1 единицы оборудования площадь помещение должна быть не меньше 4 м2;
• Поверхность стен комнаты ровная и покрытая штукатуркой (отделка должна осуществляться пожаробезопасными материалами);
• Ровное напольное покрытие из негорючих материалов;
• Оконный проем должен быть пропорциональный размерам комнаты: 30 см2 оконной поверхности на 1000 см3 объема комнаты.

В котельной должен присутствовать доступ к дымоотводу достаточного диаметра, контур заземления и подвод воды.

Схема установки котла

В доме частного использования правила не запрещают устанавливать определенные виды котлов – можно смело выбирать подходящий. Также нет ограничений относительно места расположения помещения для обустройства котельной. Можно спокойно планировать еще с момента проектирования дома установку большого отопительного оборудования на газе в предназначенной для этих целей пристройке, из которой возможно отопление не только жилых помещений, но и гаража, подсобки и др.

Отработанное топливо

Отработанное машинное масло тоже может стать отличным топливом для специального котла. Данный метод привлекает своей экономичностью, поскольку расходы на топливо предельно сокращаются. Всего литр топлива уходит на час. При этом необходимо помнить один важный момент: масло обязательно нужно очищать перед использованием. Есть специальные топливные установки, где оно и проходит очистку. Установку с котлом на отработке собирают самостоятельно.

Посмотрите на схеме: совсем не так сложно разобраться в устройстве такой системы и сделать ее своими руками. Если сложно представить все наглядно, можно дополнительно посмотреть содержательное видео.

Организовываем котельную в гараже

Далее предлагаем узнать, как осуществляется организация котельной в гараже.

Планировка размещения

Газовый котел лучше устанавливать в отдельной постройке, площадь которой составляет не меньше четырех квадратных метров. Есть требование и к потолкам – они должны быть более двух метров. Что касается ширины двери, ее размер должен составлять 80 сантиметров и выше. Помимо этого, комната должна вентилироваться и иметь окно, которое бы обеспечивало в помещении естественное освещение днем.

Котельную рекомендуется делать в относительном отдалении от жилого дома по нескольким причинам. Во-первых, чтобы шум от работы не мешал домочадцам. Во-вторых, котельная относится к пожароопасным объектам.

Подготовительные работы

Прежде всего, стены в гараже нужно отделать с помощью жаропрочного материала. При необходимости монтажа дымохода трубу выводят выше уровня крыши гаража, приблизительно на один метр. Кроме того, стоит учитывать, какое число изгибов присутствует на трубе. Так, чем меньше эта цифра, тем лучше, так как в ином случае вещества, которые выделяются в момент горения, станут оседать на секциях. Как правило, чтобы обустроить дымоход, берется труба с диаметром от 130 миллиметров.

Место крыши, где происходит соединение с дымоходом, нужно защитить с помощью огнеупорного материала. Берут что-то наподобие оцинкованной стали.

Обустройство вентиляции

Чтобы обеспечить безопасную эксплуатацию котельной в гараже на собственном участке, потребуется позаботиться о наличии добротной вентиляционной системы, которая бы справлялась с удалением из помещения вредных газов.

Расчет мощности вентилятора проводится по следующей формуле:

М = (SxHx12) + 30 %

• М – мощность вентилятора;
• S – площадь постройки;
• H – высота постройки.

Данная формула включает в себя тот момент, что обновление воздуха в комнате осуществляется, в среднем, за 12 часов, причем минимальный запас мощности оборудования оценивают в 30 %.

Монтаж отопительного котла в гараже

В гараж чаще приобретают котлы настенного или напольного типа. Устанавливается оборудование на подставку из кирпича (бетона).

Котел закрепляют по уровню горизонтали и вертикали. Стены и прочие предметы в комнате должны находиться на удалении 30-50 сантиметров от устройства.

Подключение прибора к газу и воде

После того, как монтажные работы закончатся, котел подключают к газо- и водопроводу. Воду подводят к оборудованию, стоящему на полу сверху или сбоку. В варианте с настенным котлом коммуникации подводят к поперечной стороне.

Также остальные составляющие устройства подлежат установке. В той ситуации, если для помещения нет необходимости в приобретении электрического насоса, трубы кладут с наклоном в пять миллиметров (на один метр длины). Иначе возникнут трудности с циркуляцией в отоплении.

Запуск системы и тестирование

После окончания манипуляций по подключению устройства к системе водопровода котел запускают с целью проведения проверки на герметичность соединений. В том случае, если пробный запуск завершился положительно, котел подключают к газопроводу.

Как самостоятельно сделать электрокотел

Электрические котлы отопления для гаража можно использовать даже в самых дальних поселках, где не проведен газ. К тому же такие устройства владельцы гаражей устанавливают, как самые надежные в плане пожарной безопасности.

При всем многообразии промышленных электрических котлов, их стоимость не позволяет приобрести его всем желающим. Поэтому многие предпочитают изготавливать изделия своими силами.

Основными элементами устройства являются:

• ТЭН – элемент, превращающий электрическую энергию в тепловую. Представляет собой трубчатый электронагреватель.
• Котел. Его можно изготовить из стальной трубы или другой металлической емкости.
• Дополнительное оборудование. К нему относятся всякие датчики, регуляторы, которые облегчают эксплуатацию электрического котла.

Принцип работы оборудования заключается в следующем:

• ТЭН нагревает теплоноситель, которым обычно служит вода, обогревающая отопительные радиаторы.
• В этой системе используется, как и в других, принудительная циркуляция с применением насоса или естественная.

Самым простым вариантом конструкции электрокотла является монтаж ТЭНа в саму систему отопления. В этом случае необходимо, чтобы труба, в которую встроен ТЭН, была съемной и имела немного больший диаметр, чем остальные трубы. Это нужно для облегчения проведения ремонта в случае засорения элемента.

Инструкция по изготовлению небольшого, отдельно стоящего электрического котла состоит в следующем:

• Берется стальная труба длиной полметра, диаметром 219 миллиметров. В этом случае, чем меньше котел, тем работает он лучше. Не стоит греть лишнюю воду и затрачивать лишнюю электроэнергию.
• Стальными крышками труба герметично заваривается с двух сторон.
• В верхней крышке сверлится отверстие для установки отводной отопительной трубы, по которой будет двигаться горячая вода к радиаторам.
• Внизу котла с боку просверливается отверстие, куда будет подсоединяться труба с охлажденной водой.

Устройство электрического котла

• ТЭН можно вмонтировать в нижнюю крышку котла, или установить сбоку со стороны противоположной от патрубка, куда идет охлажденная вода. Второй вариант более надежен.
• Работать такой котел может круглосуточно, а при установке в его конструкцию дополнительного автоматического оборудования, можно спокойно поддерживать необходимый уровень температуры. Выставляется она с помощью регулятора температуры, который защищает котел от перегрева.
• Установка автоматики дает возможность хорошей экономии электроэнергии.

Изготовление электрического котла своими силами позволяет сберечь достаточно средств. Но необходимо подойти к самому процессу изготовления очень ответственно, это связано с водой, которая иногда протекает.

Как обустраивается котельная в гараже частного дома, хорошо показывает видео. Теплый гараж – гарантия комфорта проведения в нем работ по обслуживанию своего автомобиля.

Организовываем котельную в гараже

Сложности при подключении к газовой сети

Проще всего будет, если программа газификации включает жилое строение, при котором или рядом с которым стоит гараж. Участки в черте крупных городов или поблизости получат газ с большей долей вероятности. Прямых законных запретов на то, чтобы провести газ в гараж нет в принципе — как для использования газовых котлов, так и для применения других приборов.

При этом теоретические основания для отказа все же есть. Ими выступают специфика местности и расстояния.

Подключение изолированного надела сопровождается препятствиями, но владелец в любом случае обладает правом прокладывать газ к своей недвижимости

Присоединение неготовых сооружений к газовым сетям сопровождается непреодолимыми сложностями. Если на месте новой постройки была старая и уже газифицированная, и прокладывать ветку не нужно, понадобятся изменения в существующую проектную документацию на объект.

Схематический план выдаст бюро техническое инвентаризации (БТИ) местной административно-территориальной единицы. Проблема состоит в том, что на чертеже должна быть площадь, а обмер БТИ проводит только после предъявления прав собственности на новое помещение.

Базовые требования к системе отопления

В первую очередь надо обозначить все ключевые требования, предъявляемые к отоплению в гаражном помещении. Перечислим основные факторы.

Важно сделать отопительную систему надежной, гарантировать ее устойчивость к резким температурным колебаниям. Разумеется, в большинстве гаражей не осуществляется постоянный обогрев

Следовательно, система будет сначала нагреваться, а затем сильно охлаждаться

Это существенные дополнительные нагрузки. Нужно учесть, что высока вероятность частых перебоев с электричеством. Здесь мы имеем дело не с жилым помещением, а с гаражом. И электрическая система отопления должна быть адаптирована к более сложным условиям. Оптимальное решение – ориентировать отопительную систему на функционирование в автоматическом режиме. Обязательно должна срабатывать в любой аварийной ситуации автоматическая система блокировки. Безопасность, особенно в гаражном помещении, играет огромную роль. В данном помещении хранят ГСМ, колеса и всевозможные запасные детали, комплекты шин

Разумеется, тут особенно важно тщательно соблюдать правила пожарной безопасности. Желательно продумать эффективность отопительной системы

Тут следует постараться соблюсти баланс производительности и стоимости, чтобы отопление было целесообразным с экономической точки зрения.

Следовательно, система будет сначала нагреваться, а затем сильно охлаждаться. Это существенные дополнительные нагрузки. Нужно учесть, что высока вероятность частых перебоев с электричеством. Здесь мы имеем дело не с жилым помещением, а с гаражом. И электрическая система отопления должна быть адаптирована к более сложным условиям. Оптимальное решение – ориентировать отопительную систему на функционирование в автоматическом режиме. Обязательно должна срабатывать в любой аварийной ситуации автоматическая система блокировки. Безопасность, особенно в гаражном помещении, играет огромную роль. В данном помещении хранят ГСМ, колеса и всевозможные запасные детали, комплекты шин

Разумеется, тут особенно важно тщательно соблюдать правила пожарной безопасности. Желательно продумать эффективность отопительной системы

Тут следует постараться соблюсти баланс производительности и стоимости, чтобы отопление было целесообразным с экономической точки зрения.

Котел отопления в гараже должен работать максимально эффективно. Для этого надо обязательно свести к минимуму потери тепла в помещении. Только так можно добиться лучшего результата. Строение качественно утепляется, устанавливается продуманная вентиляционная система. Также стоит учесть и оптимальную температуру прогревания гаража. В данном помещении не надо добиваться показателей в 18-20 градусов, как в жилом доме. Вполне достаточно, если столбик термометра поднимется до отметки в 5-10 градусов тепла.

В роли топлива для котлов используют твердое и жидкое топливо, газ. Можно обустроить водяную, электрическую отопительную систему.

Порядок получения ТУ

Технические условия на газообеспечение нежилого строения выдаются газовой службой местного региона. Кроме заявления необходим ниже представленный перечень документов, чтобы получить ТУ на газификацию:

• Документы о праве собственности на участок;
• Официальный документ, подтверждающий личность либо правомочность представителя;
• План территории, на котором расположено строение с привязкой к топографическим картам;
• Согласие газоснабжающей организации;
• Техпаспорт;
• План нежилого помещения, а также вентиляционных и дымовых каналов.

При выдаче технических условий заявитель получает следующие сведения:

• Название компании, предоставляющей услуги;
• Параметры изменения давления в точке соединения с основной газовой сетью;
• Адрес и план участка;
• Параметры расхода газа (min и max значения за час);
• Описание особенностей объекта и максимально разрешённый объём использования газа.

При предоставлении технических условий и отказа уполномоченной организации от своевременного подключения заказчик вправе обратиться в суд. Не стоит менять планы, велика вероятность, что судебные органы встанут на сторону владельца недвижимости. Также и отказ в выдаче технических условий при отсутствии у исполнителя мотивированного отказа можно оспорить в судебных инстанциях.

Этапы монтажа

Для обеспечения безопасной работы котельной в гараже важно установить качественную вентиляционную систему, способную удалить из помещения все вредные газы. Для этого надо правильно оценить необходимую производительность вентилятора

Расчет его мощности можно провести по такой формуле: М = (SxHx12) + 30%, где М — мощность вытяжки; S — площадь помещения; H — высота гаража. При этом формула учитывает, что полное обновление воздушного объема должно обеспечиваться за 12 часов, а минимальный запас мощности установки оценивается в 30%.

Конструкция отопительного котла может быть одноконтурной и двухконтурной. В первом случае теплоноситель, нагреваемый в котле, предназначен только для отопления помещения, а потому циркулирует по замкнутой системе с радиаторами. В двухконтурном варианте предусматривается дополнительная сеть для получения горячей воды или отведения теплоносителя для обогрева другого помещения, дома.

Котельная в гараже при желании владельца вполне может быть смонтирована своими руками, но с использованием стандартного оборудования. При установке газового котла проект обязательно должен быть согласован с соответствующими органами. Обустройство системы должно производиться с учетом технических и противопожарных требований. После осуществления всех этих этапов можно долгие годы пользоваться установленным оборудованием и наслаждаться тем безусловным комфортом, которое оно подарит.

Виды котлов для обогрева гаража

Для временного отопления гаража выпускаются самые разные модели обогревателей, которые могут работать:

На дизельном топливе. В таких аппаратах есть две основных камеры:

1. для топлива;
2. для его сгорания.

Через форсунку в камеру поступает солярка. Нагнетающий воздух вентилятор, обеспечивает процесс горения, что требует для его работы наличия небольшого количества электроэнергии.

Воздух нагревается и поступает в теплообменник, потом распространяется по всему помещению. Через дымоход удаляются продукты горения.

Таким устройством можно достаточно быстро прогреть гараж, где отсутствует теплоизоляция. Аппарат компактный, устанавливать его можно в любом месте.

Дизельный обогреватель для гаража

На отработанном масле. Для гаража это одно из популярных устройств обогрева, работающего на самом дешевом виде топлива – отработанном масле. Общий вид такого котла, изготовленного своими руками, показан на фото.

Котел, работающий на отработанном масле

Преимуществами такого устройства являются:

1. минимальные затраты на изготовление;
2. низкая стоимость топлива;
3. небольшое количество деталей облегчает ремонт, эксплуатацию и уход за котлом;
4. обладает устойчивостью к механическим повреждениям;
5. образует минимальное количество гари на элементах – отработанное масло сгорает почти все, что уменьшает образование нагара на трубе для отвода дыма;
6. помещение быстро прогревается, что увеличивает экономический эффект;
7. наносит минимальный вред окружающей среде.

К недостаткам котла на отработке можно отнести:

1. необходимость свободного пространства вокруг устройства, для обеспечения пожарной безопасности;
2. существуют лишь напольные варианты;
3. должна быть хорошая вентиляция помещения;
4. дымоход должен быть длиной не менее четырех метров;
5. необходима тщательная чистка самой печи и дымохода;
6. использование котла длительный срок способствует быстрому его износу.

На сжиженном газе. Конверторный газовый обогреватель состоит из камеры сгорания, которая соединена с баллоном сжиженного газа. Необходимый для процесса горения воздух поступает через коаксиальный воздуховод, а через дымоход удаляются продукты сгорания. Для работы такого прибора электроэнергия не требуется.

Баллон для сжиженного газа

В современных керамических моделях газовых обогревателей встроены датчики горения. Если по какой-то причине пламя погаснет, подача топлива автоматически прекращается, что уровень безопасности прибора значительно повышает.

Наличие универсального клапана позволяет подключить прибор без проблем к газовой сети. Аппарат комплектуется термостатом, позволяющим изменять температуру прогрева воздуха и этим экономить расход топлива.

Хотя цена агрегатов, которые работают на сжиженном газе, довольно большая, умеренный расход топлива окупает эти затраты в течение первых двух месяцев эксплуатации. Для гаражей, которые прогреваются лишь периодически, газовые обогреватели — лучший выбор.

На инфракрасном излучении. Такие устройства работают от сети электроэнергии. Лучи, которые исходят от дефлектора, нагревают места, куда они направлены, а затем тепло распространяется от этой поверхности по всему помещению.

Инфракрасный обогреватель

Инфракрасный обогреватель можно размещать на потолке, а его лучи направлять на пол, что позволяет достаточно быстро прогреть помещение. Расход энергии при этом намного ниже, чем от обычных электронагревательных приборов.

Для обогрева воздуха в гараже до 20 градусов достаточно использовать устройство мощностью 100 Вт на один квадратный метр, а для поддержания автомобиля в рабочем состоянии достаточно разместить над его капотом модель мощностью в 50 Вт.

На электричестве. Это самый распространенный тип обогревателя для гаража. Они бываю двух типов:

1. тепловентиляторы, сочетают в себе нагревающуюся спираль и вентилятор, который распространяет горячий воздух по помещению;
2. агрегаты с циркуляцией масла внутри корпуса. В этом случае масло играет роль теплоносителя, который аккумулирует и постепенно отдает тепло.

Такие обогреватели просты в эксплуатации, устанавливать их можно в любом подходящем месте и подключить к электросети. Встроенный термостат позволяет регулировать нагревание воздуха в гараже. Недостатком агрегата является высокая плата за электроэнергию.

Сущность проблемы

По своей сути, любой гараж представляет собой подсобное помещение (как правило, отдельно стоящее) складского типа, но в котором находится автомашина и вещества, относящиеся к легковоспламеняющейся категории. Эти обстоятельства вызывают появление повышенных требований к пожарной безопасности. Естественно, что возникает вопрос, а можно ли вообще разместить котельную в гараже?

Решая данный вопрос, следует разобраться в том, что такое котельная и для чего она устанавливается. Возможна постановка нескольких задач. Чаще всего под понятием гаражная котельная подразумевается котел для обогрева только самого помещения, но иногда котельная в гараже выполняет функции источника теплоносителя для отопления частного дома. Если в первом случае используется небольшой стандартный котел различного типа, то во втором нужны достаточно большие площади и специальное разрешение.

В любом случае, гараж с котельной не запрещается нормативными документами. В то же время он должен соответствовать всем техническим и противопожарным требованиям. Необходимость составления проекта и согласование его с соответствующими организациями зависит от типа и мощности оборудования, вида потребляемого топлива и подключения к централизованным магистралям.

Что учесть при строительстве гаража?

Также стоит учитывать, что гараж довольно быстро наполнится всякими полезными вещами – инвентарь для работы в саду, детские велосипеды, газонокосилка, прицеп, а также огромное количество других, без которых жизнь потеряет всякий смысл. Конечно, многие захотят обзавестись и верстаком с приличным набором инструментов. Ну а когда все это поместится в гараже, места для машины наверняка просто не останется. Именно поэтому имеет смысл обзавестись гаражом на две машины или же гаражом с дополнительным хозяйственным блоком. Причем желательно чтобы вход в гараж открывался не из дома. Да, это привлекательно и удобно – в ветреную октябрьскую погоду попасть в гараж, даже не выходя на улицу. Вот только очень часто каркасные гаражи пропитаны такими не слишком приятными запахами, как ароматы ГСМ, краски, выхлопных газов или просто бензина. Ну а при каждом открывании двери из дома в гараж, часть этого аромата будет распространяться по дому. Не слишком приятная перспектива, не правда ли? Кроме того, при открывании дверей часть тепла из каркасного дома переходит в гараж, что также не всегда хорошо.

Про гараж, расположенный в подвале, также будет лучше забыть. Конечно, на проектах это смотрится очень хорошо – не нужно выделять лишнего места под постройку, да и окружающего пейзажа гараж портить не будет. Вот только при таянии снега и после дождя гараж будет буквально заливаться. И поделать с этим ничего нельзя. Кроме того, зимой спуск в гараж очень часто покрывается наледью. В такой ситуации вытащить машину из гаража вы сможете только при помощи трактора или хотя бы лебедки. Стоит ли испытывать такие проблемы? Не проще ли будет просто построить наземный гараж?
