Крепление профилированного листа
В простых конструкциях профнастил монтируется с внешней стороны распашных ворот. Более сложный и тяжелый, но красивый и аккуратный вариант предусматривает обшивку с двух сторон. Накладка листов производится с обязательным перекрыванием соседних полотен на одну общую волну.
Закрепление осуществляется при помощи специальных кровельных саморезов под шестигранную биту с шайбой и резиновой прокладкой. При этом вкручивание крепежа производится не только в раму по периметру, но и во все горизонтальные и диагональные перемычки.
Крестообразные перемычки.
Рекомендуемый шаг между крепежными метизами — 80-100 мм. Вместо саморезов можно использовать заклепки с возможностью установки с одной стороны при помощи специального инструмента. Это обойдется дороже, но позволить избежать коррозии крепежа и возможного образования ржавых потеков со временем.
Требования к воротам и заборам
Современные заборы и ворота должны отвечать таким требованиям:
- защита участка от несанкционированного проникновения;
- защита участка от продувания, уличного шума;
- ограничение территории, обозначение места для заезда транспорта.
Основное назначение забора и ворот – обеспечение безопасности, поэтому к прочности и надежности конструкции предъявляются особые требования. Ограда также должна соответствовать особенностям ландшафтного дизайна и стиля экстерьера дома, быть практичной и простой в обслуживании. Из большого ассортимента материалов, которые могут использоваться для устройства ограждений и ворот, наиболее востребован профнастил. Это холодногнутый стальной лист с гофрированной поверхностью и цветным полимерным слоем, который отличается стильным внешним видом, прочностью, долговечностью и относительно невысокой стоимостью.
Структурные элементы конструкции
Предварительное проектирование и подбор оптимальных габаритов будущих ворот, от которых напрямую будет зависеть общий вес конструкции, – залог качественного и продолжительного срока службы. Составные детали подбираются с учетом общего веса, ширины проема и высоты облицовочного профнастила.
Кроме этого, важными элементами откатной конструкции являются консольные принадлежности, в состав которых входят:
- верхний страховочный ролик;
- нижние ролики;
- концевой ролик и заглушка балки;
- пара улавливателей;
- направляющая рейка.
Вместе с тем неотъемлемая часть ворот – надежная рама, которая выполняет важную опорную функцию. При ее изготовлении, как правило, используются металлические профильные трубы, размеры которых зависят от габаритов проема.
Конструкция ворот
Тип конструкции въездной зоны определяется способом открывания. Наиболее популярные модели – откатные и распашные ворота. Есть еще один тип – складывающиеся, они же фолдинговые) и подъемные.
Распашные (створчатые, сдвижные) открываются по полуокружности. Классический вариант – конструкция с двумя открывающимися частями, но встречаются и одностворчатые конструкции.
Преимущества распашных ворот:
- Простой монтаж, с которым под силу справиться одному человек.
- Возможность выбрать любую форму.
- Возможность добавить к общей конструкции калитку.
Обратите внимание! Единственный недостаток конструкции – створки после открывания «съедают» много места во дворе, если открываются внутрь территории. Поэтому при выборе такого типа ворот нужно иметь достаточно большое свободное пространство, которое позволит их распахивать
Еще один небольшой недостаток контракции в том, что зимой необходимо тщательно очищать двор от снега, иначе ворота не получится распахнуть.
Откатные ворота (сдвижные) по принципу действия аналогичны дверям-купе. То есть полотно здесь будет сдвигаться в сторону. Делается это вручную либо с использованием электропривода. Для того чтобы установить такой тип ворот, нужен забор, который по протяженности сможет вместить открывающуюся часть.
Преимущества конструкции:
- Хорошо выдерживает даже очень сильные порывы ветра.
- Экономит пространство.
- Повышенная устойчивость к ветровым нагрузкам.
Установка откатных ворот выйдет значительно дороже, чем распашных. Владельцу нужно постоянно следить за тем, чтобы в направляющих не скапливались мусор и грязь. Придется обустроить мощный железобетонный фундамент.
Бывает, что размеры участка не позволяют установить откатные или распашные конструкции, тогда необходимо смонтировать складные (складывающиеся). Они состоят из одной открывающейся части, которая складывается по типу гармошки.
Подъемные ворота открываются с использованием ручного или автоматического механизма. Обычно они имеют одну створку. В открытом положении конструкция не «съедает» свободное пространство. В отличие от откатных ворот, здесь створка не сдвигается в бок, а поднимается вверх.
Материалы для изготовления опорных столбов
После выполнения земляных работ можно приступать к установке столбов для навешивания створок ворот и калитки. Их можно изготовить из:
- стальных круглых или профильных труб сечением от 150 мм;
- асбестоцементных труб диаметром не менее 200 мм;
- готовых железобетонных изделий соответствующей формы;
- натурального камня;
- строительных блоков;
- красного глиняного или силикатного кирпича.
Самой надежной, красивой и доступной по стоимости конструкцией для ворот из профнастила своими руками считаются опоры из кирпича. Их кладка усиливается металлической стойкой в виде профильной трубы 60х60 мм и сварной арматурной сеткой.
Полотно ворот
Пока устаивается фундамент, можно готовить следующие части. Первым делом сооружается каркас.
Чтобы он получился геометрически верным, можно соорудить с помощью уровня своеобразную платформу, на которой раскладываются все составные. Отрезают трубы так, чтобы при сварке не было никаких щелей и отверстий – встык.
Некоторые внутренние элементы можно делать из трубы 20*20, для несущей конструкции каркаса используют большие размеры. Когда сварка завершена, зачищают швы и хорошо грунтуют все элементы.
Теперь все сооружение можно окрасить в выбранный цвет, лучше в несколько слоев. Монтаж самого профнастила можно производить только после того, как полностью высохнет краска.
На следующем этапе после установки каркаса на балку соединения нижней части обрабатываются дополнительно герметиком.
Преимущества автоматических ворот
Автоматические откатные ворота просты в ежедневном пользовании. Основными плюсами автоматики являются:
- Удобство: все системы автоматизации могут находиться под контролем всего одного пульта.
- Простота: открыть их можно не выходя из машины или дома, одним нажатием на кнопку пульта дистанционного управления.
- Надежность: устройства автоматизации продлевают срок службы ворот, т.к. способствуют плавному ускорению и замедлению в начале и в конце маневра.
- Безопасность: автоматизированные ворота снабжены системой безопасности и при возникновении риска наезда прекращают движение.
Ворота без автоматики менее удобны в быту, зато обойдутся несколько дешевле. Делая выбор в пользу автоматики, необходимо учитывать зависимость мощности двигателя от веса ворот.
Двигатели имеют различную мощность. Соответственно, для легких сооружений подойдет двигатель обычный двигатель средней мощности. С тяжелыми коваными конструкциями отлично справится двигатель 700-800 Вт.
Так как при установке системы автоматизации придется иметь дело с электроникой, самостоятельно с данной работой справится не каждый. Ставить автомат можно, обладая в этой сфере определенными знаниями.
Если вы достаточно уверены в своих знаниях, и готовы установить автоматическую систему на ворота самостоятельно, вам понадобятся следующие материалы и оборудование:
- электронный привод для откатных ворот;
- пульты для дистанционного управления;
- элементы для безопасности;
- рейка с зубцами;
- сигнальная лампа;
- сварочный аппарат;
- сверла для металла и дрель;
- приводы для подключения элементов безопасности;
- электроприводы для питания;
- приводы для подключения сигнальной лампы.
Также понадобится швеллер и пара кареток, так как на швеллере расположится электропривод.
Установка автоматизации состоит из нескольких этапов:
- выбор места для электропривода;
- укладка привода на швеллер и закрепление его зубчатой рейкой;
- приваривание рейки к профильной трубе;
- установка концевых выключателей;
- подключение привода.
Помимо автоматизации, на двери можно установить камеры наблюдения, устройства против взлома, домофон и другие опции, способные повысить комфорт пользователей.
Автоматические ворота не только облегчают жизнь, но и придают приусадебному участку облагороженный вид. Приняв решение установить их у себя вы не пожалеете в дальнейшем. Однако, перед началом работ необходимо ознакомится со всеми нюансами конструирования. В этом случае они прослужат вам немало лет.
3 этап – материалы и инструмент
Приведем данные по количеству строительного материала, для изготовления откатных ворот из профлиста размером 4 000 х 2 000 мм.
Смета по расходу материалов и средств на устройство откатных ворот
| Материал | Количество | Стоимость |
|---|---|---|
| Профнастил* | 4 листа по 2 м.п. около 10 м.кв. | 150-350 руб. за м.кв. |
| Труба 100х100, толщиной 4 мм. | 2 | 560 руб/м.п. |
| Труба 60х30, толщиной 2 мм. | 2 м.п. – 2 шт. 3,5 м.п. – 1 шт. 4 м.п. – 1 шт. 6 м.п. – 1 шт. | 153 руб/м.п. |
| Труба 60х20, толщиной 2 мм. | В зависимости от места расположения усиливающих перемычек | 147 руб/м.п. |
| Лист металлический, 2 мм. Для усиления каркаса. Устанавливается в случае сильной ветровой нагрузки. | Косынки – 4 шт.150 | 764,80 руб/м.кв. |
| Для обустройства нащельника 150х150 | 2 шт. | |
| Швеллер, длиной 2-3 м.п. Для установки на фундамент под хвостовик | 1 шт. | 300 руб/м.п. |
| Саморезы/заклепки | 80 шт./130 шт. | 1,25 руб./шт. 0,3 руб./шт. |
| Краска для профнастила | 1 шт. | 240 руб./1 кг. |
| Грунтовка антикор: ГФ-021 ЛАКРА Фосфогрунт Цинконол | 1 шт. | 140 руб./кг. 257 руб./кг. 463 руб./кг. |
| Краска для каркаса | 1 шт. | |
| Цемент М 400 | 1 шт. | 200 руб./50 кг. |
| Песок | 85 руб./50 кг. | |
| Арматура, Ø 12 | 20 м.п. | 41 руб./м.п. |
| Ручки | Нужны, если не используется привод | |
| Скрытые петли | ||
| Замки | ||
| Механизм откатных ворот | 1 шт. для откатных 2 шт. для раздвижных ворот | |
| Ролтэк МИКРО | Ширина проема 3 000 Вес створки до 350 кг. | 7530 руб. |
| Alutech | Ширина проема 4 000 Вес створки до 450 кг. | 150 |
| Came | Ширина проема 4 500 Вес створки до 700 кг. | 29330 руб. |
| Came | Ширина проема 4 500 Вес створки до 800 кг. | 33980 руб. |
| Автоматика Alutech | 1 шт. для откатных 2 шт. для раздвижных | 25000 руб. |
* Профнастил. Высота равна высоте створки, ширина зависит от вида. Для стенового профнастила рабочая ширина составляет от 1000 до 1190 мм. Для ворот шириной 4 м. понадобится 4 листа высотой 2 м. Предпочтительно брать окрашенный профлист. Срок его службы намного дольше, а внешний вид красивее.
Комплектующие для откатных ворот
Отдельно остановимся на том, какие элементы включает в себя механизм откатных ворот. В общем виде – это фурнитура и автоматика.
Фурнитура для откатных ворот – это набор (комплект) элементов, обеспечивающих функционирование створки ворот.
Комплектующие для откатных ворот
Балка для откатных ворот (консоль или направляющий рельс)
Продается в размере 6, 7, 8 м.п. Направляющая балка приваривается к трубе каркаса снизу. Внутри консоли размещаются направляющие ролики, которые отвечают за движение створки ворот.
Совет
Покупая консоль, уточните насчет гарантии и обратите внимание на качество металла, его толщину, геометрию. В противном случае рельс прогнется, и створку ворот заклинит. Мастера предостерегают если в сечении консольной балки для откатных ворот квадрат – это подделка
Заводская консоль отличается сложной геометрической формой
Мастера предостерегают если в сечении консольной балки для откатных ворот квадрат – это подделка. Заводская консоль отличается сложной геометрической формой.
Ролики для откатных ворот (роликовые каретки)
Устанавливаются сверху и снизу рамы. Верхний ролик удерживает створку в горизонтальном положении, и предотвращает раскачивание полотна. Нижний опорный – монтируется в торце консоли (балки). Опорные ролики отвечают за удерживание створки в закрытом положении. А также, за предотвращение ее провисания и самопроизвольного открытия. Ролики жестко фиксируются на фундаменте.
Совет. Ролики с пластиковой оболочкой хорошего качества более долговечны. К тому же, они глушат рокот при движении ворот, и защищают основание ролика от повреждения.
Качественным материалом для роликов считается нестираемый пластик или хромованадиевая сталь. Но в большей мере на качество влияет производитель.
Автоматика для откатных ворот
Выбирается на базе технических характеристик, которые указывает производитель. Включает в себя привод, который может быть нескольких видов:
ременный привод – относительно дешевый, но ремень быстро изнашивается, может лопнуть от перепада температур;
цепной привод – чуть дороже, но цепь склонна к провисанию и требует ухода;
зубчатый привод – самый надежный. Зубчатая рейка гарантирует, что ворота не откроют извне, но в тоже время, они не откроются если отключат электричество. Автоматика с зубчатым приводом может устанавливаться на ворота с калиткой из профнастила.
Совет. Мастера рекомендуют покупать механизм для откатных ворот в комплекте. Так проще подобрать комплектацию и учесть его несущую способность. Хорошие отзывы о таких производителях: CAME (Италия), Rolling-Center (Италия), DOORHAN (Россия), РОЛТЕК (Россия).
Разновидности ворот из профнастила
Существует три основных разновидности ворот:
Распашные ворота
Открываются в горизонтально-поперечной плоскости. Самая распространенная конструкция, считающаяся классической. Ворота имеют петельную систему крепления и подходят как для помещений, так и для ограждений.
Подъемные ворота
Обычно открываются по направлению кверху и применяются в основном для помещений.Этот тип ворот имеет три подгруппы:
- Роллетные – пластичный профлист скользящий по жестким направляющим и складывающийся в компактный роллет. Имеет самое широкое распространение и применяется в качестве ворот для помещений, а также в виде штор-ставней для дверей, окон и других проемных элементов зданий.
- Секционные – складывающаяся или ползущая по направляющим система из жестких панелей-секций. Применяется в качестве ворот для помещений.
- Поворотные – система из единой жесткой секции и подъемно-поворотного механизма. Применяется в качестве ворот для помещений.

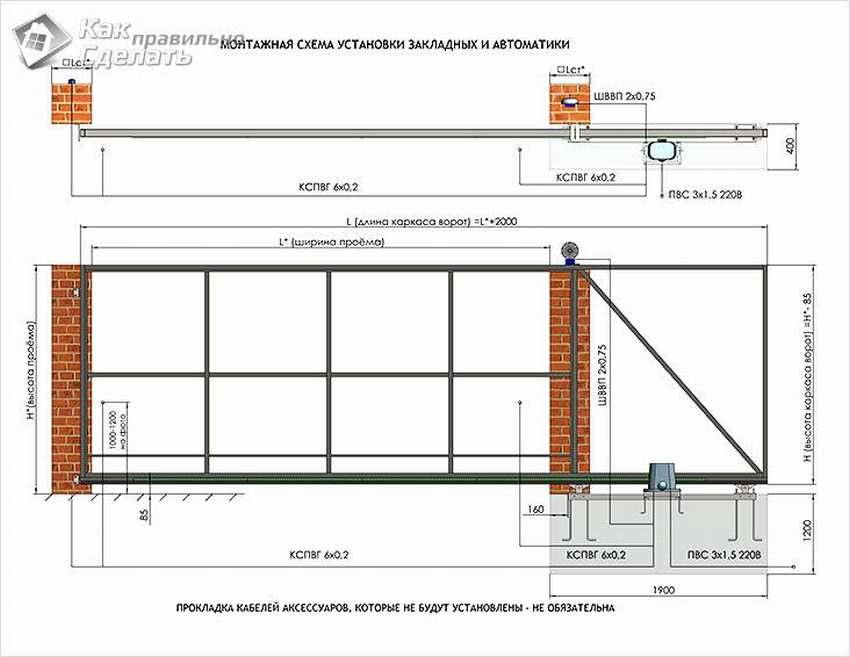

Чертежи, схемы, эскизы и конструкция откатных ворот
Ограничения на установку
Схема откатных ворот
Монтаж откатных ворот консольного типа невозможен или сильно затруднен, если:
- Вдоль забора с той стороны, куда будет откатываться створка, нет свободного пространства, равного полуторной ширине проема. Сдвижная створка занимает много места за счет своей технологической части, которая помогает равномерно распределить нагрузку на консольный блок
- Забор расположен под углом относительно линии проема или построен не по прямой. Участок под сдвинутую створку должен быть прямым и находиться в одной плоскости с проемом
- Рельеф почвы на участке под створку имеет заметные неровности, перепады высоты. Выравнивание потребует большого объема земляных работ
Калитку в заборе делают со свободной стороны проема. Не следует использовать ворота в качестве калитки, так как это ускоряет износ механизмов, их придется заменить раньше расчетного срока эксплуатации.
Общие особенности конструкции
Откатная система предполагает наличие в панели ворот секции-противовеса составляющего минимум треть от ширины всего въездного проема.
Сторона откачивания в ограде должна быть свободной на всю длину полотна ворот вместе с секцией противовеса.
Обязательна очень надежная опорная система или крепко смонтированная опорная рама на всю длину въездного проема.
Преимущества:
Недостатки:
- При определенной конструкции имеют малую прочность;
- Предъявляют высокие требования к прочности опорных конструкций;
- Невозможность установки в проемах ограниченных близким неустранимым препятствием со стороны откачивания.
Процесс монтажа
Установка конструкции
Каретка с роликами фиксируется на готовом фундаменте к силовой раме на регулировочные пластины, чтобы в дальнейшем можно было регулировать высоту ворот. Затем нужно вставить полотно ворот в каретки и проверить по уровню. Если нет перекосов, то гайки каретки можно плотно затянуть.
Свободный край полотна закрывается концевым роликом, чтобы вся конструкция не провисала. Задняя часть направляющего рельса тоже закрывается заглушкой. Сверху все полотно будут удерживать регулируемые направляющие устройства.
На противоположном столбе, в сторону которого будут закрываться откатные ворота, своими руками устанавливаются ловители. Они монтируются в верхней и нижней части столба при закрытом положении ворот. Затем, передняя часть направляющего рельса закрывается накладкой.
Четко по инструкции установленная и качественно отрегулированная конструкция, сможет безотказно прослужить длительный период, причем без особого ухода. Но за самим механизмом и автоматикой все-таки придется ухаживать и периодически проводить профилактический ремонт.
https://youtube.com/watch?v=P38HBWzJqi8
Монтаж откатных ворот своими руками
Производить установку створки откатных ворот можно только после окончательного высыхания фундамента.
Сначала следует выставить ролики на направляющей и выставить створку по уровню. Делать это следует вдвоем или даже втроем, потому что после правильной установки следует прихватывать сваркой роликовые тележки к швеллеру. Конечно, их можно прикрепить при помощьи шпилек и гаек, но такой вариант монтажа в исполнении неопытного мастера займет гораздо больше времени (возможно, несколько дней), чем сварка.
Если в дальнейшем из-за неправильно выставленной тележки потребуется переделка, используйте для подрезания болгарку. Воротам это не нанесет никакого ущерба.
Следующий шаг – приваривание верхних поддерживающих роликов, установка концевого ролика и обоих улавливателей. Если опорные столбы из металла, улавливатели приваривать лучше к ним. В случае опор из другого материала, их следует приваривать к дополнительной трубе, прикрепленной к столбу, любым надежным способом (арматура, дюбеля, закладками).
Как избежать ошибок
Создавая откатные ворота своими руками, чертежи и схемы по изготовлению нужно изучать тщательно. Это позволит избежать многочисленных ошибок и соорудить надежную ограждающую систему.
Большинство погрешностей возникает на этапе подготовки фундамента или фиксации крепежных элементов, которые подвергаются быстрому износу.
Если в процессе эксплуатации ворота, сделанные своими усилиями, издают скрипы, то, возможно, в подшипники попал песок. Чтобы устранить проблему, достаточно очистить движущиеся детали от загрязнений.
Соблюдение таких рекомендаций позволит завершить сборку ворот без погрешностей.
Плюсы и минусы
Сильные стороны конструкции откатных ворот из металлопрофиля:
- надежность. Благодаря устойчивому фундаменту, прочному металлическому каркасу входная группа хорошо выдерживает эксплуатационные нагрузки, не теряя равновесие. Она имеет больший запас прочности, сопротивление ветру, чем распашная система. При небольших механических повреждениях полотна откатной механизм полностью сохраняет свою функциональность;
- компактность. Данные ворота занимают минимум места, они не загораживают проезд и не создают проблем при парковке транспорта;
- долговечность. Изделия из металла при правильном монтаже и уходе способны прослужить более 50 лет без потери своих технологических, эстетических свойств;
- удобство в использовании. Откатная конструкция уже сама по себе является функциональной, но возможность установки автоматики еще больше упрощает ее эксплуатацию. Благодаря бетонированию, почва под ней не будет вспучиваться от чрезмерной влаги, а зимой не потребуется расчищать проем от снега для того, чтобы открыть полотно;
- разумное соотношение цены и качества. По стоимости откатные ворота находятся наравне с распашными коваными или деревянными. Они не уступают последним по качеству сборки, функциональности, хотя и имеют более упрощенный внешний вид;
- вариативностью дизайна. При необходимости изделие можно перекрасить, полностью изменив восприятие участка.
Несколько недостатков:
- при изготовлении откатных ворот необходимо заложить основательный ленточный фундамент с армирующим слоем, что является весьма трудоемким занятием;
- для установки раздвижной системы потребуется приобрести специальные комплектующие.
Учтите: в зависимости от особенностей участка и сложности системы, изготовление, а также монтаж откатной конструкции может обойтись дороже распашной.
Раздвижные ворота. Общие сведения
Настоящим хитом сегодня являются раздвижные ворота. Множество людей отдают предпочтения такому виду сооружений и даже делают раздвижные ворота своими руками.
Внешний вид
Выглядит механизм сложнее привычных распашных ворот, однако, во многом выигрывает у последних. Особенно в компактности, ведь створка раздвижных ворот бегает по направляющей рельсе вдоль забора, и не требует много места вокруг себя. В большинстве случаев именно этот факт привлекает покупателей.
Преимущества перед распашными
Также, если сравнить их в процессе эксплуатации, то раздвижные ворота снова имеют преимущества перед распашными. Например, в сильно ветреную погоду управлять створками на петлях довольно сложно, к тому же их обязательно нужно фиксировать ограничителем, во избежание удара при любом порыве.
С раздвижными полотнами о таких сложностях можно забыть. А вспомнив, сколько времени требуется, чтобы открыть поочередно одну за другой створки, а затем их закрыть, не остается и сомнений в чью пользу хочется сделать выбор.
Виды раздвижных ворот
Раздвижные или откатные ворота представляют собой два полотна определенного размера, которые движутся по направляющей рельсе.
Можно выделить механические и автоматические ворота. В чем их отличие понятно из названий. А вот какие из них предпочтительнее однозначного ответа нет.
Механические
Обычно оснащаются ручкой для удобства управления полотном. Для их монтирования не нужно заморачиваться с подведением электрической схемы и стоимость на них значительно ниже. Механический способ управления воротами исключает возможную поломку автоматики и закупорку проезда как результат.
Автоматические
Зато, автоматические гораздо удобнее в использовании. Еще до недавнего времени гаражные ворота с дистанционным открытием были лишь мечтой. Многие знали о них только из зарубежных кинофильмов.
Сейчас такая функция доступна каждому, а эксплуатировать её одно удовольствие. Автоматический механизм ворот состоит из радиоприемника, фотоэлемента, привода и направляющей рельсы.
Механизмы
Различают три варианта механизма раздвижных ворот:
- подвесные (когда направляющий рельс крепиться сверху),
- консольные (в этом случае полотно ворот движется по балке, закрепленной на самом конструкции) и двигающиеся по земле.
Каждый из перечисленных вариантов имеет некоторые нюансы.
Подвесные
Например, подвесной способ ограничивает высоту проезда. Для владельцев высоких машин это серьезный минус. В случае, когда ролики двигаются по земле, есть опасность засорения направляющей, которая расположена снизу, около земли. Поэтому в основном их используют либо в помещении, либо в странах с сухим климатом, там, где можно избежать грязи вокруг рельсы.
Консольные
А вот консольная конструкция лишена подобных недостатков, её направляющая монтируется прямо на каркас. Между роликовой кареткой и рельсом образуется та самая консоль, от которой этот вариант раздвижных ворот и взял свое название.
По ценовой категории консольные полотна более высокого уровня, ведь здесь используется непростая специальная фурнитура. Но если есть время и желание можно попробовать снизить затраты на раздвижные ворота. Как? Да просто сделать их своими руками.
https://youtube.com/watch?v=nZXgJVzkmmM
Основание для «закладной»
Сооружение откатных ворот начинается с создания основания для «закладной». Как уже говорилось, длина «закладной» должна равняться ½ ширины ворот, в данном случае это 2 м. К этому элементу приваривается 9-10 метровых отрезков арматуры ø1-1,4 см и вырывается яма глубиной в 1 м и шириной в 30 см (приблизительно в ширину штыка лопаты + 30 см для швеллера).
Далее замешивается бетонный раствор. Для этого понадобится:
- цемент, 100 кг;
- щебень мелкофракционный, 300 кг;
- песок, 300 кг.
Готовый бетон заливается таким образом, чтобы вышел один уровень с «закладной», иначе там будет скапливаться вода. Пока сохнет раствор (для этого нужно минимум 7 дней), подбирается вся необходимая фурнитура.
