Как сделать ворота: поэтапная схема сборки для начинающих с фото и описанием откатных или распашных ворот своими руками

Чертежи и расчеты

Главное условие долгой и надежной работы ворот — соответствие системе крепления, действующим нагрузкам и соблюдение технологии монтажа. Чтобы составить чертеж, производят замеры. Само полотно обычно изготавливают по ширине проема плюс несколько см на боковые притворы. Высота определяется индивидуально с учетом размеров ограждения и материала, которым предстоит обшивать каркас. Обычно она составляет 1,9-2,2 м.

При расчете консольных ворот нужно учитывать, что они состоят из рабочей части, которая перекрывает проем, и технической. Их общая длина должна быть больше ширины проема на 40-50%. При такой пропорции обеспечивается прочное крепление и правильная работа всех элементов конструкции.

Каркас для обшивки компонуется из усиленного контура, промежуточных стоек, раскосов и перемычек. Их размеры просто рассчитать по правилам геометрии или по чертежу, если он составлен в масштабе. По результатам заполняют таблицу (спецификацию), где указывают количество материалов и комплектующих.Теперь можно приступать к закупкам.

Примерно так должен выглядеть чертеж откатных ворот специалиста

Все элементы конструкции — опоры, фундаменты, каркас полотна, ролики, держатели, закладные и т.д.— работают совместно. Поэтому самостоятельно рассчитать и подобрать характеристики довольно сложно. Оптимально будет воспользоваться готовыми решениями, представленными в альбомах производителей или помощью онлайн калькуляторов.

Установка направляющей и роликов

Один из последних этапов установки навесных ворот — крепление направляющей балки. Этот элемент присоединяется посредством специальных кронштейнов. Разумеется, та сторона направляющей, по которой на колесиках будет ездить створка, должна располагаться внизу. Обычно направляющая для навесных ворот имеет длину не более 6 м. Поэтому если нужна будет более длинная балка, придется еще раз воспользоваться сварочным аппаратом.

Для увеличения длины балки к ней можно будет просто приварить дополнительный кусок. Нужно следить за тем, чтобы направляющая была без искривлений. В противном случае створка при движении будет застревать. Для выравнивания направляющей балки можно использовать все тот же строительный уровень.

Как только балка будет закреплена в нужном положении, можно приступать к установке роликов. Они должны быть закреплены на створках с двух сторон — сзади и спереди, при этом не имеет значения, как устроены сами ролики.

Ворота нужно устанавливать роликами вверх, так, чтобы они как раз входили в направляющую балку. Для того чтобы створки при открывании не уехали слишком далеко, на направляющей балке нужно установить специальные ограничители, которые обычно идут в одном комплекте с самими роликами.

Советы по выбору материала

Трубы применяемые для изготовления столбов и воротных створок

Выбор материала имеет прямое отношение к размеру въездной группы, весу конструкции и многих других факторов, включая природные.

Но по утверждению специалистов, для рамы створок чаще используют профильную трубу сечением 60*40 мм, где толщина металла 1,5 – 2 мм. Может подойти и труба с сечением 40*20 мм, все зависит от веса обшивки.

Сечение трубы для опорных столбов тоже зависит от веса конструкции, но лучше руководствоваться знаниями специалистов, которые утверждают:

• для общего веса створок, не превышающего 150 кг можно использовать трубу с сечением 80*80 мм и толщиной металла 4 мм;
• выше 150 кг и до 300 кг – желательно применять трубу 100*100 мм с толщиной 5 мм;
• выше 300 кг, применяется труба 140*140 мм, с толщиной 5 мм.

Относительно петель, можно выбирать любые механизмы – регулируемые или нерегулируемые, но материал, из которого они изготовлены, должен быть качественный, чтобы механизмы смогли выдерживать вес створок ворот, сделанных самостоятельно.

Виды и принцип работы

Все разновидности откатных ворот функционируют благодаря роликовым каретками и специальному направляющему рельсу. Механизм обеспечивает не только подвижность полотна, но и передачу нагрузки на несущие балки и опоры. По типу конструкции ворота бывают подвесные, с опиранием на наземный рельс и консольные, то есть с системой крепления на одном из концов.

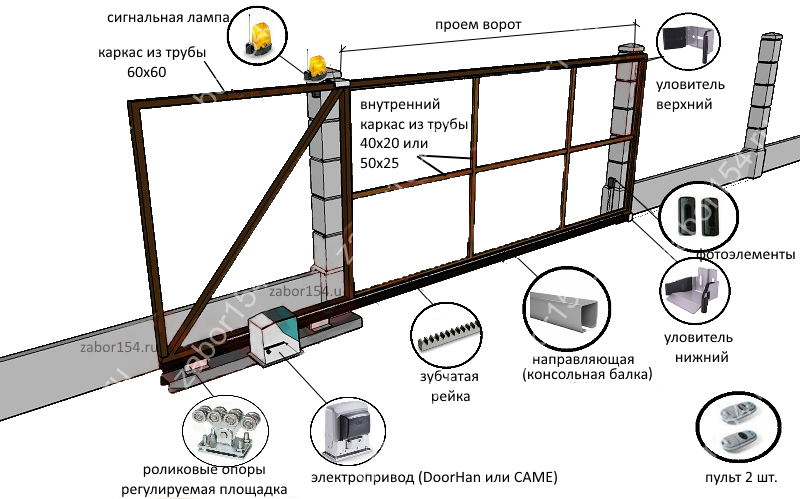

Устройство откатных подвесных ворот

Подвесные

Такие ворота чаще используют на промышленных предприятиях. Полотно с роликами подвешивают на горизонтальную балку, опирающуюся в трех точках. При движении ворота сдвигаются в сторону как шторы. Все нагрузки воспринимаются несущей конструкцией, которая должна быть достаточно мощной и устойчивой.

Преимущества подвесных ворот — высокий ресурс работоспособности, небольшое пространство для отката. Недостаток — верхний рельс строго ограничивает габариты транспорта, что заставляет ставить высокие столбы. В загородном строительстве такие системы не очень популярны, поскольку требуют достаточно больших затрат материалов и труда.

Но если входная зона оборудована навесом, необязательно делать новые опоры. Можно использовать готовые стойки, а верхнюю балку сконструировать разборной. Тогда для проезда грузовика достаточно снять съемную часть, а затем поставить ее на место.

С опорой на нижний рельс

Эта конструкция проста и надежна. Полотно на роликах перемещается по направляющей, установленной в уровне дороги. Нет несущих балок, вся нагрузка передается на наземный рельс и боковые опоры. Наверху столба закреплен дополнительный ролик для удержания ворот при движении.

Для хорошего скольжения и бесперебойной работы механизма нужно тщательно очищать въезд от снега, льда, мусора, наносимого ветром или колесами автомобилей. Просвет дороги в условиях частной застройки не всегда возможно поддерживать в идеальном состоянии, поэтому откатные ворота с нижним рельсом устанавливают в районах с малоснежной зимой.

Консольные

Конструкции этого типа сложнее в изготовлении, чем другие, но не имеют таких недостатков, как ограничения по высоте или контакт с наземным рельсом. Роликовый механизм и удерживающая его опора расположены сбоку проема и закреплены на отдельном фундаменте. Консольная балка с приваренным к ней полотном движется по роликам. На ответном столбе находятся ловители. От раскачивания ворот удерживает верхнее направляющее устройство.

Чаще всего несущая балка крепится чаще внизу, но бывают разновидности с консолью сверху или посередине. Такое решение удобно, если электропривод зимой часто заметает снегом. Приподняв его над землей, можно избавится от этой проблемы.

Виды консольных ворот

Преимущества и недостатки

Как и у каждой конструкции у таких ворот есть свои преимущества и недостатки, более подробно рассмотрим их ниже:

1. Преимущества:

• относительно невысокая стоимость, которая станет приятным бонусом к устанавливаемым воротам;
• простота монтажа;
• длительный срок эксплуатации установленной конструкции;
• монтаж можно осуществить своими силами;
• монтаж можно выполнять с собственными дизайнерскими доработками;
• если нет ограничений в объеме, то соответственно не будет ограничений по проходящему транспорту;
• вы имеете возможность выбирать самостоятельно, из какого материала будете изготавливать конструкцию, соответственно из подходящих вариантов.

2. Недостатки:

• для прочного монтажа необходимо будет достаточно глубоко закопать столбы, а собственноручно это сделать не всегда просто;
• бетонирование этих столбов отнимает много времени, а при неправильном бетонировании со временем столбы могут перекоситься;
• потребуется весьма большое пространство для монтажа такой преграды;
• небезопасно использовать такие конструкции при сильных ветрах, ведь управлять створками будет практически невозможно;
• при монтаже электропривода следует приобретать несколько проводов для налаживания закрытия/открытия ворот, что удорожает вашу покупку.

Как видно, преимущества таких конструкций перевешивают над недостатками, и если вы живете в регионе, где сильные порывистые ветра не являются нормой, смело приступайте к монтажу распашных ворот на своем участке.

Изготовление секции своими руками

Принцип изготовления рамы откатных ворот тот же, что и для распашных.

Принципиальные отличия:

• изготавливается одна секция;
• рама должна быть легкой и иметь ребра жесткости.

Для проезда шириной в 4 метра изготавливается секция на два метра длиннее. В нашем случае это будет рама длиной в 6 метров с нижней стороны и 4 метра – вверху.

Должна получиться конструкция в виде прямоугольника в сочетании с треугольником (в одной из частей ворот), то есть трапеция.

Для жесткости конструкции раму усиливаем профильными трубами в виде сетки и креста. Отдельно рассмотрим возможность установки калитки в откатные ворота.

Она может быть:

• отдельно стоящая;
• встроенная в ворота.

Вопрос о виде калитки следует решить в процессе изготовления рамы для ворот – врезать ли ее в полотно. Для откатных ворот специалисты советуют сделать отдельно стоящую калитку и приобрести ее в заводском исполнении.

Это избавит вас от многих проблем, так как вы получите полную комплектацию:

• привод;
• доводчик;
• замок;
• ручку.

Если вы все же решили врезать калитку в ворота, советуем не располагать ее в центре секции, а сместить на расстояние одного метра от края. Ширина калитки, как правило, не превышает 100 сантиметров. Раму для калитки следует отдельно вварить в каркас.

Петли приваривают таким образом, чтобы калитка открывалась вовнутрь, не мешая скольжению ворот. Дверь следует снабдить качественными ручками и замком.

Такая калитка обойдется вам значительно дешевле, нежели отдельно стоящая. Из минусов врезной калитки следует отметить то, что она ослабляет конструкцию ворот и наличие порога. После этого тщательно зачистить раму от ржавчины и окалины, загрунтовать и тщательно покрасить.

Разновидности ворот

Когда речь идет о воротах, многие вспоминают проблемы, связанные с распашной разновидностью. Они требуют больше времени на то, чтобы открыть и закрыть их.

При большом ветре сплошная конструкция создает дополнительные проблемы из-за парусности. Обе половинки нужно как-то зафиксировать.

Другое дело – раздвижные или откатные разновидности, которые не имеют описанных выше недостатков. Из-за фурнитуры они обходятся немного дороже, делаются немного дольше.

Но эти сложности начального этапа вскоре забываются, удобство использования компенсируют затраты. Поэтому актуален вопрос, как правильно сделать откатные ворота.

Важно определиться, какая разновидность больше подходит:

• подвесные ворота (направляющая над проездом, важна высота транспорта);
• консольного типа;
• с роликами на нижних направляющих.

Рама ворот зашивается с одной стороны или с обеих. Двухсторонние конструкции более эстетичные. Но это существенно увеличивает их вес, соответственно увеличивается нагрузка на фундамент. При ручном режиме их тяжелее открывать.

Очень удобны автоматические ворота, открываемые дистанционно

Не так важно, регулируются они с пульта ДУ или смартфона, всю электронную начинку монтируют при установке или при модернизации

Откатные ворота. Вариант 1

Участник нашего портала с ником max68.2011 решил сделать своими руками откатные ворота. Только не обычные, а с верхним подвесом и, тем самым, избавиться от ряда недостатков,  присущих обычным откатным воротам.

Фундамент под стандартные откатные ворота пользователь залил ещё на стадии строительства бюджетного забора. Исходные данные:

• Ширина въездного проёма – около 4 м.
• Глубина заложения фундаментных столбов – 1700 мм.
• Опора роликовой тележки – швеллер «двадцатка» длиной 2200 мм.

Столбы:

• Первый столб – профильная труба 80х40х2 мм.
• Второй столб – несущий, сечением 80х80 мм. Сварен из 2-х профильных труб 80х40 мм.
• Третий столб – профильная труба 80х40х2 мм.
• Четвертый столб – круглая труба диаметром 76 мм.

Хотя фундамент под тележку с роликами залит, конструкцию ворот изменили на подвесную.

Для этого требуется основа — направляющая балка, по которой «ходят» ролики каретки.

В качестве основы под направляющую max68.2011 купил прямоугольную трубу 6000х80х40х4.5 мм. Такая труба весит около 50 кг.

Далее, при помощи «болгарки», в узкой части профиля, по всей длине трубы, пользователь прорезал паз шириной в 1 см.

Помним, что от точности изготовления этого узла во многом зависит лёгкость хода ворот.

Для изготовления откатных ворот также необходим сварочный аппарат, пользоваться которым можно научиться, прочитав статью секреты сварки для начинающих. Т.к. все работы ведутся самостоятельно, необходимы струбцины и магнитные угольники.

Незаменима и угловая струбцина, позволяющая фиксировать свариваемые детали точно под углом в 90 градусов.

Приварив крепёж, пользователь закрепил балку на опорах и приступил к изготовлению кареток и створки ворот.

Для кареток отлично подошла «серьга» крепления рессоры «Газели». Толщина металла «серьги» 8 мм, и в ней есть 2 отверстия диаметром 17 мм, в которые можно запрессовать болт М18. Также потребовались:

• «Стремянка» задней рессоры от ЗИЛ-131.
• Две гайки М20.
• Подшипники – основные и центрирующие.

Для изготовления сворки ворот и калитки необходимы:

• Профильные трубы (для створки) – 60х40х2.5 и 40х20х2.5 мм.
• Профильные трубы (для калитки) – 40х20х2 и 20х20х1.5 мм.

Сборка конструкции велась на монтажном столе и на импровизированном стапеле.

Это гораздо удобнее, чем варить «на коленке». Кроме этого, существенно возрастает качество работ.

Места вверху, где крепятся каретки, max68.2011 дополнительно усилил уголками 63х63 и 50х50 мм.

Сборка створки велась при тщательном контроле всех углов и диагоналей, т.к. любой перекос или неточность (набежавших от операции к операции) приведёт к браку на финише.

Для усиления створки ворот дополнительно вварили укосины, придающие жесткость конструкции.

Добавляя укосины, мысленно представляем, как распределяются нагрузки в конструкции. Или, как вариант, можно собрать модель каркаса створки ворот из проволоки и прикинуть распределение основных действующих сил.

Процесс изготовления кареток наглядно демонстрируют следующие фотографии.

Подшипники запрессовываются на оси. После чего у деталей зачищаются сварочные швы, и узел окрашивается.

Сверху и снизу детали каретки закрыты резиновыми чехлами от рулевых тяг «Газели» и КПП ВАЗ 2101.

Между нижней плоскостью верхней горизонтали рамы створки и крепёжной гайкой шпильки каретки ставится опорный подшипник от шкворня ГАЗ-24. Т.к. боковые зазоры в узле минимальны, а центровка подшипников происходит за счет внутренних угловых скруглений на трубе, каретка двигается без перекосов.

Изготовив каретки, пользователь навесил ворота, но для удобства работ пока оставил поддерживающую опору под створкой.

После выравнивания направляющей балки и створки ворот max68.2011закрыл крепёж кареток резиновыми чехлами.

Окончательно убедившись, что всё работает, как надо, к створке приварили притворную раму, сделав её из полосы 40х4 мм.

Далее пользователь «зашил» калитку и створку ворот оцинкованным профлистом марки С8 и приступил к изготовлению ловителей.

Для ограничения хода ворот использовались болты М10, с надетыми на них резиновыми втулками.

Также пользователь из металлической пластины толщиной 6 мм сделал роликовую направляющую для ворот.

В данной конструкции применены 4 ролика. Кроме этого потребовались:

• «Семьдесят пятый» уголок с приваренным ухом.
• Колёсики диаметром 3 см с центральным отверстием, рассверлённым под болт М8.
• Болты М10 – 2 шт.
• Пружинные шайбы (гровер).
• Болты и гайки М8 – 4 шт.
• Втулки и шайбы.

Система работает следующим образом: при полном закрытии ворота наезжают на нижний ловитель, а при полном открытии — на кронштейн направляющих роликов.

Чертежи и расчеты

Главное условие долгой и надежной работы ворот — соответствие системе крепления, действующим нагрузкам и соблюдение технологии монтажа. Чтобы составить чертеж, производят замеры. Само полотно обычно изготавливают по ширине проема плюс несколько см на боковые притворы. Высота определяется индивидуально с учетом размеров ограждения и материала, которым предстоит обшивать каркас. Обычно она составляет 1,9-2,2 м.

При расчете консольных ворот нужно учитывать, что они состоят из рабочей части, которая перекрывает проем, и технической. Их общая длина должна быть больше ширины проема на 40-50%. При такой пропорции обеспечивается прочное крепление и правильная работа всех элементов конструкции.

Каркас для обшивки компонуется из усиленного контура, промежуточных стоек, раскосов и перемычек. Их размеры просто рассчитать по правилам геометрии или по чертежу, если он составлен в масштабе. По результатам заполняют таблицу (спецификацию), где указывают количество материалов и комплектующих.Теперь можно приступать к закупкам.

Примерно так должен выглядеть чертеж откатных ворот специалиста

Все элементы конструкции — опоры, фундаменты, каркас полотна, ролики, держатели, закладные и т.д.— работают совместно. Поэтому самостоятельно рассчитать и подобрать характеристики довольно сложно. Оптимально будет воспользоваться готовыми решениями, представленными в альбомах производителей или помощью онлайн калькуляторов.

Выбор материала

Одним из самых распространенных материалов для изготовления является металл. Также применяется профлист. Зачастую используется пластик, который приобретается в виде отдельных панелей, а затем собирается в цельное полотно. Используется принцип «паз-гребень». Если имеется цель сохранения тепла внутри помещения, за основу полотна можно взять сендвич-панели.

Выбор фурнитуры

Роликовые ворота с противовесом

Навесные откатные ворота своими руками дополняются фурнитурой. При выборе деталей учитывается ряд факторов.

К основным показателям следует отнести:

• Вес полотна. Масса ворот может быть разной. Этот фактор оказывает влияние на функциональность роликов и зубчатой передачи. Обеспечение высококачественной эксплуатации возможно при установке опорных роликов на основе металла, которые берут на себя основную нагрузку. Чем выше вес полотна, тем большее количество опор этого типа применяется.
• Ветровая нагрузка. Следует выбирать ролики, изготовленные из качественного металла.
• Качество направляющей. Элемент воспринимает основную нагрузку. Качественное изделие должно обладать равномерным сечением и не иметь перекосов. Сколы или неровности могут вызвать блокировку роликов при движении.
• Опорные балки. Основой изготовления должна служить прочная конструкционная сталь. Толщина выбирается в зависимости от веса полотна.

Финишная отделка

Обшивка воротных створок профнастилом

Если вам удалось самостоятельно сделать ворота, то произвести монтаж отделочного материала на их створки – самое легкое мероприятие. Но следует помнить, что крепление обшивки должно производиться уже после проведения всех покрасочных работ.

Неважно, когда обшивать створки ворот – до их монтажа на петли или после того, но важно знать, что обшивочный материал должен соответствовать размерам рамы. Вид крепления напрямую зависит от выбранного вами материала

Крепить его нужно на внутреннюю трубу специальными приспособлениями.

Ворота своими руками из профнастила. Как нарезать профлист для ворот своими руками.

(фотографии, инструкция,

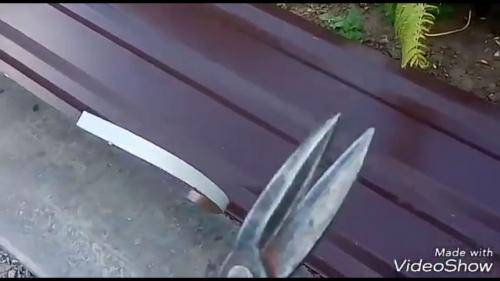

Как нарезать профнастил для металлических ворот своими руками? При создании ворот из профнастила следует помнить, что важным этапом, помимо сборки каркаса, является подготовка профнастила , ведь забор должен быть безопасным и удобным, согласитесь? А при неправильной нарезке профнастила по краям могут образоваться засечки, которые, во-первых, могут разрастись, ухудшив состояние всего покрытия забора, а во-вторых, принести кому-либо вред. Так как же не допустить этого? Следовать нашим советам, конечно же!

Правила нарезки профнастила для ворот:

1. Сначала наметьте место среза. Для этого поставьте засечки с двух сторон профлиста, а потом, пользуясь строительной линейкой или просто любым прямым длинным металлическим бруском, проведите через эти засечки прямую линию;
2. По полученной прямой загните и разогните несколько раз ненужную часть профлиста, которую вы собираетесь срезать. Таким образом, профлист в месте среза станет пластичнее;
3. Ну и последний этап, аккуратно срежьте профлист ножницами по металлу;

Вот и всё! А для большей надёжности, после закрепления профлиста на каркасе, его края можно немного подогнуть от лицевой стороны.

Всё внимание на пошаговый фото-мастер-класс:

View the embedded image gallery online at:

Оригинальное название: Как обрезать профлист , профнастил вдоль для ворот.

Подготовка к постройке: чертежи, эскизы, размеры

Изображать откатные ворота на бумаге, указывая размеры, следует после проведения расчётов. Для этого нужно выполнить следующие задачи:

• определить ширину будущих ворот, воспользовавшись формулой L=A+I+(a+b+c+d), где L обозначает ширину конструкции, А — ширину проезда, I — расстояние между каретками, размеры a, b, c, d — технологические отступы;
• решить, какими ворота будут по высоте;
• узнать, каким должен быть противовес, уравновешивающий створку при движении, учитывая, что минимально допустимая длина груза — 40% от ширины проёма;
• рассчитать вес полотна конструкции, на который влияет используемый материал (например, квадратный метр стального листа толщиной 2 мм весит 17 кг);
• исходя из веса створки ворот, установить размеры комплектующих и несущей балки, допустим, для конструкции в 300 кг нужна балка толщиной порядка 4 мм с рёбрами 9×5 см;
• узнать, насколько прочными должны быть комплектующие, то есть учесть частоту использования ворот и силу ветра.

Перед выбором роликового механизма стоит ознакомиться с некоторыми советами. Для откатных ворот из профлиста, устанавливаемых в проём 4 м, лучше всего взять усиленные роликовые опоры до 350 кг. Если планируется ставить ворота в проём 7 м и обшивать конструкцию деревом или коваными элементами, то целесообразнее приобретать комплекты до 800 кг.

Роликовый механиз должен выдерживать створки, которые имеют немалый вес

Составление чертежей

Проведя расчёты, можно приступать к составлению чертежей. В схемах требуется указывать основные размеры откатных ворот, то есть высоту и ширину конструкции, длину проёма и направляющей балки. Чертежи рекомендуется дополнять схемой сварки рамы.

В чертеже нужно указывать размеры конструкции

Изготовление откатных ворот

Откатный тип ворот отличается высокой износостойкостью и обшивается большинством прочных материалов (кроме ковки). Высокая стоимость их установки компенсируется прочностью и надежностью откатной системы.

Забор частного дома

Сложная конструкция створок сдвижной модели сваривается по схеме, идентичной с распашной. Вначале, путем сваривания необходимых по размеру профильных труб, создается каркас. Существуют различные механизмы откатных ворот:

• подвесной;
• рельсовый;
• консольный.

Наиболее удобными эксплуатационными качествами обладает консольная конструкция. Первым устанавливается рельс, далее следует прикрепление или приваривание роликов. Ролики крепятся на каркас снизу и сверху.

Фотография откатных ворот консольной конструкции представлена ниже.

Небольшой размер

Монтаж створок откатной конструкции

Правильный монтаж откатных створок начинается с подготовки специального места, предусмотренного под установку элементов роликового механизма и направляющей системы. Размером оно должно быть больше в 0,5 раза, чем сама конструкция.

Когда необходимый инвентарь будет приобретен, можно приступать к сборке конструкции. Рабочий процесс осуществляется поэтапно.

Схема откатной сварной створки с фундаментом

1. На начальном этапе установки раздвижной конструкции подготавливается надежный фундамент. По размерам на чертеже создается каркас. Учитывая отличия каркаса таких створок от распашной конструкции, их изготовление требует более внимательного подхода. Первыми ставят опорные металлические столбы диаметром 100х100 мм.
2. Движущий механизм откатной конструкции опирается на направляющую систему, которая двигается за счет специальных колесиков. Следовательно, роликовому механизму обеспечивается надежное закрепление на подготовленном фундаменте.
3. Ролики помещаются внутрь направляющей, защищающей детали приводного механизма от осадков и попадания грязи и пыли. Вдобавок откатные створки могут оснащаться удобной калиткой, обязательно предусмотренной в чертеже на стадии проектирования.

Чертеж с расчетом размеров для сварки

Все же в сравнении с распашными воротами цена их значительно выше. Это обусловлено применением дорогостоящих материалов и затратами на обустройство приводного механизма.

Выбор и расчет материалов с фурнитурой

Материал, из которого будет монтироваться обшивка выездных ворот откатного типа, выбирают исходя из личных предпочтений и финансовых возможностей. Наиболее часто приобретаемыми для этой цели материалами являются:

1. Профнастил. Один из самых доступных материалов для изготовления заборов и ворот. Удобство и простоту монтажа обеспечивают небольшой вес и минимум дополнительных расходных материалов (заклепки, саморезы). Листы обрабатываются специальным покрытием, которое обеспечивает защиту материала от коррозии. В продаже имеется большая линейка цветов и различные виды рифления.
2. Поликарбонат. Материал для тех, кто хочет легкие ворота.
3. Стальной лист. Надежный, долговечный материал. Часто используется как основа под ковку. Подбирается по размеру и необходимой толщине.
4. Вагонка, штакетник. Эти материалы нуждаются в обработке антисептиком и покрытии краской, либо лаком. Тогда ворота прослужат долго и будут радовать прекрасным видом.
5. Кованые элементы. Сейчас можно приобрести такие кованые изделия, с помощью которых посредством сварки можно воссоздать на раздвижных воротах настоящие произведения искусства. Часто ковку комбинируют со стальными листами, поликарбонатом или деревом.
6. Филенка. Реализуются эти штампованные металлические листы различных размеров. Монтаж производится при помощи заклепок или сварки.

Если выбор пал на кованые элементы, филенку или металлические листы, то нужно учитывать значительное увеличение веса готовой конструкции при выборе комплектующих и опор.

Фурнитуру обычно заказывают или приобретают в соответствующей торговой сети

Здесь важно понимать, какой вес будет у будущих откатных ворот: так можно будет подобрать необходимые для оптимальной функциональности ролики

Расчет материала лучше проводить с небольшим запасом. Возьмем в пример ворота с проемом 4 метра.

1. Раму лучше изготавливать из профилированной трубы (60/30, от 2 мм) – ее потребуется 14,7 метров.
2. Внутренний каркас можно сварить из труб 40/20 – в метрах 20,5.
3. Если забор закрывается профнастилом, то его уйдет около 8 м2.
4. Крепеж будет проводиться при помощи саморезов и заклепок – также приобрести их лучше с запасом.
5. 15-20 см швеллер будет использоваться для монтажа закладной. Еще раз повторимся, что его длина должна быть не меньше половины длины проезда ворот (в нашем примере 2 м)
6. Для фундамента приобретается арматура 20 м сечением 10-15 мм.
7. Щебень, цемент и песок понадобятся для заливки фундамента (пропорции 4/1/2,1). На 4 метровый забор уйдет около половины куба бетона.

Инструментарий для работы:

• лопаты: совковая и штыковая;
• бетономешалка;
• сварочное оборудование;
• шуруповерт (клепочник);
• рулетка;
• молоток;
• болгарка;
• маркер.

Изготовление каркаса

Вначале необходимо рассчитать размеры, правильно нарисовать чертеж с размещением самых мелких деталей, сделать несколько эскизов с разных ракурсов, и только после точного расчета количества требуемых материалов, общих затрат приступать к сборке каркаса.

Определяя высоту будущих ворот, важно оставить внизу от 5 до 10 см до уровня грунта зазоры. Если на участке уложена плитка, асфальт, то просветы допускается уменьшать до 5 см

При отсутствии покрытия (если там растет трава) зазоры следует оставлять больше.

Каркас можно делать из дерева или металла. Деревянные элементы из-за ограниченного срока службы чаще всего применяются в качестве декора или для временного забора.

Схема каркаса для ворот из профильной трубы Чтобы получить рамку, необходимо подготовить профильные трубы в таком количестве и размерах:

1. 22 м профтрубы сечением 60*40 мм понадобится для основных деталей, перемычек. Элементы будут привариваться к столбам и отвечать за удержание всей конструкции.
2. 15 м профтрубы сечением 40*20 мм – для усиления каркаса. К ним крепится обшивка створок.

Толщина металла должна быть не менее 1,5–2 мм. Для новичков сварочного дела лучше брать листы со стенками в 3 мм.

Важно понимать, что вес створок при покупке материала для рамки – ключевой фактор. Для габаритных изделий рекомендуем учесть такие моменты:

Для габаритных изделий рекомендуем учесть такие моменты:

1. При массе створок до 150 кг хватит трубы сечением 80*80 мм, толщиной 4 мм.
2. В диапазоне от 150 до 300 кг берется усиленный вариант сечением 100*100 мм, с толщиной стенок 5 мм.
3. Для ковких и других тяжелых изделий весом свыше 300 кг нужно брать железные трубы сечением 140*140 мм, толщиной 5 мм.

Правильный порядок сборки каркаса описан выше в статье про распашные ворота из профнастила.

Совместно с калиткой

Если на схеме указано, что калитку придется встраивать в ворота, то необходимо обеспечить достаточное усиление каркаса. Поскольку установка в одной секции существенно утяжеляет конструкцию. Этот фактор учитывается и при выборе петель.

Без калитки

Калитка крепится как рядом с воротами, так и на существенной дистанции от них (на выбор хозяев). Нагрузка распределяется равномерно.

Советы по отделке и эксплуатации

Обычно откатные ворота предпочитают отделывать материалами из древесины. При этом используют только строительное сырьё, качество которого сомнений не вызывает. Деревянное покрытие ворот должно быть устойчивым к механическим воздействиям, иначе оно быстро покроется трещинами и потеряет форму.

Дерево, используемое для облицовки ворот, должно быть устойчивым к механическим воздействиям

Если нет возможности вложить в сооружение откатных ворот немалые средства, то стоит задуматься об их отделке пластизолом. Правда, с использованием этого материала дверная конструкция на территории частного дома будет смотреться не респектабельно. Всё-таки пластизол выглядит как гладкий или гофрированный лист, покрытый полиэфиром. Зато это строительное сырьё отличается прочностью и поэтому часто применяется при строительстве автостоянок.

Ворота из пластизола отличаются прочностью и практичностью

Когда по вкусу не приходится ни дерево, ни пластизол, можно попробовать отделать откатные ворота сэндвич-панелями или профнастилом. А оригинальной облицовкой дверной конструкции будет обшивка вагонкой. Благодаря этому материалу ворота станут надёжными и прослужат долгий срок.

Установив откатные ворота, следует позаботиться о безопасности их использования. Эксплуатация такой дверной конструкции требует придерживаться следующих правил:

• не создавать препятствий для движения ворот;
• визуально контролировать открытие и закрытие конструкции;
• не стоять в зоне движения створки;
• отказываться от использования ворот при повреждении управляющих устройств;
• не пытаться самостоятельно переделать конструкцию ворот;
• не использовать ворота как средство для перемещения каких-либо объектов.

Соорудить откатные ворота не так проблематично, как может показаться. Чтобы ввести в эксплуатацию сложную дверную конструкцию, надо досконально её изучить и выполнить все пункты инструкции по изготовлению объекта.

Заключение

Приняв решение самостоятельно изготавливать такую конструкцию, необходимо составить первоначально для себя четкий план действий:

• создайте чертеж в соответствии со снятыми на местности размерами;
• подготовьте опоры-столбы и забетонируйте их, оставьте для просушки цемента;
• изготовьте раму для будущих ворот;
• обшейте раму выбранным материалом;
• когда цемент хорошо просох и створки ворот готовы к установке, приступайте к их монтажу;
• установите автоматику на ворота, что существенно облегчит эксплуатацию.

Следуя приведенным инструкциям и рекомендациям, вы сможете самостоятельно изготовить и надежно установить распашные ворота на своем участке.

Итог

Металлические ПОВ – это доступная и надежная конструкция, которая подходит для помещений и на въезда на территорию. Самостоятельное изготовление таких ворот считается сложным процессом, но результат этого стоит. Функциональность ПОВ не зависит от погодных условий и температурных показателей. А если вы оснастите их автоматическим устройством, то их использование будет для вас еще приятнее.

Самостоятельная изготовка и монтаж ПОВ поможет вам существенно сэкономить семейный бюджет, но если вы не уверены в своих силах, тогда лучше воспользоваться услугами профессионалов.

Проголосовали более 344 раз, средняя оценка 4.2

Комментарии

Комментариев или отзывов пока к сожалению нет, но можно оставить свой …

Добавить комментарий Отменить ответ

Рекомендуем почитать

Ворота Разновидности входных ворот для складов и ангаров, технические требования к конструкциям Ворота присутствуют в каждом складе или ангаре, поскольку без них …

Ворота Конструктивные особенности рулонных и секционных ворот, какие лучше для гаража Каждый владелец автомобиля серьезно подходит к выбору ворот для …

Ворота Что делать и как открыть ворота автоматического типа? Как правило, автоматические ворота, устанавливаются для гаражей или …

Ворота Установка кирпичных столбов для ворот, что нужно для их монтажа, фундаменты,10 фото с процессом изготовления и примерами работ В любом доме ворота должны стать надежной защитой территории от …
