Подключение автоматики
Автоматика устанавливается по желанию владельцев, с целью упрощения контроля работы ворот.
При выборе модели внимание уделяется мощности электропривода, от которого будет зависеть скорость, срок эксплуатации автоматики. Привод представляет собой рычаг, который за счет редуктора контролируется двигателем
Привод представляет собой рычаг, который за счет редуктора контролируется двигателем.
Кроме привода в комплекте поставляются:
- сигнальная лампа;
- фотоэлементы;
- блок управления;
- замок (отвечает за разблокировку ключей).
По принципу работы электроприводы бывают:
- Линейными. Пользуются наибольшим спросом. Цена доступна. Просты в монтаже. Открываются наружу. Блок управления контролирует работу двигателя и в нужный момент замедляет, тем самым продлевая срок службы механизму.
- Гидравлическими. Механизм уступает по надежности линейному, электромеханическому. Принцип работы основан на гидравлическом насосе. Движение створок контролируют гидроцилиндры. Установленные датчики гарантируют безопасность.
- Электромеханическими. Комбинированный вариант автоматического и на случай отключения электроэнергии ручного открывания, закрывания створок.
- Рычажными. Движение рычагов позволяет створкам перемещаться. Этот тип привода обеспечивает максимально плавное открытие ворот и прочное закрытие. Для защиты от попадания влаги, замерзания воды в механизме допускается подземная установка электропривода. Пример фурнитуры, которая обеспечивает плавное открытие дверей, ‒ это петли с подшипниками торговой марки Rolling Center.
Большинство владельцев автомобилей выбирают линейный механизм. С его помощью возможно открытие створок наружу и внутрь помещения.
Дальше устанавливается приемник в разъем платы управления. Он отвечает за подачу, распознавание сигналов управления. Здесь же ставятся перемычки — для тестирования работы привода.
Последними на очереди к подключению идут фотоэлементы. К ним должна прилагаться отдельная перемычка. Фотоэлементы подсоединяются к плате согласно предложенной схемы. Они защищают автомобиль от удара при торможении в воротах. Высота крепежа ‒ от 50 до 70 см.
Следующий шаг ‒ выставление программы на пульте управления. Относительно этого этапа нет стандартных рекомендаций, поскольку у каждого производителя своя инструкция по программированию
Важно просто ее соблюдать
Популярными производителями ворот для гаражей, автоматики к ним считаются компании «Алютех» (Белоруссия) и «Дорхан» (Россия).
Разобраться подробнее с видами дверной автоматики, что есть в продаже, узнать о других нюансах работы механизмов, вы сможете из статьи про распашные ворота из профнастила, ссылка на которую приведена в разделе выше.
Технология сбора и сварки конструкции
Для правильной сборки и сварки всех элементов своими собственными руками нужна проектировка. Нужно заранее замерять все проемы и стены и составить чертежи ворот. На этом этапе также подбирается материал. Можно начинать собирать каркас.

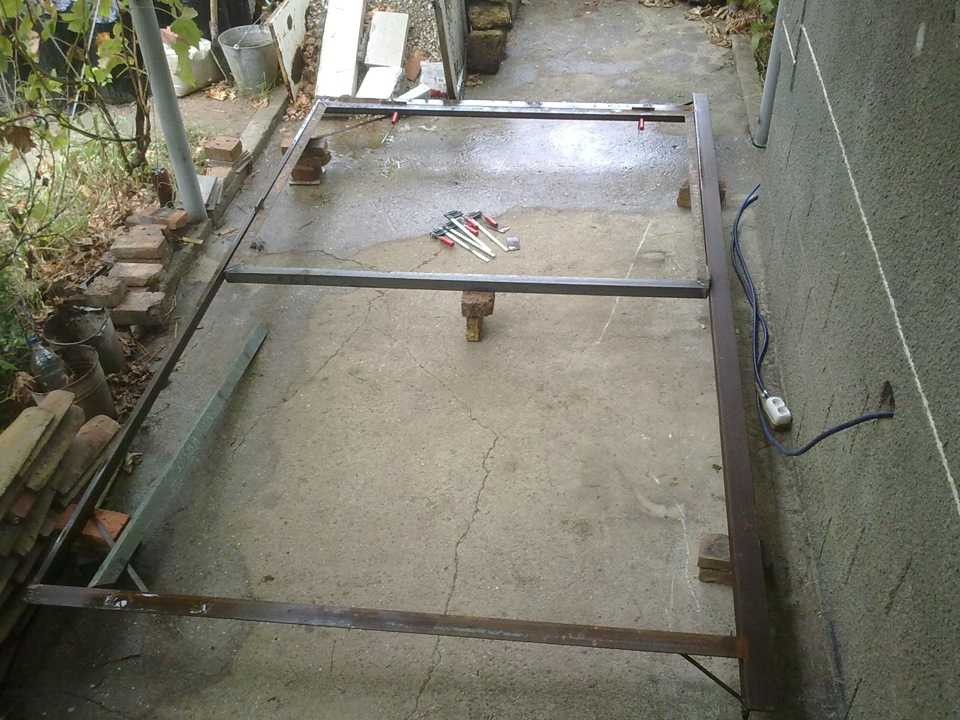

Собираем и устанавливаем внутреннюю раму
Создание рамы начинается с порога. Порядок создания следующий:
- Для начала отрезаются два уголка, размер которых зависит от ширины и высоты проема. Необходимо уложить их вдоль порога с правой и левой сторон. Теперь свариваем их со связями.
- Отрезаем еще 4 уголка. Их длина такая же, как и у высоты проема, с добавлением двойной ширины их полок. Отрезаем стойки. В конечном итоге они должны состыковываться с углами порога.
- Прикладываем стойки к торцам стен. Соединяем их, используя стальные полосы (они будут связями). Связи устанавливаем напротив тех мест, где будут приварены шарниры.
- Теперь нам нужно сварить все части рамы стен и порога между собой.
- Сделать то же, что и в первом шаге, но теперь уголки будут установлены на верхние торцы. Привариваем их к стойкам каркаса.

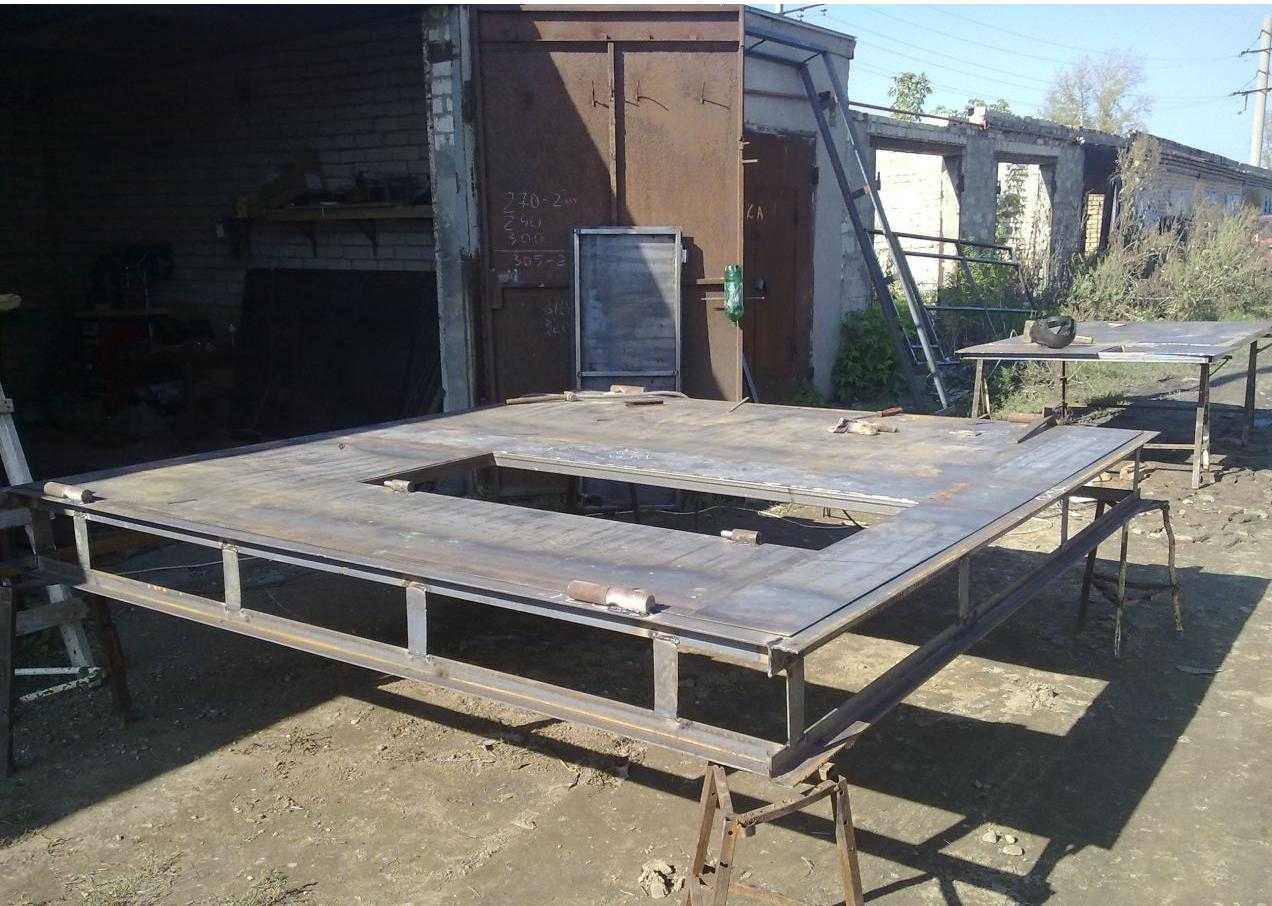

Изготавливаем створки
Створки являются самой простой конструкцией. Нам нужно:
- Разложить трубы по ровной поверхности так, чтобы они были лицом вверх.
- Расставляем направляющие в прямоугольнике. Проверяем правильность при помощи уровня.
- В процессе создания створок нужно учитывать необходимость наличия зазора между рамой и основой (около пары сантиметров). Это необходимо для открывания створок. Используем вкладыш-прокладку для определения размера.
- Используя уровень и угольник, устанавливаем углы. Привариваем их.
- Как только две створки будут готовы, необходимо замерить две половинки ворот. Теперь можно продолжить сварочные работы.
- При установке стандартных створок нам необходимо монтировать по несколько ребер жесткости. Их количество будет зависеть от веса, размера и толщины ворот.

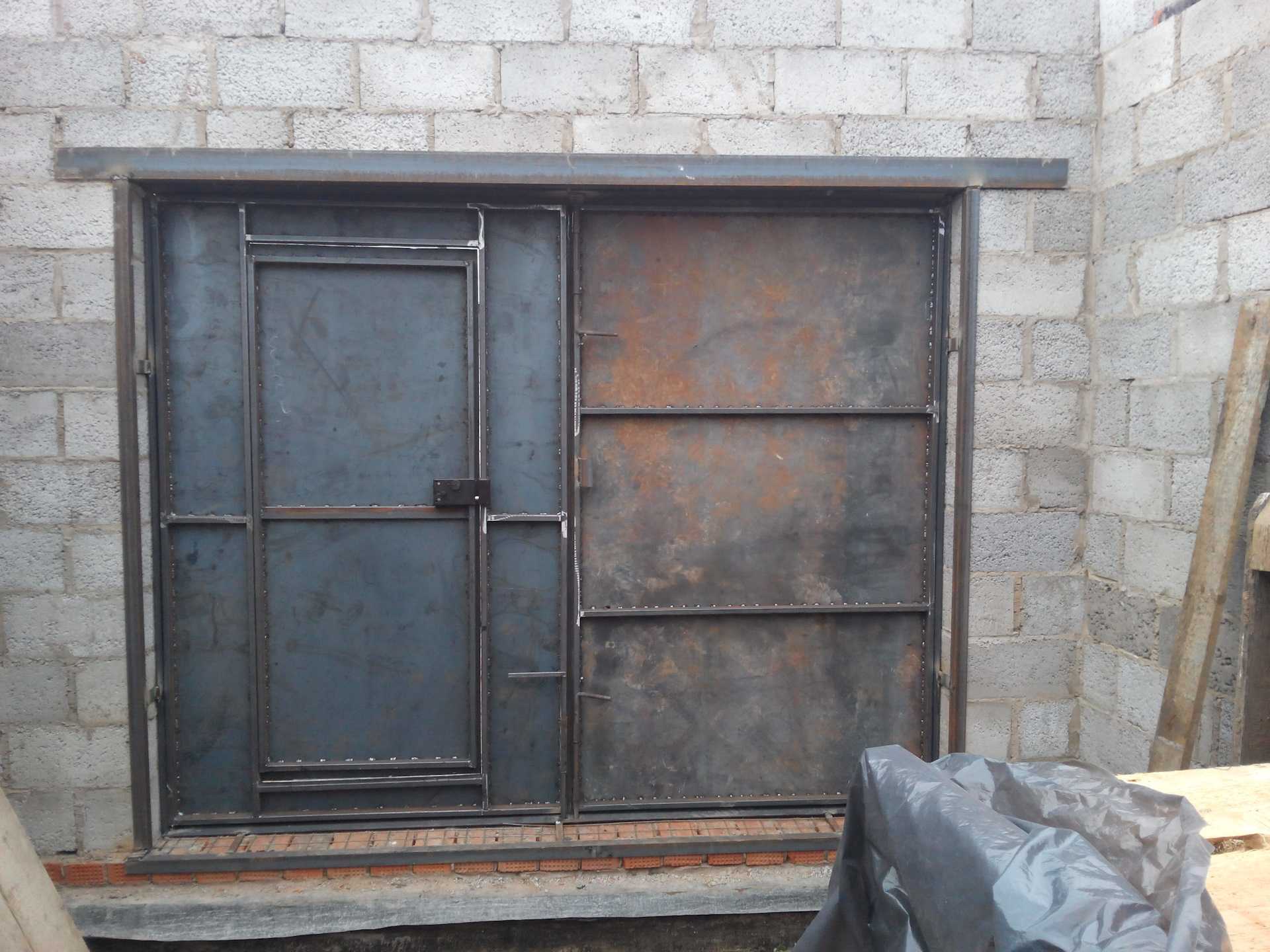

Обшиваем ворота
Один из самых важных и трудных этапов. Малейшая ошибка при варке может привести к тому, что конструкция будет кривой. Необходимо:
Вырезать оцинкованный лист, согласно размерам. Левая часть должна быть внахлест правой (пару сантиметров).
Привариваем его к каркасу.
Если на правой створке образовались лишние сантиметры, их нужно обрезать.
Далее нам нужно осуществить сварку створок.
Приварить лист металла к каркасу сплошным швом
Обратите внимание: при полной приварке каркас может искривиться. Пригодится струбцина, которая поможет хорошо зафиксировать основу
Тогда можно приваривать полностью, но необходимо делать это этапами (по 10 сантиметров с каждой стороны). Это позволит не перегревать материал.
Привариваем петли
Верхняя половина петель приваривается к створкам, а нижняя – к раме
Но есть пара моментов, на которые нужно обратить внимание:
- Полоса из металла усиливает соединение каркаса и петель. Ее нужно согнуть и приложить к створкам и петлям.
- Монтирование внутренних складок из арматуры сделает петли более прочными.
Теперь, используя болгарку, зачищаем швы. Можно приступать к созданию замков.
Замки, запоры и задвижки
Навесные замки – самый простой вариант. Но, в то же время, они неудобные, поскольку сильно замерзают зимой, и их становится трудно открывать. Для создания такого замка нужно приварить два ушка согнутого прута из железа к каркасу и зачистить их при помощи болгарки.
Есть также цилиндрические замки. Они очень прочные и качественные, но, из-за повышенной прочности, они замерзают еще сильнее, чем навесные. Потому этот вариант – не самый удачный, если гараж используется зимой.
Самый лучший вариант – врезной замок, но только если у ключа форма трубки.
В конце работы нужно также уделить внимание покраске и утеплению. Для покраски можно использовать стандартную эмаль любого цвета
Также нужно покрыть ворота грунтовкой (это защитит их от воды). Поскольку ворота сделаны из металла, вода, попавшая на их, может стать причиной коррозии. Грунтовка же защищает ворота.
Еще следует обратить внимание на утепление. Ворота, сделанные из железа, – хороший проводник холода, поэтому зимой в подобных гаражах будет зябко
В качестве утеплителя подойдет пенопласт, вата или пенополистирол. Утепление в нижней половине ворот должно быть больше, ведь холод накапливается снизу. Также необходимо заделать все щели.
Проектировка
Самым первым этапом работ по сварке гаражных откатных ворот будет составление подробного чертежа и проведение замеров проёма. Также подготавливается весь необходимый инструмент, и подбираются необходимые материалы и их количество
Чтобы сварка ворот прошла удачно, важно ответственно подойти к процессу уже при первых расчетах высоты створок и их высоты
Важно! Допустимый минимум расстояния с обеих сторон от машины до каркаса должен быть не менее 30 см. А стандартный размер створок должен составить 5 метров
Ещё стоит учитывать, что расстояние от каркасной рамы до перпендикуляра стены должен равняться 80-ти или более сантиметрам. Раму, как основной элемент ворот, советуют делать из стальных материалов. Что касается петель, лучше взять с усилением и наружным открытием. Когда проект готов, куплены все материалы и собраны инструменты, пора задуматься о сварке.
Виды гаражных ворот
Помимо того, что распашные гаражные ворота являются традиционными и очень надежными, у них есть и другие преимущества.
- Стоимость постройки дешевле, чем у всех остальных моделей.
- Распашную модификацию можно утеплить с помощью различных теплоизоляционных материалов.
- Его можно устанавливать в ограниченном пространстве.
- Они могут открываться наружу или в гараж, в зависимости от потребностей владельца.
- Возможность установки электродвигателя для автоматического открывания.
Единственный серьезный недостаток — требуется свободное пространство для открытия дверей объекта. Зимой это иногда бывает проблематично, когда снег накапливается на сугробах перед гаражом. Следовательно, вам придется раскачивать лопату.
Недостаток распашных ворот в том, что перед ними нужно расчищать территорию от снега
Помимо распашных ворот в гаражах устанавливают и другие разновидности.
Складные
Это разновидность секционных ворот, элементы которых устанавливаются вертикально и навешиваются друг на друга. Наружные секции, как и навесные, крепятся к ящику на петлях. Дополнительное крепление — по верхней или нижней рейке. Секции изготавливаются из разных материалов, обычно из алюминия или древесных сплавов.
Достоинства конструкции:
- необычный внешний вид,
- легкость открывания и закрывания,
- не занимает много места в открытом состоянии,
- секции можно доработать, отремонтировать,
- низкая цена.
Минусы: быстрый износ и низкие защитные функции.
Подъемно-поворотные
Чисто конструктивно это цельный щиток, который в свою очередь закрывает все входное отверстие. Для открытия ворота поднимают и поворачивают на 90 ° так, чтобы они находились вверху в горизонтальной плоскости. Для этого используется рычажная система, коробка передач и электродвигатель.
Плюсы модели:
- высокая надежность,
- когда ворота открыты, они не занимают места,
- восприимчив к изоляции,
- поддается автоматизации.
Недостатки:
- требуется высокая точность монтажа,
- ворота остаются в проеме, уменьшая его высоту на 20-30 см,
- не рекомендуется использовать их интенсивно.
Подъемно-секционные
Он представляет собой конструкцию из нескольких горизонтально расположенных секций, соединенных между собой специальными шарнирами. С помощью подъемного механизма на потолке двери поднимаются по направляющим профилям и располагаются горизонтально вдоль потолка. Секции в основном выполнены из сэндвич-панелей.
Плюсы модели:
- универсальность с точки зрения размеров проема,
- экономия свободного места при открывании,
- хорошая устойчивость к деформации и механическим воздействиям,
- полная автоматизация,
- презентабельный внешний вид,
- высокие тепло- и звукоизоляционные качества,
- длительная эксплуатация.
Недостатки:
- высокая цена,
- требуется постоянное обслуживание: смазка шарниров и направляющих, управление электросистемой и автоматикой,
- низкая взломостойкость.
Секционные ворота
Секционные гаражные ворота — привлекательный вариант. Они обладают следующими характеристиками:
- включают в себя несколько секций, которые соединяются между собой при помощи специальных металлических петель;
- перемещение по направляющим, плавный переход из вертикального положения в закрытом состоянии к горизонтальной поверхности при их раскрытии;
- в открытом состоянии они располагаются под потолком и не требуют дополнительного места.
Такая конструкция позволяет сэкономить место перед воротами и внутри гаража. Он достаточно прочен, чтобы его можно было использовать практически в любом гараже.
Рулонные
Эти гаражные ворота получили свое название от того, как они открывались. Чисто конструктивно это несколько полос (ламелей), собранных в лист, который скручен в рулон. Поэтому, помимо створки, дверь включает в себя две направляющие, удерживающие конструкцию в проеме, вал, на который наматываются ламели, и электропривод.
Преимущества:
- компактность,
- приемлемая цена,
- простота установки,
- долгосрочное обслуживание,
- презентабельный внешний вид,
- возможность автоматизации.
Недостатки:
- практически нулевая устойчивость к взлому,
- нет возможности выполнить утепление, ведь между рейками всегда есть зазоры,
- они плохо работают при низких температурах.
Откатные
В этой конструкции створка, которая поддерживается направляющим профилем, расположенным вверху, и опирается на нижнюю часть направляющей. Устройство открывается, катясь боком по стене.
К плюсам можно отнести:
- функциональность и зависит от сугробов,
- не занимает места при открытии,
- высокая устойчивость к взлому,
- возможность выполнять автоматизацию.
Недостатки:
- быстрый износ роликов,
- ширина стены, по которой движется калитка, должна быть больше ширины полотна.
Виды ворот
Перед тем как начинать составлять проект и закупать материалы, нужно определиться с видом ворот, которые подходят для дома больше всего
Существует несколько критериев выбора, на которые стоит обратить внимание:
- Внешний вид забора;
- Есть или нет автомобиль и гараж к нему;
- Своё предпочтение;
- Предназначение территории, которая ограждается.
Например, установка кованых ворот будет уместна при наличии массивных столбов из кирпича (но стоит учитывать, что ковка — недешевое удовольствие). Хотя для такого случая подойдут распашные или откатные с тем же успехом. Когда выбор сделан, пора узнать, как правильно сварить ворота для гаража или дома.
https://youtube.com/watch?v=5WEpOnTbuao
Виды гаражных ворот
Выбор конструкции ворот зависит от наличия свободного места около гаража и его размеров. С учетом этих параметров выбирается оптимальный тип:
- Откатные сдвигаются вбок, практичны и удобны. Однако при открывании требуется место равное по величине ширине створки.
- Роллетные состоят из пластин, которые убираются в короб, установленный на потолке. Удобны, экономичны, но легко вскрываются злоумышленниками. Поэтому использовать их рекомендуется в охраняемых помещениях.
- У подъемно-поворотных ворот полотно поднимается вертикально с помощью рычажно-поворотного механизма. Его покупают в магазине или делают самостоятельно. Дополнительного места внутри и снаружи гаража для открытия не требуется что актуально для маленьких дворов.
- Секционные конструкции состоят из нескольких частей, поднимающихся по направляющим к потолку с помощью пружинного устройства.
- У распашных ворот самая простая конструкция, но понадобится свободное место по бокам и перед гаражом.
Пошаговая инструкция изготовления
- Коробка, устанавливаемая в проёме — основной силовой элемент ворот. На неё приходится основная нагрузка всей системы гаражных ворот. Коробка делается из деревянного бруса 100*50 мм или толстого металлического уголка. Ширина полки уголка должна быть шире в 1,5 раза толщины створки, то есть, если толщина створки 40 мм то уголок берём с полками не менее 60 мм. Детали коробки устанавливаются буквой П, два по бокам проёма, один сверху. Если используем дерево то крепим саморезами 100 мм в предварительно подготовленные деревянные закладные. В случае использования уголка крепёж производим на анкерные болты, впрочем, они отлично подойдут и для первого случая.
Приступим к сборке рамы для створки ворот. Профильную трубу нарезаем по размерам согласно вашему чертежу. Раскладываем элементы рамы на ровной горизонтальной поверхности и проверив прямые углы угольником прихватываем места стыков. Перед полной проваркой стыков необходимо проверить длину диагоналей рамы отрезком шнура или рулеткой. При необходимости можно подкорректировать изделие и приступить к полной проварке стыков. Привариваем косынки по углам рамы, как показано в чертеже, для усиления жёсткости конструкции.
Зачищаем сварные швы от заусенцев и всю раму от ржавчины болгаркой.
- Покрываем раму антикоррозионной грунтовкой и красим алкидной эмалью в 2 слоя с промежуточной сушкой.
- Привариваем к верхним углам в торец, кронштейны с роликами.
- Кладём на раму и прикручиваем профильный лист саморезами со сверлом и резиновой шайбой с шагом 15–20 см. Крепим ручку открывания створки на болты М8-М10. Эту операцию можно делать в конце работ по установке, что значительно сокращает физические нагрузки на работников при проверке работы механизмов.
- На потолке крепим направляющие для роликов. Проверяем их параллельность и перпендикулярность проёму.
Временно устанавливаем створку в проём для отметки места крепления рычажно-пружинного механизма. Снимаем створку и крепим рычаги по отметкам к её торцам саморезами.
Устанавливаем створку и проверяем работу ворот. Если всё в норме — ворота легко открываются и закрываются, то снимаем створку и крепим рычаги на болтовые соединения.
- Установка и регулировка пружин на свои местах и проверка функциональности.
- Приклеивание резинового уплотнителя по периметру рамы для герметизации зазоров.
- Установка дверного замка.
Как и чем утеплить
Классические утеплители, используемые для этих целей — минераловатные и пенополистирольные плиты. Пенопласт выгодно отличается от минеральной плиты тем, что со временем не даёт усадку. Утеплять створку будем пенопластом толщиной 40 мм и плотностью 20. Сначала пенопласт вставляем без крепления в створку, чтобы отрезать все нужные подрезки по размеру. Листы пенопласта приклеиваются к профильному листу с внутренней стороны между лонжеронов на «жидкие гвозди». Далее прикручиваем внутреннюю плоскость створки листом оцинкованной жести саморезами со сверлом.
Утепление створки ворот пенопластом
Эксплуатация
Для удобства пользования гаражными воротами можно установить к имеющейся системе открывания электропривод с блоком управления, работающим от команд, поступающих с пульта дистанционного управления. Приобретая привод, убедитесь что он подходит к вашему типу ворот.
Зимой резиновые уплотнители необходимо периодически смазывать силиконовой смазкой, во избежание примерзания створки и повреждения уплотнителя при открытии ворот
Также периодически уделяйте внимание смазке рычажной системы и опорных роликов
Видео: подъёмно-поворотная конструкция
Система подъёмных гаражных ворот несложная в реализации своими силами, поэтому почти любой автовладелец, обладающий навыками сварки и работы с металлом способен это сделать, главное, быть внимательнее с установкой таких критически важных элементов, как направляющие. С начала работ до полной установки ворот можно управиться за 2 дня если позвать в помощники друзей или знакомых.
Размеры гаражных ворот и начало работ своими руками
Начать можно с чего угодно, но, чтобы получить изначальные размеры створок, нужно поставить сверху на опоры стягивающую балку и сделать металлические рамки на двери, исходя из полученных замеров. Размеры гаражных ворот могут быть любые, но лучше отталкиваться от параметров стандартного листа: 250х150. Мы взяли высоту 250 сантиметров, так получится на 1 рез и сварной шов меньше. Балку только «прихвачиваем», чтобы не упала, не завариваем.
Металлические гаражные ворота должны были быть прочными, поэтому и лист использовали 0.3 с усилениями. Но сначала надо было изготовить рамку. Здесь чертеж достаточно прост: отступаем от верхней балки 3 см, от боковой 3 и от желаемого уровня снизу тоже 3-4 сантиметра. Между двумя створками можно оставить около 1-2 см и сделать одну сторону внахлест. Получились замеры прямоугольника, которые мы выложили на земле и сварили по ним рамку с прямыми углами. При изготовлении своими руками рамки ворот можно пользоваться транспортиром или рулеткой (замер диагоналей) – так надежнее.
Рамки и усиления делаются из профильной трубы 40х20 мм, после крепления полуавтоматом привариваются еще петли
Гаражные ворота будут распашные, поэтому важно выставить петли предельно точно, чтобы створки не заваливались. Здесь потребуется помощь подсобного работника. ШАГ 1: выставление рамы
Выставляем рамки на кирпичи или другие вспомогательные предметы, главное – фиксация всей конструкции
ШАГ 1: выставление рамы. Выставляем рамки на кирпичи или другие вспомогательные предметы, главное – фиксация всей конструкции.
ШАГ 2: выставление зазоров. Вокруг рамки и опор вставляем предметы нужной толщины (мы использовали деревянные планки 20х10 мм и металлические квадратики таких же размеров). Зазоры в гаражных воротах должны быть везде одинаковы.
ШАГ 3: выставляем петли. Петли на одинаковой высоте привариваем к опорам, отвесом и уровнем меряем наклоны. Проводим тестирование данной конструкции.
ВАЖНО: изготовляя ворота своими руками из металла никогда не приваривайте сразу «намертво». Не полагайтесь на глазомер, даже если он ровный, чего почти никогда не бывает, все равно есть риск того, что кривыми окажутся материалы. Сначала «прихватите», потом выполните пусконаладочные работы (открыть/закрыть дверь)
Сначала «прихватите», потом выполните пусконаладочные работы (открыть/закрыть дверь).
ШАГ 4: выполняем регулировку. По нашему опыту все сделанные распашные ворота в гараж своими руками требовали регулировок. После прихватывания петель и рамки попробуйте синхронно и по очереди закрыть/открыть их. При наличии перекосов нужно выполнить удар или натянуть ручную лебедку в нужную сторону.
ВАЖНО: после натягивания лебедкой и корректировки опор ничего нельзя менять или отпускать, все должно быть в натяжку. Учтите, что под будущим весом створок конструкция может «уходить» немного в бока. Если у вас будут стандартные размеры гаражных ворот, которые гораздо меньше наших, усиления и стойки можно сделать меньше
Допустимые размеры усилений: 15х30, 20х20, а стойки можно вполне сделать 100х100 мм
Если у вас будут стандартные размеры гаражных ворот, которые гораздо меньше наших, усиления и стойки можно сделать меньше. Допустимые размеры усилений: 15х30, 20х20, а стойки можно вполне сделать 100х100 мм.
После корректировок по уровням можно смело заваривать рамку. Удобнее всего использовать ручную механическую лебедку с усилием 300-700 кг – этого будет достаточно. При изготовлении гаражных ворот своими руками это просто незаменимая вещь. С ее помощью можно выровнять не только легкие рамки, и углы, но и закладные стойки. Диагональ выставлять тоже намного удобнее: натягиваем стойку в нужную сторону и работаем сварочным аппаратом – вуаля!
Изготовление створок и установка ворот
После сборки основного каркаса ворот можно приступать к изготовлению каркаса под створки.
Сама рама под створки должна получиться по своим размерам немного меньше основного каркаса и легко входить в проем.
После сборки каркаса створок, их следует зашить листовым металлом. Полотна створок должны немного выступать в верхней и нижней части основного каркаса.
Далее при помощи сварки навариваются петли, после чего готовые ворота устанавливаются по своему основному месту, как показано на видео, размещенном ниже.
Видео:
Устанавливать сварные ворота в проем гаража следует с максимальной ровностью, как по горизонтали, так и по вертикали.
Крепятся к стенам ворота при помощи кусков арматуры, которые предварительно вбиваются в их поверхность.
После того как ворота будут надежно укреплены в проеме и проверенны на работоспособность, можно приступать к врезке замков и запоров.
Делается это в соответствии с типом выбранного замка и лучше, если одна из створок будет закрываться с внутренней стороны пространства гаража.
Таким образом, правильно собранные ворота обеспечат максимальную сохранность автомобиля в гараже.
Видео:
Покраска и фурнитура
По окончании работ изделие необходимо обработать любым обезжиривающим средством – растворителем или уайт-спиритом, приготовить к покраске. Все повреждения замазывают автомобильной шпатлевкой. Дают средству высохнуть.
Затем место заполнения средством необходимо зашкурить, чтобы выровнять общую поверхность. Далее используют антикоррозийную грунтовку по металлу. После ее высыхания конструкцию красят специальной молотковой краской. Она атмосферостойкая и защитит металл от воздействия осадков.
Петли перед монтажом
Также такая краска устойчива к механической порче. Желательно наносить средство несколько раз. После того как просохнет каждый из слоев, его необходимо обработать самым мелким наждаком. Так краска дольше продержится, и появится глянец.
Засов выступает в качестве дополнительной защиты гаража при использовании автоматизированных и механических замков. Хорошо ставить железные сдвижные засовы, которые повышают степень безопасности. Снаружи открыть такую защиту практически невозможно.
Чертеж с разрезом

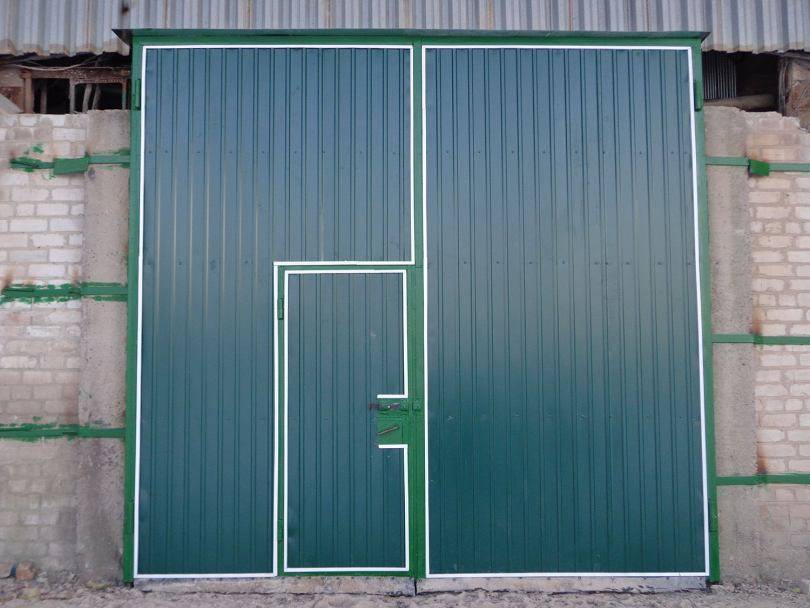

Как выбрать профнастил для ворот?
Чтобы сварить ворота из профтрубы правильно, нужно ответственно подойти к каждому элементу конструкции, одним из них является профнастил. Стоит заказывать профилированный лист такой длины, чтобы она была равна высоте створок и будущей калитки. Обычно это не влияет на потраченную сумму денег, при этом не придётся самостоятельно вырезать заготовки, что может нарушать антикоррозийное покрытие материала. Опытные специалисты советуют использовать металл таких марок, как С-20 или НС-21.
Если есть желание повысить качество ворот, можно приобрести крашеный лист, он будет дороже, но степень его защиты от коррозии будет выше. Поскольку полная и полезная ширина листов будет отличаться, рассчитывая их количество, учитывают то, что они будут укладываться внахлёст. Обычно на калитку уходит 1 часть панели. И дабы не нарушить защиты кромок, вход (точнее его ширина) должна быть равна ширине листа. Если это марка НС-20 она будет равна 1051 мм, а если С-20, то 1150 мм.
